Sensor de Pressão IFM PM1709

Pré-visualizar: PM1709 IFM - Sensor de Pressão IFM Embutir Frontal -1 a 1 bar IO-Link

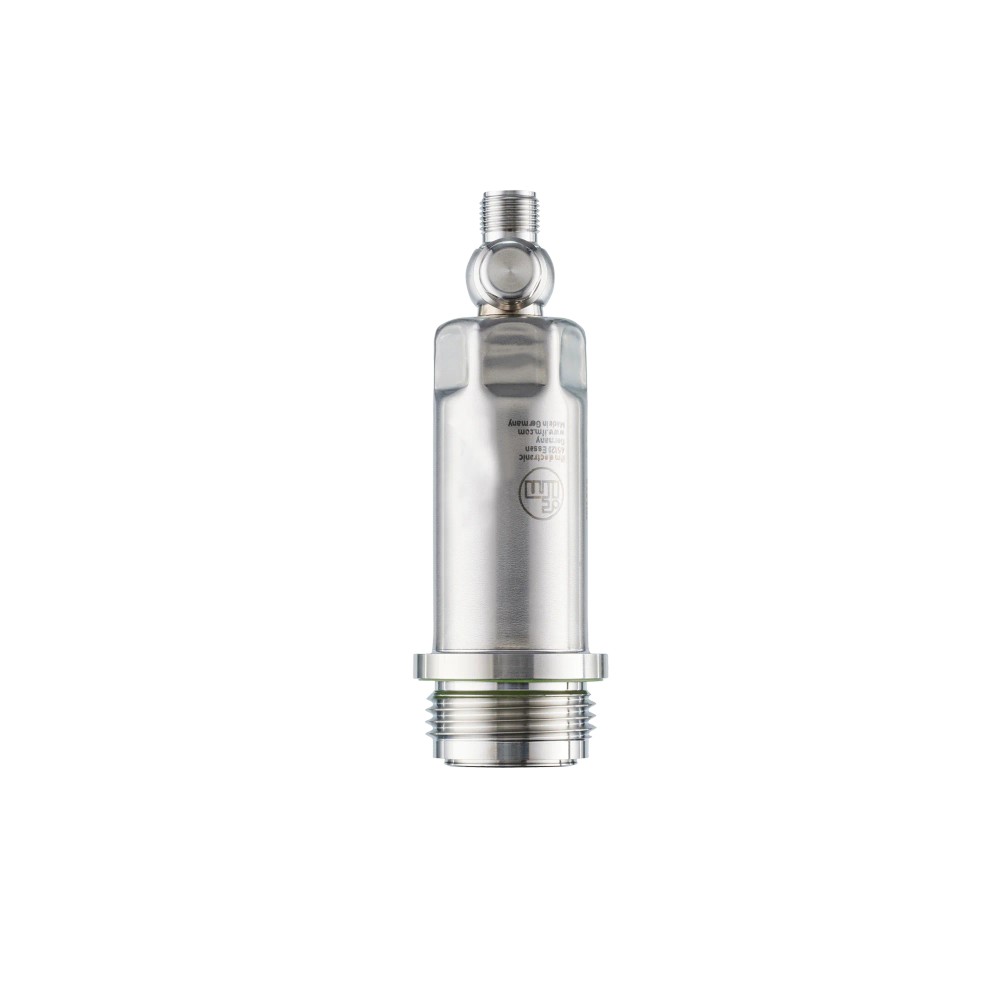

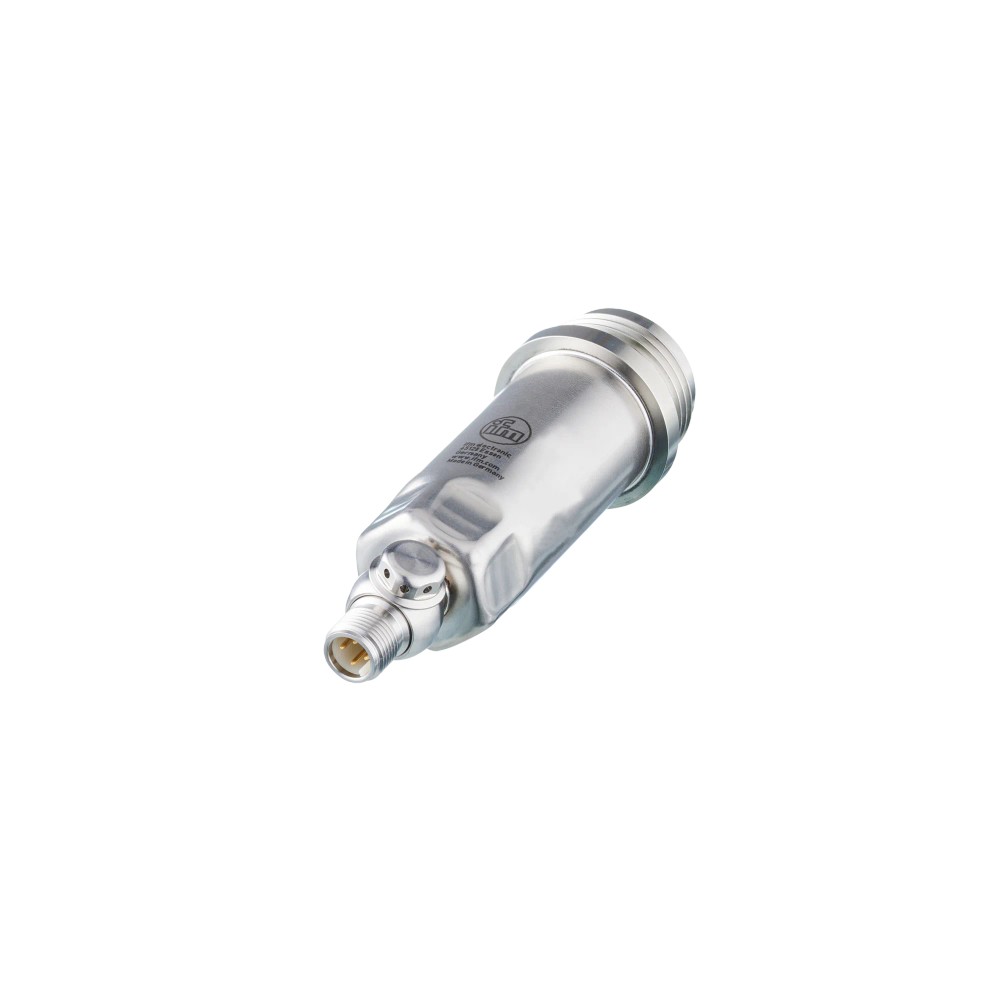

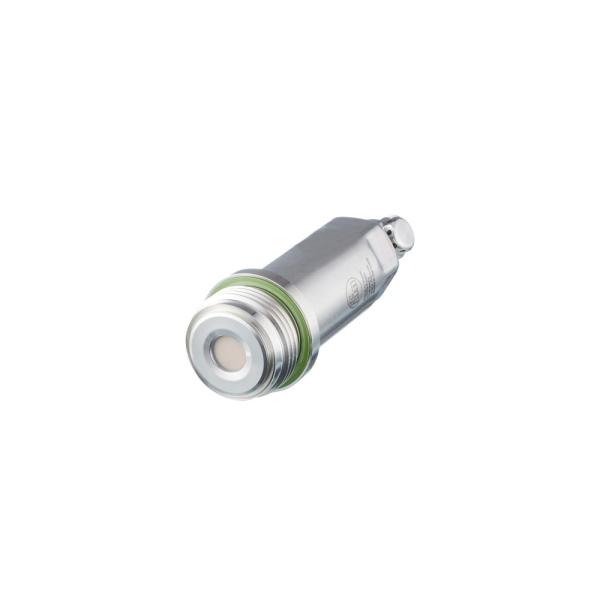

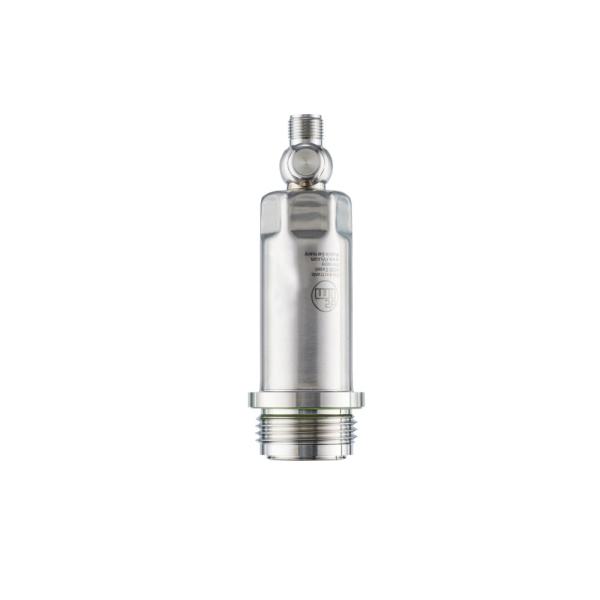

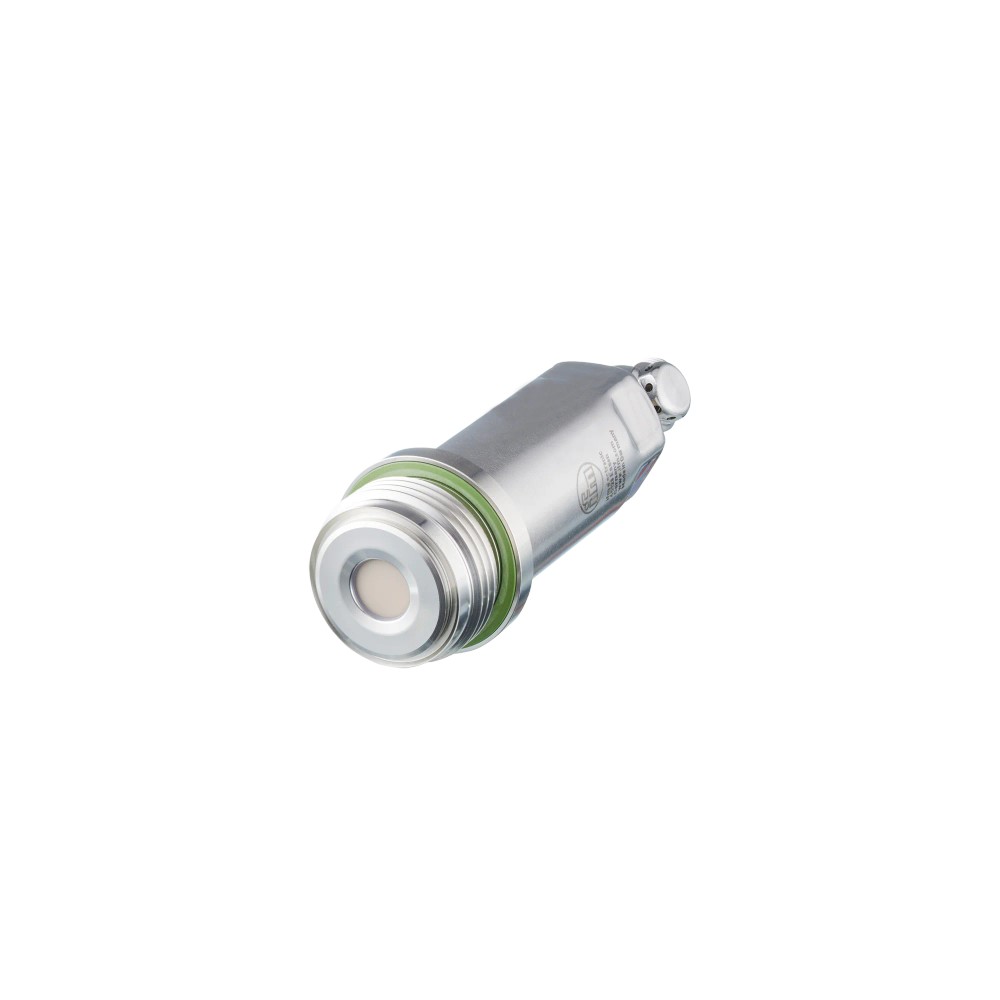

PM1709 IFM - Sensor de Pressão IFM Embutir Frontal -1 a 1 bar IO-Link

Imagem meramente ilustrativa

R$ 5.974,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1709
EAN: 4021179308397
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PM1709 IFM - Sensor de Pressão IFM Embutir Frontal -1 a 1 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 1 bar

Montagem

Embutir frontalmente

Saída necessária

IO-Link e/ou 4 a 20 mA ajustável

Conexão de processo

G 1 externa, Aseptoflex Vario

Alimentação

18 a 30 V DC

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PM1709 para Embutir Frontalmente, -1 a 1 bar, IO-Link

O IFM PM1709 é um sensor eletrônico para medição de pressão relativa e vácuo, com montagem faceada. Tem faixa de -1 a 1 bar, saída analógica de 4 a 20 mA ajustável e comunicação IO-Link. Sua conexão de processo é G 1 com cone de vedação Aseptoflex Vario; a temperatura do fluido especificada é de -25 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 1 bar
Tipo de pressão	Pressão relativa e vácuo
Montagem	Embutir frontalmente; montagem faceada
Saída	4 a 20 mA, escala ajustável; IO-Link
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Temperatura do fluido	-25 a 150 °C
Alimentação	18 a 30 V DC
Conexão elétrica	M12, 4 pinos, codificação A, contatos dourados
Grau de proteção	IP67, IP68 e IP69K
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃, aço inoxidável 1.4435/316L e PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo dentro da faixa de -1 a 1 bar.
Aplicações alimentícias e de bebidas descritas para montagem faceada, desde que a conexão, os materiais em contato com o fluido e as condições de processo sejam compatíveis.
Instalações que aceitem conexão de processo G 1 externa com cone Aseptoflex Vario, alimentação de 18 a 30 V DC e sinal 4 a 20 mA e/ou IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação ultrapasse a faixa de medição de -1 a 1 bar; a resistência à pressão indicada não amplia a faixa de medição.
Instalações que exijam conexão de processo diferente de G 1 externa com cone Aseptoflex Vario, sem adaptador validado para o conjunto.
Aplicações com temperatura do fluido fora de -25 a 150 °C ou que requeiram saída diferente das informadas.

APLICAÇÕES E USO

Aplicação informada na ficha: montagem faceada em equipamentos da indústria alimentícia e de bebidas, para medir pressão relativa ou vácuo dentro de -1 a 1 bar.
A ficha indica uso com meios pastosos, sólidos, líquidos e gasosos; confirme a compatibilidade química e térmica do fluido com cerâmica, aço inoxidável 1.4435/316L e PTFE antes da instalação.
Possibilidade de integração em sistemas com entrada de corrente 4 a 20 mA ou mestre IO-Link compatível; a escolha depende da arquitetura elétrica e da configuração do sistema de controle.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PM1709 para Embutir Frontalmente, -1 a 1 bar, IO-Link, verifique estes pontos:

Escolha o PM1709 quando

A medição requerida for de pressão relativa ou vácuo entre -1 e 1 bar, a montagem puder ser faceada e o processo utilizar a conexão G 1 externa Aseptoflex Vario. Verifique também alimentação de 18 a 30 V DC e compatibilidade do fluido com os materiais especificados.

Avalie outra versão ou solução quando

A faixa necessária exceder -1 a 1 bar, a conexão de processo não corresponder à G 1 Aseptoflex Vario, a temperatura do fluido ficar fora de -25 a 150 °C ou o sistema exigir uma interface de saída diferente de 4 a 20 mA/IO-Link. Compare os requisitos com o datasheet do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PM1709	Código do produto IFM.
Tipo de produto	Sensor eletrônico de pressão para embutir frontalmente	Aplicação de montagem faceada.
Aplicação informada	Montagem faceada para indústria alimentícia e de bebidas	Descrição de aplicação do fabricante presente na ficha.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meios informados no contexto do produto.

Faixa e princípio de medição
Faixa de medição	-1 a 1 bar; -1000 a 1000 mbar; -14,5 a 14,5 psi; -100 a 100 kPa	Faixa nominal de medição.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão medidos conforme a ficha.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Princípio/elemento indicado na ficha.
Resistência à pressão	10000 mbar / 145 psi / 1000 kPa	Valor de resistência à pressão informado; não é a faixa de medição.
Resistência contra vácuo	-1000 mbar	Limite informado para resistência contra vácuo.
Pressão de ruptura mínima	30000 mbar / 435 psi / 3000 kPa	Valor mínimo de pressão de ruptura informado.
MAWP em aplicações segundo CRN	10 bar	Pressão máxima admissível indicada para aplicações segundo CRN.

Precisão e desvios
Repetibilidade	< ±0,1% da duração	Condição informada: variações de temperatura < 10 K; turn down 1:1.
Desvio de histerese	< ±0,15% da duração	Condição informada: turn down 1:1.
Desvio de linearidade	< ±0,15% da duração	Condição informada: turn down 1:1.

Dados elétricos e alimentação
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe indicada na ficha.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Faixa de consumo informada para configuração de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Limite informado para configuração de 3 fios.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e carga
Saída analógica	1 saída de corrente 4 a 20 mA, escala ajustável	Sinal de saída analógico configurável.
Carga máxima da saída	700 Ω	Condição informada: Ub = 24 V; (Ub - 9 V) / 21,5 mA.
Saída digital	1 saída IO-Link	Quantidade de saídas digitais indicada.
Sinal de saída	Sinal analógico e IO-Link, configuráveis	A configuração depende da aplicação e do modo de uso.

Interfaces de comunicação
Interface	IO-Link	Interface de comunicação indicada.
Revisão IO-Link	1.1	Revisão especificada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa/modo de transferência indicado.
Padrão SDCI	IEC 61131-9	Norma indicada para SDCI.
Classe de master port exigida	A	Classe exigida conforme ficha.
Perfil IO-Link	Smart Sensor - SSP 3.1 Measuring Sensor Common - I&D Identification and Diagnosis	Perfil indicado no contexto.
Watchdog integrado	Sim	Recurso indicado na ficha.

Conexões
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Conexão mecânica de processo especificada.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos informados.
Torque máximo de aperto	35 Nm	Limite máximo indicado para aperto.

Condições ambientais e proteção
Temperatura do fluido	-25 a 150 °C	Faixa de temperatura do meio em contato.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP67, IP68 e IP69K	Graus declarados na ficha; observar as condições de ensaio e instalação do fabricante.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10 a 2000 Hz)	Condição de ensaio indicada.

Materiais e dados mecânicos
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃; aço inoxidável 1.4435/316L; Ra < 0,4 µm / Rz = 4 µm; PTFE	Materiais e acabamento de superfície informados para as partes em contato com o fluido.
Materiais de construção	Aço inoxidável 1.4404/316L e PBT	Materiais de construção indicados no dataset.
Formato do invólucro	Cilíndrico	Formato informado.
Diâmetro	30,2 mm	Dimensão mecânica informada.
Comprimento	111 mm	Dimensão mecânica informada.
Peso	306,9 g	Massa indicada no dataset.
Ciclos de pressão mínimos	100 milhões	Número mínimo informado na ficha.

Tempos e funcionamento
Retardo de prontidão, 2 fios	1 s	Tempo informado para configuração de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo informado para configuração de 3 fios.

Outros dados de identificação
Certificado UL	J021	Identificação informada no dataset.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; tipo de transferência COM2 (38,4 kBaud).

• Saída analógica de corrente de 4 a 20 mA com escala ajustável.

• Perfil IO-Link indicado: Smart Sensor - SSP 3.1 Measuring Sensor Common - I&D Identification and Diagnosis.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. Alimentação de 18 a 30 V DC. A ficha especifica master port IO-Link classe A; confirme pinagem e configuração no datasheet antes da ligação.

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario. A compatibilidade mecânica depende da conexão correspondente no processo e da vedação adequada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4 a 20 mA, com carga máxima indicada de 700 Ω nas condições especificadas (Ub = 24 V; (Ub - 9 V) / 21,5 mA).	✓	O sensor possui saída analógica de 4 a 20 mA, com escala ajustável. Verifique a carga total e as condições de alimentação.
Mestre IO-Link com porta classe A e suporte a IO-Link 1.1/COM2.	✓	A ficha informa IO-Link revisão 1.1, transferência COM2 e classe de master port exigida A.
Conexão de processo G 1 externa com cone de vedação Aseptoflex Vario.	✓	É a conexão de processo indicada para o PM1709; confirme correspondência da contraparte e vedação.
Processo que exige medir fora da faixa de -1 a 1 bar.	✗	A faixa de medição do modelo é -1 a 1 bar. A resistência à pressão informada não altera essa faixa.
Alimentação fora de 18 a 30 V DC.	✗	A tensão de operação especificada é de 18 a 30 V DC.
Fluido com temperatura fora de -25 a 150 °C.	✗	A faixa de temperatura do fluido indicada é de -25 a 150 °C.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PM1709 para Embutir Frontalmente, -1 a 1 bar, IO-Link

Confirme que a faixa do processo está dentro de -1 a 1 bar e que a temperatura do fluido está entre -25 e 150 °C.
Verifique que a tomada do processo corresponde à rosca G 1 externa e ao cone de vedação Aseptoflex Vario.
Avalie a compatibilidade do fluido com os materiais em contato informados na ficha.
Instale o sensor em montagem faceada e aplique torque de aperto sem exceder 35 Nm.
Conecte o M12 codificação A de acordo com o esquema do fabricante; use alimentação dentro de 18 a 30 V DC.
Configure o sistema para a saída pretendida, analógica 4 a 20 mA ou IO-Link, e valide a leitura antes de colocar o processo em operação.

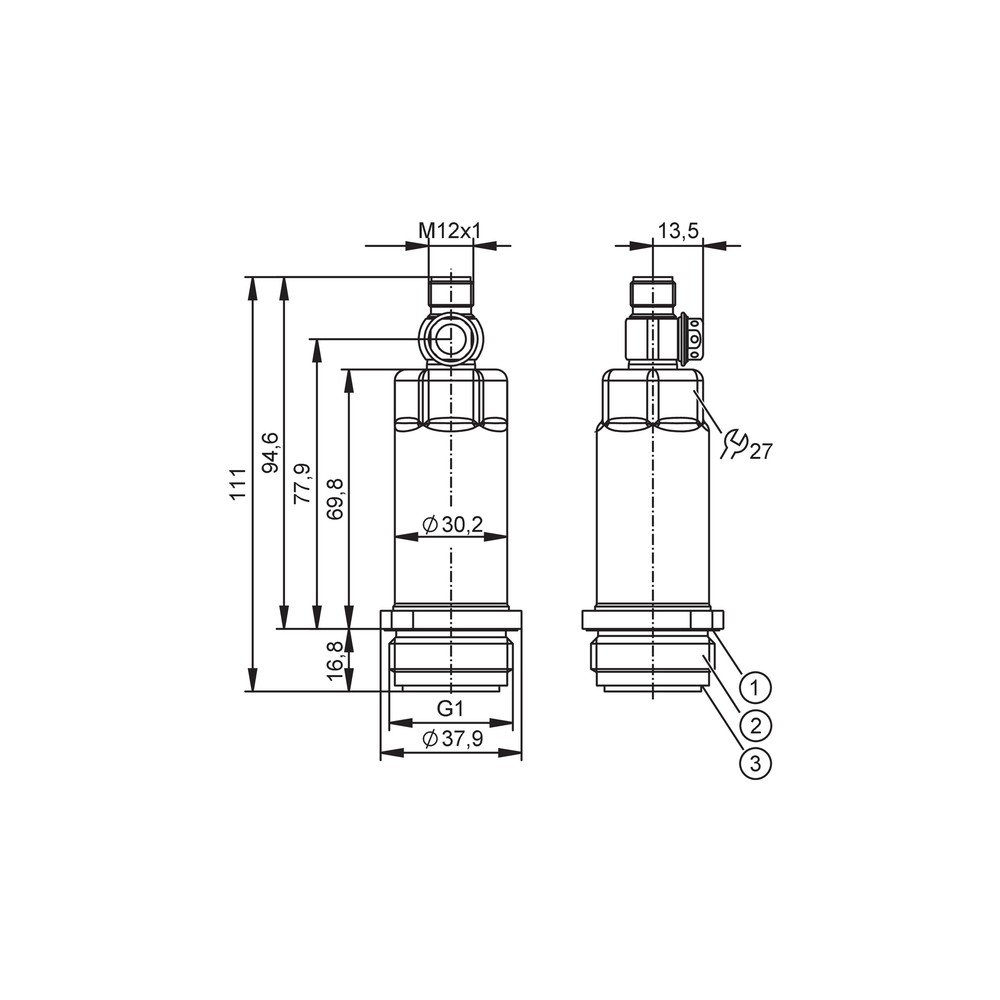

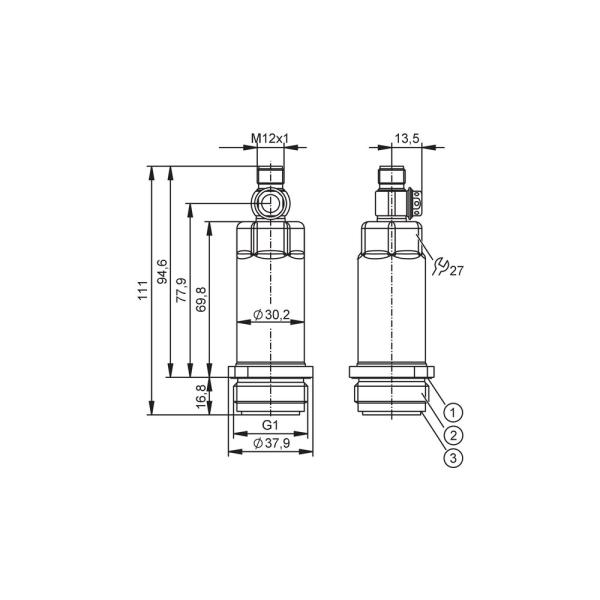

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero, no fundo de escala ou não acompanha a pressão do processo.	Faixa ou tipo de pressão configurado incorretamente, ligação elétrica inadequada ou processo fora da faixa de medição.	Compare a pressão real com a faixa de -1 a 1 bar, confirme a configuração de saída e verifique alimentação e ligação conforme o datasheet.
A entrada analógica do controlador apresenta valor instável ou erro de escala.	Escala ajustável do sinal 4 a 20 mA não corresponde à configuração do controlador, ou a carga total ultrapassa o limite especificado.	Confira os pontos de escala configurados e calcule a carga do circuito; a ficha informa máximo de 700 Ω nas condições Ub = 24 V e (Ub - 9 V) / 21,5 mA.
O mestre não reconhece o sensor por IO-Link.	Porta mestre, modo de comunicação ou ligação incompatível com os requisitos do sensor.	Confirme suporte a IO-Link 1.1, COM2 (38,4 kBaud), porta classe A e conexão M12 codificação A; consulte o datasheet para a pinagem.
Há vazamento ou leitura afetada após a montagem.	Conexão de processo ou vedação incompatível, assentamento inadequado ou torque acima do limite indicado.	Verifique a correspondência G 1 Aseptoflex Vario, o assentamento faceado e se o aperto não excedeu 35 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet PM1709 em português (Datasheet) Desenho em escala PM1709 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PM1709 e para que tipo de aplicação serve?

É um sensor eletrônico IFM para medição de pressão relativa e vácuo, com montagem faceada. A ficha cita montagem em aplicações da indústria alimentícia e de bebidas.

Ele funciona com um CLP que recebe 4 a 20 mA ou com IO-Link?

O PM1709 oferece saída analógica de 4 a 20 mA ajustável e comunicação IO-Link. Confirme a configuração desejada e os requisitos de entrada do controlador ou mestre.

O produto acompanha cabo, adaptador ou acessórios?

A ficha informa uma peça por embalagem, mas não especifica cabo ou outros acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo fornecido.

Posso usar este sensor para medir pressão acima de 1 bar?

Não para medição dentro da faixa nominal: o alcance especificado é de -1 a 1 bar. A resistência à pressão informada é um limite distinto e não amplia a faixa de medição.

Serve em uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone Aseptoflex Vario. A ficha não confirma compatibilidade direta com outras conexões; valide qualquer adaptador separadamente.

A saída fica no máximo ou não varia; o que devo verificar antes de trocar o sensor?

Verifique se o processo está dentro de -1 a 1 bar, se a faixa e a saída estão configuradas corretamente e se a alimentação está entre 18 e 30 V DC. Confira também a ligação elétrica conforme o datasheet.

O valor no CLP está instável ou com escala errada; qual pode ser a causa?

A escala ajustável de 4 a 20 mA pode não corresponder à configuração do canal analógico, ou a carga pode exceder o limite especificado. Compare as escalas configuradas e verifique a carga do circuito.

Qual a diferença entre usar o sinal analógico e IO-Link neste modelo?

A saída analógica fornece corrente de 4 a 20 mA com escala ajustável; IO-Link permite comunicação conforme revisão 1.1 e COM2. Escolha conforme a interface disponível no sistema de controle.

Que cuidados devo ter ao instalar o PM1709?

Confirme a conexão G 1 Aseptoflex Vario, a montagem faceada e o torque máximo de 35 Nm. Faça a ligação M12 conforme o datasheet e respeite a alimentação especificada.

O que verificar se o mestre IO-Link não detecta o sensor?

Confirme que a porta mestre é classe A e suporta IO-Link 1.1 e COM2 (38,4 kBaud). Verifique também a conexão M12 e a configuração da porta conforme a documentação do fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente de referência.

Vácuo

Condição de pressão abaixo da pressão ambiente, dentro dos limites de medição especificados.

IO-Link

Interface de comunicação para integração entre sensor e mestre compatível.

Aseptoflex Vario

Tipo de conexão de processo com rosca G 1 externa e cone de vedação, especificado para este sensor.

Saída 4 a 20 mA

Sinal analógico de corrente cujo intervalo de saída é ajustável conforme a configuração.
