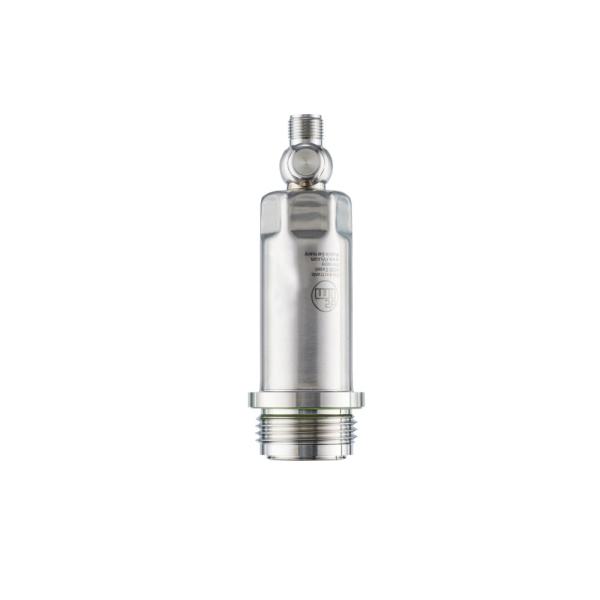

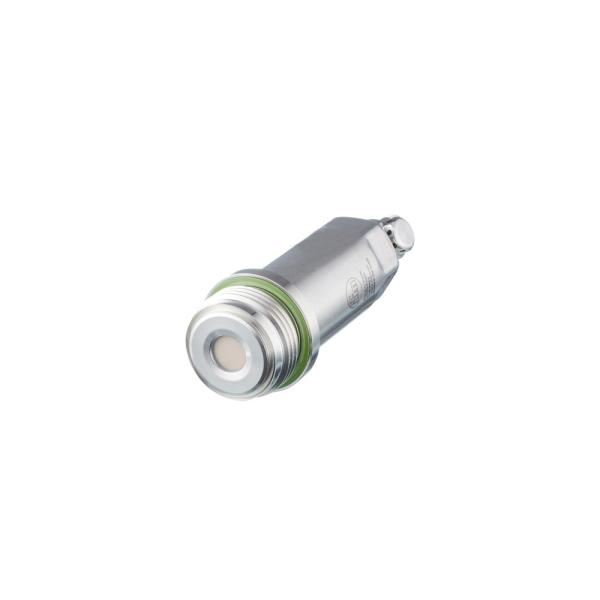

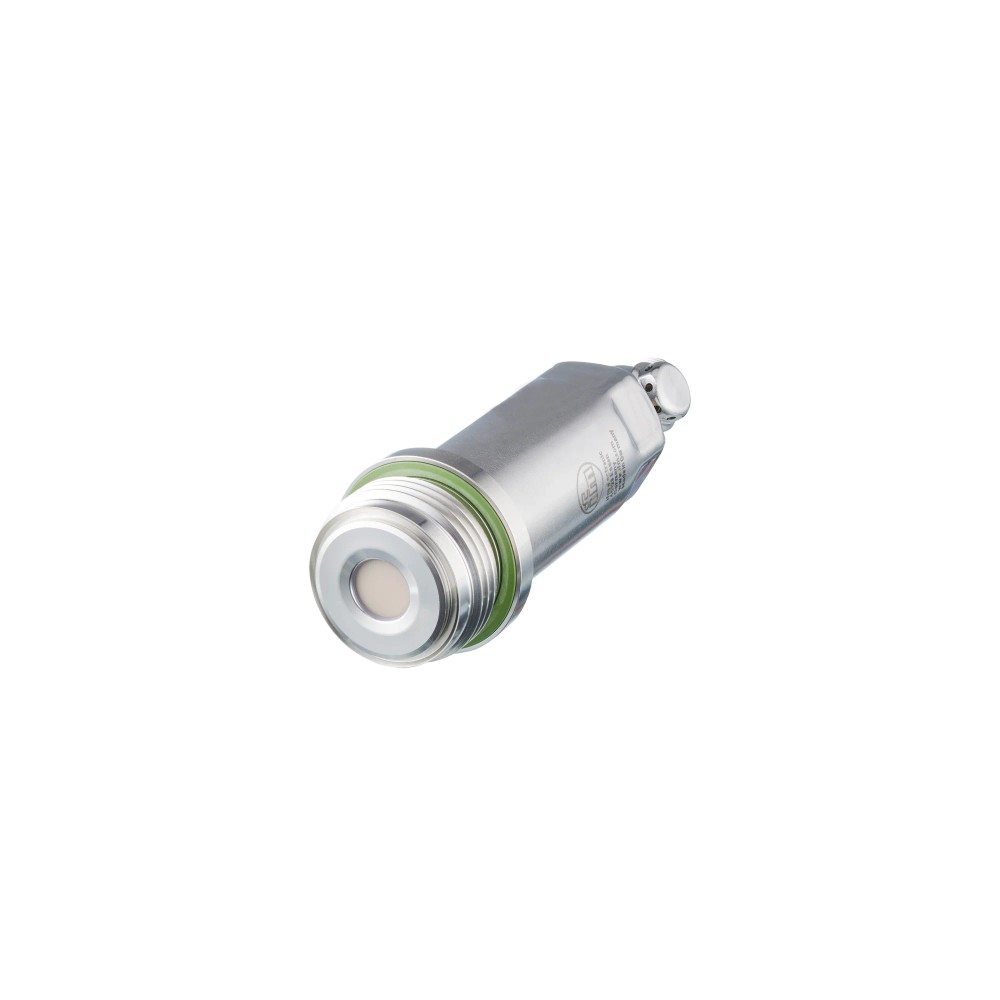

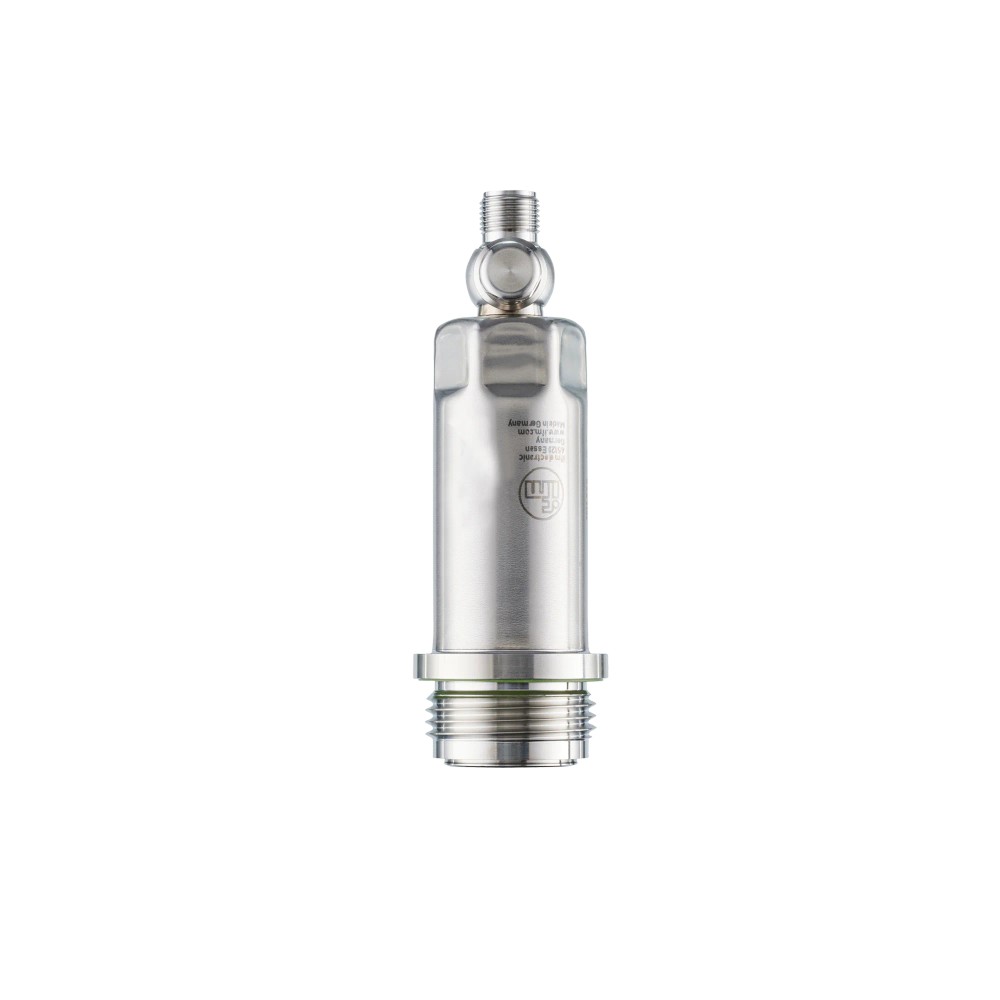

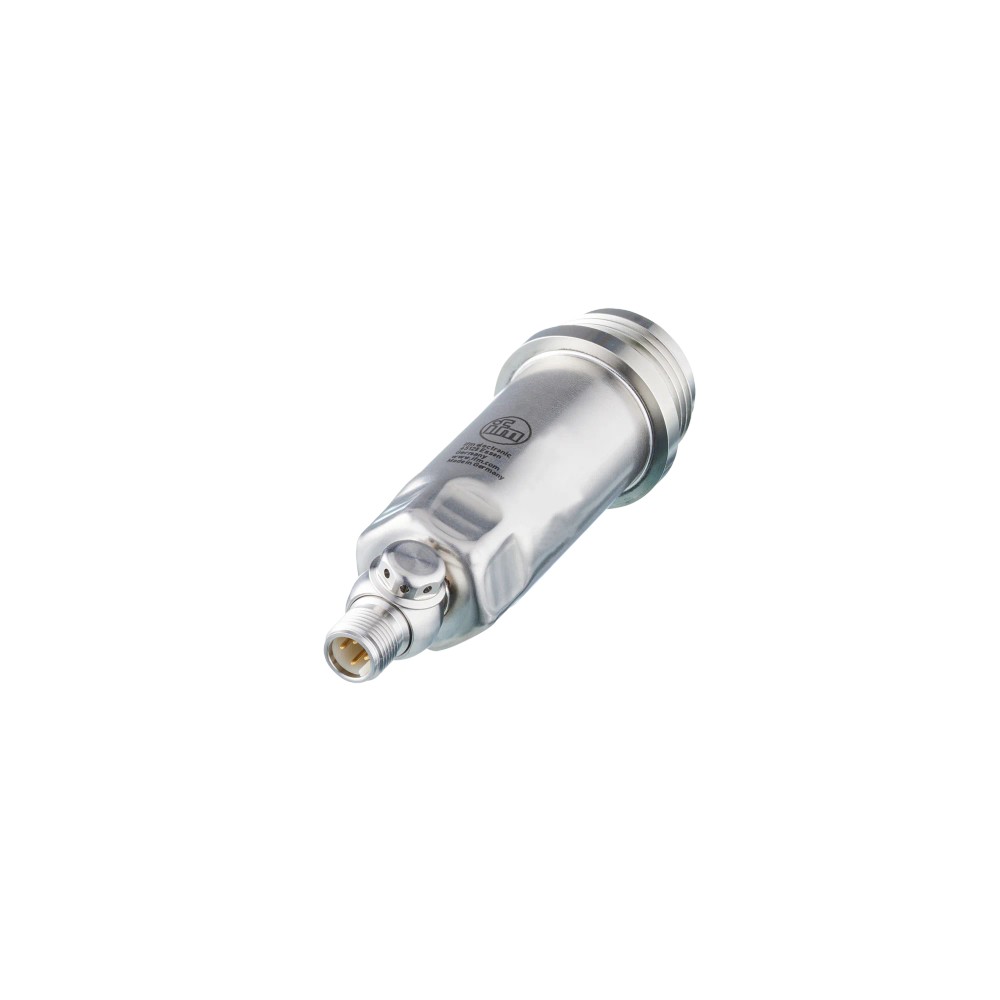

Sobre o Sensor de pressão eletrônico ifm PM1707 para embutir frontalmente, pressão relativa de -0,05 a 1 bar, saída analógica 4–20 mA e IO-Link
O ifm PM1707 é um sensor eletrônico para medir pressão relativa em meios pastosos, sólidos, líquidos e gasosos. Foi especificado para montagem faceada em aplicações da indústria alimentícia e de bebidas. Sua faixa de medição é de -0,05 a 1 bar, com sinal analógico de 4–20 mA ajustável e comunicação IO-Link. A conexão de processo é G 1 com cone de vedação Aseptoflex Vario.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | -0,05 a 1 bar; -50 a 1000 mbar; -5 a 100 kPa; -0,73 a 14,5 psi |
| Tipo de pressão | Relativa |
| Sinais de saída | Analógico 4–20 mA ajustável e IO-Link |
| Conexão de processo | G 1, rosca externa com cone de vedação Aseptoflex Vario |
| Temperatura do fluido | -25 a 150 °C |
| Tensão de operação | 18 a 30 V DC |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos banhados a ouro |
| Grau de proteção | IP67, IP68 e IP69K |
| Materiais em contato com o fluido | Cerâmica 99,9% Al₂O₃, aço inoxidável 1.4435/316L e PTFE |
| Dimensões e peso | Ø 30,2 mm; comprimento 111 mm; 314 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de pressão relativa em aplicações da indústria alimentícia e de bebidas com montagem faceada.
- Processos com meios pastosos, sólidos, líquidos ou gasosos, desde que a conexão, faixa e limites de temperatura sejam compatíveis.
- Instalações que utilizem entrada analógica 4–20 mA ou comunicação IO-Link e alimentação de 18 a 30 V DC.
⚠ Considere outro se precisa de:
- Aplicações que exijam medição fora da faixa de -0,05 a 1 bar.
- Instalações cujo fluido ultrapasse a faixa especificada de -25 a 150 °C.
- Montagens que não aceitem conexão G 1 com cone de vedação Aseptoflex Vario.
APLICAÇÕES E USO
- Aplicação declarada: medição faceada de pressão relativa na indústria alimentícia e de bebidas; o cadastro também lista meios pastosos, sólidos, líquidos e gasosos.
- Use somente quando a pressão prevista estiver dentro da faixa de -0,05 a 1 bar e a temperatura do fluido entre -25 e 150 °C; a temperatura ambiente especificada é de -25 a 80 °C.
- A saída analógica 4–20 mA pode ser usada em circuitos cuja carga respeite o limite de 700 Ω; IO-Link requer mestre e configuração compatíveis com os parâmetros indicados.
- A adequação a um fluido específico não pode ser determinada apenas pela lista de materiais: confirme compatibilidade química e condições de limpeza com o fabricante.
COMO ESCOLHER
Antes de comprar o Sensor de pressão eletrônico ifm PM1707 para embutir frontalmente, pressão relativa de -0,05 a 1 bar, saída analógica 4–20 mA e IO-Link, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e uso | ||
|---|---|---|
| Modelo | PM1707 | Código do produto e part number. |
| Tipo de produto | Sensor eletrônico de pressão para embutir frontalmente | Identificação funcional conforme a ficha. |
| Aplicação indicada | Montagem faceada para indústria alimentícia e de bebidas | Aplicação declarada no cadastro do produto. |
| Meios indicados | Meios pastosos e sólidos; fluidos líquidos e gasosos | Tipos de meio listados na ficha; verifique compatibilidade química e condições do processo. |
| Tipo de pressão | Pressão relativa | Princípio de referência da medição informado pelo fabricante. |
| Faixa de medição e pressão | ||
|---|---|---|
| Faixa de medição | -0,05 a 1 bar; -50 a 1000 mbar; -0,73 a 14,5 psi; -5 a 100 kPa | Intervalo nominal de medição declarado. |
| Resistência à pressão | 10000 mbar / 145 psi / 1000 kPa | Limite de resistência à pressão informado na ficha; não confundir com faixa de medição. |
| Pressão mínima de ruptura | 30000 mbar / 435 psi / 3000 kPa | Valor de pressão de ruptura listado na ficha; não representa condição normal de operação. |
| Resistência contra vácuo | -1000 mbar | Limite informado para resistência a vácuo. |
| MAWP em aplicações segundo CRN | 10 bar | Pressão de trabalho máxima declarada para aplicações segundo CRN. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18 a 30 V DC | Intervalo de alimentação especificado. |
| Classe de proteção elétrica | III | Classe indicada na ficha do produto. |
| Consumo de corrente, 2 fios | 3,5 a 21,5 mA | Intervalo informado para ligação de 2 fios. |
| Consumo de corrente, 3 fios | Menor que 45 mA | Limite informado para ligação de 3 fios. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Valor mínimo e condição de ensaio declarados. |
| Proteção contra sobrecarga | Sim | Proteção indicada na ficha. |
| Proteção contra curto-circuitos | Sim | Proteção indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| Watchdog integrado | Sim | Função indicada na ficha. |
| Saídas e sinais | ||
|---|---|---|
| Saídas totais | 2 | Quantidade total declarada na ficha. |
| Saídas analógicas | 1 | Quantidade de saídas analógicas. |
| Saída analógica de corrente | 4 a 20 mA, escala ajustável | Sinal de corrente configurável conforme a ficha. |
| Carga máxima da saída | 700 Ω | Limite de carga declarado; considere a carga total do circuito. |
| Saída digital | 1, IO-Link | Quantidade e tipo de saída digital informados. |
| Sinais configuráveis | Sinal analógico e IO-Link | A ficha indica sinais configuráveis; consulte o datasheet para detalhes de configuração. |
| Comunicação | ||
|---|---|---|
| Interface | IO-Link | Interface de comunicação declarada. |
| Revisão IO-Link | 1.1 | Revisão especificada na ficha. |
| Padrão SDCI | IEC 61131-9 | Padrão informado para a interface. |
| Taxa de transmissão | COM2, 38,4 kBaud | Modo e velocidade de comunicação especificados. |
| Conexões | ||
|---|---|---|
| Conexão de processo | G 1, rosca externa com cone de vedação Aseptoflex Vario | Interface mecânica de processo especificada. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos | Tipo de conector e número de contatos indicados. |
| Revestimento dos contatos | Contatos banhados a ouro | Característica dos contatos declarada na ficha. |
| Torque máximo de aperto | 35 Nm | Limite máximo informado; aplique conforme as instruções do fabricante. |
| Condições ambientais | ||
|---|---|---|
| Temperatura do fluido | -25 a 150 °C | Intervalo declarado para o fluido. |
| Temperatura ambiente | -25 a 80 °C | Intervalo declarado para o ambiente. |
| Temperatura de armazenamento | -40 a 100 °C | Intervalo declarado para armazenamento. |
| Grau de proteção | IP67, IP68 e IP69K | Graus de proteção informados; as condições de ensaio e instalação devem ser consultadas no datasheet. |
| Ciclos de pressão mínimos | 100 milhões | Quantidade mínima declarada na ficha. |
| Materiais e construção | ||
|---|---|---|
| Elemento de medição | Célula de medição de pressão com capacidade cerâmica | Descrição do elemento de medição fornecida na ficha. |
| Materiais em contato com o fluido | Cerâmica 99,9% Al₂O₃; aço inoxidável 1.4435/316L; PTFE | Materiais declarados para as partes em contato com o fluido. |
| Rugosidade da superfície molhada | Ra < 0,4 µm; Rz = 4 µm | Valores de acabamento superficial associados aos materiais em contato com o fluido. |
| Materiais do produto | Aço inoxidável 1.4404/316L e PBT | Materiais listados no cadastro; a ficha também especifica materiais em contato com o fluido separadamente. |
| Formato do invólucro | Cilíndrico | Formato informado no cadastro. |
| Dimensões | Ø 30,2 mm; comprimento 111 mm | Dimensões declaradas no cadastro do produto. |
| Peso | 314 g | Peso informado no cadastro do produto. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Controlador com entrada analógica de corrente 4–20 mA e alimentação de 18 a 30 V DC | ✓ | A ficha especifica saída de corrente 4–20 mA ajustável e faixa de alimentação de 18 a 30 V DC; respeite a carga máxima de 700 Ω. |
| Mestre IO-Link compatível com revisão 1.1 e COM2 a 38,4 kBaud | ✓ | Esses parâmetros de comunicação constam na ficha do produto; confirme a configuração do mestre e a ligação M12 no datasheet. |
| Instalação com conexão G 1 e cone Aseptoflex Vario | ✓ | A conexão de processo indicada para o sensor é G 1 com cone de vedação Aseptoflex Vario. |
| Processo que exige temperatura do fluido acima de 150 °C ou abaixo de -25 °C | ✗ | A faixa especificada para a temperatura do fluido é de -25 a 150 °C. |
| Medição de pressão fora de -0,05 a 1 bar | ✗ | A faixa de medição declarada é -0,05 a 1 bar; não há evidência de adequação fora desses limites. |
| Conexão elétrica M12 sem confirmação de codificação ou pinagem | ✗ | A ficha indica M12, codificação A e 4 contatos; é necessário conferir a pinagem e a compatibilidade do cabo/dispositivo antes de energizar. |
INSTALAÇÃO
Como instalar o Sensor de pressão eletrônico ifm PM1707 para embutir frontalmente, pressão relativa de -0,05 a 1 bar, saída analógica 4–20 mA e IO-Link
- Confirme que a faixa de pressão, o tipo de pressão relativa e as temperaturas do processo estão dentro dos limites especificados.
- Verifique se a conexão da instalação corresponde a G 1 com cone de vedação Aseptoflex Vario e se a montagem faceada é apropriada ao processo.

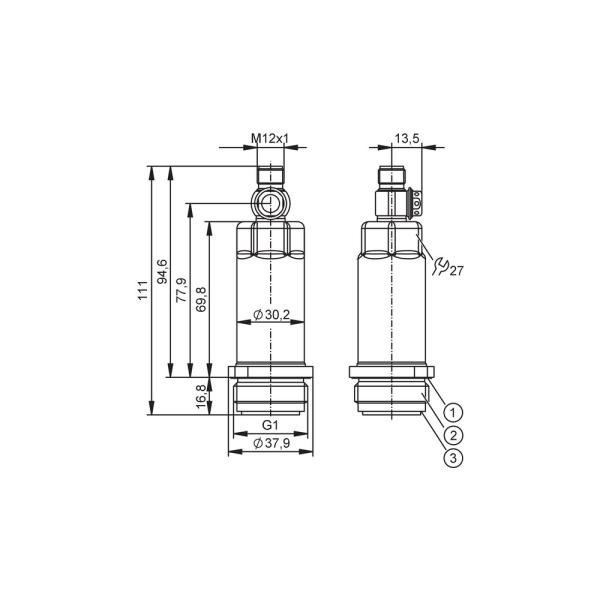

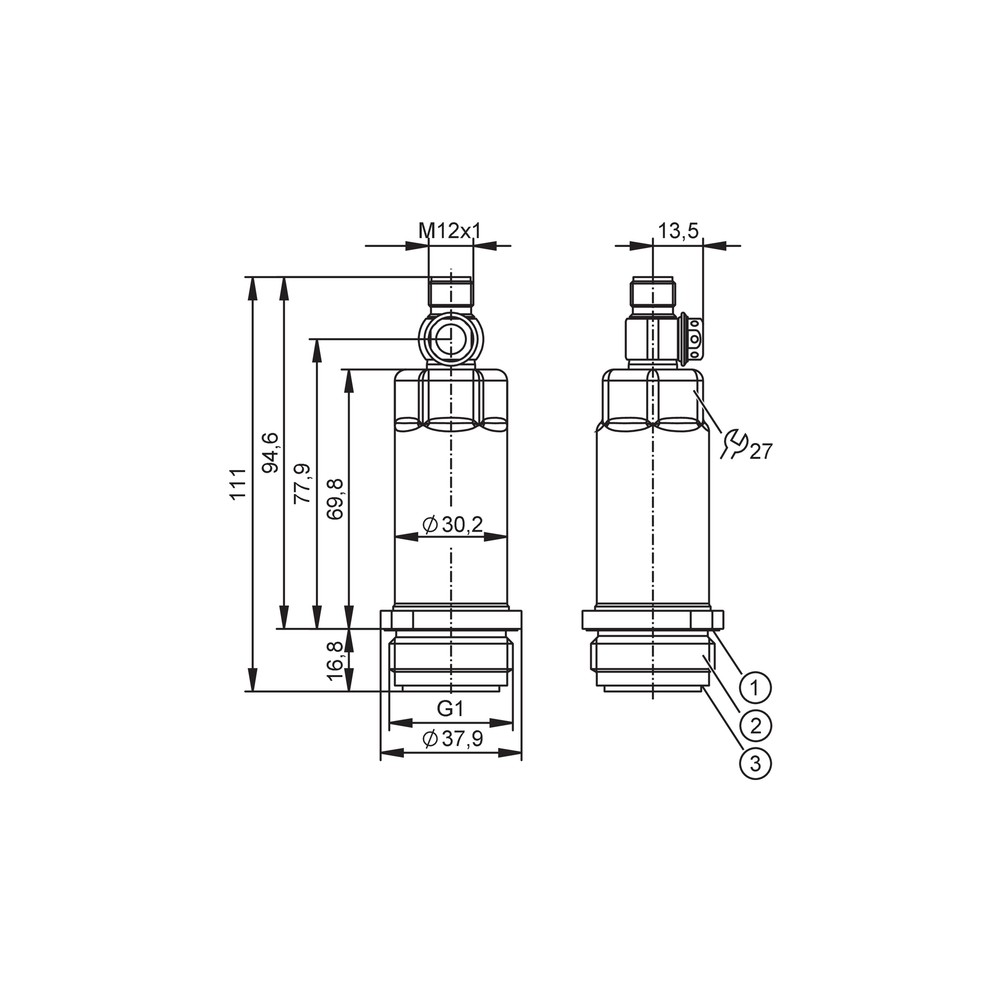

- Confira as dimensões de instalação no desenho dimensional antes de preparar o ponto de montagem.
- Instale e aperte a conexão sem exceder o torque máximo especificado de 35 Nm; siga também as instruções do fabricante para vedação e montagem.
- Conecte o M12 codificação A conforme o esquema de pinos do datasheet, com alimentação entre 18 e 30 V DC.
- Configure e valide o sinal 4–20 mA ou a comunicação IO-Link; para a saída analógica, respeite a carga máxima de 700 Ω.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A leitura de pressão não acompanha a condição do processo. | Faixa selecionada ou tipo de pressão configurado incompatível com a aplicação, ou conexão de processo incorreta. | Compare a pressão real esperada com a faixa de -0,05 a 1 bar, confirme a medição relativa e inspecione a conexão G 1 Aseptoflex Vario. |
| A saída 4–20 mA fica ausente ou fora do esperado. | Alimentação fora de 18 a 30 V DC, ligação incorreta ou carga do circuito superior ao máximo de 700 Ω. | Meça a alimentação nos terminais conforme a pinagem do datasheet e verifique a carga total do circuito. |
| O mestre não detecta o sensor por IO-Link. | Ligação M12 ou configuração do mestre incompatível com os parâmetros de comunicação do sensor. | Confira codificação A e pinagem no datasheet; valide suporte a IO-Link revisão 1.1 e COM2 a 38,4 kBaud. |
| Há vazamento ou leitura instável após a montagem. | Conexão, cone de vedação ou aperto inadequados; também pode haver condição de processo fora dos limites térmicos especificados. | Inspecione o assentamento da conexão G 1 Aseptoflex Vario, confirme o torque aplicado sem exceder 35 Nm e compare a temperatura do fluido com -25 a 150 °C. |
