R$ 5.804,88
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PM1706
- EAN: 4021179308366
- NCM do produto: 90262090
Destaques do Produto
Faixa de pressão...mais
Saiba mais sobre: "PM1706 IFM - Sensor de Pressão ifm Indústria Alimentícia IO-Link -0,125 a 2,5 bar"
Destaques do Produto
Faixa de pressão
-0,125 a 2,5 bar
Sinal disponível
4 a 20 mA ajustável e IO-Link
Conexão de processo
G 1 Aseptoflex Vario
Montagem
Faceada/embutida frontalmente
Temperatura do fluido
-25 a 150 °C
Alimentação
18 a 30 V DC
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade e atendimento pela Melhor Indústria.

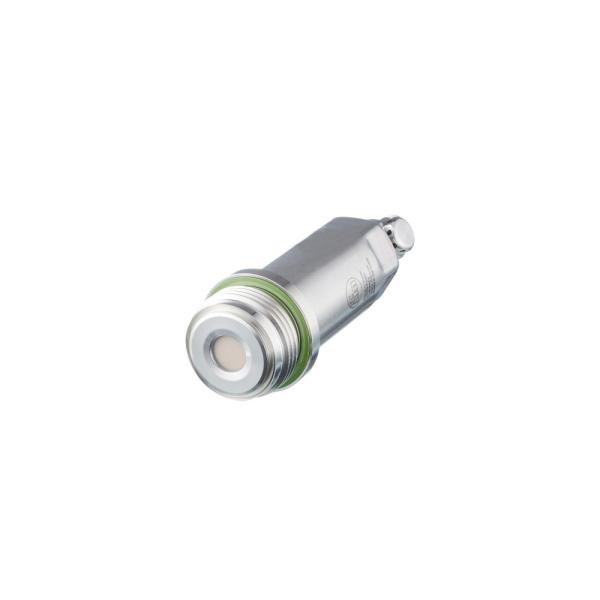

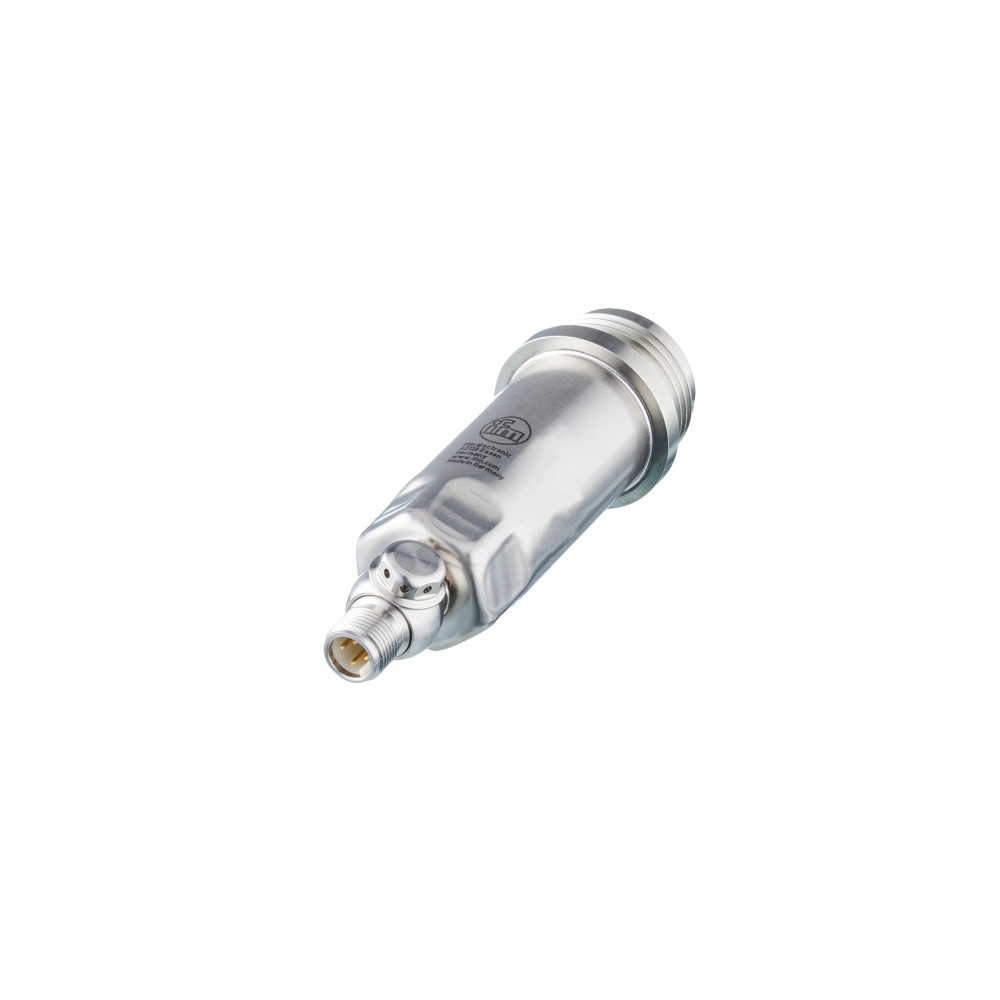

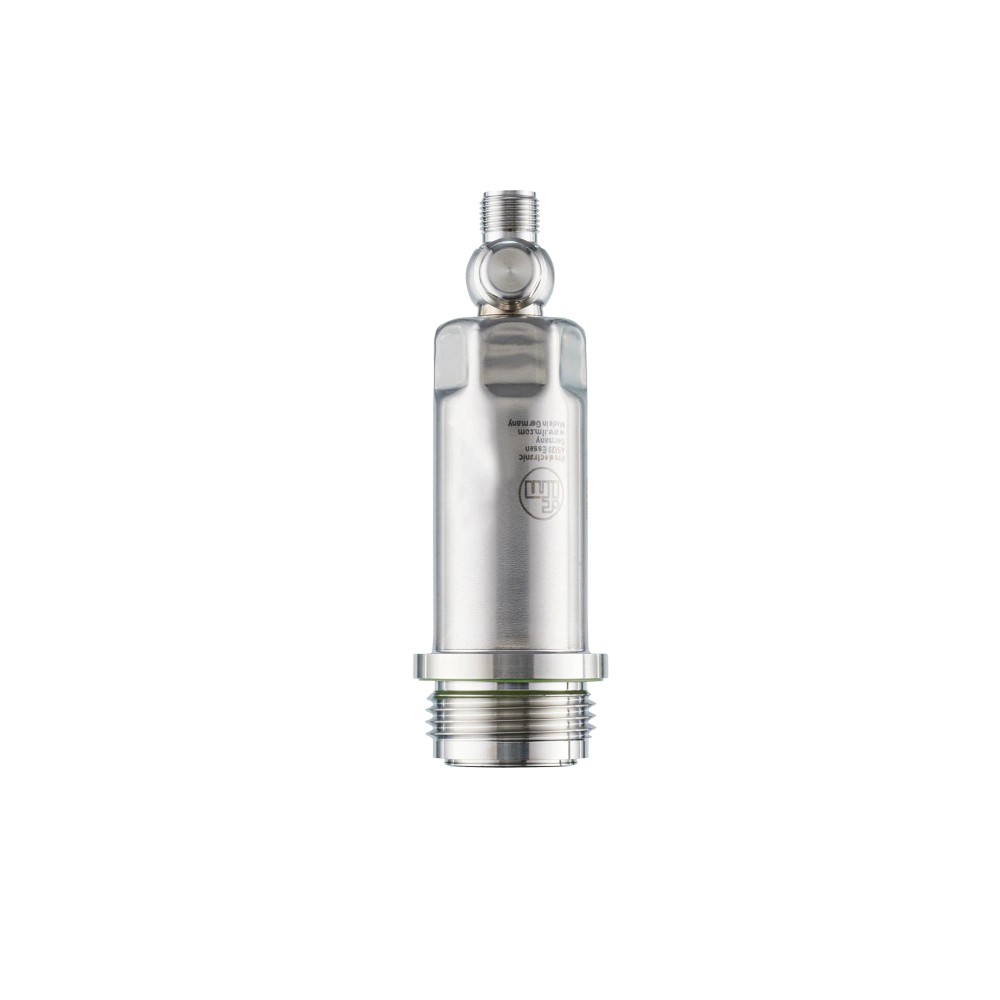

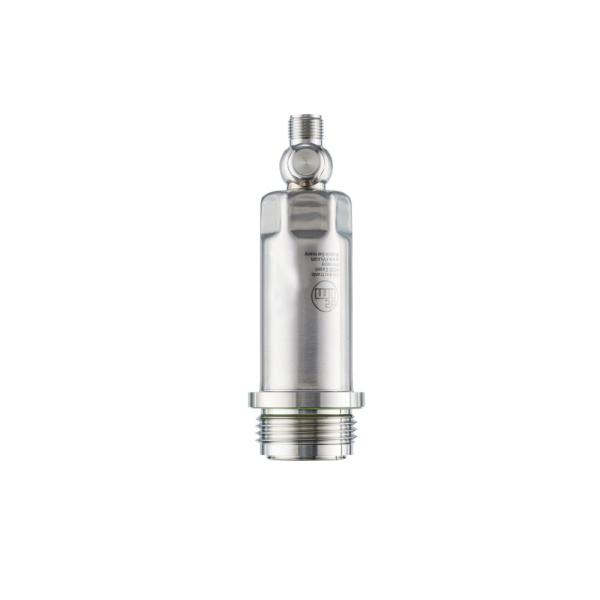

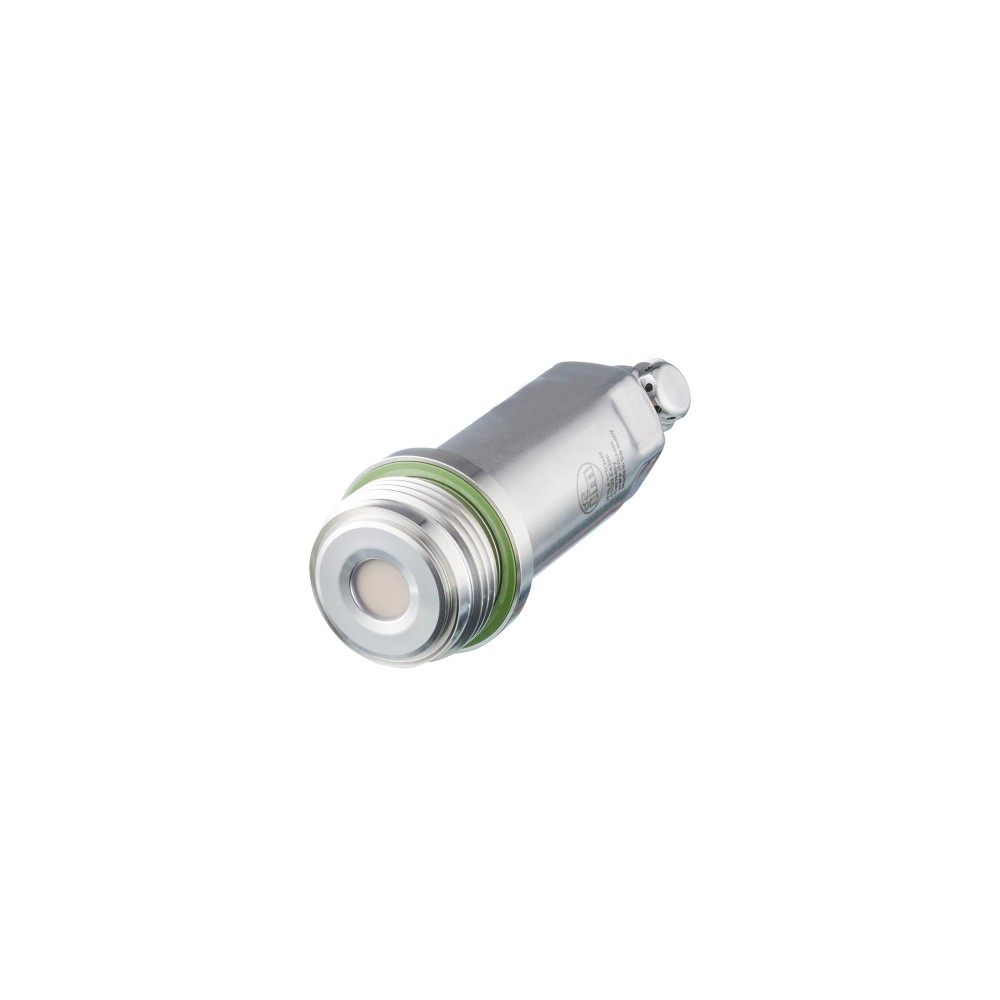

Sobre o Sensor de pressão ifm PM1706 para embutir frontalmente, IO-Link, -0,125 a 2,5 bar
O ifm PM1706 é um sensor eletrônico de pressão relativa para montagem faceada, indicado na ficha para aplicações da indústria alimentícia e de bebidas. Mede de -0,125 a 2,5 bar e oferece saída analógica de 4 a 20 mA com escala ajustável e comunicação IO-Link. Sua conexão de processo é G 1 com cone de vedação Aseptoflex Vario, e o grau de proteção especificado é IP 67, IP 68 e IP 69K.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | -0,125 a 2,5 bar |
| Tipo de pressão | Relativa |
| Saídas | Analógica 4 a 20 mA, com escala ajustável; IO-Link |
| Conexão de processo | G 1, rosca externa, cone de vedação Aseptoflex Vario |
| Montagem | Embutir frontalmente |
| Temperatura do fluido | -25 a 150 °C |
| Grau de proteção | IP 67, IP 68, IP 69K |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Alimentação | 18 a 30 V DC |
| Materiais em contato com o fluido | Cerâmica (99,9% Al2O3), aço inoxidável 1.4435 (316L) e PTFE |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de pressão relativa em processos cuja faixa esteja dentro de -0,125 a 2,5 bar.
- Montagem faceada em aplicações de alimentos e bebidas, conforme aplicação indicada na ficha.
- Instalações que aceitem conexão G 1 Aseptoflex Vario e alimentação de 18 a 30 V DC.
- Sistemas que possam receber sinal analógico de 4 a 20 mA ou comunicação IO-Link.
⚠ Considere outro se precisa de:
- Não selecionar para pressão de processo acima da faixa de medição de 2,5 bar; a ficha informa resistência à pressão de 20 bar, que não substitui a faixa de medição.
- Não especificar para processo que exceda a temperatura de fluido de -25 a 150 °C.
- Não considerar compatível com conexões de processo diferentes de G 1 Aseptoflex Vario sem validar adaptadores e requisitos mecânicos.
- Não tratar a saída de 4 a 20 mA como uma saída digital convencional: a ficha indica sinal analógico e IO-Link.
APLICAÇÕES E USO
- Aplicação declarada: montagem faceada para medição de pressão em processos da indústria alimentícia e de bebidas; conferir a compatibilidade dos materiais molhados e da conexão com o fluido e o processo específicos.
- Pode ser avaliado em linhas com meios pastosos, sólidos, líquidos ou gasosos, pois esses tipos de meio constam na ficha; a adequação depende de pressão, temperatura, conexão e condições reais do processo.
- Para instalações com limpeza ou exposição a água, considerar os graus IP 67, IP 68 e IP 69K especificados e seguir as condições de instalação do fabricante; a classificação, isoladamente, não define compatibilidade química do meio de limpeza.
- A saída analógica pode ser considerada em sistemas que aceitem 4 a 20 mA; IO-Link pode ser usado quando a infraestrutura e o mestre forem compatíveis com revisão 1.1 e COM2.
- Não extrapolar a faixa de medição de -0,125 a 2,5 bar. Os limites de resistência à pressão e de ruptura são especificações distintas e não ampliam a faixa de medição.
COMO ESCOLHER
Antes de comprar o Sensor de pressão ifm PM1706 para embutir frontalmente, IO-Link, -0,125 a 2,5 bar, verifique estes pontos:
Escolha o PM1706 quando
A aplicação exigir medição de pressão relativa dentro da faixa de -0,125 a 2,5 bar, montagem faceada e conexão de processo G 1 Aseptoflex Vario. Confirme também a compatibilidade da alimentação, do sinal necessário e das temperaturas do processo.
Avalie outra configuração quando
A pressão esperada, a temperatura do fluido ou a conexão de processo estiver fora dos limites ou padrões requeridos pela instalação. A ficha não identifica modelos alternativos; compare os requisitos com o datasheet do fabricante antes de selecionar outro sensor.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo | PM1706 | Identificador do produto; também indicado como SKU e part number. |
| Marca | ifm | Fabricante indicado para o produto. |
| Tipo de produto | Sensor eletrônico de pressão para embutir frontalmente | Tipo e configuração de montagem informados. |
| Aplicação indicada | Montagem faceada para a indústria alimentícia e de bebidas | Aplicação descrita na ficha do produto. |
| Substâncias | Meios pastosos e sólidos; fluidos líquidos e gasosos | Meios citados nos dados do produto; validar condições do processo. |
| Tipo de pressão | Pressão relativa | Referência de medição indicada pelo fabricante. |
| Faixa de medição e pressão | ||
|---|---|---|
| Alcance de medição | -0,125 a 2,5 bar; -125 a 2500 mbar; -1,82 a 36,26 psi; -12,5 a 250 kPa | Faixa de medição especificada. |
| Resistência à pressão | 20.000 mbar / 290 psi / 2.000 kPa | Limite de resistência à pressão informado; não confundir com a faixa de medição. |
| Pressão mínima de ruptura | 50.000 mbar / 725 psi / 5.000 kPa | Valor mínimo de pressão de ruptura informado na ficha. |
| Resistência contra vácuo | -1.000 mbar | Valor de resistência contra vácuo especificado. |
| MAWP em aplicações segundo CRN | 20 bar | Pressão máxima de trabalho indicada para aplicações segundo CRN. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 18 a 30 V DC | Faixa de alimentação especificada. |
| Classe de proteção elétrica | III | Classe indicada na ficha. |
| Consumo de corrente (2 fios) | 3,5 a 21,5 mA | Faixa informada para configuração de 2 fios. |
| Consumo de corrente (3 fios) | < 45 mA | Limite informado para configuração de 3 fios. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Condição de ensaio indicada na ficha. |
| Proteção contra sobrecarga | Sim | Recurso indicado nos dados do produto. |
| Proteção contra curto-circuitos | Sim | Recurso indicado nos dados do produto. |
| Proteção contra inversão de polaridade | Sim | Recurso indicado nos dados do produto. |
| Carga máxima | 700 Ω | Carga máxima informada para a saída. |
| Saídas e sinais | ||
|---|---|---|
| Sinal de saída | Analógico e IO-Link, configuráveis | Tipos de sinal indicados na ficha. |
| Saída analógica de corrente | 4 a 20 mA, escala ajustável | Sinal analógico de corrente especificado. |
| Quantidade de saídas analógicas | 1 | Quantidade declarada na ficha. |
| Quantidade de saídas digitais | 1 (IO-Link) | Saída digital associada à comunicação IO-Link. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação declarada. |
| Revisão IO-Link | 1.1 | Versão de revisão informada. |
| Padrão SDCI | IEC 61131-9 | Norma indicada para o padrão SDCI. |
| Tipo de transferência | COM2 (38,4 kBaud) | Taxa e modo de transferência informados. |
| Watchdog integrado | Sim | Presença do recurso indicada na ficha. |
| Precisão, desvios e estabilidade | ||
|---|---|---|
| Repetibilidade | < ± 0,1% da duração | Desvio especificado na ficha. |
| Desvio de histerese | < ± 0,15% da duração | Valor de histerese informado. |
| Desvio de linearidade | < ± 0,15% da duração | Valor de linearidade informado. |
| Desvio de características | < ± 0,2% da duração | Desvio de características declarado. |
| Estabilidade ao longo do tempo | < ± 0,1% da duração por ano | Estabilidade anual informada. |
| Tempos de reação | ||
|---|---|---|
| Retardo de prontidão (2 fios) | 1 s | Tempo informado para a configuração de 2 fios. |
| Retardo de prontidão (3 fios) | 0,5 s | Tempo informado para a configuração de 3 fios. |
| Condições ambientais e robustez | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Faixa de temperatura ambiente especificada. |
| Temperatura do fluido | -25 a 150 °C | Faixa de temperatura do meio em contato com o sensor. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa de armazenamento declarada. |
| Grau de proteção | IP 67, IP 68, IP 69K | Graus de proteção especificados; aplicar conforme condições de instalação e ensaio do fabricante. |
| Resistência a choques | DIN EN 60068-2-27 (50 g, 11 ms) | Norma e condição de choque indicadas. |
| Resistência a vibrações | DIN EN 60068-2-6 (20 g, 10 a 2000 Hz) | Norma e faixa de ensaio de vibração informadas. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas EMC citadas na ficha. |
| Ciclos de pressão mínimos | 100 milhões | Quantidade mínima declarada para ciclos de pressão. |
| Dados mecânicos e conexão de processo | ||
|---|---|---|
| Conexão de processo | G 1, rosca externa com cone de vedação Aseptoflex Vario | Padrão mecânico de processo especificado. |
| Tipo de montagem | Embutir frontalmente | Configuração de montagem indicada. |
| Elemento de medição | Célula de medição de pressão com capacidade cerâmica | Tecnologia do elemento conforme descrição da ficha. |
| Formato do invólucro | Cilíndrico | Formato declarado. |
| Dimensões | Diâmetro 30,2 mm; comprimento 111 mm | Dimensões externas informadas. |
| Materiais do invólucro | Aço inoxidável 1.4404 (316L) e PBT | Materiais declarados para o invólucro. |
| Materiais em contato com o fluido | Cerâmica (99,9% Al2O3); aço inoxidável 1.4435 (316L); PTFE | Materiais da parte em contato com o meio. |
| Rugosidade de superfície | Ra < 0,4 µm; Rz = 4 µm | Valores informados para as superfícies em contato com o fluido. |
| Torque máximo de aperto | 35 Nm | Limite de aperto especificado. |
| Resistência contra pressão em aplicações CRN | MAWP 20 bar | Valor declarado para aplicações segundo CRN. |
| Conexão elétrica | ||
|---|---|---|
| Conector | 1 x M12, codificação A | Tipo de conexão elétrica. |
| Contatos | 4 contatos dourados | Quantidade e acabamento de contatos informados. |
| Certificações e dados adicionais | ||
|---|---|---|
| Certificado UL | Número de aprovação UL J021 | Identificação de aprovação declarada na ficha. |
| MTTF | 323 anos | Valor de MTTF informado; não equivale a uma garantia de vida útil. |
| NCM | 9026.20.90 | Código fiscal informado nos dados do produto. |
| Unidades por embalagem | 1 peça | Quantidade por embalagem declarada. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1, padrão SDCI conforme IEC 61131-9; transferência COM2 (38,4 kBaud).
• Sinal analógico de corrente 4 a 20 mA, com escala ajustável.
• A compatibilidade com mestre IO-Link, entrada analógica ou controlador específico depende dos requisitos elétricos e de configuração desses dispositivos; valide-os antes da ligação.
Conexões
Elétrica
Conector M12, 4 pinos, codificação A, contatos dourados. Alimentação de 18 a 30 V DC. A pinagem detalhada deve ser conferida no datasheet do fabricante; não inferir atribuições de pinos sem essa consulta.
Processo
G 1, rosca externa com cone de vedação Aseptoflex Vario. Montagem para embutir frontalmente. A compatibilidade mecânica depende de a conexão receptora aceitar esse padrão de processo.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema com faixa de pressão requerida entre -0,125 e 2,5 bar, pressão relativa e conexão G 1 Aseptoflex Vario. | ✓ | A faixa, o tipo de pressão e a conexão correspondem às especificações informadas. |
| Controlador com entrada analógica de corrente 4 a 20 mA e alimentação compatível de 18 a 30 V DC. | ✓ | O sensor disponibiliza saída analógica 4 a 20 mA e opera com a alimentação indicada; confirme a carga máxima de 700 Ω. |
| Rede com mestre IO-Link compatível com revisão 1.1 e COM2 (38,4 kBaud). | ✓ | A ficha informa IO-Link revisão 1.1 e transferência COM2. |
| Processo com temperatura do fluido acima de 150 °C ou abaixo de -25 °C. | ✗ | A condição excede a faixa de temperatura do fluido indicada. |
| Instalação cuja conexão receptora não aceite G 1 Aseptoflex Vario. | ✗ | A conexão mecânica especificada é G 1 com cone de vedação Aseptoflex Vario; a ficha não confirma compatibilidade direta com outros padrões. |
| Aplicação que demande medição acima de 2,5 bar. | ✗ | A demanda ultrapassa o limite superior da faixa de medição, embora a ficha informe resistência à pressão de 20 bar. |
INSTALAÇÃO
Como instalar o Sensor de pressão ifm PM1706 para embutir frontalmente, IO-Link, -0,125 a 2,5 bar
- Confirme que a faixa de pressão, o tipo de pressão relativa e a temperatura do fluido são compatíveis com o processo.
- Verifique que a conexão receptora corresponde a G 1 Aseptoflex Vario e que a instalação permite montagem faceada.

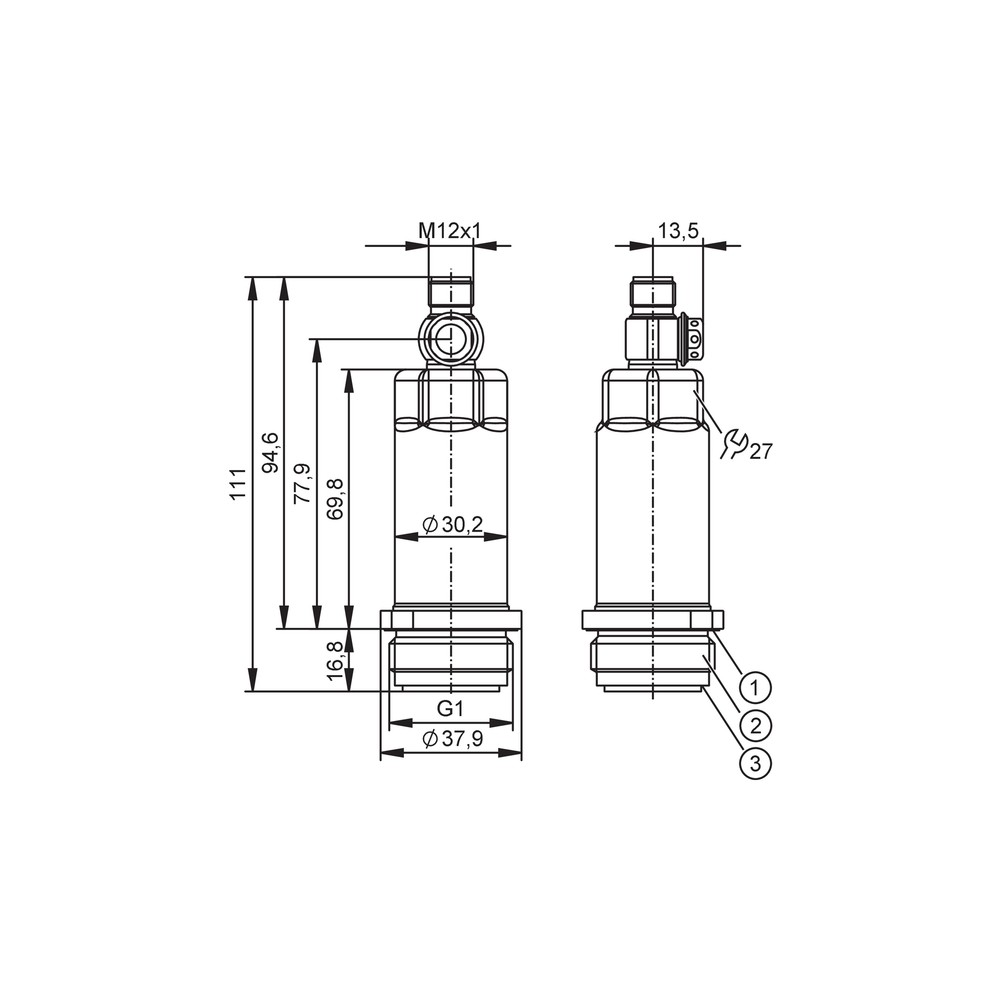

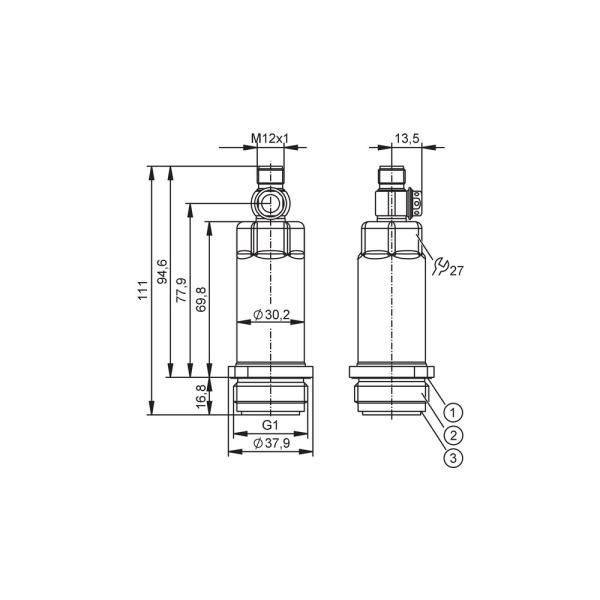

- Consulte o desenho dimensional do fabricante para conferir espaço e orientação de montagem antes da instalação.
- Aperte a conexão sem exceder o torque máximo especificado de 35 Nm e observe os requisitos de vedação Aseptoflex Vario.
- Conecte o conector M12 de 4 pinos à alimentação de 18 a 30 V DC; consulte o datasheet para a atribuição correta dos pinos e do modo de ligação.
- Configure e valide a saída 4 a 20 mA ou a comunicação IO-Link no sistema receptor, verificando escala e leitura antes de colocar o processo em operação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não registra pressão ou indica valor fixo. | Alimentação fora da faixa, conexão M12 incorreta ou configuração incompatível entre a saída selecionada e a entrada do controlador. | Meça a alimentação nos terminais conforme o datasheet, confira o cabeamento M12 e confirme se o controlador está configurado para 4 a 20 mA ou IO-Link, conforme usado. |
| A leitura analógica fica fora da escala esperada. | Escala ajustável configurada de forma diferente da escala esperada pelo sistema receptor, ou carga acima do limite informado. | Compare a configuração de início e fim de escala com a parametrização do controlador e verifique se a carga não ultrapassa 700 Ω. |
| A comunicação IO-Link não é estabelecida. | Incompatibilidade de configuração do mestre, revisão ou modo de transferência, ou problema de ligação elétrica. | Confirme suporte a IO-Link revisão 1.1 e COM2 (38,4 kBaud), confira a ligação conforme o datasheet e verifique o estado da porta no mestre. |
| Há vazamento ou leitura instável após a montagem. | Conexão receptora ou vedação incompatível com G 1 Aseptoflex Vario, aperto inadequado ou condição de processo fora das especificações. | Inspecione a interface de vedação e a montagem, confira o torque aplicado sem exceder 35 Nm e compare pressão e temperatura do processo com os limites do produto. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o PM1706 e para que tipo de processo ele é indicado?
É um sensor eletrônico de pressão relativa para montagem faceada, indicado na ficha para a indústria alimentícia e de bebidas. Sua faixa de medição é de -0,125 a 2,5 bar.
Quais sinais e conexão elétrica ele oferece?
O sensor oferece sinal analógico de 4 a 20 mA com escala ajustável e comunicação IO-Link. A conexão elétrica é M12, codificação A, com 4 contatos.
O que acompanha o produto?
A ficha informa uma peça por embalagem e não lista acessórios inclusos. Confirme com o fornecedor o conteúdo físico da embalagem antes da compra, se algum componente adicional for necessário.
O PM1706 serve para medir pressão acima de 2,5 bar?
Não para medição dentro da faixa especificada: o limite superior do alcance de medição é 2,5 bar. A resistência à pressão de 20 bar é uma especificação distinta e não amplia essa faixa.
Posso usar este sensor com uma conexão de processo diferente de G 1 Aseptoflex Vario?
A conexão especificada é G 1 com cone de vedação Aseptoflex Vario, portanto não há confirmação de compatibilidade direta com outro padrão. Verifique a conexão receptora e qualquer adaptação necessária com o fabricante.
O sensor está instalado, mas o controlador não mostra sinal; o que verifico antes de trocar?
Confira primeiro a alimentação de 18 a 30 V DC, a ligação M12 e se a entrada do controlador corresponde ao sinal utilizado. Para a pinagem e o diagrama de ligação, consulte o datasheet do fabricante.
A saída de 4 a 20 mA está indicando uma pressão errada; qual pode ser a causa?
Uma causa possível é a diferença entre a escala ajustada no sensor e a escala configurada no controlador. Compare os parâmetros de escala e verifique também se a carga está dentro do limite de 700 Ω.
Devo comprar o sensor avulso ou um kit de montagem?
A ficha especifica uma unidade por embalagem e não informa um kit de montagem ou acessórios incluídos. Se a instalação exigir componentes adicionais, confirme separadamente a conexão e os itens necessários.
Como decido entre usar 4 a 20 mA e IO-Link?
Use 4 a 20 mA quando o sistema receptor aceitar essa entrada e a escala ajustável atender à aplicação; use IO-Link quando houver um mestre compatível com revisão 1.1 e COM2. Verifique a arquitetura e a parametrização do sistema antes de definir a ligação.
Qual cuidado devo tomar ao instalar o sensor na conexão de processo?
Confirme o padrão G 1 Aseptoflex Vario e não ultrapasse o torque máximo de aperto de 35 Nm. Consulte o desenho dimensional e o datasheet para os detalhes de instalação e ligação.
GLOSSÁRIO TÉCNICO
Pressão relativa
Pressão referenciada à pressão ambiente, conforme o tipo de pressão declarado para o sensor (Ref.: Tipo de pressão: pressão relativa).
Aseptoflex Vario
Padrão de conexão de processo com rosca externa G 1 e cone de vedação especificado para o PM1706 (Ref.: Conexão de processo G 1 Aseptoflex Vario).
IO-Link
Interface de comunicação industrial indicada para o sensor, com revisão e modo de transferência definidos na ficha (Ref.: IO-Link 1.1; COM2, 38,4 kBaud; IEC 61131-9).
4 a 20 mA
Sinal analógico de corrente disponibilizado pelo sensor, com escala ajustável (Ref.: Corrente da saída analógica: 4 a 20 mA).
IP 69K
Grau de proteção indicado entre as classificações do sensor; as condições de aplicação devem seguir as especificações do fabricante (Ref.: Grau de proteção IP 67, IP 68 e IP 69K).
Ligações relacionadas com "PM1706 IFM - Sensor de Pressão ifm Indústria Alimentícia IO-Link -0,125 a 2,5 bar"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "PM1706 IFM - Sensor de Pressão ifm Indústria Alimentícia IO-Link -0,125 a 2,5 bar"
Para avaliar, preencha:
Sua última visita
