Sensor de Pressão IFM PM1705 - Indústria Alimentícia

Pré-visualizar: PM1705 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 4 bar IO-Link

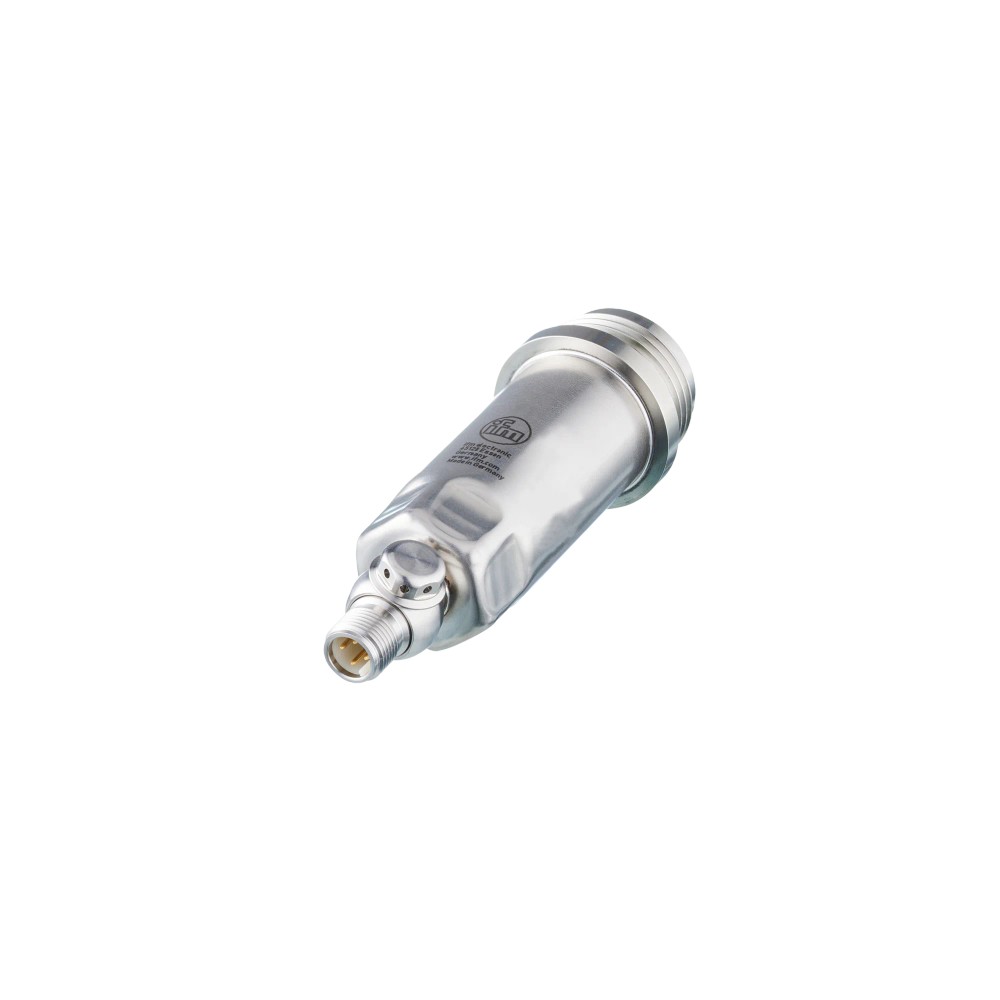

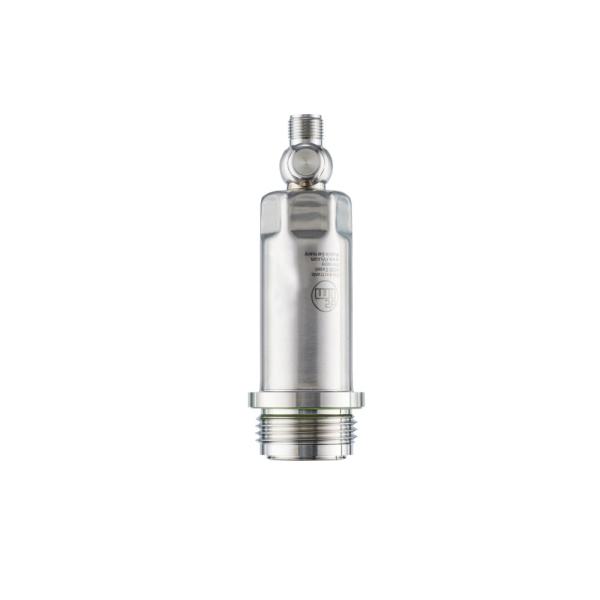

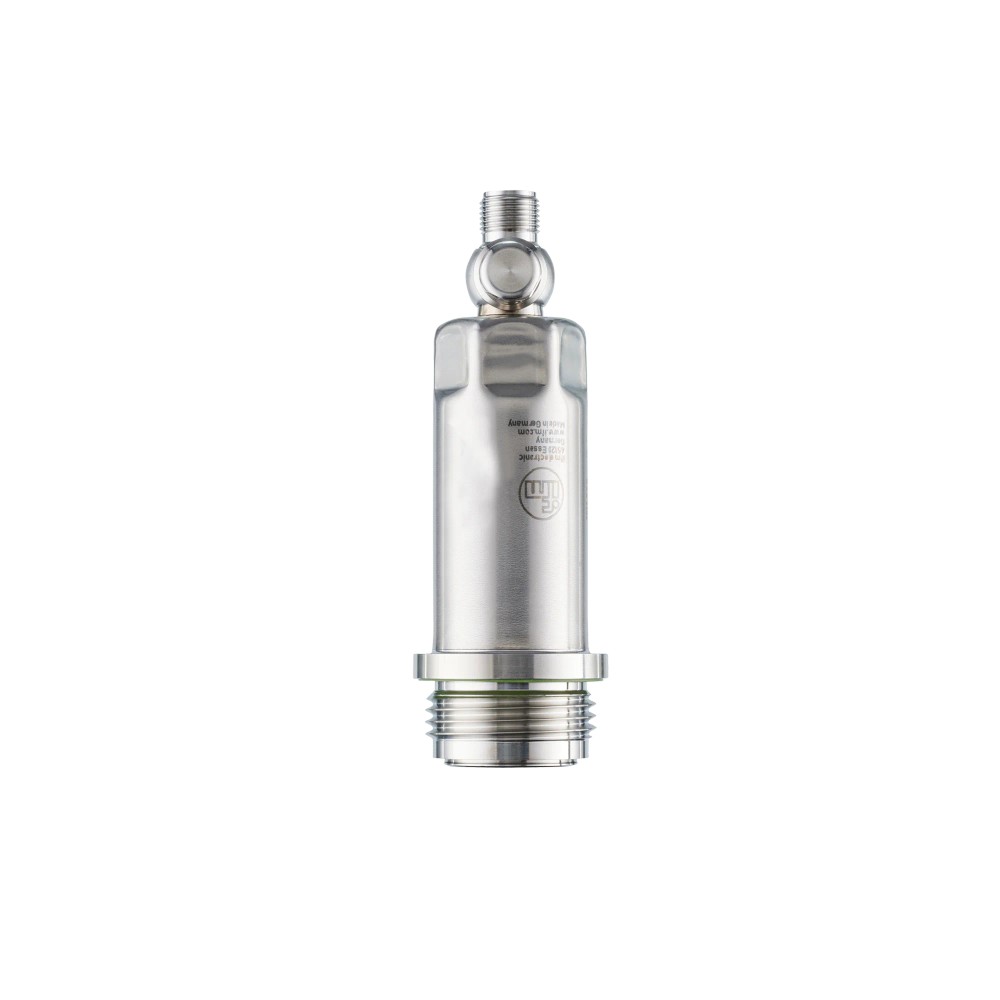

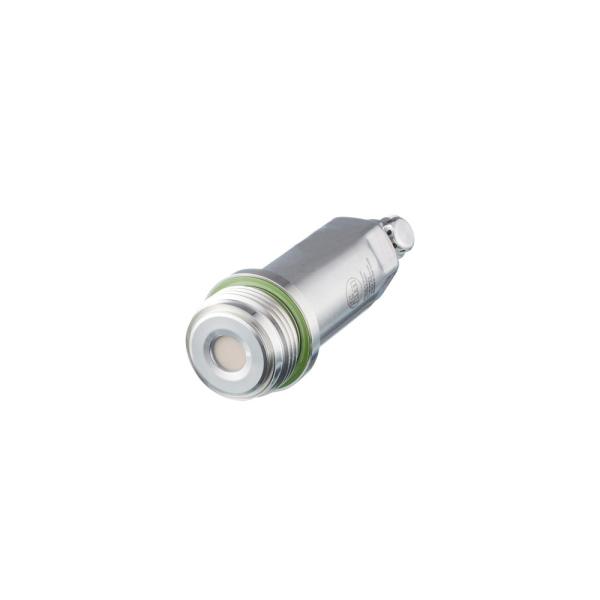

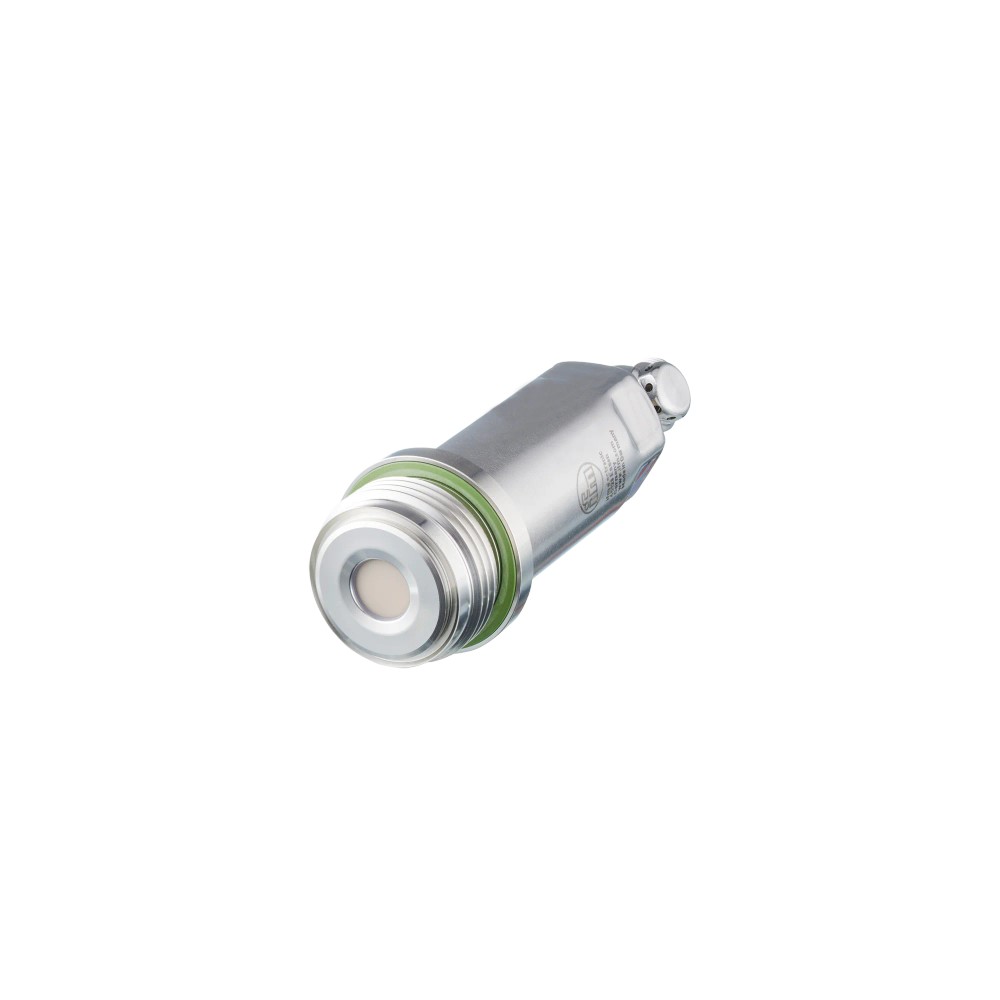

PM1705 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 4 bar IO-Link

Imagem meramente ilustrativa

R$ 5.804,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1705
EAN: 4021179308359
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PM1705 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 4 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 4 bar

Saída analógica

4–20 mA, escala ajustável

Comunicação

IO-Link COM2, 38,4 kBaud, V1.1

Processo

G 1 externa, Aseptoflex Vario

Elétrica

M12 A-coded, 4 contatos

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PM1705 para embutir frontalmente, -1 a 4 bar, saída 4–20 mA e IO-Link

O IFM PM1705 é um sensor eletrônico de pressão relativa e vácuo, destinado à montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 4 bar e oferece saída analógica de 4–20 mA com escala ajustável, além de comunicação IO-Link. Possui conexão de processo G 1 com cone de vedação Aseptoflex Vario e grau de proteção IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 4 bar; -14,5 a 58 psi; -100 a 400 kPa
Tipo de pressão	Pressão relativa e vácuo
Saídas	Analógica 4–20 mA, com escala ajustável; IO-Link
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18–30 V DC
Temperatura do fluido	-25 a 150 °C
Proteção do invólucro	IP67, IP68 e IP69K
Materiais em contato com o fluido	Cerâmica (99,9% Al₂O₃), aço inoxidável 1.4435/316L e PTFE
Dimensões	Diâmetro 30,2 mm; comprimento 111 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem faceada em aplicações da indústria alimentícia e de bebidas, conforme a aplicação indicada para o modelo.
Medição de pressão relativa ou vácuo dentro da faixa de -1 a 4 bar.
Instalações que aceitem conexão de processo G 1 com cone de vedação Aseptoflex Vario e conexão elétrica M12 A-coded.

⚠ Considere outro se precisa de:

Aplicações cuja pressão medida exceda a faixa de -1 a 4 bar.
Aplicações cuja temperatura do fluido fique fora do intervalo de -25 a 150 °C.
Instalações com conexão de processo diferente de G 1 Aseptoflex Vario sem adaptador ou compatibilidade mecânica confirmada.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada em equipamentos da indústria alimentícia e de bebidas; a ficha não detalha modelos de máquinas ou etapas específicas do processo.
Medição de pressão relativa ou vácuo em processos dentro da faixa de -1 a 4 bar, respeitando a temperatura do fluido de -25 a 150 °C.
Possibilidade de uso com meios pastosos e sólidos ou fluidos líquidos e gasosos, conforme meios listados na ficha; confirmar a compatibilidade química dos materiais molhados com cada fluido.
Integração a sistemas que aceitem sinal analógico 4–20 mA ou IO-Link com os parâmetros de comunicação especificados.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PM1705 para embutir frontalmente, -1 a 4 bar, saída 4–20 mA e IO-Link, verifique estes pontos:

Escolha o PM1705

Quando a aplicação exigir medição de pressão relativa ou vácuo entre -1 e 4 bar, montagem faceada, conexão de processo G 1 Aseptoflex Vario e sinal analógico 4–20 mA ou IO-Link.

Avalie outra faixa ou configuração

Se a pressão de processo ou a temperatura do fluido ultrapassar os limites especificados, selecione um sensor cuja faixa e condições de operação atendam à aplicação. Confirme no datasheet a compatibilidade da conexão de processo, do sinal e do sistema de controle.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PM1705	Código do produto.
Marca	ifm	Fabricante indicado na ficha.
Aplicação	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação declarada no contexto do produto.
Tipo de montagem	Embutir frontalmente	Configuração de instalação indicada para o modelo.
Meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados na ficha; validar compatibilidade dos materiais com o processo.

Faixa e tipo de medição
Alcance de medição	-1 a 4 bar; -14,5 a 58 psi; -100 a 400 kPa	Faixa declarada pelo fabricante.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão informados para o sensor.
Resistência contra vácuo	-1000 mbar	Valor informado na ficha para resistência contra vácuo.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Descrição do elemento de medição conforme ficha.

Saídas e comunicação
Corrente da saída analógica	4–20 mA, escala ajustável	Saída analógica configurável conforme a ficha.
Quantidade de saídas analógicas	1	Quantidade indicada no cadastro técnico.
Quantidade de saídas digitais	1 (IO-Link)	Saída digital associada à comunicação IO-Link, conforme ficha.
Interface de comunicação	IO-Link COM2, 38,4 kBaud, V1.1	Padrão e taxa de comunicação declarados.
Sinal de saída	Analógico e IO-Link; configuráveis	Tipos de sinal descritos no contexto do produto.
Watchdog integrado	Sim	Recurso indicado na ficha.

Alimentação e proteção elétrica
Tensão de operação	18–30 V DC	Faixa de alimentação especificada.
Carga máxima	700 Ω com Ub = 24 V	Condição de carga informada na ficha.
Classe de proteção	III	Classificação elétrica declarada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.

Condições ambientais e de processo
Temperatura ambiente	-25 a 80 °C	Limites ambientais especificados.
Temperatura do fluido	-25 a 150 °C	Limites de temperatura do fluido indicados.
Temperatura de armazenamento	-40 a 100 °C	Faixa declarada para armazenamento.
Grau de proteção	IP67, IP68 e IP69K	Classificações informadas para o invólucro.
Resistência à pressão	30 bar	Valor declarado na ficha; não confundir com a faixa de medição.
Pressão de ruptura mínima	100 bar	Valor mínimo informado para pressão de ruptura; não é faixa de medição.
Torque máximo de aperto	35 Nm	Limite especificado para aperto da conexão.

Conexões
Conexão de processo	Rosca externa G 1 com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos informados na ficha.

Materiais
Materiais do invólucro	Aço inoxidável 1.4404/316L e PBT	Materiais indicados para o invólucro.
Materiais em contato com o fluido	Cerâmica (99,9% Al₂O₃), aço inoxidável 1.4435/316L e PTFE	Materiais molhados declarados; verificar compatibilidade química com o meio.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato indicado na ficha.
Diâmetro	30,2 mm	Dimensão informada no cadastro técnico.
Comprimento	111 mm	Dimensão informada no cadastro técnico.
Peso	306,65 g	Peso indicado no contexto do produto.

COMPATIBILIDADE

Comunicação

• IO-Link COM2, 38,4 kBaud, versão 1.1.

• Saída analógica de 4–20 mA, com escala ajustável.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18–30 V DC. A ficha informa carga máxima de 700 Ω com Ub = 24 V. A pinagem deve ser confirmada no datasheet do fabricante.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario. A conexão mecânica não define, por si só, a compatibilidade elétrica ou de comunicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de 4–20 mA, com alimentação compatível e carga dentro do limite informado	✓	O sensor fornece saída analógica de 4–20 mA com escala ajustável; a ficha informa carga máxima de 700 Ω com Ub = 24 V.
Rede ou mestre IO-Link compatível com COM2, 38,4 kBaud e versão 1.1	✓	Essas características de comunicação estão informadas para o PM1705.
Conexão de processo G 1 externa com vedação Aseptoflex Vario	✓	Corresponde à conexão de processo especificada para o sensor.
Processo com pressão medida fora de -1 a 4 bar	✗	A condição ultrapassa a faixa de medição especificada.
Processo com temperatura do fluido fora de -25 a 150 °C	✗	A condição excede os limites de temperatura do fluido informados.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PM1705 para embutir frontalmente, -1 a 4 bar, saída 4–20 mA e IO-Link

Confirme que a faixa de pressão, a temperatura do fluido e os materiais em contato são adequados ao processo.
Verifique a compatibilidade mecânica da conexão G 1 Aseptoflex Vario com a conexão do equipamento.
Despressurize e isole o processo antes da instalação; siga os procedimentos de segurança da planta.
Instale o sensor na posição prevista para montagem faceada e respeite o torque máximo de aperto de 35 Nm.
Conecte a alimentação de 18–30 V DC e o M12 A-coded conforme a pinagem indicada no datasheet do fabricante.
Configure a saída 4–20 mA ou a comunicação IO-Link e valide a leitura dentro da faixa de medição antes de colocar o processo em operação.

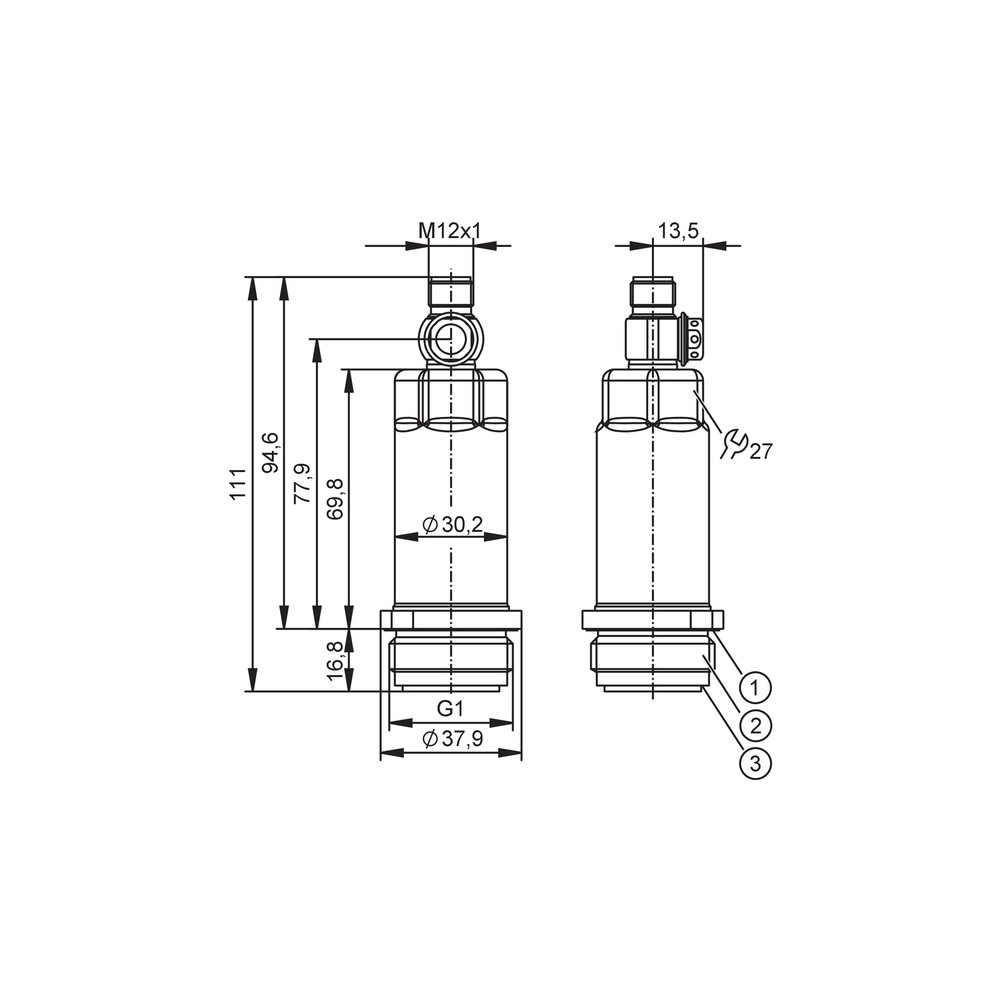

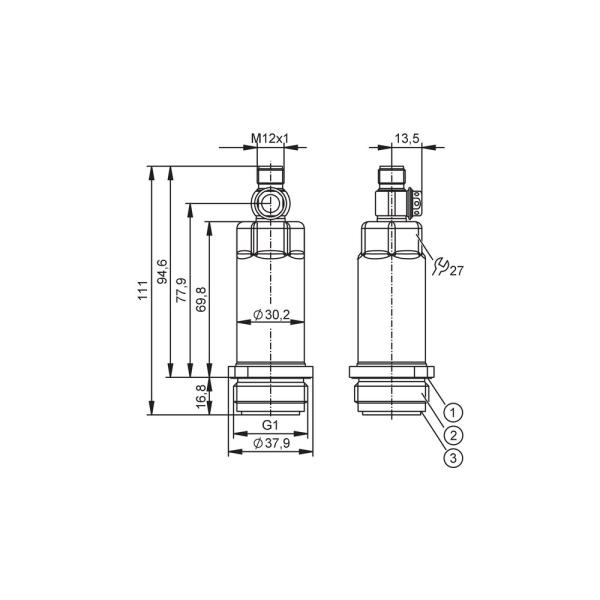

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica não corresponde à pressão observada no processo.	Escala de 4–20 mA configurada de forma diferente da esperada ou pressão fora da faixa de medição.	Confirme a escala configurada e compare a pressão aplicada com o intervalo de -1 a 4 bar.
O sensor não comunica com o mestre IO-Link.	Mestre, porta ou configuração de comunicação incompatível com IO-Link COM2, 38,4 kBaud, V1.1, ou conexão elétrica incorreta.	Verifique a compatibilidade do mestre e da porta com os parâmetros informados e confira a ligação conforme o datasheet.
Não há sinal ou o valor de saída permanece incorreto.	Alimentação fora da faixa especificada, ligação incorreta ou carga acima do limite indicado para a saída analógica.	Meça a alimentação nos terminais conforme a pinagem oficial e confira a carga; a ficha informa máximo de 700 Ω com Ub = 24 V.
Há vazamento na conexão do processo ou o sensor não assenta corretamente.	Conexão de processo incompatível, montagem inadequada ou torque diferente do limite especificado.	Confirme que a interface é G 1 Aseptoflex Vario, inspecione o assentamento e verifique o aperto sem exceder 35 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PM1705 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PM1705 e para que serve?

É um sensor eletrônico para medir pressão relativa e vácuo, com montagem faceada. A aplicação indicada é a indústria alimentícia e de bebidas.

Quais sinais e conexões esse sensor oferece?

O PM1705 oferece saída analógica de 4–20 mA com escala ajustável e comunicação IO-Link. A conexão elétrica é M12 A-coded, com 4 contatos.

O produto acompanha cabo ou acessórios?

A ficha fornecida não especifica acessórios inclusos; confirme o conteúdo do fornecimento com o vendedor antes da compra.

Posso usar o PM1705 para medir pressão acima de 4 bar?

Não para medições acima da faixa especificada, que vai de -1 a 4 bar. A resistência à pressão informada não amplia a faixa de medição.

Ele serve para fluido acima de 150 °C?

A ficha especifica temperatura do fluido de -25 a 150 °C. Para condições fora desse intervalo, selecione um modelo cuja especificação cubra a aplicação.

A saída 4–20 mA está ausente ou fora do esperado; o que verifico?

Confira a alimentação, a ligação conforme o datasheet e a carga do circuito. A ficha informa carga máxima de 700 Ω com Ub = 24 V.

O IO-Link não estabelece comunicação; preciso trocar o sensor?

Antes da substituição, verifique se o mestre e a porta aceitam IO-Link COM2, 38,4 kBaud, V1.1, e confira a ligação elétrica conforme o datasheet.

Devo escolher o PM1705 ou um sensor com outra faixa?

Escolha o PM1705 quando a medição necessária estiver entre -1 e 4 bar e a conexão G 1 Aseptoflex Vario for compatível. Se a pressão exigida ficar fora desse intervalo, avalie um sensor com faixa apropriada.

Como instalo o sensor sem danificar a conexão?

Confirme a interface G 1 Aseptoflex Vario e respeite o torque máximo de 35 Nm. Consulte o datasheet para pinagem e demais instruções específicas de instalação.

Que conexão de processo devo conferir antes de comprar?

Verifique se o equipamento aceita rosca externa G 1 com cone de vedação Aseptoflex Vario. Essa verificação mecânica é separada da compatibilidade elétrica e de IO-Link.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão indicado para o sensor. (Ref.: Tipo de pressão)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link COM2, 38,4 kBaud, V1.1)

Saída 4–20 mA

Sinal analógico de corrente cuja escala pode ser ajustada. (Ref.: Corrente da saída analógica)

Aseptoflex Vario

Tipo de conexão de processo especificado para a rosca G 1 externa do sensor. (Ref.: Conexão de processo)

IP69K

Grau de proteção informado para o invólucro; consulte o datasheet para condições e limites de ensaio. (Ref.: Grau de proteção)
