Sensor de Pressão IFM PM1704 - IO-Link Industrial

Pré-visualizar: PM1704 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link

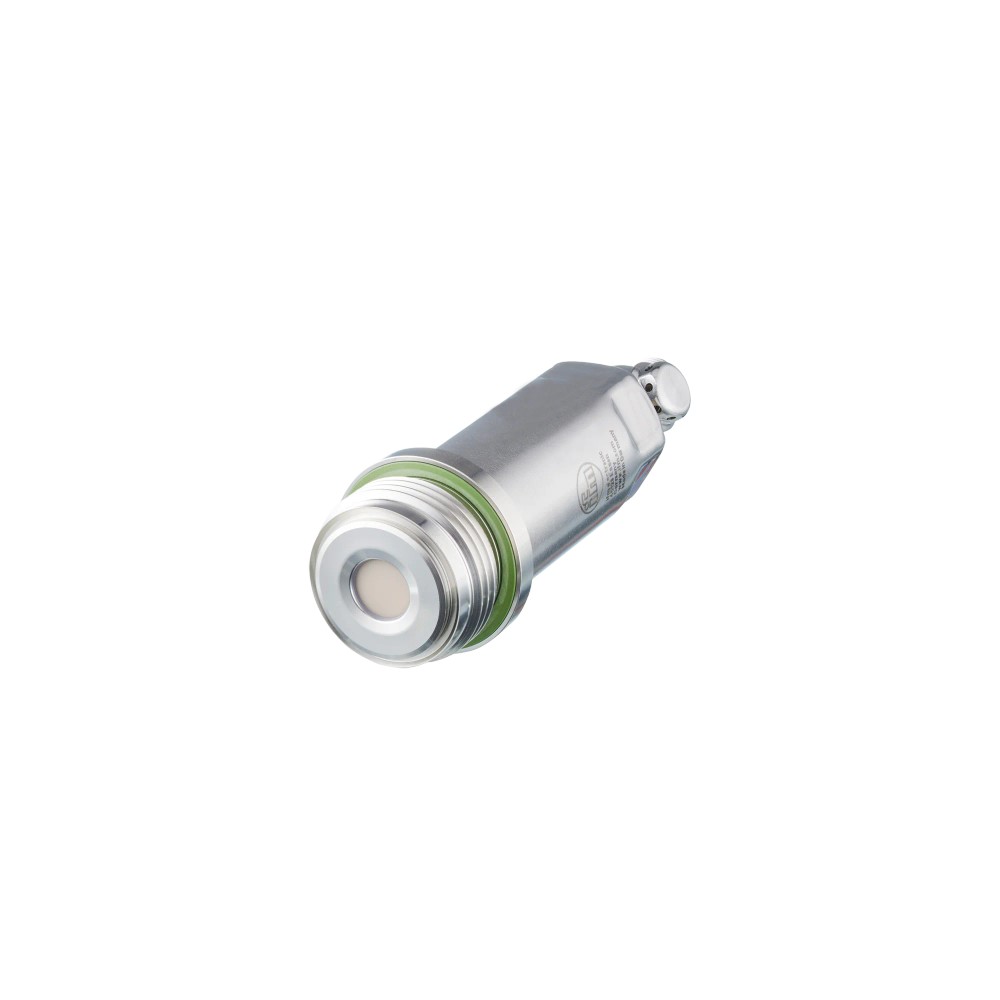

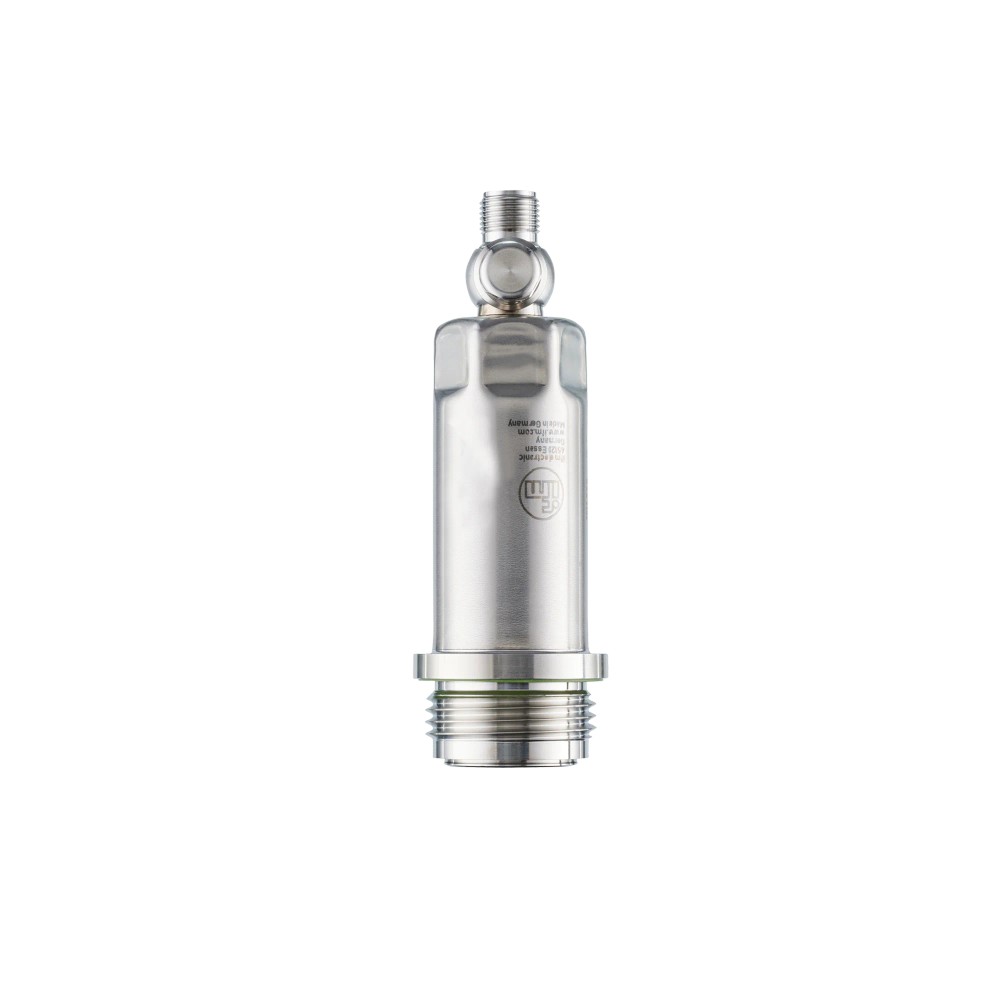

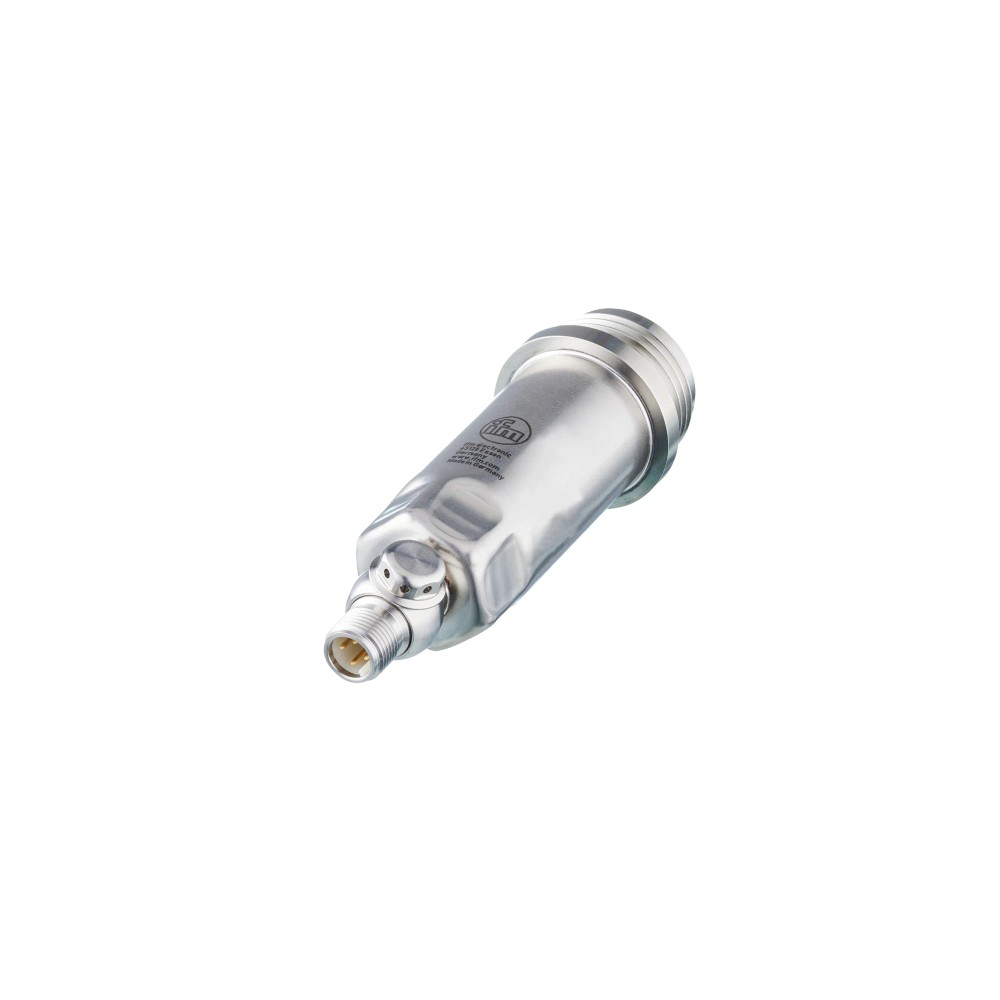

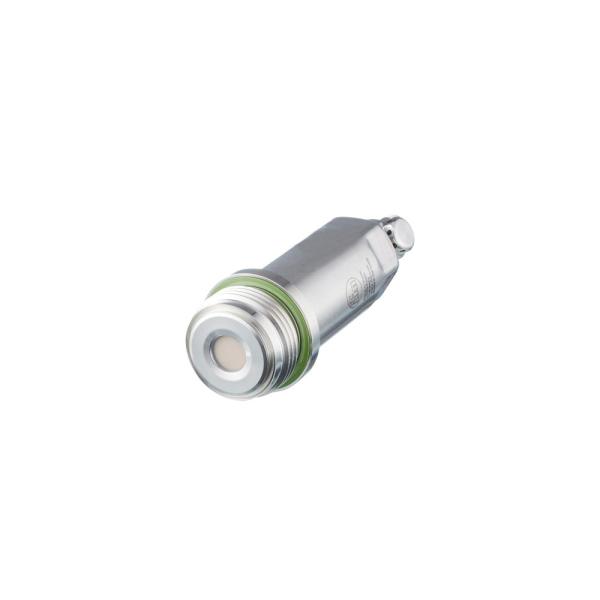

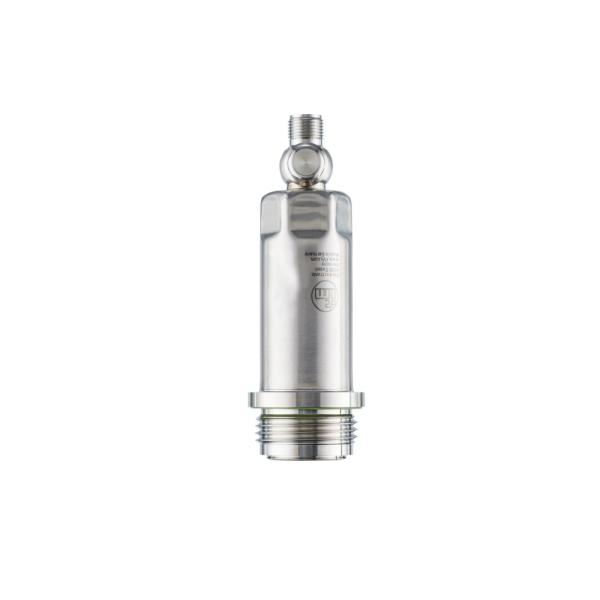

PM1704 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link

Imagem meramente ilustrativa

R$ 5.804,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1704
EAN: 4021179308342
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PM1704 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 10 bar

Saída

4 a 20 mA com escala ajustável e IO-Link

Processo

G 1 Aseptoflex Vario, montagem faceada

Temperatura do fluido

-25 a 150 °C

Alimentação

18 a 30 V DC

Conector elétrico

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão ifm PM1704 para Indústria Alimentícia, -1 a 10 bar, IO-Link

O ifm PM1704 é um sensor eletrônico de pressão para montagem faceada, destinado à medição de pressão relativa e vácuo em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 10 bar e oferece saída analógica de 4 a 20 mA com escala ajustável e comunicação IO-Link. Possui conexão de processo G 1 Aseptoflex Vario e faixa de temperatura do fluido de -25 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 10 bar
Tipo de pressão	Pressão relativa e vácuo
Saídas	Analógica 4 a 20 mA, escala ajustável, e IO-Link
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Montagem	Embutir frontalmente
Temperatura do fluido	-25 a 150 °C
Alimentação	18 a 30 V DC
Conexão elétrica	1 conector M12, codificação A, 4 contatos banhados a ouro
Proteção do invólucro	IP67, IP68 e IP69K
Materiais em contato com o fluido	Cerâmica Al2O3, aço inoxidável 316L e PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em processos de alimentos e bebidas, conforme a aplicação indicada na ficha.
Instalações com conexão de processo G 1 Aseptoflex Vario, alimentação de 18 a 30 V DC e necessidade de sinal analógico de 4 a 20 mA e/ou IO-Link.
Aplicações cuja temperatura do fluido esteja entre -25 e 150 °C e cuja faixa necessária esteja dentro de -1 a 10 bar.

⚠ Considere outro se precisa de:

Não selecionar quando a faixa de pressão necessária estiver fora de -1 a 10 bar.
Não selecionar para processo que exija conexão mecânica diferente de G 1 Aseptoflex Vario sem confirmar a adaptação apropriada.
Não utilizar fora dos limites informados de alimentação ou temperatura do fluido.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada em processos da indústria alimentícia e de bebidas, com temperatura do fluido entre -25 e 150 °C e medição dentro da faixa de -1 a 10 bar.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos; a compatibilidade específica do meio deve ser confirmada considerando os materiais em contato: cerâmica Al2O3, aço inoxidável 316L e PTFE.
Possibilidade de integração em sistemas com entrada de corrente 4 a 20 mA ou master IO-Link compatível com revisão 1.1 e porta classe A; essa integração depende da configuração elétrica e do sistema de controle.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão ifm PM1704 para Indústria Alimentícia, -1 a 10 bar, IO-Link, verifique estes pontos:

Escolha o PM1704 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 10 bar, montagem faceada G 1 Aseptoflex Vario e saída analógica 4 a 20 mA ajustável ou comunicação IO-Link.

Considere outra configuração quando

A pressão de processo ultrapassar a faixa de medição, a temperatura do fluido estiver fora de -25 a 150 °C ou a conexão de processo requerida não corresponder a G 1 Aseptoflex Vario. Confirme no datasheet do fabricante os requisitos restantes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PM1704	Identificação do sensor.
Tipo de produto	Sensor de pressão eletrônico para embutir frontalmente	Montagem faceada indicada na ficha.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação declarada pelo fabricante.
Meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados na ficha do produto.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão medidos.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia de medição informada na ficha.

Faixa de medição e pressão
Alcance de medição	-1 a 10 bar; -14,5 a 145 psi; -100 a 1000 kPa; -0,1 a 1 MPa	Faixa nominal de medição.
Ponto inicial do sinal analógico	-1 a 8 bar; -14,5 a 116 psi; -0,1 a 0,8 MPa	Intervalo de ajuste do ponto inicial do sinal.
Ponto final do sinal analógico	1 a 10 bar; 14,5 a 145 psi; 0,1 a 1 MPa	Intervalo de ajuste do ponto final do sinal.
Resistência à pressão	50 bar; 725 psi; 5 MPa	Valor de resistência à pressão informado na ficha.
Pressão mínima de ruptura	150 bar; 2175 psi; 15 MPa	Limite de pressão de ruptura especificado.
Resistência contra vácuo	-1000 mbar	Valor declarado para resistência a vácuo.
MAWP em aplicações segundo CRN	50 bar	Pressão máxima de trabalho declarada para aplicações segundo CRN.

Precisão e desvios
Repetibilidade	< ±0,1 % da duração	Valor de repetibilidade informado na ficha.
Desvio de características	< ±0,2 % da duração	Desvio de características declarado.
Estabilidade ao longo do tempo	< ±0,1 % da duração por ano	Estabilidade anual declarada.
Desvio de temperatura, -25 a 15 °C	Desvio de características ±0,05 % da amplitude / 10 K	Faixa de temperatura e referência conforme ficha.
Desvio de temperatura, 80 a 150 °C	Desvio de características ±0,1 % da amplitude / 10 K	Faixa de temperatura e referência conforme ficha.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Consumo informado para ligação a 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Consumo informado para ligação a 3 fios.
Carga máxima	700 Ω (Ub = 24 V; (Ub - 9 V) / 21,5 mA)	Condição de carga declarada para Ub = 24 V.
Proteção contra sobrecarga	Sim	Proteção elétrica indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção elétrica indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção elétrica indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.

Saídas e sinais
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Tipos de sinal declarados.
Saída analógica	Corrente 4 a 20 mA, escala ajustável	Faixa de corrente configurável.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Quantidade de saídas digitais	1	Quantidade indicada na ficha.
Saídas totais	2	Total declarado no cadastro técnico.
Amortecimento da saída analógica dAA	0 a 4 s	Intervalo de ajuste do amortecimento.
Dados do processo analógicos	3	Quantidade declarada na ficha.

Tempos de reação e ciclos
Retardo de prontidão, 2 fios	1 s	Tempo informado para ligação a 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo informado para ligação a 3 fios.
Resposta de passo da saída analógica, 2 fios	30 ms	Tempo informado para ligação a 2 fios.
Resposta de passo da saída analógica, 3 fios	7 ms	Tempo informado para ligação a 3 fios.
Tempo mínimo do ciclo do processo	3,2 ms	Valor mínimo especificado.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima declarada na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital do sensor.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Padrão de comunicação especificado.
Tipo de transferência	COM2, 38,4 kBaud	Modo de transferência declarado.
Classe de porta do master exigida	A	Requisito para a porta do master IO-Link.
Perfil IO-Link	Smart Sensor - SSP 3.1 Measuring Sensor; Common - I&D Identification and Diagnosis	Perfil informado na ficha.
Dados cíclicos IO-Link, pressão	16 bit	Largura dos dados de pressão.
Dados cíclicos IO-Link, estado do dispositivo	4 bit	Largura dos dados de estado.
Resolução IO-Link de pressão	0,002 bar	Resolução declarada para pressão via IO-Link.
Funções IO-Link acíclicas	Indicação específica da aplicação; temperatura interna	Funções acíclicas listadas.
DeviceID suportado (padrão)	662	Identificador padrão informado.
Modo SIO	Não	A ficha indica que o modo SIO não está disponível.
Watchdog integrado	Sim	Recurso informado na ficha.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente especificada.
Temperatura do fluido	-25 a 150 °C	Faixa de temperatura do meio de processo.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP67, IP68 e IP69K	Classes de proteção especificadas.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e condição declarados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g, 10 a 2000 Hz	Ensaio e condição declarados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas.

Dados mecânicos e conexão de processo
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Tipo de montagem	Embutir frontalmente	Montagem faceada indicada.
Diâmetro	30,2 mm	Dimensão declarada.
Comprimento	111 mm	Dimensão declarada.
Invólucro	Cilíndrico	Formato informado.
Materiais do corpo	Aço inoxidável 316L e PBT	Materiais declarados para o corpo.
Materiais em contato com o fluido	Cerâmica 99,9 % Al2O3; aço inoxidável 316L (1.4435), Ra < 0,4 μm / Rz = 4 μm; PTFE	Materiais e acabamento superficial de contato informados.
Torque máximo de aperto	35 Nm	Limite de aperto declarado.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Tipo de conector e contatos especificados.
Peso	307,75 g	Peso indicado nos atributos do produto.

Certificações e vida útil
Certificado UL	J021	Número de aprovação informado.
Certificado de fábrica	Disponível para download no site factory-certificate.ifm	Aviso de aprovação conforme ficha.
MTTF	323 anos	Valor declarado no cadastro técnico; não representa garantia de vida útil.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; modo de transferência COM2, 38,4 kBaud; classe de porta do master exigida: A.

• Saída analógica de corrente 4 a 20 mA, com escala ajustável.

• A ficha informa modo SIO: não.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC. Verifique a pinagem no datasheet do fabricante antes de ligar; não há diagrama de pinagem fornecido separadamente nos dados disponíveis.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario, para montagem faceada. Compatibilidade mecânica depende de a conexão do processo aceitar essa interface.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com porta classe A e suporte a revisão 1.1	✓	A ficha especifica IO-Link revisão 1.1 e classe de porta do master exigida A.
Entrada analógica de corrente compatível com sinal 4 a 20 mA	✓	O sensor fornece saída analógica de corrente de 4 a 20 mA, com escala ajustável.
Processo com conexão G 1 Aseptoflex Vario e montagem faceada	✓	Essa é a conexão de processo e o tipo de montagem especificados para o produto.
Processo que exige faixa de medição fora de -1 a 10 bar	✗	A faixa de medição declarada é -1 a 10 bar; não atende a medições fora desses limites.
Alimentação elétrica fora de 18 a 30 V DC	✗	A tensão de operação especificada é 18 a 30 V DC.
Fluido com temperatura abaixo de -25 °C ou acima de 150 °C	✗	A faixa de temperatura do fluido especificada é -25 a 150 °C.

INSTALAÇÃO

Como instalar o Sensor de Pressão ifm PM1704 para Indústria Alimentícia, -1 a 10 bar, IO-Link

Confirme que a faixa de pressão, a temperatura do fluido e a temperatura ambiente da aplicação estão dentro dos limites especificados.
Verifique se o ponto de instalação aceita conexão G 1 Aseptoflex Vario e montagem faceada.
Instale a vedação e monte o sensor conforme as instruções do fabricante; não exceda o torque máximo de 35 Nm.
Conecte o M12 codificação A à alimentação de 18 a 30 V DC e ao circuito de saída adequado; consulte a documentação para a pinagem.
Para IO-Link, utilize master com porta classe A e configuração compatível com revisão 1.1; para saída analógica, configure a escala 4 a 20 mA conforme a faixa desejada.
Após a instalação, confirme a vedação do processo, a leitura de pressão e o sinal no sistema de controle antes da operação.

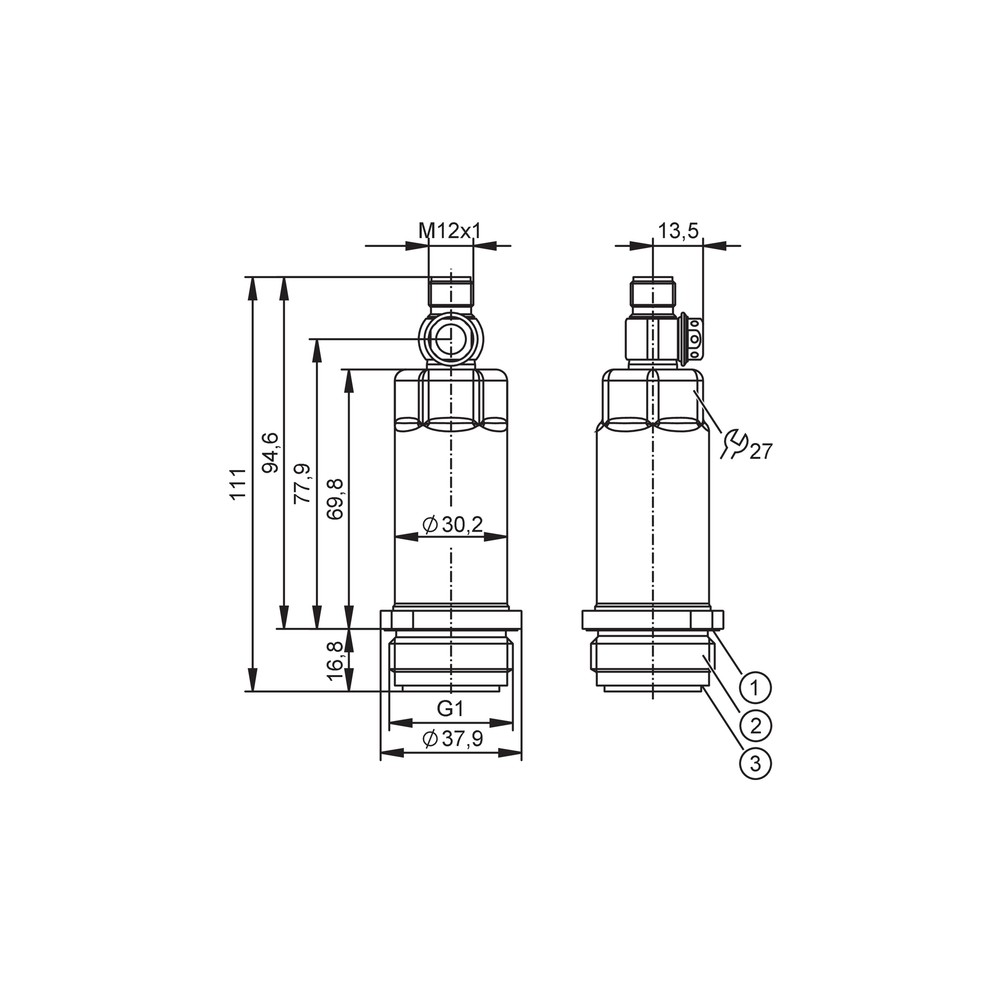

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de pressão no sistema de controle.	Alimentação fora da faixa especificada, conexão elétrica incorreta ou circuito de entrada incompatível com a saída selecionada.	Meça a alimentação no conector e confirme que está entre 18 e 30 V DC; revise a pinagem e confira se o controlador está configurado para 4 a 20 mA ou IO-Link conforme a ligação.
O sinal analógico fica saturado ou não corresponde à pressão aplicada.	Escala analógica configurada com pontos inicial e final diferentes dos esperados pela aplicação.	Confira no sensor e no controlador os pontos configurados; a ficha informa ponto inicial ajustável de -1 a 8 bar e ponto final de 1 a 10 bar.
O master não estabelece comunicação IO-Link.	Porta do master incompatível com o requisito, configuração de comunicação incorreta ou ligação elétrica inadequada.	Confirme porta classe A, revisão IO-Link 1.1, COM2 a 38,4 kBaud e ligação conforme o datasheet; a ficha indica que o modo SIO não está disponível.
Há vazamento ou leitura instável após a montagem.	Conexão de processo ou vedação inadequada, ou aperto fora do limite especificado.	Confirme a interface G 1 Aseptoflex Vario, inspecione a vedação e verifique o torque aplicado sem exceder 35 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet PM1704 em português (Datasheet) Desenho em escala PM1704 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PM1704 e para que tipo de processo ele serve?

É um sensor eletrônico para medir pressão relativa e vácuo, com montagem faceada. A ficha indica aplicação na indústria alimentícia e de bebidas.

Quais sinais de saída e conexão de processo ele oferece?

Oferece saída analógica de corrente 4 a 20 mA com escala ajustável e IO-Link. A conexão mecânica de processo é G 1 Aseptoflex Vario.

O produto acompanha cabo, master IO-Link ou adaptador de processo?

A ficha disponível não informa acessórios inclusos, portanto não é possível confirmar cabo, master ou adaptador na embalagem. Verifique a composição do fornecimento com o vendedor antes da compra.

Posso usar este sensor com uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 com cone de vedação Aseptoflex Vario. A ficha não confirma compatibilidade com outras interfaces; confira a conexão da instalação e a documentação do fabricante.

Este modelo mede pressão acima de 10 bar?

Não, a faixa de medição especificada termina em 10 bar. Para uma faixa superior, selecione um sensor cuja faixa nominal cubra a pressão exigida.

Posso operar o PM1704 com alimentação diferente de 18 a 30 V DC?

A ficha especifica alimentação de 18 a 30 V DC. Não há informação que valide operação fora dessa faixa.

O sensor está ligado, mas o PLC não recebe sinal; o que verifico antes de trocar?

Confirme primeiro a alimentação, a pinagem do M12 e se a entrada do PLC corresponde ao sinal analógico ou IO-Link usado. Para IO-Link, verifique também a porta classe A e a configuração de comunicação.

A leitura de 4 a 20 mA não coincide com a pressão indicada; qual pode ser a causa?

Uma causa possível é a escala ajustável estar configurada com pontos inicial e final diferentes dos esperados. Confira esses ajustes no sensor e no sistema de controle antes de substituir o equipamento.

Como decidir entre usar a saída analógica e IO-Link neste modelo?

Use 4 a 20 mA quando o sistema receber esse sinal analógico e IO-Link quando houver um master compatível com revisão 1.1 e porta classe A. A ficha informa que o modo SIO não está disponível.

Que cuidados devo ter ao instalar o PM1704?

Confirme a conexão G 1 Aseptoflex Vario, a faixa de temperatura e a alimentação antes da montagem. Respeite o torque máximo de 35 Nm e consulte o datasheet para pinagem e instruções detalhadas.

GLOSSÁRIO TÉCNICO

IO-Link

Interface digital de comunicação entre o sensor e um master compatível. (Ref.: revisão 1.1; IEC 61131-9)

Aseptoflex Vario

Interface de processo com rosca externa G 1 e cone de vedação especificada para este sensor. (Ref.: conexão de processo G 1 Aseptoflex Vario)

Pressão relativa

Medição de pressão referenciada à pressão ambiente, conforme o tipo de pressão indicado para o sensor. (Ref.: tipo de pressão: pressão relativa)

Saída 4 a 20 mA

Sinal analógico de corrente cuja escala pode ser ajustada para representar a faixa de medição configurada. (Ref.: corrente de saída 4 a 20 mA)

Montagem faceada

Instalação em que a superfície de medição fica nivelada com a parede do ponto de processo. (Ref.: tipo de montagem: embutir frontalmente)

Ligações relacionadas com "PM1704 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PM1704 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
