Sensor de Pressão IFM PM1703 - Indústria Alimentícia

Pré-visualizar: PM1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar IO-Link

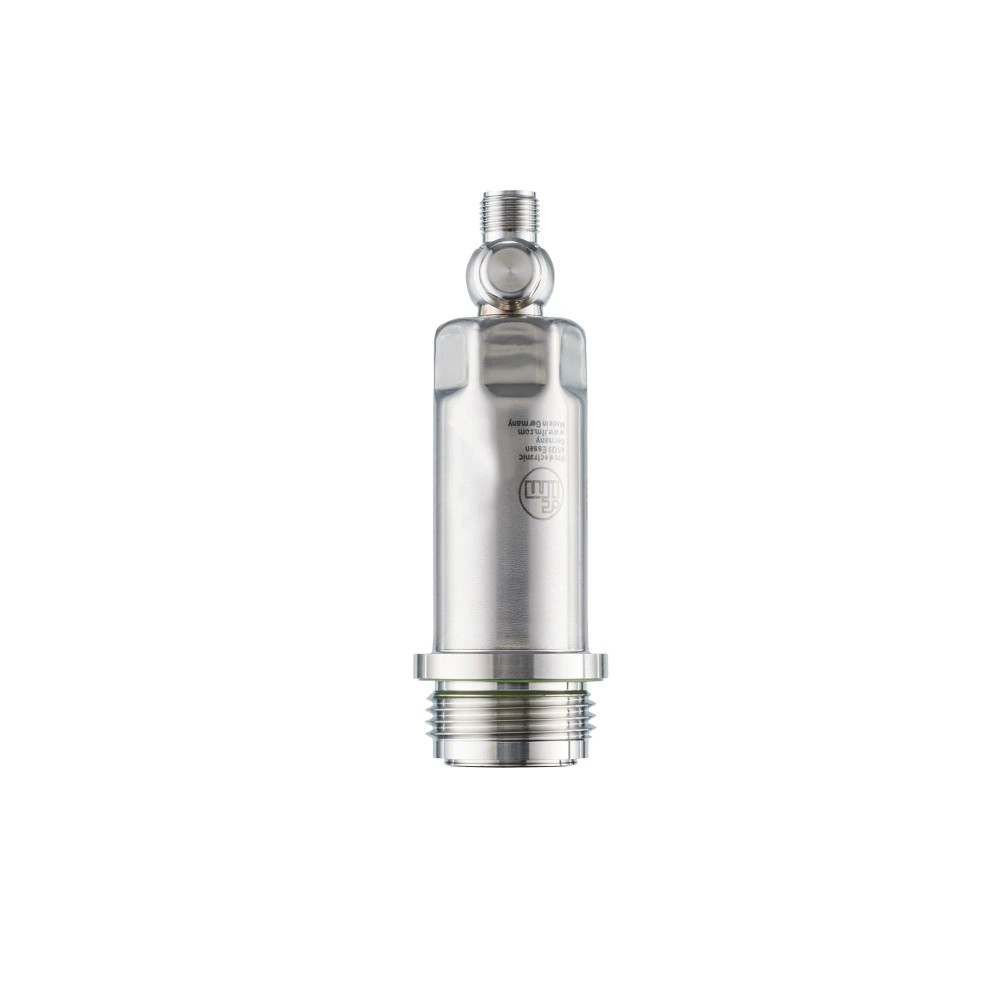

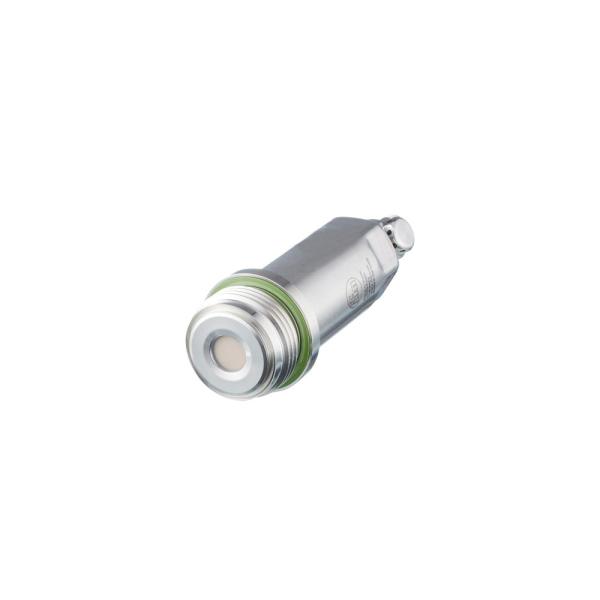

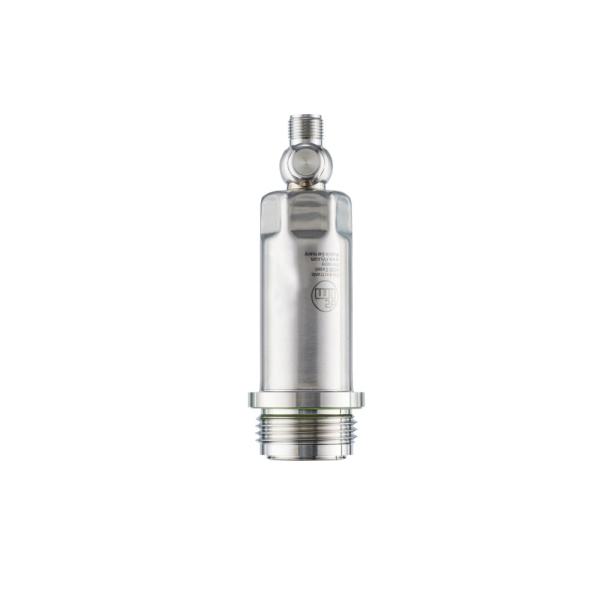

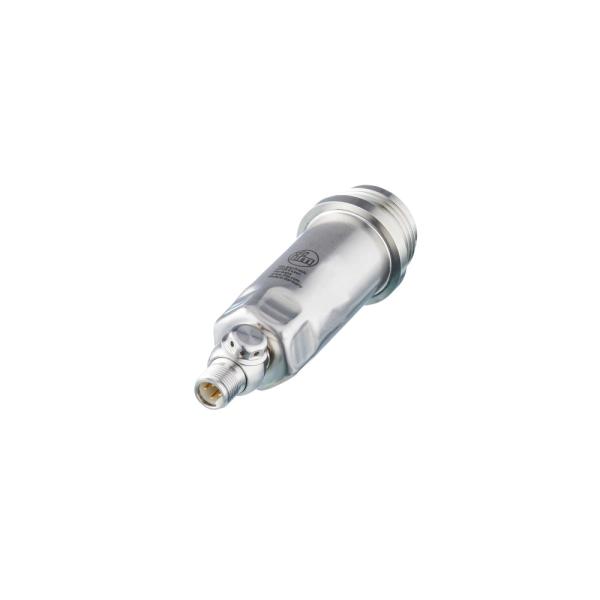

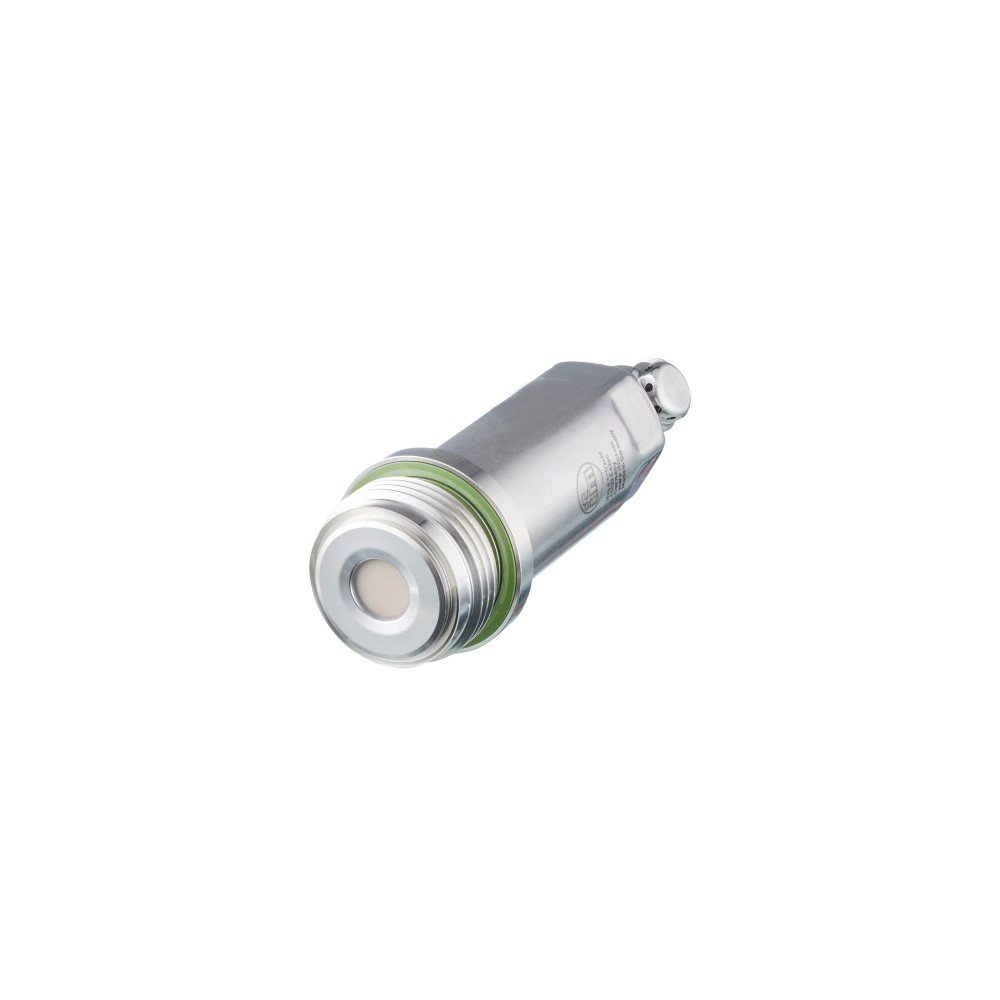

PM1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar IO-Link

Imagem meramente ilustrativa

R$ 5.804,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1703
EAN: 4021179308335
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PM1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 25 bar, incluindo medição de vácuo

Sinal de saída

4–20 mA com escala ajustável e IO-Link

Conexão de processo

G 1 externa, Aseptoflex Vario

Conexão elétrica

M12 codificação A, 4 contatos

Alimentação

18 a 30 V DC

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PM1703 IFM – Sensor de pressão para montagem frontal, -1 a 25 bar, IO-Link, saída 4–20 mA, conexão Aseptoflex Vario

O IFM PM1703 é um sensor eletrônico de pressão para montagem frontal, destinado a aplicações na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo na faixa de -1 a 25 bar. Possui saída analógica de 4–20 mA com escala ajustável e comunicação IO-Link. A conexão de processo é G 1 com cone de vedação Aseptoflex Vario.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 25 bar; -14,6 a 362,6 psi; -0,1 a 2,5 MPa
Tipo de pressão	Pressão relativa e vácuo
Saídas	1 saída analógica 4–20 mA, de escala ajustável; 1 saída digital IO-Link
Comunicação	IO-Link COM2, 38,4 kBaud, revisão 1.1
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Conexão elétrica	1 conector M12, codificação A, 4 contatos dourados
Tensão de operação	18 a 30 V DC
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP67, IP68 e IP69K
Montagem e dimensões	Montagem frontal; Ø 30,2 mm; comprimento 111 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição frontal de pressão relativa ou vácuo em aplicações alimentícias e de bebidas, respeitando a faixa de -1 a 25 bar e as condições de processo especificadas.
Instalações que utilizem conexão de processo G 1 externa com cone de vedação Aseptoflex Vario.
Sistemas de controle que aceitem sinal analógico 4–20 mA ou comunicação IO-Link e alimentação de 18 a 30 V DC.
Aplicações com temperatura do fluido entre -25 e 150 °C e montagem compatível com o formato cilíndrico de Ø 30,2 mm.

⚠ Considere outro se precisa de:

Aplicações cuja pressão medida exceda a faixa de -1 a 25 bar; a resistência à pressão informada é 100 bar e não deve ser confundida com a faixa de medição.
Instalações com conexão de processo diferente de G 1 Aseptoflex Vario sem confirmação de adaptador ou compatibilidade mecânica.
Sistemas que exijam exclusivamente uma interface de comunicação diferente de IO-Link e não aceitem a saída analógica 4–20 mA.
Aplicações cuja temperatura do fluido fique fora de -25 a 150 °C.

APLICAÇÕES E USO

Aplicação declarada: montagem frontal em equipamentos da indústria alimentícia e de bebidas, para medição de pressão relativa ou vácuo dentro da faixa especificada.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos. A compatibilidade efetiva depende da composição do meio e dos materiais em contato; confirme os requisitos do processo com a documentação do fabricante.
Pode ser integrado a sistemas com entrada analógica 4–20 mA ou comunicação IO-Link, desde que alimentação, conexões e condições de processo estejam de acordo com a ficha.
Limite de operação do fluido: -25 a 150 °C. A temperatura ambiente informada é -25 a 80 °C; considerar esses limites separadamente ao projetar a instalação.

COMO ESCOLHER

Antes de comprar o PM1703 IFM – Sensor de pressão para montagem frontal, -1 a 25 bar, IO-Link, saída 4–20 mA, conexão Aseptoflex Vario, verifique estes pontos:

Escolha o PM1703 quando

A aplicação exigir medição de pressão relativa ou vácuo até 25 bar, montagem frontal, conexão G 1 Aseptoflex Vario e saída 4–20 mA ajustável ou IO-Link.

Avalie outra configuração quando

A faixa de pressão, a temperatura do fluido, a conexão de processo ou as interfaces requeridas não coincidirem com os dados do PM1703. Confirme no datasheet do fabricante os requisitos completos da aplicação e do sistema de controle antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor eletrônico de pressão para montagem frontal	Identificação do produto conforme os dados do anúncio.
Modelo e SKU	PM1703	Código do modelo para identificação e seleção.
Marca	IFM	Fabricante informado no anúncio.
Aplicação indicada	Montagem frontal para indústria alimentícia e de bebidas	Aplicação declarada nos dados do produto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados na ficha; confirmar compatibilidade do fluido com os materiais em contato.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento de medição informada na ficha.
Característica especial	Contatos banhados a ouro	Característica declarada para o produto.

Faixa de medição e pressão
Faixa de medição	-1 a 25 bar; -14,6 a 362,6 psi; -0,1 a 2,5 MPa	Faixa de medição declarada; inclui pressão relativa e vácuo.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados para o modelo.
Resistência à pressão	100 bar; 1450 psi; 10 MPa	Valor de resistência informado; não equivale à faixa de medição.
Pressão mínima de ruptura	350 bar; 5075 psi; 35 MPa	Valor mínimo de pressão de ruptura informado na ficha.
Resistência contra vácuo	-1000 mbar	Limite informado para resistência contra vácuo.
MAWP em aplicações segundo CRN	60 bar	Valor especificado para aplicações segundo CRN.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos indicada na ficha; condições de ensaio não detalhadas no contexto.

Saídas e comunicação
Saída analógica	1 saída 4–20 mA, escala ajustável	Sinal analógico disponível; o intervalo pode ser ajustado.
Saída digital	1 saída IO-Link	Saída digital especificada para comunicação IO-Link.
Interface IO-Link	COM2, 38,4 kBaud, revisão 1.1, SDCI IEC 61131-9	Parâmetros da interface de comunicação informados pelo fabricante.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Faixa informada para ligação a 2 fios.
Consumo de corrente, 3 fios	Menor que 45 mA	Limite informado para ligação a 3 fios.
Watchdog integrado	Sim	Recurso indicado na ficha do produto.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe de proteção declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha; não substitui a conferência da ligação elétrica.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Valor de resistência de isolamento especificado.
Conexão elétrica	1 conector M12, codificação A, 4 contatos dourados	Tipo e configuração do conector informados para a conexão elétrica.

Conexão de processo e montagem
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada; confirmar correspondência com a instalação.
Tipo de montagem	Embutir frontalmente	Configuração de montagem indicada no anúncio.
Invólucro	Cilíndrico	Formato construtivo indicado na ficha.
Diâmetro	30,2 mm	Dimensão informada para o corpo.
Comprimento	111 mm	Dimensão informada para o produto.
Torque máximo de aperto	35 Nm	Limite de aperto informado; observar o procedimento do fabricante.

Materiais
Materiais de construção	Aço inoxidável 1.4404 / 316L; PBT	Materiais de construção declarados para o produto.
Materiais em contato com o fluido	Cerâmica 99,9% Al2O3; aço inoxidável 1.4435 / 316L; PTFE	Materiais informados para as partes em contato com o fluido.
Rugosidade da superfície em contato com o fluido	Ra < 0,4 µm; Rz = 4 µm	Valores de acabamento superficial declarados na ficha.

Condições ambientais e proteção
Temperatura do fluido	-25 a 150 °C	Faixa de temperatura especificada para o fluido.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40 a 100 °C	Limites de armazenamento especificados.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados; condições específicas de ensaio devem ser consultadas na documentação do fabricante.

Certificações e conformidade
Certificações e testes	3-A, ACS, CE, CRN, cULus Listed, EC 1935/2004, EHEDG Certified, FCM CN, FCM JP, FDA, IO-Link, NSF, Reg31, UKCA	Relação de certificações e conformidades listadas na ficha do produto.

Dados físicos e identificação logística
Peso	307,6 g	Peso informado no conjunto de dados do produto.
GTIN	4021179308335	Código de identificação comercial informado.
Part number	PM1703	Número de peça do fabricante.
NCM	9026.20.90	Classificação fiscal informada no contexto.

COMPATIBILIDADE

Comunicação

• IO-Link COM2, 38,4 kBaud, revisão 1.1, SDCI IEC 61131-9.

• Saída analógica 4–20 mA, com escala ajustável.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Tensão de operação: 18 a 30 V DC. A ficha não especifica o pinout; consulte o datasheet oficial antes de ligar os condutores.

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario. Verifique a compatibilidade mecânica e de vedação com a conexão existente antes da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de aquisição com entrada analógica 4–20 mA e alimentação de 18 a 30 V DC.	✓	O sensor dispõe de uma saída analógica 4–20 mA de escala ajustável e opera nessa faixa de alimentação.
Sistema de automação com IO-Link COM2, 38,4 kBaud e revisão 1.1.	✓	Esses parâmetros de interface estão especificados para o produto.
Conexão de processo G 1 externa com vedação Aseptoflex Vario.	✓	Corresponde à conexão de processo informada para o PM1703.
Processo que exige medir fora da faixa de -1 a 25 bar ou com fluido fora de -25 a 150 °C.	✗	A condição excede a faixa de medição ou a temperatura de fluido especificada.
Instalação que exige conexão de processo diferente, sem adaptador ou confirmação de compatibilidade.	✗	A conexão especificada é G 1 externa com cone Aseptoflex Vario; não há dados que confirmem compatibilidade direta com outras conexões.

INSTALAÇÃO

Como instalar o PM1703 IFM – Sensor de pressão para montagem frontal, -1 a 25 bar, IO-Link, saída 4–20 mA, conexão Aseptoflex Vario

Confirme que a faixa de pressão, o tipo de pressão e a temperatura do fluido atendem aos limites da aplicação.
Verifique se a conexão de processo existente corresponde à rosca G 1 externa com cone Aseptoflex Vario; não force o encaixe se houver divergência.
Planeje a montagem frontal e confira o espaço disponível considerando o diâmetro de 30,2 mm e o comprimento de 111 mm.
Instale e aperte conforme o procedimento aplicável do fabricante, sem exceder o torque máximo informado de 35 Nm.
Conecte o M12 codificação A de 4 contatos e confirme alimentação de 18 a 30 V DC; consulte o datasheet para a atribuição dos pinos.
Configure a entrada utilizada — 4–20 mA com escala ajustável ou IO-Link — e verifique a leitura em condições controladas antes de liberar o processo.

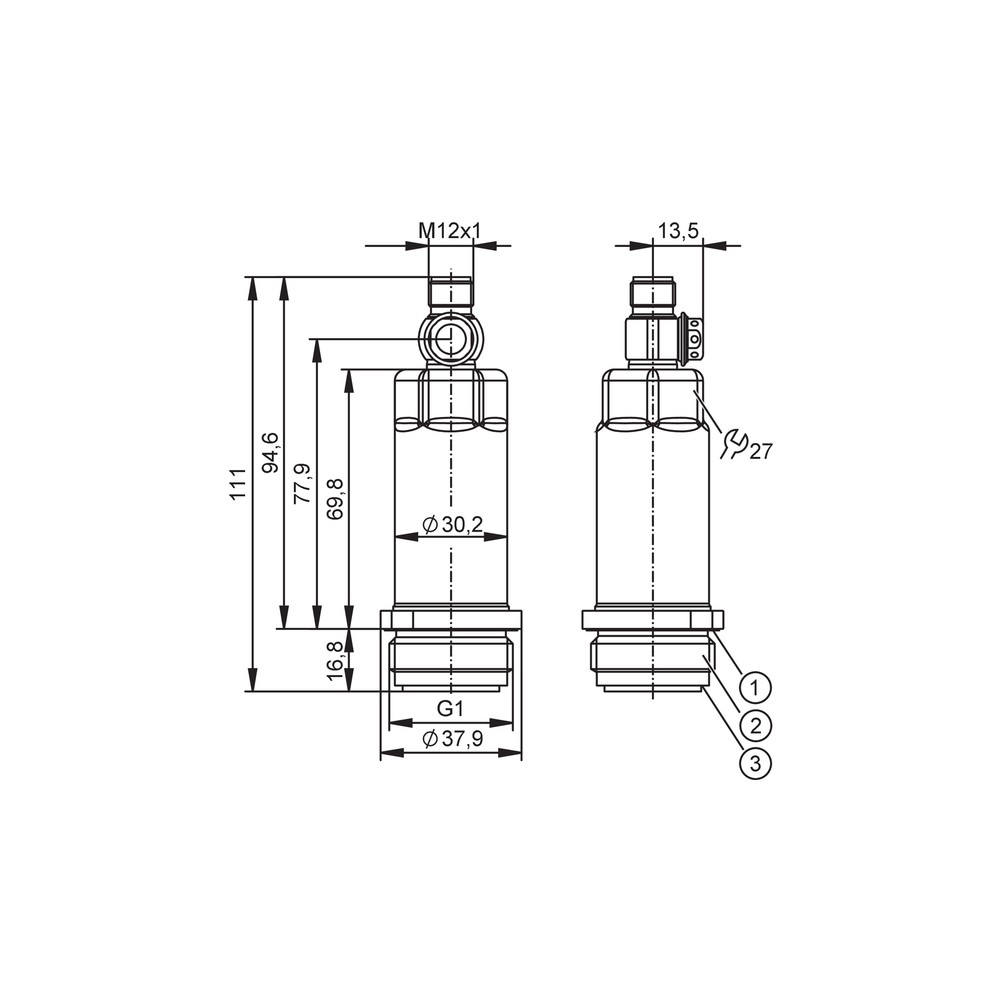

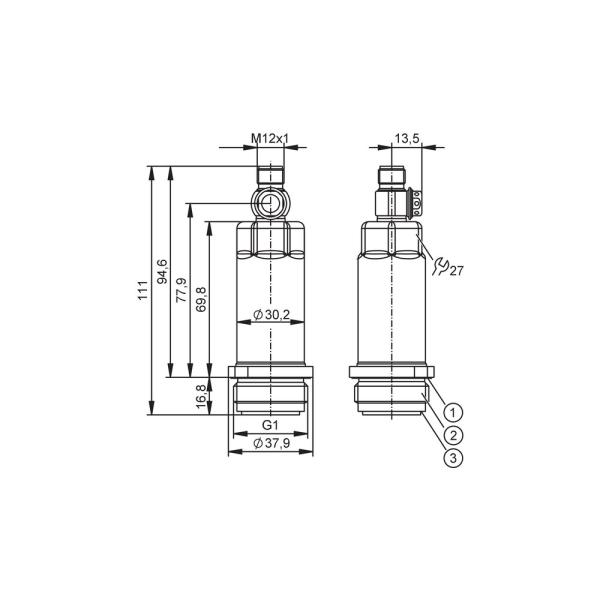

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de pressão fica ausente ou instável no sistema de controle.	Alimentação, conexão M12 ou configuração da entrada podem não corresponder à instalação.	Verifique a alimentação dentro de 18 a 30 V DC, o assentamento do conector e a configuração da entrada; compare a ligação com o datasheet.
O valor recebido pela entrada analógica não corresponde à faixa esperada.	A escala da saída 4–20 mA pode não estar configurada para a faixa requerida, ou a entrada do controlador pode estar configurada de modo diferente.	Confira a escala ajustada no sensor e a configuração da entrada analógica no sistema de controle.
O sistema não estabelece comunicação IO-Link com o sensor.	Parâmetros de comunicação ou configuração do mestre podem não corresponder à interface IO-Link especificada.	Confirme que o sistema suporta IO-Link COM2 a 38,4 kBaud e revisão 1.1; consulte o fabricante para os parâmetros de configuração.
Há vazamento ou dificuldade de encaixe na conexão de processo.	A conexão instalada pode não corresponder à G 1 com cone Aseptoflex Vario, ou a montagem pode não seguir o procedimento aplicável.	Confira o tipo de rosca e a geometria de vedação da instalação em relação ao desenho e ao datasheet; não compense incompatibilidade aumentando o torque.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PM1703, em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PM1703 e para que serve?

É um sensor eletrônico para montagem frontal que mede pressão relativa e vácuo em aplicações alimentícias e de bebidas. Sua faixa é de -1 a 25 bar.

Quais sinais e protocolos o PM1703 oferece?

O sensor oferece saída analógica 4–20 mA com escala ajustável e comunicação IO-Link. A interface IO-Link especificada é COM2, 38,4 kBaud, revisão 1.1.

Qual conexão de processo e conexão elétrica ele usa?

A conexão de processo é G 1 externa com cone de vedação Aseptoflex Vario. A conexão elétrica é um M12 codificação A com 4 contatos dourados.

O produto acompanha cabo, adaptador ou outros acessórios?

Não há acessórios informados na ficha fornecida. Confirme com o fornecedor o conteúdo efetivo do fornecimento antes da compra.

Este sensor serve para pressões acima de 25 bar?

Não para medição acima de 25 bar, pois esse é o limite superior da faixa de medição. A resistência à pressão informada não amplia a faixa de medição.

Posso usar o PM1703 com uma conexão de processo diferente de G 1 Aseptoflex Vario?

A ficha especifica conexão G 1 externa com cone Aseptoflex Vario e não confirma compatibilidade direta com outras conexões. Verifique a compatibilidade mecânica e de vedação antes de selecionar adaptadores.

O sensor está instalado, mas o sinal 4–20 mA não corresponde à pressão esperada; o que verifico?

Confira primeiro a escala ajustável configurada no sensor e a configuração da entrada analógica do controlador. Verifique também alimentação e ligação conforme o datasheet.

O mestre não reconhece o sensor por IO-Link; o que devo conferir?

Confirme se o mestre suporta IO-Link COM2 a 38,4 kBaud e revisão 1.1. Verifique também a conexão elétrica e os parâmetros de comunicação configurados.

O que preciso conferir antes de instalar o PM1703?

Compare a conexão da instalação com G 1 Aseptoflex Vario e confira espaço, limites de pressão e temperatura. Para a montagem, respeite o torque máximo informado de 35 Nm e consulte o datasheet.

O PM1703 pode ser ligado a uma alimentação de 24 V DC?

Sim, 24 V DC está dentro da faixa de operação especificada de 18 a 30 V DC. A ligação deve seguir o esquema do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital especificada para troca de dados entre o sensor e um sistema compatível. (Ref.: COM2, 38,4 kBaud, revisão 1.1)

4–20 mA

Sinal analógico de corrente usado para transmitir a medição ao sistema de controle. (Ref.: saída analógica 4–20 mA, escala ajustável)

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca G 1 externa do sensor. (Ref.: conexão de processo G 1 com cone de vedação Aseptoflex Vario)

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica; o produto também é especificado para medição de vácuo. (Ref.: tipo de pressão relativa e vácuo)

Grau de proteção IP

Classificação de proteção do invólucro conforme a designação IP indicada pelo fabricante. (Ref.: IP67, IP68 e IP69K)
