- Referência do fabricante: PM1617
- EAN: 4021179308311
- NCM do produto: 90262090
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

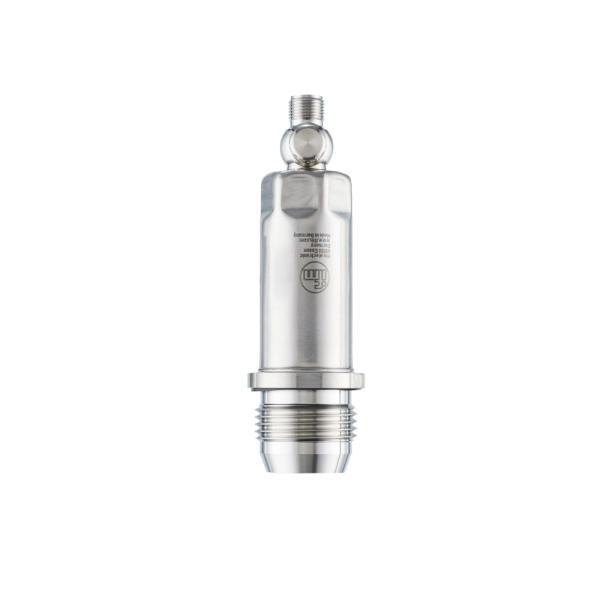

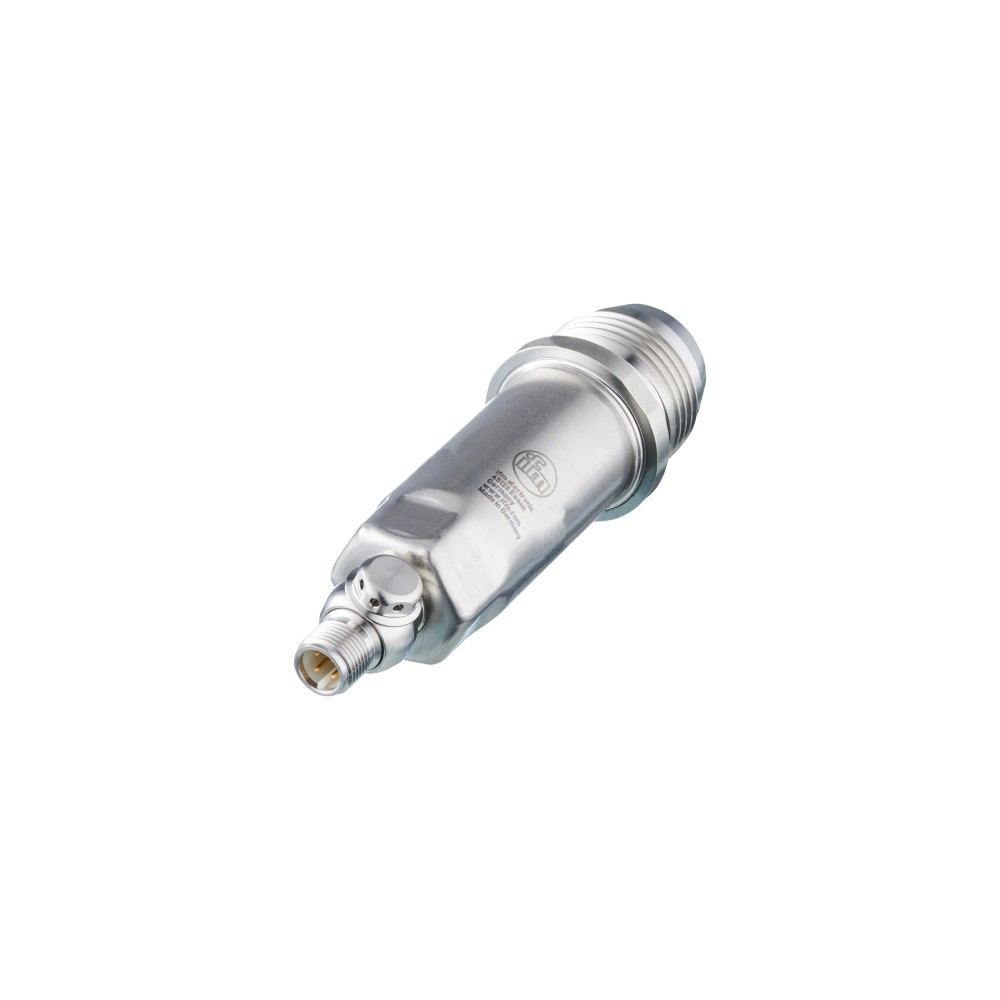

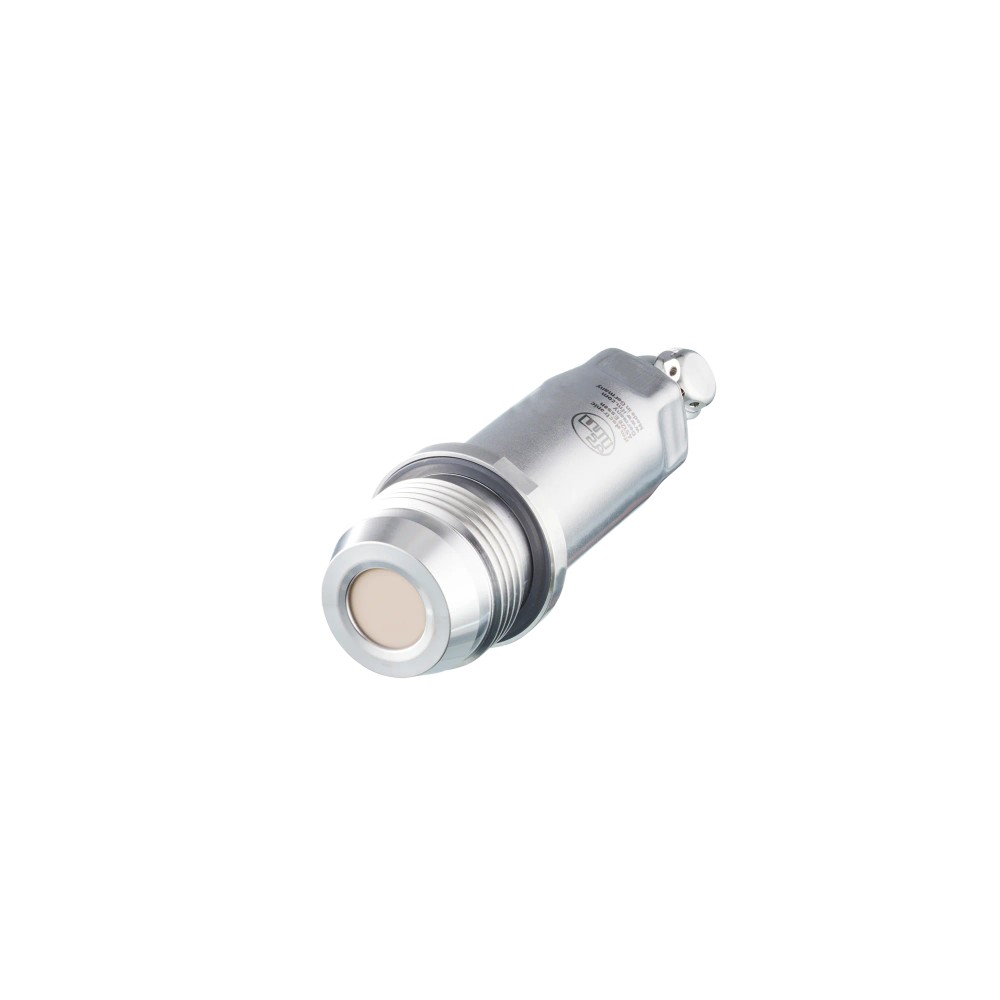

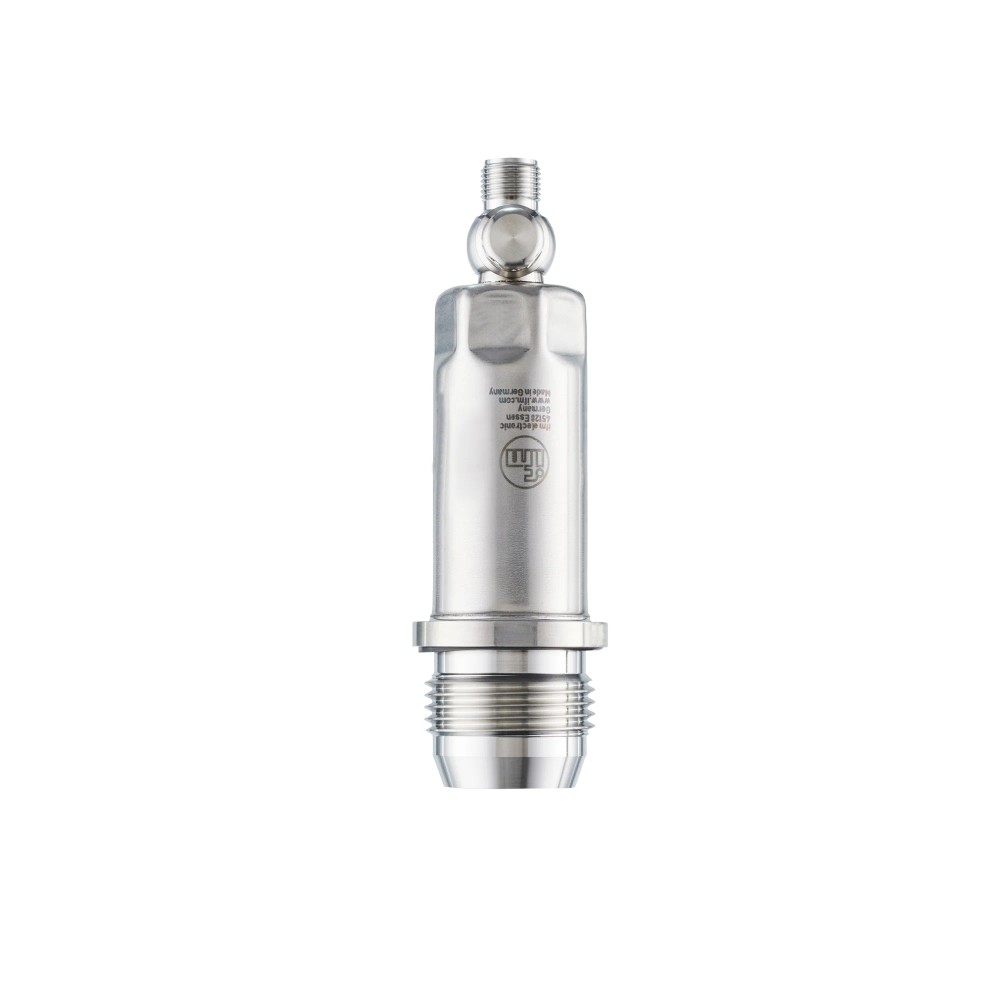

Sobre o Sensor de pressão ifm PM1617 para embutir frontalmente, pressão relativa, -0,1 a 1,6 bar, IO-Link e 4...20 mA
O ifm PM1617 é um sensor eletrônico de pressão relativa para montagem embutida frontalmente, descrito para aplicações na indústria alimentícia e de bebidas. Mede de -0,1 a 1,6 bar e oferece comunicação IO-Link, além de saída analógica de 4...20 mA com escala ajustável. Sua conexão de processo é G 1 com rosca externa e cone de vedação, e a temperatura de operação indicada para o fluido é de -25 a 150 °C.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo / SKU | PM1617 |
| Tipo de pressão | Relativa |
| Faixa de medição | -0,1 a 1,6 bar |
| Sinais de saída | IO-Link e 4...20 mA, escala ajustável |
| Conexão de processo | G 1, rosca externa com cone de vedação |
| Montagem | Embutir frontalmente |
| Temperatura do fluido | -25 a 150 °C |
| Grau de proteção | IP 67, IP 68 e IP 69K |
| Alimentação | 18...30 V DC |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações de medição de pressão relativa em processos da indústria alimentícia e de bebidas, conforme a aplicação indicada para o modelo.
- Instalações que exijam montagem embutida frontalmente e conexão de processo G 1 externa com cone de vedação.
- Sistemas cuja faixa de operação esteja dentro de -0,1 a 1,6 bar e cuja temperatura do fluido esteja entre -25 e 150 °C.
- Sistemas de controle compatíveis com IO-Link ou entrada analógica de 4...20 mA, observando alimentação de 18...30 V DC.
⚠ Considere outro se precisa de:
- Aplicações que exijam pressão absoluta ou diferencial: o tipo informado para este modelo é pressão relativa.
- Processos cuja faixa necessária ultrapasse -0,1 a 1,6 bar ou cuja temperatura do fluido fique fora de -25 a 150 °C.
- Instalações sem conexão mecânica compatível com G 1 externa com cone de vedação, salvo uso de uma adaptação validada para o processo.
- Não selecionar apenas pelo grau IP como comprovação de compatibilidade sanitária ou de materiais: validar requisitos específicos do processo no datasheet do fabricante.
APLICAÇÕES E USO
- Uso declarado: medição de pressão em montagem faceada para a indústria alimentícia e de bebidas; a ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos. A compatibilidade com cada meio deve ser validada pelos materiais em contato e pelas condições reais do processo.
- Possibilidade condicionada: integração a sistemas de controle por IO-Link ou sinal analógico 4...20 mA, desde que a interface, a carga máxima, a alimentação e a pinagem sejam compatíveis com o equipamento receptor.
- Limites de seleção: pressão relativa entre -0,1 e 1,6 bar e temperatura do fluido entre -25 e 150 °C; não extrapolar esses limites para definir o ponto de operação.
COMO ESCOLHER
Antes de comprar o Sensor de pressão ifm PM1617 para embutir frontalmente, pressão relativa, -0,1 a 1,6 bar, IO-Link e 4...20 mA, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | ifm electronic | Identificação do fabricante conforme os dados do produto. |
| Modelo e SKU | PM1617 | Código de identificação do sensor. |
| GTIN | 4021179308311 | Identificador comercial informado para o produto. |
| Tipo de produto | Sensor eletrônico de pressão para embutir frontalmente | Descrição funcional e de montagem. |
| Aplicação indicada | Montagem faceada para a indústria alimentícia e de bebidas | Aplicação declarada nos dados do produto. |
| Meios indicados na ficha | Meios pastosos e sólidos; fluidos líquidos e gasosos | Meios listados nos dados técnicos; verificar compatibilidade química e de processo antes do uso. |
| Medição e pressão | ||
|---|---|---|
| Tipo de pressão | Pressão relativa | Referência de medição indicada para o modelo. |
| Faixa de medição | -0,1...1,6 bar; -100...1600 mbar; -1,45...23,21 psi; -10...160 kPa | Faixa nominal informada; selecionar somente quando cobrir a pressão requerida pelo processo. |
| Resistência contra vácuo | -1000 mbar | Valor indicado nos dados técnicos; não substitui a faixa de medição. |
| Resistência à pressão | 15000 mbar (1500 kPa / 215 psi) | Valor de resistência informado na ficha, distinto da faixa de medição. |
| Pressão mínima de ruptura | 40000 mbar (4000 kPa / 580 psi) | Limite de ruptura informado; não deve ser usado como pressão operacional. |
| Elemento de medição | Célula de medição de pressão com capacidade cerâmica | Tecnologia do elemento de medição informada para o produto. |
| Dados elétricos | ||
|---|---|---|
| Alimentação | 18...30 V DC | Faixa de tensão de alimentação especificada. |
| Classe de proteção elétrica | III | Classificação indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Recurso informado nos dados elétricos; não dispensa ligação conforme a pinagem. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Valor de referência indicado para isolamento elétrico. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados | Tipo de conector e contatos informados para interface elétrica. |
| Saídas e interfaces | ||
|---|---|---|
| Sinais de saída | IO-Link e 4...20 mA | Opções de sinal de saída informadas para integração ao sistema de controle. |
| Saída analógica | 4...20 mA, escala ajustável | Sinal analógico com escala configurável conforme os dados do produto. |
| Carga máxima da saída analógica | 700 Ω | Limite de carga informado para a saída analógica. |
| Quantidade de saídas analógicas | 1 | Quantidade indicada na ficha. |
| Quantidade de saídas digitais | 1 (IO-Link) | Quantidade indicada para a interface digital. |
| Interface de comunicação | IO-Link | Protocolo de comunicação informado. |
| Revisão IO-Link | 1.1 | Revisão declarada para comunicação IO-Link. |
| Padrão SDCI | IEC 61131-9 | Padrão associado à interface indicado na ficha. |
| Modo de transferência | COM2 (38,4 kBaud) | Taxa/modo de comunicação informados. |
| Watchdog integrado | Sim | Presença de watchdog declarada nos dados do produto. |
| Condições de processo e ambientais | ||
|---|---|---|
| Temperatura de operação do fluido | -25...150 °C | Intervalo informado para o fluido; validar também limites do conjunto instalado no datasheet. |
| Grau de proteção | IP 67; IP 68; IP 69K | Classificações de proteção indicadas; condições de ensaio e instalação devem ser verificadas na documentação do fabricante. |
| Materiais e contato com o fluido | ||
|---|---|---|
| Material do corpo | 1.4404 (aço inoxidável 316L) e PBT | Materiais declarados para o corpo. |
| Materiais em contato com o fluido | Cerâmica (99,9% Al2O3), aço inoxidável 1.4435 (316L) e PTFE | Materiais listados para partes em contato com o fluido; validar compatibilidade química com o meio. |
| Acabamento indicado para material em contato | Ra < 0,4 µm; Rz = 4 µm | Parâmetros de superfície informados para os materiais em contato com o fluido. |
| Característica dos contatos | Contatos banhados a ouro | Característica especial indicada na ficha. |
| Dados mecânicos e montagem | ||
|---|---|---|
| Tipo de montagem | Embutir frontalmente | Orientação de montagem informada para instalação faceada. |
| Conexão de processo | G 1, rosca externa com cone de vedação | Interface mecânica de processo; conferir correspondência dimensional e solução de vedação. |
| Comprimento da conexão de processo | 27 mm | Dimensão indicada nos dados da conexão. |
| Invólucro | Cilíndrico | Formato informado para o invólucro. |

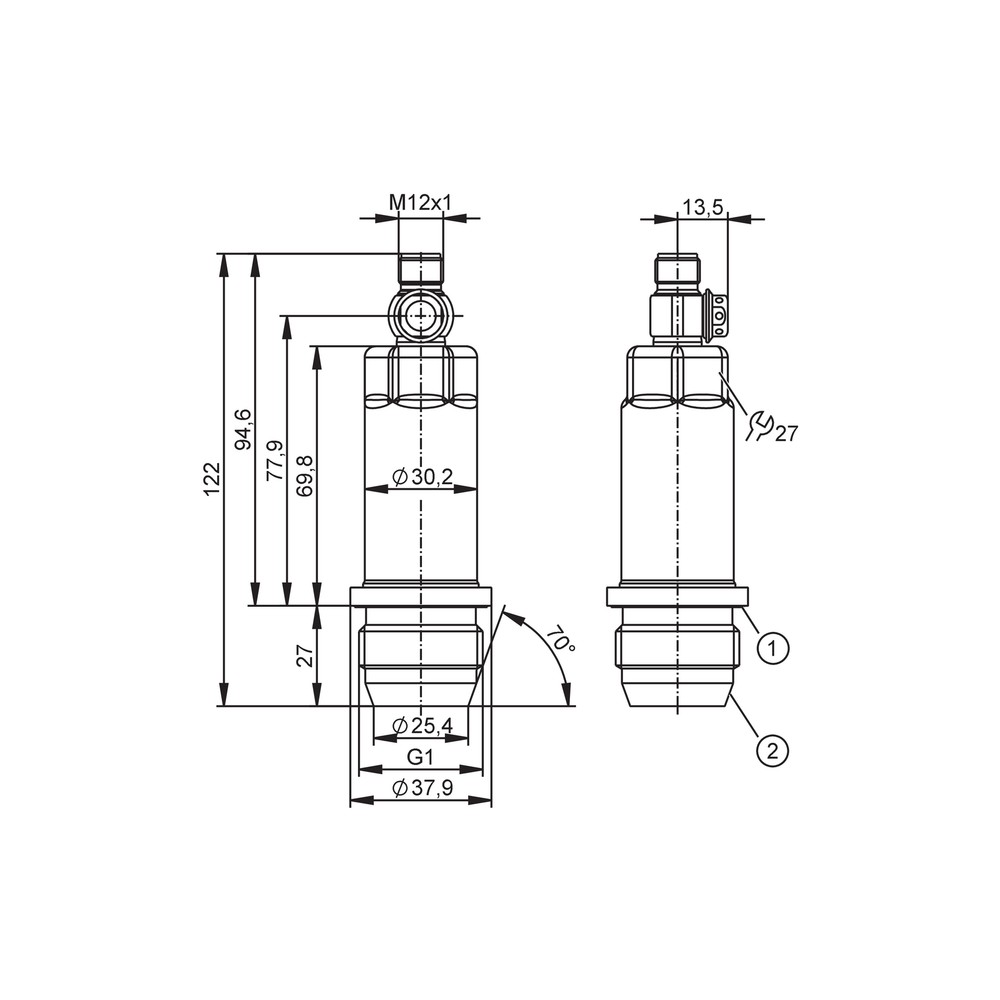

| Dimensões | Ø 30,2 mm; comprimento 122 mm | Dimensões gerais indicadas nos dados do produto; consultar desenho dimensional para montagem. |
| Torque máximo de aperto | 20 Nm | Limite informado para o aperto; não exceder e confirmar procedimento no datasheet. |
| Peso | 337,4 g | Massa indicada nos dados do produto. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Controlador com IO-Link compatível com revisão 1.1 e modo COM2, conectado conforme a pinagem do fabricante. | ✓ | A ficha identifica interface IO-Link, revisão 1.1 e transferência COM2 (38,4 kBaud). |
| Entrada analógica de 4...20 mA, respeitando carga máxima de 700 Ω e alimentação especificada. | ✓ | O produto disponibiliza saída de 4...20 mA com escala ajustável e a ficha informa carga máxima de 700 Ω. |
| Ponto de medição com conexão G 1 externa com cone de vedação compatível. | ✓ | Essa é a conexão de processo especificada; dimensões, vedação e montagem devem ser confirmadas no desenho do fabricante. |
| Sistema que requer medição de pressão absoluta ou diferencial. | ✗ | O tipo de pressão informado para o PM1617 é pressão relativa. |
| Processo com pressão necessária fora da faixa de -0,1 a 1,6 bar ou fluido fora de -25 a 150 °C. | ✗ | Essas condições ultrapassam os limites de faixa de medição ou temperatura informados para o modelo. |
| Rede elétrica ou entrada de controlador sem compatibilidade confirmada com M12 codificação A, alimentação de 18...30 V DC e sinal selecionado. | ✗ | A compatibilidade elétrica não pode ser presumida; conferir pinagem, alimentação e tipo de entrada no datasheet e na documentação do controlador. |
INSTALAÇÃO
Como instalar o Sensor de pressão ifm PM1617 para embutir frontalmente, pressão relativa, -0,1 a 1,6 bar, IO-Link e 4...20 mA
- Confirme que a faixa de pressão, o tipo de pressão relativa e a temperatura do processo atendem aos limites especificados para o PM1617.
- Verifique que a conexão do ponto de instalação corresponde a G 1 externa com cone de vedação e consulte o desenho dimensional para confirmar espaço e montagem faceada.
- Valide a compatibilidade dos materiais em contato com o fluido e a solução de vedação para o processo; a ficha lista cerâmica, aço inoxidável 1.4435 (316L) e PTFE.
- Instale o sensor conforme as instruções do fabricante e não exceda o torque máximo informado de 20 Nm.
- Conecte o M12 codificação A conforme a pinagem do datasheet; confirme alimentação de 18...30 V DC antes de energizar.
- Configure e valide a interface usada — IO-Link ou saída analógica de 4...20 mA — incluindo a escala da saída e a carga analógica, limitada a 700 Ω.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não recebe comunicação IO-Link. | Incompatibilidade de configuração do mestre, ligação elétrica incorreta ou alimentação fora do intervalo especificado. | Confirme alimentação de 18...30 V DC, pinagem M12 no datasheet e compatibilidade do mestre com IO-Link revisão 1.1 e COM2. |
| A leitura analógica permanece ausente ou fora do esperado. | Ligação incorreta do circuito, carga acima do limite informado ou escala de corrente não configurada conforme a aplicação. | Verifique a ligação conforme o datasheet, a carga do circuito (máximo 700 Ω) e a escala ajustável de 4...20 mA. |
| A leitura de pressão não corresponde à referência do processo. | Seleção incorreta entre pressão relativa e outra referência de pressão, ou processo fora da faixa de medição. | Confirme que a variável requerida é pressão relativa e compare a pressão de processo com a faixa de -0,1 a 1,6 bar; valide também a configuração do sistema. |
| Há vazamento ou instabilidade após a montagem. | Incompatibilidade da conexão/vedação, montagem não faceada conforme o conjunto ou torque de aperto inadequado. | Inspecione correspondência da conexão G 1 com cone de vedação, montagem e vedação; consulte o desenho e confirme que o torque não excedeu 20 Nm. |
