Sensor de Pressão IFM PM1609 - Indústria Alimentícia

Pré-visualizar: PM1609 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 1 bar IO-Link

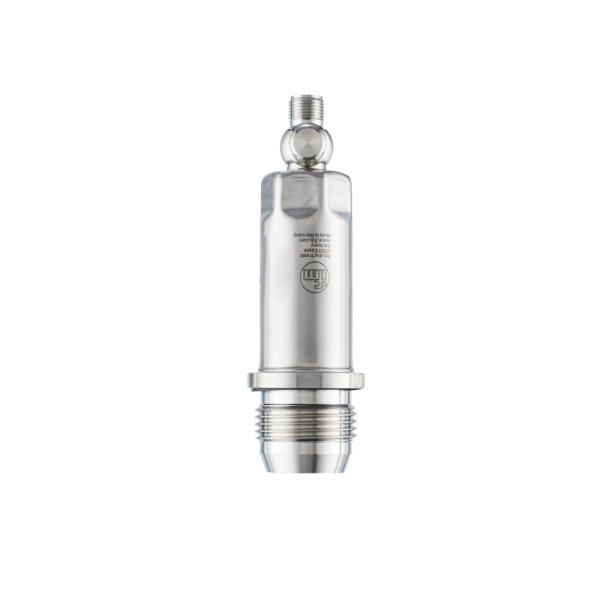

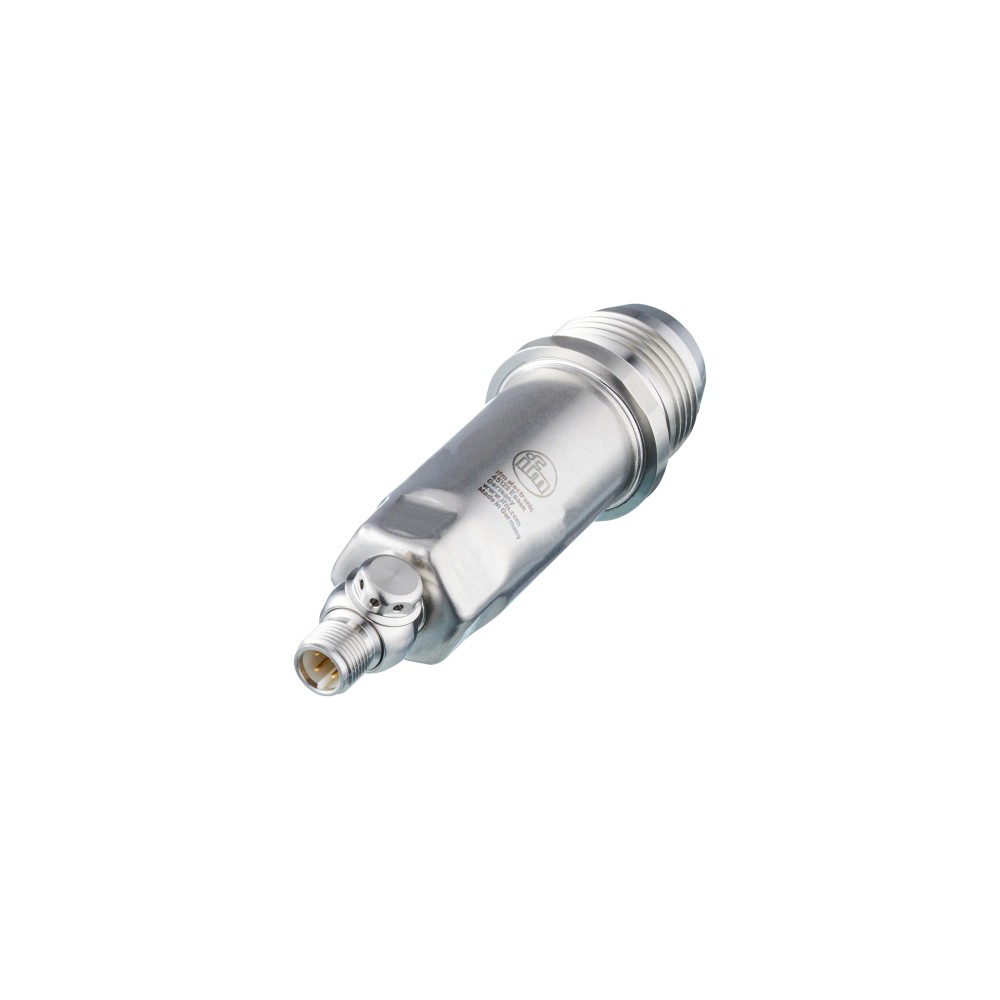

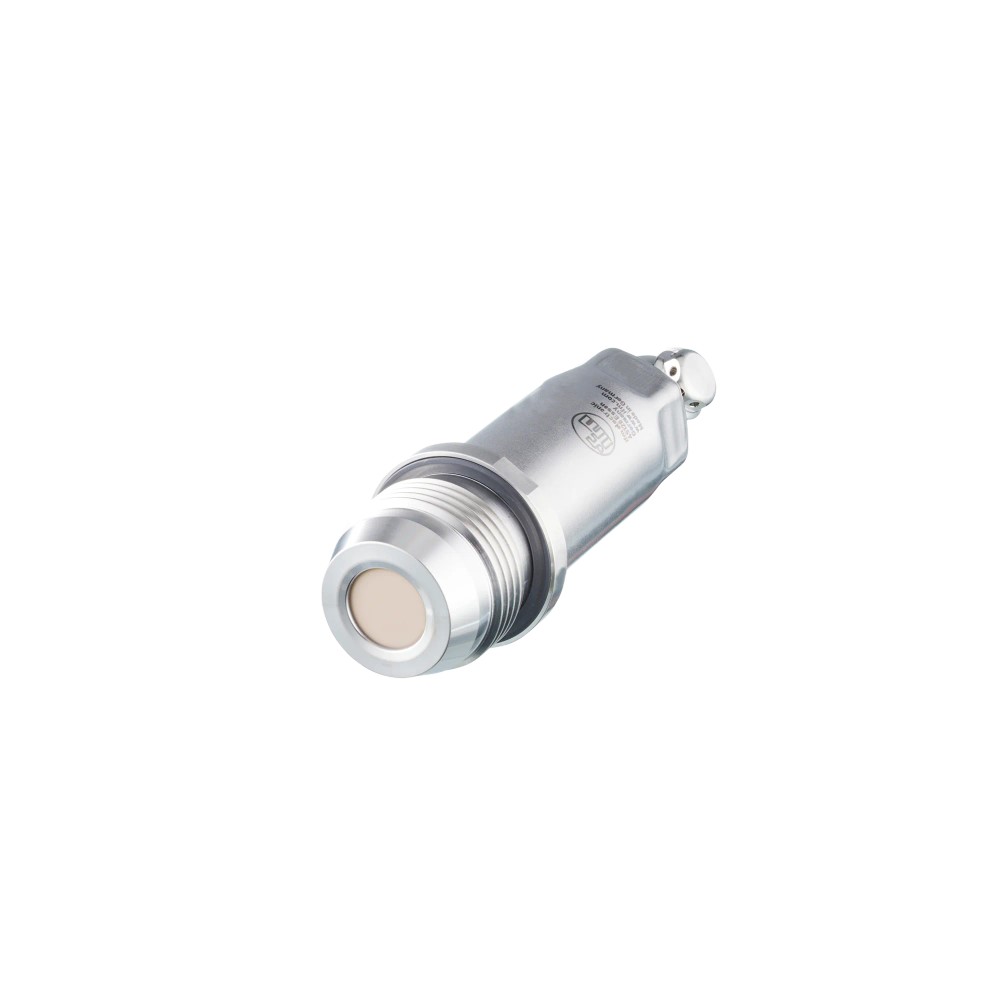

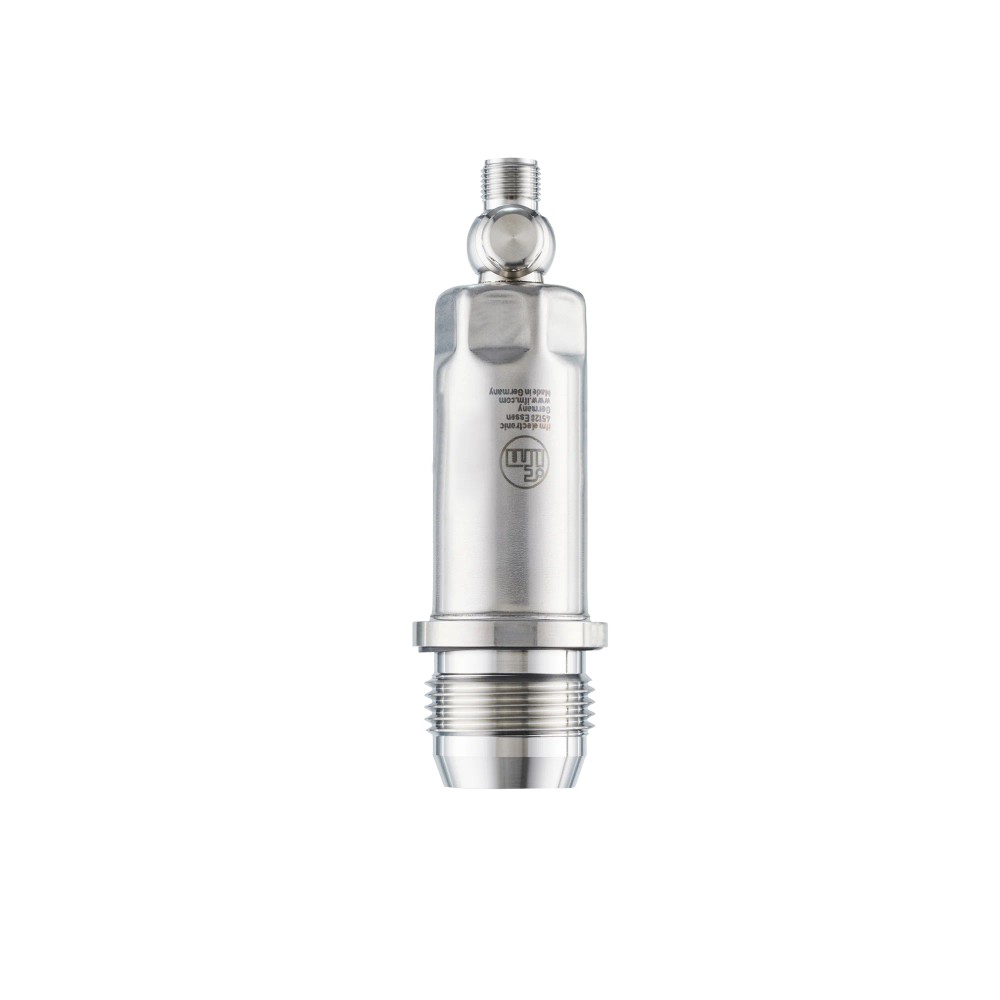

PM1609 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 1 bar IO-Link

Imagem meramente ilustrativa

R$ 5.974,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1609
EAN: 4021179308281
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PM1609 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 1 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1...1 bar

Processo

G 1 externa com cone de vedação

Montagem

Embutir frontalmente

Sinal

IO-Link ou 4...20 mA ajustável

Alimentação

18...30 V DC

Temperatura do fluido

-25...150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PM1609 para embutir frontalmente, -1 a 1 bar, IO-Link e saída analógica 4...20 mA

O IFM PM1609 é um sensor eletrônico de pressão para montagem faceada, destinado à medição de pressão relativa e vácuo. Sua faixa de medição é de -1 a 1 bar, com célula de medição cerâmica e conexão de processo G 1 com cone de vedação. Oferece comunicação IO-Link e saída analógica de 4...20 mA ajustável. Foi projetado para aplicações de montagem faceada na indústria alimentícia e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1...1 bar; -1000...1000 mbar; -14,5...14,5 psi; -100...100 kPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1, rosca externa com cone de vedação
Saídas	Analógica 4...20 mA ajustável e IO-Link; 2 saídas (1 digital/1 analógica)
Alimentação	18...30 V DC
Temperatura do fluido	-25...150 °C
Grau de proteção	IP 67, IP 68 e IP 69K
Materiais em contato com o fluido	Cerâmica (99,9% Al₂O₃), aço inoxidável 1.4435 (316L) e PTFE
Conexão elétrica	1 x M12, codificação A, 4 contatos
Dimensões e massa	Ø 30,2 mm; comprimento 122 mm; 346 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações da indústria alimentícia e de bebidas, dentro da faixa de -1 a 1 bar e da temperatura de fluido especificada.
Instalações que requeiram conexão de processo G 1 com cone de vedação, alimentação de 18...30 V DC e leitura por IO-Link ou sinal analógico 4...20 mA ajustável.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação esteja fora da faixa de medição de -1...1 bar; a ficha não autoriza extrapolar a faixa como condição de medição.
Instalações que não aceitem conexão de processo G 1 com cone de vedação ou que não disponham de alimentação de 18...30 V DC; confirme a interface mecânica e elétrica do sistema antes da seleção.

APLICAÇÕES E USO

Aplicação comprovada: medição faceada de pressão em instalações da indústria alimentícia e de bebidas, conforme a descrição do produto.
Aplicação dentro dos limites declarados: monitoramento de pressão relativa ou vácuo em meios pastosos, sólidos, líquidos ou gasosos, desde que a faixa de medição, a temperatura do fluido e as conexões da instalação sejam compatíveis.
Possibilidade condicionada: integração a um sistema de controle por IO-Link ou sinal de 4...20 mA; validar a configuração do sensor, o mestre ou a entrada receptora e o esquema de ligação no datasheet.
A ficha não define fluido específico, protocolo de limpeza, ciclo de operação ou condições detalhadas de montagem. Confirme esses requisitos com o fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PM1609 para embutir frontalmente, -1 a 1 bar, IO-Link e saída analógica 4...20 mA, verifique estes pontos:

Escolha o PM1609 quando

A aplicação exigir montagem faceada, medição de pressão relativa ou vácuo entre -1 e 1 bar, conexão G 1 com cone de vedação e saída IO-Link ou 4...20 mA ajustável.

Avalie outro sensor quando

A pressão requerida ultrapassar a faixa -1...1 bar, a temperatura do fluido exceder -25...150 °C ou a conexão de processo necessária não for G 1 com cone de vedação. Se os requisitos de sinal ou alimentação forem diferentes, compare-os com a ficha técnica do sensor alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PM1609	Código do produto informado no anúncio.
Marca	IFM	Fabricante informado.
Tipo de produto	Sensor eletrônico de pressão para embutir frontalmente	Aplicação e forma de instalação declaradas.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Descrição do produto no contexto.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia de medição informada.
Meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio listados na ficha.

Faixa de medição
Faixa de medição	-1...1 bar; -1000...1000 mbar; -14,5...14,5 psi; -100...100 kPa	Faixa declarada para as unidades apresentadas.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão especificados.
Resistência contra vácuo	-1000 mbar	Limite de vácuo informado.
Resistência à pressão	10000 mbar / 145 psi / 1000 kPa	Valor de resistência à pressão declarado; não confundir com a faixa de medição.
Pressão mínima de ruptura	30000 mbar / 435 psi / 3000 kPa	Valor de pressão mínima de ruptura informado na ficha.
Proteção contra sobrecarga	Sim	Recurso declarado pelo fabricante.

Dados elétricos
Tensão de alimentação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente, 2 fios	3,5...21,5 mA	Consumo informado para ligação de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Limite de consumo informado para ligação de 3 fios.
Resistência de isolamento	100 MΩ (500 V DC)	Valor e tensão de ensaio indicados.
Categoria de sobretensão/isolação	III	Categoria informada na ficha.
Proteção contra curto-circuito	Sim	Proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Watchdog integrado	Sim	Recurso listado na ficha.

Entradas/saídas e sinais
Quantidade e tipo de saídas	2 (1 digital / 1 analógica)	Configuração de saídas indicada na ficha.
Sinal de saída	Analógico e IO-Link, configuráveis	Modos de saída declarados.
Corrente de saída analógica	4...20 mA, ajustável	Faixa de corrente e ajuste informados.
Carga máxima	700 Ω	Limite de carga informado.

Interfaces
Interface de comunicação	IO-Link COM2 (38,4 kBaud), versão 1.1	Interface, velocidade e versão declaradas.
Padrão IO-Link	SDCI IEC 61131-9	Padrão de comunicação informado.
Conector elétrico	1 x M12; codificação A; 4 contatos, dourados	Tipo de conexão e contatos declarados.

Precisão e desvios
Repetibilidade	< ±0,1% de duração	Valor informado pela ficha; manter a referência de duração indicada pelo fabricante.
Desvio de histerese	< ±0,15% de duração	Valor informado pela ficha; manter a referência de duração indicada pelo fabricante.
Desvio de linearidade	< ±0,15% de duração	Valor informado pela ficha; manter a referência de duração indicada pelo fabricante.
Desvio das características	< ±0,2% de duração	Valor informado pela ficha; manter a referência de duração indicada pelo fabricante.

Condições ambientais e proteção
Temperatura de operação do fluido	-25...150 °C	Faixa de temperatura do fluido indicada.
Grau de proteção	IP 67; IP 68; IP 69K	Classificações listadas para o produto; condições de ensaio e montagem devem ser consultadas no datasheet.
Normas e certificações listadas	DIN EN 61000-6-2; DIN EN 61000-6-3; DIN EN 60068-2-27; DIN EN 60068-2-6; UL J022; ACS; CE; CRN; cULus Listed; EC 1935/2004; FCM; FDA; Hygienic Cleanable; IO-Link; NSF; Reg31; UKCA	Relação de normas, aprovações e características informadas no contexto; verificar escopo e condições no documento oficial.

Dados mecânicos e materiais
Tipo de montagem	Embutir frontalmente	Forma de instalação declarada.
Conexão de processo	G 1, rosca externa com cone de vedação; 27 mm	Tipo de conexão e dimensão informados.
Torque de aperto	20 Nm	Valor especificado para o aperto da conexão.
Diâmetro	30,2 mm	Dimensão externa indicada.
Comprimento	122 mm	Dimensão indicada.
Peso	346 g	Massa informada no conjunto de atributos.
Material do corpo	Aço inoxidável 1.4404 (316L) e PBT	Materiais do corpo listados.
Materiais em contato com o fluido	Cerâmica (99,9% Al₂O₃); aço inoxidável 1.4435 (316L); PTFE	Materiais da parte molhada informados.
Acabamento da superfície	Ra < 0,4 µm; Rz = 4 µm	Parâmetros de superfície indicados para os materiais de contato com o fluido.
Contatos	Banhados a ouro	Característica especial declarada para os contatos.

COMPATIBILIDADE

Comunicação

• IO-Link COM2, 38,4 kBaud, versão 1.1, padrão SDCI IEC 61131-9.

• Saída analógica de 4...20 mA ajustável; verificar a entrada do equipamento receptor e a configuração necessária.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18...30 V DC. A ficha informa uma saída digital e uma analógica; confirme o esquema de pinos no datasheet antes da ligação. Carga máxima informada: 700 Ω.

Processo Conexão de processo G 1, rosca externa com cone de vedação; montagem para embutir frontalmente. Não confundir essa conexão mecânica com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link COM2, 38,4 kBaud e versão 1.1	✓	A interface IO-Link COM2, versão 1.1, está informada na ficha.
Entrada analógica compatível com sinal de 4...20 mA e carga dentro do limite informado	✓	O sensor fornece saída analógica ajustável de 4...20 mA; a carga máxima especificada é 700 Ω.
Processo com conexão G 1 externa com cone de vedação	✓	Essa é a conexão de processo declarada para o produto; confirmar o assentamento e a geometria correspondentes na instalação.
Sistema alimentado fora da faixa de 18...30 V DC	✗	A tensão de alimentação especificada é 18...30 V DC.
Processo que exija pressão medida fora de -1...1 bar	✗	A faixa de medição declarada é -1...1 bar.
Sistema que exija outro tipo de conexão de processo	✗	A ficha informa conexão G 1 externa com cone de vedação; não declara adaptadores ou conexões alternativas.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PM1609 para embutir frontalmente, -1 a 1 bar, IO-Link e saída analógica 4...20 mA

Confirme que a faixa de pressão, a temperatura do fluido e os materiais em contato com o meio atendem aos requisitos do processo.
Verifique a compatibilidade mecânica entre a conexão G 1 externa com cone de vedação e o ponto de instalação; a montagem prevista é faceada.
Instale o sensor conforme o desenho dimensional e as instruções do fabricante, respeitando o torque informado de 20 Nm.
Conecte o M12 codificado A ao sistema, consultando o pinout e o esquema de ligação do datasheet; não deduza a função dos pinos apenas pela quantidade de contatos.
Alimente o sensor com 18...30 V DC e selecione/configure IO-Link ou a saída analógica de 4...20 mA conforme o sistema receptor.
Após a montagem, verifique a vedação do processo, a leitura de pressão e a comunicação ou sinal de saída antes de colocar o sistema em operação.

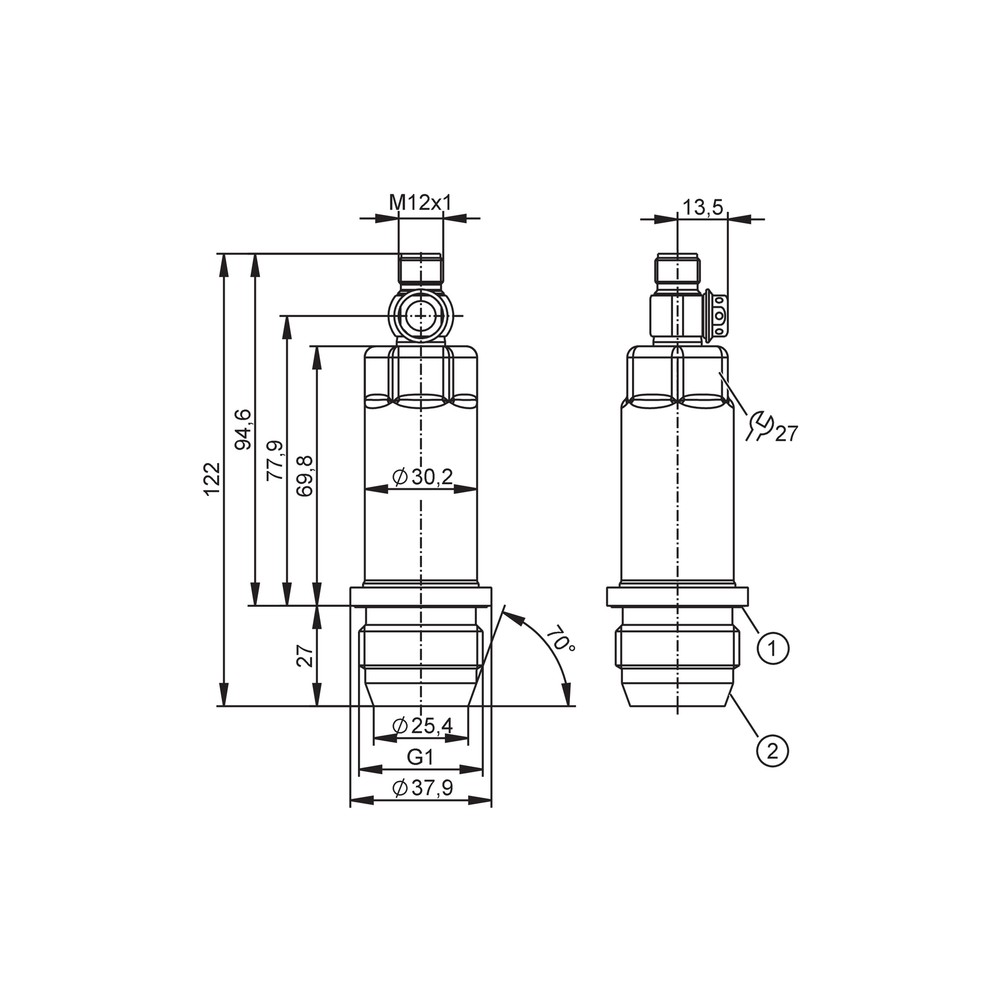

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta o sensor por IO-Link.	Incompatibilidade de versão ou velocidade do mestre, ligação incorreta no M12 ou alimentação fora da faixa especificada.	Confirme suporte a IO-Link COM2, 38,4 kBaud e versão 1.1; verifique alimentação de 18...30 V DC e consulte o esquema de pinos do datasheet.
A leitura de 4...20 mA não corresponde ao valor esperado.	Saída não configurada como analógica, ligação inadequada ou carga acima do limite declarado.	Confira a configuração da saída, a polaridade e a ligação segundo o datasheet; verifique se a carga está dentro do máximo de 700 Ω.
Há vazamento ou instabilidade após a montagem no processo.	Assentamento incompatível com o cone de vedação, montagem incorreta ou torque diferente do valor informado.	Inspecione a interface G 1 com cone de vedação, o assentamento e o torque de montagem; use o datasheet como referência.
A indicação fica saturada ou não acompanha a pressão aplicada.	Pressão do processo fora da faixa de medição ou condição de pressão/vácuo incompatível com a faixa declarada.	Compare a pressão real com a faixa de -1...1 bar e confirme se o tipo de pressão do processo corresponde à medição relativa ou de vácuo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PM1609 em português (Datasheet) Desenho em escala PM1609 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PM1609 e para que serve?

É um sensor eletrônico de pressão para montagem faceada, destinado a medir pressão relativa e vácuo. A ficha o descreve para aplicações na indústria alimentícia e de bebidas.

O PM1609 funciona com IO-Link e saída de corrente?

Sim. A ficha informa IO-Link COM2, versão 1.1, e saída analógica de 4...20 mA ajustável. A alimentação especificada é de 18...30 V DC.

O que acompanha o produto?

O contexto informa uma peça por embalagem, mas não especifica acessórios inclusos. A lista de acessórios fornecidos não deve ser presumida; confirme o conteúdo comercial com o fornecedor.

Posso usar este sensor para medir pressão acima de 1 bar?

A faixa de medição informada é de -1 a 1 bar. A ficha não especifica medição acima dessa faixa, portanto selecione um modelo cuja faixa cubra a pressão requerida.

Ele serve para uma instalação que precisa de outra rosca de processo?

A conexão declarada é G 1 externa com cone de vedação. Se a instalação exigir outro tipo de conexão, confirme a compatibilidade mecânica ou selecione uma versão cuja conexão corresponda ao processo.

O sensor não aparece no mestre IO-Link: o que devo conferir antes de trocar?

Verifique se o mestre aceita IO-Link COM2, 38,4 kBaud e versão 1.1, e confirme alimentação e ligação no M12 conforme o datasheet. A ficha não identifica uma IODD específica entre os documentos disponíveis.

A saída analógica está fora da leitura esperada; o sensor pode estar com defeito?

Antes de substituir, confira a configuração de 4...20 mA, a ligação elétrica e se a carga não excede 700 Ω. Compare também a pressão aplicada com a faixa de medição do sensor.

Devo comprar o PM1609 ou um sensor de pressão de outra faixa?

Escolha o PM1609 quando a faixa de -1...1 bar, a montagem faceada e a conexão G 1 com cone de vedação atenderem ao processo. Se a pressão necessária ficar fora dessa faixa, compare com um modelo cuja faixa declarada a cubra.

Que cuidados devo ter ao instalar o sensor?

Confirme o assentamento da conexão G 1 com cone de vedação e siga o torque informado de 20 Nm. Consulte o desenho dimensional e o esquema elétrico do fabricante antes da montagem e da ligação.

O PM1609 pode ser ligado a qualquer entrada analógica de corrente?

Não é possível afirmar compatibilidade universal: a entrada deve aceitar 4...20 mA e respeitar a carga máxima informada de 700 Ω. Verifique também a ligação e a configuração no datasheet.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital do sensor; neste modelo, COM2 a 38,4 kBaud, versão 1.1 (Ref.: interface de comunicação).

4...20 mA

Sinal de saída analógica de corrente, ajustável no PM1609 (Ref.: corrente de saída analógica).

Pressão relativa

Tipo de pressão indicado para medição pelo sensor, juntamente com vácuo (Ref.: tipo de pressão).

Cone de vedação

Geometria de vedação associada à rosca externa G 1 da conexão de processo (Ref.: conexão de processo).

IP 69K

Grau de proteção listado para o sensor; consulte o datasheet para condições específicas de ensaio e instalação (Ref.: grau de proteção).
