PM1608 IFM - Sensor de Pressão ifm Indústria Alimentícia -0,0125 a 0,25 bar IO-Link
IFM
PM1608

Sensor de pressão IFM PM1608 para indústria alimentícia. Montagem faceada, alta precisão, IO-Link e proteção IP69K. Ideal para processos exigentes.
PM1608 IFM - Sensor de Pressão ifm Indústria Alimentícia -0,0125 a 0,25 bar IO-Link

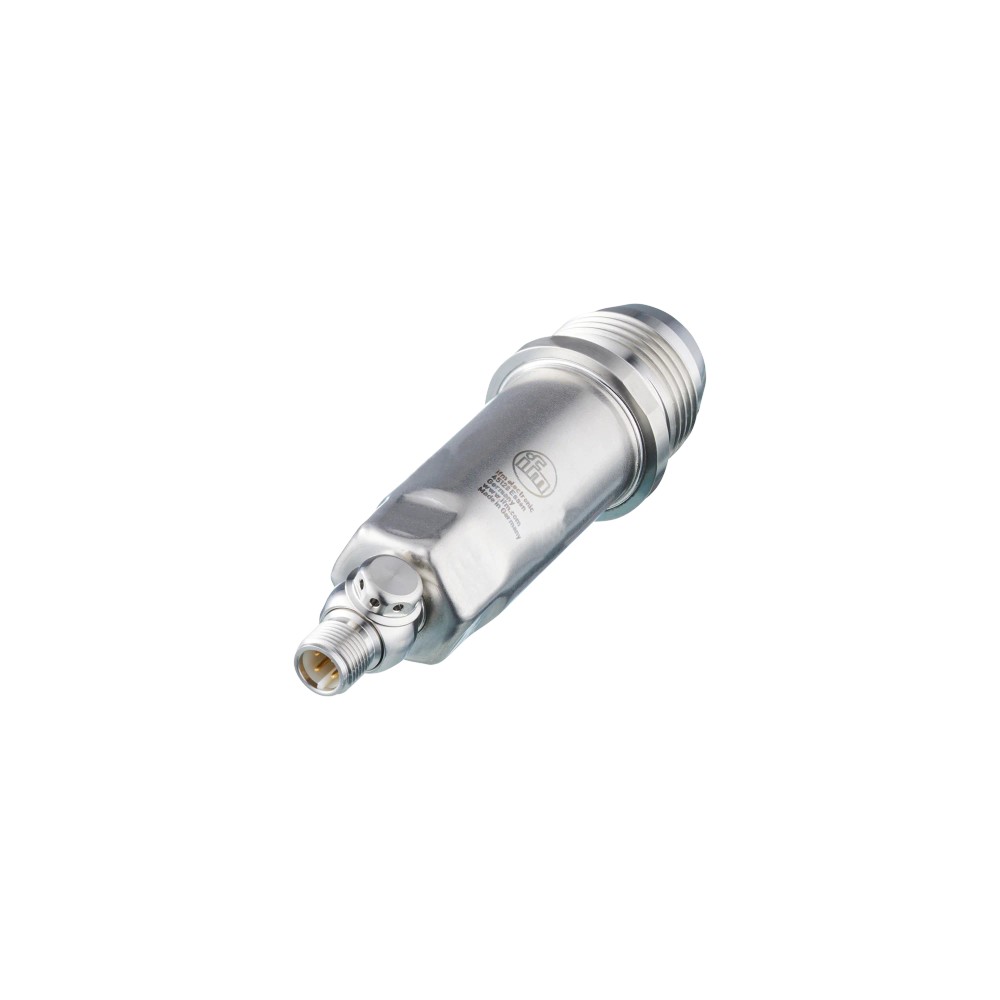

Imagem meramente ilustrativa
PM1608 IFM - Sensor de Pressão ifm Indústria Alimentícia -0,0125 a 0,25 bar IO-Link

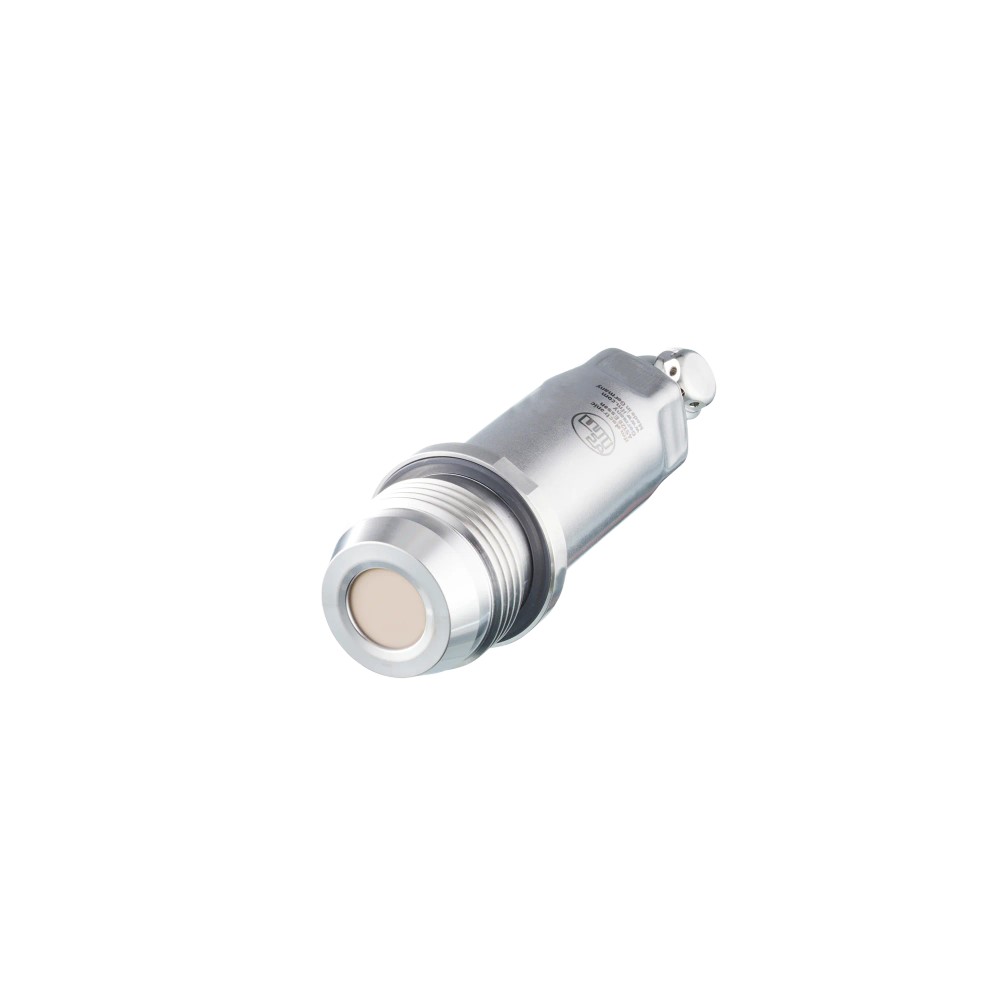

Imagem meramente ilustrativa
PM1608 IFM - Sensor de Pressão ifm Indústria Alimentícia -0,0125 a 0,25 bar IO-Link

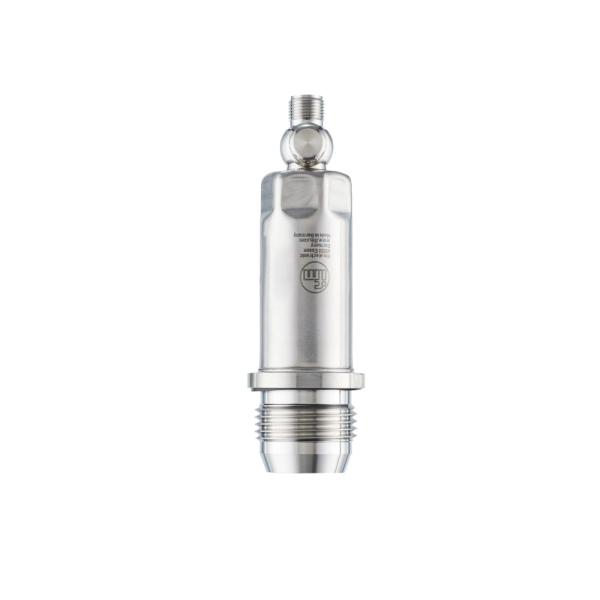

Imagem meramente ilustrativa
PM1608 IFM - Sensor de Pressão ifm Indústria Alimentícia -0,0125 a 0,25 bar IO-Link

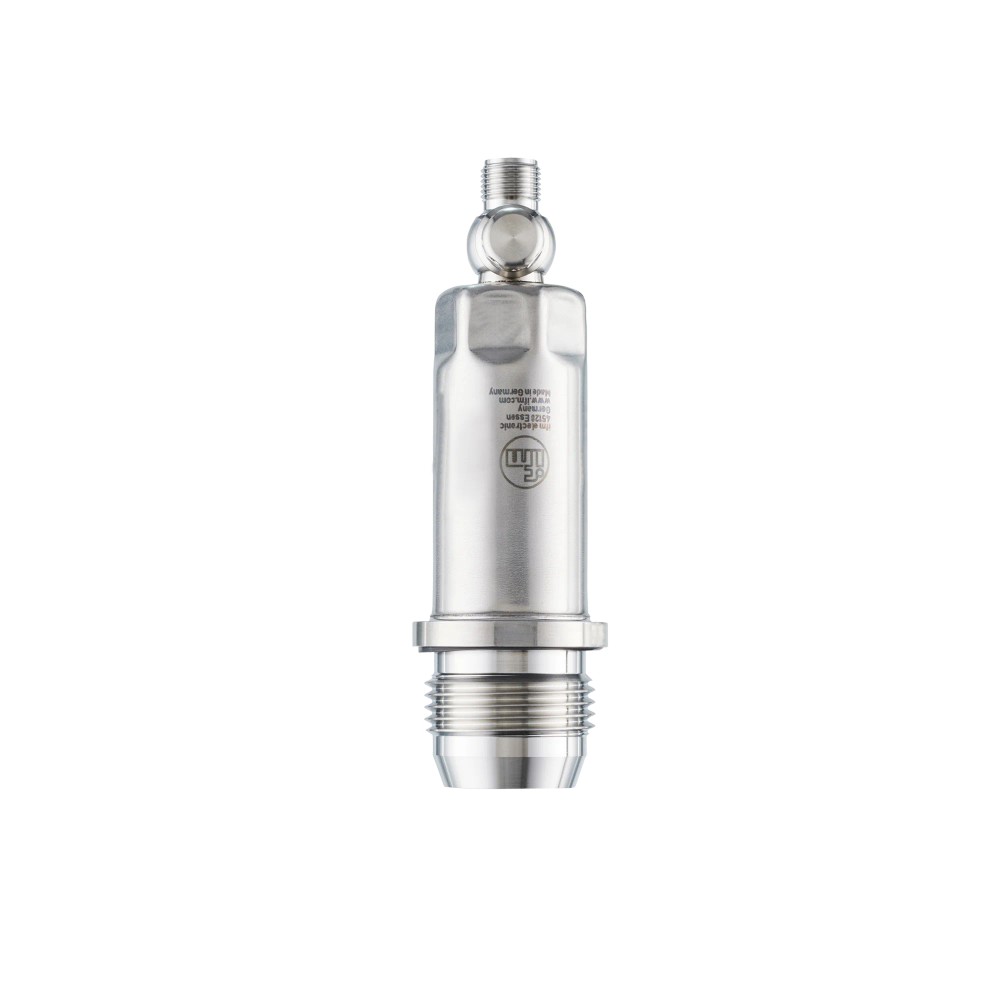

Imagem meramente ilustrativa
R$ 5.974,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • PM1608
  • 4021179308274
  • 90262090
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de medição...mais
Saiba mais sobre: "PM1608 IFM - Sensor de Pressão ifm Indústria Alimentícia -0,0125 a 0,25 bar IO-Link"

Destaques do Produto

Faixa de medição
-0,0125 a 0,25 bar
Conexão de processo
G 1 externa, cone de vedação
Saída necessária
IO-Link ou 4...20 mA configurável
Temperatura do fluido
-25 a 150 °C
Alimentação
18...30 V DC
Montagem
Faceada, embutir frontalmente

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PM1608 para embutir frontalmente, pressão relativa, -0,0125 a 0,25 bar, IO-Link e 4...20 mA

O ifm PM1608 é um sensor eletrônico de pressão relativa para montagem faceada, descrito para aplicações na indústria alimentícia e de bebidas. Mede de -0,0125 a 0,25 bar e oferece comunicação IO-Link ou saída analógica de 4...20 mA com escala ajustável. Possui conexão de processo G 1 com rosca externa e cone de vedação, e opera com fluidos entre -25 e 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição -0,0125 a 0,25 bar
Tipo de pressão Relativa
Saídas Analógica 4...20 mA, com escala ajustável; IO-Link
Conexão de processo G 1, rosca externa com cone de vedação
Montagem Embutir frontalmente
Temperatura do fluido -25 a 150 °C
Temperatura ambiente -25 a 80 °C
Alimentação 18...30 V DC
Grau de proteção IP 67, IP 68 e IP 69K
Materiais em contato com o fluido Cerâmica 99,9% Al₂O₃; aço inoxidável 1.4435/316L; PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Medição de pressão relativa em montagem faceada na indústria alimentícia e de bebidas, dentro da faixa de -0,0125 a 0,25 bar.
  • Instalações com conexão de processo G 1 externa com cone de vedação e alimentação de 18...30 V DC.
  • Sistemas que utilizem IO-Link ou sinal analógico 4...20 mA com escala ajustável.

⚠ Considere outro se precisa de:

  • Aplicações que exijam medição acima de 0,25 bar ou abaixo de -0,0125 bar como faixa de medição especificada.
  • Instalações cujo processo não aceite a conexão G 1 externa com cone de vedação ou que não permitam montagem faceada.
  • Ambientes cuja temperatura ambiente ultrapasse -25...80 °C ou cuja temperatura do fluido ultrapasse -25...150 °C.

APLICAÇÕES E USO

  • Aplicação explicitamente indicada: montagem faceada em instalações da indústria alimentícia e de bebidas, com medição de pressão relativa dentro de -0,0125 a 0,25 bar.
  • Possibilidade de uso com meios pastosos e sólidos ou fluidos líquidos e gasosos, conforme meios listados na ficha; confirme compatibilidade do material e condições de processo para o fluido específico.
  • A operação com fluido deve permanecer entre -25 e 150 °C; a temperatura ambiente especificada é -25...80 °C. A faixa de medição não deve ser confundida com os valores de resistência à pressão.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PM1608 para embutir frontalmente, pressão relativa, -0,0125 a 0,25 bar, IO-Link e 4...20 mA, verifique estes pontos:

Escolha o PM1608 quando
A aplicação exigir pressão relativa na faixa de -0,0125 a 0,25 bar, montagem faceada e conexão de processo G 1 externa com cone de vedação. Confirme também alimentação de 18...30 V DC e compatibilidade com IO-Link ou entrada analógica 4...20 mA.
Busque outra faixa ou configuração quando
A pressão de processo ficar fora da faixa de medição especificada, a temperatura ambiente ou do fluido exceder os limites informados, ou a instalação exigir conexão de processo diferente. A ficha não identifica um modelo alternativo; compare os requisitos com o catálogo e o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante e modelo ifm PM1608 Identificação do produto no anúncio.
Tipo de produto Sensor eletrônico de pressão relativa para embutir frontalmente Descrição técnica e configuração de montagem.
Aplicação declarada Montagem faceada para a indústria alimentícia e de bebidas Aplicação indicada na ficha do produto.
Meios indicados Meios pastosos e sólidos; fluidos líquidos e gasosos Meios listados no conjunto de dados do produto.
Elemento de medição Célula de medição de pressão com capacidade cerâmica Tecnologia de medição informada.
Faixa de medição e pressão
Faixa de medição -0,0125...0,25 bar; -12,5...250 mbar; -0,182...3,626 psi; -1,25...25 kPa Faixa nominal declarada em unidades alternativas.
Tipo de pressão Pressão relativa Referência de medição indicada pelo fabricante.
Resistência à pressão 6000 mbar (600 kPa; 84 psi) Valor de resistência à pressão informado; não confundir com a faixa de medição.
Pressão mínima de ruptura 30000 mbar (3000 kPa; 435 psi) Valor mínimo de pressão de ruptura declarado.
Resistência ao vácuo -1000 mbar (-0,1 MPa) Valor informado para resistência contra vácuo.
MAWP/CRN 10 bar Valor listado no conjunto de dados como mawp_crn.
Saídas e cargas
Sinal de saída Analógico; IO-Link; configuráveis Tipos de sinal disponíveis conforme ficha.
Saída analógica 4...20 mA, escala ajustável Corrente analógica e possibilidade de ajuste de escala.
Saída digital 1 saída IO-Link Quantidade de saídas digitais informada.
Quantidade de saídas analógicas 1 Quantidade indicada no conjunto de dados.
Carga máxima 700 Ω (Ub = 24 V; (Ub - 9 V) / 21,5 mA) Limite de carga informado para as condições descritas.
Consumo de corrente, dois fios 3,5...21,5 mA Faixa de consumo declarada para ligação a dois fios.
Consumo de corrente, três fios < 45 mA Limite de consumo declarado para ligação a três fios.
Dados elétricos
Tensão de alimentação 18...30 V DC Faixa de alimentação especificada.
Conexão elétrica 1 conector M12, codificação A, 4 contatos dourados Interface física elétrica declarada.
Proteção contra curto-circuito Sim Proteção listada na ficha.
Proteção contra inversão de polaridade Sim Proteção listada na ficha.
Resistência de isolamento mínima 100 MΩ a 500 V DC Condição de ensaio informada.
Categoria de sobretensão/isolação III Categoria declarada no conjunto de dados.
Watchdog integrado Sim Recurso indicado na ficha.
Controle de temperatura Não Função não indicada para este sensor.
Precisão e desvios
Repetibilidade < ±0,1% de duração Valor declarado na ficha; duração refere-se ao alcance de medição.
Desvio de histerese < ±0,15% de duração Valor declarado na ficha; duração refere-se ao alcance de medição.
Desvio de linearidade < ±0,15% de duração Valor declarado na ficha; duração refere-se ao alcance de medição.
Desvio de características < ±0,2% de duração Valor declarado na ficha; duração refere-se ao alcance de medição.
Estabilidade de longo prazo < ±0,1% de duração por ano Valor anual informado pelo fabricante; duração refere-se ao alcance de medição.
Interfaces e comunicação
Interface IO-Link COM2, 38,4 kBaud Taxa de comunicação declarada.
Revisão IO-Link 1.1 Revisão da interface informada.
Perfil IO-Link Smart Sensor – SSP 3.1 Measuring Sensor Common – I&D Identification and Diagnosis Perfil listado no conjunto de dados.
Padrão IEC 61131-9 Norma indicada para a interface.
Classe da porta master A Classe indicada na ficha.
Tempos de reação
Retardo de prontidão, dois fios 1 s Tempo informado para a configuração de dois fios.
Retardo de prontidão, três fios 0,5 s Tempo informado para a configuração de três fios.
Condições ambientais e proteção
Temperatura ambiente -25...80 °C Faixa de temperatura ambiente declarada.
Temperatura do fluido -25...150 °C Faixa de temperatura do meio de processo.
Temperatura de armazenamento -40...100 °C Limites de armazenamento informados.
Grau de proteção IP 67; IP 68; IP 69K Classes declaradas; condições de ensaio e instalação devem ser consultadas no datasheet.
EMC DIN EN 61000-6-2; DIN EN 61000-6-3 Normas de compatibilidade eletromagnética listadas.
Resistência a choques DIN EN 60068-2-27; 50 g, 11 ms Condição declarada para resistência a choques.
Resistência a vibrações DIN EN 60068-2-6; 20 g, 10...2000 Hz Condição declarada para resistência a vibrações.
Dados mecânicos e materiais
Montagem Embutir frontalmente; faceada Configuração de instalação especificada.
Conexão de processo G 1, rosca externa com cone de vedação, 27 mm Tipo de conexão e dimensão informados.

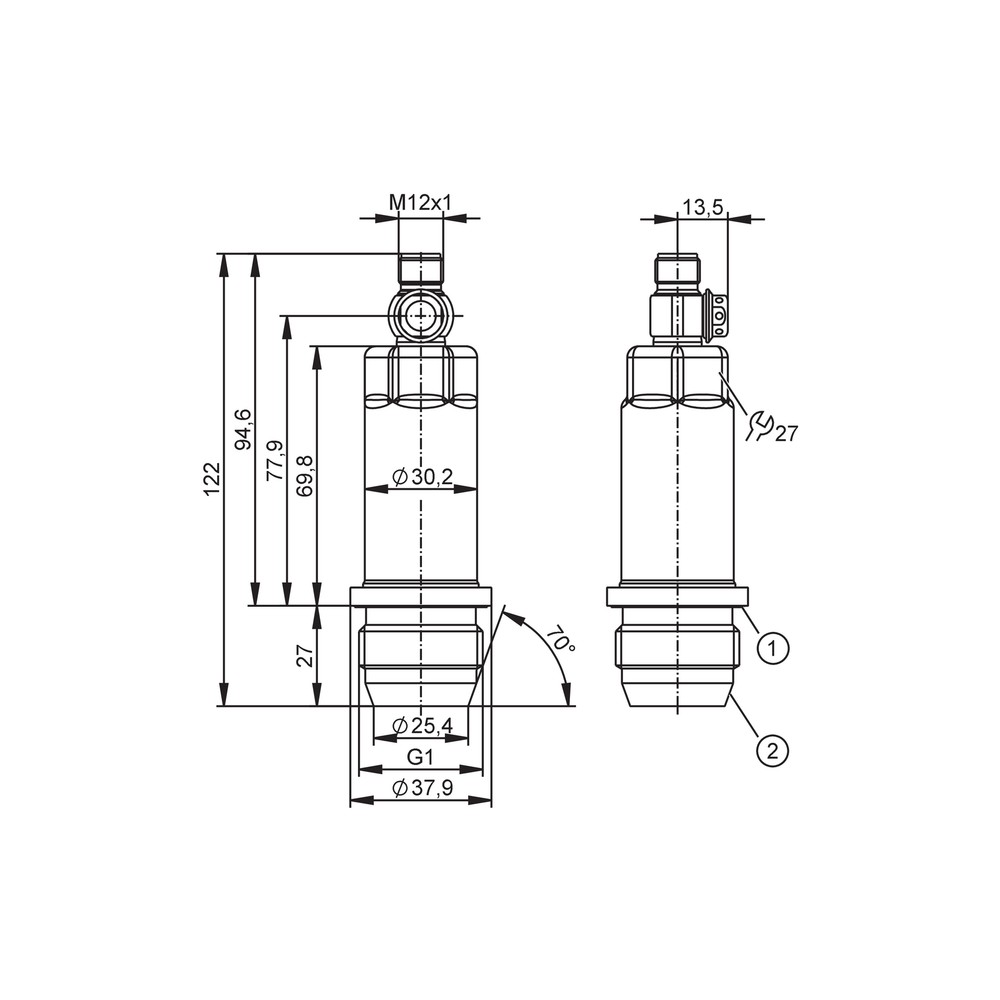

Dimensões Diâmetro 30,2 mm; comprimento 122 mm Dimensões listadas no conjunto de dados.
Formato do invólucro Cilíndrico Formato indicado.
Materiais do corpo 1.4404 (aço inoxidável/316L); PBT Materiais listados para o corpo.
Materiais em contato com o fluido Cerâmica 99,9% Al₂O₃; aço inoxidável 1.4435/316L; PTFE Materiais declarados para as partes em contato com o meio.
Características da superfície Ra < 0,4 µm; Rz = 4 µm Rugosidade informada para o material de contato especificado.
Torque 20 Nm Valor de torque listado no conjunto de dados; confirmar aplicação e instruções no datasheet.
Peso 304,8 g Peso informado no conjunto de dados do produto.
Contatos Banhados a ouro Característica especial indicada na ficha.
Ciclos de pressão mínimos 100 milhões Valor listado no conjunto de dados.
Certificações e conformidade
Certificações e aprovações listadas ACS; CE; CRN; cULus Listed; EC 1935/2004; FCM CN; FCM JP; FDA; Hygienic Cleanable; IO-Link; NSF; Reg31; UKCA; UL (J022) Lista de certificações e declarações fornecida para o produto; consultar o fabricante para escopo e condições de cada aprovação.
MTTF 323 anos Valor listado no conjunto de dados; não representa período de serviço garantido.
Código e fornecimento
SKU e part number PM1608 Identificação comercial do produto.
GTIN 4021179308274 Código global de identificação do item.
Quantidade por embalagem 1 peça Quantidade listada no conjunto de dados.
NCM 9026.20.90 Classificação fiscal indicada.

COMPATIBILIDADE

Comunicação

• IO-Link, COM2 a 38,4 kBaud, revisão 1.1.
• Saída analógica 4...20 mA, com escala ajustável.
• Perfil IO-Link informado: Smart Sensor – SSP 3.1 Measuring Sensor Common – I&D Identification and Diagnosis.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC. A ficha não fornece o mapeamento dos pinos; consulte o datasheet antes de ligar a instalação.
Processo G 1, rosca externa com cone de vedação; montagem faceada/embutida frontalmente. Verifique a geometria de vedação e o alojamento mecânico no desenho dimensional.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Controlador ou mestre IO-Link com porta compatível e alimentação de 18...30 V DC ✓ O sensor dispõe de IO-Link COM2 a 38,4 kBaud, revisão 1.1, e alimentação especificada de 18...30 V DC.
Entrada analógica preparada para sinal de corrente 4...20 mA ✓ A saída analógica 4...20 mA tem escala ajustável; confirme a carga máxima de 700 Ω nas condições indicadas para Ub = 24 V.
Conjunto de processo com conexão G 1 externa com cone de vedação e montagem faceada ✓ Corresponde à conexão de processo e ao tipo de montagem informados para o PM1608.
Aplicação que exige faixa de medição fora de -0,0125 a 0,25 bar ✗ A faixa declarada do sensor não cobre valores fora desses limites.
Instalação com temperatura ambiente fora de -25...80 °C ✗ A temperatura ambiente indicada para o produto é -25...80 °C.
Instalação com temperatura do fluido fora de -25...150 °C ✗ A faixa de temperatura do fluido informada é -25...150 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PM1608 para embutir frontalmente, pressão relativa, -0,0125 a 0,25 bar, IO-Link e 4...20 mA

  1. Confirme que a faixa requerida é de -0,0125 a 0,25 bar e que o processo mede pressão relativa.
  2. Verifique a compatibilidade mecânica da conexão G 1 externa com cone de vedação e do alojamento para montagem faceada usando o desenho dimensional.
  3. Confirme as temperaturas ambiente e do fluido dentro dos limites especificados e avalie a compatibilidade dos materiais em contato com o meio.
  4. Instale o sensor na conexão de processo conforme as instruções do fabricante; o conjunto de dados informa torque de 20 Nm, cuja aplicação deve ser confirmada no datasheet.
  5. Conecte o M12 codificação A de 4 contatos à alimentação de 18...30 V DC e ao circuito IO-Link ou à entrada analógica 4...20 mA, conforme o modo utilizado.
  6. Antes de energizar, confirme o esquema de pinos no datasheet; valide a comunicação ou a leitura analógica e verifique a vedação da conexão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
Não há leitura de pressão ou o sensor não inicia. Alimentação ausente, tensão fora de 18...30 V DC ou ligação elétrica incorreta. Meça a tensão no conector M12 e confira o cabeamento e os contatos no datasheet; verifique também a proteção contra curto-circuito.
O controlador não identifica o sensor por IO-Link. Porta master, configuração de comunicação ou cabeamento incompatível com IO-Link COM2, 38,4 kBaud, revisão 1.1. Confirme que a porta está configurada para IO-Link e que o master suporta os parâmetros informados; inspecione conexão e alimentação.
A corrente medida fica fora da escala esperada. Escala ajustável configurada de forma diferente da esperada ou circuito de corrente com carga acima do limite especificado. Verifique os pontos de escala configurados e a carga do circuito; para Ub = 24 V, compare com o limite de 700 Ω indicado.
Há vazamento ou leitura instável após a montagem. A conexão G 1 com cone de vedação, o alojamento faceado ou o aperto podem não corresponder à instalação prevista. Inspecione a geometria de vedação e o assentamento, confira o desenho dimensional e valide o torque com as instruções oficiais de instalação.

PERGUNTAS FREQUENTES

O que é o ifm PM1608 e para que serve?
É um sensor eletrônico de pressão relativa para montagem faceada, indicado para aplicações na indústria alimentícia e de bebidas. Mede de -0,0125 a 0,25 bar e disponibiliza IO-Link ou saída analógica 4...20 mA.
Com quais controladores e entradas posso conectar este sensor?
Pode ser usado com um master IO-Link compatível com COM2 a 38,4 kBaud e revisão 1.1, ou com uma entrada analógica de corrente 4...20 mA. A instalação elétrica requer alimentação de 18...30 V DC.
O produto acompanha cabo, master IO-Link ou adaptador de processo?
A ficha informa embalagem com uma peça, mas não especifica cabo, master IO-Link ou adaptador como itens inclusos. Confirme os acessórios necessários antes de planejar a instalação.
Este sensor serve para medir pressão acima de 0,25 bar?
A faixa de medição declarada termina em 0,25 bar, portanto não é especificado para medir acima desse limite. Os valores de resistência à pressão não ampliam a faixa de medição.
Posso usar o PM1608 se a conexão do meu processo não for G 1 com cone de vedação?
A conexão de processo especificada é G 1 externa com cone de vedação. Se o processo tiver outra conexão, a ficha não confirma compatibilidade mecânica direta.
O sensor não comunica por IO-Link; o que devo verificar antes de substituí-lo?
Confira a alimentação, o cabeamento e se o master está configurado para IO-Link COM2 a 38,4 kBaud e revisão 1.1. Verifique também a porta e a conexão M12 conforme o datasheet.
A leitura de 4...20 mA está incorreta; o que pode estar acontecendo?
Uma causa possível é a escala ajustável estar configurada de modo diferente do esperado ou a carga do circuito exceder o limite aplicável. Verifique a configuração da escala e, nas condições indicadas para Ub = 24 V, a carga máxima de 700 Ω.
Devo escolher este sensor ou um modelo com outra faixa?
Escolha o PM1608 quando a pressão relativa requerida estiver dentro de -0,0125 a 0,25 bar e a conexão for G 1 externa com cone de vedação. Para outra faixa ou conexão, compare os requisitos com o catálogo e o datasheet do fabricante; a ficha não identifica um modelo alternativo.
Que cuidados devo ter na instalação mecânica?
Confirme o alojamento para montagem faceada, a conexão G 1 com cone de vedação e as dimensões no desenho dimensional. O conjunto de dados lista torque de 20 Nm; consulte o datasheet para validar sua aplicação antes do aperto.
Como faço a ligação elétrica sem o esquema de pinos?
Use o conector M12 codificação A de 4 contatos e alimentação de 18...30 V DC, mas não presuma o mapeamento dos pinos. Consulte o datasheet oficial para o esquema de ligação antes de energizar.

GLOSSÁRIO TÉCNICO

Pressão relativa
Pressão medida em relação à pressão de referência do ambiente, conforme o tipo de pressão especificado para o sensor.
IO-Link
Interface de comunicação digital do sensor para troca de dados com um master compatível.
Montagem faceada
Instalação em que a área de medição fica integrada à face da conexão de processo, conforme o desenho e a instalação previstos.
Saída analógica 4...20 mA
Sinal de corrente analógico cuja escala pode ser ajustada para a aplicação.
Grau de proteção IP
Classificação de proteção do invólucro contra ingresso de elementos, conforme condições de ensaio associadas à classificação.
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "PM1608 IFM - Sensor de Pressão ifm Indústria Alimentícia -0,0125 a 0,25 bar IO-Link"
Para avaliar, preencha:

Os campos marcados com * são obrigatórios.

Sua última visita
