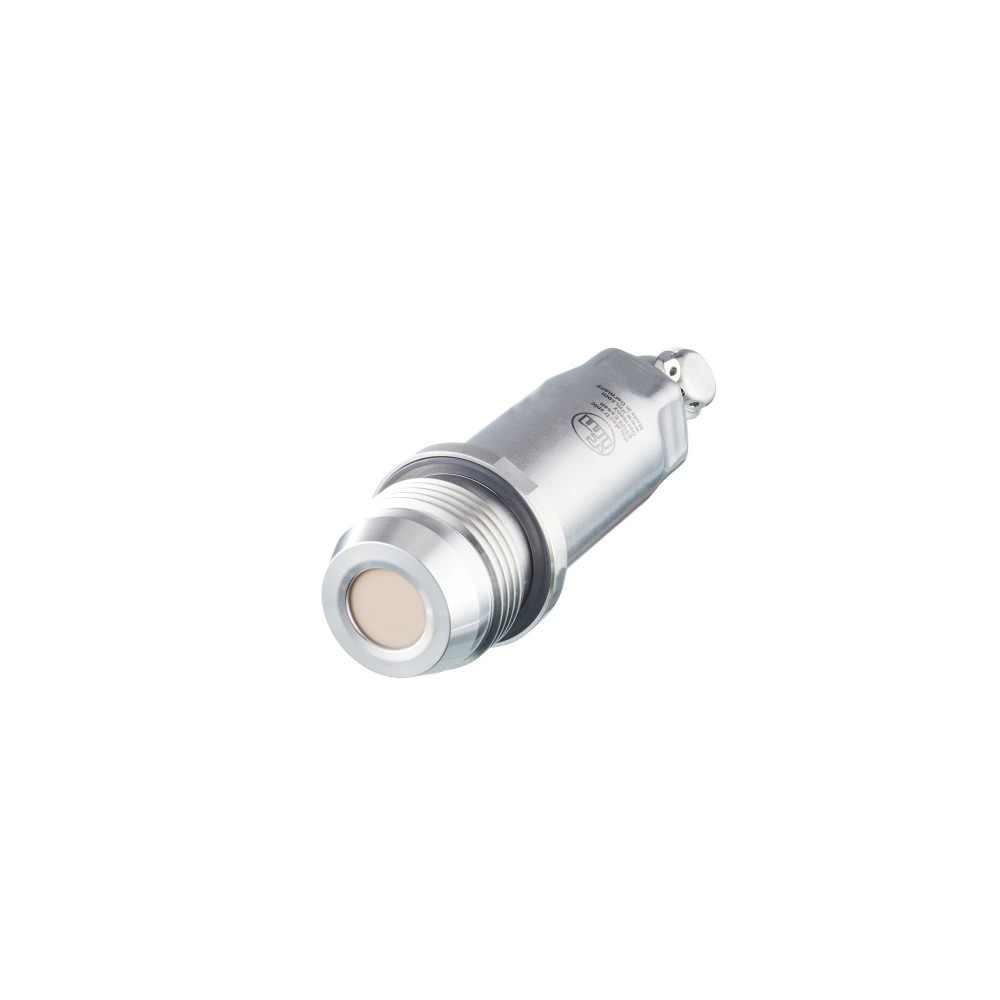

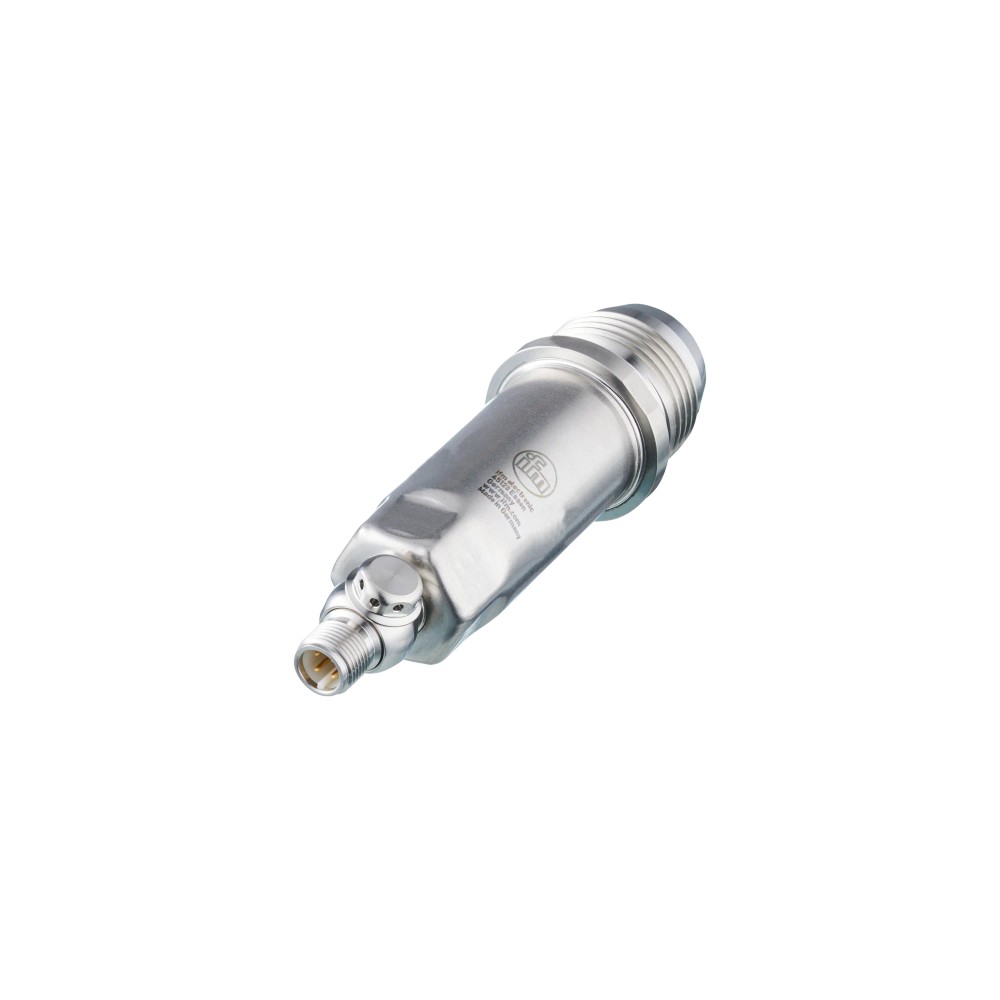

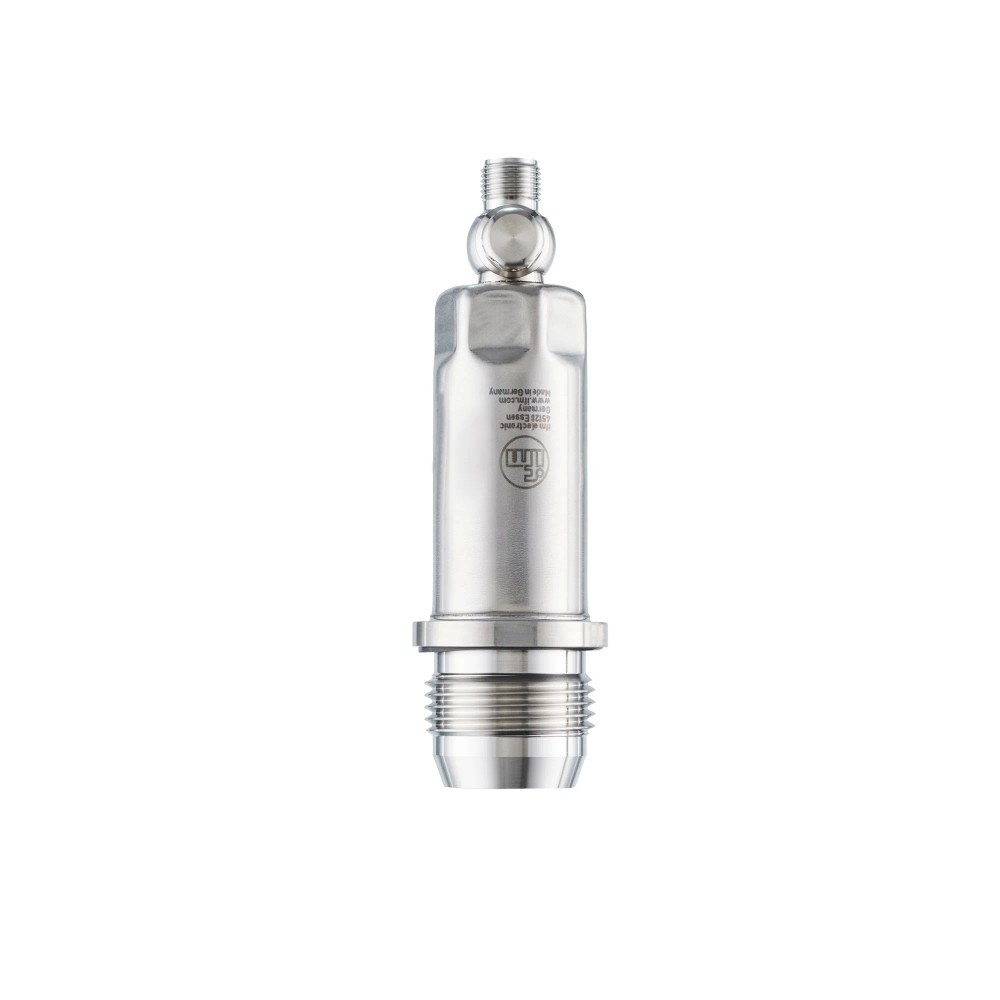

Sensor de Pressão IFM PM1607

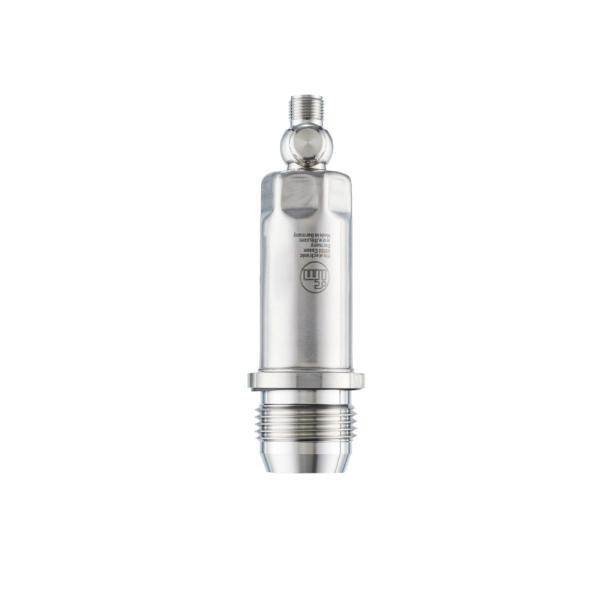

Pré-visualizar: PM1607 IFM - Sensor de Pressão IFM Montagem Faceada Alimentícia IO-Link -0,05 a 1 bar

PM1607 IFM - Sensor de Pressão IFM Montagem Faceada Alimentícia IO-Link -0,05 a 1 bar

Imagem meramente ilustrativa

R$ 5.974,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1607
EAN: 4021179308267
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PM1607 IFM - Sensor de Pressão IFM Montagem Faceada Alimentícia IO-Link -0,05 a 1 bar"

Destaques do Produto

Faixa de pressão

-0,05 a 1 bar, pressão relativa

Instalação

Embutir frontalmente; montagem faceada

Processo

G 1 externa, com cone de vedação

Sinal

4 a 20 mA ajustável e IO-Link

Alimentação

18 a 30 V DC

Conector

M12, codificação A, 4 pinos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PM1607 para Embutir Frontalmente, IO-Link, -0,05 a 1 bar

O IFM PM1607 é um sensor eletrônico de pressão relativa para instalação faceada, com aplicação indicada pelo fabricante na indústria alimentícia e de bebidas. Mede de -0,05 a 1 bar e utiliza célula de medição cerâmica. Oferece saída analógica de 4 a 20 mA com escala ajustável e comunicação IO-Link; sua conexão de processo é G 1 com rosca externa e cone de vedação.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-0,05 a 1 bar; pressão relativa
Elemento de medição	Célula de medição de pressão com capacidade cerâmica
Saídas	1 saída analógica de 4 a 20 mA, com escala ajustável; 1 saída digital IO-Link
Conexão de processo	G 1, rosca externa com cone de vedação
Conexão elétrica	1 conector M12, codificação A, 4 pinos
Alimentação	18 a 30 V DC
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP67, IP68 e IP69K
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃; aço inoxidável 1.4435/316L; PTFE
Dimensões e massa	Ø 30,2 mm; comprimento 122 mm; massa informada: 339,45 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações que estejam dentro da faixa de -0,05 a 1 bar.
Instalação faceada em aplicações da indústria alimentícia e de bebidas, conforme descrição do fabricante.
Processos com fluidos líquidos ou gasosos, pastosos ou sólidos, desde que compatíveis com os materiais em contato e com os limites de pressão e temperatura do sensor.
Sistemas que aceitem saída analógica de 4 a 20 mA e/ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação exceda a faixa de medição de -0,05 a 1 bar; a resistência à pressão informada é 10 bar e não amplia a faixa de medição.
Instalações que exijam conexão de processo diferente de G 1 externa com cone de vedação, sem adaptador validado para a aplicação.
Sistemas sem alimentação DC dentro da faixa de 18 a 30 V.
Aplicações com temperatura do fluido fora de -25 a 150 °C.

APLICAÇÕES E USO

Aplicação comprovada no contexto: montagem faceada para medição de pressão na indústria alimentícia e de bebidas; a ficha informa faixa de -0,05 a 1 bar e temperatura do fluido de -25 a 150 °C.
Uso indicado pelos meios listados na ficha: processos com meios pastosos e sólidos e fluidos líquidos ou gasosos. A adequação depende da compatibilidade dos materiais em contato com o fluido e dos limites de pressão e temperatura.
Possibilidade de integração, condicionada à validação do sistema: aquisição do sinal analógico de 4 a 20 mA ou comunicação IO-Link com master classe A compatível.
Não há informação suficiente para afirmar compatibilidade com um fluido químico específico, procedimento de limpeza específico ou condição sanitária regulamentada; confirmar com o fabricante e o datasheet.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PM1607 para Embutir Frontalmente, IO-Link, -0,05 a 1 bar, verifique estes pontos:

Escolha o PM1607 quando

A aplicação exigir medição de pressão relativa entre -0,05 e 1 bar, instalação faceada e conexão de processo G 1 externa com cone de vedação, e houver compatibilidade com alimentação de 18 a 30 V DC e os sinais disponíveis.

Verifique outra configuração quando

A faixa de pressão, a conexão de processo ou a temperatura do fluido requerida estiver fora dos limites informados. Para aplicações que necessitem apenas de outro tipo de sinal ou protocolo, confirme no datasheet se a configuração disponível atende; não presuma compatibilidade por semelhança de conector.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada para o produto.
Modelo e código	PM1607	Modelo, SKU e part number do anúncio.
GTIN	4021179308267	Código de identificação comercial informado.
Função	Sensor eletrônico de pressão	Função indicada nos dados do produto.
Aplicação informada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação descrita no contexto do produto.
Fluidos e meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios indicados na ficha; verificar compatibilidade química e condições de processo.
Tipo de montagem	Embutir frontalmente	Configuração de instalação informada.
Tipo de pressão	Pressão relativa	Referência de medição declarada.

Faixa de medição e pressão
Alcance de medição	-0,05 a 1 bar; -50 a 1000 mbar; -0,73 a 14,5 psi; -5 a 100 kPa	Faixa nominal declarada; não confundir com resistência à pressão.
Resistência à pressão	10.000 mbar (10 bar; 145 psi; 1.000 kPa)	Valor de resistência informado pelo fabricante.
Pressão mínima de ruptura	30.000 mbar (30 bar; 435 psi; 3.000 kPa)	Valor de pressão de ruptura informado na ficha; não representa faixa normal de medição.
Resistência contra vácuo	-1.000 mbar	Valor informado para resistência contra vácuo.
MAWP em aplicações segundo CRN	10 bar	Pressão máxima de trabalho admissível indicada para aplicações segundo CRN.

Elemento sensor e materiais
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia de medição indicada na ficha.
Materiais do corpo	Aço inoxidável 1.4404 e PBT	Materiais informados para o corpo do produto.
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃; aço inoxidável 1.4435/316L; PTFE	Materiais especificados nas superfícies em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 µm; Rz = 4 µm	Características da superfície de contato indicadas na ficha.

Dados elétricos e alimentação
Tensão de operação	18 a 30 V DC	Limites de alimentação declarados.
Classe de proteção elétrica	III	Classificação elétrica indicada na ficha.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Faixa informada para ligação de 2 fios.
Consumo de corrente, 3 fios	Menor que 45 mA	Limite informado para ligação de 3 fios.
Carga máxima	700 Ω a Ub = 24 V; cálculo informado: (Ub - 9 V) / 21,5 mA	Condição de carga máxima especificada.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas EMC citadas nos dados do produto.

Saídas e sinais
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Saída analógica	Corrente de 4 a 20 mA, com escala ajustável	Tipo e faixa de sinal declarados.
Quantidade de saídas digitais	1, IO-Link	Saída digital indicada para comunicação IO-Link.
Modo SIO	Não	A ficha informa que o produto não opera em modo SIO.
Watchdog integrado	Sim	Recurso indicado nos dados do produto.

Comunicação e interface
Interface	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.
Classe de master port exigida	A	Classe de porta necessária conforme a ficha.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência declarados.
Perfil IO-Link	Smart Sensor - SSP 3.1 Measuring Sensor Common - I&D Identification and Diagnosis	Perfil informado nos dados do produto.
DeviceID	668	Identificação IO-Link indicada.

Conexões
Conexão de processo	G 1, rosca externa com cone de vedação; dimensão indicada: 27 mm	Especificação mecânica da conexão de processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos declarados.
Torque máximo de aperto	20 Nm	Limite de aperto informado para a instalação.

Temperaturas e ambiente
Temperatura ambiente	-25 a 80 °C	Faixa ambiente informada.
Temperatura do fluido	-25 a 150 °C	Faixa de temperatura do fluido declarada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção informados; observar as condições de ensaio e instalação do fabricante.

Resistência mecânica e vida útil
Resistência a choques	DIN EN 60068-2-27; 50 g, 11 ms	Ensaio e condição especificados.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10 a 2.000 Hz	Ensaio e faixa de frequência especificados.
Ciclos mínimos de pressão	100 milhões	Quantidade mínima informada na ficha.
MTTF	323 anos	Valor de MTTF informado; não deve ser interpretado como garantia de vida útil individual.

Tempos de prontidão
Retardo de prontidão, 2 fios	1 s	Tempo informado para a configuração de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo informado para a configuração de 3 fios.

Dados mecânicos e fornecimento
Invólucro	Cilíndrico	Formato informado.
Dimensões	Diâmetro 30,2 mm; comprimento 122 mm	Dimensões fornecidas no contexto; consultar o desenho dimensional para montagem.
Massa	339,45 g	Massa informada no dataset do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem; não confirma inclusão de acessórios.
Acessórios incluídos	Não especificados	O contexto não identifica acessórios fornecidos com o sensor.
Número de aprovação UL	J022	Número informado na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; classe de master port exigida: A; transferência COM2, 38,4 kBaud.

• Saída analógica de corrente de 4 a 20 mA, com escala ajustável.

• Não opera em modo SIO, conforme dado do produto.

Conexões

Elétrica Conector M12, codificação A, 4 pinos; alimentação de 18 a 30 V DC. Consultar o datasheet para atribuição dos pinos e esquema de ligação. A ficha informa contatos dourados.

Processo Conexão G 1, rosca externa com cone de vedação, dimensão indicada como 27 mm. A compatibilidade mecânica depende da conexão correspondente no ponto de medição e da vedação prevista.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com master IO-Link classe A, revisão 1.1, e porta compatível com COM2	✓	A ficha informa IO-Link 1.1, classe de master port A e transferência COM2 a 38,4 kBaud.
Entrada de controle compatível com sinal de corrente de 4 a 20 mA	✓	O sensor possui uma saída analógica de corrente de 4 a 20 mA, com escala ajustável.
Ponto de medição com conexão de processo G 1 externa e cone de vedação correspondente	✓	Esse é o tipo de conexão de processo especificado para o produto; confirme a geometria e a vedação no conjunto instalado.
Aplicação que exige pressão relativa fora de -0,05 a 1 bar	✗	A condição requerida está fora da faixa de medição declarada.
Instalação com alimentação fora de 18 a 30 V DC	✗	A tensão requerida está fora da faixa de operação informada.
Aplicação com temperatura do fluido fora de -25 a 150 °C	✗	A temperatura requerida excede os limites de fluido especificados.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PM1607 para Embutir Frontalmente, IO-Link, -0,05 a 1 bar

Confirme que a faixa de pressão relativa requerida está entre -0,05 e 1 bar e que pressão e temperatura do processo respeitam os limites especificados.
Verifique que o ponto de instalação possui conexão G 1 externa com cone de vedação compatível e que a geometria permite montagem faceada.
Confira os materiais em contato com o fluido em relação ao meio do processo antes da instalação.
Instale o sensor conforme o desenho dimensional e aplique torque de aperto sem exceder 20 Nm.
Conecte o M12 de codificação A, 4 pinos, seguindo a atribuição de pinos do datasheet; não deduza a pinagem apenas pela quantidade de contatos.
Forneça alimentação de 18 a 30 V DC e valide o sinal de 4 a 20 mA ou a comunicação IO-Link com master classe A compatível antes de colocar o processo em operação.

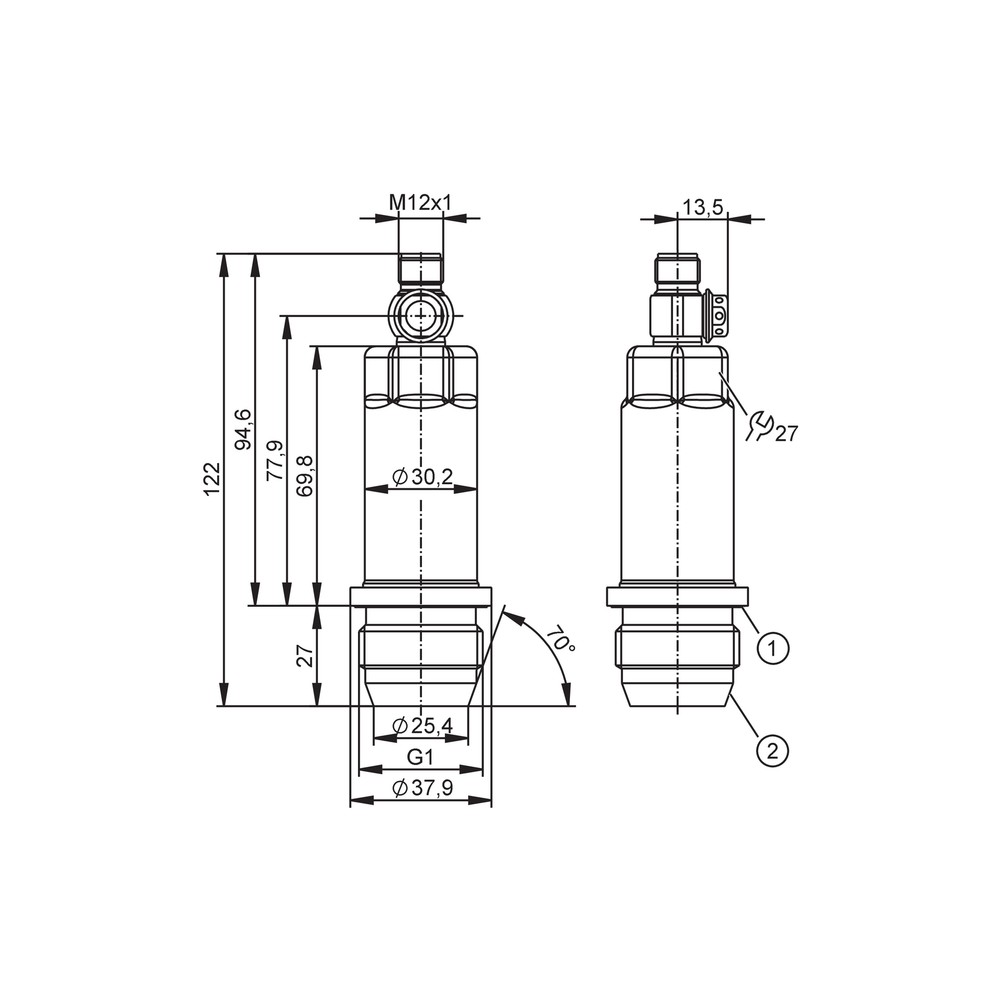

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura ou o sensor não inicia.	Alimentação ausente ou fora da faixa de 18 a 30 V DC, conexão M12 incorreta ou ligação incompatível com a configuração.	Meça a tensão no conector e confira a ligação e a atribuição dos pinos no datasheet antes de substituir o sensor.
O valor analógico não corresponde à pressão esperada.	Escala ajustável da saída configurada de forma diferente da esperada ou entrada do sistema incompatível com sinal de corrente de 4 a 20 mA.	Confirme a configuração da escala e verifique se o canal de entrada está configurado para corrente; compare o sinal medido com a pressão aplicada.
O controlador não estabelece comunicação IO-Link.	Master ou porta não compatível com IO-Link 1.1, classe A, ou comunicação configurada com parâmetros diferentes dos especificados.	Confirme a compatibilidade da porta, a revisão, a classe de master port e a transferência COM2 a 38,4 kBaud; consulte o datasheet para parametrização.
Há vazamento na conexão de processo ou a leitura oscila após a montagem.	Conexão G 1, cone de vedação, assentamento ou aperto inadequados; também pode haver condição de processo fora dos limites especificados.	Inspecione a conexão e o assentamento faceado, verifique o torque aplicado sem exceder 20 Nm e compare pressão e temperatura com os limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM PM1607, PT-BR (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PM1607 e para que serve?

É um sensor eletrônico para medir pressão relativa, com montagem faceada. A ficha indica aplicação na indústria alimentícia e de bebidas.

Que sinais e protocolo o PM1607 oferece?

Ele oferece uma saída analógica de corrente de 4 a 20 mA com escala ajustável e comunicação IO-Link. A interface informada é IO-Link 1.1, COM2.

O sensor acompanha cabo ou acessórios?

A ficha informa uma peça por embalagem, mas não especifica cabo ou acessórios incluídos. Confirme o conteúdo do fornecimento com o vendedor antes da compra.

Posso usar o PM1607 se o processo exigir pressão acima de 1 bar?

Não para medir dentro dessa condição: a faixa de medição termina em 1 bar. A resistência à pressão informada não altera a faixa nominal de medição.

Ele serve para uma instalação que não tenha conexão G 1 com cone de vedação?

A conexão de processo especificada é G 1 externa com cone de vedação. A ficha não confirma adaptadores para outras conexões; valide a compatibilidade mecânica antes da instalação.

O sensor está alimentado, mas não aparece sinal. O que devo verificar antes de trocar?

Verifique primeiro a alimentação de 18 a 30 V DC, a conexão M12 e a pinagem indicada no datasheet. Depois confirme se a entrada do controlador está preparada para o sinal utilizado.

Por que o controlador não reconhece o sensor por IO-Link?

Confira se a porta do master é classe A e compatível com IO-Link 1.1 e COM2 a 38,4 kBaud. A ficha também informa que o produto não opera em modo SIO.

É melhor comprar o sensor sozinho ou como kit?

O contexto identifica o PM1607 como uma peça por embalagem e não informa um kit ou acessórios incluídos. Se a instalação exigir cabo ou outros componentes, confirme separadamente a compatibilidade com o conector M12 de codificação A.

Quando devo escolher o PM1607 em vez de outro sensor de pressão?

Escolha-o quando a faixa de -0,05 a 1 bar, a medição relativa, a montagem faceada e a conexão G 1 com cone de vedação corresponderem à aplicação. Se algum desses requisitos diferir, compare as especificações do modelo alternativo antes de selecionar.

Como instalar e ligar o PM1607 com segurança?

Respeite o limite de torque de 20 Nm e use a pinagem indicada no datasheet para o conector M12 de 4 pinos. Antes de energizar, confirme a faixa de alimentação de 18 a 30 V DC e a compatibilidade da conexão de processo.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica, conforme o tipo de pressão indicado para o sensor. (Ref.: Tipo de pressão — pressão relativa)

IO-Link

Interface de comunicação digital especificada para troca de dados entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

COM2

Tipo de transferência IO-Link identificado pela taxa de comunicação declarada para o produto. (Ref.: COM2, 38,4 kBaud)

Montagem faceada

Instalação em que a face de medição fica integrada à superfície de montagem do processo, conforme a configuração prevista do sensor. (Ref.: Tipo de montagem — embutir frontalmente)

Cone de vedação

Geometria da conexão de processo indicada para estabelecer o assentamento e a vedação na montagem correspondente. (Ref.: conexão G 1 externa com cone de vedação)
