Sensor de Pressão IFM PM1604 - Indústria Alimentícia

Pré-visualizar: PM1604 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link

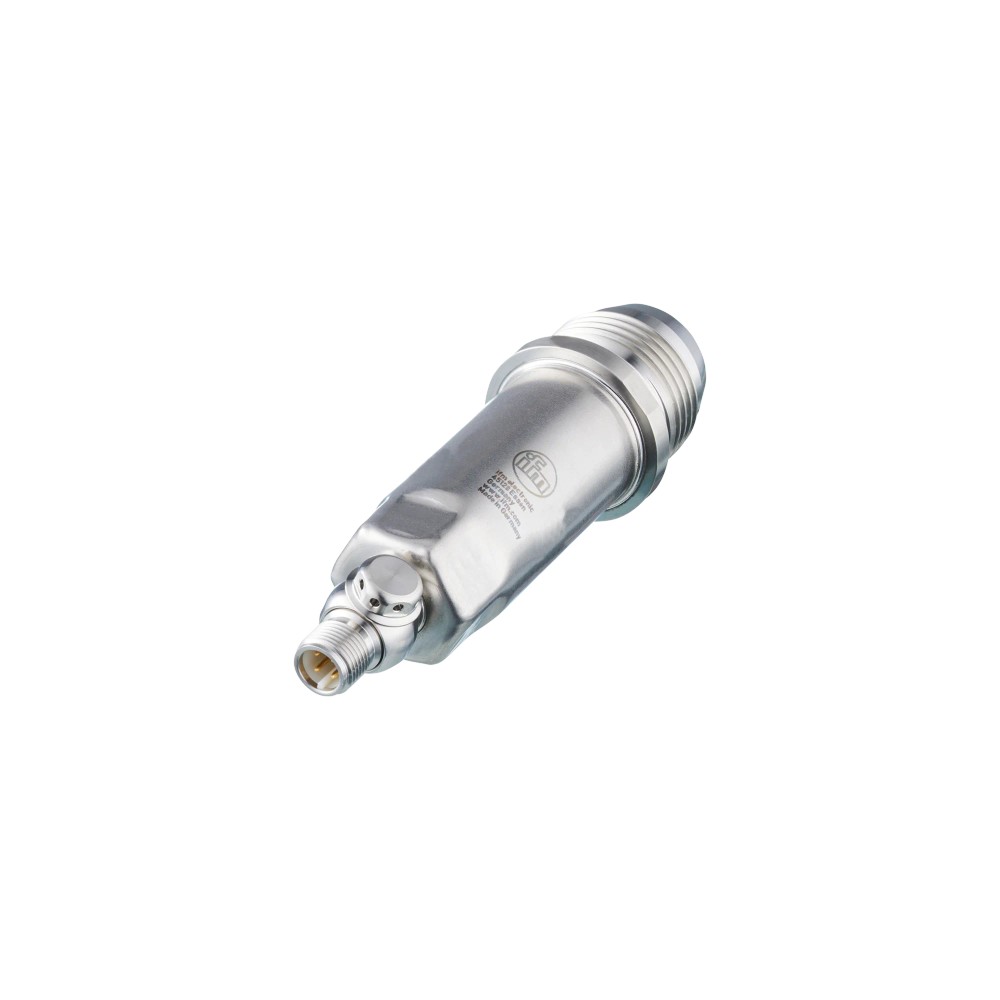

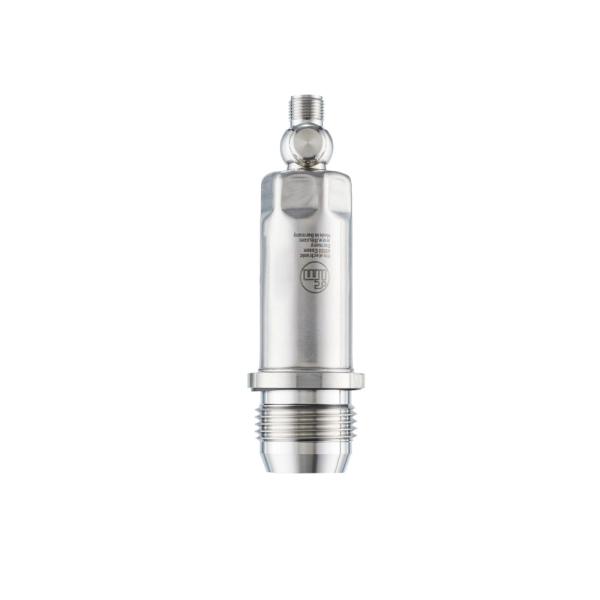

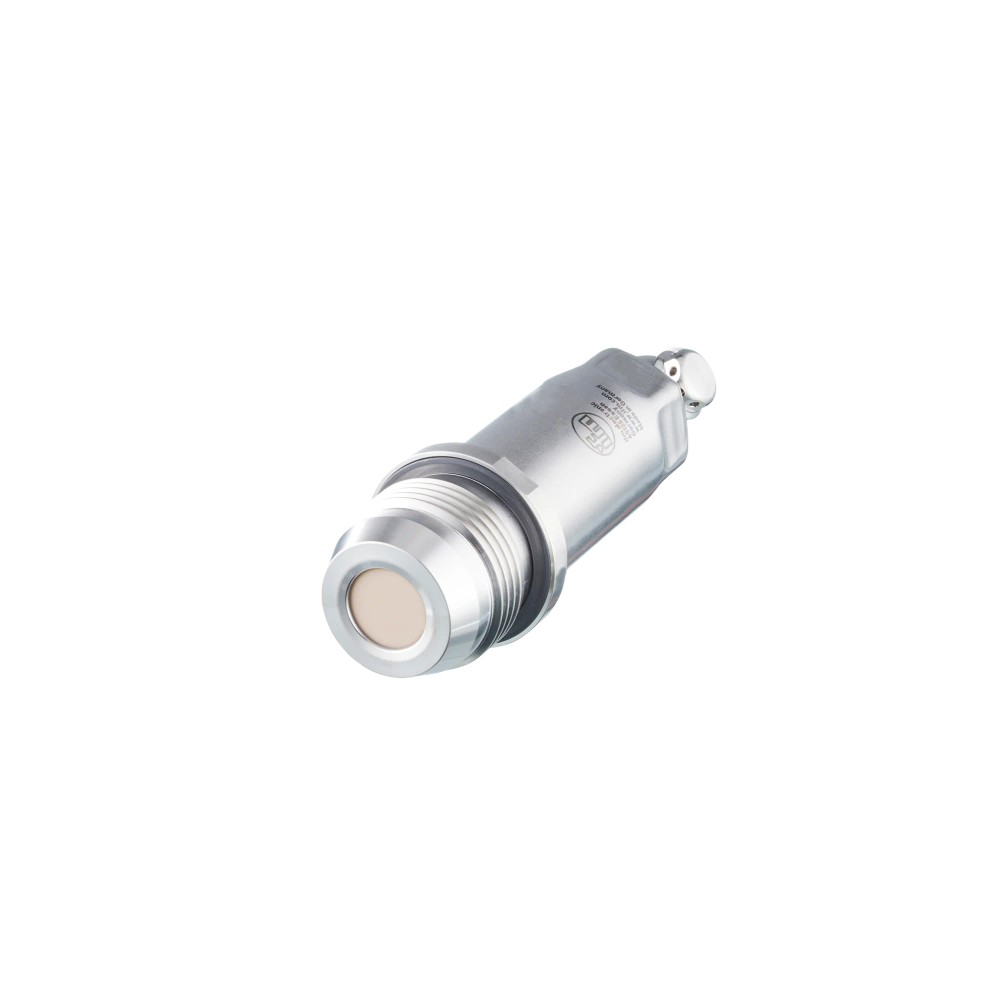

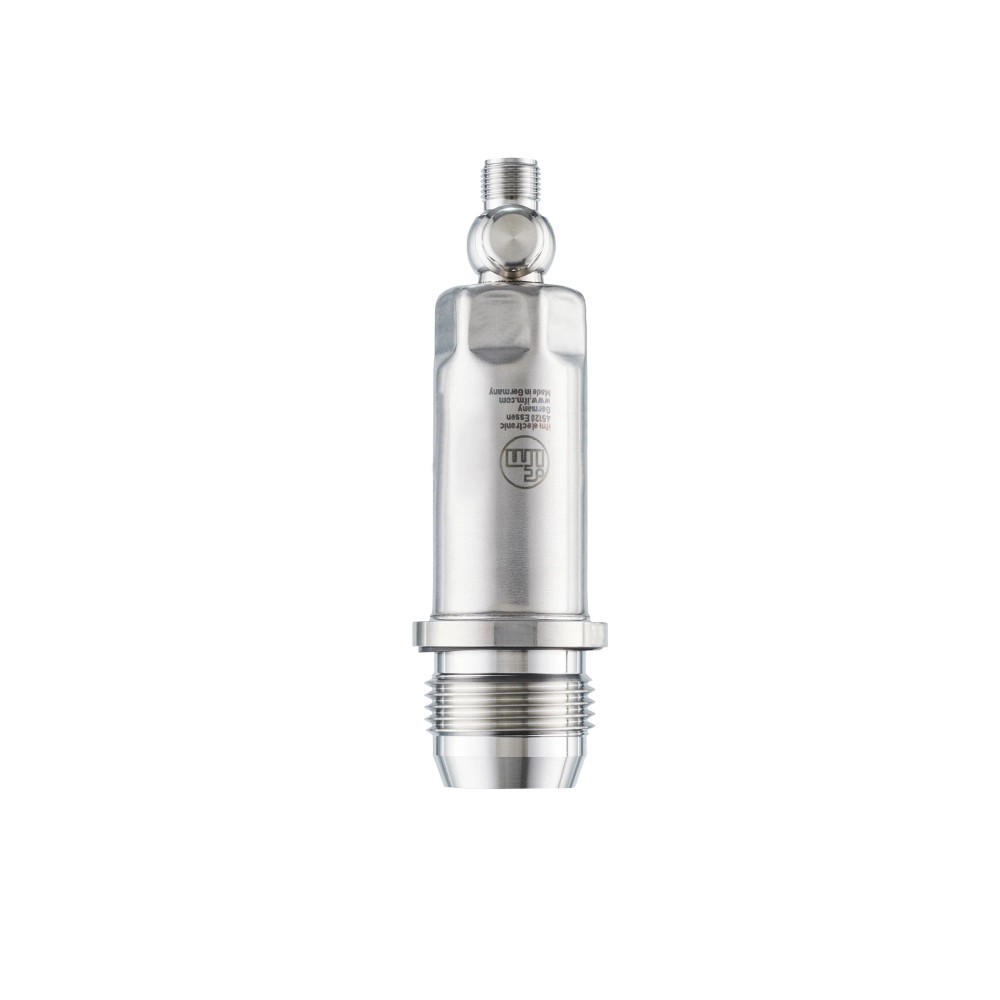

PM1604 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link

Imagem meramente ilustrativa

R$ 5.804,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1604
EAN: 4021179308236
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PM1604 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 10 bar

Saída requerida

4 a 20 mA ajustável e/ou IO-Link

Conexão de processo

G 1 externa com cone de vedação

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

18 a 30 V DC

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão para embutir frontalmente ifm PM1604, -1 a 10 bar, IO-Link

O ifm PM1604 é um sensor eletrônico de pressão relativa e vácuo, projetado para montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 10 bar e oferece saída analógica de 4 a 20 mA com escala ajustável, além de comunicação IO-Link. Sua conexão de processo é G 1 com rosca externa e cone de vedação, e a temperatura do fluido permitida é de -25 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 10 bar
Tipo de pressão	Pressão relativa e vácuo
Saídas	Analógica 4 a 20 mA, escala ajustável; IO-Link
Conexão de processo	G 1, rosca externa com cone de vedação
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	18 a 30 V DC
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP67, IP68 e IP69K
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃, aço inoxidável 1.4435/316L e PTFE
Montagem e dimensões	Embutir frontalmente; Ø 30,2 mm; comprimento 122 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações da indústria alimentícia e de bebidas, conforme a conexão e os materiais de contato especificados.
Instalações cujo processo aceite conexão G 1 externa com cone de vedação e cuja pressão esteja dentro da faixa de medição de -1 a 10 bar.
Sistemas com alimentação de 18 a 30 V DC e entrada compatível com sinal de 4 a 20 mA ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar se a pressão de processo exceder a faixa de medição de -1 a 10 bar; a resistência à pressão informada é um limite distinto e não amplia a faixa de medição.
Não selecionar sem confirmar compatibilidade mecânica quando o ponto de instalação não aceitar conexão G 1 externa com cone de vedação.
Não conectar a uma alimentação fora de 18 a 30 V DC. A ficha não informa compatibilidade com outros tipos de alimentação ou interfaces de saída.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada para medição de pressão na indústria alimentícia e de bebidas; a ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos. Confirmar a compatibilidade do meio com os materiais em contato e os limites de processo.
Possibilidade de uso em sistemas com leitura analógica: conectar a uma entrada compatível com 4 a 20 mA, respeitando a alimentação e a carga máxima especificadas.
Possibilidade de integração em sistema IO-Link: utilizar mestre com porta classe A e observar IO-Link 1.1, COM2 a 38,4 kBaud. A aplicação depende da configuração e do sistema de controle instalado.
Respeitar a faixa de medição de -1 a 10 bar e a temperatura do fluido de -25 a 150 °C; resistência à pressão e pressão de ruptura são especificações distintas e não devem ser usadas como faixa normal de operação.

COMO ESCOLHER

Antes de comprar o Sensor de pressão para embutir frontalmente ifm PM1604, -1 a 10 bar, IO-Link, verifique estes pontos:

Escolha o PM1604 quando

A aplicação exigir montagem faceada, pressão relativa ou vácuo na faixa de -1 a 10 bar, conexão G 1 externa com cone de vedação e saída analógica de 4 a 20 mA ajustável ou IO-Link.

Avalie outra configuração quando

O processo exigir faixa de medição diferente, conexão de processo diferente, alimentação fora de 18 a 30 V DC ou uma interface que não seja 4 a 20 mA/IO-Link. Confirme os requisitos da instalação no datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão eletrônico para embutir frontalmente	Identificação do tipo de produto.
Modelo	PM1604	Código do fabricante e SKU.
Aplicação indicada	Montagem faceada para indústria alimentícia e de bebidas	Aplicação declarada na ficha do produto.
Meios de processo informados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados na ficha; confirmar compatibilidade específica do processo.
Tipo de pressão	Pressão relativa e vácuo	Modos de pressão declarados.

Faixa de medição e pressão
Alcance de medição	-1 a 10 bar; -14,5 a 145 psi; -100 a 1000 kPa; -0,1 a 1 MPa	Faixa nominal de medição.
Resistência contra vácuo	-1000 mbar	Limite informado para resistência ao vácuo; não substitui a faixa de medição.
Resistência à pressão	50 bar; 725 psi; 5 MPa	Especificação de resistência à pressão, distinta da faixa de medição.
Pressão de ruptura mínima	150 bar; 2175 psi; 15 MPa	Valor mínimo informado para pressão de ruptura.
MAWP em aplicações segundo CRN	50 bar	Pressão máxima de trabalho indicada para aplicações segundo CRN.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima indicada na ficha.

Elemento sensor e materiais
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento de medição informada pelo fabricante.
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃; aço inoxidável 1.4435/316L; PTFE	Materiais declarados para as partes em contato com o fluido.
Característica da superfície em contato	Ra < 0,4 µm; Rz = 4 µm	Rugosidade informada para a superfície em contato com o fluido.
Materiais do invólucro	Aço inoxidável 1.4404/316L e PBT	Materiais declarados para o invólucro.
Contatos	Banhados a ouro	Acabamento informado para os contatos.

Dados elétricos
Tensão de operação	18 a 30 V DC	Limites de alimentação especificados.
Classe de proteção elétrica	III	Classe de proteção declarada.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Consumo informado para ligação de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Consumo informado para ligação de 3 fios.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio e valor mínimo indicados.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Proteção contra curto-circuitos	Sim	Recurso declarado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Carga máxima da saída	700 Ω a Ub = 24 V; cálculo indicado: (Ub - 9 V) / 21,5 mA	Condição de carga especificada para a saída.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de EMC indicadas na ficha.

Saídas e sinais
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Tipos de sinal indicados para o produto.
Saída analógica de corrente	4 a 20 mA, escala ajustável	Tipo e faixa da saída analógica.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Quantidade de saídas digitais	1	Quantidade indicada na ficha.
Saídas totais	2	Total informado de saídas.
Ponto inicial do sinal analógico	-1 a 8 bar; -14,5 a 116 psi; -0,1 a 0,8 MPa	Intervalo indicado para ajuste do ponto inicial.
Ponto final do sinal analógico	1 a 10 bar; 14,5 a 145 psi; 0,1 a 1 MPa	Intervalo indicado para ajuste do ponto final.
Retardo de prontidão, 2 fios	1 s	Tempo informado para a configuração de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo informado para a configuração de 3 fios.

Precisão e estabilidade
Repetibilidade	< ±0,1%	Nas variações de temperatura < 10 K e turn down 1:1.
Desvio de histerese	< ±0,15%	Condição turn down 1:1.
Desvio de linearidade	< ±0,15%	Condição turn down 1:1.
Desvio de características	< ±0,2%	Linearidade, incluindo histerese e repetibilidade; ajuste do ponto limite conforme DIN EN IEC 62828-1.
Estabilidade ao longo do tempo	< ±0,1% por ano	Condição turn down 1:1.
Resolução IO-Link de pressão	0,002 bar	Resolução informada para leitura de pressão via IO-Link.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa de transferência informada.
Padrão SDCI	IEC 61131-9	Padrão indicado na ficha.
Classe de mestre necessária	Classe A	Classe de porta exigida para o mestre IO-Link.
Perfil IO-Link	Smart Sensor - SSP 3.1 Measuring Sensor; Common - I&D Identification and Diagnosis	Perfis listados na ficha.
DeviceID	662	Identificador de dispositivo informado.
Watchdog integrado	Sim	Recurso declarado na ficha.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Limites ambientais informados.
Temperatura do fluido	-25 a 150 °C	Limites de temperatura do fluido.
Temperatura de armazenamento	-40 a 100 °C	Limites de armazenamento informados.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados; verificar condições de instalação e uso no datasheet.
Resistência a choques	50 g, 11 ms, conforme DIN EN 60068-2-27	Ensaio e referência especificados.
Resistência a vibrações	20 g, 10 a 2000 Hz, conforme DIN EN 60068-2-6	Ensaio e referência especificados.

Conexões e montagem
Conexão de processo	G 1, rosca externa com cone de vedação; 27 mm	Especificação mecânica da conexão de processo.
Tipo de montagem	Embutir frontalmente; faceada	Tipo de montagem indicado.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conector elétrico especificado.
Diâmetro	30,2 mm	Dimensão informada no conjunto de dados.
Comprimento	122 mm	Dimensão informada no conjunto de dados.
Torque máximo de aperto	20 Nm	Limite de aperto indicado.
Invólucro	Cilíndrico	Formato informado para o invólucro.

Dados gerais e aprovações
MTTF	323 anos	Valor informado na ficha; não representa vida útil garantida.
Número de aprovação UL	J022	Código de aprovação listado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	337,7 g	Peso indicado no conjunto de dados.
NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9; perfil Smart Sensor SSP 3.1 Measuring Sensor e Common I&D Identification and Diagnosis.

• Saída analógica de corrente de 4 a 20 mA, com escala ajustável.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC. O mestre IO-Link deve ter classe de porta A. A ficha informa saídas configuráveis, incluindo uma saída digital e uma saída analógica; consultar o datasheet para configuração e ligação dos pinos.

Processo Conexão G 1, rosca externa com cone de vedação; montagem faceada. Diâmetro indicado para a instalação: 30,2 mm. Verificar a geometria do alojamento e a vedação no desenho dimensional do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com pressão relativa entre -1 e 10 bar e conexão G 1 externa com cone de vedação	✓	A faixa de medição e a conexão correspondem às especificações do sensor.
Aplicação com vácuo até -1000 mbar	✓	A ficha declara tipo de pressão relativa e vácuo e resistência contra vácuo de -1000 mbar; respeitar a faixa de medição especificada.
Sistema IO-Link com mestre de classe de porta A	✓	A classe de porta exigida é A e a interface é IO-Link 1.1.
Sistema alimentado entre 18 e 30 V DC que recebe sinal analógico 4 a 20 mA	✓	A tensão de operação e a saída analógica de corrente constam na ficha.
Processo que requer medição acima de 10 bar	✗	A necessidade excede o limite superior da faixa de medição de -1 a 10 bar, ainda que a ficha informe resistência à pressão superior.
Instalação que exige conexão elétrica diferente de M12 codificação A, 4 contatos	✗	A conexão elétrica especificada é 1 x M12, codificação A, com 4 contatos.

INSTALAÇÃO

Como instalar o Sensor de pressão para embutir frontalmente ifm PM1604, -1 a 10 bar, IO-Link

Confirme que a faixa de processo, a temperatura do fluido e o meio estão dentro das especificações do PM1604.
Verifique se o alojamento permite montagem faceada e se a conexão de processo G 1 externa com cone de vedação corresponde à instalação.
Consulte o desenho dimensional do fabricante para conferir espaço, diâmetro e profundidade de montagem.
Instale o sensor sem exceder o torque máximo de aperto de 20 Nm e utilize a vedação adequada à conexão e ao processo, conforme projeto da instalação.
Conecte o M12 de 4 contatos a uma alimentação de 18 a 30 V DC e ao circuito de saída apropriado; consulte o datasheet para atribuição dos pinos e configuração.
Após energizar, confirme a leitura e configure a escala analógica ou a comunicação IO-Link de acordo com o sistema conectado.

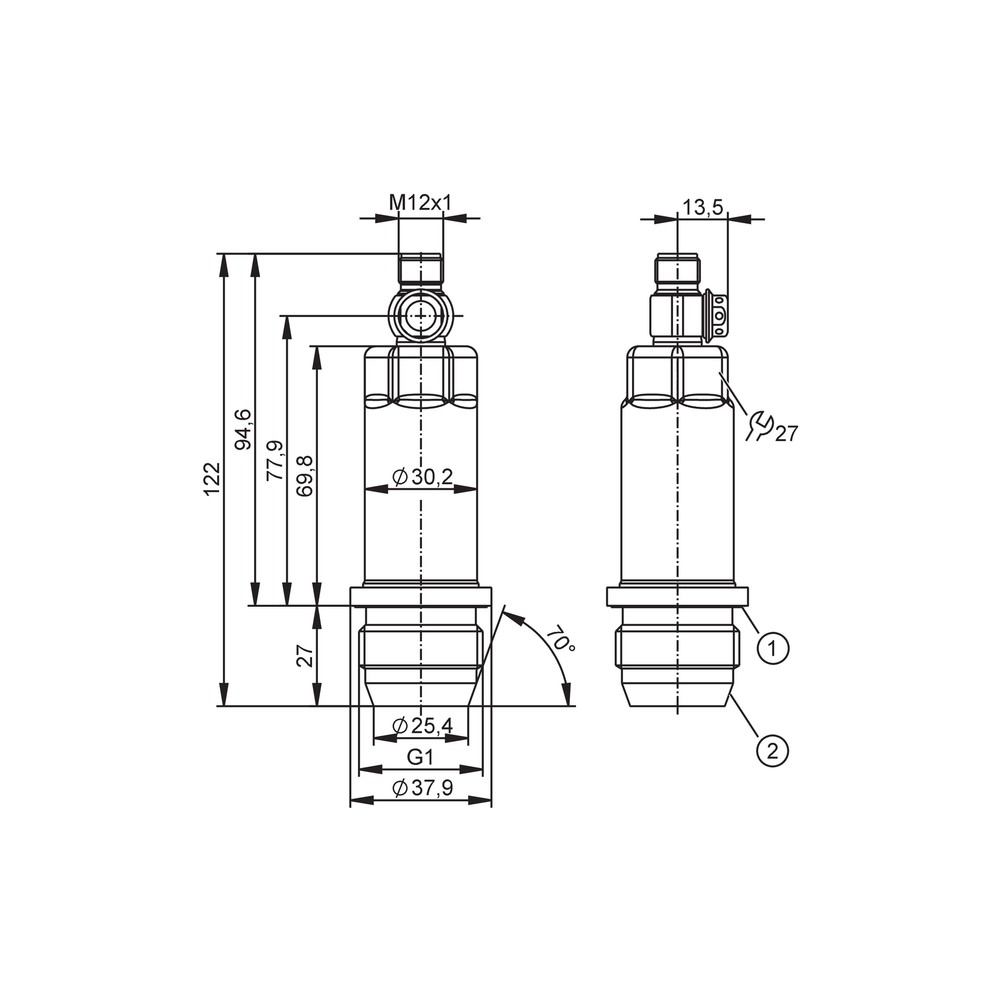

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de pressão no controlador.	Alimentação ausente ou fora de 18 a 30 V DC, conexão M12 incorreta ou circuito de saída incompatível.	Meça a alimentação no conector e confira o cabeamento e a configuração do circuito conforme o datasheet.
A leitura analógica permanece fora da escala esperada.	Escala ajustável da saída 4 a 20 mA configurada com pontos inicial e final diferentes dos esperados, ou carga acima do limite aplicável.	Confirme os pontos de ajuste da saída e verifique a carga do circuito; a ficha indica carga máxima de 700 Ω a 24 V nas condições especificadas.
O sistema de controle não reconhece o sensor por IO-Link.	Mestre incompatível com a classe de porta exigida, configuração de comunicação incorreta ou incompatibilidade de revisão/perfil.	Verifique se a porta do mestre é classe A e confira IO-Link 1.1, COM2 a 38,4 kBaud e DeviceID 662 na configuração.
A leitura apresenta erro ou instabilidade após a montagem.	Conexão ou vedação inadequada, condição de processo fora da faixa ou instalação mecânica incompatível com a montagem faceada.	Confira a conexão G 1 com cone de vedação, o torque aplicado, a faixa de pressão e a temperatura do fluido; compare a montagem com o desenho do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do PM1604 em português (Datasheet) Desenho em escala do PM1604 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PM1604 e para quem ele serve?

É um sensor eletrônico de pressão relativa e vácuo para montagem faceada, indicado na ficha para aplicações da indústria alimentícia e de bebidas. Mede na faixa de -1 a 10 bar e disponibiliza sinal analógico e IO-Link.

Quais saídas e conexão elétrica ele oferece?

O PM1604 oferece saída analógica de 4 a 20 mA com escala ajustável e IO-Link. A conexão elétrica é M12, codificação A, com 4 contatos.

O que acompanha o produto na embalagem?

A ficha informa uma peça por embalagem, mas não detalha acessórios ou itens adicionais incluídos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo da embalagem.

Ele serve para processos acima de 10 bar?

A faixa de medição termina em 10 bar, portanto não é a faixa indicada para medir pressões acima desse valor. A resistência à pressão informada não deve ser interpretada como faixa de medição.

Posso usar o PM1604 com uma conexão de processo diferente de G 1?

A conexão especificada é G 1 externa com cone de vedação. Para outra geometria, confirme a compatibilidade mecânica antes da compra; a ficha não informa adaptadores incluídos.

O sensor liga, mas o CLP não mostra corrente: o que verifico antes de trocar?

Confira a alimentação de 18 a 30 V DC, o cabeamento M12 e a configuração da entrada analógica para 4 a 20 mA. Verifique também a escala ajustada e a carga do circuito conforme as condições do datasheet.

O mestre IO-Link não identifica o sensor; qual é a causa provável?

Verifique se está usando uma porta de mestre classe A e se a configuração considera IO-Link 1.1 e COM2 a 38,4 kBaud. O DeviceID informado para o PM1604 é 662.

Devo escolher a saída 4 a 20 mA ou IO-Link?

Escolha 4 a 20 mA quando o sistema tiver entrada analógica de corrente compatível; escolha IO-Link quando houver mestre com porta classe A e integração compatível com IO-Link 1.1. O sensor oferece ambas as opções, com saídas configuráveis.

Que cuidados devo ter ao instalar o sensor?

Confirme a montagem faceada, a conexão G 1 com cone de vedação e os limites do processo antes da instalação. Não exceda o torque máximo indicado de 20 Nm e consulte o datasheet para o pinout e a ligação elétrica.

O PM1604 pode medir vácuo?

Sim. A ficha declara medição de pressão relativa e vácuo e informa resistência contra vácuo de -1000 mbar; considere também a faixa de medição especificada para selecionar a aplicação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; o PM1604 é especificado para pressão relativa. (Ref.: Tipo de pressão)

IO-Link

Interface de comunicação digital do sensor, especificada como IO-Link 1.1, COM2. (Ref.: Interface de comunicação)

4 a 20 mA

Sinal analógico de corrente cuja escala pode ser ajustada no sensor. (Ref.: Corrente da saída analógica)

Montagem faceada

Instalação em que a área de medição fica nivelada com a superfície do ponto de processo. (Ref.: Tipo de montagem)

G 1 com cone de vedação

Conexão de processo com rosca externa e cone de vedação, conforme a especificação mecânica do produto. (Ref.: Conexão de processo)
