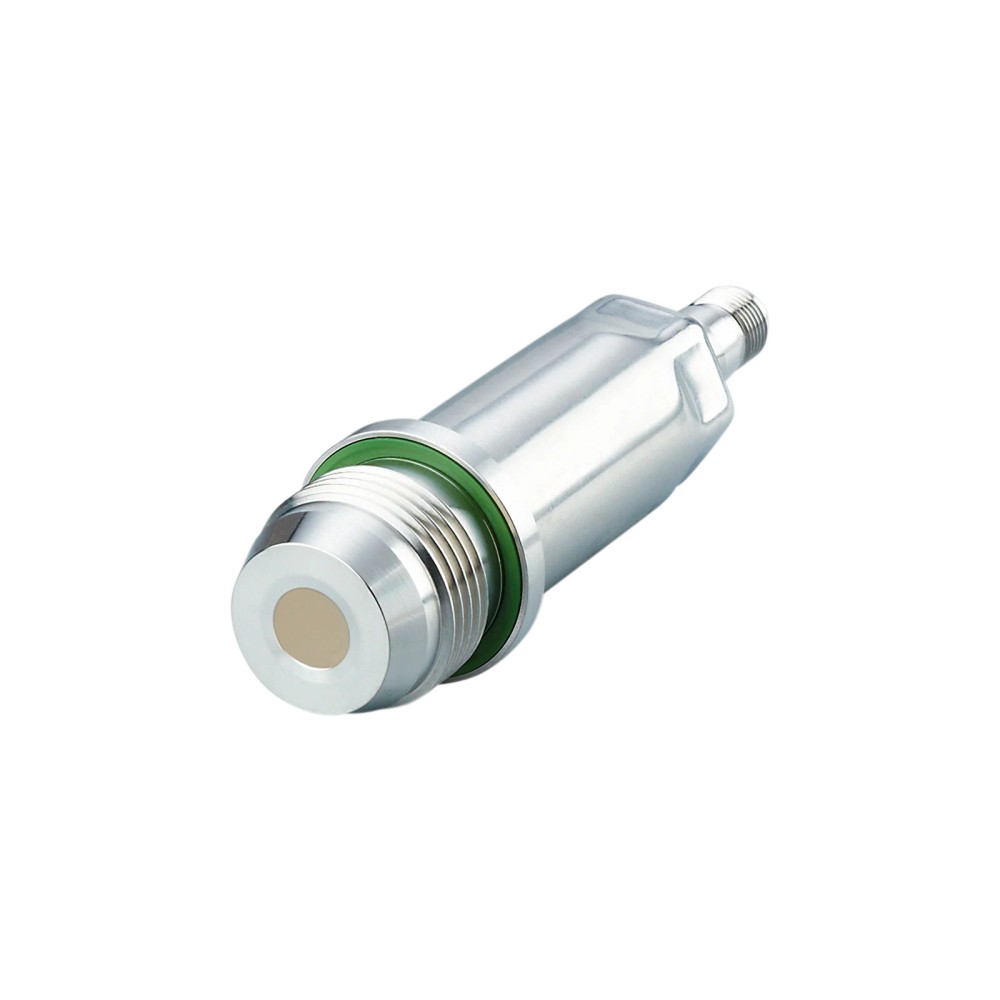

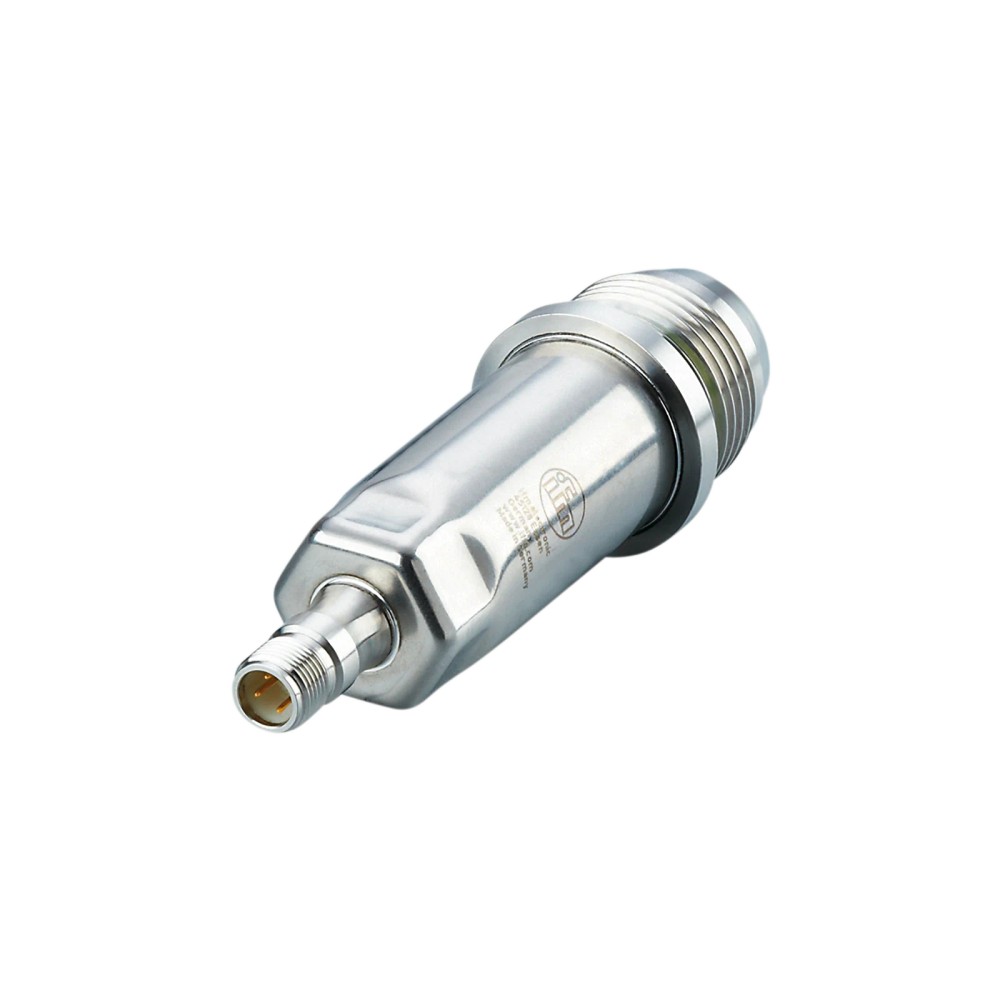

PM1602 IFM - Sensor de Pressão ifm Embutir Frontal -1 a 100 bar IO-Link

Imagem meramente ilustrativa

R$ 5.804,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1602
EAN: 4021179308212
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PM1602 IFM - Sensor de Pressão ifm Embutir Frontal -1 a 100 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 100 bar

Conexão de processo

G 1 externa com cone de vedação

Montagem

Faceada / embutir frontalmente

Saída

4–20 mA configurável e IO-Link

Alimentação

18–30 V DC

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico ifm PM1602 para embutir frontalmente, -1 a 100 bar, saída 4–20 mA e IO-Link

O ifm PM1602 é um sensor eletrônico de pressão para montagem faceada, destinado à medição de pressão relativa e vácuo. Possui faixa de medição de -1 a 100 bar, célula de medição cerâmica e saída analógica 4–20 mA com escala ajustável, além de comunicação IO-Link. A conexão de processo é G 1 com rosca externa e cone de vedação.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 100 bar; -15 a 1450 psi; -0,1 a 10 MPa
Tipo de pressão	Pressão relativa e vácuo
Montagem	Embutir frontalmente
Conexão de processo	G 1, rosca externa com cone de vedação
Saída analógica	4–20 mA, escala ajustável
Comunicação	IO-Link, revisão 1.1
Alimentação	18–30 V DC
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP 67, IP 68 e IP 69K
Conexão elétrica	1 conector M12, codificação A, 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em processos compatíveis com a conexão G 1 externa com cone de vedação.
Aplicações na indústria alimentícia e de bebidas, conforme a aplicação informada na ficha.
Processos com meios pastosos ou sólidos e fluidos líquidos; fluidos gasosos somente para pressões acima de 25 bar sob encomenda, conforme a ficha.
Instalações que utilizem sinal 4–20 mA ou comunicação IO-Link e alimentação de 18–30 V DC.

⚠ Considere outro se precisa de:

Não selecionar se a pressão medida exceder a faixa nominal de -1 a 100 bar; a ficha informa resistência à pressão de 200 bar, que não substitui a faixa de medição.
Não usar a conexão de processo como se fosse uma rosca de montagem diferente: a ficha especifica G 1 externa com cone de vedação.
Não considerar adequado para fluidos gasosos abaixo ou iguais a 25 bar com base na aplicação especial informada; essa condição para gases consta como disponível apenas sob encomenda.
Não presumir compatibilidade com qualquer controlador ou porta IO-Link sem confirmar a alimentação, o tipo de entrada e os requisitos do sistema receptor.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada na indústria alimentícia e de bebidas; confirme a compatibilidade dos materiais em contato com o fluido com o processo específico.
Medição de pressão relativa ou vácuo em meios pastosos e sólidos e em fluidos líquidos, respeitando a faixa de -1 a 100 bar e as condições de temperatura informadas.
Aplicação em fluidos gasosos: a ficha ressalva que, para pressões acima de 25 bar, a aplicação está disponível apenas sob encomenda; valide a configuração com o fabricante.
Possibilidade de integração a sistemas de automação com entrada analógica 4–20 mA ou IO-Link compatível; a compatibilidade do controlador e da instalação deve ser verificada separadamente.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico ifm PM1602 para embutir frontalmente, -1 a 100 bar, saída 4–20 mA e IO-Link, verifique estes pontos:

Escolha o PM1602 quando

A instalação exigir montagem faceada, conexão G 1 externa com cone de vedação, medição de pressão relativa ou vácuo dentro de -1 a 100 bar e interface analógica 4–20 mA ou IO-Link.

Avalie outra configuração quando

O processo exigir faixa de medição fora de -1 a 100 bar, conexão de processo diferente, alimentação fora de 18–30 V DC ou temperatura do fluido fora de -25 a 150 °C. Confirme no datasheet a adequação ao fluido e às condições específicas da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	ifm / ifm electronic	Identificação comercial informada na ficha.
Modelo e SKU	PM1602	Código do produto.
GTIN	4021179308212	Identificador comercial informado no anúncio.
Tipo de produto	Sensor eletrônico de pressão para embutir frontalmente	Aplicação construtiva do sensor.
Categoria	Sensor de pressão	Classificação do produto.

Área de aplicação e meio de processo
Aplicação informada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação declarada na ficha do produto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio informados; gases acima de 25 bar somente sob encomenda.
Aplicação em fluidos gasosos	Para pressões acima de 25 bar, apenas sob encomenda	Restrição específica declarada na ficha.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão medidos.
Célula de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento de medição conforme descrição do produto.

Faixa de medição e limites de pressão
Faixa de medição	-1 a 100 bar; -15 a 1450 psi; -0,1 a 10 MPa	Faixa nominal de medição informada.
Resistência ao vácuo	-1000 mbar	Valor indicado na ficha para resistência ao vácuo.
Resistência à pressão	200 bar; 2900 psi; 20 MPa	Parâmetro de resistência à pressão; não representa a faixa de medição.
Pressão mínima de ruptura	650 bar; 9425 psi; 65 MPa	Valor de pressão mínima de ruptura informado na ficha.
Ciclos de pressão mínimos	100 milhões	Quantidade indicada na ficha para ciclos de pressão.

Dados elétricos e alimentação
Tensão de operação	18–30 V DC	Faixa de alimentação especificada.
Consumo de corrente, 2 fios	3,5–21,5 mA	Consumo informado para configuração de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Limite informado para configuração de 3 fios.
Carga máxima	700 Ω	Carga máxima informada para a saída.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Proteção contra curto-circuito	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado pela ficha.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.

Entradas, saídas e sinal
Saída analógica	4–20 mA, escala ajustável	Sinal de corrente configurável.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Saída digital	1	Quantidade de saídas digitais indicada na ficha.
Saídas totais	2	Total indicado na ficha para as saídas.
Sinal de saída	Analógico e IO-Link; configuráveis	Recursos de saída declarados no anúncio.
Modo SIO	Não	A ficha indica ausência de operação em modo SIO.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Padrão SDCI	IEC 61131-9	Norma de comunicação indicada.
Taxa de transmissão	COM2, 38,4 kBaud	Modo de transferência declarado.
Classe de porta master	A	Classe de porta indicada na ficha.
Watchdog integrado	Sim	Recurso indicado para comunicação.

Precisão e desvios
Repetibilidade	< ±0,1%	Nas variações de temperatura < 10 K; Turn down 1:1.
Desvio de histerese	< ±0,15%	Condição Turn down 1:1.
Desvio de linearidade	< ±0,15%	Condição Turn down 1:1.
Desvio das características	< ±0,5%	Valor de desvio informado na ficha.
Estabilidade a longo prazo	< ±0,1% por ano	Condição Turn down 1:1.

Tempos de reação
Retardo de prontidão, 2 fios	1 s	Tempo informado para configuração de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo informado para configuração de 3 fios.

Condições ambientais e proteção
Temperatura do fluido	-25 a 150 °C	Faixa de operação declarada para o fluido.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção informados; aplicar conforme condições de montagem e uso especificadas pelo fabricante.
Estanqueidade	Sim	A ficha indica estanqueidade; observar as condições de instalação do fabricante.

Conexões e dados mecânicos
Conexão de processo	G 1, rosca externa com cone de vedação	Conexão mecânica do processo.
Dimensão indicada da conexão	27 mm	Dimensão informada junto à conexão de processo.
Tipo de montagem	Embutir frontalmente / faceada	Configuração de instalação declarada.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico informado.
Formato do invólucro	Cilíndrico	Forma do corpo do sensor.
Diâmetro	30,2 mm	Dimensão externa informada.
Comprimento	122 mm	Dimensão externa informada.
Material do corpo	1.4404 (aço inoxidável / 316L) e PBT	Materiais do corpo informados.
Materiais em contato com o fluido	Cerâmica (99,9% Al2O3), 1.4435 (aço inoxidável / 316L) e PTFE	Materiais de contato declarados; considerar a compatibilidade química do processo.
Acabamento da superfície em contato	Ra < 0,4 µm; Rz = 4 µm	Características de superfície indicadas para os materiais de contato.
Torque de aperto	20 Nm	Torque informado na ficha; seguir as instruções de montagem do fabricante.
Peso	330,15 g	Massa indicada nos dados do produto.

Dados de confiabilidade e outros parâmetros
MTTF	323 anos	Valor declarado na ficha; não equivale a prazo de vida útil garantido.
Contatos	Banhados a ouro	Característica indicada para os contatos do conector.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Controle de temperatura	Não	A ficha indica que não há controle de temperatura.
NCM	9026.20.90	Classificação fiscal informada no contexto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; COM2, 38,4 kBaud; classe de porta A.

• Saída analógica de corrente 4–20 mA, com escala ajustável. A ficha indica modo SIO: não.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18–30 V DC. A ficha informa consumo de 3,5–21,5 mA em configuração de 2 fios e menor que 45 mA em configuração de 3 fios. Verifique o esquema elétrico do fabricante e a entrada do controlador antes de ligar.

Processo G 1, rosca externa com cone de vedação; diâmetro indicado para a conexão: 27 mm. A montagem é para embutir frontalmente. Não confundir a conexão mecânica do processo com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4–20 mA e alimentação compatível de 18–30 V DC	✓	A ficha especifica saída analógica 4–20 mA de escala ajustável e tensão de operação de 18–30 V DC; confirme a configuração de ligação e a carga da entrada.
Sistema IO-Link compatível com revisão 1.1, COM2 e porta classe A	✓	Esses parâmetros de interface constam na ficha do produto; a integração depende também da compatibilidade do mestre e da configuração do sistema.
Conexão de processo G 1 externa com cone de vedação e instalação faceada	✓	Corresponde à conexão e ao tipo de montagem informados para o PM1602.
Medição fora da faixa de -1 a 100 bar	✗	A condição excede a faixa de medição declarada. A resistência à pressão indicada de 200 bar é um parâmetro distinto e não amplia a faixa de medição.
Fluido com temperatura fora de -25 a 150 °C	✗	A condição está fora da faixa de temperatura do fluido indicada na ficha.
Fluido gasoso em aplicação regular abaixo ou igual a 25 bar	✗	A ficha ressalva que a aplicação em fluidos gasosos no caso de pressões acima de 25 bar está disponível apenas sob encomenda; confirme a variante e a aplicação com o fabricante antes da seleção.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico ifm PM1602 para embutir frontalmente, -1 a 100 bar, saída 4–20 mA e IO-Link

Confirme que a pressão de processo está dentro da faixa de medição e que o fluido e as temperaturas são compatíveis com a ficha do fabricante.
Verifique se o ponto de instalação aceita montagem faceada e conexão G 1 externa com cone de vedação.
Confira as dimensões mecânicas e o desenho dimensional antes de preparar o alojamento ou a tubulação.
Monte o sensor conforme as instruções do fabricante e aplique o torque de aperto informado de 20 Nm, observando as condições de vedação.
Conecte o M12 de codificação A à alimentação de 18–30 V DC e ao circuito analógico ou mestre IO-Link, de acordo com o esquema oficial.
Configure a escala do sinal analógico, quando aplicável, e valide a leitura e a comunicação no sistema antes de liberar o processo.

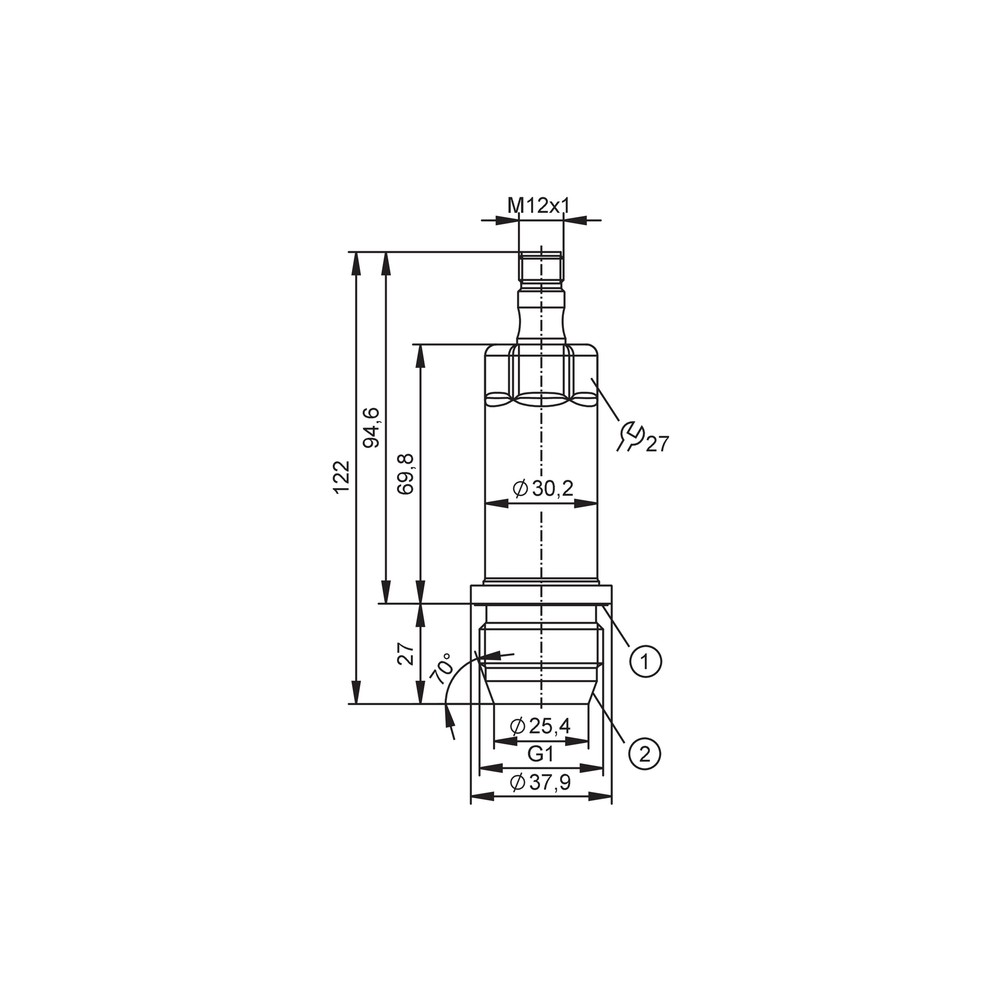

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura no controlador.	Alimentação ausente ou fora da faixa especificada, ligação incorreta no M12 ou incompatibilidade entre o sinal configurado e a entrada do controlador.	Meça a alimentação no conector e confirme 18–30 V DC; confira o esquema oficial, a configuração de 2 ou 3 fios e se a entrada recebe 4–20 mA ou IO-Link conforme instalado.
A leitura de pressão fica fora da escala esperada.	Escala analógica ajustável configurada de forma diferente da faixa esperada pelo controlador, ou pressão de processo fora da faixa de medição.	Compare os limites configurados no sensor com a escala do controlador e verifique a pressão aplicada em relação à faixa de -1 a 100 bar.
A comunicação IO-Link não é estabelecida.	Mestre, porta ou configuração incompatível com a interface, ou conexão elétrica incorreta.	Confirme que o sistema suporta IO-Link revisão 1.1, COM2 e porta classe A; verifique a alimentação e o cabeamento com a documentação do fabricante.
Há vazamento ou leitura instável após a montagem.	Conexão de processo ou vedação inadequada, montagem diferente da configuração faceada ou aperto fora da orientação de instalação.	Inspecione a conexão G 1 com cone de vedação, a superfície de montagem e o procedimento aplicado; confira o torque de 20 Nm e as instruções oficiais.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm PM1602 em português (Datasheet) Desenho em escala do PM1602 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PM1602 e para que tipo de medição serve?

É um sensor eletrônico de pressão para montagem faceada, destinado à medição de pressão relativa e vácuo. A ficha indica uma célula de medição com capacidade cerâmica.

Quais sinais e conexões preciso prever no sistema?

O sensor oferece saída analógica 4–20 mA ajustável e comunicação IO-Link. A conexão elétrica é M12, codificação A, com 4 contatos; verifique a pinagem no datasheet antes da ligação.

O produto acompanha cabo ou outros acessórios?

A ficha do anúncio não informa acessórios incluídos. Confirme com o fornecedor se o cabo ou itens de montagem são necessários para a instalação.

Posso usar o PM1602 para medir pressão fora de -1 a 100 bar?

A ficha declara faixa de medição de -1 a 100 bar, portanto não o selecione para medir fora desse intervalo. A resistência à pressão de 200 bar não amplia a faixa de medição.

Ele serve para qualquer fluido gasoso?

Não é possível afirmar isso para qualquer gás ou condição. A ficha ressalva que a aplicação em fluidos gasosos para pressões acima de 25 bar é apenas sob encomenda; valide também a compatibilidade do fluido com os materiais em contato.

O que verificar se o controlador não recebe sinal?

Verifique primeiro a alimentação de 18–30 V DC, a ligação do M12 e a correspondência entre a saída do sensor e a entrada do controlador. Confirme também se o sensor está configurado para o sinal esperado.

O que pode causar falha de comunicação IO-Link?

Uma configuração de mestre ou porta incompatível, ou uma ligação elétrica incorreta, pode impedir a comunicação. Confirme suporte a revisão 1.1, COM2 e classe A, além da alimentação e do cabeamento.

É melhor comprar este modelo ou um sensor com outra faixa?

Escolha o PM1602 se a montagem faceada, a conexão G 1 com cone de vedação e a faixa de -1 a 100 bar atenderem ao processo. Se a faixa ou a conexão exigidas forem diferentes, selecione uma variante com os parâmetros necessários.

Quais cuidados são importantes na instalação mecânica?

Confira a montagem faceada, a conexão G 1 externa com cone de vedação e o desenho dimensional antes da instalação. A ficha informa torque de aperto de 20 Nm; siga o procedimento oficial do fabricante.

O sensor pode operar com fluido a 150 °C?

A ficha indica temperatura do fluido de até 150 °C. Verifique também a temperatura ambiente permitida e as condições de montagem descritas pelo fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital do sensor para integração com um mestre compatível. (Ref.: IO-Link revisão 1.1; IEC 61131-9.)

COM2

Modo de transferência IO-Link indicado para a comunicação do dispositivo. (Ref.: COM2, 38,4 kBaud.)

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão especificado para o sensor. (Ref.: Tipo de pressão: pressão relativa.)

Turn down

Relação de escala usada como condição de referência para determinados dados de precisão informados na ficha. (Ref.: Turn down 1:1.)

G 1 com cone de vedação

Conexão mecânica de processo especificada para a montagem do sensor; não corresponde à conexão elétrica M12. (Ref.: Conexão de processo G 1, rosca externa com cone de vedação.)
