Sensor de Pressão IFM PM1515

Pré-visualizar: PM1515 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 6 bar IO-Link

PM1515 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 6 bar IO-Link

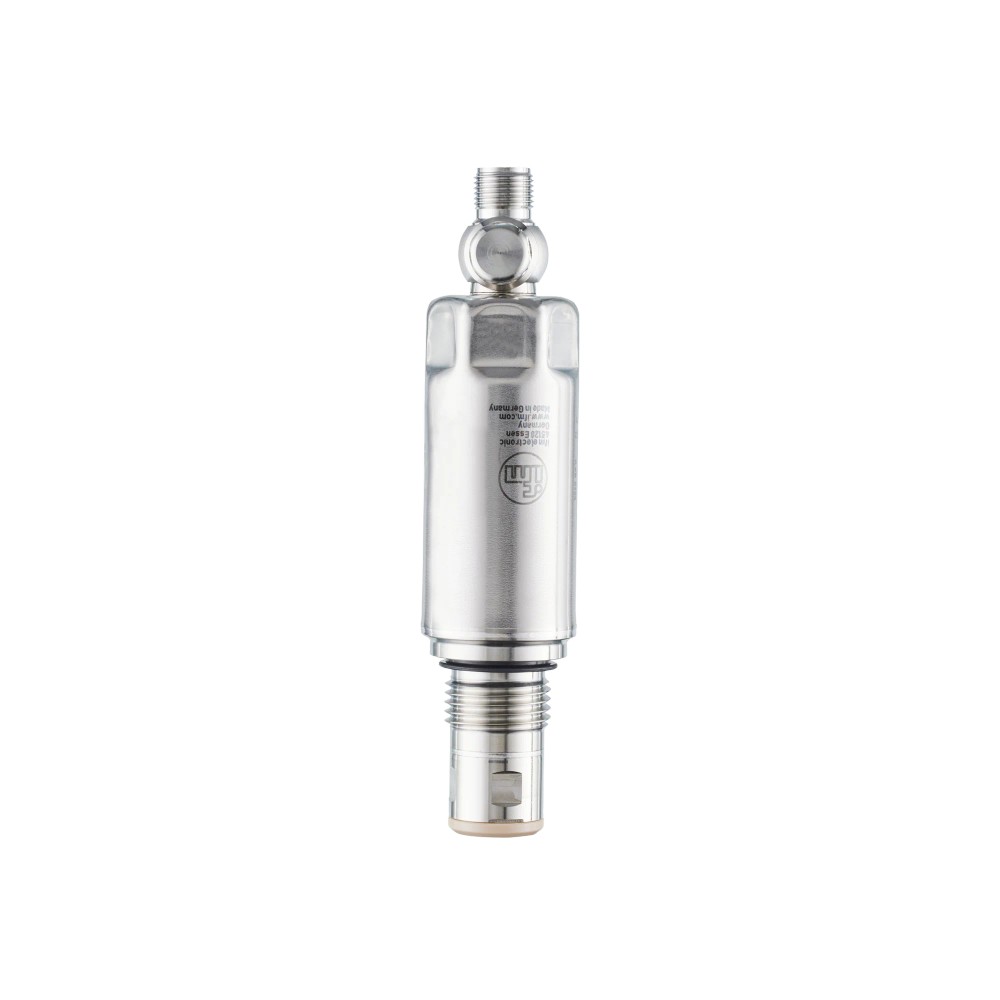

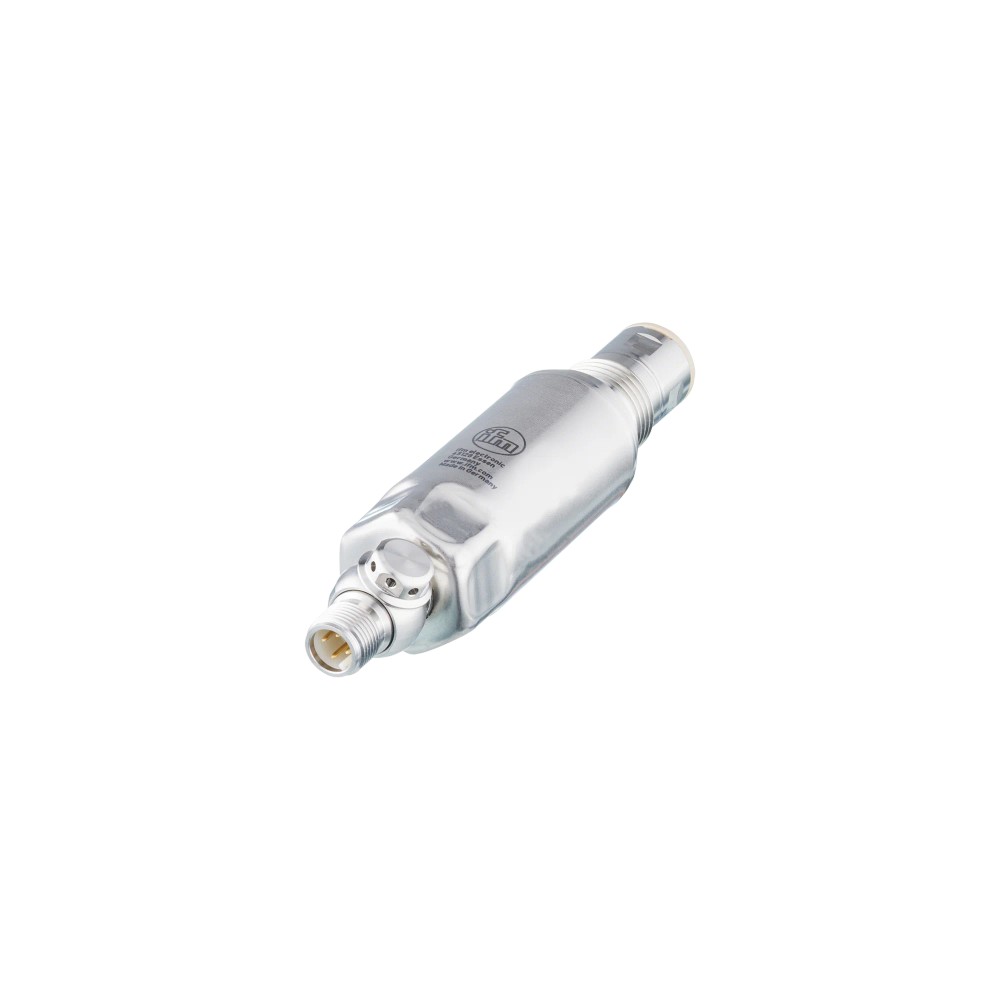

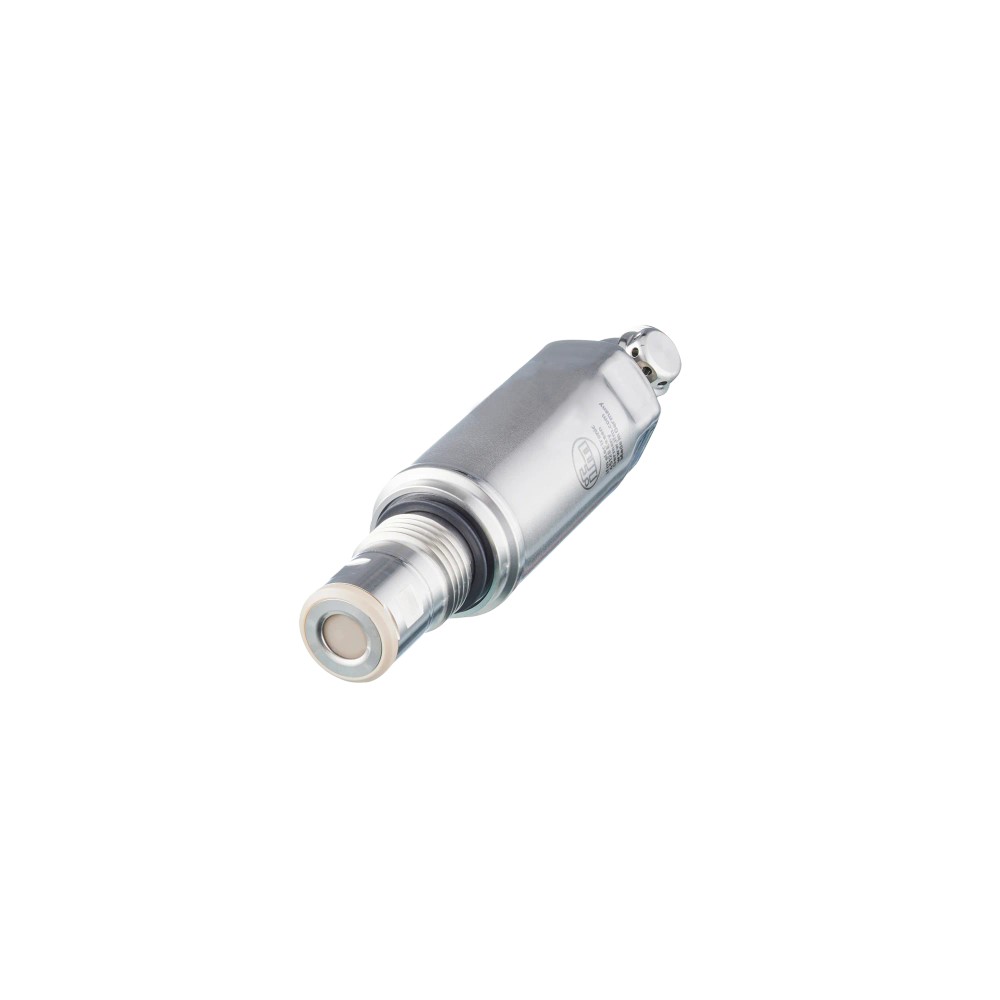

Imagem meramente ilustrativa

R$ 5.613,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1515
EAN: 4021179317368
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PM1515 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 6 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 6 bar

Saída necessária

IO-Link ou 4–20 mA; saída analógica com escala ajustável 1:5

Conexão de processo

G 1/2 externa com cone de vedação

Temperatura do fluido

-25 a 150 °C

Alimentação

18 a 30 V DC

Montagem e proteção

Montagem faceada; IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PM1515 para montagem faceada, -1 a 6 bar, IO-Link e saída analógica 4–20 mA

O ifm PM1515 é um sensor eletrônico para medir pressão relativa e vácuo, com montagem faceada indicada na ficha para a indústria alimentícia e de bebidas. Mede de -1 a 6 bar e oferece comunicação IO-Link ou saída analógica de 4–20 mA com escala ajustável. Possui conexão de processo G 1/2 com cone de vedação e proteção IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 6 bar
Tipo de pressão	Pressão relativa e vácuo
Saídas	IO-Link e analógica 4–20 mA, configuráveis
Conexão de processo	G 1/2 rosca externa com cone de vedação
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro
Alimentação	18 a 30 V DC
Temperatura do fluido	-25 a 150 °C
Proteção	IP 67, IP 68 e IP 69K
Elemento de medição	Célula de medição de pressão com capacidade cerâmica
Montagem	Faceada, para embutir frontalmente

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em instalações de processo que atendam à faixa de -1 a 6 bar.
Montagem faceada em aplicações da indústria alimentícia e de bebidas, conforme aplicação indicada na ficha.
Sistemas que recebam IO-Link ou sinal analógico de 4–20 mA e forneçam alimentação de 18 a 30 V DC.
Aplicações cujo fluido e ambiente estejam dentro dos limites de temperatura e materiais especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão normal de medição estiver fora da faixa de -1 a 6 bar; a resistência à pressão indicada não amplia a faixa de medição.
Não conectar a processo com rosca diferente de G 1/2 externa com cone de vedação sem adaptador validado para a instalação.
Não usar em temperatura do fluido fora de -25 a 150 °C ou temperatura ambiente fora de -25 a 80 °C.
Não presumir compatibilidade com protocolo, entrada de CLP ou conexão elétrica diferente dos dados informados; confirmar requisitos do sistema no datasheet.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada em instalações da indústria alimentícia e de bebidas, respeitando faixa de medição, conexão e temperaturas especificadas.
Medição de pressão relativa ou vácuo em meios pastosos, sólidos, líquidos ou gasosos, conforme os tipos de substância relacionados na ficha; a adequação do material deve ser validada para o fluido específico.
Integração em sistema de aquisição com IO-Link 1.1, SDCI/IEC 61131-9 e transferência COM2, desde que master, porta e configuração elétrica sejam compatíveis.
Integração por saída analógica 4–20 mA em sistema que aceite sinal de corrente, carga e alimentação dentro dos limites indicados.
A ficha condiciona o uso com fluidos gasosos em pressões acima de 25 bar a fornecimento sob encomenda; essa condição não deve ser interpretada como faixa de medição, que permanece -1 a 6 bar.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PM1515 para montagem faceada, -1 a 6 bar, IO-Link e saída analógica 4–20 mA, verifique estes pontos:

Escolha o PM1515

Quando a faixa necessária estiver entre -1 e 6 bar, a aplicação requer medição de pressão relativa ou vácuo, e a instalação aceitar montagem faceada com conexão G 1/2 externa e cone de vedação.

Verifique a interface do sistema

Escolha conforme a entrada disponível: IO-Link conforme IEC 61131-9 ou sinal analógico de 4–20 mA. Confirme a alimentação de 18 a 30 V DC e os requisitos de conexão M12 no projeto elétrico.

Busque outra faixa de medição

Se a pressão de operação a medir estiver fora de -1 a 6 bar, selecione um sensor cuja faixa cubra a condição de processo. A resistência à pressão de 50 bar é um limite de resistência informado, não uma faixa de medição.

Valide processo e temperatura

Antes de especificar, confira a compatibilidade dos materiais em contato com o fluido, a temperatura do fluido (-25 a 150 °C), a temperatura ambiente (-25 a 80 °C) e a geometria da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do produto.
Modelo	PM1515	Referência do fabricante e SKU.
GTIN	4021179317368	Identificador comercial informado.
Tipo de produto	Sensor de pressão para embutir frontalmente	Descrição do produto.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação declarada na ficha.
Substâncias	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio informados; considerar as condições específicas de aplicação.
Uso de fluidos gasosos em pressões acima de 25 bar	Condicionalmente utilizável apenas sob encomenda	Restrição expressa na ficha; não altera a faixa de medição de -1 a 6 bar.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento sensor informada.

Faixa e limites de pressão
Alcance de medição	-1 a 6 bar; -14,5 a 87 psi; -100 a 600 kPa	Faixa nominal para medição de pressão.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão especificados.
Ajuste de fábrica	ASP = 0,0 bar; AEP = 6,0 bar	Pontos inicial e final configurados de fábrica para a saída, conforme ficha.
Ponto inicial do sinal analógico	-1 a 4,8 bar; -14,5 a 69,6 psi; -100 a 480 kPa	Faixa configurável indicada para o início do sinal analógico.
Ponto final do sinal analógico	0,2 a 6 bar; 2,9 a 87 psi; -20 a 600 kPa	Faixa configurável indicada para o fim do sinal analógico.
Resistência à pressão	50 bar; 725 psi; 5000 kPa	Limite de resistência informado; não é faixa de medição.
Pressão de ruptura mínima	120 bar; 1740 psi; 12000 kPa	Valor mínimo de pressão de ruptura declarado.
Resistência contra vácuo	-1000 mbar	Limite informado para resistência ao vácuo.
MAWP em aplicações segundo CRN	43 bar	Pressão máxima de trabalho indicada para aplicações segundo CRN.

Dados elétricos e alimentação
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Consumo informado para configuração de 2 fios.
Consumo de corrente, 3 fios	Menor que 45 mA	Consumo informado para configuração de 3 fios.
Carga máxima	700 Ω; condição indicada: Ub = 24 V e (Ub - 9 V) / 21,5 mA	Carga máxima nas condições especificadas.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Retardo de prontidão, 2 fios	Menor que 1 s	Tempo após alimentação, na configuração de 2 fios.
Retardo de prontidão, 3 fios	Menor que 0,5 s	Tempo após alimentação, na configuração de 3 fios.

Saídas e sinal analógico
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Opções de sinal declaradas para o produto.
Corrente da saída analógica	4 a 20 mA; escala ajustável 1:5	Tipo e possibilidade de ajuste da saída.
Quantidade de saídas analógicas	1	Quantidade informada.
Quantidade de saídas digitais	1	Quantidade informada.
Amortecimento da saída analógica dAA	0 a 4 s	Intervalo de ajuste do amortecimento.
Tempo de resposta de passo, saída analógica, 2 fios	30 ms	Tempo especificado para configuração de 2 fios.
Tempo de resposta de passo, saída analógica, 3 fios	7 ms	Tempo especificado para configuração de 3 fios.
Modo SIO	Não	Modo SIO não disponível, conforme ficha.

IO-Link e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Norma declarada para comunicação SDCI.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
DeviceID padrão	1022	Identificador de dispositivo informado.
Classe de master port exigida	A; B se o pino 2 não estiver conectado	Condição indicada para a porta do master.
Tempo mínimo do ciclo do processo	4,5 ms	Tempo mínimo declarado para o ciclo do processo.
Resolução IO-Link de pressão	0,002 bar	Resolução digital declarada para pressão.
Resolução IO-Link de temperatura	0,2 K	Resolução digital declarada para temperatura.
Função IO-Link	Dados de medição, resolução padrão	Função de dados indicada.
Funções acíclicas IO-Link	Indicação específica da aplicação; temperatura interna	Dados acíclicos informados.
Comprimento do bit de pressão	16	Comprimento de dados especificado.
Comprimento do bit de temperatura	16	Comprimento de dados especificado.
Comprimento do bit do estado do dispositivo	4	Comprimento de dados especificado.

Precisão, repetibilidade e estabilidade
Repetibilidade	Menor que ±0,1% da duração	Valor declarado; consultar datasheet para interpretação da referência de duração.
Desvio de histerese	Menor que ±0,15% da duração	Valor declarado; referência conforme datasheet.
Desvio de linearidade	Menor que ±0,15% da duração	Valor declarado; referência conforme datasheet.
Desvio de características	Menor que ±0,5% da duração	Valor declarado; referência conforme datasheet.
Estabilidade ao longo do tempo	Menor que ±0,1% da duração por ano	Deriva anual declarada.
Estabilização do ponto zero	0,15% da duração	Valor declarado para o ponto zero.
Desvio de temperatura, -25 a 15 °C	Desvio de características ±0,05% da amplitude por 10 K	Condição de faixa de temperatura indicada.
Desvio de temperatura, 80 a 150 °C	Desvio de características ±0,1% da amplitude por 10 K	Condição de faixa de temperatura indicada.

Medição de temperatura
Alcance de medição de temperatura	-25 a 150 °C; -13 a 302 °F	Faixa de controle de temperatura indicada.
Controle de temperatura	Sim	Função declarada.
Precisão do controle de temperatura	±2,5 K + (0,045 x (temperatura ambiente - temperatura do fluido))	Expressão de precisão informada na ficha.
Repetibilidade do controle de temperatura	±0,2 K	Valor declarado.
Resolução do controle de temperatura	0,2 K	Valor declarado.
Tempo de resposta T05 / T09	Menor que 10 s / menor que 45 s	Condição de referência: DIN EN 60751, água, velocidade maior que 0,9 m/s.

Condições ambientais e proteção
Temperatura do fluido	-25 a 150 °C	Limite de operação do fluido indicado.
Temperatura ambiente	-25 a 80 °C	Limite de temperatura ambiente indicado.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP 67, IP 68 e IP 69K	Classes de proteção declaradas.
Resistência a choques	DIN EN 60068-2-27, 50 g, 11 ms	Ensaio e condição declarados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g, 10 a 2000 Hz	Ensaio e faixa de frequência declarados.
Compatibilidade eletromagnética	DIN EN 61326-1	Norma EMC indicada.
MTTF	322 anos	Valor de MTTF informado na ficha; não representa vida útil garantida.

Dados mecânicos e materiais
Montagem	Embutir frontalmente; montagem faceada	Tipo de montagem declarado.
Conexão de processo	G 1/2 rosca externa com cone de vedação, comprimento 34,5 mm	Interface mecânica de processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Interface elétrica especificada.
Dimensões	Diâmetro 30,2 mm; comprimento 129,3 mm	Dimensões informadas no conjunto de dados.
Invólucro	Cilíndrico	Formato declarado.
Materiais do conjunto	Aço inoxidável 316L, PTFE e FKM	Materiais informados para o produto.
Materiais em contato com o fluido	Cerâmica (99,9% Al2O3); aço inoxidável 1.4435/316L; PEEK; PTFE	Materiais molhados declarados.
Características da superfície em contato com o fluido	Ra < 0,4 µm; Rz = 4 µm	Parâmetros de superfície informados.
Torque máximo de aperto	25 Nm	Limite de aperto especificado.
Peso	309,6 g	Massa indicada no conjunto de dados.
Ciclos de pressão mínimos	100 milhões	Valor declarado na ficha.
Estanqueidade	Indicada como necessária para estanqueidade perfeita	A ficha declara a condição; consulte o datasheet para requisitos de instalação.

Certificações e conformidade
Número do arquivo UL	E174189	Identificador de arquivo informado.
Número de aprovação UL	J024	Identificador de aprovação informado.
Condição CRN	MAWP de 43 bar em aplicações segundo CRN	Aplicável à condição de uso indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; padrão SDCI IEC 61131-9; transferência COM2 a 38,4 kBaud; DeviceID padrão 1022.

• Saída analógica de corrente 4–20 mA, com escala ajustável 1:5.

• Não possui modo SIO, conforme dado informado.

Conexões

Elétrica 1 conexão M12, codificação A, com 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC. A ficha informa classe de porta master A; pode ser B se o pino 2 não estiver conectado. Verifique a pinagem no datasheet antes da ligação.

Processo G 1/2 rosca externa com cone de vedação; comprimento indicado da conexão: 34,5 mm. A compatibilidade mecânica depende de a contraparte aceitar essa rosca e vedação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP ou master com IO-Link 1.1 e porta compatível com os requisitos elétricos informados	✓	O sensor informa IO-Link 1.1, SDCI conforme IEC 61131-9 e transferência COM2; confirme configuração e pinagem do master.
Entrada analógica compatível com sinal de corrente 4–20 mA e alimentação de 18 a 30 V DC	✓	A ficha especifica saída analógica de corrente 4–20 mA e tensão de operação de 18 a 30 V DC.
Conexão de processo G 1/2 externa com cone de vedação correspondente	✓	Essa é a conexão de processo especificada para o PM1515.
Processo cuja faixa de medição exigida excede -1 a 6 bar	✗	A faixa de medição especificada é -1 a 6 bar; a resistência à pressão não altera essa faixa.
Aplicação com fluido entre -25 e 150 °C e ambiente entre -25 e 80 °C	✓	As temperaturas indicadas atendem aos limites informados para fluido e ambiente, respectivamente.
Aplicação com conexão elétrica diferente de M12 codificação A	✗	A conexão elétrica especificada é 1 x M12, codificação A; outra interface exige validação do projeto e não está declarada como compatível.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PM1515 para montagem faceada, -1 a 6 bar, IO-Link e saída analógica 4–20 mA

Confirme que a faixa de processo requerida está dentro de -1 a 6 bar e que o fluido e as temperaturas estão dentro dos limites especificados.
Verifique se a contraparte de processo é G 1/2 externa com cone de vedação e se a montagem aceita instalação faceada.
Inspecione a superfície de vedação e os materiais em contato com o fluido; valide a compatibilidade química para o meio da aplicação.
Instale o sensor respeitando o torque máximo de aperto de 25 Nm e os requisitos de vedação indicados pelo fabricante.
Conecte a alimentação de 18 a 30 V DC pela conexão M12 codificação A; siga a pinagem do datasheet e confirme os requisitos de porta master para IO-Link.
Configure e valide a interface escolhida, IO-Link ou saída analógica de 4–20 mA, e confira a leitura com uma condição de pressão conhecida antes de liberar o processo.

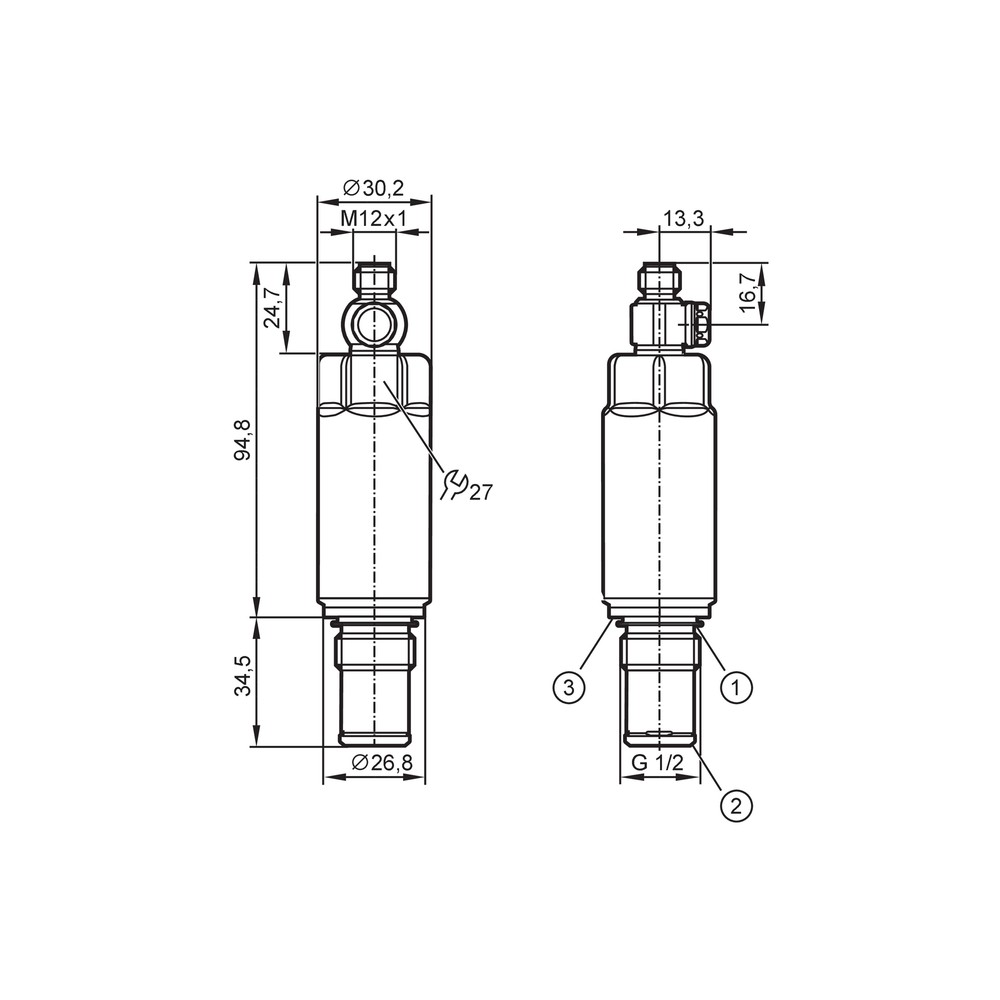

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem leitura ou sem comunicação com o master IO-Link.	Alimentação, pinagem M12, configuração da porta ou compatibilidade do master fora dos requisitos informados.	Meça a alimentação no intervalo de 18 a 30 V DC, confira a pinagem no datasheet e valide revisão, modo de comunicação e classe de porta do master.
A saída analógica permanece em valor inesperado ou no limite da escala.	Entrada configurada para tipo de sinal diferente, escala ASP/AEP incompatível com o processo ou ligação elétrica incorreta.	Confirme que a entrada recebe 4–20 mA, verifique a configuração de escala e compare a pressão aplicada com os pontos configurados.
Leitura de pressão instável ou diferente da referência do processo.	Condição de pressão fora da faixa, montagem ou vedação inadequada, ou divergência entre a referência e o tipo de pressão medido.	Compare a pressão com instrumento de referência, confira se está entre -1 e 6 bar e inspecione montagem faceada, vedação e conexão.
Vazamento na conexão de processo.	Rosca, cone de vedação ou assentamento incompatível, ou aperto fora do limite especificado.	Despressurize o sistema, confirme a conexão G 1/2 com cone de vedação e verifique instalação e torque máximo de 25 Nm.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm PM1515 (português) (Datasheet) Desenho em escala do PM1515 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PM1515 e para que tipo de sistema ele serve?

É um sensor eletrônico de pressão para montagem faceada, indicado na ficha para a indústria alimentícia e de bebidas. Mede pressão relativa e vácuo e disponibiliza IO-Link ou sinal analógico de 4–20 mA.

O que preciso verificar para conectar o PM1515 ao meu CLP?

Confira se o sistema aceita IO-Link 1.1 ou entrada de corrente 4–20 mA, conforme a saída escolhida. A alimentação especificada é de 18 a 30 V DC e a conexão elétrica é M12 codificação A.

O sensor acompanha cabo, master IO-Link ou adaptador de processo?

A ficha informa uma unidade por embalagem, mas não especifica cabo, master ou adaptador como itens inclusos. Confirme o conteúdo da embalagem com o fornecedor antes de fechar a instalação.

Ele mede pressões acima de 6 bar?

A faixa de medição é de -1 a 6 bar, portanto não deve ser selecionado para medir normalmente acima desse limite. A resistência à pressão de 50 bar é um dado de resistência, não uma ampliação da faixa de medição.

Posso usar o PM1515 com qualquer rosca de processo?

Não: a conexão declarada é G 1/2 externa com cone de vedação. Para outra interface mecânica, a ficha não declara compatibilidade direta; valide uma solução de conexão apropriada.

O sensor não comunica por IO-Link; o que verifico antes de trocar?

Verifique primeiro a alimentação, a pinagem M12, a configuração do master e o atendimento aos requisitos de porta indicados. O produto especifica IO-Link 1.1, COM2 e não possui modo SIO.

A leitura está oscilando; preciso substituir o sensor?

Não necessariamente: confira primeiro se a pressão está dentro de -1 a 6 bar, se a montagem e vedação estão corretas e se a escala analógica ou configuração IO-Link corresponde ao processo. Compare também a indicação com uma referência de pressão conhecida.

Devo comprar o PM1515 ou um sensor com outra faixa?

Escolha o PM1515 quando a faixa necessária estiver dentro de -1 a 6 bar e a conexão G 1/2 com cone de vedação for compatível. Se a medição requerida ultrapassar essa faixa, procure um modelo cuja faixa cubra a pressão de operação.

Que cuidado é importante na instalação mecânica?

Confirme a conexão G 1/2 externa com cone de vedação, a montagem faceada e o torque máximo de 25 Nm. Siga o desenho dimensional e as instruções do datasheet para a instalação e a vedação.

Como escolher entre IO-Link e 4–20 mA neste sensor?

Use IO-Link se o sistema tiver master e porta compatíveis com IO-Link 1.1; escolha 4–20 mA se a entrada analógica aceitar sinal de corrente e os requisitos elétricos forem atendidos. As saídas são configuráveis, e a ficha informa que o modo SIO não está disponível.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência do sensor; o PM1515 também é especificado para medição de vácuo. (Ref.: Tipo de pressão: pressão relativa; vácuo)

IO-Link

Interface de comunicação digital para troca de dados entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

Saída analógica 4–20 mA

Sinal de corrente analógico cuja escala pode ser ajustada na proporção indicada pelo fabricante. (Ref.: escala ajustável 1:5)

Montagem faceada

Instalação em que a face de medição fica integrada à superfície de processo, conforme o tipo de montagem do produto. (Ref.: embutir frontalmente)

G 1/2 com cone de vedação

Conexão de processo roscada externa com geometria de vedação especificada para a instalação mecânica. (Ref.: conexão de processo G 1/2)

Ligações relacionadas com "PM1515 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 6 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PM1515 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 6 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
