Sensor de Pressão IFM PM1504 - IO-Link e Analógico

Pré-visualizar: PM1504 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link

PM1504 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link

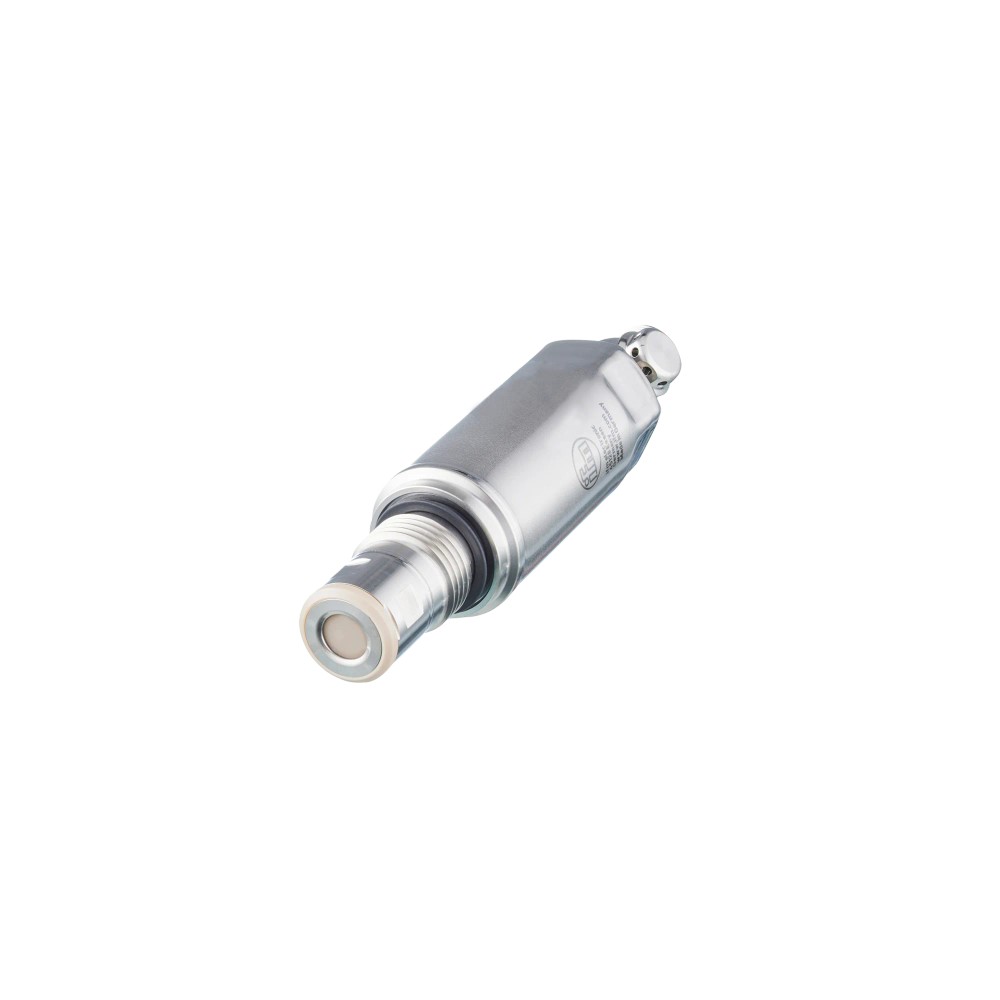

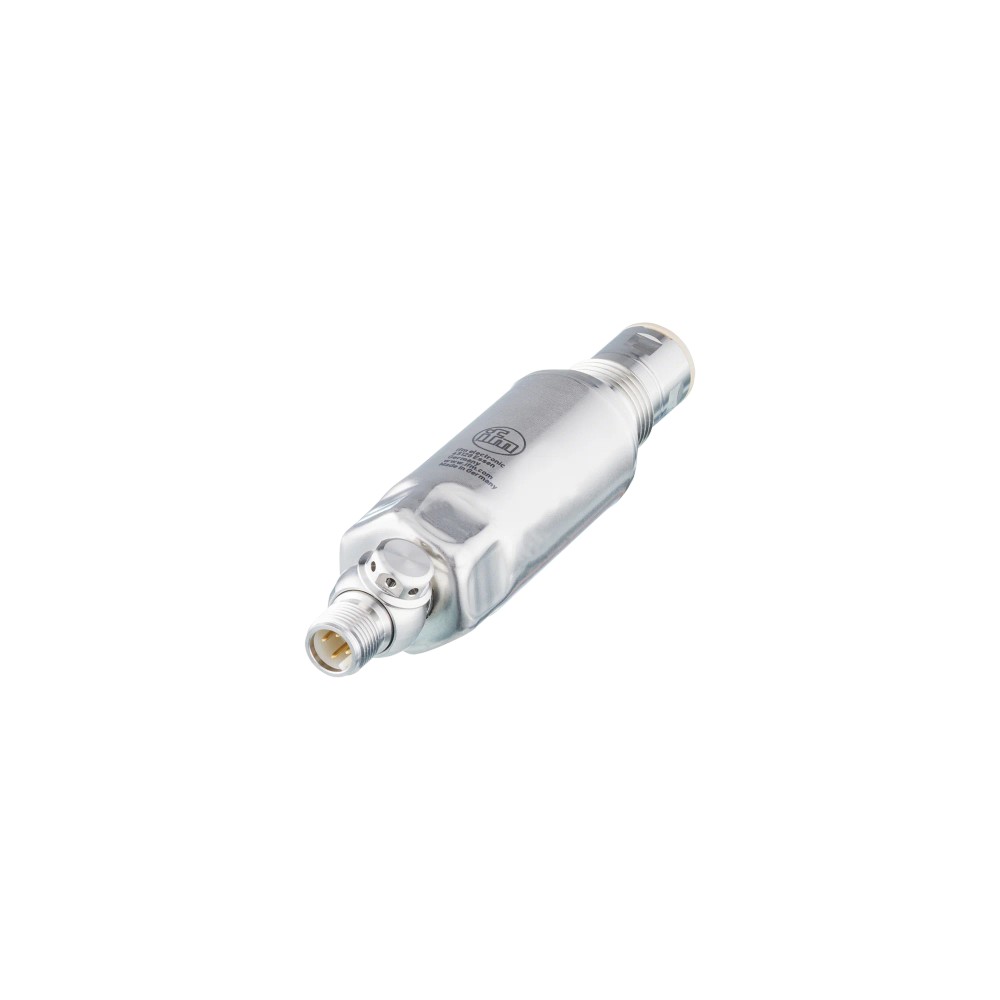

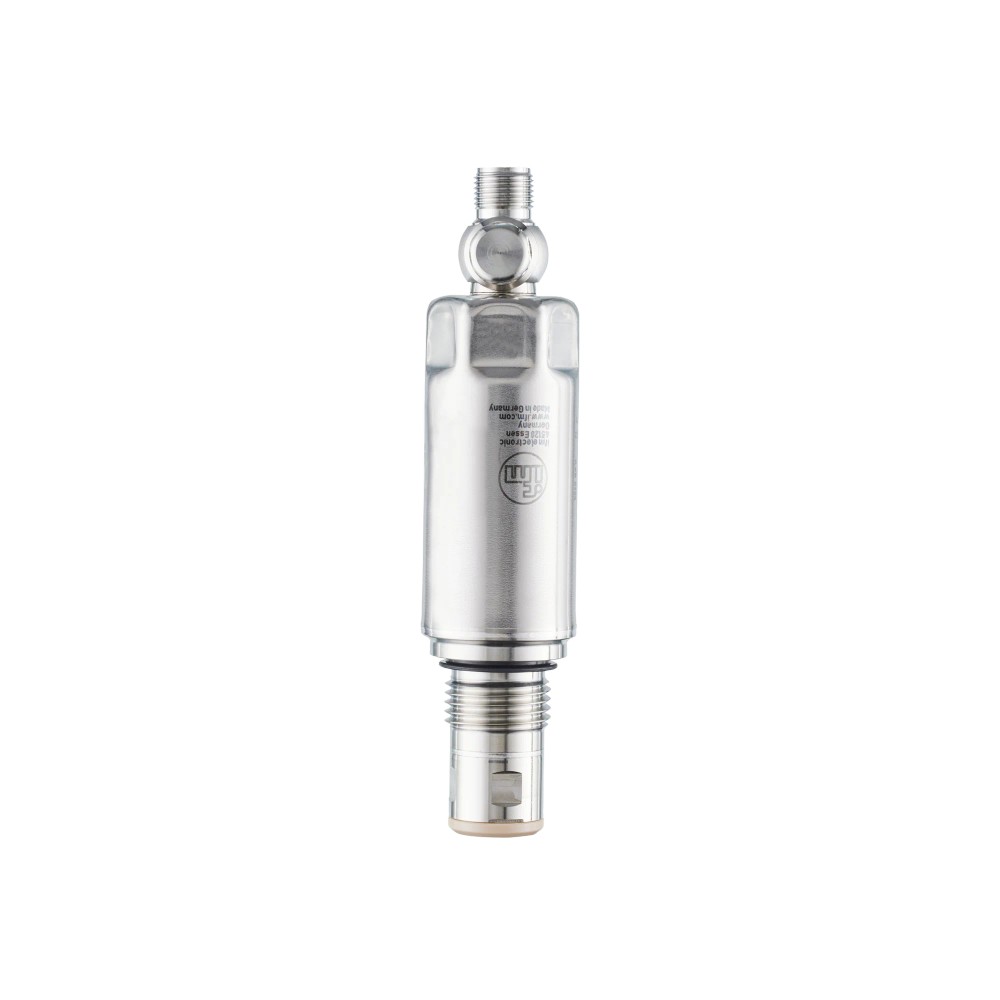

Imagem meramente ilustrativa

R$ 5.613,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1504
EAN: 4021179316552
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PM1504 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 10 bar

Sinal

4–20 mA e IO-Link

Conexão de processo

G 1/2 externa com cone de vedação

Conexão elétrica

M12, 4 pinos, codificação A

Temperatura do fluido

-25 a 150 °C

Montagem

Faceada, para embutir frontalmente

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PM1504 para montagem faceada, -1 a 10 bar, saída 4–20 mA e IO-Link

O ifm PM1504 é um sensor eletrônico de pressão relativa e vácuo, projetado para montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 10 bar e oferece saída analógica de 4–20 mA com escala ajustável, além de comunicação IO-Link. Possui conexão de processo G 1/2 com rosca externa e cone de vedação. A temperatura do fluido especificada é de -25 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 10 bar
Tipo de pressão	Pressão relativa e vácuo
Saídas	Analógica 4–20 mA e IO-Link
Conexão de processo	G 1/2, rosca externa com cone de vedação
Montagem	Faceada; para embutir frontalmente
Temperatura do fluido	-25 a 150 °C
Tensão de operação	18–30 V DC
Conexão elétrica	M12, codificação A, 4 pinos
Grau de proteção	IP67, IP68 e IP69K
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃, aço inoxidável 1.4435/316L, PEEK e PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão em instalações da indústria alimentícia e de bebidas que requeiram montagem faceada.
Aplicações com pressão relativa ou vácuo dentro do alcance de -1 a 10 bar.
Sistemas que aceitem sinal analógico 4–20 mA ou comunicação IO-Link e alimentação de 18–30 V DC.
Aplicações cujas conexões e condições de processo correspondam à rosca G 1/2 externa com cone de vedação e à faixa térmica especificada.

⚠ Considere outro se precisa de:

Não selecionar para pressões de processo fora do alcance de -1 a 10 bar.
Não assumir compatibilidade com uma conexão de processo diferente de G 1/2 externa com cone de vedação sem validar adaptadores e requisitos de vedação.
Não especificar para temperatura do fluido abaixo de -25 °C ou acima de 150 °C.
Não assumir operação em modo SIO: a ficha informa que o modo SIO não está disponível.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão em montagem faceada para a indústria alimentícia e de bebidas. A ficha também lista meios pastosos e sólidos, além de fluidos líquidos e gasosos; confirme a compatibilidade do material com o meio e a instalação específica.
Para processo com fluido entre -25 e 150 °C, desde que a pressão medida permaneça entre -1 e 10 bar e que a conexão G 1/2 com cone de vedação seja compatível.
Possibilidade de integração a sistemas de controle que recebam 4–20 mA ou IO-Link. A compatibilidade do sistema depende da entrada disponível, da configuração elétrica e, para IO-Link, do mestre e da classe de porta.
Não extrapole a faixa de medição nem as temperaturas especificadas. A ficha não identifica fluidos específicos nem aprovações sanitárias; valide os requisitos particulares da instalação com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PM1504 para montagem faceada, -1 a 10 bar, saída 4–20 mA e IO-Link, verifique estes pontos:

Escolha o PM1504 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 10 bar, instalação faceada, conexão G 1/2 externa com cone de vedação e saída 4–20 mA e/ou IO-Link. Confirme também a compatibilidade da temperatura do fluido, alimentação e conexão elétrica.

Avalie outro modelo ou configuração quando

A pressão requerida estiver fora da faixa especificada, a temperatura do fluido exceder -25 a 150 °C, ou a instalação exigir outra conexão de processo ou saída. A ficha não fornece uma alternativa específica; valide outro modelo no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor eletrônico de pressão para embutir frontalmente, ifm PM1504	Identificação do modelo.
Aplicação indicada	Montagem faceada para indústria alimentícia e de bebidas	Aplicação declarada na ficha do produto.
Substâncias	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meios indicados na ficha.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão medidos.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento sensor indicada pelo fabricante.

Faixa de medição e limites de pressão
Alcance de medição	-1 a 10 bar; -14,5 a 145 psi; -0,1 a 1 MPa	Faixa nominal de medição.
Resistência a vácuo	-1000 mbar	Valor informado para resistência contra vácuo.
Resistência à pressão	75 bar; 1100 psi; 7,5 MPa	Limite de resistência à pressão indicado na ficha.
Pressão de ruptura mínima	175 bar; 2538 psi; 17 MPa	Valor mínimo de pressão de ruptura informado; não é faixa de operação.
MAWP em aplicações segundo CRN	43 bar	Pressão máxima de trabalho informada para aplicações segundo CRN.
Ciclos de pressão mínimos	100 milhões	Número mínimo informado de ciclos de pressão.

Saídas e sinais
Corrente da saída analógica	4–20 mA, escala ajustável; relação 1:5	Saída analógica de corrente e possibilidade de ajuste de escala.
Saídas totais	2: uma saída digital e uma saída analógica	Quantidade e tipo de saídas informados.
Modo SIO	Não	A ficha informa que o modo SIO não está disponível.
Amortecimento da saída analógica dAA	0 a 4 s	Faixa de ajuste do amortecimento da saída analógica.
Tempo de resposta de passo da saída analógica, 2 fios	30 ms	Tempo especificado para configuração de 2 fios.
Tempo de resposta de passo da saída analógica, 3 fios	7 ms	Tempo especificado para configuração de 3 fios.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Faixa informada para ligação de 2 fios.
Consumo de corrente, 3 fios	Menor que 45 mA	Limite informado para ligação de 3 fios.

Dados elétricos e proteção
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso elétrico indicado na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio e valor mínimo informados.
Número de aprovação UL	J024	Identificador de aprovação informado.
Número do arquivo UL	E174189	Referência do arquivo UL indicada na ficha.
EMC	DIN EN 61326-1	Norma de compatibilidade eletromagnética informada.

Precisão, resolução e estabilidade
Desvio de histerese	Menor que ±0,15; turn down 1:1	Condição de relação de ajuste indicada na ficha.
Estabilidade ao longo do tempo	Menor que ±0,1; turn down 1:1; por ano	Valor anual informado para a condição turn down 1:1.
Desvio total entre -25 e 15 °C	Desvio de características ±0,05% da amplitude por 10 K	Desvio informado para essa faixa de temperatura.
Desvio total entre 80 e 150 °C	Desvio de características ±0,1% da amplitude por 10 K	Desvio informado para essa faixa de temperatura.
Resolução de pressão IO-Link	0,002 bar	Resolução dos dados de pressão via IO-Link.
Estabilização do ponto zero	IO-Link; saída analógica 0,15	Informação do fabricante; consultar o manual de operação para o comportamento do ponto zero.

Medição de temperatura
Controle de temperatura	Sim	Função indicada na ficha.
Resolução de temperatura IO-Link	0,2 K	Resolução dos dados de temperatura via IO-Link.
Precisão do controle de temperatura	±2,5 K + (0,045 × (temperatura ambiente − temperatura do fluido))	Expressão de precisão informada pelo fabricante.
Repetibilidade do controle de temperatura	±0,2 K	Valor de repetibilidade indicado.
Tempo de resposta T05/T09	Menor que 10 s / menor que 45 s	Referência DIN EN 60751, água e velocidade superior a 0,9 m/s.

Interfaces e dados IO-Link
Interface de comunicação	IO-Link	Interface digital indicada para comunicação com mestre compatível.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Padrão de comunicação indicado.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Classe de master port exigida	A; classe B se o pino 2 não estiver conectado	Condição de conexão indicada na ficha.
DeviceID padrão suportado	1021	Identificador informado para a configuração padrão.
Tempo mínimo do ciclo do processo	4,5 ms	Tempo mínimo indicado para o ciclo de processo.
Dados cíclicos IO-Link: pressão	16 bit	Tamanho dos dados cíclicos de pressão.
Dados cíclicos IO-Link: temperatura	16 bit	Tamanho dos dados cíclicos de temperatura.
Dados cíclicos IO-Link: estado do dispositivo	4 bit	Tamanho dos dados cíclicos de estado.
Funções IO-Link acíclicas	Indicação específica da aplicação; temperatura interna	Dados acíclicos indicados.
Perfil IO-Link	Common - I&D Identification and Diagnosis	Perfil informado na ficha.
Função IO-Link	Measurement data, standard resolution	Descrição da função de dados informada.
Watchdog integrado	Sim	Recurso indicado na ficha.

Condições ambientais e temperatura
Temperatura ambiente	-25 a 80 °C	Faixa ambiente indicada.
Temperatura do fluido	-25 a 150 °C	Faixa de temperatura do meio de processo.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP67, IP68 e IP69K	Classes de proteção declaradas; a instalação deve respeitar as condições aplicáveis de montagem.
Resistência a choques	DIN EN 60068-2-27; 50 g, 11 ms	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10 a 2000 Hz	Condição de ensaio informada.

Dados mecânicos e materiais
Conexão de processo	G 1/2 rosca externa com cone de vedação; 34,5 mm	Tipo de conexão e dimensão informados.
Tipo de montagem	Embutir frontalmente; montagem faceada	Configuração mecânica de instalação.
Diâmetro	30,2 mm	Dimensão indicada nos dados do produto.
Comprimento	129,3 mm	Dimensão indicada nos dados do produto.
Invólucro	Cilíndrico	Formato informado.
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃; aço inoxidável 1.4435/316L; PEEK; PTFE	Materiais e acabamento declarados para contato com o meio.
Materiais de construção informados	Aço inoxidável 1.4404/316L; PTFE; FKM	Materiais listados nos dados do produto; verificar a aplicação específica e as superfícies em contato com o fluido.
Rugosidade da superfície em contato com o fluido	Ra <0,4 μm; Rz = 4 μm	Características de superfície declaradas.
Torque máximo de aperto	25 Nm	Limite de torque informado para montagem.
Peso	307,4 g	Valor informado nos dados do produto.

Conexão elétrica e contatos
Conector	1 × M12, codificação A, 4 contatos dourados	Conexão elétrica especificada.
Contatos	Banhados a ouro	Característica especial indicada pelo fabricante.

Dados de confiabilidade e fornecimento
MTTF	322 anos	Valor de MTTF listado nos dados do produto; não representa vida útil garantida.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.

• Saída analógica de corrente 4–20 mA, com escala ajustável e relação de ajuste 1:5.

• Modo SIO: não disponível.

• A ficha informa DeviceID padrão 1021 e tempo mínimo de ciclo do processo de 4,5 ms.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. Alimentação de 18–30 V DC. A ficha indica master port IO-Link classe A; classe B se o pino 2 não estiver conectado. Verifique o esquema de ligação do fabricante antes de energizar.

Processo Rosca externa G 1/2 com cone de vedação; comprimento indicado para a conexão de processo: 34,5 mm. Montagem faceada/para embutir frontalmente. A compatibilidade mecânica depende da porta, vedação e geometria da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com entrada de processo G 1/2 externa e cone de vedação compatível	✓	Corresponde à conexão de processo indicada para o sensor; confirme a geometria da porta e os requisitos de vedação.
Controlador ou sistema de aquisição com entrada analógica de corrente 4–20 mA	✓	O sensor fornece saída analógica de 4–20 mA; a escala é ajustável na relação 1:5.
Mestre IO-Link compatível com IO-Link 1.1 e COM2	✓	A interface informada é IO-Link 1.1, com transferência COM2 a 38,4 kBaud; confira também a classe de porta exigida.
Sistema que requer comunicação SIO	✗	A ficha do produto informa que o modo SIO não está disponível.
Aplicação com fluido entre -25 e 150 °C e pressão dentro de -1 a 10 bar	✓	As condições estão dentro das faixas de temperatura do fluido e medição informadas; verifique também os limites de operação da instalação.
Aplicação acima de 10 bar ou abaixo de -1 bar de pressão medida	✗	A condição ultrapassa o alcance de medição especificado de -1 a 10 bar.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PM1504 para montagem faceada, -1 a 10 bar, saída 4–20 mA e IO-Link

Confirme que a faixa de pressão, a temperatura do fluido e a temperatura ambiente da aplicação estão dentro dos valores especificados.
Verifique se a porta de processo é compatível com G 1/2 externa com cone de vedação e com a configuração de montagem faceada.
Consulte o desenho dimensional e confirme espaço disponível, profundidade e orientação da montagem antes de instalar.
Aperte a conexão sem exceder o torque máximo de 25 Nm e utilize método de vedação compatível com a conexão e o processo.
Conecte o M12 de codificação A conforme o esquema oficial; confirme a tensão de 18–30 V DC e a configuração de 2 ou 3 fios aplicável.
Antes de colocar em serviço, configure a entrada do sistema para 4–20 mA ou integre o sensor a um mestre IO-Link compatível; valide leitura e parâmetros no manual do fabricante.

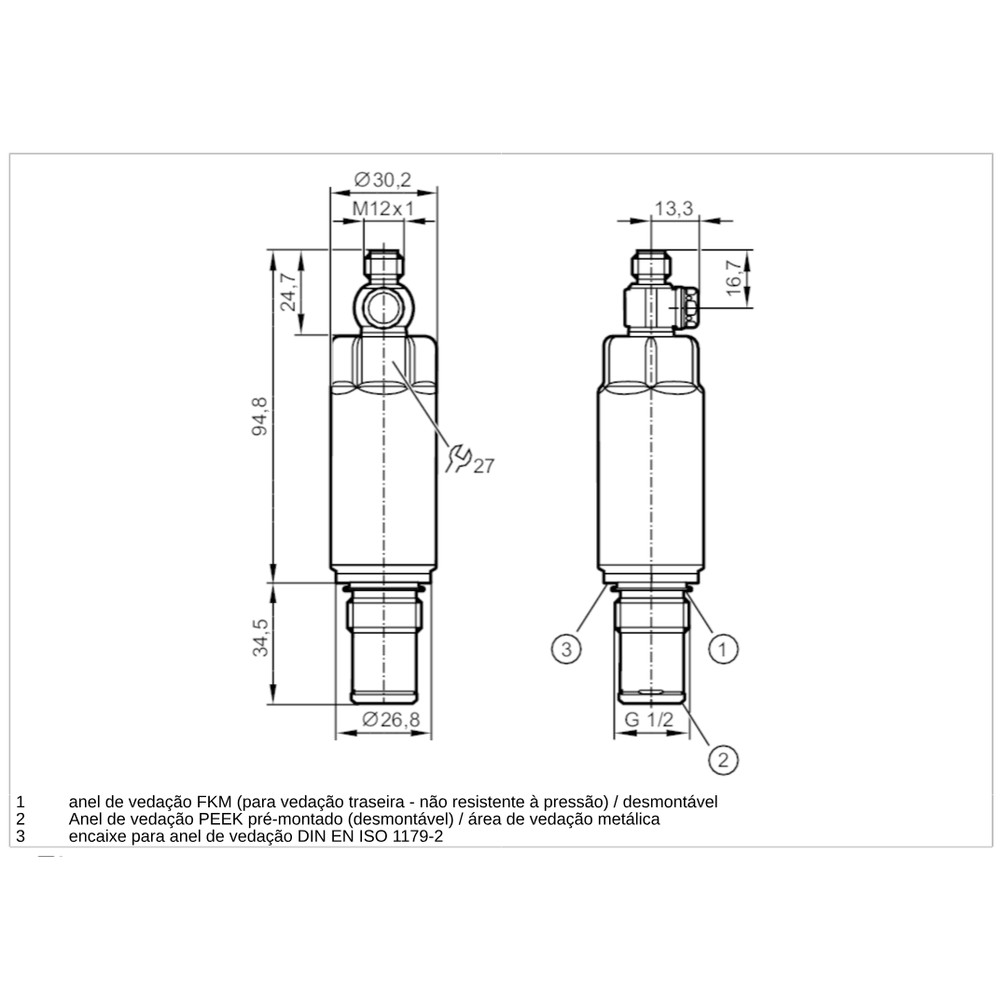

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não apresenta leitura de pressão.	Alimentação ausente ou fora da faixa especificada, ligação M12 incorreta ou configuração incompatível da entrada do controlador.	Meça a alimentação no conector e confira a ligação com o esquema oficial; confirme que a entrada está configurada para o sinal utilizado.
A leitura analógica fica fixa ou não acompanha a pressão.	Entrada configurada para faixa diferente, circuito de corrente aberto ou escala analógica ajustada de forma incompatível com o sistema.	Verifique continuidade do circuito, configuração da entrada para 4–20 mA e escala configurada no sensor; compare com os parâmetros do manual.
O mestre não detecta o sensor por IO-Link.	Mestre, porta ou configuração de comunicação incompatível, ou ligação elétrica incorreta.	Confirme suporte a IO-Link 1.1 e COM2, classe de porta exigida e pinagem; confira também a alimentação e o cabeamento.
Há vazamento ou leitura instável após a montagem.	Conexão de processo ou vedação não compatível, montagem inadequada ou torque acima do limite especificado.	Inspecione a interface G 1/2 com cone de vedação, verifique a instalação faceada e confirme que o torque aplicado não excedeu 25 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do PM1504 em português (Datasheet) Desenho em escala do PM1504 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PM1504 e para que tipo de processo serve?

É um sensor eletrônico para medir pressão relativa e vácuo, com montagem faceada indicada para a indústria alimentícia e de bebidas. A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos.

Quais sinais e conexões elétricas ele oferece?

O PM1504 oferece saída analógica de 4–20 mA e IO-Link. A conexão elétrica é M12, codificação A, com 4 contatos dourados.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não especifica acessórios inclusos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar este sensor se preciso do modo SIO?

Não, a ficha informa que o modo SIO não está disponível. Para comunicação digital, considere a interface IO-Link indicada para o produto.

Ele serve para medir pressões acima de 10 bar?

Não para medição dentro da faixa nominal: o alcance especificado é de -1 a 10 bar. Os valores de resistência à pressão e de ruptura não ampliam a faixa de medição.

O sensor não aparece no mestre IO-Link; o que devo verificar antes de trocar?

Confira a alimentação, a pinagem M12, o suporte a IO-Link 1.1 e COM2 e a classe da porta do mestre. A ficha indica porta classe A, ou classe B se o pino 2 não estiver conectado.

A saída 4–20 mA está fixa; o que pode causar isso?

Verifique primeiro a continuidade do circuito, a configuração da entrada do controlador e a escala ajustável da saída. Se esses pontos estiverem corretos, consulte o manual do fabricante para diagnóstico adicional.

Devo comprar o PM1504 ou um modelo com outra faixa de pressão?

Escolha o PM1504 se a faixa de -1 a 10 bar, a conexão G 1/2 externa com cone de vedação e os sinais disponíveis atenderem à aplicação. Para outra faixa ou conexão, compare os dados de outro modelo no catálogo oficial.

Como instalo o sensor sem exceder os limites mecânicos?

Confirme a compatibilidade da porta de processo e da montagem faceada e não exceda o torque máximo informado de 25 Nm. Consulte o desenho dimensional e o manual para detalhes de instalação e ligação.

Posso ligar o PM1504 a qualquer mestre IO-Link?

A ficha especifica IO-Link 1.1 e COM2 a 38,4 kBaud, além de requisito de porta classe A, ou classe B se o pino 2 não estiver conectado. Verifique esses requisitos e a pinagem no manual do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital ponto a ponto indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

COM2

Tipo de transferência IO-Link informado para comunicação com o mestre. (Ref.: 38,4 kBaud)

4–20 mA

Sinal analógico de corrente utilizado para transmitir a medição ao sistema de controle. (Ref.: escala ajustável, relação 1:5)

Montagem faceada

Instalação em que a conexão de processo do sensor fica alinhada à superfície de montagem do processo, conforme a configuração indicada pelo fabricante. (Ref.: tipo de montagem para embutir frontalmente)

Cone de vedação

Geometria de vedação associada à conexão roscada de processo especificada para o sensor. (Ref.: G 1/2 rosca externa com cone de vedação)

Ligações relacionadas com "PM1504 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PM1504 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
