R$ 5.971,32
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PM1118
- EAN: 4021179337793
- NCM do produto: 90262090
Destaques do Produto
Faixa de pressão...mais

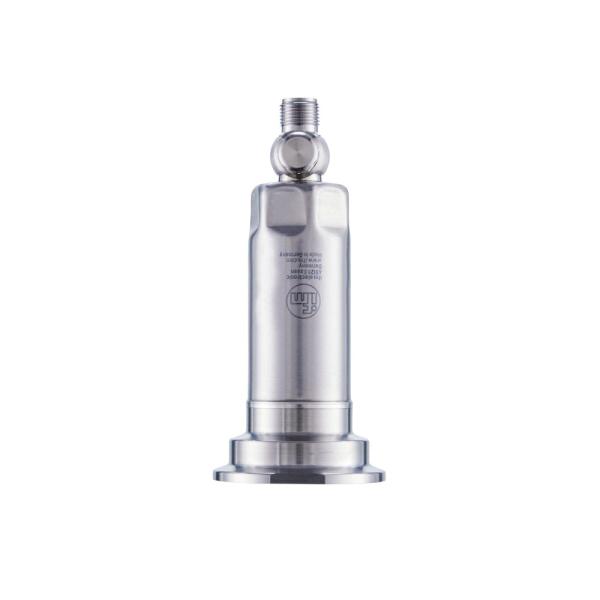

Saiba mais sobre: "PM1118 IFM - Sensor de Pressão ifm Indústria Alimentícia Clamp DN25-40 IO-Link"
Destaques do Produto
Faixa de pressão
-0,05 a 0,4 bar
Conexão de processo
Clamp DN25–DN40 (1–1,5 pol.)
Sinal
4–20 mA ajustável e IO-Link
Temperatura do fluido
-25 a 150 °C
Alimentação
18–30 V DC
Montagem
Faceada, para embutir frontalmente
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

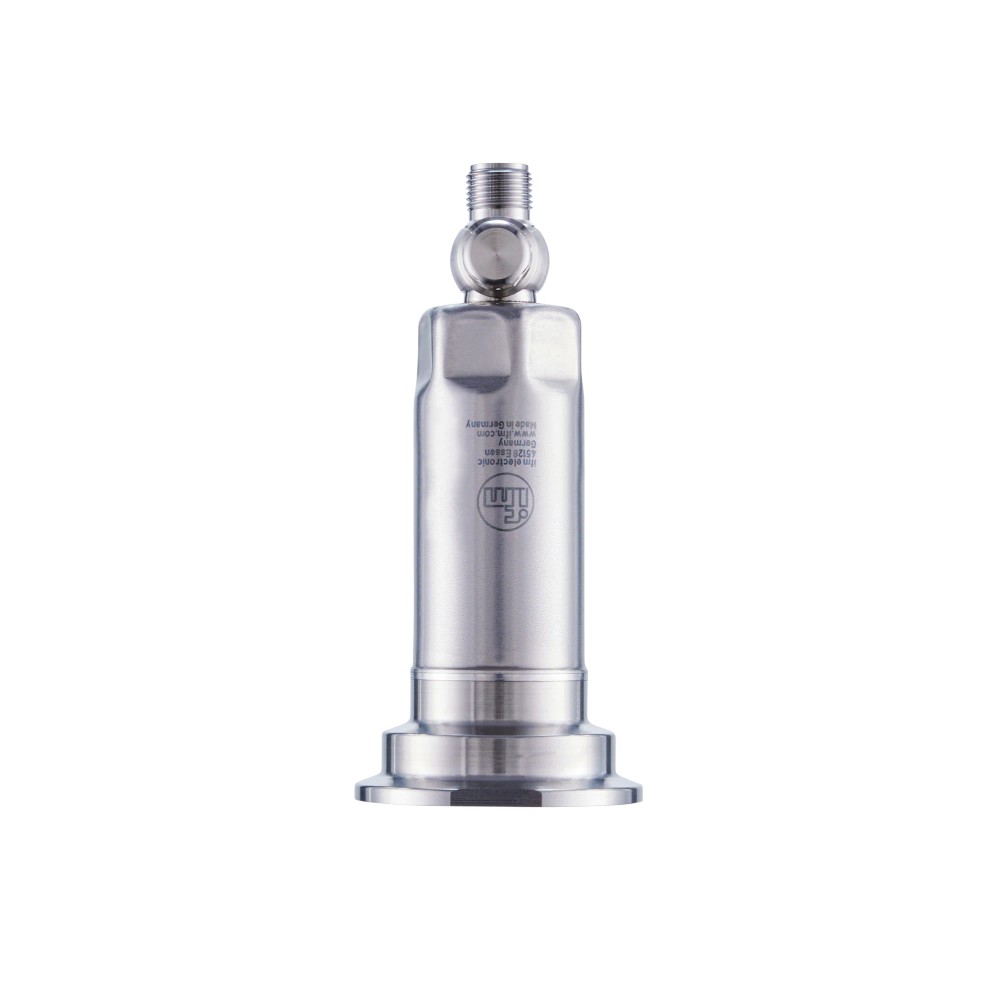

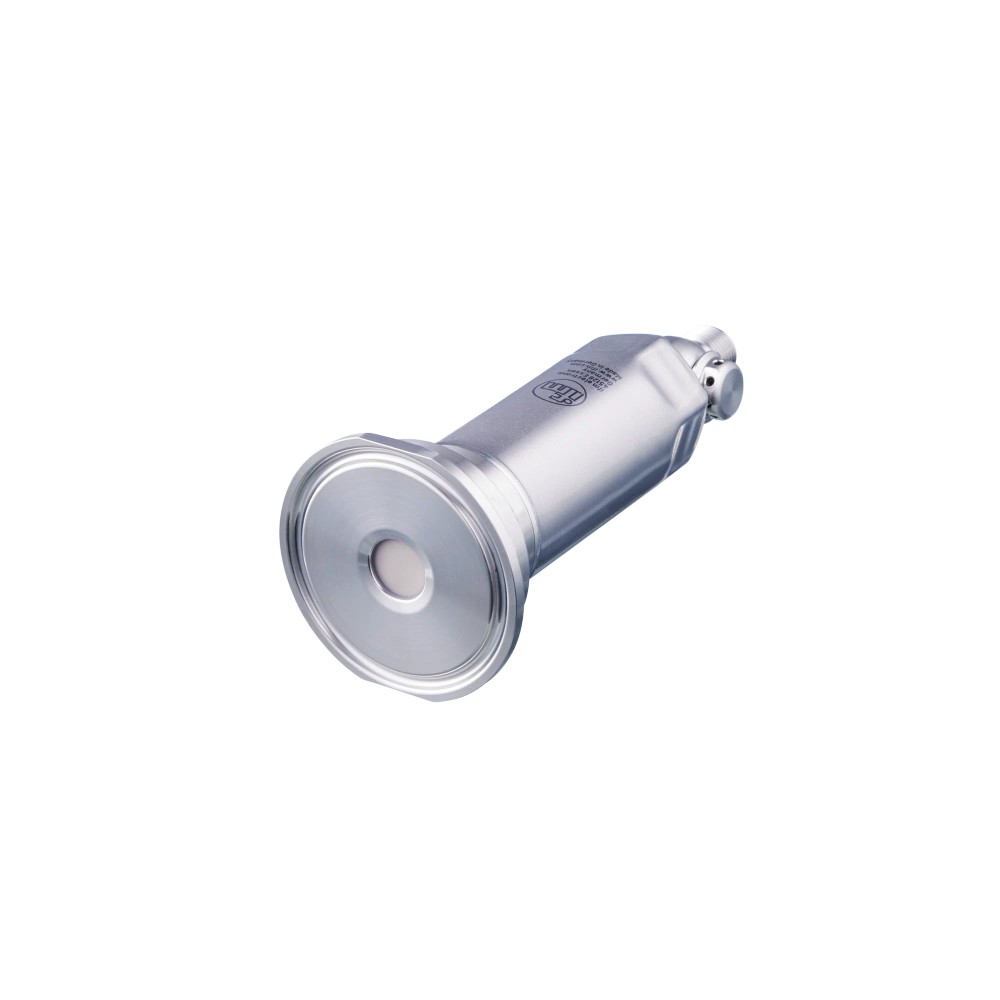

Sobre o Sensor de pressão ifm PM1118 para embutir frontalmente, Clamp DN25–DN40, IO-Link
O ifm PM1118 é um sensor eletrônico de pressão relativa com montagem faceada, destinado à medição de pressão em aplicações da indústria alimentícia e de bebidas. Mede de -0,05 a 0,4 bar e oferece saída analógica de 4–20 mA com escala ajustável e comunicação IO-Link. A conexão de processo é Clamp DN25–DN40, e a temperatura do fluido permitida é de -25 a 150 °C.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | -0,05 a 0,4 bar (-50 a 400 mbar) |
| Tipo de pressão | Relativa |
| Conexão de processo | Clamp DN25–DN40 (1–1,5 pol.), DIN 32676 (ISO 2852) |
| Saídas | Analógica 4–20 mA, escala ajustável; IO-Link |
| Temperatura do fluido | -25 a 150 °C |
| Temperatura ambiente | -25 a 80 °C |
| Alimentação | 18–30 V DC |
| Grau de proteção | IP67, IP68, IP69K |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Elemento de medição | Célula de medição de pressão com capacidade cerâmica |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição de pressão relativa em instalações de processamento de alimentos e bebidas com montagem faceada.
- Aplicações com conexão Clamp compatível com as dimensões especificadas e pressão dentro da faixa de medição de -0,05 a 0,4 bar.
- Processos cuja temperatura do fluido esteja entre -25 e 150 °C e cuja temperatura ambiente esteja entre -25 e 80 °C.
- Sistemas que utilizem sinal analógico de 4–20 mA ou IO-Link, com alimentação de 18–30 V DC.
⚠ Considere outro se precisa de:
- Aplicações que exijam medir pressão absoluta, pois o PM1118 é especificado para pressão relativa.
- Processos cuja faixa de pressão necessária exceda -0,05 a 0,4 bar ou cuja temperatura do fluido exceda -25 a 150 °C.
- Instalações cuja conexão de processo não corresponda às versões Clamp compatíveis indicadas pelo fabricante.
APLICAÇÕES E USO
- Aplicação indicada pelo fabricante: montagem faceada em instalações da indústria alimentícia e de bebidas.
- Medição de pressão relativa em processos com meios pastosos, sólidos, líquidos ou gasosos, conforme os meios listados na ficha; respeite a faixa de medição do sensor.
- Integração em sistemas de controle que recebam sinal analógico de 4–20 mA ou utilizem IO-Link com master port classe A. A adequação do sistema de controle deve ser confirmada na instalação.
- A temperatura do fluido pode estar entre -25 e 150 °C, enquanto a temperatura ambiente deve permanecer entre -25 e 80 °C. Essas faixas são limites distintos.
- A compatibilidade mecânica depende da conexão Clamp indicada e da braçadeira e vedação instaladas; a ficha alerta para respeitar a resistência à pressão desses componentes.
COMO ESCOLHER
Antes de comprar o Sensor de pressão ifm PM1118 para embutir frontalmente, Clamp DN25–DN40, IO-Link, verifique estes pontos:
Escolha o PM1118 quando
A aplicação exigir pressão relativa de -0,05 a 0,4 bar, montagem faceada, conexão Clamp compatível DN25–DN40 e saída 4–20 mA ou IO-Link.
Avalie outra especificação quando
O processo exigir pressão absoluta, faixa fora dos limites do PM1118, temperatura do fluido acima de 150 °C ou conexão de processo diferente. Confirme a adequação da braçadeira e da vedação aos limites de pressão do conjunto.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo | PM1118 | Referência do sensor. |
| Marca | ifm | Fabricante indicado no anúncio. |
| Tipo de produto | Sensor de pressão eletrônico para embutir frontalmente | Montagem faceada. |
| Aplicação indicada | Montagem faceada para a indústria alimentícia e de bebidas | Aplicação descrita na ficha. |
| Meios indicados | Meios pastosos e sólidos; fluidos líquidos e gasosos | Meios listados nos dados do produto. |
| Tipo de pressão | Pressão relativa | Referência da medição. |
| Elemento de medição | Célula de medição de pressão com capacidade cerâmica | Tecnologia do elemento de medição declarada. |
| Faixa e limites de pressão | ||
|---|---|---|
| Alcance de medição | -0,05 a 0,4 bar; -50 a 400 mbar; -0,725 a 5,8 psi; -5 a 40 kPa | Faixa de medição especificada. |
| Ajuste de fábrica | ASP = 0,0 mbar; AEP = 400 mbar | Configuração de fábrica do início e do fim da faixa. |
| Ponto inicial do sinal analógico | -50 a 320 mbar; -0,725 a 4,641 psi; -5 a 32 kPa | Intervalo configurável declarado para o ponto inicial. |
| Ponto final do sinal analógico | 30 a 400 mbar; 0,435 a 5,802 psi; 3 a 40 kPa | Intervalo configurável declarado para o ponto final. |
| Resistência à pressão | 8000 mbar; 116 psi; 800 kPa | Limite informado pelo fabricante; observar também os limites da braçadeira e da vedação. |
| Pressão mínima de ruptura | 30000 mbar; 435 psi; 3000 kPa | Valor mínimo de pressão de ruptura informado. |
| Resistência contra vácuo | -1000 mbar; -0,1 MPa | Limite declarado para vácuo. |
| MAWP em aplicações segundo CRN | 0,4 bar; 0,04 MPa | Pressão máxima de trabalho informada para aplicações segundo CRN. |
| Conexão e montagem de processo | ||
|---|---|---|
| Conexão de processo | Clamp DN25–DN40 (1–1,5 pol.), DIN 32676 (ISO 2852) | Conexão declarada no anúncio e na ficha. |
| Adequação da conexão de processo | DIN 32676 série A: DN25, DN32, DN40; série B: DN26,9, DN33,7; série C: 1 pol., 1,5 pol.; ISO 2852: DN25, DN33,7, DN38 | Dimensões listadas pelo fabricante para conexões Clamp. |
| Tipo de montagem | Embutir frontal; montagem faceada | Sensor instalado faceado ao processo. |
| Estanqueidade | Para uma estanqueidade perfeita: sim | Requisito declarado; depende da montagem e da conexão apropriadas. |
| Aviso de instalação mecânica | Observar a resistência à pressão da braçadeira e da vedação da conexão Clamp | A pressão admissível do conjunto deve considerar esses componentes. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18–30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente, 2 fios | 3,5–21,5 mA | Valor informado para configuração de 2 fios. |
| Consumo de corrente, 3 fios | Menor que 45 mA | Valor informado para configuração de 3 fios. |
| Classe de proteção elétrica | III | Classificação declarada. |
| Resistência de isolamento mínima | 100 MΩ (500 V DC) | Condição de ensaio indicada. |
| Proteção contra sobrecarga | Sim | Recurso declarado na ficha. |
| Proteção contra curto-circuitos | Sim | Recurso declarado na ficha. |
| Proteção contra inversão de polaridade | Sim | Recurso declarado na ficha. |
| Proteção contra temperatura | Controle de temperatura: não | A ficha declara ausência de controle de temperatura. |
| Saídas e sinais | ||
|---|---|---|
| Sinal analógico | Corrente de 4–20 mA, escala ajustável | Saída analógica configurável. |
| Quantidade de saídas analógicas | 1 | Quantidade indicada na ficha. |
| Quantidade de saídas digitais | 1 | Quantidade indicada na ficha. |
| Saídas totais | 2 | Total informado no cadastro do produto. |
| Dados do processo analógicos | 3 | Quantidade indicada na ficha do fabricante. |
| Carga máxima | 700 Ω (Ub = 24 V; (Ub - 9 V) / 21,5 mA) | Condição de alimentação informada para a carga máxima. |
| Amortecimento da saída analógica dAA | 0–4 s | Intervalo de ajuste do amortecimento. |
| Tempo de resposta de passo, saída analógica, 2 fios | 30 ms | Tempo informado para a versão de 2 fios. |
| Tempo de resposta de passo, saída analógica, 3 fios | 7 ms | Tempo informado para a versão de 3 fios. |
| Retardo de prontidão, 2 fios | 1 s | Tempo de prontidão especificado para 2 fios. |
| Retardo de prontidão, 3 fios | 0,5 s | Tempo de prontidão especificado para 3 fios. |
| Precisão, desvios e estabilidade | ||
|---|---|---|
| Repetibilidade | Menor que ±0,1 % do intervalo | Valor declarado pelo fabricante. |
| Desvio de histerese | Menor que ±0,15 % do intervalo | Valor declarado pelo fabricante. |
| Desvio de linearidade | Menor que ±0,15 % do intervalo | Valor declarado pelo fabricante. |
| Desvio de características | Menor que ±0,2 % do intervalo (DIN EN 61298-2) | Referência de ensaio indicada. |
| Estabilidade ao longo do tempo | Menor que ±0,1 % do intervalo por ano (turn down 1:1) | Condição de turn down indicada. |
| Desvio total na faixa de temperatura | -25 a 15 °C: ±0,1 % do intervalo/10 K; 80 a 150 °C: ±0,15 % do intervalo/10 K | Valores informados para os respectivos intervalos de temperatura. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação do sensor. |
| Revisão IO-Link | 1.1 | Revisão informada. |
| Tipo de transferência | COM2 (38,4 kBaud) | Velocidade e modo de transferência declarados. |
| Classe de master port exigida | A | Requisito de integração IO-Link. |
| Modo SIO | Não suportado | Condição declarada na ficha. |
| DeviceID | 1410 | Identificador informado. |
| Perfil | Smart Sensor – SSP 3.1 Measuring Sensor / Common – I&D Identification and Diagnosis | Perfil informado para a interface. |
| Watchdog integrado | Sim | Recurso declarado. |
| Conexão elétrica e materiais | ||
|---|---|---|
| Conexão elétrica | 1 x M12, codificação A, 4 contatos | Tipo e quantidade de conectores. |
| Material dos contatos | Contatos banhados a ouro | Característica especial indicada. |
| Materiais em contato com o fluido | Cerâmica (99,9 % Al2O3); 1.4435 (aço inoxidável/316L); PTFE | Materiais informados para partes em contato com o fluido. |
| Materiais do produto | 1.4404 (aço inoxidável/316L); PBT | Materiais indicados no cadastro. |
| Acabamento superficial | Ra < 0,4 µm; Rz = 4 µm | Características de superfície informadas para o material em contato com o fluido. |
| Condições ambientais | ||
|---|---|---|
| Temperatura do fluido | -25 a 150 °C | Faixa de temperatura do meio especificada. |
| Temperatura ambiente | -25 a 80 °C | Faixa de operação ambiental especificada. |
| Temperatura de armazenamento | -40 a 100 °C | Limites de armazenamento declarados. |
| Grau de proteção | IP67, IP68, IP69K | Classes informadas; a instalação deve manter as condições de vedação aplicáveis. |
| Resistência a choques | DIN EN 60068-2-27, 50 g (11 ms) | Norma e condição declaradas. |
| Resistência a vibrações | DIN EN 60068-2-6, 20 g (10–2000 Hz) | Norma e faixa de frequência declaradas. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas listadas para EMC. |
| Ciclos de pressão mínimos | 100 milhões | Valor declarado na ficha. |
| Tempo mínimo do ciclo do processo | 3,2 ms | Tempo mínimo declarado. |
| Dados mecânicos e identificação | ||
|---|---|---|
| Invólucro | Cilíndrico | Formato indicado. |

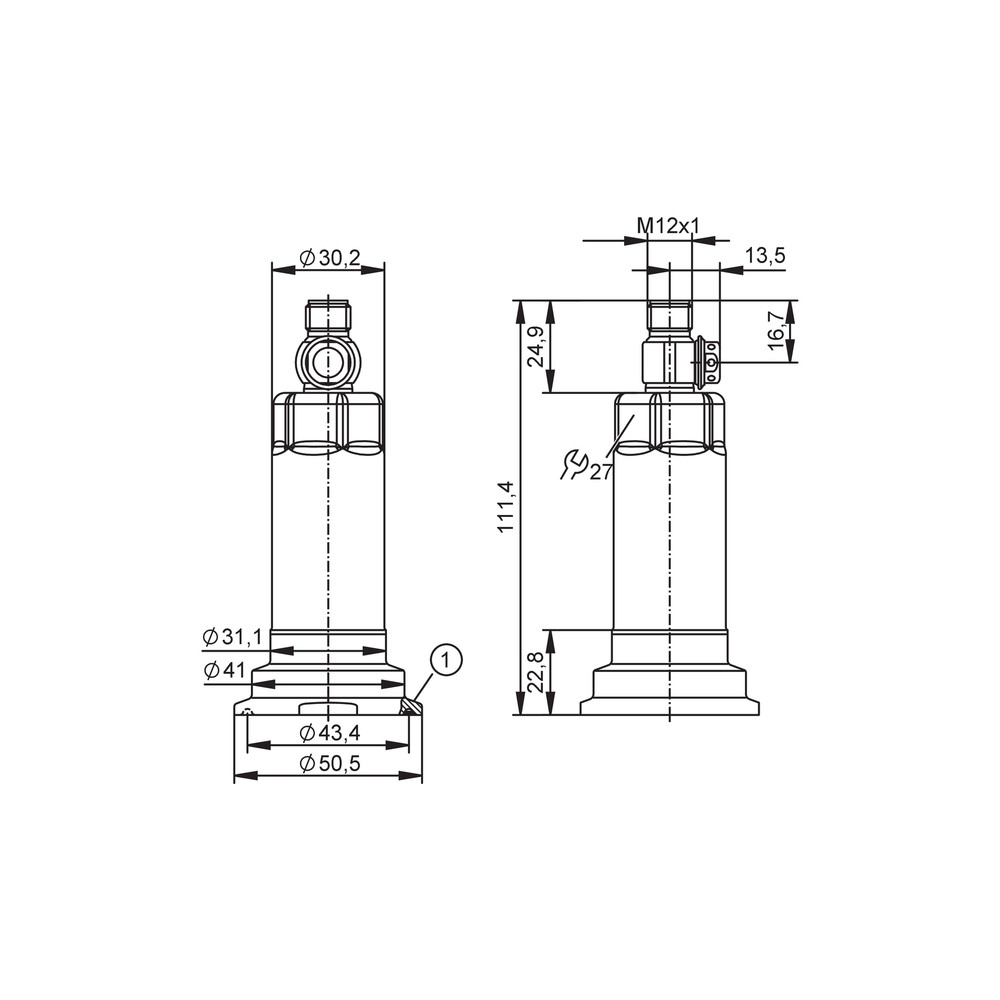

| Dimensões | Ø 30,2 mm; comprimento 111,4 mm | Dimensões cadastradas. |
| Peso | 392,4 g | Peso informado no cadastro do produto. |
| GTIN | 4021179337793 | Identificador comercial do produto. |
| MTTF | 323 anos | Valor informado nos dados do produto. |
| Certificação UL | Número de aprovação J055, arquivo E174189 | Identificação declarada na ficha. |
| Certificações | UL J055 (E174189); certificado de fábrica | Certificações listadas no cadastro. |
| Unidades de display | mbar; psi; kPa; mmWS; inH2O | Unidades de exibição indicadas nos dados do produto. |
| NCM | 9026.20.90 | Classificação fiscal informada. |
COMPATIBILIDADE
Comunicação
• IO-Link revisão 1.1, COM2 (38,4 kBaud); exige classe A de master port.
• Saída analógica de corrente 4–20 mA com escala ajustável.
• O modo SIO não é suportado.

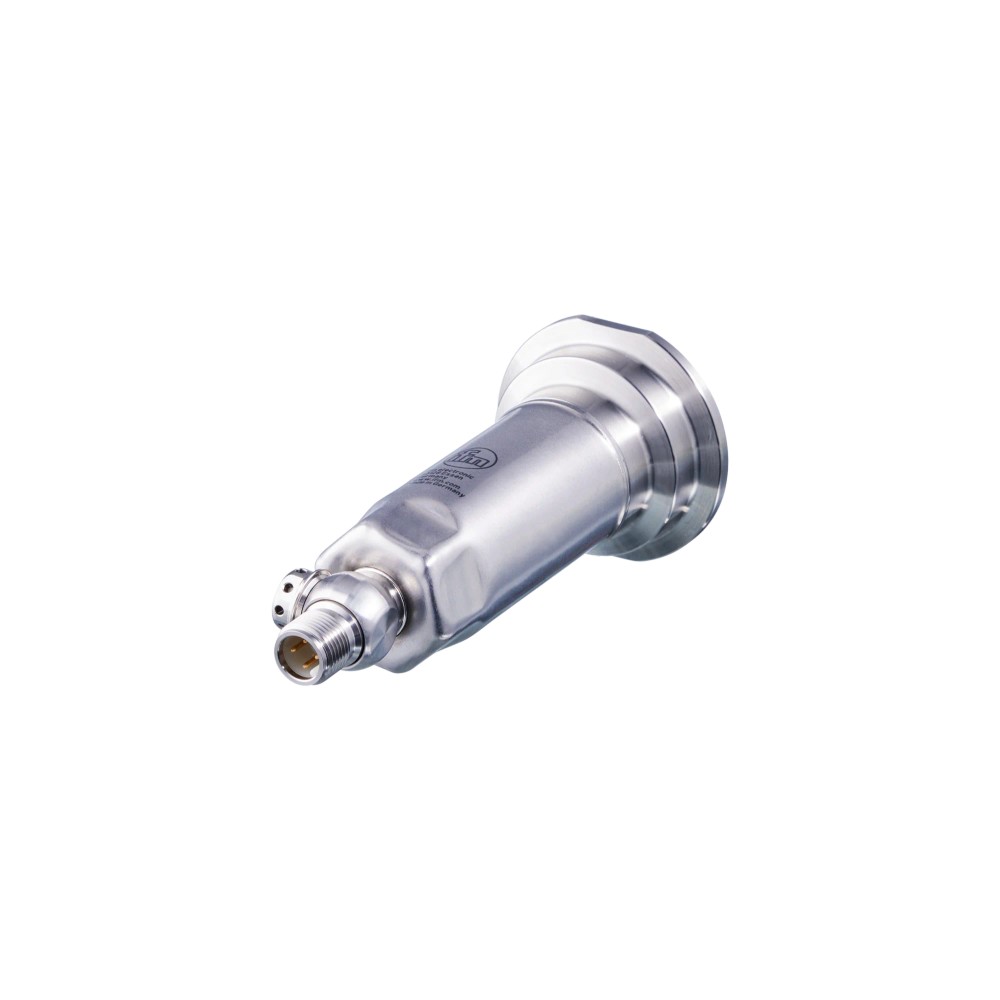

Conexões
Elétrica
Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18–30 V DC. Verifique a pinagem no datasheet antes de conectar; o modo SIO não é suportado.
Processo
Clamp DN25–DN40 (1–1,5 pol.), DIN 32676 (ISO 2852). A adequação abrange DIN 32676 série A: DN25, DN32 e DN40; série B: DN26,9 e DN33,7; série C: 1 pol. e 1,5 pol.; e ISO 2852: DN25, DN33,7 e DN38. Verifique a compatibilidade da braçadeira e da vedação.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Processo com pressão relativa dentro de -0,05 a 0,4 bar, conexão Clamp compatível e saída 4–20 mA | ✓ | A faixa de medição, o tipo de pressão, a conexão e a saída correspondem aos dados especificados do PM1118. |
| Integração com IO-Link | ✓ | O sensor oferece IO-Link revisão 1.1, COM2; requer master port classe A e não suporta modo SIO. |
| Processo que exige medição de pressão absoluta | ✗ | O PM1118 é especificado para pressão relativa. |
| Instalação com conexão de processo diferente das configurações Clamp indicadas | ✗ | A conexão de processo especificada é Clamp, com dimensões e padrões listados; outra conexão não está indicada como compatível. |
| Fluido a temperatura acima de 150 °C ou ambiente acima de 80 °C | ✗ | Os limites informados são -25 a 150 °C para o fluido e -25 a 80 °C para a temperatura ambiente. |
INSTALAÇÃO
Como instalar o Sensor de pressão ifm PM1118 para embutir frontalmente, Clamp DN25–DN40, IO-Link
- Confirme que a medição requerida é de pressão relativa e está dentro da faixa do sensor.
- Verifique se a conexão Clamp do processo corresponde às dimensões e aos padrões compatíveis listados para o PM1118.
- Confira a resistência à pressão da braçadeira e da vedação da conexão Clamp para as condições do processo.
- Instale o sensor para montagem faceada, seguindo as instruções de montagem do fabricante e assegurando a vedação apropriada.
- Conecte o M12 codificação A conforme a pinagem oficial e utilize alimentação dentro da faixa de 18–30 V DC.
- Configure e valide o sinal 4–20 mA ou a comunicação IO-Link; para IO-Link, utilize master port classe A e não selecione modo SIO.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sinal de pressão não corresponde ao valor esperado. | Faixa analógica configurada ou ajuste ASP/AEP diferente do esperado para a aplicação. | Verifique a configuração do ponto inicial e final do sinal analógico e compare-a com a faixa de processo e a escala configurada. |
| O controlador não estabelece comunicação IO-Link com o sensor. | Master port incompatível com a exigência de classe A, configuração de comunicação incorreta ou tentativa de operar em modo SIO. | Confirme que a porta é classe A, que a configuração utiliza IO-Link revisão 1.1/COM2 e que não está selecionado modo SIO. |
| A leitura analógica fica limitada ou não atinge o valor esperado no controlador. | Carga do circuito acima do limite declarado ou alimentação fora da faixa de operação. | Meça a alimentação no sensor, confirme 18–30 V DC e verifique a carga do circuito em relação ao limite de 700 Ω na condição especificada. |
| Há vazamento ou instabilidade após a montagem no processo. | Vedação ou braçadeira inadequada, montagem incorreta ou resistência à pressão do conjunto insuficiente. | Inspecione a vedação e a braçadeira, confirme o padrão e o tamanho Clamp e compare a pressão do processo com a resistência admissível de todos os componentes. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o PM1118 e para que tipo de processo ele serve?
É um sensor eletrônico de pressão relativa para montagem faceada, indicado para aplicações da indústria alimentícia e de bebidas. A ficha lista meios pastosos, sólidos, líquidos e gasosos.
Qual conexão de processo e quais sinais o PM1118 oferece?
Utiliza conexão Clamp DN25–DN40 (1–1,5 pol.), conforme as configurações compatíveis listadas para DIN 32676 e ISO 2852. Oferece saída analógica de 4–20 mA e IO-Link.
O produto acompanha cabo, braçadeira ou vedação?
A ficha do anúncio não informa acessórios inclusos; portanto, não é possível confirmar cabo, braçadeira ou vedação no fornecimento. Verifique o conteúdo do pedido com o fornecedor.
Posso usar este sensor para medir pressão absoluta?
Não: o PM1118 é especificado para pressão relativa. Para pressão absoluta, selecione um sensor cuja ficha declare esse tipo de medição.
Ele é adequado para uma conexão que não seja Clamp DN25–DN40?
A ficha especifica conexão Clamp e lista dimensões compatíveis dentro de DIN 32676 e ISO 2852. Não há compatibilidade declarada com outros tipos de conexão.
O sensor está ligado, mas o valor de pressão parece deslocado. O que verifico antes de trocar?
Confira os valores configurados de ASP e AEP e a escala do sinal analógico, comparando-os com a faixa de medição necessária. Verifique também se a pressão do processo está dentro da faixa especificada.
O controlador não detecta o sensor por IO-Link; o que devo conferir?
Confirme o uso de master port classe A e a configuração IO-Link revisão 1.1/COM2. O modo SIO não é suportado.
Quando escolher o PM1118 em vez de outro sensor de pressão?
Escolha-o quando precisar de pressão relativa entre -0,05 e 0,4 bar, montagem faceada, conexão Clamp compatível e saída 4–20 mA ou IO-Link. Para pressão absoluta ou condições fora dos limites térmicos e de pressão informados, procure um modelo especificado para esses requisitos.
Que cuidados devo tomar ao instalar o PM1118 na conexão Clamp?
Confirme o tamanho e o padrão da conexão, instale o sensor para montagem faceada e verifique a vedação. A ficha alerta para considerar a resistência à pressão da braçadeira e da vedação.
Qual é a pinagem do conector M12?
A ficha identifica conector M12 codificação A com 4 contatos, mas a pinagem não está reproduzida nos dados fornecidos. Consulte o datasheet oficial antes de fazer a ligação.
GLOSSÁRIO TÉCNICO
Pressão relativa
Pressão medida em relação à pressão de referência atmosférica; é o tipo de pressão indicado para este sensor.
IO-Link
Interface de comunicação para troca de dados entre o sensor e um master compatível.
Clamp
Conexão de processo sanitária fixada por braçadeira, especificada aqui em dimensões e padrões definidos.
ASP e AEP
Parâmetros que definem, respectivamente, o ponto inicial e o ponto final da escala da saída analógica.
Grau de proteção IP
Classificação do invólucro quanto à proteção contra ingresso de elementos, conforme as condições definidas para cada classe.
Ligações relacionadas com "PM1118 IFM - Sensor de Pressão ifm Indústria Alimentícia Clamp DN25-40 IO-Link"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "PM1118 IFM - Sensor de Pressão ifm Indústria Alimentícia Clamp DN25-40 IO-Link"
Para avaliar, preencha:
Sua última visita
