Sensor de Pressão IFM PM1108 - IO-Link de Precisão

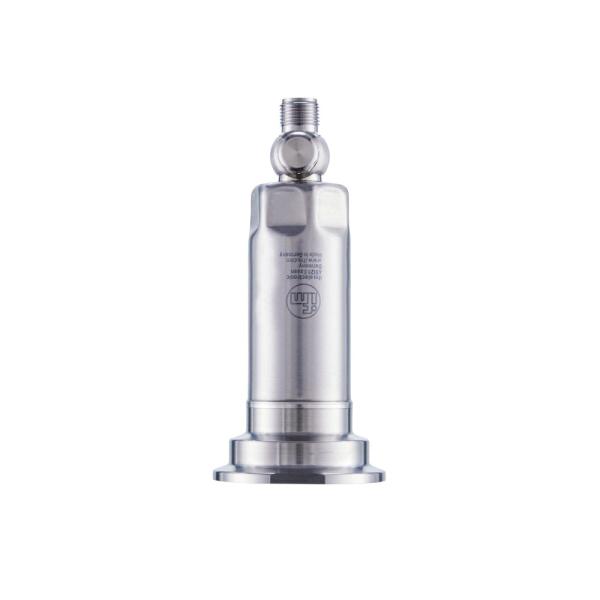

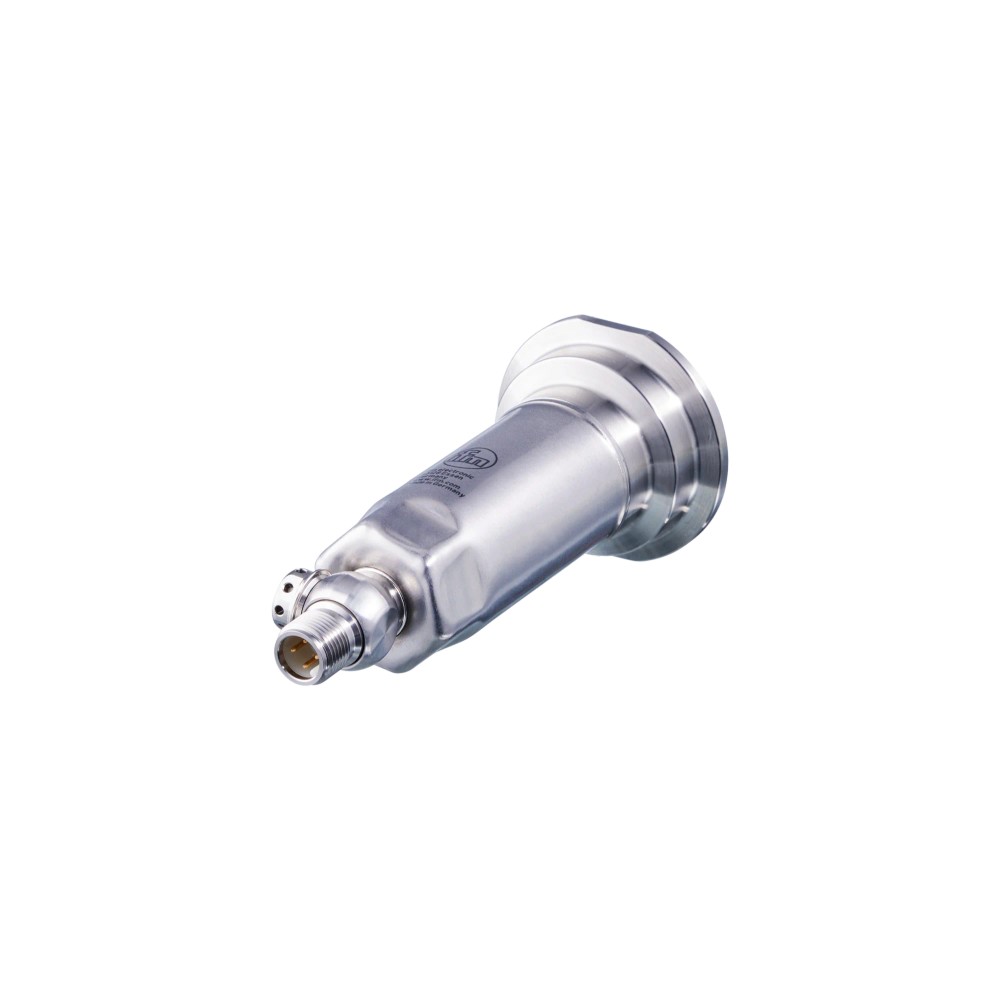

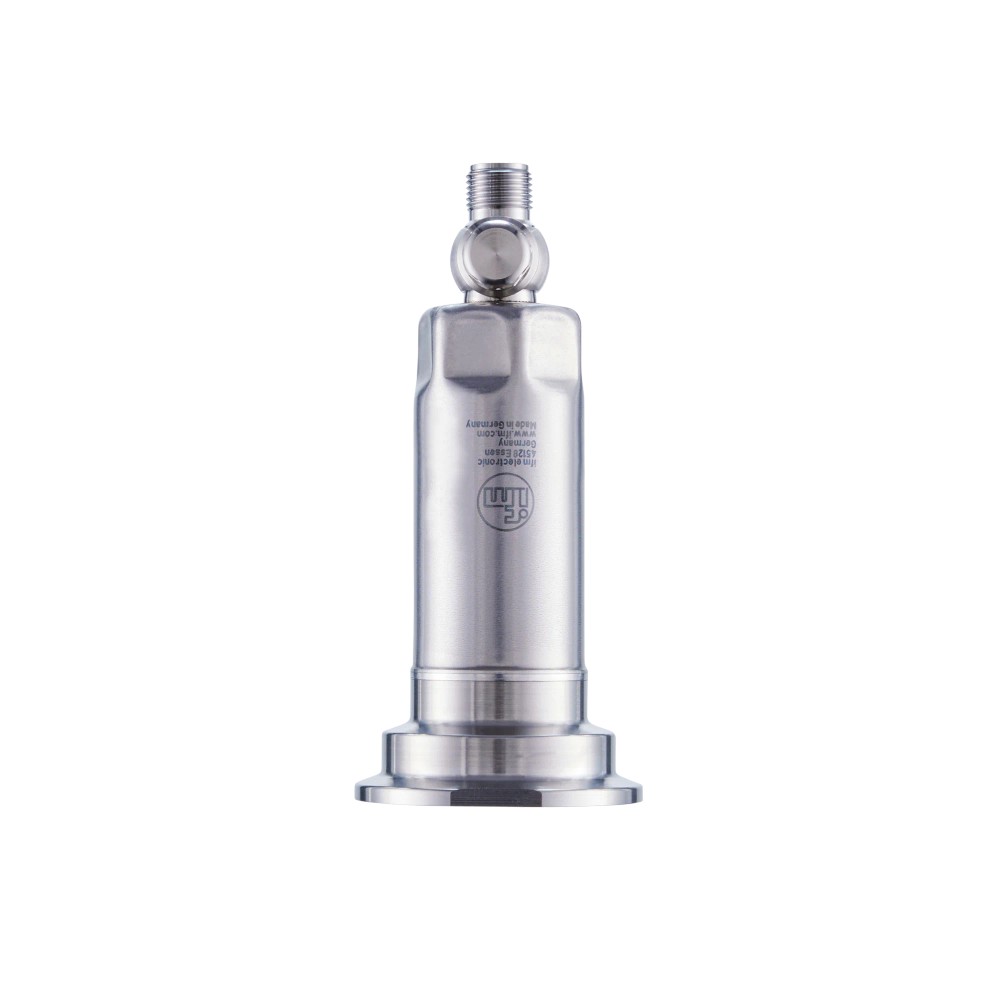

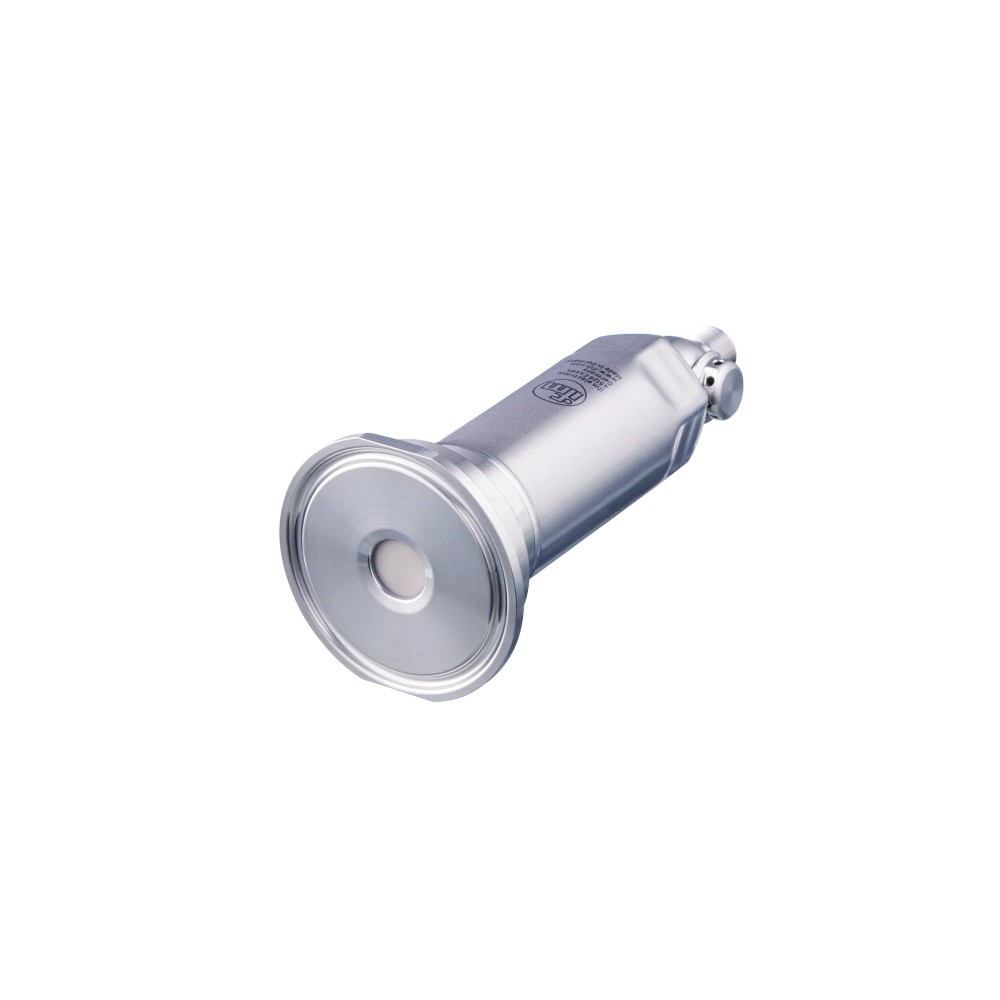

Pré-visualizar: PM1108 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,0125 a 0,25 bar

PM1108 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,0125 a 0,25 bar

Imagem meramente ilustrativa

R$ 5.971,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1108
EAN: 4021179336642
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PM1108 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,0125 a 0,25 bar"

Destaques do Produto

Faixa de pressão

−0,0125 a 0,25 bar

Tipo de pressão

Relativa

Conexão de processo

Clamp DN25 a DN40 (1 a 1,5 pol.)

Saídas

IO-Link e 4 a 20 mA com escala ajustável

Temperatura do fluido

−25 a 150 °C

Alimentação

18 a 30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PM1108 IFM — Sensor de pressão eletrônico para embutir frontalmente, IO-Link, −0,0125 a 0,25 bar

O IFM PM1108 é um sensor eletrônico de pressão relativa para medição em aplicações de processo, com montagem frontal embutida. Sua faixa de medição é de −0,0125 a 0,25 bar e oferece comunicação IO-Link e saída analógica de 4 a 20 mA com escala ajustável. A conexão de processo é Clamp DN25 a DN40, e a temperatura do fluido pode variar de −25 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	−0,0125 a 0,25 bar
Tipo de pressão	Relativa
Montagem	Embutir frontalmente
Conexão de processo	Clamp DN25 a DN40 (1 a 1,5 pol.), DIN 32676 / ISO 2852
Sinais de saída	IO-Link e 4 a 20 mA, escala ajustável
Temperatura do fluido	−25 a 150 °C
Alimentação	18 a 30 V DC
Proteção do invólucro	IP67, IP68 e IP69K
Conexão elétrica	1 conector M12, codificação A, 4 contatos
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃, aço inoxidável 316L e PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de pressão relativa com valor dentro da faixa de −0,0125 a 0,25 bar.
Instalações com montagem frontal embutida e conexão Clamp DN25, DN32 ou DN40, conforme as conexões de processo especificadas.
Aplicações com temperatura do fluido entre −25 e 150 °C e alimentação de 18 a 30 V DC.
Sistemas que recebam sinal IO-Link ou sinal analógico de 4 a 20 mA com escala ajustável.

⚠ Considere outro se precisa de:

Aplicações que exijam pressão absoluta ou diferencial: o tipo especificado para este modelo é pressão relativa.
Pontos de medição que excedam a faixa de medição de −0,0125 a 0,25 bar; a resistência à pressão informada não amplia a faixa de medição.
Instalações sem conexão de processo Clamp compatível ou sem possibilidade de montagem frontal embutida.
Aplicações com temperatura do fluido fora do intervalo de −25 a 150 °C.

APLICAÇÕES E USO

Aplicação indicada no cadastro do fabricante: montagem faceada em instalações da indústria alimentícia e de bebidas; a ficha também informa meios pastosos e sólidos, além de fluidos líquidos e gasosos.
Medição de pressão relativa em linha de processo quando a faixa requerida estiver entre −0,0125 e 0,25 bar e a conexão Clamp instalada corresponder a uma das dimensões e séries listadas.
Uso com processo cujo fluido esteja entre −25 e 150 °C; a temperatura ambiente especificada é de −25 a 80 °C, portanto deve ser avaliada separadamente da temperatura do fluido.
Possibilidade de integração a sistemas de controle por IO-Link ou corrente de 4 a 20 mA, desde que o master, a entrada e a configuração elétrica sejam compatíveis.
A adequação a um fluido específico não é determinada apenas pela lista de meios: confirme a compatibilidade química dos materiais em contato e os requisitos sanitários do processo com a documentação do fabricante.

COMO ESCOLHER

Antes de comprar o PM1108 IFM — Sensor de pressão eletrônico para embutir frontalmente, IO-Link, −0,0125 a 0,25 bar, verifique estes pontos:

Escolha o PM1108 quando

A aplicação requer medição de pressão relativa na faixa de −0,0125 a 0,25 bar, montagem frontal embutida, conexão Clamp DN25 a DN40 e sinal IO-Link ou 4 a 20 mA.

Avalie outra configuração quando

A aplicação exigir pressão absoluta ou diferencial, faixa de medição diferente, conexão de processo distinta, temperatura do fluido fora de −25 a 150 °C ou alimentação fora de 18 a 30 V DC. Confirme no datasheet do modelo alternativo os requisitos específicos do processo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	ifm / ifm electronic	Fabricante indicado no cadastro do produto.
Modelo e SKU	PM1108	Identificação do modelo e código de estoque.
GTIN	4021179336642	Identificador comercial informado para o produto.
Função	Sensor de pressão eletrônico	Função declarada na ficha.
Tipo de produto	Sensor de pressão para embutir frontalmente	Tipo e forma de montagem informados.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação descrita no cadastro do fabricante.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados na ficha; confirmar compatibilidade química e de processo para cada aplicação.

Faixa de medição e pressão
Alcance de medição	−0,0125 a 0,25 bar; −12,5 a 250 mbar; −0,182 a 3,626 psi; −1,25 a 25 kPa	Faixa de medição declarada em unidades equivalentes.
Tipo de pressão	Pressão relativa	Referência de pressão indicada pelo fabricante.
Resistência à pressão	5000 mbar (73 psi / 500 kPa)	Valor de resistência informado; não substitui a faixa de medição.
Resistência contra vácuo	−1000 mbar (−0,1 MPa)	Limite de resistência a vácuo informado.
Pressão mínima de ruptura	30000 mbar (435 psi / 3000 kPa)	Valor de pressão de ruptura informado na ficha; não é faixa operacional.
MAWP em aplicações segundo CRN	0,25 bar (0,025 MPa)	Pressão máxima de trabalho indicada para aplicações segundo CRN.

Precisão, estabilidade e vida de ciclos
Desvio de características entre −25 e 15 °C	±0,1% do intervalo / 10 K	Desvio de características informado para este intervalo de temperatura.
Desvio de características entre 15 e 80 °C	Valor não especificado no contexto disponível	O cadastro não apresenta o valor numérico para este intervalo.
Desvio de características entre 80 e 150 °C	±0,15% do intervalo / 10 K	Desvio de características informado para este intervalo.
Estabilidade ao longo do tempo	< ±0,1 por ano, turn down 1:1	Condição de estabilidade conforme indicação da ficha; a unidade não está explicitada no dado disponível.
Ciclos de pressão mínimos	100 milhões	Número mínimo de ciclos informado pelo fabricante.

Saídas e processamento do sinal
Saída analógica	4 a 20 mA, escala ajustável	Sinal de corrente disponível; exige entrada compatível no sistema de controle.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Quantidade de saídas digitais	1	Quantidade indicada na ficha.
Dados do processo analógicos	3	Quantidade indicada no cadastro do produto.
Amortecimento da saída analógica dAA	0 a 4 s	Intervalo de ajuste informado para amortecimento da saída analógica.
Tempo de resposta de passo da saída analógica, 2 fios	30 ms	Tempo de resposta informado para configuração de 2 fios.
Tempo de resposta de passo da saída analógica, 3 fios	7 ms	Tempo de resposta informado para configuração de 3 fios.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Consumo informado para a configuração de 2 fios.
Consumo de corrente, 3 fios	Menor que 45 mA	Consumo informado para a configuração de 3 fios.
Carga máxima	700 Ω	Carga máxima informada para a saída.

Comunicação e dados IO-Link
Interface de comunicação	IO-Link	Interface digital de comunicação informada.
Revisão IO-Link	1.1	Revisão declarada na ficha.
Padrão SDCI	IEC 61131-9	Padrão informado para a comunicação IO-Link.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e tipo de transferência especificados.
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo informado para o ciclo de processo.
Resolução IO-Link de pressão	0,05 mbar	Resolução declarada para dados de pressão via IO-Link.
Dados cíclicos IO-Link	Pressão 16 bit; estado do dispositivo 4 bit	Conteúdo dos dados de processo cíclicos informado.
Funções IO-Link acíclicas	Indicação específica da aplicação; temperatura interna	Funções acíclicas declaradas.
Perfil IO-Link	Smart Sensor — SSP 3.1 Measuring Sensor / Common — I&D Identification and Diagnosis	Perfil informado no cadastro.
DeviceID suportado	Default 669	Identificação indicada na ficha; confirmar configuração no master utilizado.
Modo SIO	Não disponível	O cadastro indica modo SIO não disponível.
Watchdog integrado	Sim	Presença de watchdog declarada na ficha.
Porta de master exigida	Classe A	Requisito para a conexão IO-Link informado pelo fabricante.

Alimentação e proteção elétrica
Tensão de operação	18 a 30 V DC	Intervalo de alimentação especificado.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Valor de isolamento informado na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas de EMC listadas no cadastro.
Número de arquivo UL	E174189	Número de arquivo informado.
Número de aprovação UL	J055	Número de aprovação informado.

Conexões elétricas
Conexão elétrica	1 conector M12, codificação A, 4 contatos	Tipo de conexão informado.
Contatos	Banhados a ouro	Característica especial indicada na ficha.

Conexão de processo e materiais
Conexão de processo	Clamp DN25 a DN40 (1 a 1,5 pol.), DIN 32676 / ISO 2852	Faixa e padrões de conexão indicados no anúncio.
Conexões compatíveis, série A	DIN 32676 série A: Clamp DN25, DN32 e DN40	Dimensões listadas para série A.
Conexões compatíveis, série B	DIN 32676 série B: Clamp DN26,9 e DN33,7	Dimensões listadas para série B.
Conexões compatíveis, série C	DIN 32676 série C: Clamp 1 pol. e 1,5 pol.	Dimensões listadas para série C.
Conexões compatíveis, ISO 2852	Clamp DN25, DN33,7 e DN38	Dimensões listadas para ISO 2852.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento de medição informada.
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃; aço inoxidável 1.4435 / 316L; PTFE	Materiais e composição indicados para as partes em contato com o fluido.
Rugosidade de superfície	Ra < 0,4 μm; Rz = 4 μm	Valores informados para a superfície em contato com o processo.
Materiais de construção	Aço inoxidável 316L e PBT	Materiais declarados para a construção do produto.

Condições ambientais e temperatura
Temperatura do fluido	−25 a 150 °C	Intervalo de temperatura do fluido informado.
Temperatura ambiente	−25 a 80 °C	Intervalo de temperatura ambiente declarado.
Temperatura de armazenamento	−40 a 100 °C	Intervalo de armazenamento indicado.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção informados; a aplicação deve respeitar as condições de ensaio e instalação do fabricante.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de choque indicada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10 a 2000 Hz)	Condição de vibração indicada.

Dimensões, massa e embalagem
Diâmetro	30,2 mm	Dimensão informada no cadastro.
Comprimento	111,4 mm	Dimensão informada no cadastro.
Dimensões declaradas	Ø 30,2 mm / comprimento 111,4 mm	Dimensões gerais; consultar o desenho dimensional para cotas de montagem.
Peso	390,8 g	Peso informado no cadastro.
Invólucro	Cilíndrico	Formato indicado na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Dados de confiabilidade e classificação
MTTF	323 anos	Valor informado no cadastro do produto.
NCM	9026.20.90	Classificação fiscal listada no contexto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9, modo de transferência COM2 a 38,4 kBaud.

• Saída analógica de corrente de 4 a 20 mA, com escala ajustável.

• O modo SIO está indicado como não disponível.

• Perfil IO-Link informado: Smart Sensor — SSP 3.1 Measuring Sensor / Common — I&D Identification and Diagnosis.

Conexões

Elétrica Conector M12 único, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC. Para IO-Link, a ficha exige porta de master Classe A. A compatibilidade elétrica depende de alimentação, entrada e configuração do controlador; a ficha não identifica um modelo específico de PLC ou master.

Processo Clamp DN25, DN32 e DN40 conforme DIN 32676 série A; Clamp DN26,9 e DN33,7 conforme DIN 32676 série B; Clamp 1 pol. e 1,5 pol. conforme DIN 32676 série C; também são listadas conexões ISO 2852 Clamp DN25, DN33,7 e DN38. Verifique a série e a dimensão da conexão instalada antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de pressão relativa dentro de −0,0125 a 0,25 bar, com conexão Clamp e montagem frontal embutida compatíveis.	✓	A faixa, o tipo de pressão e o modo de montagem correspondem às especificações informadas.
Integração com master IO-Link Classe A, revisão compatível com IO-Link 1.1, usando COM2.	✓	A ficha informa IO-Link 1.1, COM2 a 38,4 kBaud e requisito de porta master Classe A.
Leitura por entrada analógica de corrente de 4 a 20 mA.	✓	O sensor possui saída analógica de corrente 4 a 20 mA com escala ajustável; a entrada do sistema deve aceitar esse sinal.
Aplicação que requer medição de pressão absoluta ou diferencial.	✗	O tipo de pressão especificado para o PM1108 é pressão relativa.
Processo com temperatura do fluido abaixo de −25 °C ou acima de 150 °C.	✗	A faixa informada para temperatura do fluido é de −25 a 150 °C.
Ponto de medição cuja pressão ultrapassa o limite superior da faixa de medição de 0,25 bar.	✗	A faixa de medição termina em 0,25 bar; a resistência à pressão indicada não deve ser interpretada como faixa operacional de medição.

INSTALAÇÃO

Como instalar o PM1108 IFM — Sensor de pressão eletrônico para embutir frontalmente, IO-Link, −0,0125 a 0,25 bar

Confirme que o ponto de medição exige pressão relativa dentro da faixa do sensor e que as condições de temperatura do fluido e ambiente estão dentro dos limites especificados.
Verifique a dimensão e a série da conexão Clamp no processo e confirme que correspondem às conexões listadas para o PM1108.
Use o desenho dimensional do fabricante para conferir espaço disponível, orientação e requisitos de montagem frontal embutida antes da instalação.
Instale o sensor na conexão de processo compatível e assegure o assentamento adequado da interface; a ficha fornecida não especifica torque de aperto, portanto consulte o datasheet ou as instruções do fabricante.
Conecte o M12 codificação A a uma alimentação de 18 a 30 V DC e confira a pinagem no datasheet antes de energizar; para IO-Link, utilize master com porta Classe A.
Configure a leitura por IO-Link ou pela saída de 4 a 20 mA e valide escala, unidade e valor medido em condições controladas do processo.

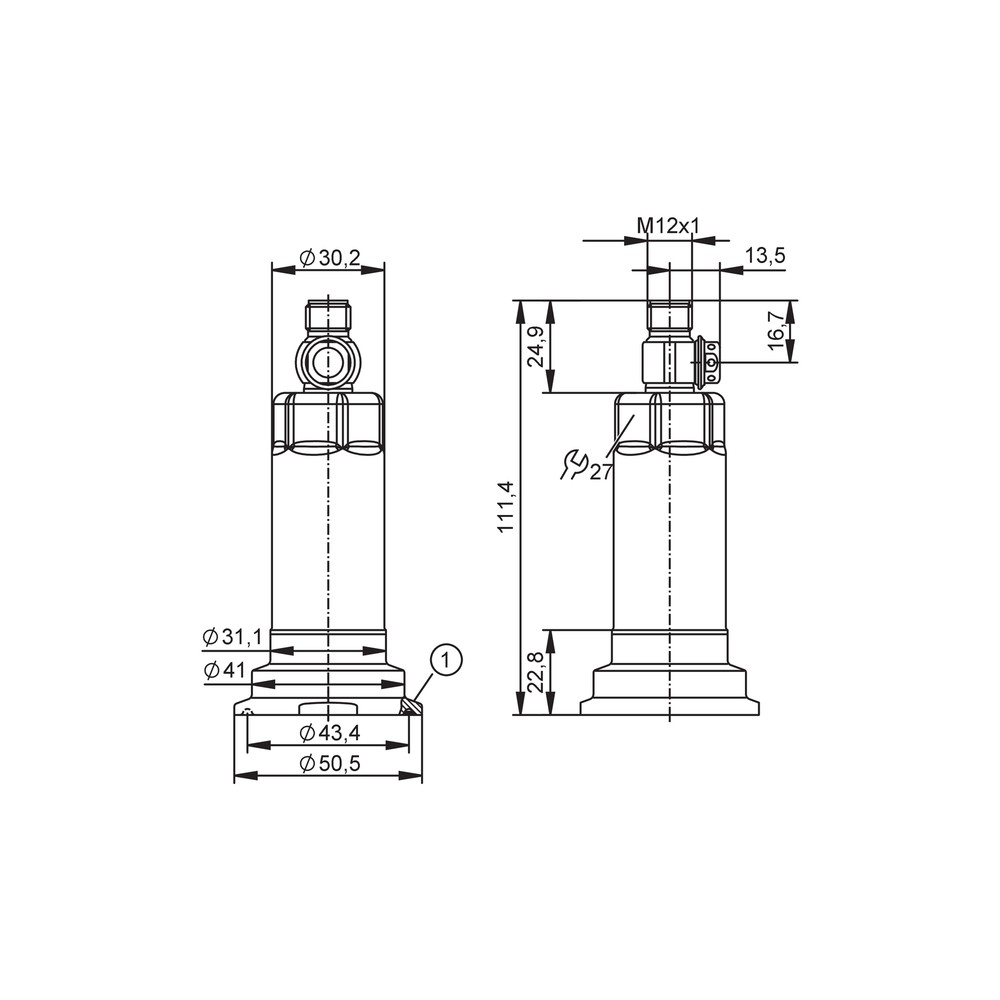

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe dados IO-Link.	Master ou porta incompatível com o requisito de Classe A, configuração de comunicação incorreta ou conexão M12 inadequada.	Confirme que a porta do master é Classe A, que a configuração contempla IO-Link 1.1 e COM2 a 38,4 kBaud e que a conexão elétrica corresponde ao datasheet.
A leitura de pressão permanece fixa ou difere do valor esperado.	Escala da saída analógica configurada de forma diferente da faixa esperada, ou comparação com uma referência que não mede pressão relativa nas mesmas condições.	Confira a escala de 4 a 20 mA configurada, valide a entrada do controlador e compare com um instrumento de referência apropriado para pressão relativa.
O valor medido ultrapassa o limite apresentado como faixa de operação.	Confusão entre a faixa de medição e valores de resistência à pressão ou pressão de ruptura.	Compare a pressão do processo com a faixa de medição de −0,0125 a 0,25 bar; não use resistência à pressão nem pressão de ruptura como faixa de leitura.
Há vazamento ou montagem que não assenta corretamente na linha.	Dimensão ou série do Clamp não corresponde à conexão instalada, ou a montagem frontal não foi alinhada e assentada corretamente.	Identifique a série e a dimensão da conexão do processo, compare com as compatibilidades do datasheet e inspecione o assentamento da interface sem exceder procedimentos de montagem não especificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PM1108 em português (Datasheet) Desenho em escala PM1108 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PM1108 e para que tipo de medição ele serve?

É um sensor eletrônico para medir pressão relativa em processos. A faixa de medição especificada é de −0,0125 a 0,25 bar, com montagem frontal embutida.

Quais conexões de processo são compatíveis com este sensor?

A ficha lista Clamp DN25 a DN40 e dimensões específicas das séries DIN 32676 A, B e C, além de ISO 2852. Confira a série e a dimensão da conexão existente antes da compra.

Este sensor mede pressão absoluta ou diferencial?

Não; o tipo de pressão informado para o PM1108 é relativa. Se a aplicação exigir pressão absoluta ou diferencial, selecione um modelo cuja ficha declare esse tipo de medição.

Posso usar o PM1108 se a pressão do processo passar de 0,25 bar?

A faixa de medição termina em 0,25 bar. Os valores de resistência à pressão e pressão de ruptura não ampliam a faixa especificada para medição.

O sensor está conectado, mas o PLC não reconhece o IO-Link. O que verifico?

Verifique se o master usa uma porta Classe A e se a comunicação está configurada para IO-Link 1.1 e COM2 a 38,4 kBaud. Confira também o conector M12 e a alimentação conforme o datasheet.

A leitura de 4 a 20 mA não corresponde à pressão aplicada; preciso trocar o sensor?

Antes de trocar, confira a escala ajustável configurada e se a entrada analógica do controlador está lendo corrente corretamente. Compare a medição com uma referência adequada para pressão relativa.

É melhor comprar este modelo ou um sensor com outra faixa?

Escolha o PM1108 quando a faixa requerida estiver entre −0,0125 e 0,25 bar e a conexão Clamp for compatível. Para outra faixa de medição ou tipo de pressão, compare com um modelo cuja ficha cubra esses requisitos.

O produto acompanha cabo, master IO-Link ou conexão Clamp?

O cadastro informa uma peça por embalagem, mas não relaciona cabo, master ou acessórios inclusos. Consulte o fornecedor e a documentação comercial do pedido para confirmar o conteúdo da embalagem.

Que cuidados devo ter ao instalar o sensor na linha?

Confirme a série e a dimensão do Clamp, a montagem frontal e as condições de pressão e temperatura antes de instalar. Consulte o desenho dimensional e o datasheet para a pinagem e os procedimentos de montagem; o contexto disponível não informa torque de aperto.

Como confirmo se o fluido é compatível com os materiais do sensor?

Verifique a compatibilidade do fluido com cerâmica 99,9% Al₂O₃, aço inoxidável 316L e PTFE, materiais informados para as partes em contato com o processo. A lista de materiais, por si só, não confirma compatibilidade química para todo fluido.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência do ambiente, conforme o tipo de pressão indicado para o sensor.

IO-Link

Interface de comunicação digital para troca de dados entre o sensor e um master compatível.

Clamp

Conexão de processo sanitária de fixação por abraçadeira, disponível no sensor nas dimensões e séries declaradas.

Saída de 4 a 20 mA

Sinal analógico de corrente utilizado para transmitir a variável medida a uma entrada compatível; neste modelo, a escala é ajustável.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água segundo as condições de ensaio correspondentes.

Ligações relacionadas com "PM1108 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,0125 a 0,25 bar"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PM1108 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,0125 a 0,25 bar"

Para avaliar, preencha:

Ligações relacionadas com
