Sensor de Pressão IFM PM1107

Pré-visualizar: PM1107 IFM - Sensor de Pressão IFM Indústria Alimentícia IO-Link -0,05 a 1 bar

PM1107 IFM - Sensor de Pressão IFM Indústria Alimentícia IO-Link -0,05 a 1 bar

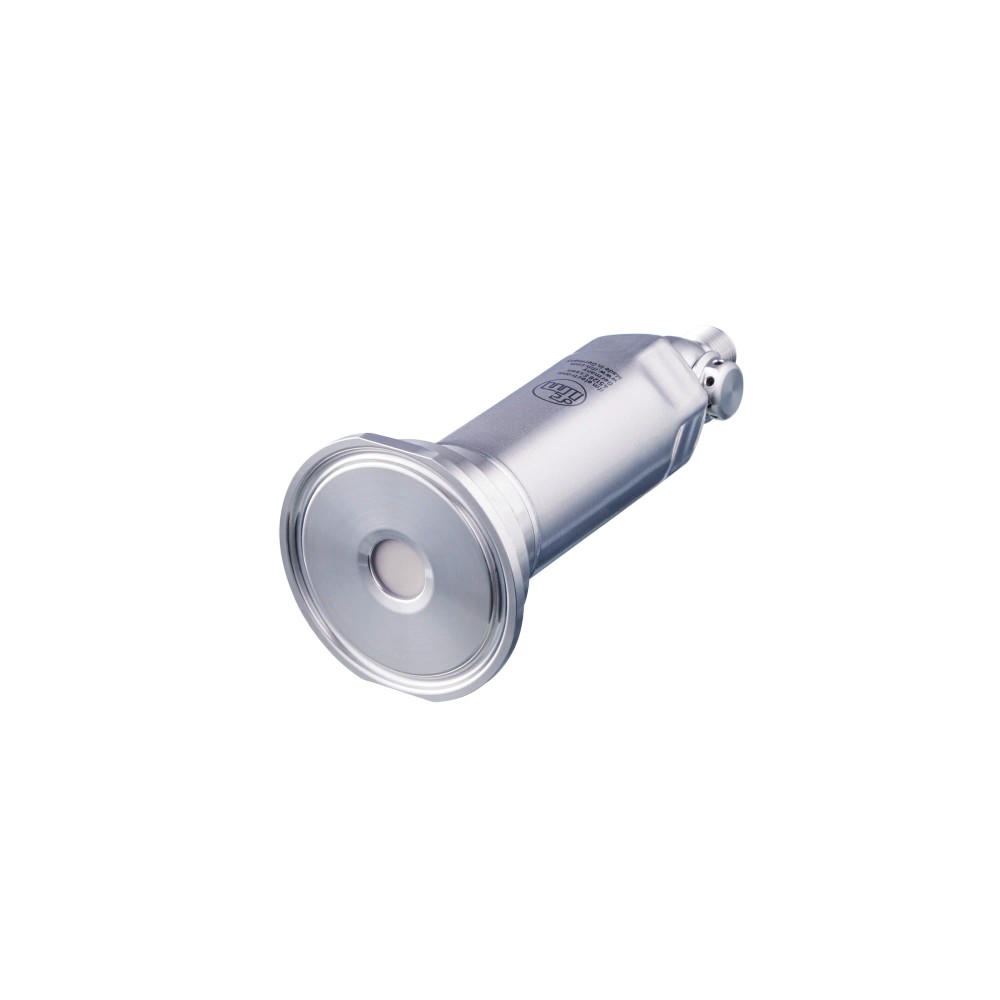

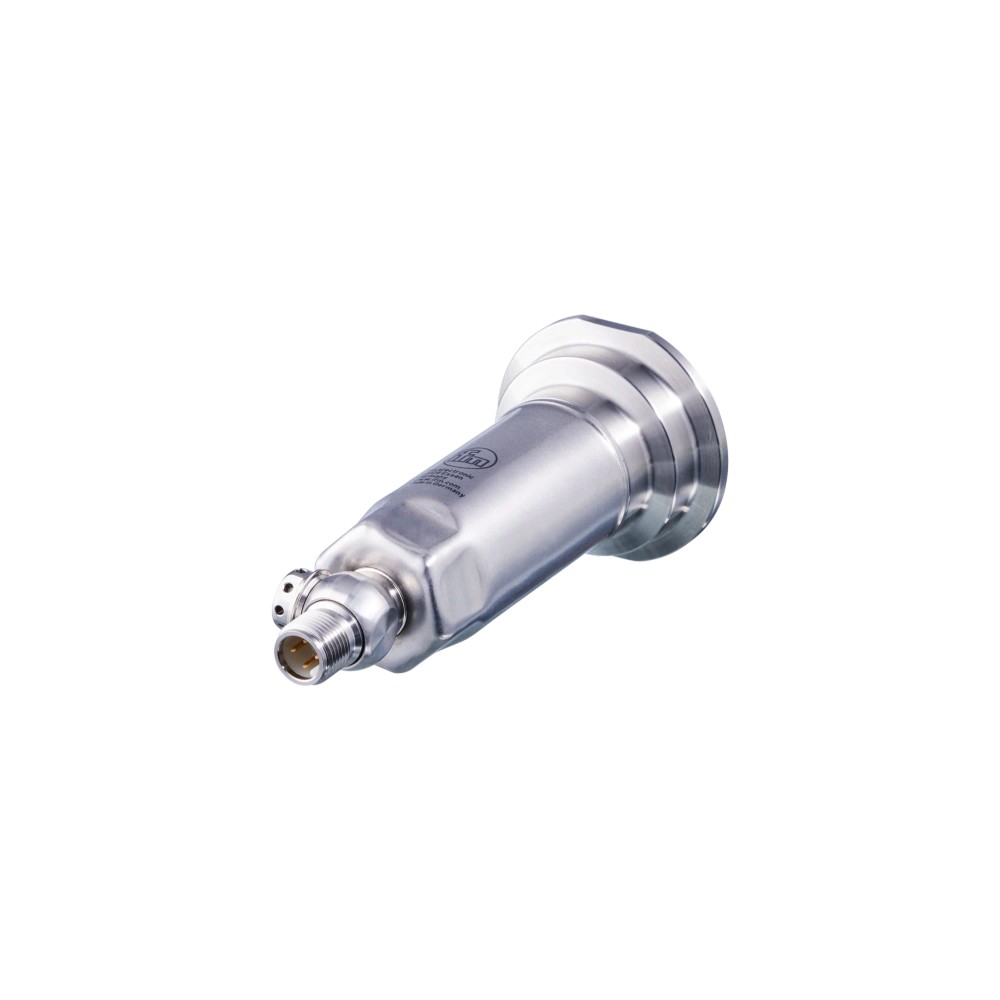

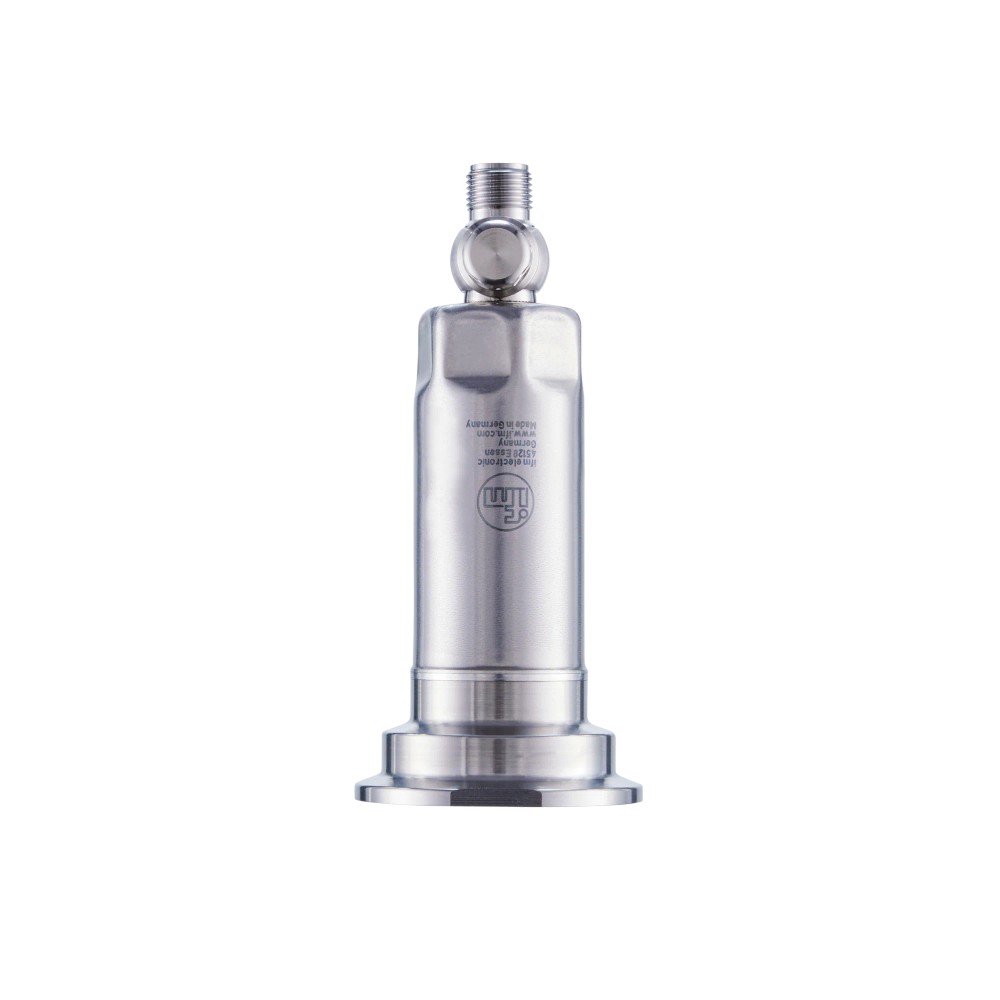

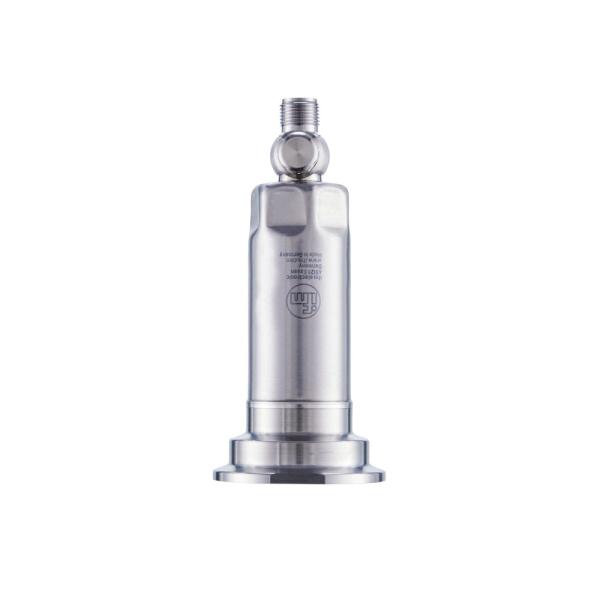

Imagem meramente ilustrativa

R$ 5.971,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1107
EAN: 4021179337458
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PM1107 IFM - Sensor de Pressão IFM Indústria Alimentícia IO-Link -0,05 a 1 bar"

Destaques do Produto

Faixa de pressão

-0,05...1 bar

Conexão de processo

Clamp DN25...DN40

Sinal

4...20 mA ajustável e IO-Link

Alimentação

18...30 V DC

Temperatura de operação

-25...150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PM1107 para embutir frontalmente, IO-Link, -0,05 a 1 bar

O IFM PM1107 é um sensor eletrônico de pressão relativa com montagem faceada, destinado a aplicações de pressão em processos da indústria alimentícia e de bebidas. Mede de -0,05 a 1 bar e oferece saída analógica de 4...20 mA com escala ajustável e comunicação IO-Link. Sua conexão de processo é Clamp DN25...DN40, e a temperatura de operação informada é de -25 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-0,05 a 1 bar
Tipo de pressão	Relativa
Saídas e comunicação	Analógica 4...20 mA, escala ajustável; IO-Link
Conexão de processo	Clamp DN25...DN40 (1...1,5"), DIN 32676 (ISO 2852)
Temperatura de operação	-25...150 °C
Grau de proteção	IP67, IP68, IP69K
Alimentação	18...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Materiais em contato com o fluido	Cerâmica (99,9 % Al2O3), aço inoxidável 1.4435 / 316L e PTFE
Dimensões e peso	Ø 30,2 mm; comprimento 111,4 mm; 358,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de pressão relativa cuja faixa requerida esteja dentro de -0,05...1 bar.
Instalações que utilizem conexão Clamp DN25...DN40 compatível com DIN 32676 (ISO 2852).
Processos que requeiram saída analógica 4...20 mA ajustável, IO-Link ou ambos, conforme configuração do sistema.
Aplicações com montagem faceada e temperatura de operação dentro de -25...150 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão requerida estiver fora da faixa de medição de -0,05...1 bar.
Não selecionar para conexão de processo diferente de Clamp DN25...DN40 sem adaptador ou interface mecânica validada para a instalação.
Não assumir compatibilidade elétrica com alimentação fora de 18...30 V DC ou com entradas que não aceitem os sinais fornecidos.

APLICAÇÕES E USO

Aplicação informada: medição de pressão em montagem faceada para processos da indústria alimentícia e de bebidas. A faixa de medição é -0,05...1 bar; a conexão de processo é Clamp DN25...DN40.
Uso possível, sujeito à validação do processo: monitoramento de pressão de meios pastosos e sólidos ou fluidos líquidos e gasosos, conforme os meios listados na ficha. Verifique a compatibilidade química dos materiais em contato com o fluido.
A temperatura de operação e do fluido indicada é -25...150 °C; confirme que as condições reais do processo permaneçam dentro desse intervalo.
A ficha informa proteção IP67, IP68 e IP69K, mas não detalha neste contexto os parâmetros de ensaio correspondentes; consulte o datasheet para validar as condições de limpeza e exposição. Não exceda a faixa de medição em operação normal.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PM1107 para embutir frontalmente, IO-Link, -0,05 a 1 bar, verifique estes pontos:

Escolha o PM1107 quando

A aplicação exigir medição de pressão relativa entre -0,05 e 1 bar, montagem faceada, conexão Clamp DN25...DN40 e temperatura de operação dentro da faixa especificada. Verifique também se o circuito fornece 18...30 V DC e aceita 4...20 mA e/ou IO-Link.

Busque outra faixa ou configuração quando

A pressão de processo necessária estiver fora de -0,05...1 bar, ou quando a conexão mecânica requerida não corresponder a Clamp DN25...DN40. Para outros requisitos, compare a faixa, conexão, temperatura, alimentação e sinais no datasheet do fabricante antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão eletrônico para embutir frontalmente	Identificação do tipo e da montagem declarados para o PM1107.
Marca e modelo	IFM PM1107	Código de identificação do produto.
Aplicação informada	Montagem faceada para indústria alimentícia e de bebidas	Descrição de aplicação fornecida para o produto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados nos dados do produto; confirmar adequação ao processo e aos materiais em contato.

Faixa de medição e pressão
Faixa de medição	-0,05...1 bar; -50...1000 mbar; -0,73...14,5 psi; -5...100 kPa	Faixa nominal informada em unidades equivalentes.
Tipo de pressão	Pressão relativa	Referência de medição declarada.
Resistência à pressão	10000 mbar / 145 psi / 1000 kPa	Valor informado como resistência à pressão; não é a faixa de medição.
Pressão mínima de ruptura	30000 mbar / 435 psi / 3000 kPa	Limite de ruptura informado; não utilizar como condição normal de operação.
Resistência contra vácuo	-1000 mbar	Valor declarado nos dados técnicos para resistência contra vácuo.

Saídas e configuração
Sinal de saída	Analógico; IO-Link; sinais configuráveis	Modos de sinal indicados na ficha.
Corrente da saída analógica	4...20 mA, escala ajustável	Faixa elétrica da saída analógica; escala configurável.
Carga máxima	700 Ω	Carga máxima indicada para a saída; considerar no dimensionamento do circuito.
Watchdog integrado	Sim	Recurso indicado nos dados do produto.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe declarada nos dados técnicos.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo informado sob a tensão de ensaio indicada.
Proteção contra inversão de polaridade	Sim	Recurso declarado para a conexão elétrica.
Conexão elétrica	1 x M12; codificação A; 4 contatos, dourados	Tipo de conector e contatos indicados na ficha.

Comunicação
Interface	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Versão informada para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e velocidade de transferência indicados.

Conexão e materiais de processo
Conexão de processo	Clamp DN25...DN40 (1...1,5"), DIN 32676 (ISO 2852)	Dimensão e referência de conexão informadas.
Montagem	Embutir frontal; montagem faceada	Forma de instalação indicada para o sensor.
Materiais em contato com o fluido	Cerâmica (99,9 % Al2O3); aço inoxidável 1.4435 / 316L; PTFE	Materiais de contato declarados; avaliar compatibilidade química com o fluido do processo.
Rugosidade da superfície em contato	Ra < 0,4 µm; Rz = 4 µm	Valores de acabamento informados para a superfície em contato com o fluido.
Material do corpo	Aço inoxidável 1.4404 / 316L; PBT	Materiais declarados para o corpo do produto.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Descrição do elemento de medição conforme os dados técnicos.

Condições ambientais e proteção
Temperatura de operação	-25...150 °C	Faixa de temperatura de operação informada.
Temperatura do fluido	-25...150 °C	Faixa de temperatura do fluido declarada.
Grau de proteção	IP67; IP68; IP69K	Graus de proteção informados; condições de ensaio e instalação devem ser consultadas no datasheet.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima declarada nos dados do produto.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato informado.
Diâmetro	30,2 mm	Dimensão indicada nos dados do produto.
Comprimento	111,4 mm	Dimensão indicada nos dados do produto.
Peso	358,2 g	Massa informada para o produto.
Contatos	Banhados a ouro	Característica especial declarada para os contatos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud).

• Saída analógica 4...20 mA, com escala ajustável.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18...30 V DC. Validar o pinout e a entrada do controlador no datasheet antes da ligação. A ficha não informa um cabo ou acessório elétrico incluído.

Processo Clamp DN25...DN40 (1...1,5"), DIN 32676 (ISO 2852); montagem faceada. Confirmar a correspondência da conexão instalada antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada analógica 4...20 mA e alimentação de 18...30 V DC	✓	A ficha informa sinal analógico 4...20 mA e alimentação de 18...30 V DC; verificar a escala configurada e o esquema de ligação.
Mestre IO-Link compatível com IO-Link 1.1 e COM2 (38,4 kBaud)	✓	Esses parâmetros de comunicação estão informados para o produto; confirmar a configuração do mestre e o cabeamento.
Ponto de instalação com Clamp DN25...DN40 conforme DIN 32676 (ISO 2852)	✓	A conexão de processo indicada corresponde a esse padrão e intervalo de diâmetros.
Processo que exige pressão acima de 1 bar ou abaixo de -0,05 bar	✗	A faixa de medição indicada é -0,05...1 bar.
Instalação com alimentação fora de 18...30 V DC	✗	A tensão de operação informada é 18...30 V DC.
Instalação com conexão de processo diferente, sem interface mecânica validada	✗	A conexão informada é Clamp DN25...DN40; a ficha não confirma compatibilidade mecânica com outras conexões.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PM1107 para embutir frontalmente, IO-Link, -0,05 a 1 bar

Confirme que a faixa de pressão requerida está dentro de -0,05...1 bar e que o processo utiliza pressão relativa.
Verifique que a conexão disponível é Clamp DN25...DN40 conforme DIN 32676 (ISO 2852) e que a montagem faceada é adequada ao ponto de medição.
Confira os materiais em contato com o fluido e a compatibilidade química com o processo antes da instalação.
Instale o sensor na conexão de processo compatível, seguindo as instruções e os limites mecânicos do fabricante; consulte o datasheet para detalhes de montagem e vedação.
Conecte o M12 codificação A de 4 contatos ao circuito previsto, respeitando a alimentação de 18...30 V DC e o pinout oficial.
Configure e valide a saída analógica 4...20 mA e/ou a comunicação IO-Link conforme a entrada do controlador e os parâmetros de aplicação.

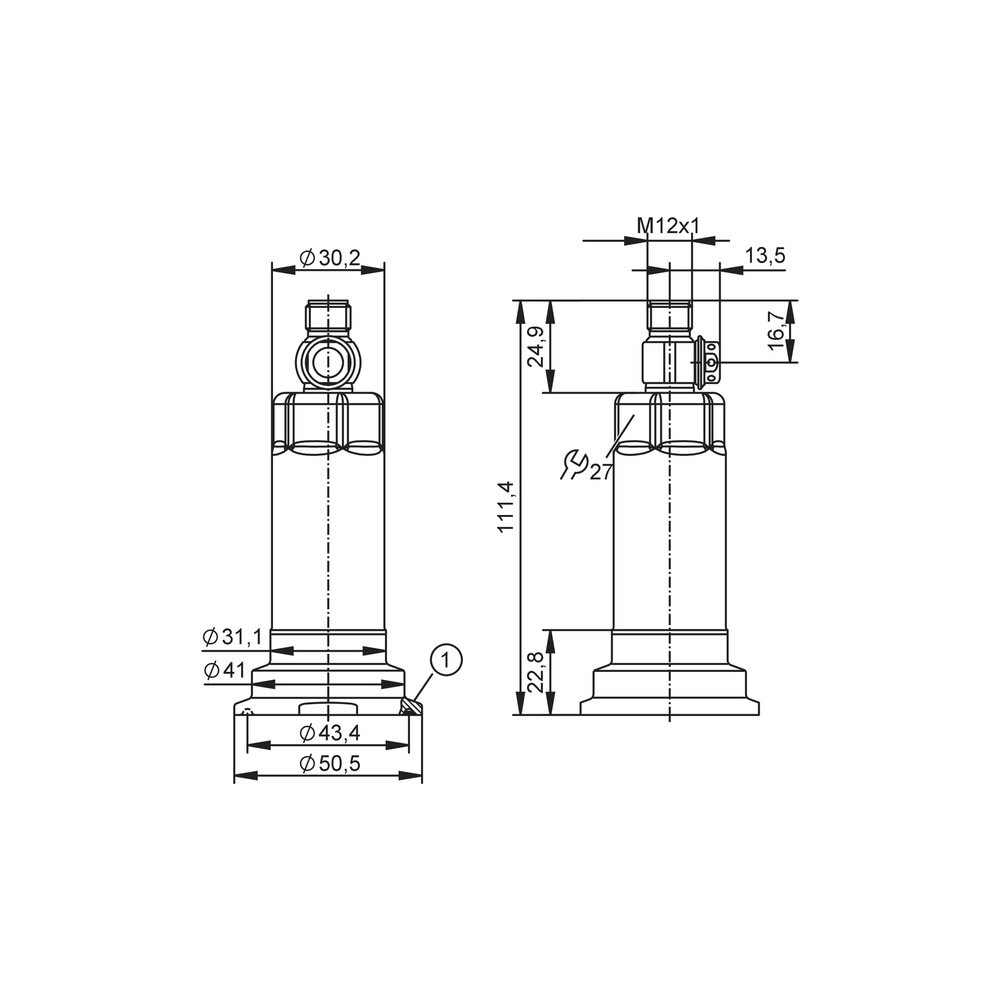

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica permanece em valor fixo ou não acompanha a pressão.	Possível ausência de alimentação, ligação incorreta, entrada do controlador incompatível ou problema no circuito 4...20 mA.	Verifique a alimentação dentro de 18...30 V DC, o cabeamento conforme o datasheet e a entrada analógica; confirme também a escala configurada e a carga do circuito.
O mestre não estabelece comunicação IO-Link.	Possível incompatibilidade de configuração do mestre, cabeamento ou conexão elétrica.	Confirme o uso de mestre IO-Link, a configuração da interface e COM2 (38,4 kBaud), além da ligação M12 conforme o datasheet.
A montagem apresenta vazamento ou o sensor não assenta faceado.	Conexão de processo diferente do Clamp DN25...DN40 previsto ou montagem/vedação incorreta.	Confira o padrão e o diâmetro da conexão instalada, a orientação de montagem e as instruções de instalação do fabricante.
A indicação não corresponde à pressão esperada.	A pressão pode estar fora da faixa do sensor, o tipo de pressão de referência pode não corresponder à aplicação ou a escala analógica pode estar configurada de forma diferente.	Compare a pressão de processo com a faixa -0,05...1 bar, confirme que a aplicação requer pressão relativa e revise a escala e os parâmetros no controlador.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PM1107 em português (Datasheet) Desenho dimensional do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PM1107 e para que serve?

É um sensor eletrônico de pressão relativa para montagem faceada, indicado para medição em processos da indústria alimentícia e de bebidas. Sua faixa de medição é -0,05...1 bar.

Com quais conexões e sinais ele é compatível?

A conexão de processo é Clamp DN25...DN40 conforme DIN 32676 (ISO 2852). Ele oferece saída analógica 4...20 mA ajustável e comunicação IO-Link; a ligação elétrica é por M12 codificação A, com 4 contatos.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não especifica acessórios incluídos. Consulte o fornecedor ou o datasheet para confirmar o conteúdo da embalagem.

Posso usar este sensor para medir pressão acima de 1 bar?

Não para medição dentro da faixa especificada: o limite superior da faixa é 1 bar. A resistência à pressão informada não amplia a faixa de medição.

Ele serve para uma conexão de processo diferente de Clamp DN25...DN40?

A ficha especifica Clamp DN25...DN40 e não confirma outras conexões. Para outra interface, valide mecanicamente a instalação e qualquer adaptador com o fabricante antes de selecionar o produto.

A saída fica sem sinal; o que devo verificar antes de trocar o sensor?

Verifique primeiro a alimentação de 18...30 V DC, o cabeamento e a compatibilidade da entrada com o sinal 4...20 mA. Confira também a carga do circuito, cuja máxima informada é 700 Ω.

O IO-Link não comunica; o que posso conferir?

Confirme que o mestre está configurado para IO-Link e que a ligação elétrica segue o datasheet. Os dados do produto indicam IO-Link 1.1 e COM2 (38,4 kBaud).

Devo escolher este modelo ou um sensor com outra faixa?

Escolha o PM1107 quando a medição requerida estiver entre -0,05 e 1 bar e a conexão Clamp DN25...DN40 for adequada. Se a faixa requerida sair desses limites, selecione um modelo cuja faixa especificada cubra o processo.

O PM1107 é fornecido como kit com cabo e acessórios?

A ficha informa uma peça por embalagem, mas não lista cabo nem outros acessórios incluídos. Se precisar desses itens, confirme a composição da embalagem e a compatibilidade dos acessórios separadamente.

Que cuidados devo ter durante a instalação?

Confira a conexão Clamp, a compatibilidade dos materiais com o fluido e a alimentação de 18...30 V DC antes de instalar. Use o desenho dimensional e o datasheet do fabricante para orientar montagem e ligação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação a uma referência atmosférica.

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um mestre compatível.

Saída 4...20 mA

Sinal analógico de corrente usado para representar a variável medida; neste produto, a escala é ajustável.

Clamp

Conexão mecânica de processo por abraçadeira, especificada neste produto para DN25...DN40.

Grau de proteção IP

Classificação de proteção do invólucro conforme condições de ensaio especificadas; a aplicação deve respeitar os limites indicados pelo fabricante.
