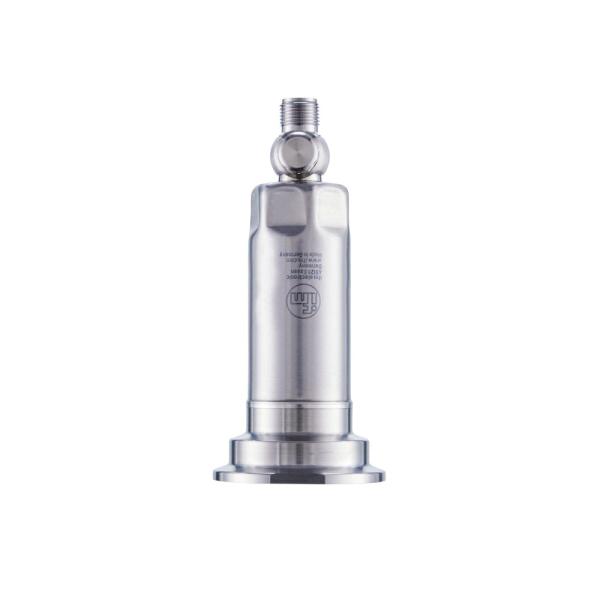

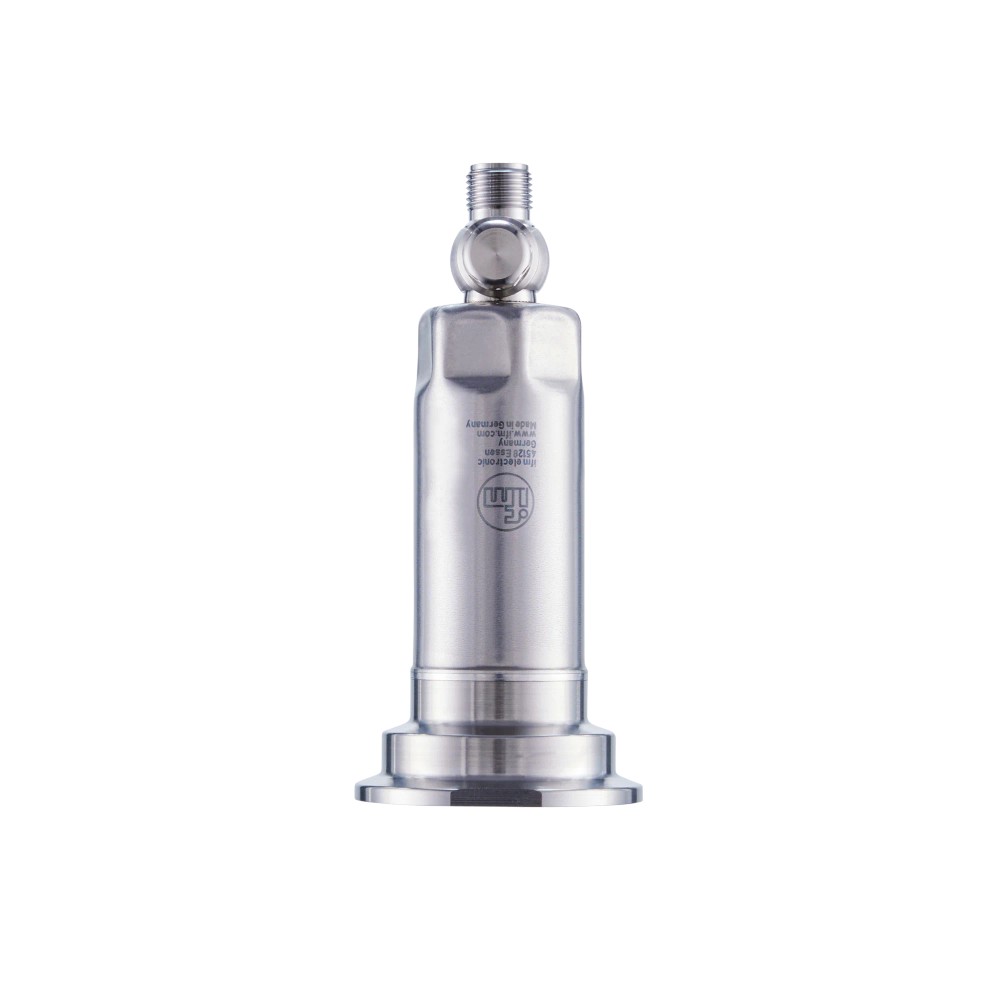

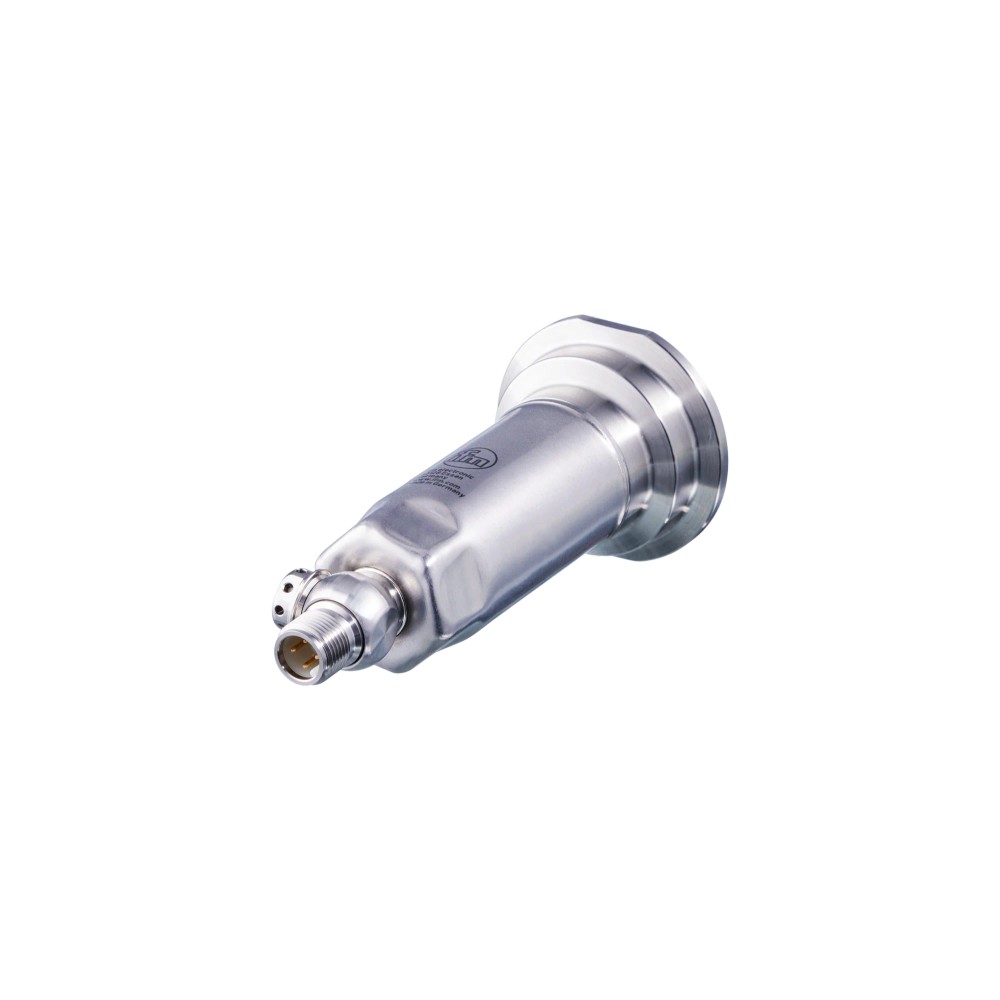

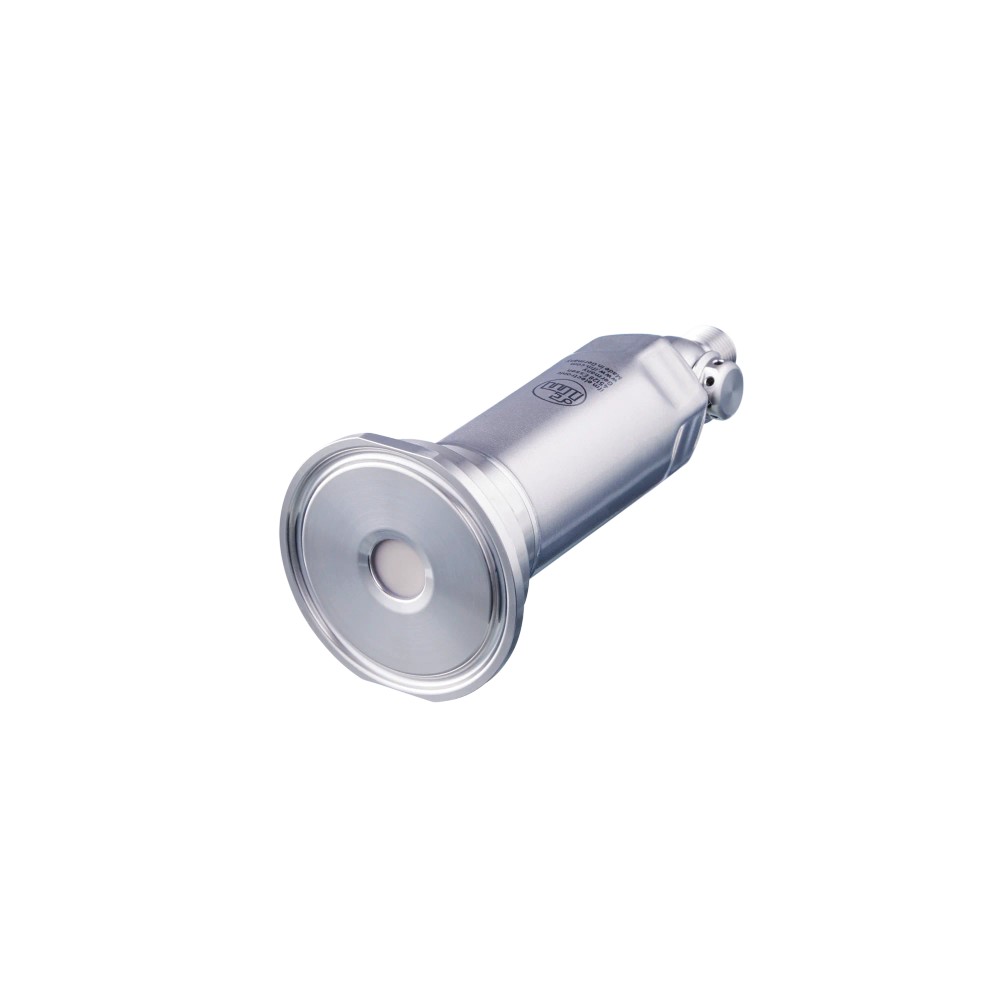

Sensor de Pressão IFM PM1104 - IO-Link Alimentício

Pré-visualizar: PM1104 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link

PM1104 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link

Imagem meramente ilustrativa

R$ 5.798,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1104
EAN: 4021179337427
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PM1104 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 10 bar

Saída

4–20 mA ajustável e IO-Link

Conexão de processo

Clamp DN25 a DN40

Montagem

Embutir frontalmente

Alimentação

18 a 30 V DC

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PM1104 para embutir frontalmente, -1 a 10 bar, saída 4–20 mA e IO-Link

O ifm PM1104 é um sensor eletrônico de pressão para montagem faceada, destinado à medição de pressão relativa e vácuo. Sua faixa de medição é de -1 a 10 bar, com saída analógica 4–20 mA ajustável e comunicação IO-Link. A conexão de processo é Clamp DN25 a DN40, e a temperatura do fluido permitida é de -25 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 10 bar
Tipo de pressão	Pressão relativa e vácuo
Saídas	Analógica 4–20 mA ajustável e IO-Link
Conexão de processo	Clamp DN25 a DN40, DIN 32676 (ISO 2852)
Temperatura do fluido	-25 a 150 °C
Temperatura ambiente	-25 a 80 °C
Alimentação	18 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP67, IP68 e IP69K
Materiais em contato com o fluido	Cerâmica (99,9% Al₂O₃), aço inoxidável 1.4435 (316L) e PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações de alimentos e bebidas, conforme descrição de aplicação do produto.
Instalações com conexão Clamp compatível com DN25, DN32 ou DN40, conforme a série e o padrão indicados na ficha.
Processos cuja pressão esteja dentro da faixa de -1 a 10 bar e cuja temperatura do fluido esteja entre -25 e 150 °C.
Sistemas que aceitem sinal 4–20 mA ajustável ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para pressão de processo acima de 10 bar ou vácuo além de -1000 mbar; esses valores excedem os limites informados.
Não aplicar quando a temperatura do fluido estiver fora de -25 a 150 °C ou a temperatura ambiente fora de -25 a 80 °C.
Não presumir encaixe mecânico em conexões diferentes das Clamp DN25 a DN40 especificadas; confirmar padrão e dimensão da conexão existente.
Não selecionar para um sistema que exija exclusivamente uma interface diferente de 4–20 mA ou IO-Link, sem verificar a arquitetura de controle.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: montagem faceada em instalações da indústria alimentícia e de bebidas; a ficha especifica conexão Clamp e materiais em contato com o fluido.
Medição de pressão relativa ou vácuo em meios pastosos, sólidos, líquidos ou gasosos, desde que a faixa do processo permaneça dentro de -1 a 10 bar e a conexão seja compatível. Esses meios constam na ficha, mas a compatibilidade química específica deve ser validada para cada fluido.
Integração em controle com entrada analógica 4–20 mA ajustável ou rede IO-Link. A seleção da interface deve considerar a entrada do controlador e, para IO-Link, os requisitos de master indicados.
Limites operacionais relevantes: fluido de -25 a 150 °C e ambiente de -25 a 80 °C. Não extrapolar esses limites com base no grau IP ou na resistência à pressão.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PM1104 para embutir frontalmente, -1 a 10 bar, saída 4–20 mA e IO-Link, verifique estes pontos:

Escolha o PM1104 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 10 bar, montagem faceada e conexão Clamp DN25 a DN40 compatível. Verifique também os limites de temperatura e a aceitação de 4–20 mA ou IO-Link no sistema de controle.

Busque outra faixa de medição quando

A pressão de operação prevista estiver fora de -1 a 10 bar ou o vácuo necessário exceder -1000 mbar. A ficha não identifica um modelo alternativo; compare a faixa exigida com o datasheet do sensor candidato.

Verifique outro tipo de conexão quando

A tubulação não utilizar uma conexão Clamp compatível com os padrões e dimensões especificados. A conexão elétrica M12 não substitui nem define a compatibilidade mecânica do processo.

Confirme o ambiente antes da seleção

Para fluidos acima de 150 °C ou ambiente fora de -25 a 80 °C, a ficha não confirma a adequação do PM1104. Consulte o fabricante antes de especificar o equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PM1104	Código de identificação do produto.
Fabricante	ifm	Marca indicada no anúncio.
Função	Sensor eletrônico de pressão para embutir frontalmente	Tipo de produto indicado na ficha.
Aplicação declarada	Montagem faceada para indústria alimentícia e de bebidas	Aplicação indicada nos dados do produto.
Meios de processo	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios informados na ficha; confirmar compatibilidade com o processo e os materiais molhados.
Tipo de pressão	Pressão relativa e vácuo	Modos de pressão especificados.
Perfil de sensor	Smart Sensor - SSP 3.1 Measuring Sensor Common - I&D Identification and Diagnosis	Perfil indicado para identificação e diagnóstico.

Faixa de medição e limites de pressão
Alcance de medição	-1 a 10 bar; -14,5 a 145 psi; -100 a 1000 kPa; -0,1 a 1 MPa	Faixa nominal declarada pelo fabricante.
Resistência à pressão	50 bar; 725 psi; 5 MPa	Valor informado como resistência à pressão; não confundir com a faixa de medição.
Pressão mínima de ruptura	150 bar; 2175 psi; 15 MPa	Valor de pressão de ruptura informado na ficha; não representa faixa de operação.
Resistência contra vácuo	-1000 mbar	Limite de vácuo indicado pelo fabricante.

Conexão de processo e materiais molhados
Conexão de processo	Clamp DN25 a DN40, DIN 32676 (ISO 2852)	Conexão mecânica de processo especificada.
Padrões e dimensões de Clamp	DIN 32676 série A: DN25, DN32, DN40; série B: DN26,9, DN33,7; série C (ASME BPE): 1 in, 1,5 in; ISO 2852: DN25, DN33,7, DN38	Dimensões e séries listadas para adequação da conexão; conferir a série da instalação.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia de medição informada.
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃; aço inoxidável 1.4435 (316L); PTFE	Materiais molhados declarados.
Acabamento da superfície em contato	Ra < 0,4 µm; Rz = 4 µm	Características de superfície informadas para as partes em contato com o fluido.

Saídas e dados de processo
Saída analógica	4–20 mA, escala ajustável	Tipo de saída e possibilidade de ajuste declarados.
Amortecimento da saída analógica	0 a 4 s	Intervalo ajustável informado para amortecimento da saída analógica.
Tempo de resposta da saída analógica, 2 fios	30 ms	Tempo de resposta em configuração de 2 fios.
Tempo de resposta da saída analógica, 3 fios	7 ms	Tempo de resposta em configuração de 3 fios.
Quantidade de dados de processo analógicos	3	Quantidade indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção elétrica especificada.

Alimentação e conexão elétrica
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conector e quantidade de contatos.
Contatos	Banhados a ouro	Característica especial indicada.
Classe de proteção elétrica	III	Classe de proteção especificada.
Modo SIO	Não	A ficha indica que o modo SIO não está disponível.

Interface IO-Link
Interface	IO-Link	Interface de comunicação informada.
Revisão IO-Link	1.1	Revisão declarada.
Padrão	IEC 61131-9	Norma de interface indicada.
Taxa de transmissão	COM2, 38,4 kBaud	Tipo de transferência especificado.
Classe de porta do master	A	Classe de porta exigida segundo a ficha.
Device ID suportado	Modo default: 662	Identificador informado para o modo default.
Tempo mínimo de ciclo de processo	3,2 ms	Tempo mínimo indicado para o ciclo de processo.
Dados cíclicos IO-Link	Pressão 16 bit; estado do dispositivo 4 bit	Conteúdo dos dados de processo cíclicos declarado.
Resolução IO-Link de pressão	0,002 bar	Resolução indicada para o dado de pressão.
Dados acíclicos IO-Link	Indicação específica da aplicação; temperatura interna	Informações disponíveis conforme ficha.

Precisão, estabilidade e ciclos
Desvio total de temperatura	-25 a 15 °C: ±0,05% da amplitude por 10 K; 80 a 150 °C: ±0,1% da amplitude por 10 K	Valores de desvio informados para os intervalos de temperatura especificados.
Estabilidade ao longo do tempo	< ±0,1% da amplitude por ano, turn down 1:1	Condição de referência declarada na ficha.
Ciclos de pressão mínimos	100 milhões	Quantidade de ciclos de pressão informada pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente declarada.
Temperatura do fluido	-25 a 150 °C	Faixa de temperatura do fluido de processo.
Temperatura de armazenamento	-40 a 100 °C	Limites declarados para armazenamento.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção indicados; observar condições de ensaio e instalação do fabricante.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e condição declarados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10 a 2000 Hz)	Ensaio e faixa de frequência declarados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de EMC listadas na ficha.

Materiais do invólucro e dimensões
Material do corpo	Aço inoxidável 1.4404 (316L) e PBT	Materiais do invólucro informados.
Formato do invólucro	Cilíndrico	Formato indicado na ficha.
Diâmetro	30,2 mm	Dimensão externa informada.
Comprimento	111,4 mm	Dimensão externa informada.
Peso	369,35 g	Massa indicada nos dados do produto.

Confiabilidade e certificações
MTTF	323 anos	Valor informado pelo fabricante; não equivale a período de garantia ou vida útil garantida.
Certificado UL — número de arquivo	E174189	Identificação de arquivo UL fornecida na ficha.
Certificado UL — número de aprovação	J055	Identificação de aprovação UL fornecida na ficha.
Watchdog integrado	Sim	Presença declarada de watchdog integrado.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão IEC 61131-9; COM2, 38,4 kBaud.

• Saída analógica 4–20 mA com escala ajustável.

• A ficha informa modo SIO: não. O dispositivo possui dados de processo cíclicos IO-Link de pressão (16 bit) e estado do dispositivo (4 bit).

Conexões

Elétrica Alimentação de 18 a 30 V DC. Conector M12, codificação A, com 4 contatos banhados a ouro. A ficha exige porta de master IO-Link classe A para uso IO-Link. Consulte o datasheet para o esquema de pinos e ligação elétrica.

Processo Conexão de processo Clamp DN25 a DN40, DIN 32676 (ISO 2852). A ficha também relaciona DIN 32676 série A: DN25, DN32 e DN40; série B: DN26,9 e DN33,7; série C (ASME BPE): 1 in e 1,5 in; e ISO 2852: DN25, DN33,7 e DN38. Confirmar série e dimensão do Clamp existente antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica 4–20 mA e alimentação de 18 a 30 V DC	✓	A ficha especifica saída analógica 4–20 mA ajustável e tensão de operação de 18 a 30 V DC.
Rede IO-Link com master compatível, revisão 1.1 e porta classe A	✓	A ficha identifica IO-Link revisão 1.1 e classe A para a porta do master exigida.
Tubulação com Clamp de dimensão e série incluídas nas conexões listadas	✓	As conexões compatíveis informadas incluem Clamp DN25 a DN40 e dimensões/padrões discriminados na ficha.
Processo com temperatura do fluido entre -25 e 150 °C e temperatura ambiente entre -25 e 80 °C	✓	As duas faixas estão dentro dos limites de temperatura informados para fluido e ambiente.
Processo acima de 10 bar ou com vácuo além de -1000 mbar	✗	A faixa de medição indicada é -1 a 10 bar e a resistência contra vácuo informada é -1000 mbar.
Controle que exige exclusivamente modo SIO	✗	A ficha informa que o modo SIO não está disponível.
Instalação em conexão de processo diferente das Clamp listadas	✗	A compatibilidade mecânica informada limita a conexão de processo a Clamp nas dimensões e padrões especificados; outras conexões não estão confirmadas.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PM1104 para embutir frontalmente, -1 a 10 bar, saída 4–20 mA e IO-Link

Confirme a faixa de pressão e as temperaturas previstas do fluido e do ambiente em relação aos limites da ficha.
Verifique a dimensão e a série da conexão Clamp da instalação contra as opções listadas para o PM1104.
Instale o sensor na posição faceada prevista para a conexão, utilizando os componentes de vedação e montagem apropriados ao sistema; consulte o desenho e as instruções do fabricante.
Confira a alimentação disponível: 18 a 30 V DC, e compatibilize a interface escolhida com a entrada do controlador.
Para ligação IO-Link, use master com porta classe A e configure a comunicação conforme revisão 1.1 e os parâmetros do fabricante; para a saída analógica, configure a escala 4–20 mA necessária.
Após energizar, confirme a leitura e o sinal recebido no sistema de controle, verificando a vedação da conexão e a ausência de alarmes ou condições fora da faixa.

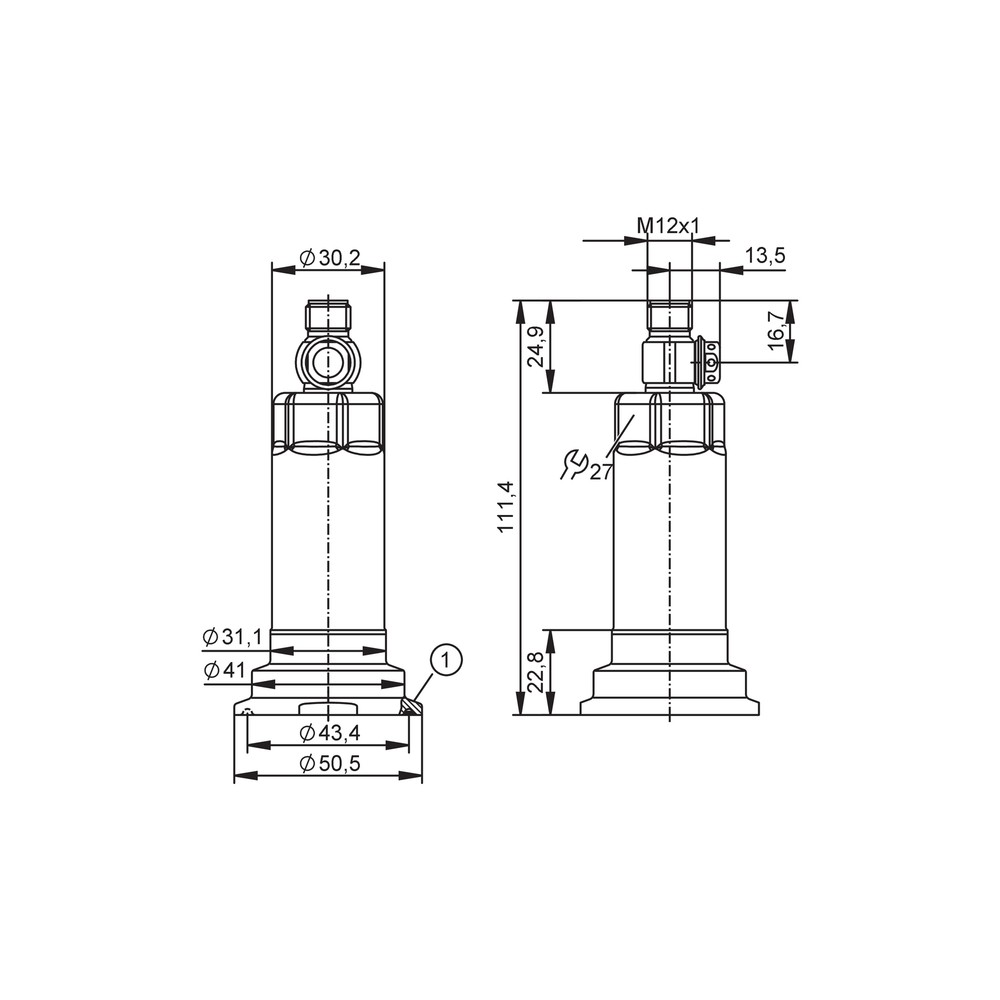

Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe valor de pressão pela interface IO-Link.	Conexão, alimentação, configuração do master ou compatibilidade da porta podem não corresponder aos requisitos informados.	Confira a alimentação de 18 a 30 V DC, a ligação M12, a configuração de IO-Link revisão 1.1 e o uso de porta classe A; compare com o datasheet.
A leitura analógica fica fora da escala esperada ou não acompanha a pressão.	A escala 4–20 mA pode não estar ajustada conforme a faixa usada pelo sistema, ou a ligação/configuração elétrica pode estar incorreta.	Confirme a configuração da escala no sensor e a leitura de corrente no circuito; consulte o datasheet para o esquema de ligação aplicável.
O sensor apresenta leitura instável ou discrepante em relação ao processo.	A condição de processo pode estar fora da faixa de medição ou da temperatura especificada, ou pode haver incompatibilidade entre a conexão faceada e a instalação.	Compare pressão e temperaturas com os limites do sensor e confira a montagem, a conexão Clamp e a vedação.
Há vazamento ou dificuldade de acoplar o sensor à tubulação.	A dimensão ou a série da conexão Clamp pode não corresponder à conexão do sensor ou aos componentes de montagem usados.	Identifique a série e a dimensão do Clamp instalado e compare com a lista de padrões e dimensões compatíveis do datasheet; inspecione a montagem e a vedação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PM1104 em português (Datasheet) Desenho em escala do PM1104 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PM1104 e para que tipo de instalação ele foi feito?

É um sensor eletrônico de pressão para montagem faceada, destinado à medição de pressão relativa e vácuo. A aplicação declarada inclui a indústria alimentícia e de bebidas.

Que sinais e conexão de processo esse sensor oferece?

Ele oferece saída analógica 4–20 mA ajustável e comunicação IO-Link, além de conexão de processo Clamp DN25 a DN40. Confirme a série e a dimensão exatas do Clamp antes da compra.

O PM1104 serve para processo acima de 10 bar ou vácuo maior que 1000 mbar?

Não, os limites informados são faixa de medição até 10 bar e resistência contra vácuo de -1000 mbar. Para condições além desses limites, selecione outro sensor com faixa documentada adequada.

Posso instalar esse sensor numa conexão que não seja Clamp?

A ficha especifica conexões Clamp DN25 a DN40 e não confirma outros tipos de conexão. Não presuma compatibilidade mecânica com rosca ou outro padrão sem validação do fabricante.

O controlador não mostra pressão pelo IO-Link; o que verifico antes de trocar o sensor?

Verifique primeiro alimentação, cabeamento M12, configuração do master e compatibilidade com revisão IO-Link 1.1 e porta classe A. A ficha informa que o modo SIO não está disponível.

A leitura 4–20 mA está incorreta; o sensor pode estar com defeito?

Antes de concluir que há defeito, confira a escala ajustável configurada, a ligação elétrica e se a pressão aplicada está dentro da faixa. O datasheet do fabricante deve ser usado para confirmar a ligação e a configuração.

É melhor comprar este modelo ou um sensor com outra faixa?

Escolha o PM1104 quando a aplicação estiver dentro de -1 a 10 bar e exigir montagem faceada com Clamp compatível. Se a pressão necessária exceder essa faixa, compare com um modelo cuja faixa de medição cubra o processo.

Este produto acompanha cabo, master IO-Link ou conexão Clamp?

A ficha identifica o sensor e sua conexão elétrica M12, mas não especifica acessórios incluídos na embalagem. Confirme o conteúdo fornecido com o vendedor antes da compra.

Quais cuidados devo ter ao instalar o PM1104?

Confirme a série e a dimensão do Clamp, os limites de temperatura e a alimentação antes de montar. Consulte o desenho dimensional e o datasheet para instruções de montagem e ligação.

Como escolho entre a saída analógica e IO-Link?

Use a saída 4–20 mA se o sistema aceitar esse sinal e escolha IO-Link se houver master compatível com revisão 1.1 e porta classe A. O PM1104 não oferece modo SIO, conforme a ficha.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação para troca de dados entre o sensor e um master compatível.

Clamp

Conexão mecânica sanitária usada para acoplar o sensor à linha de processo por dimensão e série compatíveis.

Pressão relativa

Pressão expressa em relação à pressão de referência atmosférica, conforme o tipo de medição declarado para o sensor.

Sinal 4–20 mA

Saída analógica de corrente, com escala ajustável conforme a ficha do produto.

Grau IP

Classificação de proteção do invólucro conforme condições de ensaio definidas; não substitui a verificação das condições de instalação.
