Sensor de Pressão IFM PM1103 - Indústria Alimentícia

Pré-visualizar: PM1103 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 25 bar IO-Link

PM1103 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 25 bar IO-Link

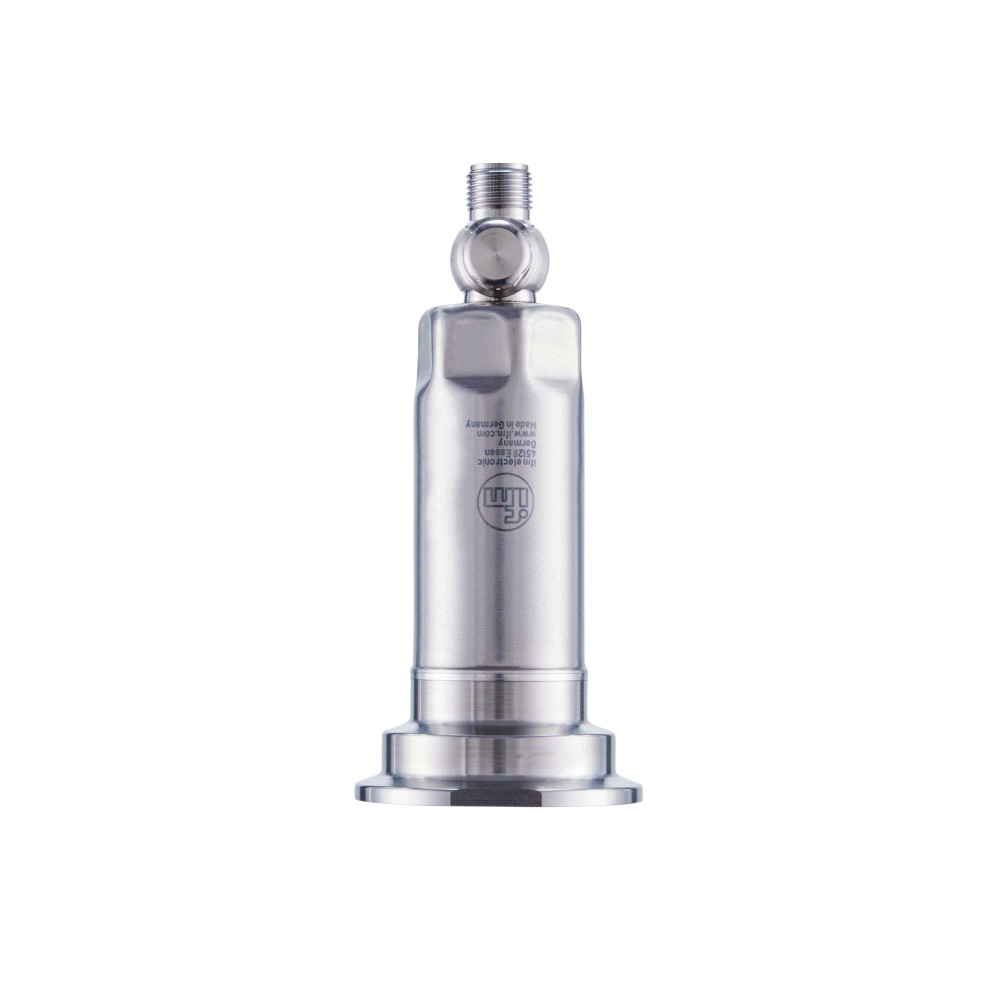

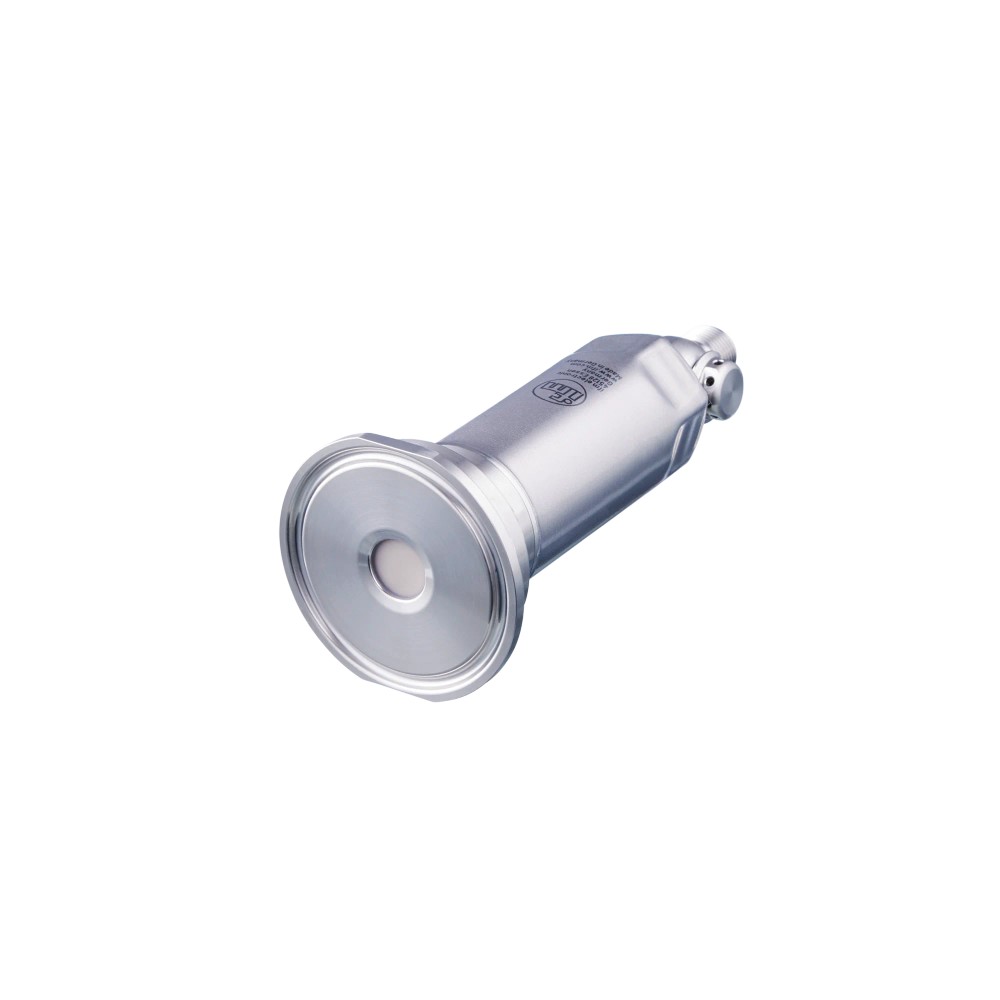

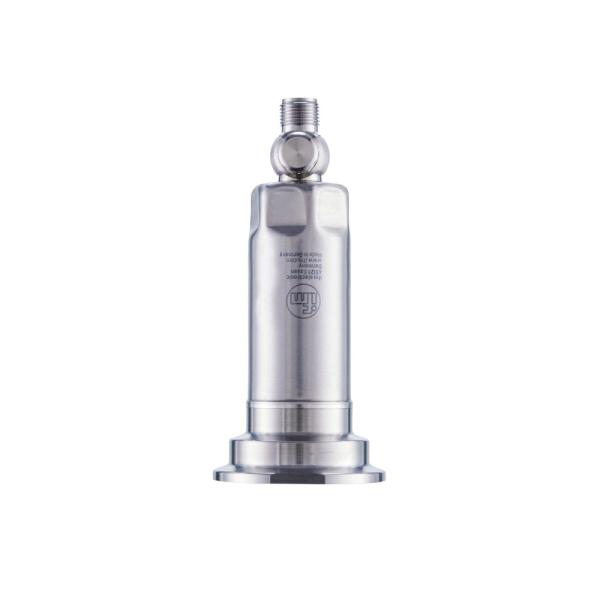

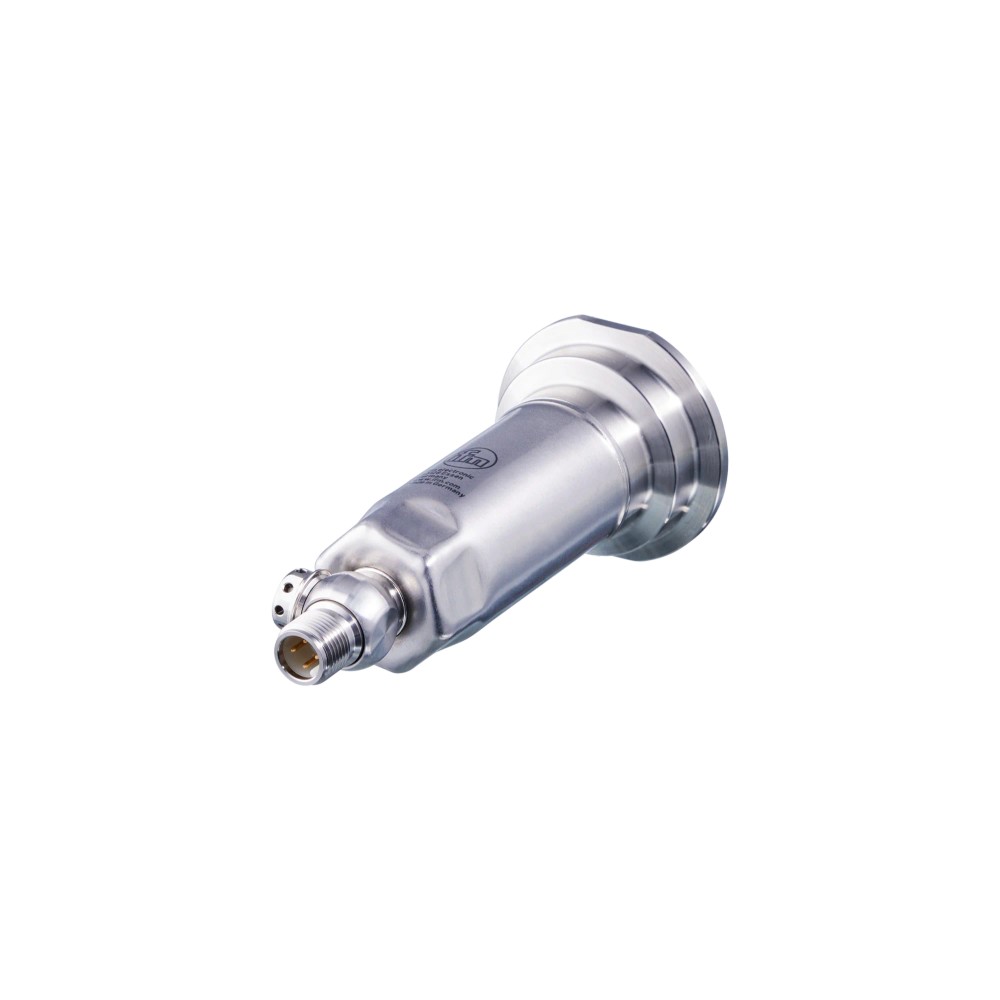

Imagem meramente ilustrativa

R$ 5.798,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1103
EAN: 4021179337410
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PM1103 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 25 bar IO-Link"

Destaques do Produto

Faixa de Medição

-1...25 bar

Saída

4-20 mA / IO-Link

Conexão Processo

Clamp DN25...DN40

Grau Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão ifm PM1103 -1 a 25 bar, IO-Link, Clamp

O sensor de pressão PM1103 da ifm é uma solução robusta para medição de pressão relativa e vácuo em aplicações higiênicas. Utiliza tecnologia de célula cerâmica para garantir precisão e durabilidade em ambientes rigorosos de alimentos e bebidas. Equipado com saídas analógica (4-20 mA) e IO-Link, oferece flexibilidade total para automação de processos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PM1103
Marca	ifm
Faixa de Pressão	-1 a 25 bar
Interface	IO-Link / 4-20 mA
Conexão	Clamp DN25-DN40
Proteção	IP67/IP68/IP69K
Temperatura	-25 a 150 °C
Material	Aço Inox 316L / Cerâmica

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (processos higiênicos)
Aplicações que requerem montagem faceada para evitar resíduos
Sistemas de automação com protocolo IO-Link
Processos com fluidos viscosos ou pastosos

⚠ Considere outro se precisa de:

Pressões superiores a 150 bar (risco de ruptura)
Conexões de processo diferentes de Clamp DN25-DN40
Ambientes com temperaturas do fluido acima de 150 °C
Meios agressivos que corroem Cerâmica Al2O3 ou Aço 316L

APLICAÇÕES E USO

Monitoramento de pressão em tanques de envase na indústria alimentícia.
Controle de pressão em sistemas de tubulação CIP (Cleaning-in-Place).
Medição de vácuo em processos de envase e embalagem.
Processos com meios pastosos onde sensores com diafragma metálico comum sofreriam abrasão excessiva.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão ifm PM1103 -1 a 25 bar, IO-Link, Clamp, verifique estes pontos:

Quando escolher este sensor?

Selecione o PM1103 quando a aplicação exigir um sensor higiênico, com montagem faceada, para faixas de pressão até 25 bar e comunicação versátil (IO-Link/Analógico). Ideal para processos que exigem certificação de higiene e resistência à limpeza IP69K.

Quando buscar outra opção?

Considere outro modelo se a faixa de pressão for superior a 25 bar, se a conexão mecânica não for Clamp (ex: roscado G1/2), ou se a aplicação exigir um sensor com display local (este modelo não possui display).

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-1...25 bar / -0,1...2,5 MPa	Faixa de operação nominal permitida
Resistência à pressão	100 bar	Limite estático antes de deformação permanente
Pressão de ruptura	150 bar	Limite mecânico máximo antes da falha

Dados elétricos
Tensão de operação	18...30 V DC	Tensão de alimentação nominal
Consumo de corrente	< 45 mA	Consumo de energia operacional
Proteção elétrica	Curto-circuito, polaridade invertida	Mecanismos de segurança embarcados

Interfaces / Entradas e Saídas
Interface	IO-Link (COM2)	Protocolo digital de comunicação
Saída analógica	4...20 mA (ajustável)	Sinal padrão industrial

Dados mecânicos
Material da membrana	Cerâmica (Al2O3)	Contato direto com o fluido
Material da carcaça	Aço inoxidável 316L (1.4404)	Resistência química e estrutural
Conexão de processo	Clamp DN25...DN40	Interface mecânica higiênica

Condições ambientais
Temperatura do fluido	-25...150 °C	Faixa de operação em contato com o meio
Grau de proteção	IP67, IP68, IP69K	Resistência a limpeza e imersão

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38.4 kBaud)

• Sinal analógico 4-20mA

Conexões

Elétrica M12, 4 pinos, codificação A

Processo Clamp DN25...DN40 (1...1,5")

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de Limpeza CIP/SIP	✓	O sensor possui proteção IP69K e suporta temperaturas de até 150 °C.
Instalação em tubulação com rosca	✗	O sensor é fabricado exclusivamente com conexão tipo Clamp.
Medição de fluidos altamente abrasivos	✓	A célula de medição cerâmica Al2O3 oferece resistência superior à abrasão.

INSTALAÇÃO

Como instalar o Sensor de Pressão ifm PM1103 -1 a 25 bar, IO-Link, Clamp

Verificar a compatibilidade do adaptador Clamp no processo.
Limpar as faces de vedação para garantir a higiene.
Inserir o sensor com a vedação adequada no Clamp.
Conectar o conector M12 de 4 pinos (codificação A) com torque manual moderado.
Configurar o IO-Link através do software de gerenciamento se necessário.
Realizar teste de vedação antes de pressurizar o sistema.

Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no ponto de conexão ao processo.	Falha na vedação ou aperto incorreto do Clamp.	Inspecionar vedação do Clamp e reapertar conforme torque especificado.
Sinal analógico (4-20mA) oscilante.	Ruído eletromagnético na rede ou cabo mal blindado.	Verificar aterramento e se o cabo está longe de linhas de potência.
Sensor travado em valor máximo ou leitura zero constante.	Sobrepressão severa ou golpe de ariete.	Verificar se o processo excedeu o limite de 150 bar (ruptura).
Desvio gradual na leitura (drift) ou tempo de resposta lento.	Acúmulo de resíduos secos na face da cerâmica.	Realizar limpeza manual cuidadosa ou verificar eficiência do processo CIP.

DOCUMENTAÇÃO TÉCNICA

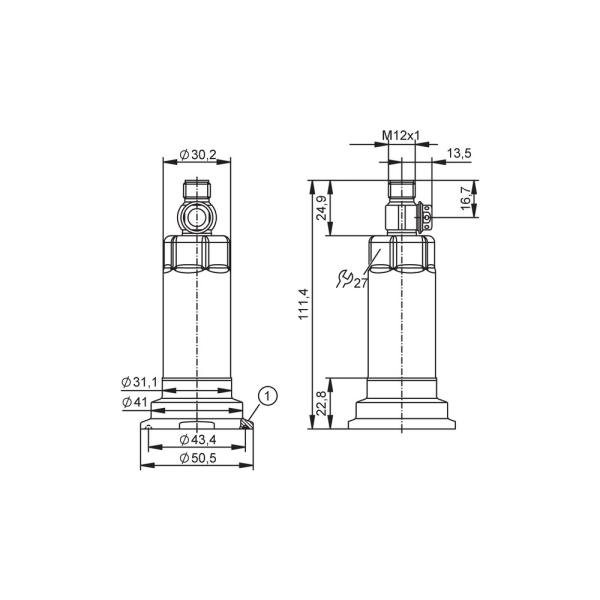

Datasheet Técnico - PM1103 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PM1103 e qual sua principal aplicação?

O PM1103 é um sensor de pressão eletrônico com célula cerâmica, projetado para medir pressão relativa e vácuo (-1 a 25 bar), sendo ideal para a indústria alimentícia por seu design de montagem faceada.

Quais tipos de sinal de saída este sensor oferece?

Sim, ele possui saída analógica configurável (4-20 mA) e interface de comunicação digital IO-Link (SDCI-Padrão IEC 61131-9), permitindo integração em sistemas modernos.

Posso instalar este sensor em tubulações com rosca BSP ou NPT?

Não, este modelo é específico para conexões Clamp (DN25 a DN40). Para outras conexões de processo, é necessário verificar a compatibilidade de adaptadores ou selecionar outro modelo de sensor ifm.

Existem limitações de pressão ou materiais para este sensor?

Não deve ser utilizado em pressões que excedam 150 bar, pois este é o limite de ruptura da célula. Também não é recomendado para fluidos incompatíveis com aço inox 316L (1.4404) ou cerâmica Al2O3.

O que pode causar uma leitura incorreta do sensor durante a operação?

Sintomas de leitura instável ou ausência de sinal podem indicar falha na conexão M12, ruído elétrico na linha de 4-20mA ou falha na célula de medição devido a sobrepressão.

Como diagnosticar uma falha de comunicação no sensor?

Verifique a integridade do cabo M12, meça a tensão de alimentação (deve estar entre 18-30V DC) e utilize o protocolo IO-Link para diagnosticar erros internos do dispositivo.

Por que escolher este sensor ao invés de um modelo de pressão convencional?

O PM1103 é a escolha ideal para aplicações higiênicas devido à montagem faceada que evita acúmulo de produto. Sensores convencionais não faceados podem criar zonas mortas onde resíduos se acumulam, comprometendo a higiene.

O que é necessário para a instalação deste sensor?

O produto é fornecido pronto para instalação, mas recomenda-se garantir que o adaptador Clamp esteja limpo e o anel de vedação esteja em conformidade com as normas alimentícias.

O sensor suporta processos de limpeza agressivos na indústria alimentícia?

Este sensor suporta limpeza CIP/SIP e processos com temperatura de fluido de até 150 °C, sendo totalmente compatível com ambientes de lavagem rigorosa graças ao grau de proteção IP69K.

Este equipamento oferece alta durabilidade em processos cíclicos?

Este produto possui tecnologia de ponta com célula cerâmica, garantindo alta estabilidade a longo prazo e ciclos de pressão de até 100 milhões, superior a sensores de membrana metálica simples.

GLOSSÁRIO TÉCNICO

Montagem Faceada

Design onde a membrana do sensor é nivelada com a conexão de processo, evitando espaços mortos onde resíduos podem acumular. (Ref.: Tipo de montagem)

Célula de Medição Cerâmica

Elemento sensor baseado em cerâmica (Al2O3) com alta resistência à abrasão, sobrecarga e corrosão. (Ref.: Elemento de medição)

IO-Link

Padrão de comunicação digital ponto a ponto (IEC 61131-9) que permite a transmissão de dados de processo e diagnósticos. (Ref.: Interface de comunicação)

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e alta temperatura. (Ref.: Grau de proteção)

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: Tipo de pressão)
