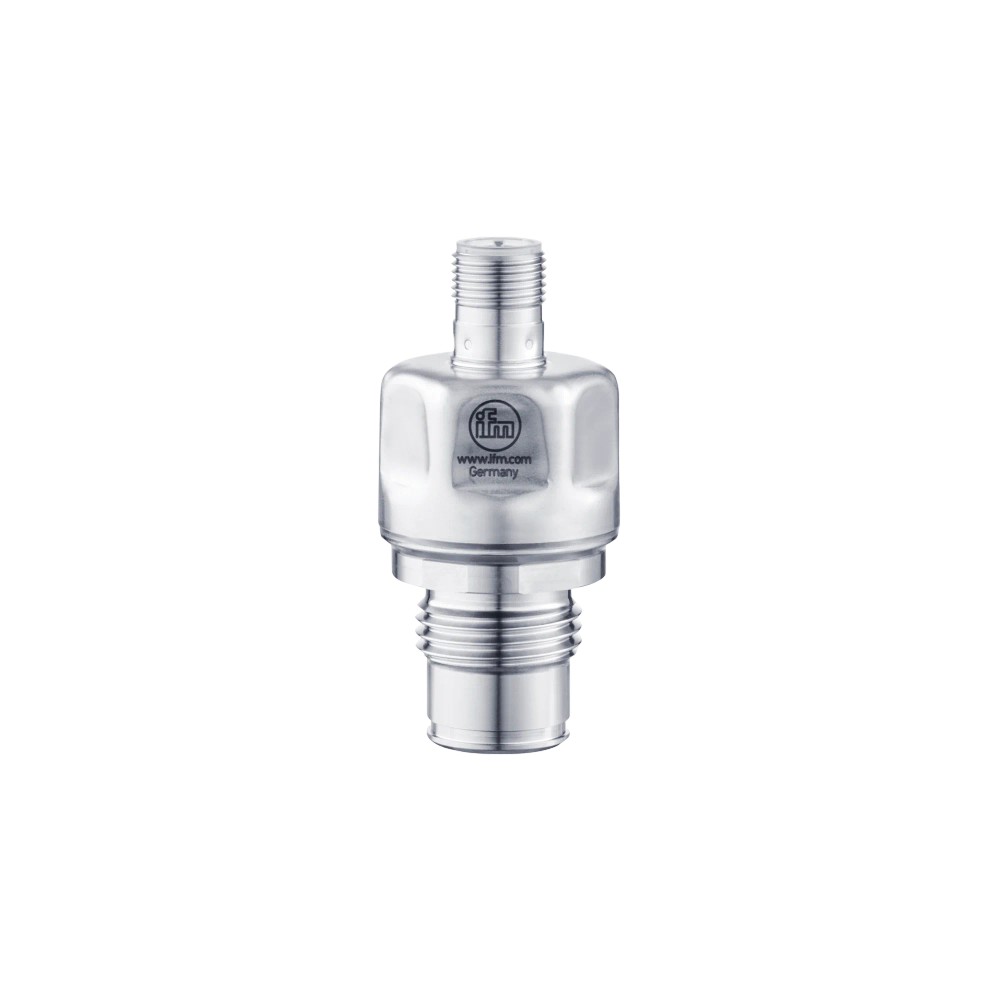

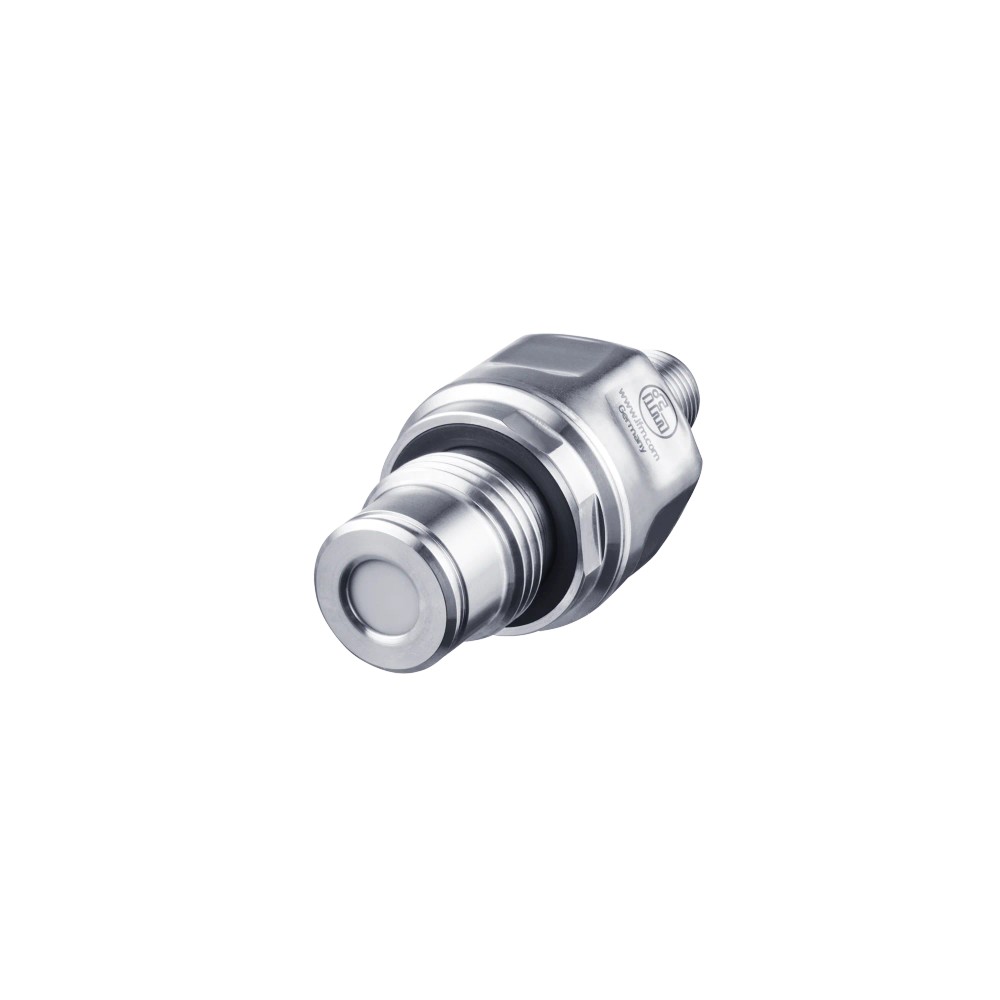

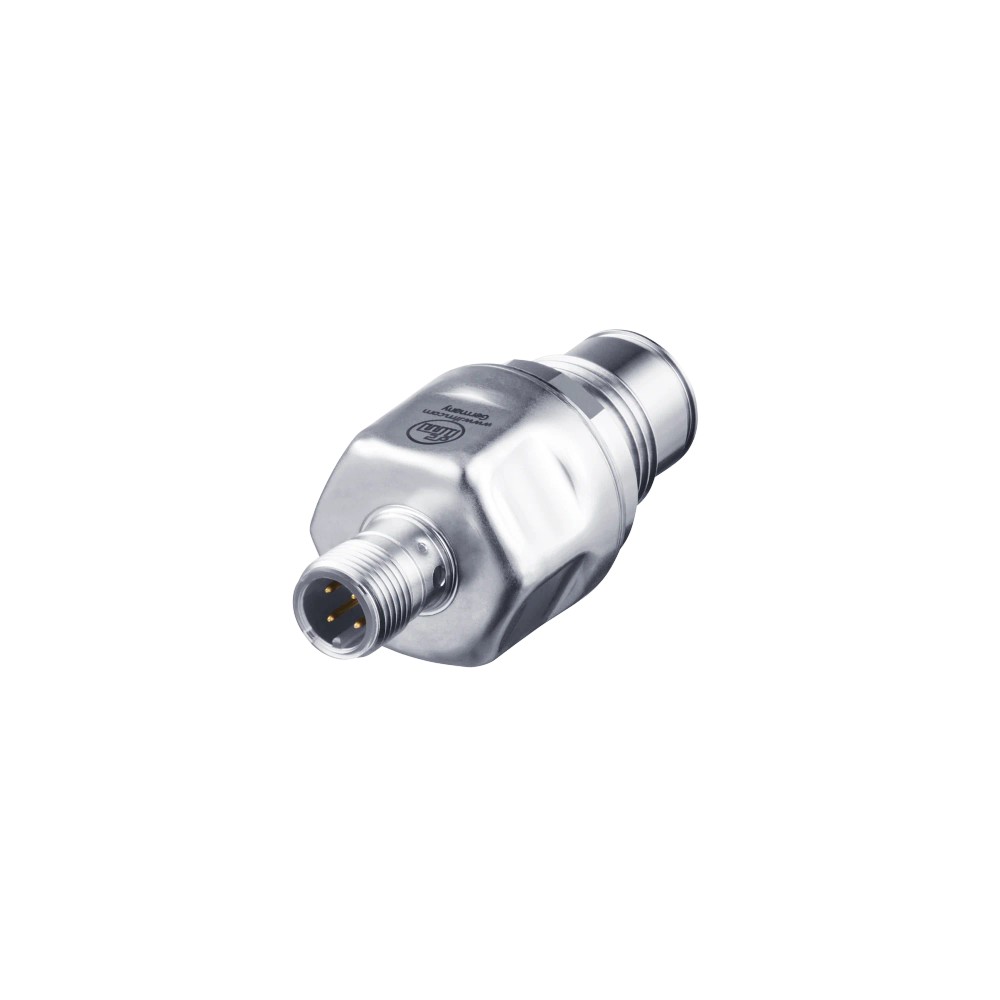

Sensor de Pressão IFM PL1543 - Alinhamento Frontal

Pré-visualizar: PL1543 IFM - Sensor de Pressão IFM Alinhamento Frontal -1 a 40 bar IO-Link

PL1543 IFM - Sensor de Pressão IFM Alinhamento Frontal -1 a 40 bar IO-Link

Imagem meramente ilustrativa

R$ 3.508,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PL1543
EAN: 4021179334952
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PL1543 IFM - Sensor de Pressão IFM Alinhamento Frontal -1 a 40 bar IO-Link"

Destaques do Produto

Faixa de medição

-1 a 40 bar

Sinal de saída

4-20 mA / IO-Link

Conexão

G 1/2

Grau de Proteção

IP67 / IP68 / IP69

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PL1543 IFM - Sensor de Pressão IFM Alinhamento Frontal -1 a 40 bar IO-Link

O PL1543 é um sensor de pressão eletrônico de alto desempenho com alinhamento frontal, desenvolvido para medições precisas de -1 a 40 bar em processos industriais. Equipado com vedação frontal metal sobre metal, ele garante durabilidade e higiene em diversas condições operacionais. Possui suporte versátil para protocolos analógicos e IO-Link, facilitando a integração em sistemas modernos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PL1543
Marca	IFM
Faixa de pressão	-1 a 40 bar
Conexão de processo	G 1/2
Sinal de saída	Analógico; IO-Link; 4-20 mA
Temperatura operação	-25 a 110 °C
Grau de proteção	IP 67 / 68 / 69
Peso	114.3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos e pneumáticos
Processos que exigem medição de vácuo e pressão relativa
Ambientes industriais com necessidade de alta proteção IP67/68/69

⚠ Considere outro se precisa de:

Instalação em ambientes com temperaturas fora da faixa -25 a 110 °C
Uso em meios químicos incompatíveis com metal sobre metal
Aplicações que exijam roscas de conexão diferentes de G 1/2

APLICAÇÕES E USO

Monitoramento de pressão em linhas hidráulicas.
Aplicações em vácuo industrial.
Processos que exigem alta higiene (vedação frontal).
Sistemas que demandam alta proteção contra umidade (IP69).

COMO ESCOLHER

Antes de comprar o PL1543 IFM - Sensor de Pressão IFM Alinhamento Frontal -1 a 40 bar IO-Link, verifique estes pontos:

Quando selecionar este produto

Ideal para processos que exigem alinhamento frontal e resistência IP69 contra lavagens agressivas ou umidade intensa.

Quando evitar

Não utilize se a aplicação exigir conexão de processo diferente de G 1/2 ou se a faixa de pressão exceder 40 bar.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de pressão	-1...40 bar	Faixa de trabalho nominal
Tipo de sensor	Pressão eletrônico	Princípio de medição

Dados Elétricos
Sinal de Saída	Analógico, IO-Link, 4-20 mA	Protocolos e sinais disponíveis
Escala ajustável	1:5	Proporção de ajuste da saída analógica

Dados Mecânicos
Conexão de processo	G 1/2 rosca externa	Interface mecânica
Vedação	Metal sobre metal	Método de vedação frontal
Grau de Proteção	IP 67, IP 68, IP 69	Níveis de vedação contra ambiente

COMPATIBILIDADE

Comunicação

• IO-Link

• Analógico 4-20 mA

Conexões

Elétrica Conector M12

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (IP69)	✓	O produto possui classificação IP69, suportando alta pressão e temperatura.
Pressão superior a 40 bar	✗	A especificação máxima do sensor é de 40 bar.

INSTALAÇÃO

Como instalar o PL1543 IFM - Sensor de Pressão IFM Alinhamento Frontal -1 a 40 bar IO-Link

Verifique se o sistema está despressurizado antes da instalação.
Limpe a superfície da rosca G 1/2 para evitar contaminantes.
Rosqueie o sensor manualmente até o assentamento da vedação.
Utilize chave adequada para torque final conforme manual.
Conecte o cabo elétrico garantindo a vedação do conector.
Configure o sensor via IO-Link ou sinal analógico para a aplicação.

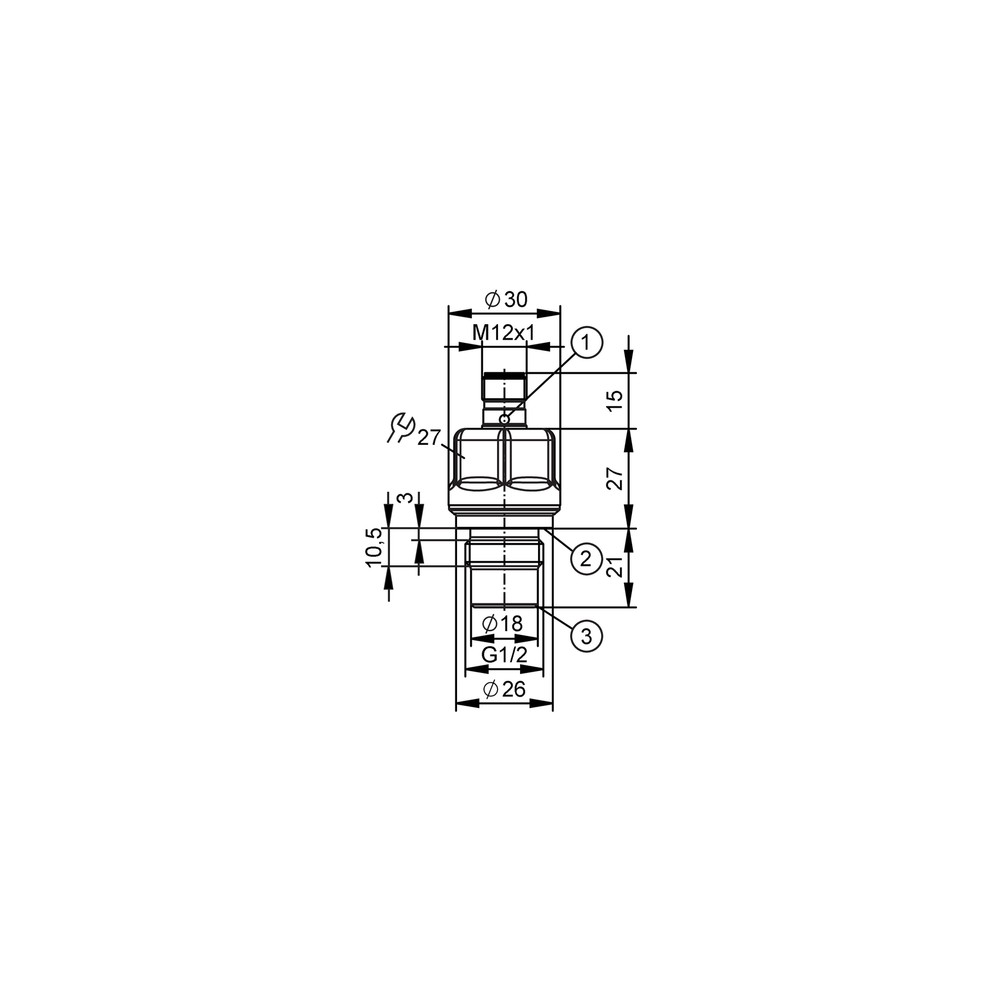

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída	Conector mal encaixado ou oxidado	Verificar tensão de alimentação nos pinos do conector
Leitura fora da escala ou erro no display	Sobrepressão excessiva no sistema	Checar se a pressão de operação excede 40 bar
Sinal oscilante	Interferência eletromagnética (EMI)	Verificar se o cabo está blindado e longe de motores
Sensor não reconhecido pelo mestre	Falha na configuração do IO-Link	Verificar arquivo IODD e endereço do dispositivo

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico PL1543 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor PL1543 da IFM?

Este sensor é um dispositivo eletrônico de pressão com alinhamento frontal, projetado para monitorar pressões relativas em uma faixa de -1 a 40 bar.

Para quais aplicações o sensor PL1543 é recomendado?

Ele é indicado para aplicações industriais que exigem medição precisa de pressão com vedação frontal metal sobre metal, suportando condições severas.

O sensor pode ser utilizado em qualquer temperatura?

Este sensor não deve ser utilizado em aplicações que excedam a faixa de temperatura de -25 a 110 °C ou que não sejam compatíveis com vedação frontal metal sobre metal.

Existem restrições de compatibilidade química para este sensor?

O sensor não é adequado para fluidos extremamente agressivos que exijam materiais de vedação especiais diferentes dos especificados pela IFM para este modelo.

O que fazer se o sensor apresentar falha de leitura?

Um sintoma comum é a leitura de pressão instável ou falha na comunicação IO-Link; verifique se a conexão elétrica está firme e se há contaminação no sensor.

Como diagnosticar a perda de sinal analógico?

Se houver perda de sinal de saída 4-20 mA, verifique a continuidade dos cabos e se a fonte de alimentação está dentro dos parâmetros nominais.

Por que escolher este sensor em vez de um sensor de pressão padrão?

A escolha entre este modelo e um sensor de membrana convencional depende da necessidade de alinhamento frontal para evitar zonas mortas de pressão.

Este sensor substitui sistemas de medição convencionais?

O sensor PL1543 é uma unidade integrada que oferece saída analógica e IO-Link, eliminando a necessidade de conversores externos para comunicação digital.

Quais cuidados tomar na instalação mecânica?

A instalação deve garantir o aperto adequado da conexão G 1/2 e a proteção do conector elétrico contra vibrações excessivas.

Qual a procedência deste sensor?

O produto é fornecido pela IFM, garantindo a procedência técnica direta do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto para sensores e atuadores industriais, permitindo diagnóstico e configuração remota (Ref.: Comunicação).

Alinhamento Frontal

Tipo de montagem onde a membrana do sensor é exposta diretamente ao meio, evitando o acúmulo de resíduos (Ref.: Aplicação).

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente (Ref.: Faixa de pressão).

Grau de Proteção IP

Índice que define a resistência contra entrada de poeira e umidade (Ref.: IP 67; IP 68; IP 69).

Sinal Analógico

Saída de corrente 4-20 mA que varia proporcionalmente à pressão medida (Ref.: Sinal de Saída).
