Sensor de Pressão IFM PL1515

Pré-visualizar: PL1515 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link 4-20mA -1 a 6 bar

PL1515 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link 4-20mA -1 a 6 bar

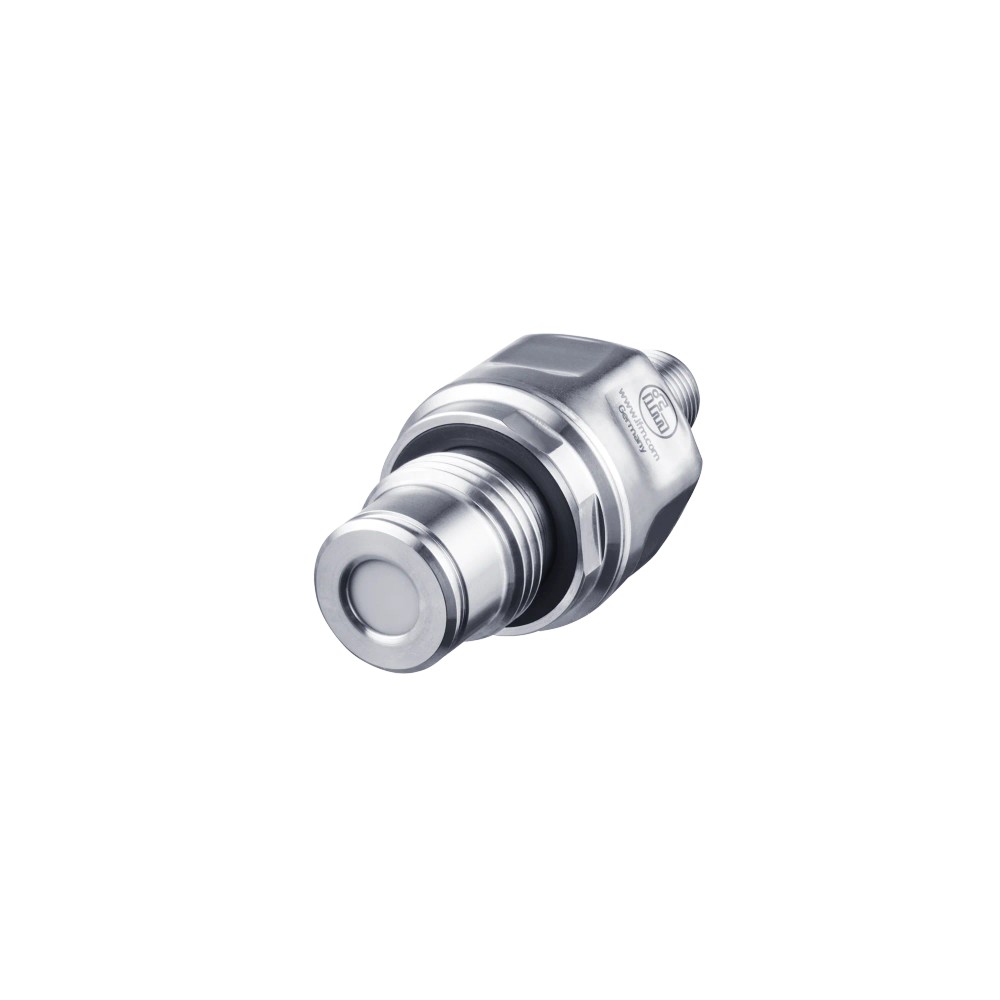

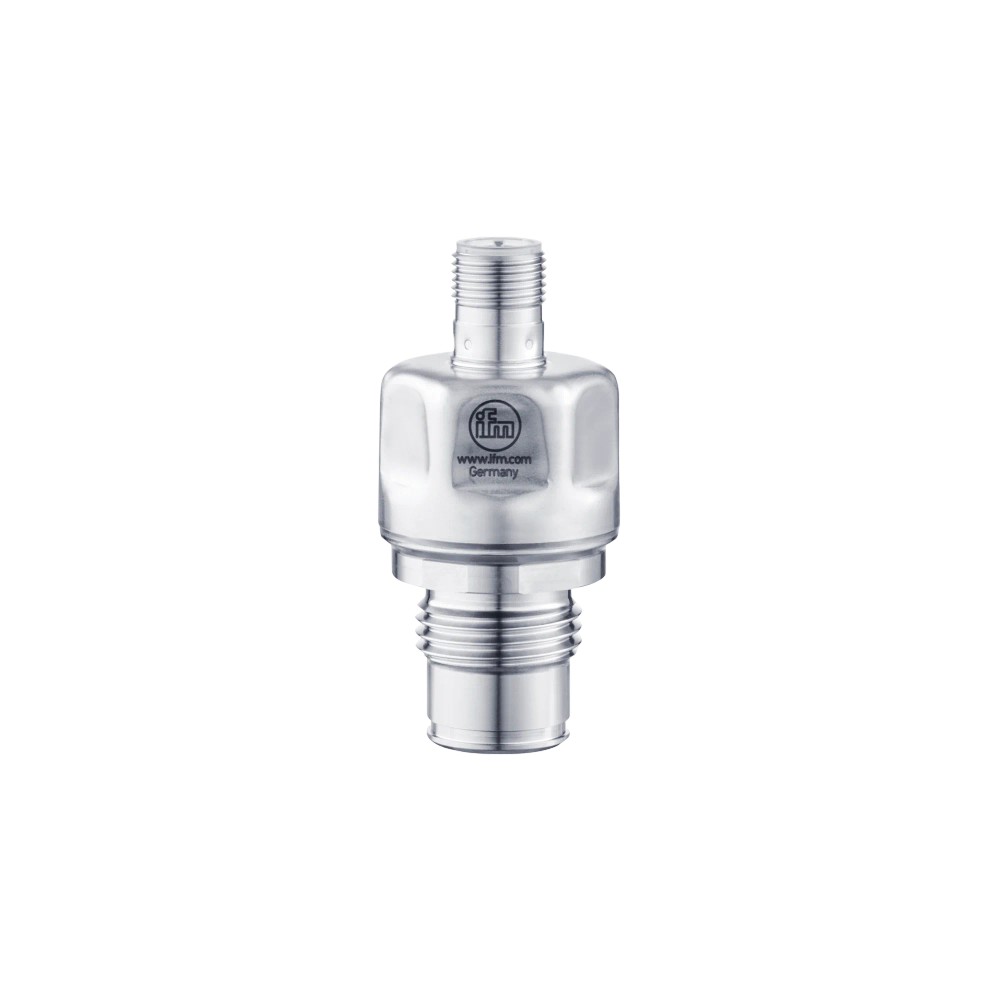

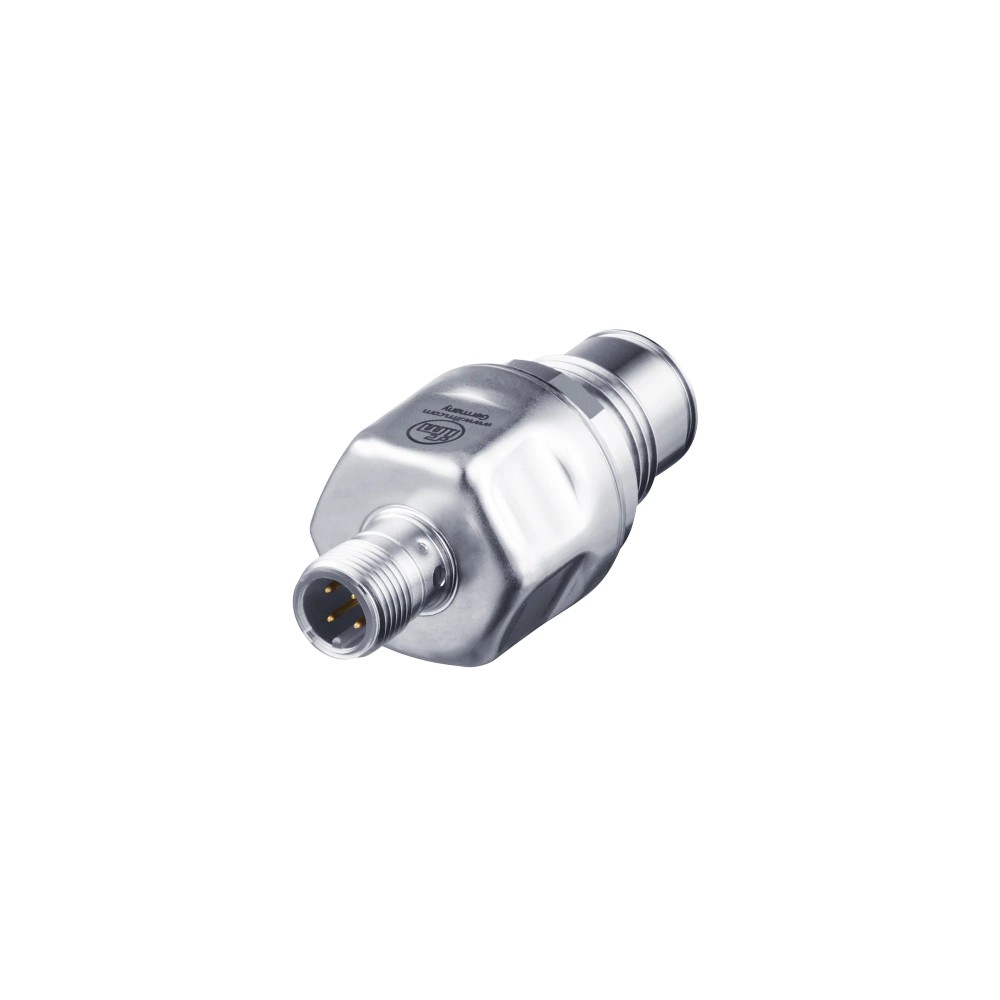

Imagem meramente ilustrativa

R$ 3.508,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PL1515
EAN: 4021179332804
NCM do produto: 90262090

Destaques do Produto Faixa de Medição -1 a...mais

Fechar menu

Saiba mais sobre: "PL1515 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link 4-20mA -1 a 6 bar"

Destaques do Produto

Faixa de Medição

-1 a 6 bar

Conexão de Processo

G 1/2

Sinal de Saída

IO-Link / 4-20 mA

Grau de Proteção

IP67 / IP68 / IP69

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PL1515 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link 4-20mA -1 a 6 bar

O sensor de pressão PL1515 da IFM é um dispositivo robusto com design de alinhamento frontal, projetado para medições precisas em ambientes industriais exigentes. Ele suporta pressão relativa e vácuo entre -1 e 6 bar, oferecendo flexibilidade de integração via sinal analógico 4-20 mA e protocolo digital IO-Link. Sua construção em aço inoxidável 316L garante alta resistência a processos rigorosos de limpeza.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	PL1515
Faixa	-1 a 6 bar
Conexão	G 1/2
Saída	IO-Link / 4-20 mA
Temperatura	-25 a 110 °C
Proteção	IP67, IP68, IP69
Material	Aço Inox 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais com fluidos viscosos ou que necessitam de higienização frequente.
Processos que utilizam protocolo IO-Link para integração de dados.
Sistemas de automação que exigem monitoramento de pressão relativa ou vácuo.

⚠ Considere outro se precisa de:

Aplicações com fluidos incompatíveis com aço inoxidável 316L, PA, PTFE ou FKM.
Processos onde a pressão excede a capacidade de medição de 6 bar.
Ambientes com temperaturas fora da faixa de -25 a 110 °C.

APLICAÇÕES E USO

Monitoramento de pressão em processos higiênicos.
Medição de vácuo em sistemas de sucção.
Controle de pressão em linhas de envase de fluidos viscosos.
Integração em automação industrial via IO-Link.

COMO ESCOLHER

Antes de comprar o PL1515 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link 4-20mA -1 a 6 bar, verifique estes pontos:

Escolha o PL1515 se:

Seu processo requer um sensor de alinhamento frontal para evitar acúmulo de resíduos e você necessita de integração via IO-Link com saídas analógicas.

Considere outra opção se:

Você precisa medir pressões acima de 6 bar ou se a aplicação exige uma conexão de processo diferente de G 1/2.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-1 a 6 bar	Faixa de operação nominal para medição de vácuo e pressão.
Resistência à pressão	50 bar	Limite mecânico máximo suportado sem danos ao sensor.

Interfaces e Entradas/Saídas
Interface	IO-Link (COM2)	Protocolo de comunicação digital de alta eficiência.
Saída Analógica	4-20 mA	Sinal padrão industrial ajustável.

Dados elétricos
Tensão de operação	9,6 a 30 V DC	Faixa de alimentação requerida.
Classe de proteção	III	Classificação de segurança elétrica.

Dados mecânicos e ambientais
Conexão de processo	G 1/2 rosca externa	Padrão de acoplamento mecânico.
Materiais em contato	Aço inoxidável 316L, PTFE, FKM	Composição dos materiais expostos ao fluido.
Grau de proteção	IP67, IP68, IP69	Proteção contra entrada de líquidos e poeira.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38,4 kBaud)

• Saída Analógica 4-20 mA

Conexões

Elétrica M12, 4 contatos, codificação A

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes corrosivos ou sanitários	✓	O material em aço inox 316L e o design de alinhamento frontal são ideais para essas condições.
Monitoramento remoto de dados	✓	O protocolo IO-Link permite acesso a diagnósticos e valores de processo em tempo real.
Processos acima de 6 bar	✗	O sensor está limitado a uma faixa de medição de -1 a 6 bar.

INSTALAÇÃO

Como instalar o PL1515 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link 4-20mA -1 a 6 bar

Certifique-se de que o sistema esteja despressurizado.
Verifique se a rosca G 1/2 está limpa e sem obstruções.
Rosqueie o sensor manualmente até encostar no assento de vedação.
Aperte utilizando a chave adequada para garantir a vedação metal sobre metal.
Conecte o cabo M12 de 4 pinos conforme o diagrama de fiação.
Verifique o status do dispositivo via software de diagnóstico IO-Link, se aplicável.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída analógica.	Conexão elétrica frouxa ou cabo danificado.	Verifique a continuidade do cabo e o aperto do conector M12.
Leitura de pressão imprecisa ou travada.	Acúmulo de detritos no diafragma frontal.	Inspecione visualmente o diafragma e limpe conforme manual.
Sensor não liga ou apresenta falha intermitente.	Tensão de alimentação fora da faixa especificada.	Meça a tensão nos terminais com um multímetro (9,6-30 V DC).
Sensor exibe erro de medição permanente.	Sobrepressão acima do limite (50 bar).	Verifique se houve pico de pressão no sistema que excedeu a resistência mecânica.

DOCUMENTAÇÃO TÉCNICA

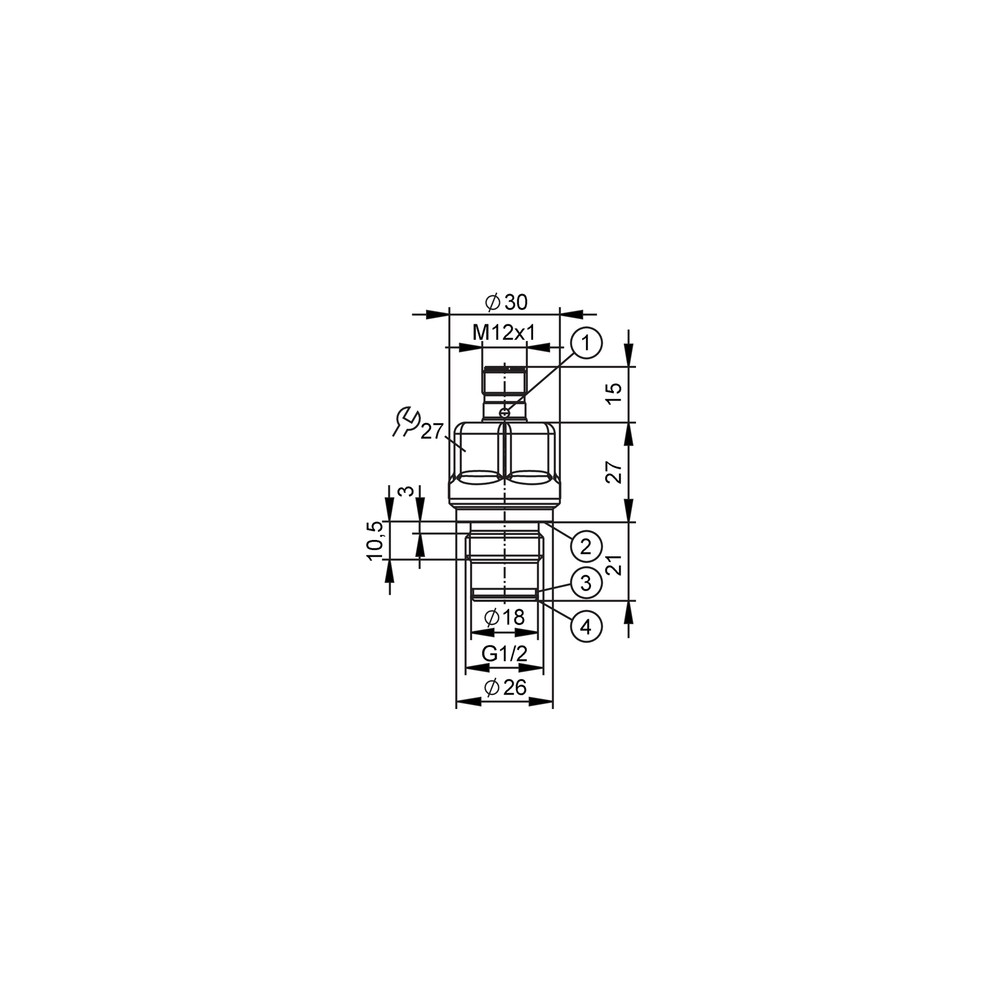

Datasheet Técnico PL1515 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PL1515 da IFM?

O PL1515 é um sensor de pressão eletrônico com alinhamento frontal, ideal para medição precisa de pressão relativa e vácuo em aplicações industriais que exigem alta higiene.

O que acompanha o sensor de pressão PL1515?

Este sensor acompanha o dispositivo pronto para instalação. Acessórios adicionais, como cabos de conexão M12, devem ser adquiridos separadamente conforme a necessidade da infraestrutura.

O PL1515 suporta pressões acima de 6 bar?

O PL1515 não é indicado para aplicações que exigem faixas de pressão superiores a 6 bar, pois sua resistência à pressão é de 50 bar, mas a faixa de medição nominal está limitada a -1 a 6 bar.

Quais as restrições de temperatura para o uso deste sensor?

Não deve ser utilizado em ambientes onde a temperatura do fluido exceda 110 °C ou seja inferior a -25 °C, pois estas condições comprometem a integridade da célula de medição.

O que fazer se o sensor não estiver emitindo sinal?

Sintomas como leitura instável ou ausência de sinal podem indicar falhas no cabo ou má conexão. Verifique se o LED de status está ativo e se a tensão de alimentação (9,6 a 30 V DC) está correta.

Como identificar se o sensor está com falha de medição?

Verifique a integridade física do diafragma frontal; danos mecânicos ou incrustações sólidas podem causar erros de leitura. Utilize um multímetro para checar a saída de 4-20 mA.

Qual a vantagem de escolher um sensor com IO-Link como o PL1515?

O PL1515 utiliza IO-Link, permitindo diagnósticos avançados e parametrização remota, enquanto modelos puramente analógicos limitam-se apenas à saída de corrente.

Como ele se compara a sensores de pressão tradicionais de conexão roscada padrão?

Ambos são sensores de pressão; contudo, a linha PL1515 com alinhamento frontal é otimizada para fluidos viscosos ou processos com requisitos sanitários onde cavidades de medição seriam problemáticas.

Quais os cuidados na instalação do sensor?

Instale o sensor garantindo que a vedação metal sobre metal esteja corretamente posicionada na conexão G 1/2. Evite o uso excessivo de veda-roscas que possam obstruir o alinhamento frontal.

Qual a procedência deste componente?

A IFM garante a origem e a conformidade do produto, sendo a nota fiscal emitida diretamente pela IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital padrão (Ref.: IEC 61131-9) que permite a troca de dados bidirecional entre sensores e controladores.

Alinhamento Frontal

Design onde o diafragma de medição está nivelado com a conexão, evitando cavidades de acumulação de resíduos (Ref.: Aplicação frontal).

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente (Ref.: -1...6 bar).

IP69K

Grau de proteção que assegura resistência contra alta pressão e temperatura em processos de limpeza (Ref.: IP 69).

Vedação Metal sobre Metal

Tipo de conexão de processo que dispensa vedações elastoméricas expostas ao processo, aumentando a robustez (Ref.: Vedação frontal).
