Sensor de Pressão IFM PL1514 - Alinhamento Frontal

Pré-visualizar: PL1514 IFM - Sensor de Pressão IFM Alinhamento Frontal -1 a 16 bar IO-Link

PL1514 IFM - Sensor de Pressão IFM Alinhamento Frontal -1 a 16 bar IO-Link

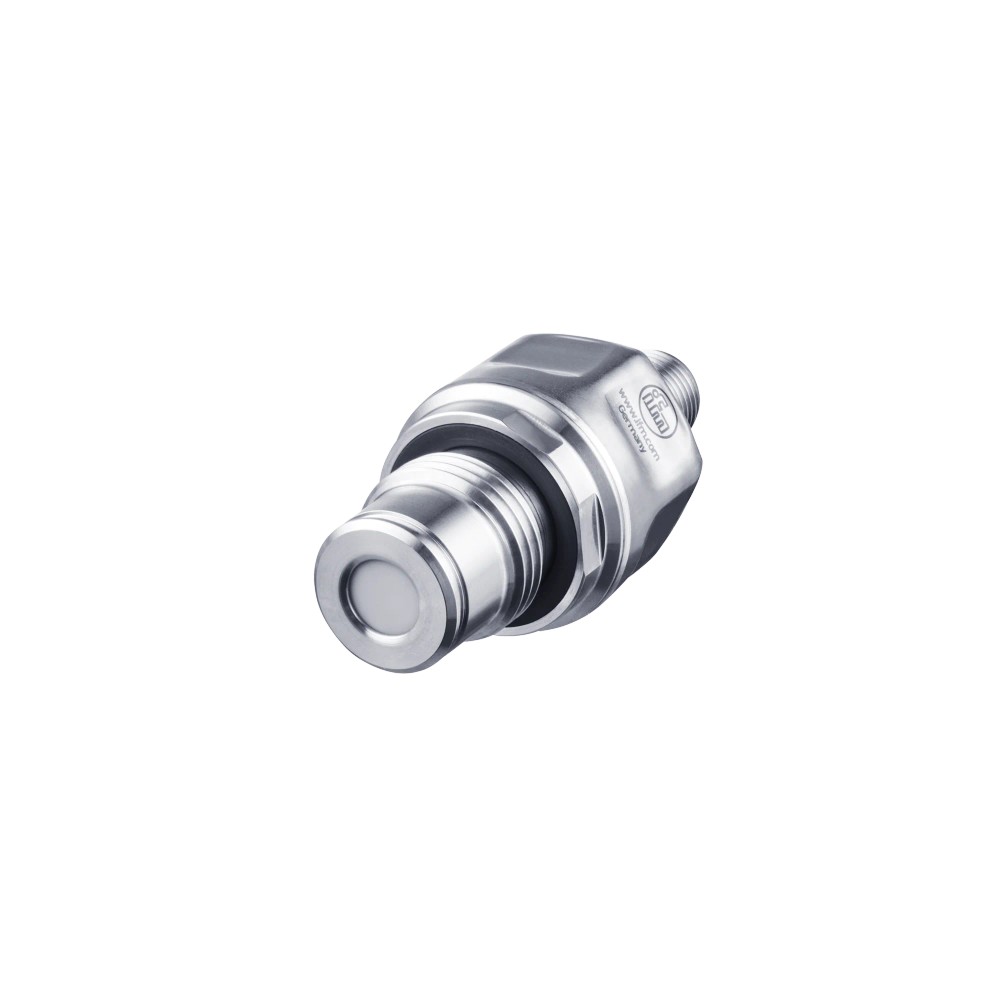

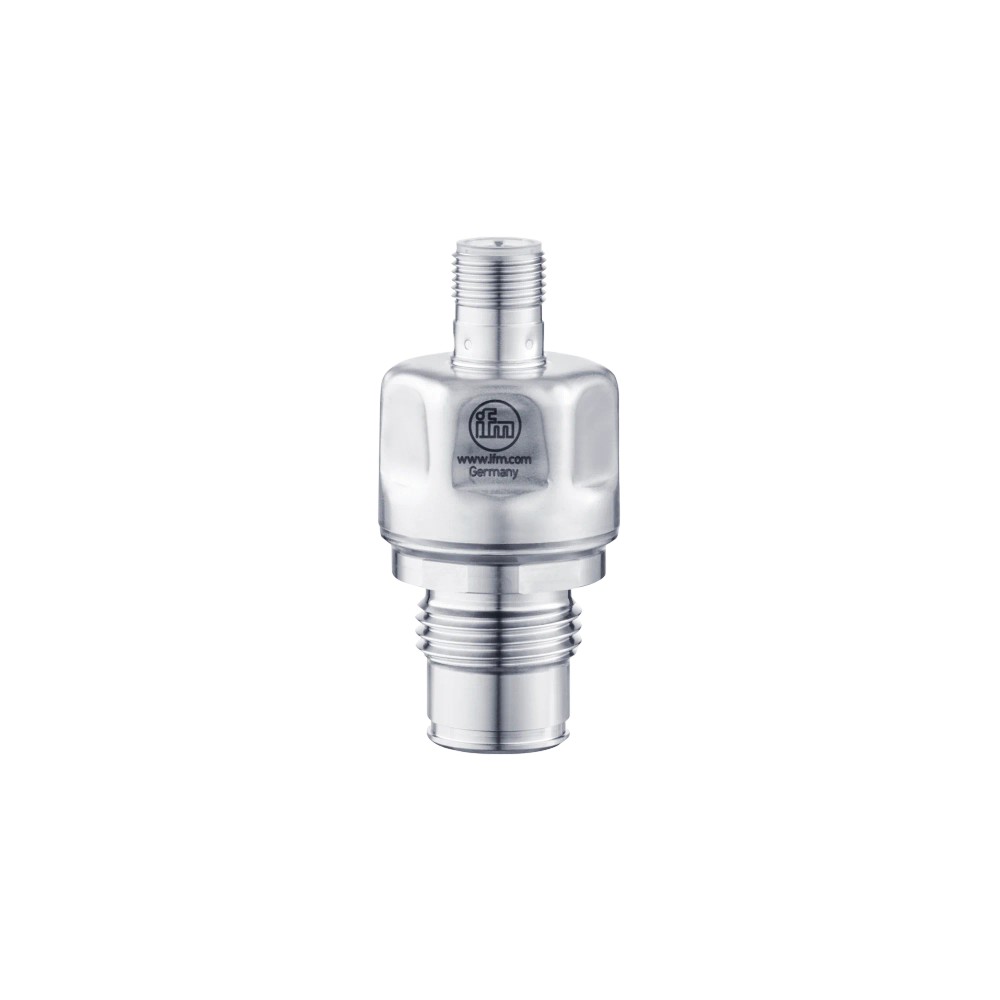

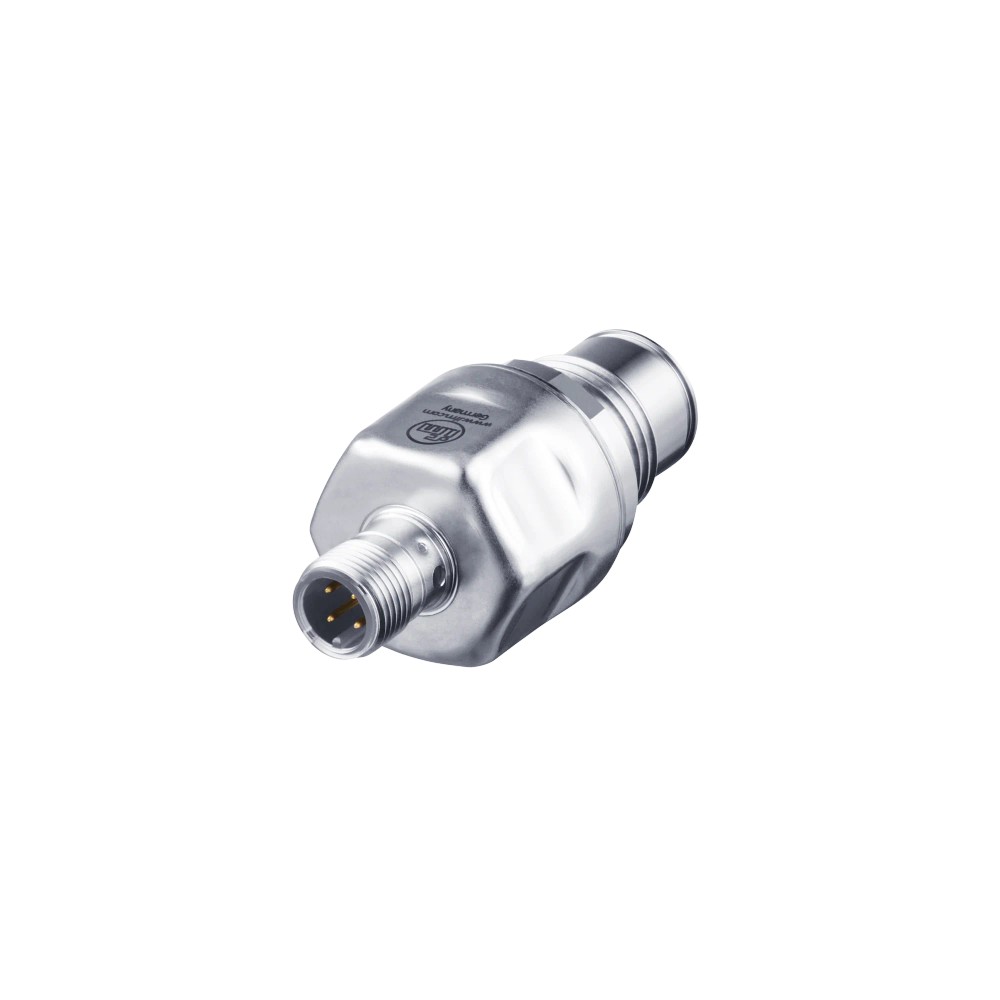

Imagem meramente ilustrativa

R$ 3.508,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PL1514
EAN: 4021179335171
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PL1514 IFM - Sensor de Pressão IFM Alinhamento Frontal -1 a 16 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 16 bar

Conexão de processo

G 1/2, rosca externa

Saída

4 a 20 mA e IO-Link

Aplicação de pressão

Pressão relativa e vácuo

Temperatura de conexão

-25 a 110 °C com vedação frontal metal sobre metal

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão de Alinhamento Frontal IFM PL1514, -1 a 16 bar, IO-Link, 4 a 20 mA

O IFM PL1514 é um sensor eletrônico de pressão para medição de pressão relativa e vácuo. Possui faixa de medição de -1 a 16 bar, conexão de processo G 1/2 com rosca externa e saída analógica de 4 a 20 mA, além de comunicação IO-Link. A temperatura de conexão informada é de -25 a 110 °C, com vedação frontal metal sobre metal.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor eletrônico de pressão de alinhamento frontal
Faixa de pressão	-1 a 16 bar
Pressão equivalente	-14,5 a 232 psi; -0,1 a 1,6 MPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1/2, rosca externa
Sinal de saída	Analógico, 4 a 20 mA; IO-Link
Escala da saída analógica	Ajustável 1:5
Temperatura de conexão	-25 a 110 °C, vedação frontal metal sobre metal
Grau de proteção	IP67, IP68 e IP69
Peso informado	114 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em sistemas cuja faixa requerida esteja dentro de -1 a 16 bar.
Instalações que aceitem conexão de processo G 1/2 com rosca externa e alinhamento frontal.
Sistemas que utilizem sinal analógico de 4 a 20 mA ou comunicação IO-Link, respeitando os requisitos elétricos do sistema.

⚠ Considere outro se precisa de:

Aplicações cuja pressão requerida esteja fora da faixa de -1 a 16 bar.
Instalações cujo ponto de conexão não seja compatível com G 1/2 rosca externa, sem adaptação mecânica validada.
Aplicações que exijam um tipo de saída ou uma especificação de processo não informados na ficha; confirmar os requisitos no datasheet antes da seleção.

APLICAÇÕES E USO

Uso em sistemas que necessitem medir pressão relativa ou vácuo dentro da faixa de -1 a 16 bar, com instalação por conexão G 1/2 rosca externa.
Integração em sistemas de controle que recebam sinal analógico de 4 a 20 mA; a ficha informa escala ajustável 1:5.
Integração com sistemas que utilizem IO-Link. A versão, o perfil e os requisitos elétricos devem ser confirmados no datasheet.
A temperatura de conexão informada é de -25 a 110 °C para vedação frontal metal sobre metal. Não extrapolar essa faixa para outros tipos de vedação.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão de Alinhamento Frontal IFM PL1514, -1 a 16 bar, IO-Link, 4 a 20 mA, verifique estes pontos:

Escolha o PL1514 quando

A faixa necessária estiver entre -1 e 16 bar, o processo aceitar G 1/2 rosca externa e a aquisição do sinal puder ser feita por 4 a 20 mA ou IO-Link.

Considere outra especificação quando

A pressão de processo ultrapassar a faixa indicada, a conexão mecânica não corresponder a G 1/2 rosca externa ou o sistema exigir uma saída diferente. Confirme os requisitos adicionais no datasheet do fabricante, pois eles não estão especificados nos dados fornecidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM	Marca informada para o produto.
Modelo	PL1514	Código do produto e part number.
Tipo de produto	Sensor eletrônico de pressão de alinhamento frontal	Descrição do tipo e da aplicação informados na ficha.
GTIN	4021179335171	Identificador comercial informado no anúncio.
Categoria	Sensor de pressão	Categoria do produto.

Área de aplicação
Grandeza medida	Pressão relativa e vácuo	Tipos de pressão indicados na descrição técnica.
Aplicação	Alinhamento frontal	Aplicação declarada para o produto.

Faixa de medição
Faixa de pressão	-1 a 16 bar	Faixa nominal informada na ficha.
Faixa equivalente	-14,5 a 232 psi	Conversão de faixa fornecida na descrição técnica.
Faixa equivalente	-0,1 a 1,6 MPa	Conversão de faixa fornecida na descrição técnica.

Saídas e interfaces
Sinal de saída	Analógico, 4 a 20 mA	Tipo e faixa do sinal informados na ficha.
Escala da saída analógica	Ajustável 1:5	Relação de ajuste indicada na descrição técnica.
Comunicação	IO-Link	Interface informada; versão e perfil não constam nos dados fornecidos.

Dados mecânicos e conexão de processo
Conexão de processo	G 1/2, rosca externa	Conexão mecânica informada para instalação no processo.
Tipo de vedação	Vedação frontal metal sobre metal	Condição indicada para a temperatura de conexão informada.
Peso	114 g	Valor informado nos atributos do catálogo.

Condições de operação e proteção
Temperatura de conexão	-25 a 110 °C	Faixa declarada para conexão com vedação frontal metal sobre metal.
Grau de proteção	IP67, IP68 e IP69	Classes informadas na ficha; condições específicas dos ensaios não estão detalhadas no contexto.

COMPATIBILIDADE

Comunicação

• IO-Link; versão e perfil não informados na ficha.

• Sinal analógico de 4 a 20 mA; escala ajustável 1:5.

Conexões

Elétrica A ficha informa saída analógica de 4 a 20 mA e IO-Link, mas não especifica conector, pinagem, tensão de alimentação ou esquema elétrico. Conferir o datasheet antes da ligação.

Processo G 1/2, rosca externa; alinhamento frontal com vedação metal sobre metal, conforme a descrição técnica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema que recebe sinal analógico de 4 a 20 mA e opera na faixa de -1 a 16 bar.	✓	A ficha informa saída de 4 a 20 mA e faixa de pressão de -1 a 16 bar.
Sistema que utiliza IO-Link e atende aos requisitos elétricos definidos no datasheet do sensor.	✓	IO-Link é informado como recurso do produto; detalhes elétricos e de versão devem ser confirmados no datasheet.
Ponto de instalação com conexão de processo G 1/2 rosca externa e alinhamento frontal compatível.	✓	A conexão e a aplicação de alinhamento frontal constam na ficha.
Processo cuja pressão necessária excede -1 a 16 bar.	✗	A faixa especificada do sensor é -1 a 16 bar.
Instalação que requer conexão de processo diferente de G 1/2 rosca externa, sem adaptador validado.	✗	A conexão de processo indicada é G 1/2 rosca externa; compatibilidade com outras conexões não foi informada.

INSTALAÇÃO

Como instalar o Sensor de Pressão de Alinhamento Frontal IFM PL1514, -1 a 16 bar, IO-Link, 4 a 20 mA

Confirme que a faixa de pressão do processo está dentro de -1 a 16 bar e que a aplicação é de pressão relativa ou vácuo.
Verifique se o ponto de montagem aceita conexão G 1/2 com rosca externa e alinhamento frontal.
Confirme que a vedação frontal metal sobre metal corresponde à instalação e que a temperatura de conexão ficará entre -25 e 110 °C.
Consulte o datasheet do fabricante para obter tensão de alimentação, conector, pinagem e esquema elétrico antes de energizar o sensor.
Conecte a saída conforme a interface utilizada: 4 a 20 mA ou IO-Link, seguindo os dados elétricos do datasheet.
Após a instalação, valide a leitura no sistema e confirme que a pressão aplicada permanece dentro da faixa especificada.

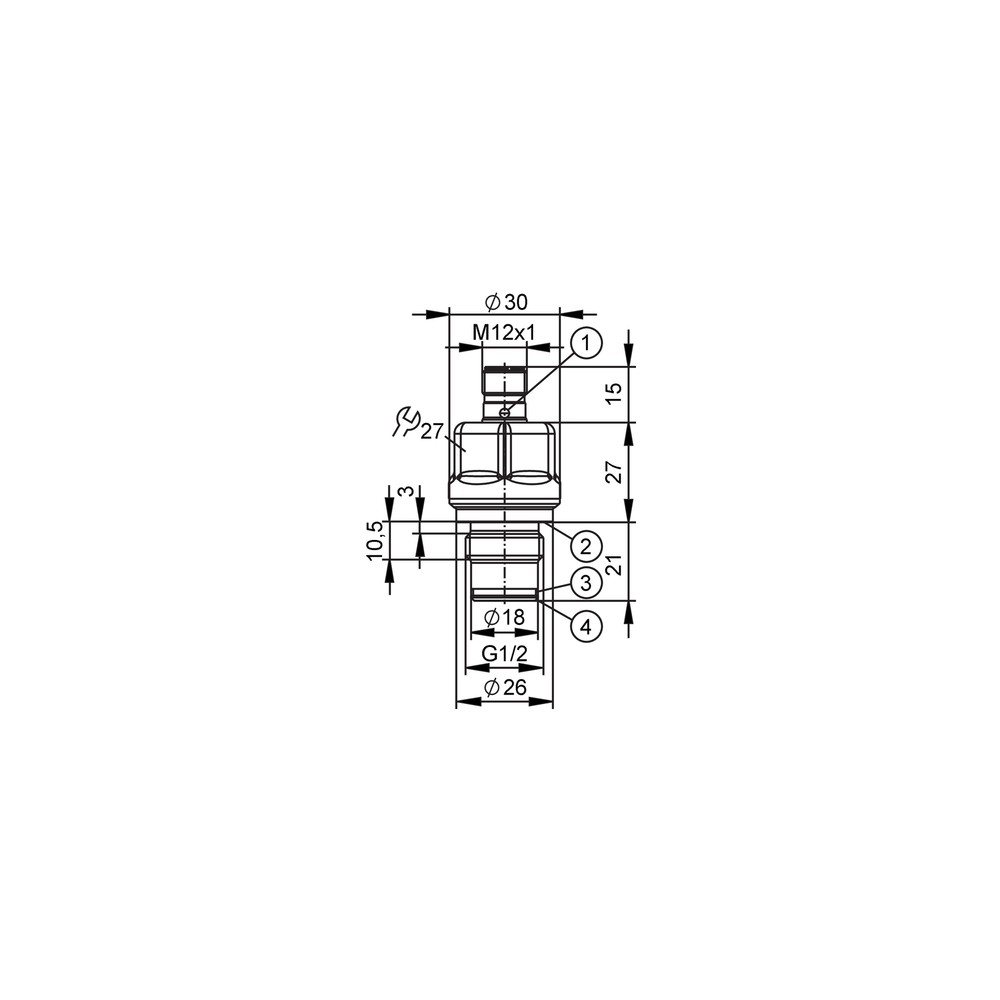

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de pressão está fora da faixa esperada.	A pressão real pode estar fora da faixa de -1 a 16 bar ou a escala da saída analógica ajustável 1:5 pode não corresponder à configuração do sistema.	Compare a pressão do processo com um instrumento de referência e confira a faixa configurada da saída no sensor e no sistema receptor.
O controlador não recebe o sinal analógico esperado.	Ligação elétrica incorreta ou incompatibilidade entre a saída 4 a 20 mA e a entrada do controlador; os detalhes de ligação não constam nos dados fornecidos.	Consulte o datasheet para conferir alimentação, pinagem e ligação; verifique também se a entrada do controlador aceita 4 a 20 mA.
O dispositivo não estabelece comunicação IO-Link.	Configuração ou ligação incompatível com os requisitos IO-Link do sensor ou do mestre; versão e pinagem não estão especificadas no contexto fornecido.	Confira a ligação e os requisitos de IO-Link do sensor e do mestre no datasheet e na documentação dos equipamentos.
Há vazamento ou dificuldade de assentamento no ponto de montagem.	Conexão do processo diferente de G 1/2 rosca externa ou montagem incompatível com a vedação frontal metal sobre metal.	Confirme o tipo de rosca e a geometria do ponto de montagem e examine se a face de vedação corresponde ao desenho dimensional do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PL1514, português (Datasheet) Desenho em escala do PL1514 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PL1514 e para que serve?

É um sensor eletrônico de pressão de alinhamento frontal destinado à medição de pressão relativa e vácuo. A faixa indicada é de -1 a 16 bar.

Quais sinais e interfaces o PL1514 oferece?

A ficha informa saída analógica de 4 a 20 mA, com escala ajustável 1:5, e comunicação IO-Link. Tensão, conector e pinagem devem ser confirmados no datasheet.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens inclusos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Este sensor serve para medir pressões acima de 16 bar?

Não conforme a faixa informada: o PL1514 está especificado de -1 a 16 bar. Para pressões acima desse limite, selecione um sensor com faixa adequada.

Posso instalar o PL1514 em uma conexão diferente de G 1/2?

A conexão de processo indicada é G 1/2 com rosca externa. A compatibilidade com outra conexão não está especificada; confirme o uso de qualquer adaptação antes da instalação.

O sensor indica uma pressão errada; o que devo verificar antes de substituí-lo?

Compare a pressão do processo com uma referência e confirme se está dentro da faixa de -1 a 16 bar. Verifique também a escala ajustável da saída analógica e a configuração da entrada do controlador.

O controlador não recebe 4 a 20 mA; o sensor pode estar com defeito?

Pode haver falha de ligação ou incompatibilidade com a entrada do controlador, além de defeito no sensor. Antes de substituir, confira no datasheet alimentação e pinagem e confirme que a entrada aceita 4 a 20 mA.

Devo comprar um kit de instalação ou somente o sensor?

A ficha não informa kit nem acessórios inclusos; o produto identificado é o sensor PL1514. Verifique separadamente se sua instalação exige itens adicionais compatíveis com G 1/2 e com a ligação elétrica prevista.

Quando escolher o PL1514 em vez de outro sensor de pressão?

Escolha-o se a faixa de -1 a 16 bar, a conexão G 1/2 rosca externa e as interfaces 4 a 20 mA ou IO-Link atenderem ao sistema. Se algum desses requisitos diferir, compare com um modelo que corresponda às especificações necessárias.

Quais cuidados devo ter na instalação e na ligação?

Confirme a conexão G 1/2, o alinhamento frontal e a condição de temperatura de -25 a 110 °C para vedação metal sobre metal. Para alimentação e pinagem, siga o datasheet do fabricante, pois esses dados não constam no contexto fornecido.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; o produto é indicado para pressão relativa e vácuo (Ref.: faixa de pressão de -1 a 16 bar).

IO-Link

Interface de comunicação informada para integração do sensor com sistemas compatíveis; detalhes de versão não estão fornecidos (Ref.: comunicação IO-Link).

Sinal de 4 a 20 mA

Saída analógica de corrente indicada para transmitir a medição ao sistema de controle (Ref.: saída analógica de 4 a 20 mA).

Alinhamento frontal

Configuração de montagem declarada para o sensor, associada à aplicação frontal do ponto de medição (Ref.: aplicação de alinhamento frontal).

IP67, IP68 e IP69

Graus de proteção informados para o produto; as condições detalhadas de ensaio não estão especificadas no contexto (Ref.: grau de proteção IP67, IP68 e IP69).
