Sensor de Pressão IFM PL1507 - Alinhamento Frontal

Pré-visualizar: PL1507 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link 4-20mA G1/2

PL1507 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link 4-20mA G1/2

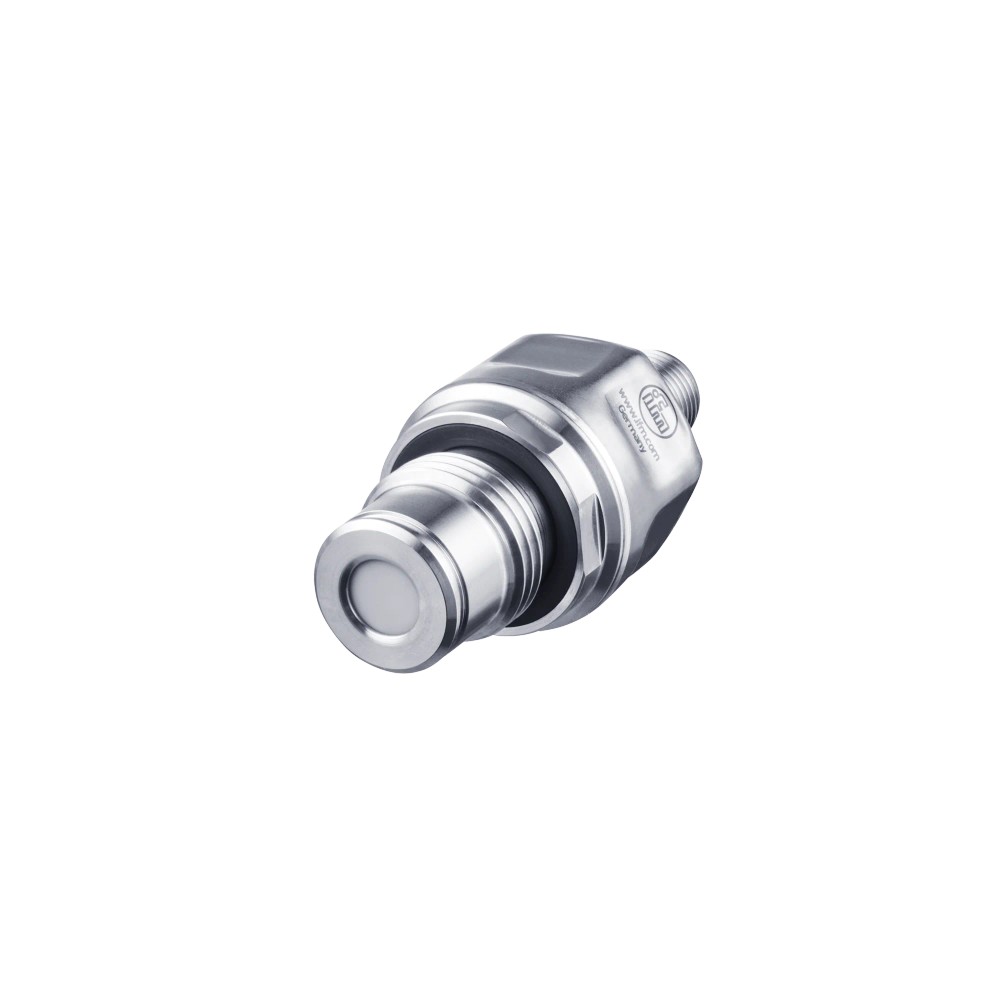

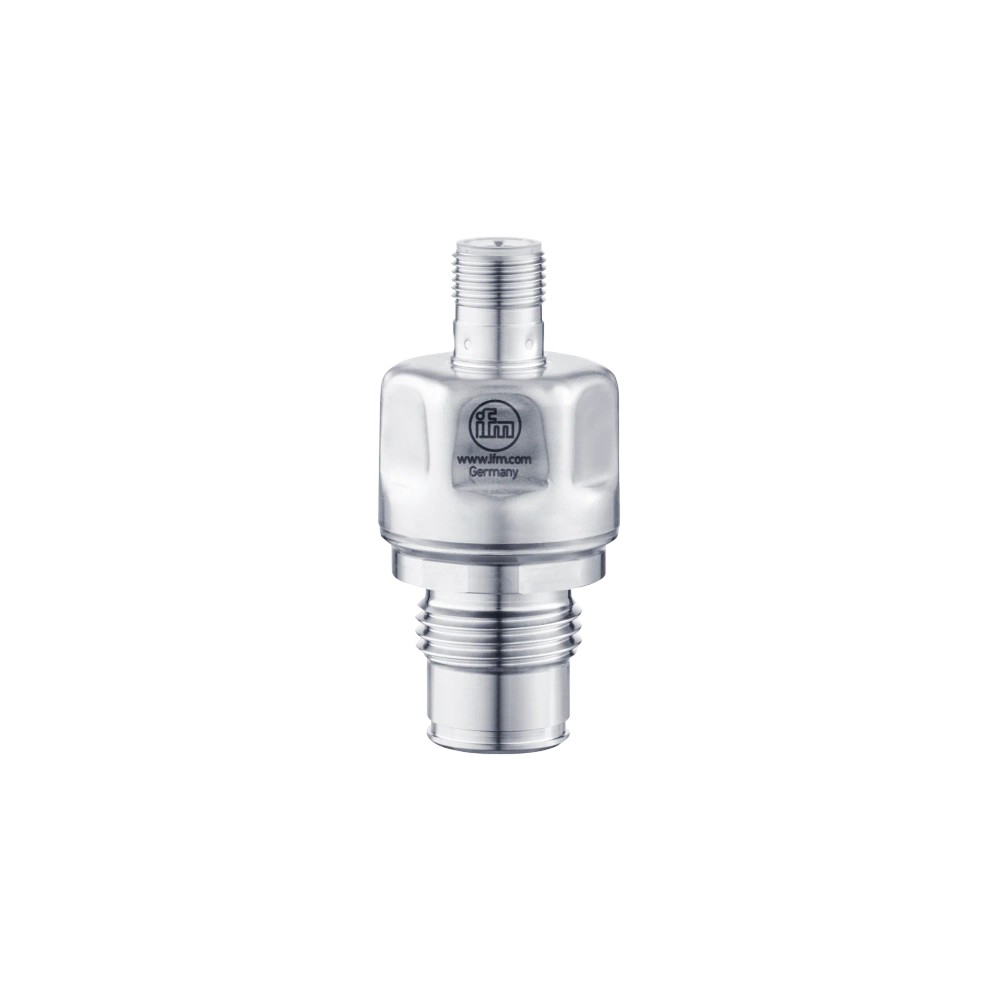

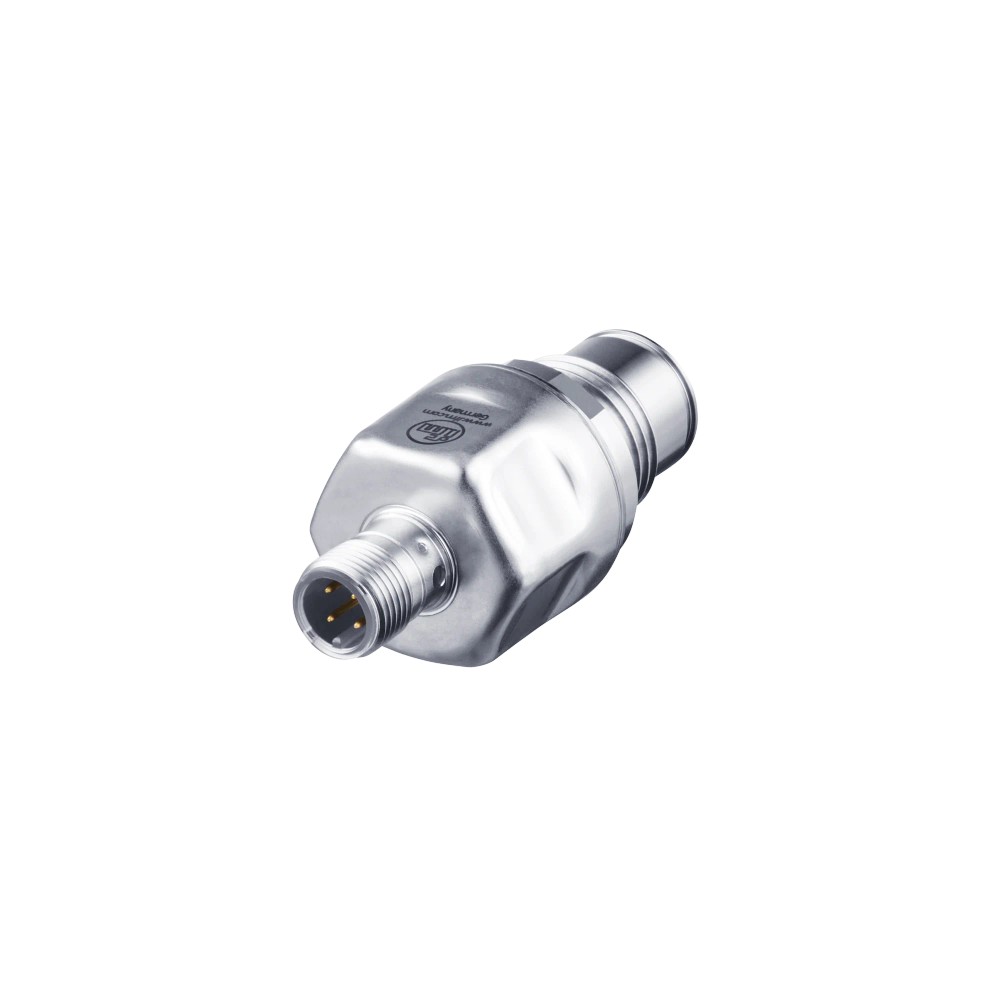

Imagem meramente ilustrativa

R$ 3.655,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PL1507
EAN: 4021179357074
NCM do produto: 90262090

Destaques do Produto Faixa -0,05 a 1 bar...mais

Fechar menu

Saiba mais sobre: "PL1507 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link 4-20mA G1/2"

Destaques do Produto

Faixa

-0,05 a 1 bar

Conexão

G 1/2

Saída

IO-Link / 4-20mA

Proteção

IP67/68/69

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PL1507 Alinhamento Frontal IO-Link 4-20mA G1/2

O sensor de pressão eletrônico PL1507 da IFM foi projetado para medições precisas de pressão relativa e vácuo em aplicações industriais exigentes. Com design de alinhamento frontal, ele minimiza o acúmulo de fluidos e garante higiene no processo. O dispositivo oferece versatilidade de integração através de saída analógica de 4-20 mA e interface digital IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PL1507
Faixa de Medição	-0,05...1 bar
Saída	4-20 mA / IO-Link
Conexão	G 1/2
Vedação	Frontal Metal
Proteção IP	IP67/68/69
Temperatura	-25...110 °C
Marca	ifm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de vácuo industrial.
Monitoramento de pressão relativa em linhas de líquidos e gases compatíveis.
Aplicações que exigem comunicação digital IO-Link para monitoramento de diagnóstico.

⚠ Considere outro se precisa de:

Aplicações com pressões nominais acima de 1 bar.
Processos onde a vedação metal sobre metal não é compatível com o fluido ou material da tubulação.
Instalações expostas a vibrações mecânicas extremas sem suporte adequado.

APLICAÇÕES E USO

Monitoramento de vácuo em sistemas de automação.
Controle de pressão em linhas de transporte de fluidos compatíveis com vedação metálica.
Aplicações de processo onde a vedação frontal é exigida para evitar contaminação do sensor.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PL1507 Alinhamento Frontal IO-Link 4-20mA G1/2, verifique estes pontos:

Quando escolher o PL1507

Escolha este modelo quando necessitar de um sensor de pressão robusto, com vedação frontal metálica para processos que exigem limpeza rigorosa e suporte a comunicação digital IO-Link na faixa de -0,05 a 1 bar.

Quando buscar alternativas

Busque alternativas se a faixa de pressão exceder 1 bar, se a conexão mecânica G 1/2 não for compatível com o seu sistema, ou se o processo exigir materiais de vedação elastoméricos específicos não presentes nesta versão.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-0,05...1 bar	Limite operacional nominal para a medição de pressão.
Tipo de pressão	Pressão relativa; vácuo	Modo de operação de referência para o transdutor.

Entradas/Saídas
Sinal de saída	Analógico 4...20 mA; IO-Link	Interfaces disponíveis para transmissão de dados de processo.

Dados mecânicos
Conexão de processo	G 1/2 rosca externa	Padrão mecânico de montagem na tubulação.
Vedação	Frontal metal sobre metal	Mecanismo de vedação para assegurar a integridade do processo.

Condições ambientais
Grau de proteção	IP 67; IP 68; IP 69	Resistência a penetração de contaminantes e limpeza.
Temperatura de operação	-25...110 °C	Faixa de temperatura ambiente e do fluido permitida.

COMPATIBILIDADE

Comunicação

• IO-Link

• Analógico 4-20 mA

Conexões

Elétrica Conector M12

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas IO-Link padrão	✓	O sensor possui interface nativa IO-Link para integração digital.
Ambientes de alta pressão (> 1 bar)	✗	A faixa de medição deste modelo é limitada a 1 bar.
Processos químicos agressivos	✓	Desde que compatíveis com o metal da vedação frontal.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PL1507 Alinhamento Frontal IO-Link 4-20mA G1/2

Certifique-se de que o sistema esteja despressurizado.
Verifique se a rosca de processo G 1/2 está limpa.
Posicione o sensor e rosqueie manualmente até o assento metálico.
Utilize chave adequada para o aperto final conforme torque recomendado.
Conecte o cabo M12 de acordo com o diagrama elétrico do manual.
Configure os parâmetros via IO-Link ou ajuste de escala, se necessário.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de pressão instável ou deslocada.	Acúmulo de detritos na face de medição.	Inspeção visual da membrana frontal após limpeza adequada.
Vazamento no ponto de conexão.	Falha na vedação G 1/2.	Verificação do aperto e integridade da rosca/vedação.
Valor de pressão não registrado no controlador (PLC).	Interrupção no sinal analógico (4-20mA).	Medição de corrente com multímetro no loop de corrente.
Falha de comunicação no software de supervisão.	Perda de comunicação IO-Link.	Verificação do cabo M12 e configuração de endereço no mestre IO-Link.

DOCUMENTAÇÃO TÉCNICA

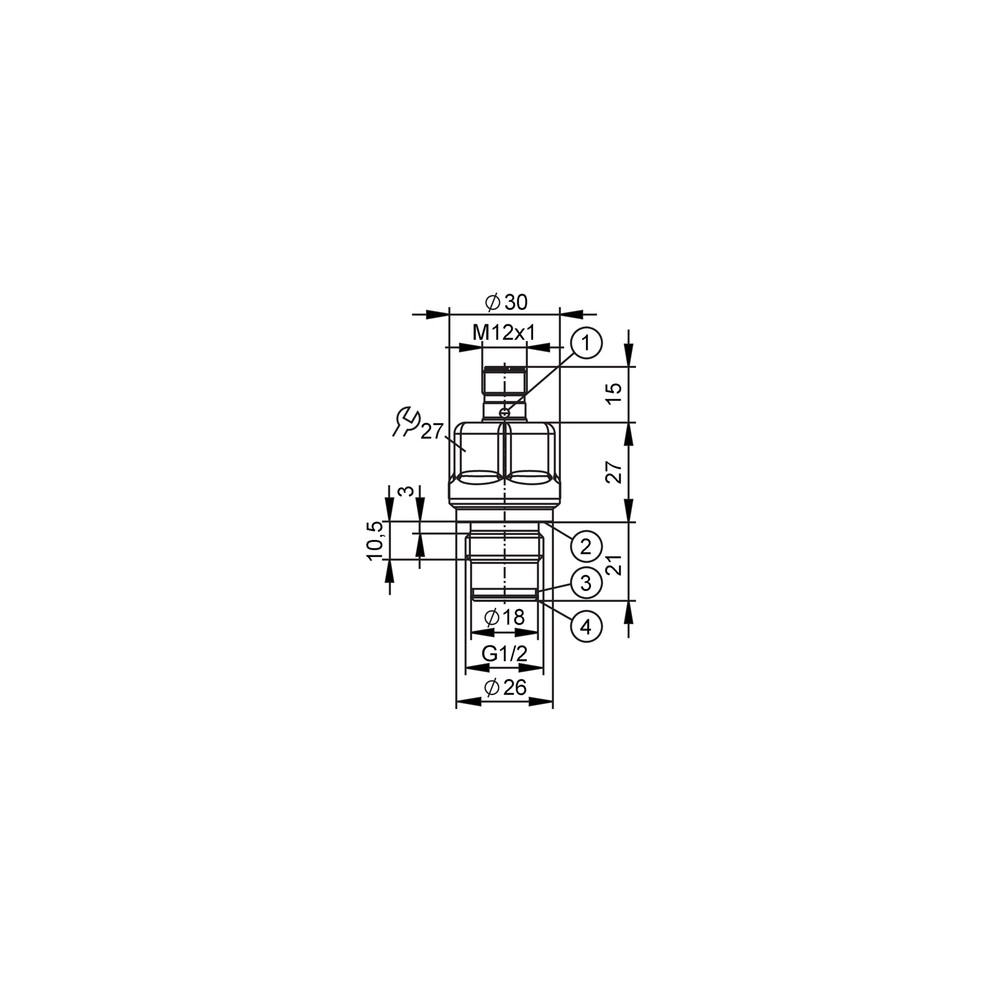

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor PL1507 e qual sua função principal?

O PL1507 é um sensor de pressão eletrônico com alinhamento frontal, ideal para medição de pressão relativa e vácuo em aplicações industriais que exigem alta precisão.

Quais são as especificações técnicas mais importantes deste sensor?

Ele oferece medição na faixa de -0,05 a 1 bar e conta com saídas configuráveis analógica (4-20 mA) e digital (IO-Link).

O sensor pode ser utilizado em qualquer aplicação de alta pressão?

Este modelo não é adequado para aplicações com pressões superiores a 1 bar ou que exijam materiais de vedação diferentes da configuração padrão metal sobre metal sem consulta prévia ao manual.

Existe alguma restrição de aplicação para este sensor?

Não, este modelo é específico para processos com vedação frontal metal sobre metal; o uso em processos incompatíveis com esse tipo de vedação pode causar falhas de estanqueidade.

Como diagnosticar falhas de leitura ou comunicação no sensor?

Um sintoma comum é a leitura errática ou falha na comunicação IO-Link, que pode ser causada por falha na alimentação ou interferência eletromagnética, verificável via diagnóstico no controlador.

Como verificar se a precisão do sensor foi comprometida?

Sintomas de desvio na medição podem indicar contaminação na face do sensor, o que deve ser verificado visualmente e através da comparação do sinal de saída com um manômetro padrão.

Este sensor é superior a modelos puramente analógicos?

O PL1507 é uma unidade integrada que combina medição analógica e digital (IO-Link) em um único dispositivo, sendo superior a sensores puramente analógicos devido à sua capacidade de diagnóstico remoto.

Como decidir entre este modelo e outros da série IFM?

A escolha entre modelos deve basear-se na faixa de pressão necessária; o PL1507 é otimizado para a faixa de -0,05 a 1 bar, sendo mais preciso nesta escala que sensores de faixas muito mais amplas.

Quais cuidados tomar na instalação?

A instalação deve garantir o correto torque na conexão G 1/2 e a integridade da vedação frontal, evitando ferramentas que possam danificar a face de medição.

Como funciona a procedência e o faturamento deste componente?

Este produto é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência oficial do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação serial industrial que permite a configuração e o diagnóstico de sensores de forma digital. (Ref.: IEC 61131-9)

Alinhamento Frontal

Design onde a membrana de medição está nivelada com a conexão de processo, evitando espaços mortos onde o fluido poderia acumular. (Ref.: Higiene Industrial)

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: Mecânica dos Fluidos)

Vedação Metal sobre Metal

Tipo de vedação mecânica que utiliza o contato direto entre superfícies metálicas usinadas para garantir a estanqueidade. (Ref.: Normas DIN)

Grau de Proteção IP69

Nível de proteção contra entrada de pó e água, especificamente contra jatos de água de alta pressão e alta temperatura. (Ref.: IEC 60529)
