Sensor de Pressão IFM PL1506 - IO-Link e Analógico

Pré-visualizar: PL1506 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link -0,125 a 2,5 bar

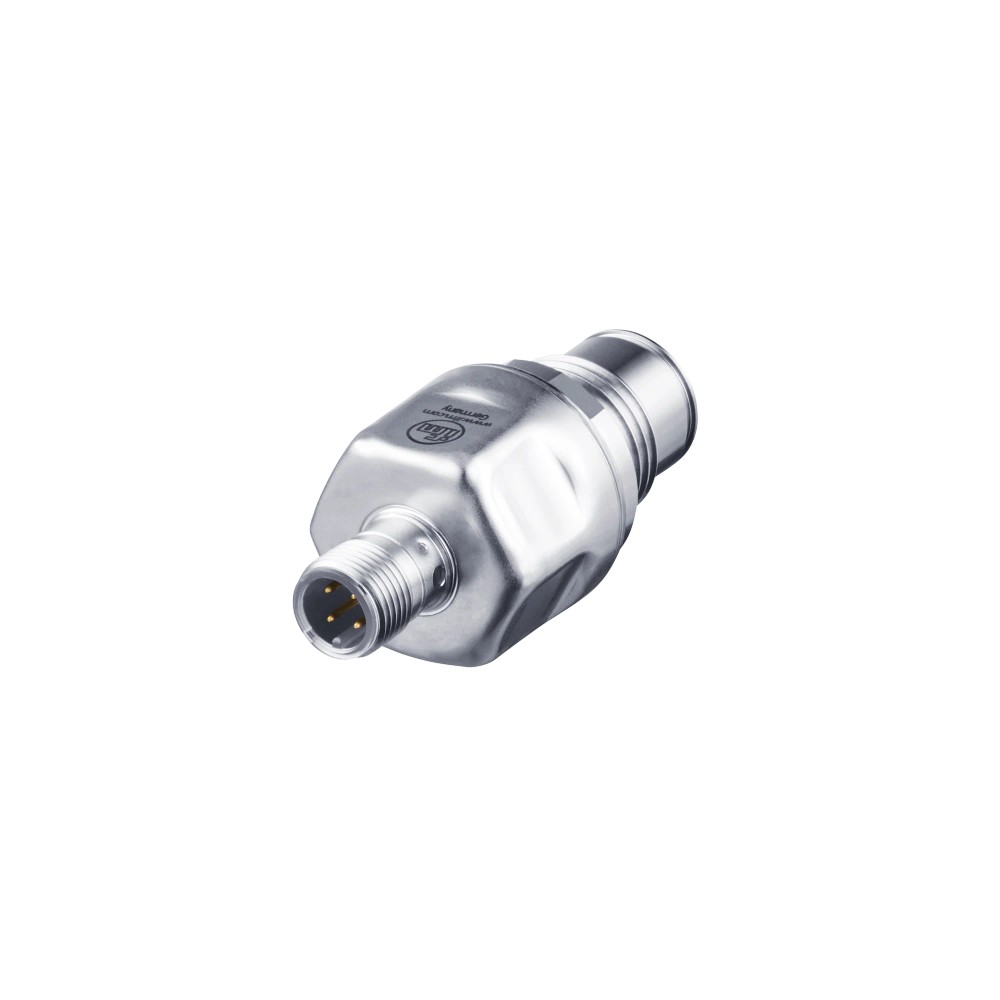

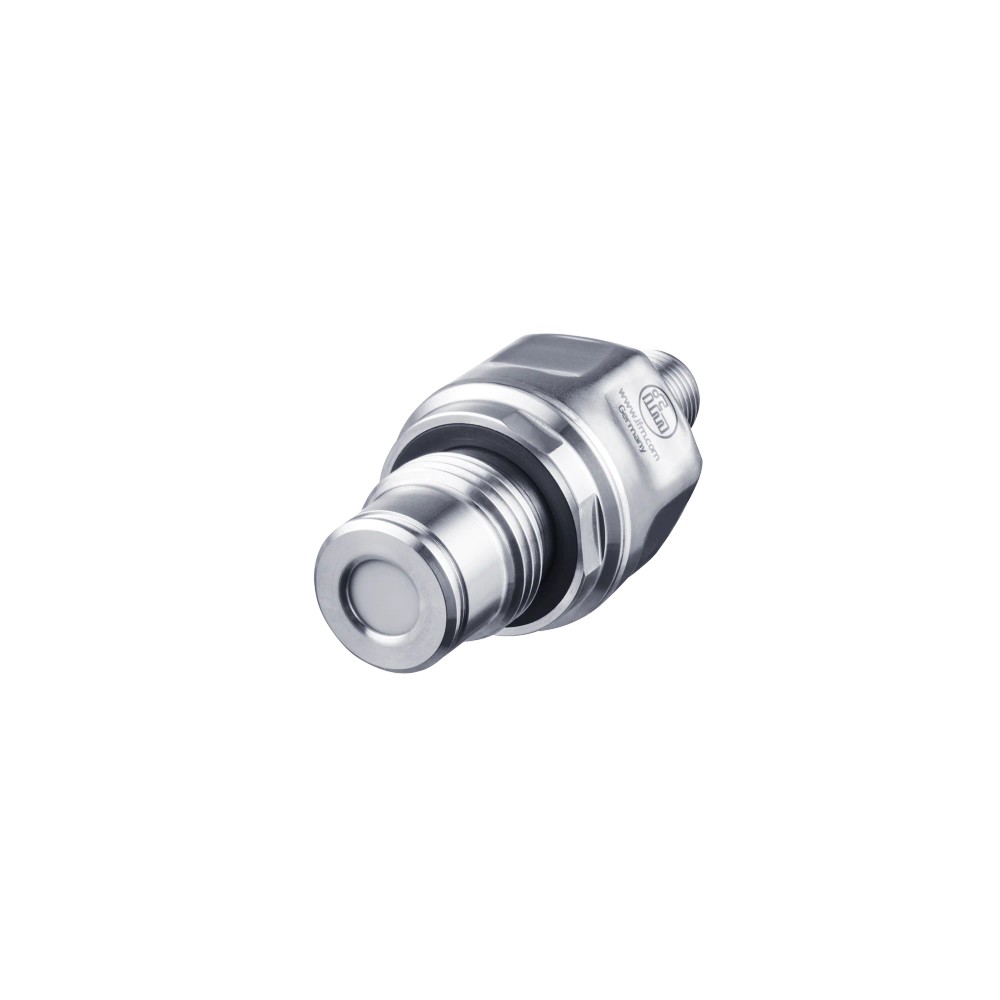

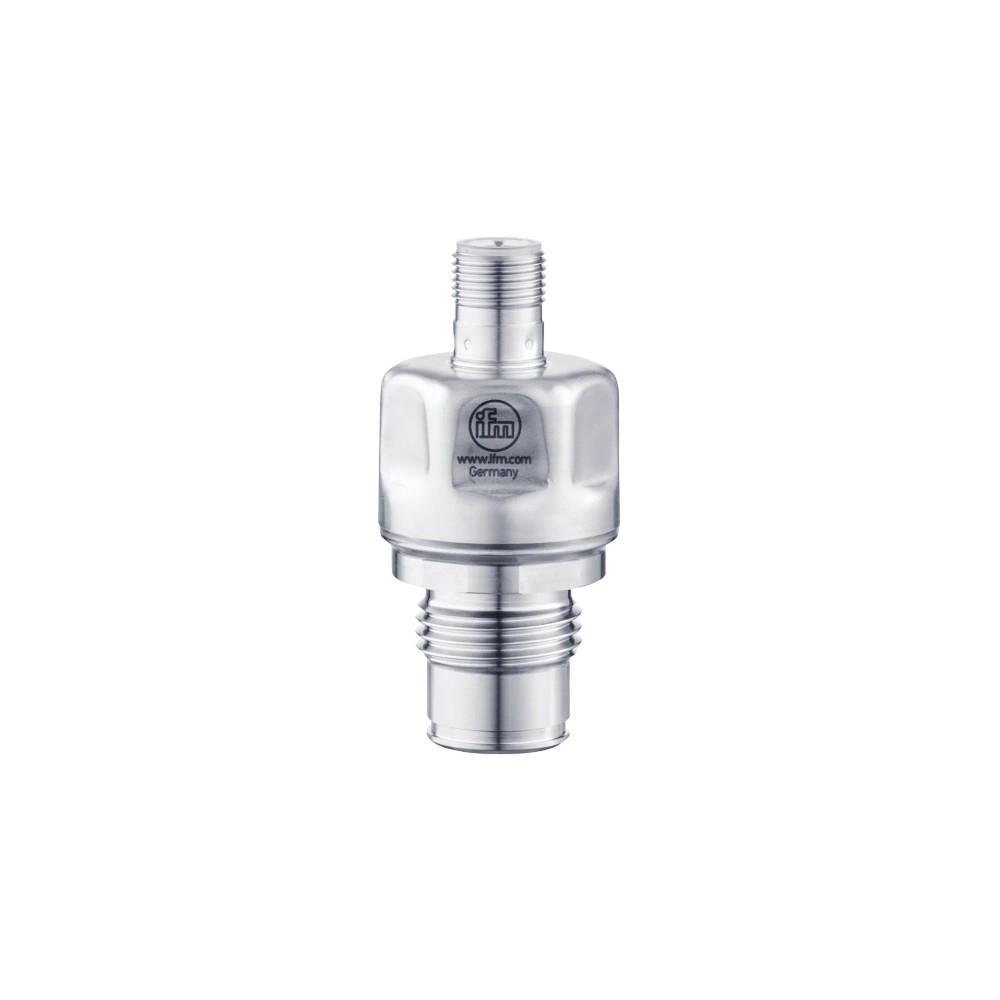

PL1506 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link -0,125 a 2,5 bar

Imagem meramente ilustrativa

R$ 3.508,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PL1506
EAN: 4021179332798
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão...mais

Fechar menu

Saiba mais sobre: "PL1506 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link -0,125 a 2,5 bar"

Destaques do Produto

Faixa de Pressão

-0,125 a 2,5 bar

Conexão

G 1/2

Protocolo

IO-Link / Analógico 4-20mA

Grau de Proteção

IP67 / IP68 / IP69

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PL1506 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link -0,125 a 2,5 bar

O sensor de pressão eletrônico IFM PL1506 é projetado para monitoramento preciso de pressão relativa e vácuo em uma faixa de -0,125 a 2,5 bar. Equipado com conexão de processo G 1/2 e montagem frontal metal sobre metal, ele garante alta durabilidade em processos industriais. Suporta comunicação via IO-Link e sinal analógico 4-20 mA, operando eficientemente sob condições severas com proteção IP67, IP68 e IP69.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PL1506
Marca	IFM
Faixa	-0,125 a 2,5 bar
Conexão	G 1/2
Saída	Analógico / IO-Link
Vedação	Metal sobre metal
Proteção	IP67/68/69
Temperatura	-25 a 110 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos industriais que necessitam de alinhamento frontal (flush mount)
Sistemas de automação baseados em protocolo IO-Link
Ambientes com requisitos de proteção IP67, IP68 e IP69

⚠ Considere outro se precisa de:

Aplicações com fluidos corrosivos incompatíveis com materiais da face de metal
Processos com temperaturas acima de 110 °C
Conexões de processo que não sejam G 1/2

APLICAÇÕES E USO

Monitoramento de pressão em tubulações industriais
Detecção de vácuo em sistemas de manuseio
Processos que exigem montagem frontal (flush) para evitar acúmulo de resíduos
Integração em sistemas de automação via IO-Link

COMO ESCOLHER

Antes de comprar o PL1506 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link -0,125 a 2,5 bar, verifique estes pontos:

Escolha este modelo se

Sua aplicação exige montagem alinhada (flush), medição de vácuo/pressão relativa, ou se você precisa de integração digital avançada via IO-Link.

Busque alternativa se

Sua conexão de processo não for G 1/2 ou se a temperatura do meio de operação for sistematicamente superior a 110 °C.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	-0,125 a 2,5 bar	Faixa operacional nominal do sensor
Tipo de pressão	Pressão relativa; vácuo	Modo de detecção física

Dados Elétricos
Sinal de saída	IO-Link; 4...20 mA; Analógico	Tipos de interface de comunicação disponíveis

Dados Mecânicos
Conexão de processo	G 1/2 rosca externa	Padrão de conexão mecânica
Vedação	Metal sobre metal	Tipo de selagem do processo

Condições Ambientais
Temperatura de operação	-25 a 110 °C	Faixa permitida para operação contínua
Grau de proteção	IP 67; IP 68; IP 69	Nível de resistência ambiental (padrão IEC)

COMPATIBILIDADE

Comunicação

• IO-Link

• 4...20 mA

Conexões

Elétrica Conector M12

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações com alta pressão (acima de 2.5 bar)	✗	A faixa de medição é limitada a 2.5 bar; sobrepressão pode danificar o sensor.
Ambientes com lavagem de alta pressão (IP69)	✓	O sensor é certificado com grau de proteção IP69, adequado para limpeza rigorosa.
Conexão de processo rosca NPT	✗	O sensor possui conexão G 1/2; requer adaptador para roscas NPT.

INSTALAÇÃO

Como instalar o PL1506 IFM - Sensor de Pressão IFM Alinhamento Frontal IO-Link -0,125 a 2,5 bar

Verifique a integridade da rosca G 1/2 no ponto de montagem.
Certifique-se de que a superfície de vedação esteja livre de detritos.
Rosqueie manualmente o sensor até o contato inicial.
Utilize uma chave adequada para realizar o aperto final conforme torque recomendado.
Conecte o cabo M12, garantindo que o acoplamento esteja firme e protegido.
Realize o comissionamento através do mestre IO-Link ou configuração analógica.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não responde ou não emite sinal	Falha na conexão elétrica ou ausência de alimentação	Verificar se a tensão de alimentação está entre 18-32V DC
Leituras inconsistentes ou desvios de zero	Acúmulo de resíduos na face do diafragma	Realizar inspeção visual e limpeza da face do sensor
Sinal analógico instável (4-20 mA)	Interferência eletromagnética ou cabeamento incorreto	Verificar aterramento e integridade do cabo blindado
Saturação da saída ou erro de faixa	Excesso de pressão aplicada no sistema	Comparar leitura do sensor com manômetro mecânico calibrado

DOCUMENTAÇÃO TÉCNICA

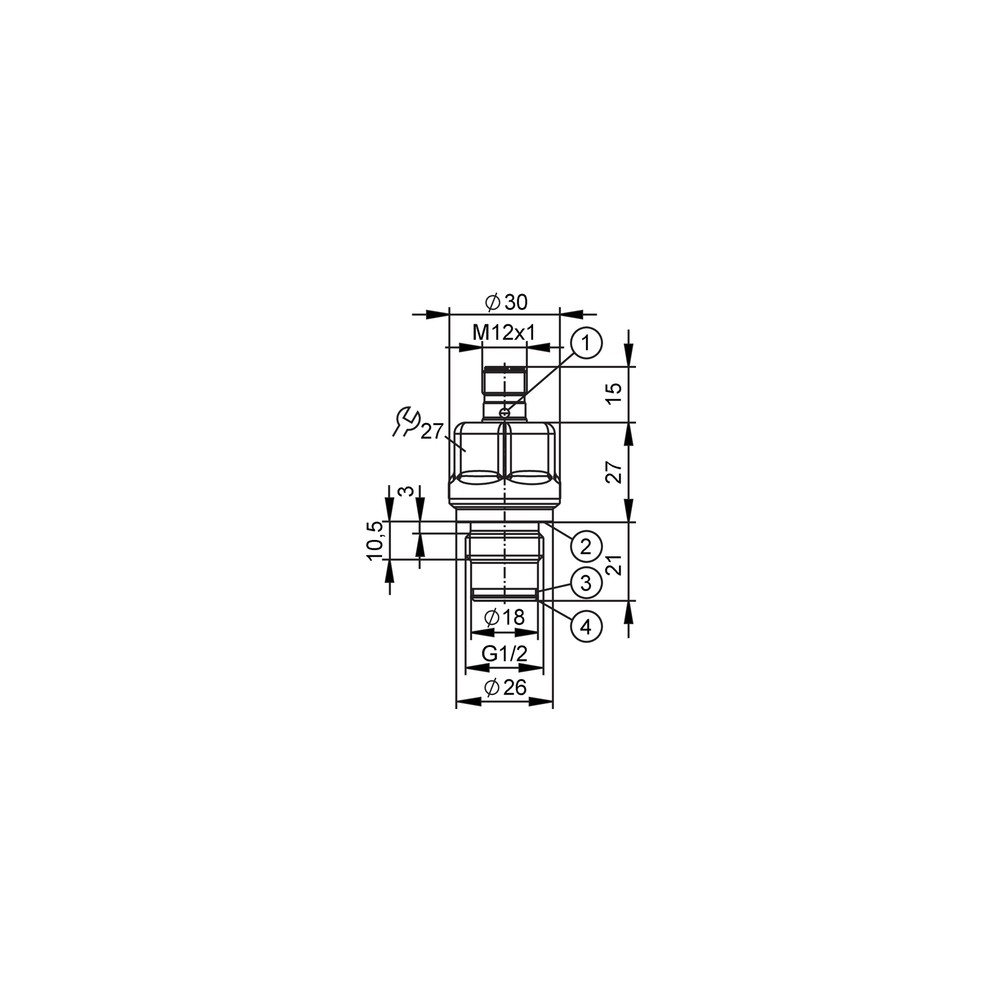

Folha de Dados Técnicos (PDF) (Datasheet) Desenho Técnico em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor PL1506 e qual a sua finalidade?

O PL1506 é um sensor de pressão eletrônico com alinhamento frontal, projetado para medir pressão relativa e vácuo em uma faixa de -0,125 a 2,5 bar, utilizando tecnologia IO-Link e sinal analógico.

Para quais aplicações industriais este sensor é indicado?

Este sensor é compatível com processos industriais que utilizam conexão G 1/2 e requerem monitoramento de pressão de precisão com integração via IO-Link ou sinal 4-20 mA.

Existe alguma restrição de aplicação para este sensor?

Não, este sensor não é compatível com fluidos que operam fora da faixa de temperatura de -25 a 110 °C ou com sistemas que utilizam conexões de processo diferentes de G 1/2.

Este modelo pode ser usado em qualquer tipo de vedação?

O PL1506 é projetado para montagem frontal metal sobre metal; ele não deve ser utilizado em aplicações que exijam vedação elastomérica específica sem a devida verificação de compatibilidade química.

O que fazer se o sensor não apresentar sinal de saída?

Se não houver sinal de saída, verifique primeiramente a tensão de alimentação (18-32V DC) e a integridade do cabo de conexão M12.

Como diagnosticar leituras instáveis ou incorretas?

Leituras imprecisas geralmente indicam acúmulo de resíduos no diafragma frontal ou estresse mecânico na conexão; inspecione a face do sensor e limpe conforme necessário.

Devo optar por este sensor eletrônico ou por um manômetro mecânico?

Este é um sensor eletrônico de alta precisão com comunicação digital; comparado a manômetros mecânicos, ele oferece diagnósticos avançados e repetibilidade superior, embora exija alimentação elétrica.

Este produto é vendido como um kit ou requer componentes adicionais?

Sim, o PL1506 é um equipamento autônomo. O uso de kits depende de requisitos específicos de montagem, como adaptadores de processo, que devem ser adquiridos conforme o seu layout de instalação.

Quais os cuidados básicos na instalação do sensor?

Para a instalação, certifique-se de que a rosca G 1/2 esteja limpa e aplique o torque especificado no manual para evitar danos à vedação metal-metal.

Como verificar a procedência deste dispositivo?

A origem e procedência seguem os padrões de qualidade do fabricante IFM, sendo um dispositivo certificado para operação industrial contínua conforme especificado no datasheet.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a troca de dados bidirecional entre sensores e controladores. (Ref.: Interface de comunicação)

Alinhamento Frontal

Design onde a membrana do sensor é exposta ao processo, eliminando cavidades onde fluidos podem acumular. (Ref.: Aplicação de montagem)

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

IP69

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção)

Vedação Metal sobre Metal

Método de estanqueidade sem juntas elastoméricas, ideal para ambientes higiênicos. (Ref.: Dados mecânicos)
