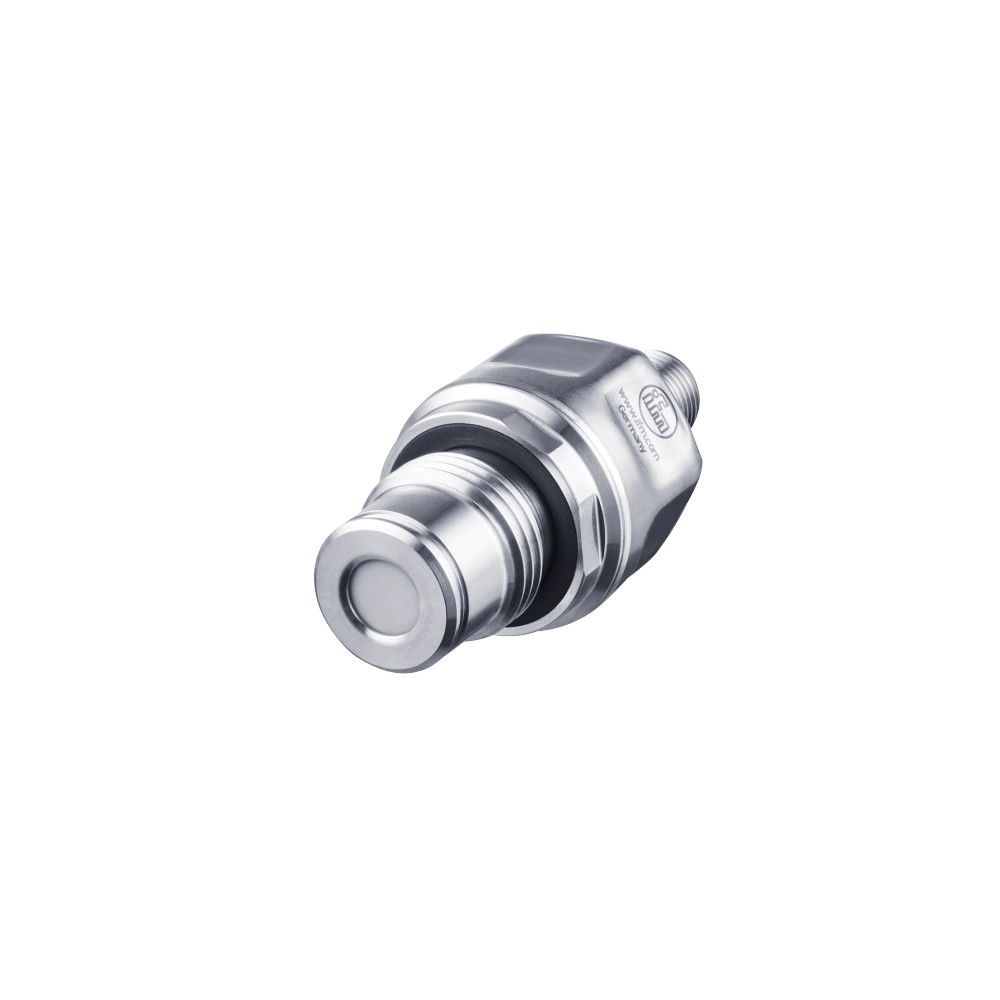

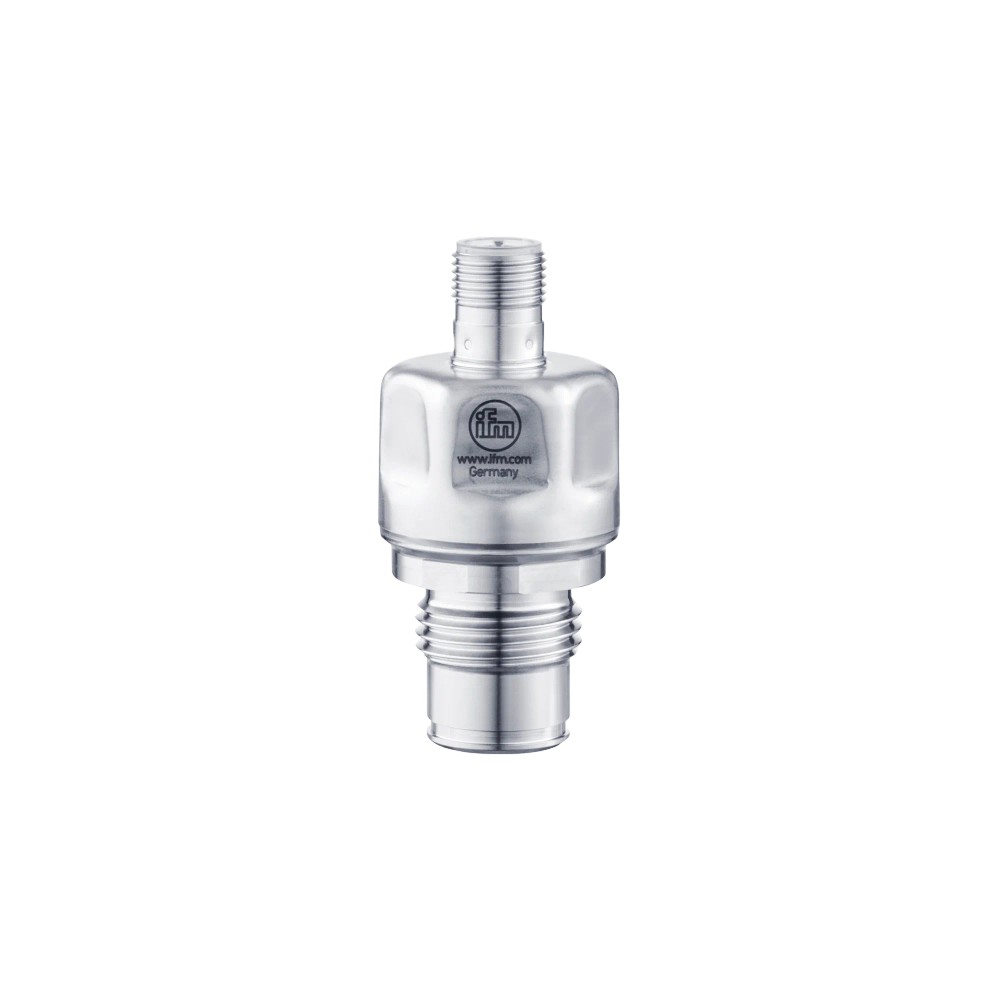

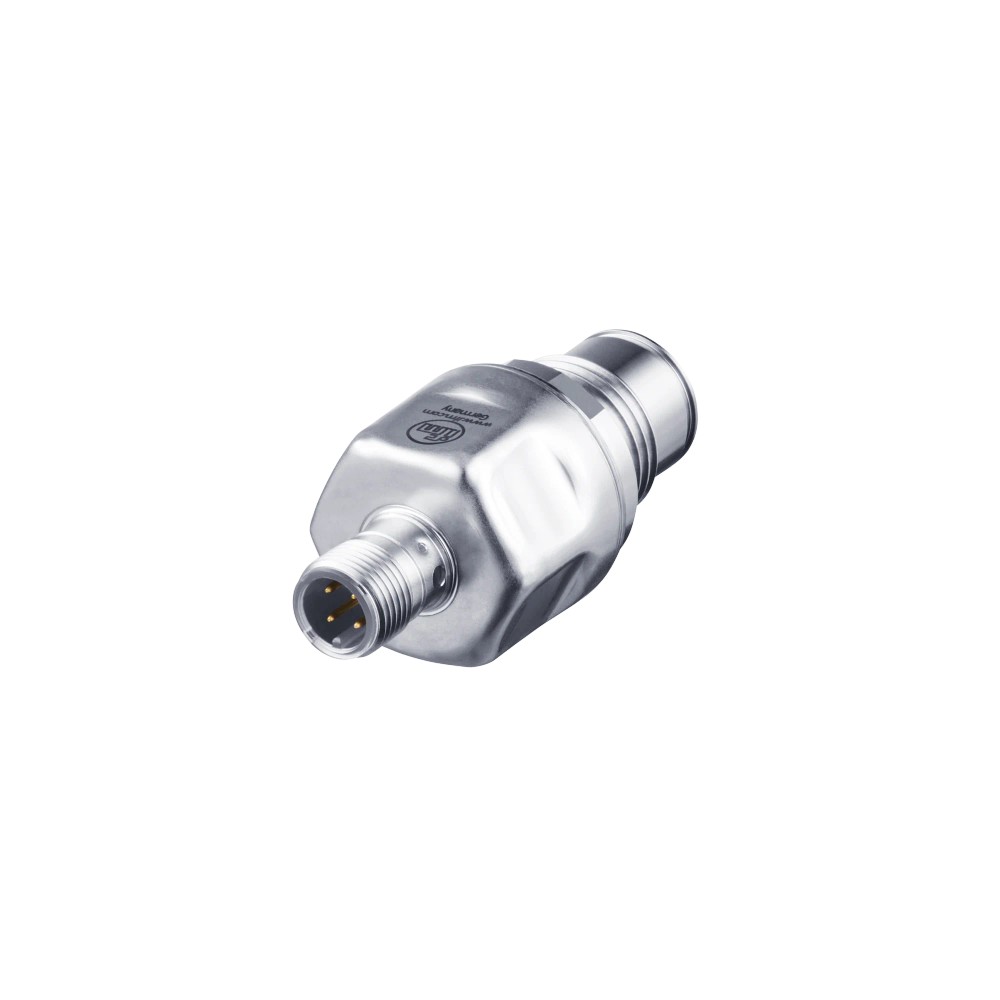

Sensor de Pressão IFM PL1504 - Alinhamento Frontal

Pré-visualizar: PL1504 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar IO-Link

PL1504 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar IO-Link

Imagem meramente ilustrativa

R$ 3.508,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PL1504
EAN: 4021179332781
NCM do produto: 90262090

Destaques do Produto Faixa -1...10 bar...mais

Fechar menu

Saiba mais sobre: "PL1504 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar IO-Link"

Destaques do Produto

Faixa

-1...10 bar

Medição

Pressão relativa e vácuo

Saída

4...20 mA e IO-Link

Processo

G 1/2 rosca externa

Temperatura de operação

-25...110 °C

Vedação frontal

Metal sobre metal

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão ifm PL1504 com alinhamento frontal, -1 a 10 bar, IO-Link e saída 4...20 mA

O ifm PL1504 é um sensor eletrônico para medição de pressão relativa e vácuo, com alinhamento frontal. Sua faixa de medição é de -1 a 10 bar, com escala ajustável de 1:5. Oferece saída analógica de 4...20 mA e comunicação IO-Link, além de conexão de processo G 1/2 com rosca externa.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor eletrônico de pressão de alinhamento frontal
Faixa de medição	-1...10 bar; -14,5...145 psi; -0,1...1 MPa
Tipo de pressão	Pressão relativa e vácuo
Escala	Ajustável; 1:5
Conexão de processo	G 1/2, rosca externa
Sinais	Analógico 4...20 mA e IO-Link
Temperatura de operação	-25...110 °C
Grau de proteção	IP 67, IP 68 e IP 69
Vedação	Frontal metal sobre metal
Identificação	SKU PL1504; GTIN 4021179332781

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de monitoramento de pressão relativa ou vácuo dentro da faixa de -1 a 10 bar.
Instalações cujo ponto de processo aceite conexão G 1/2 com rosca externa e alinhamento frontal.
Sistemas que possam receber sinal analógico 4...20 mA ou utilizar comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar se a pressão do processo exceder a faixa de medição de -1 a 10 bar.
Não selecionar quando o ponto de montagem exigir um tipo de conexão de processo diferente de G 1/2 rosca externa, sem adaptador compatível especificado.
Não considerar a saída 4...20 mA ou IO-Link como compatível com uma entrada de controle sem verificar os requisitos elétricos e de comunicação do sistema receptor.

APLICAÇÕES E USO

Monitoramento de pressão relativa em processo dentro da faixa de -1 a 10 bar, com conexão de processo G 1/2 externa. A adequação depende da compatibilidade do fluido e das condições de processo, que não estão detalhadas nos dados fornecidos.
Medição de vácuo dentro da faixa especificada, em sistemas que aceitem a conexão frontal metal sobre metal.
Integração em sistemas que utilizem entrada analógica 4...20 mA ou comunicação IO-Link; a compatibilidade do controlador ou mestre deve ser confirmada antes da instalação.
Operação em ambientes dentro de -25...110 °C e com grau de proteção requerido compatível com as classificações IP indicadas. A adequação a condições específicas depende das condições de montagem e uso definidas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão ifm PL1504 com alinhamento frontal, -1 a 10 bar, IO-Link e saída 4...20 mA, verifique estes pontos:

Escolha o PL1504 quando

A aplicação exigir medição de pressão relativa ou vácuo dentro da faixa informada, conexão de processo G 1/2 externa e saída analógica 4...20 mA ou comunicação IO-Link.

Avalie outra configuração quando

A pressão esperada estiver fora da faixa de -1 a 10 bar, a conexão do processo não corresponder a G 1/2 externa ou o sistema exigir sinais e interfaces diferentes dos especificados. Confirme no datasheet os requisitos elétricos e de integração que não constam neste resumo.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	ifm	Marca informada no anúncio.
Modelo e SKU	PL1504	Código do produto para identificação e seleção.
GTIN	4021179332781	Identificador comercial informado.
Tipo de produto	Sensor de pressão eletrônico de alinhamento frontal	Descrição da categoria funcional do equipamento.

Medição e faixa de pressão
Faixa de medição	-1...10 bar; -14,5...145 psi; -0,1...1 MPa	Faixa nominal informada para medição de pressão.
Tipo de pressão	Pressão relativa e vácuo	Tipos de medição declarados para o produto.
Escala	Ajustável; 1:5	Relação de ajuste da escala informada; consulte o datasheet para condições de configuração.

Saídas e comunicação
Sinal de saída	Analógico 4...20 mA; IO-Link	Interfaces declaradas no anúncio; detalhes elétricos e de parametrização devem ser consultados no datasheet.

Conexão de processo e vedação
Conexão de processo	G 1/2 rosca externa	Interface mecânica para conexão ao processo.
Vedação	Frontal metal sobre metal	Tipo de vedação indicado para a conexão frontal.
Aplicação de montagem	Alinhamento frontal	Configuração declarada para a instalação do sensor.

Condições ambientais
Temperatura de operação	-25...110 °C	Limites de temperatura de operação informados.
Grau de proteção	IP 67; IP 68; IP 69	Graus de proteção indicados no anúncio; observar condições de ensaio e instalação do fabricante.

Dados físicos e classificação
Peso	113,97 g	Valor disponível nos dados do catálogo.
NCM	9026.20.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link; confirme os requisitos do mestre e a configuração do sistema no datasheet do fabricante.

Conexões

Elétrica Saída analógica 4...20 mA e comunicação IO-Link. O tipo de conector, pinagem, alimentação e detalhes de ligação não estão especificados nos dados fornecidos; consulte o datasheet antes da instalação.

Processo G 1/2 com rosca externa; vedação frontal metal sobre metal.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema que recebe sinal analógico 4...20 mA e opera dentro da faixa de medição especificada.	✓	A saída analógica 4...20 mA e a faixa de -1 a 10 bar estão informadas para o PL1504; confirme os requisitos elétricos do receptor.
Sistema de automação com comunicação IO-Link compatível.	✓	IO-Link está listado como sinal de saída; os requisitos do mestre e da configuração devem ser confirmados no datasheet.
Ponto de processo com conexão G 1/2 rosca externa e montagem frontal compatível.	✓	A conexão de processo e a vedação frontal metal sobre metal correspondem às especificações do produto.
Aplicação com pressão fora de -1 a 10 bar.	✗	A condição está fora da faixa de medição indicada para o PL1504.
Instalação que exige conexão de processo diferente de G 1/2 rosca externa, sem adaptação validada.	✗	A conexão especificada para este sensor é G 1/2 rosca externa; outra interface não é confirmada pelos dados disponíveis.

INSTALAÇÃO

Como instalar o Sensor de Pressão ifm PL1504 com alinhamento frontal, -1 a 10 bar, IO-Link e saída 4...20 mA

Confirme que a faixa de pressão prevista está entre -1 e 10 bar e que a aplicação envolve pressão relativa ou vácuo.
Verifique se o ponto de montagem aceita conexão G 1/2 com rosca externa e vedação frontal metal sobre metal.
Consulte o datasheet para confirmar requisitos do fluido, condições de processo e limites de instalação antes da montagem.
Instale o sensor na conexão compatível, respeitando as instruções do fabricante para montagem e vedação; os dados fornecidos não especificam torque de aperto.
Antes de energizar, confira no datasheet o tipo de conexão elétrica, pinagem e alimentação, que não constam nos dados disponíveis.
Conecte a saída 4...20 mA ou integre por IO-Link conforme os requisitos do sistema receptor; depois, valide a leitura no intervalo de operação.

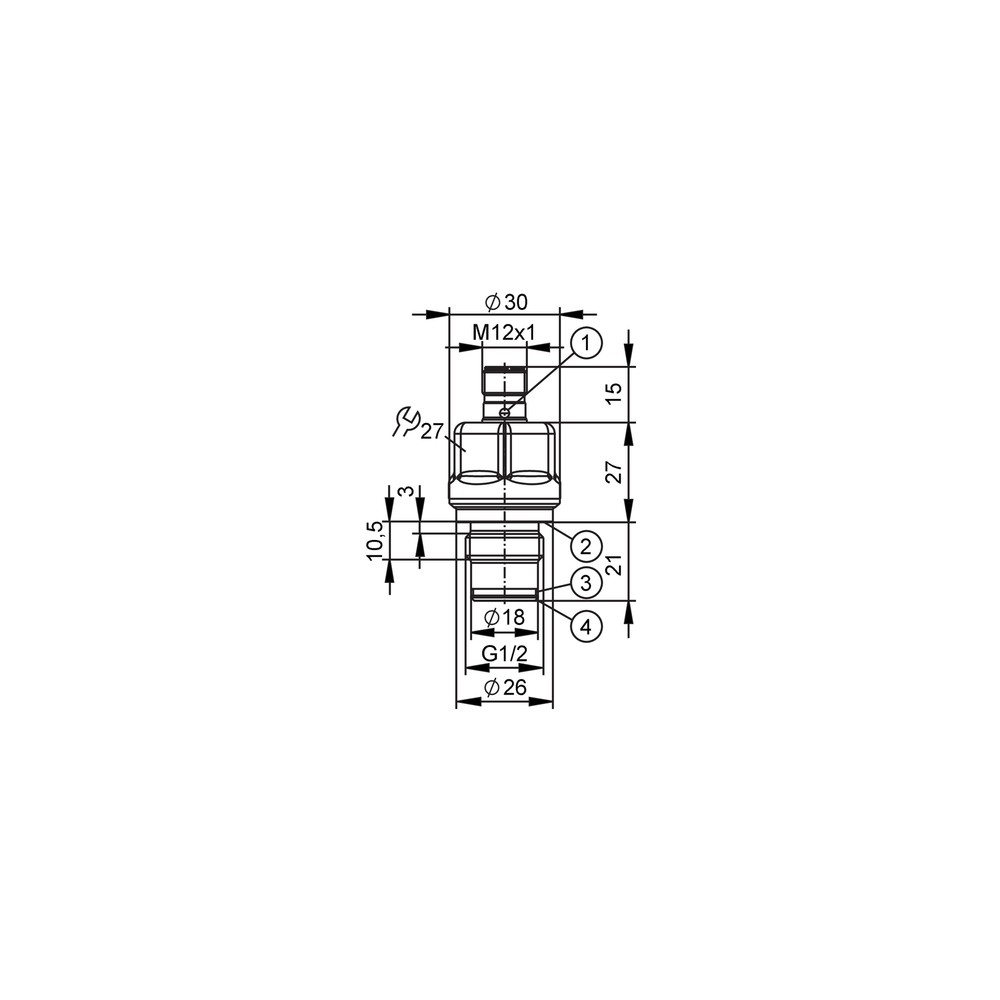

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de pressão ausente no controlador.	Circuito de saída, alimentação ou entrada do controlador incompatível ou com ligação incorreta; os detalhes elétricos não estão disponíveis nos dados resumidos.	Compare alimentação, ligação e configuração da entrada com o datasheet do PL1504 e verifique separadamente o circuito 4...20 mA.
Valor indicado não acompanha a pressão do processo.	Pressão aplicada fora da faixa especificada ou integração/configuração incorreta do sinal analógico ou IO-Link.	Verifique a pressão de referência e confirme que está entre -1 e 10 bar; confira também a escala configurada e o método de leitura.
Vazamento na montagem do sensor.	Conexão G 1/2, assentamento frontal ou vedação metal sobre metal incompatíveis com o ponto de montagem, ou montagem fora das instruções do fabricante.	Inspecione a rosca, o assentamento das superfícies e a compatibilidade da conexão; consulte o datasheet para o procedimento de montagem.
Comunicação IO-Link não estabelecida.	Mestre, ligação ou configuração de comunicação não compatíveis ou incorretos.	Confirme que o sistema utiliza IO-Link e valide ligação, configuração e requisitos do mestre conforme o datasheet do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PL1504 em português (Datasheet) Desenho em escala PL1504 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PL1504 e para que serve?

É um sensor eletrônico de pressão de alinhamento frontal para medir pressão relativa e vácuo. A faixa especificada é de -1 a 10 bar.

Com quais conexões de processo ele pode ser instalado?

O PL1504 tem conexão G 1/2 com rosca externa e vedação frontal metal sobre metal. Confirme que o ponto de montagem corresponde a essa interface.

O que acompanha o produto?

Os dados fornecidos não informam acessórios ou itens inclusos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo do fornecimento.

Ele funciona com qualquer entrada analógica ou mestre IO-Link?

Não é possível afirmar compatibilidade universal. O sensor oferece saída de 4...20 mA e IO-Link, mas a alimentação, a ligação e os requisitos do receptor ou mestre devem ser conferidos no datasheet.

Serve para medir pressões acima de 10 bar?

Não, a faixa de medição informada termina em 10 bar. Para pressões acima desse limite, selecione um sensor cuja faixa nominal cubra a condição do processo.

Posso usar o PL1504 com uma conexão de processo diferente de G 1/2?

A conexão especificada é G 1/2 com rosca externa. Os dados disponíveis não confirmam compatibilidade com outras conexões nem com adaptadores específicos.

O sinal fica em zero ou não aparece: o que devo verificar antes de trocar o sensor?

Verifique primeiro a alimentação, a ligação e a entrada do controlador conforme o datasheet, além de confirmar se a pressão aplicada está dentro da faixa de medição. Os dados fornecidos não incluem pinagem ou diagnóstico de falhas detalhado.

A pressão indicada parece incorreta; como faço uma checagem inicial?

Compare a pressão do processo com uma referência adequada e confirme se a escala ajustável foi configurada corretamente. Verifique também se o valor está dentro da faixa de -1 a 10 bar.

Devo comprar o PL1504 ou um sensor com outra faixa?

Escolha o PL1504 se a aplicação for de pressão relativa ou vácuo dentro de -1 a 10 bar e exigir conexão G 1/2 externa. Se a faixa de processo ou a conexão diferir, procure uma versão que atenda esses requisitos.

Que cuidados devo tomar na instalação?

Confirme a compatibilidade da conexão G 1/2 e da vedação frontal metal sobre metal, e consulte o datasheet para os requisitos de montagem e ligação elétrica. Os dados disponíveis não especificam torque, ferramenta ou pinagem.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente de referência. (Ref.: tipo de pressão: pressão relativa)

Vácuo

Condição de pressão inferior à referência ambiente, dentro da faixa de medição aplicável. (Ref.: tipo de pressão: vácuo; faixa de -1...10 bar)

IO-Link

Interface de comunicação indicada para integração do sensor com sistemas compatíveis; requisitos do mestre devem ser verificados no datasheet. (Ref.: sinal de saída: IO-Link)

Sinal 4...20 mA

Saída analógica de corrente indicada para transmitir a medição a um sistema receptor compatível. (Ref.: sinal de saída: 4...20 mA)

Vedação metal sobre metal

Tipo de vedação frontal indicado para a conexão do sensor; a montagem deve respeitar as instruções do fabricante. (Ref.: vedação: frontal metal sobre metal)
