Sensor de Pressão IFM PL1503 - Alinhamento Frontal

Pré-visualizar: PL1503 IFM - Sensor de Pressão IFM Alinhamento frontal -1 a 25 bar IO-Link

PL1503 IFM - Sensor de Pressão IFM Alinhamento frontal -1 a 25 bar IO-Link

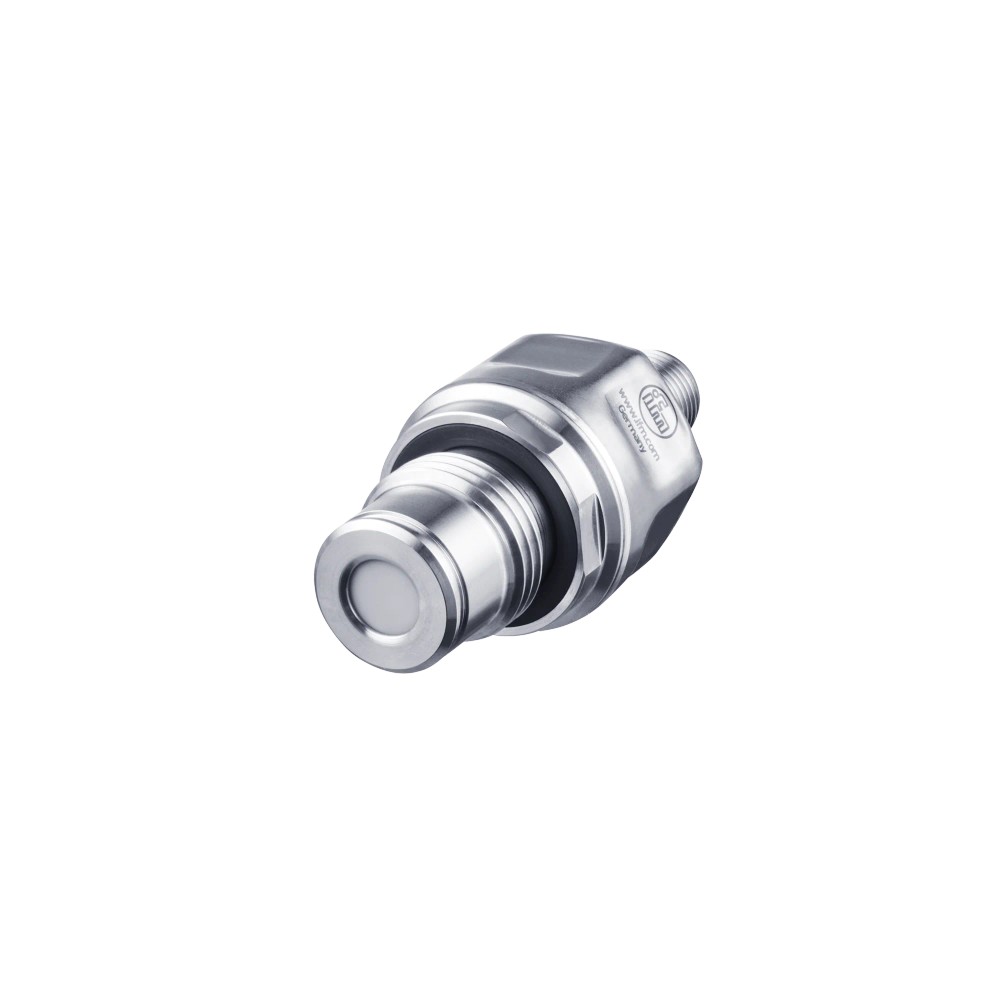

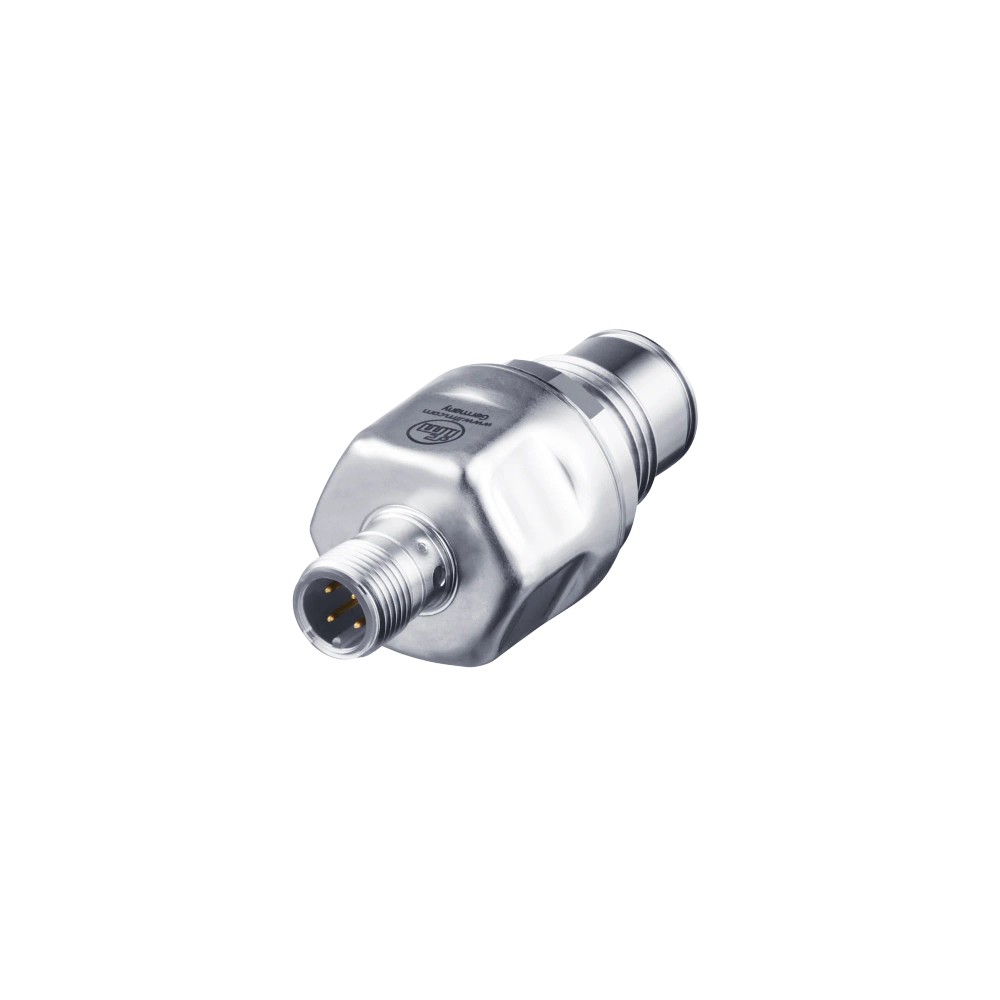

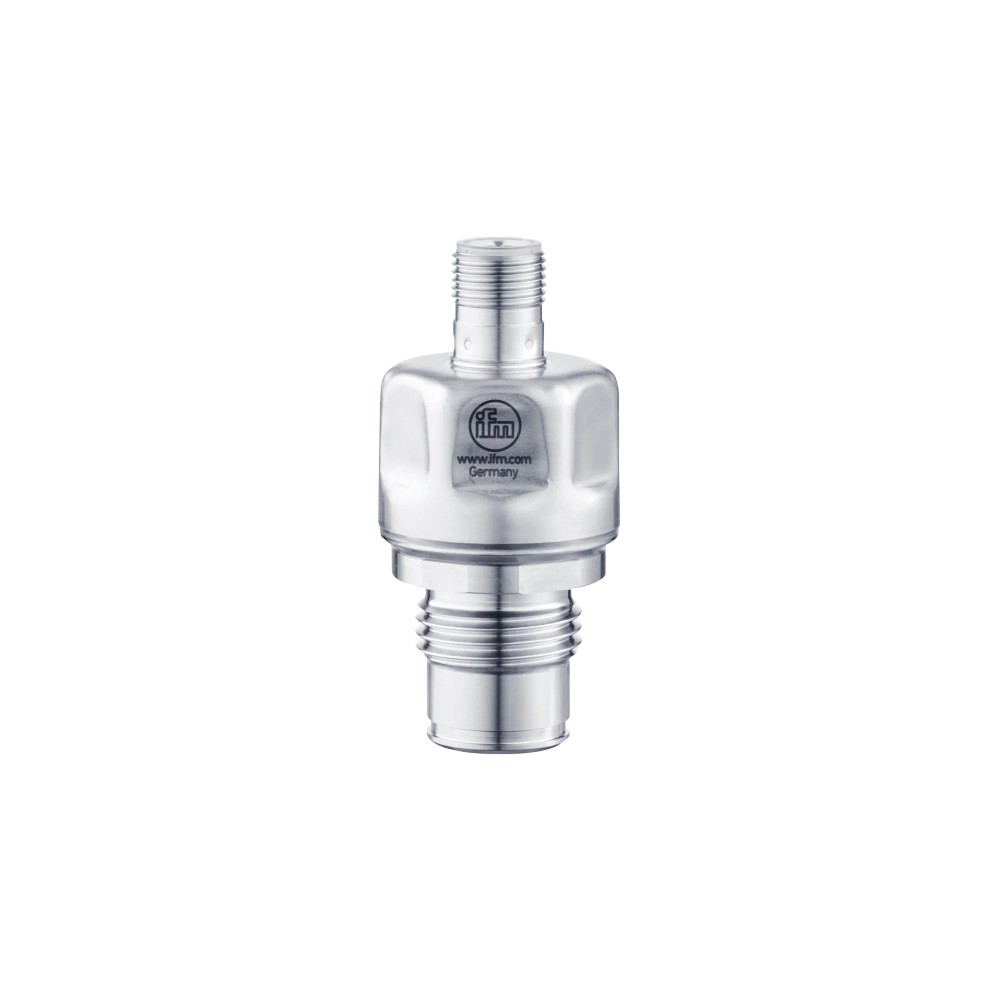

Imagem meramente ilustrativa

R$ 3.508,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PL1503
EAN: 4021179332811
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PL1503 IFM - Sensor de Pressão IFM Alinhamento frontal -1 a 25 bar IO-Link"

Destaques do Produto

Faixa de medição

-1 a 25 bar

Conexão de processo

G 1/2 rosca externa

Saída

4 a 20 mA e IO-Link

Temperatura de operação

-25 a 110 °C

Vedação

Frontal metal sobre metal

Proteção

IP 67, IP 68 e IP 69

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PL1503, alinhamento frontal, -1 a 25 bar, IO-Link

O IFM PL1503 é um sensor eletrônico para medição de pressão relativa e vácuo. Possui faixa de medição de -1 a 25 bar, conexão de processo G 1/2 externa e saída analógica de 4 a 20 mA com escala ajustável, além de IO-Link. A vedação frontal é metal sobre metal e o grau de proteção informado é IP 67, IP 68 e IP 69.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PL1503
Tipo	Sensor eletrônico de pressão, alinhamento frontal
Faixa de medição	-1 a 25 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1/2 rosca externa
Sinais de saída	Analógico 4 a 20 mA e IO-Link
Ajuste da escala de corrente	1:5
Temperatura de operação	-25 a 110 °C
Grau de proteção	IP 67, IP 68 e IP 69
Vedação	Frontal metal sobre metal

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em sistemas cujo ponto de operação esteja dentro da faixa de -1 a 25 bar.
Instalações que aceitem conexão de processo G 1/2 externa e vedação frontal metal sobre metal.
Sistemas que recebam sinal analógico de 4 a 20 mA ou utilizem IO-Link, respeitando a interface elétrica indicada no datasheet.
Aplicações com temperatura de operação entre -25 e 110 °C.

⚠ Considere outro se precisa de:

Não selecione para uma faixa de pressão que ultrapasse -1 a 25 bar.
Não selecione se a conexão de processo exigida não for compatível com G 1/2 rosca externa.
Não selecione quando o processo exigir uma vedação diferente da frontal metal sobre metal sem confirmar a solução adequada no catálogo do fabricante.

APLICAÇÕES E USO

Aplicação especificada: medição de pressão relativa e vácuo, dentro da faixa de -1 a 25 bar; a ficha não identifica setores ou fluidos específicos.
Possibilidade de uso: integração a sistemas com entrada analógica de 4 a 20 mA ou IO-Link, desde que a interface elétrica do sistema corresponda às especificações completas do fabricante.
A instalação deve respeitar a conexão G 1/2 externa, a vedação frontal metal sobre metal e a temperatura de operação de -25 a 110 °C.
A ficha não detalha compatibilidade com fluidos, materiais molhados ou condições específicas de processo; confirme esses requisitos no datasheet antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PL1503, alinhamento frontal, -1 a 25 bar, IO-Link, verifique estes pontos:

Escolha o PL1503 quando

A medição necessária for de pressão relativa ou vácuo, dentro de -1 a 25 bar, e a instalação aceitar conexão G 1/2 externa e vedação frontal metal sobre metal.

Avalie outro modelo quando

A faixa de pressão, conexão de processo, tipo de vedação ou condições de operação exigidas diferirem das especificações informadas. Compare esses requisitos com o datasheet oficial antes de definir outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo / SKU	PL1503	Código do produto.
GTIN	4021179332811	Identificador comercial informado na ficha.
Tipo de produto	Sensor eletrônico de pressão de alinhamento frontal	Descrição funcional do produto.
Função	Alinhamento frontal	Característica indicada nos dados do anúncio.

Medição
Faixa de medição	-1 a 25 bar; -14,5 a 362,6 psi; -0,1 a 2,5 MPa	Faixa nominal informada para as unidades apresentadas.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados na ficha.

Saídas e comunicação
Sinal de saída	Sinal analógico; IO-Link; 4 a 20 mA	Interfaces de saída informadas para o produto.
Escala da saída de corrente	Ajustável 1:5	Relação de ajuste indicada para o sinal de 4 a 20 mA.

Conexão e vedação de processo
Conexão de processo	G 1/2 rosca externa	Tipo de conexão mecânica especificado.
Vedação	Vedação frontal metal sobre metal	Construção de vedação informada; verifique sua adequação ao processo.

Condições ambientais
Temperatura de operação	-25 a 110 °C	Intervalo de operação informado na ficha.
Grau de proteção	IP 67, IP 68 e IP 69	Classes de proteção declaradas; condições específicas de ensaio devem ser consultadas na documentação do fabricante.

Dados de identificação e massa
Peso	114,32 g	Valor registrado no conjunto de dados do produto.
NCM	9026.20.90	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• IO-Link; a versão e os parâmetros de comunicação não estão especificados nos dados fornecidos.

• Sinal analógico de 4 a 20 mA, com escala ajustável 1:5.

Conexões

Elétrica O produto oferece saída analógica de 4 a 20 mA e IO-Link. Tipo de conector, pinagem, tensão de alimentação e esquema de ligação não constam nos dados fornecidos; consulte o datasheet do fabricante.

Processo G 1/2 rosca externa; vedação frontal metal sobre metal.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com entrada analógica compatível com sinal de 4 a 20 mA.	✓	O sensor informa saída analógica de 4 a 20 mA; confirme a ligação e os requisitos elétricos no datasheet.
Sistema que utilize IO-Link.	✓	IO-Link é informado como sinal de saída; os detalhes de versão e configuração devem ser verificados na documentação oficial.
Ponto de medição de pressão relativa ou vácuo dentro de -1 a 25 bar.	✓	O tipo de pressão e a faixa estão especificados para o PL1503.
Instalação que exige conexão de processo diferente de G 1/2 rosca externa.	✗	A conexão de processo informada é G 1/2 rosca externa; a compatibilidade com outra conexão não está estabelecida.
Processo que requer faixa fora de -1 a 25 bar.	✗	A faixa especificada do sensor é -1 a 25 bar.
Processo cuja temperatura de operação excede -25 a 110 °C.	✗	A temperatura de operação informada é de -25 a 110 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PL1503, alinhamento frontal, -1 a 25 bar, IO-Link

Confirme que a faixa de pressão requerida está dentro de -1 a 25 bar e que a medição é de pressão relativa ou vácuo.
Verifique se o ponto de instalação aceita conexão de processo G 1/2 rosca externa e vedação frontal metal sobre metal.
Confira no datasheet as dimensões, a preparação da conexão e as condições de montagem aplicáveis.
Instale o sensor sem danificar a rosca ou a face de vedação; não aplique torque não especificado pelo fabricante.
Conecte a saída analógica de 4 a 20 mA ou IO-Link conforme a pinagem e os requisitos elétricos descritos na documentação oficial.
Após a montagem, verifique a estanqueidade e confirme a leitura e a comunicação no sistema, respeitando as condições de operação especificadas.

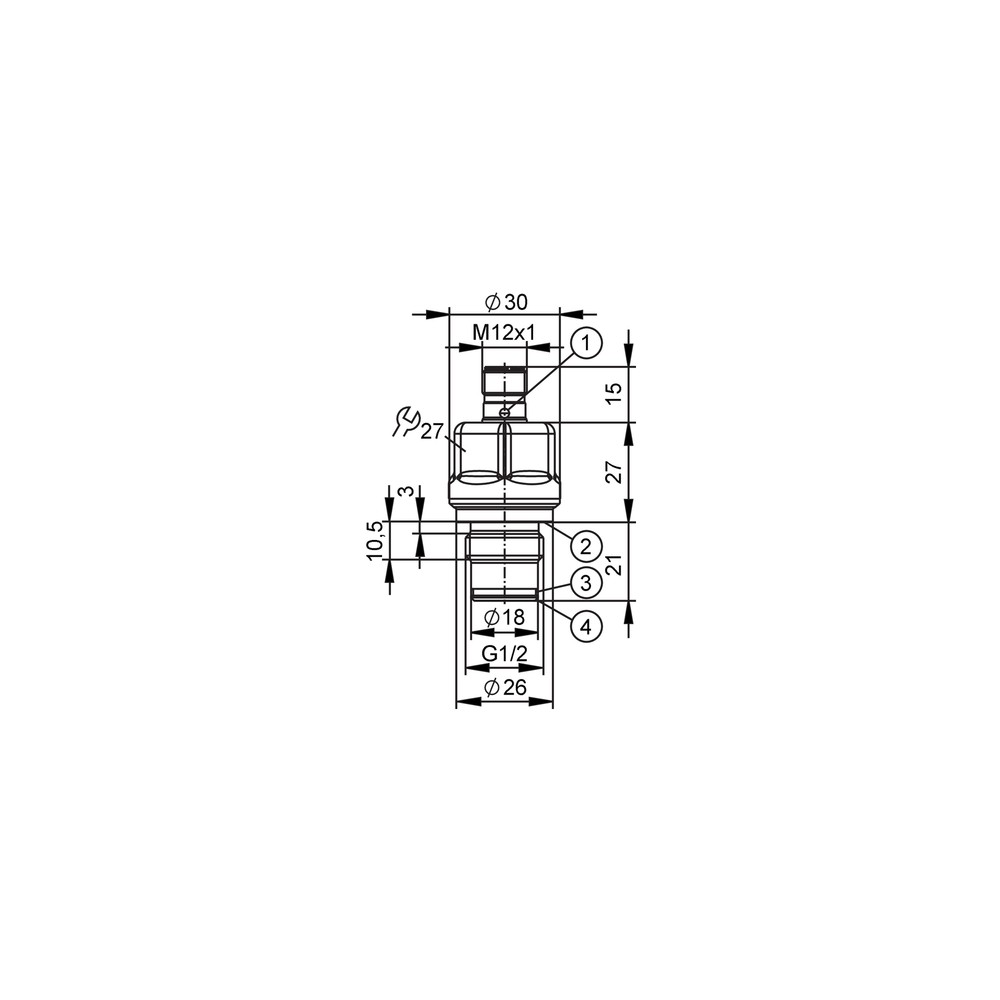

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor indicado permanece fora do esperado ou no limite da faixa.	A pressão aplicada pode estar fora da faixa de medição do sensor ou o sinal pode estar sendo interpretado com escala incorreta.	Compare a pressão do processo com a faixa de -1 a 25 bar e confirme a configuração da escala de 4 a 20 mA no sensor e no sistema de controle.
O controlador não recebe sinal analógico válido.	Possível incompatibilidade de ligação, entrada do controlador ou configuração do sinal de 4 a 20 mA.	Confira no datasheet a alimentação, a pinagem e o esquema de ligação; valide também se a entrada do controlador está configurada para 4 a 20 mA.
O dispositivo não estabelece comunicação IO-Link.	A interface, a configuração da porta ou a ligação elétrica podem não corresponder aos requisitos do sensor.	Verifique a configuração da porta IO-Link e compare cabeamento, pinagem e requisitos elétricos com a documentação oficial do PL1503.
Há vazamento ou leitura instável após a montagem.	A conexão G 1/2 ou a face de vedação podem estar instaladas de forma inadequada ou incompatíveis com a montagem do processo.	Inspecione a rosca e a vedação frontal metal sobre metal, confirme a montagem segundo o datasheet e verifique a estanqueidade sem exceder procedimentos especificados pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PL1503 em português (Datasheet) Desenho em escala PL1503 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PL1503 e para que serve?

É um sensor eletrônico de pressão de alinhamento frontal para medir pressão relativa e vácuo. Sua faixa indicada é de -1 a 25 bar.

Quais conexões e sinais o PL1503 oferece?

A conexão de processo é G 1/2 rosca externa, e as saídas informadas são analógica de 4 a 20 mA e IO-Link. Os detalhes de ligação elétrica devem ser conferidos no datasheet.

O que acompanha o sensor?

Os dados fornecidos não especificam acessórios ou itens incluídos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo do fornecimento.

Posso usar este sensor se a pressão passar de 25 bar?

A faixa informada termina em 25 bar, portanto a ficha não sustenta seu uso acima desse limite. Para outra faixa, selecione um sensor cuja especificação cubra a pressão requerida.

Este modelo serve para uma conexão de processo diferente de G 1/2?

A ficha especifica conexão G 1/2 rosca externa. Não há informação que confirme compatibilidade mecânica com outras conexões.

A leitura analógica fica incorreta; o que devo verificar antes de trocar o sensor?

Confirme se a entrada do controlador está configurada para 4 a 20 mA e se a escala ajustável 1:5 está considerada na leitura. Verifique também ligação e pinagem conforme o datasheet.

O IO-Link não comunica; devo substituir o PL1503?

Antes da substituição, confira a configuração da porta IO-Link e a ligação elétrica de acordo com a documentação oficial. Os dados fornecidos não informam a versão nem os parâmetros de comunicação.

É melhor escolher a saída 4 a 20 mA ou IO-Link?

Escolha conforme a interface disponível no sistema de controle: o PL1503 informa ambas as opções. Confirme no datasheet os requisitos de ligação e configuração necessários para a instalação.

Que cuidados devo tomar na instalação mecânica?

Confirme a rosca G 1/2 externa e a vedação frontal metal sobre metal antes da montagem. Consulte o desenho e o datasheet para dimensões e procedimentos; a ficha fornecida não informa torque de aperto.

O sensor pode operar em ambiente entre -25 e 110 °C?

A faixa de temperatura de operação informada é de -25 a 110 °C. Confirme que as condições da aplicação permanecem dentro desse intervalo e consulte o fabricante para requisitos específicos adicionais.
