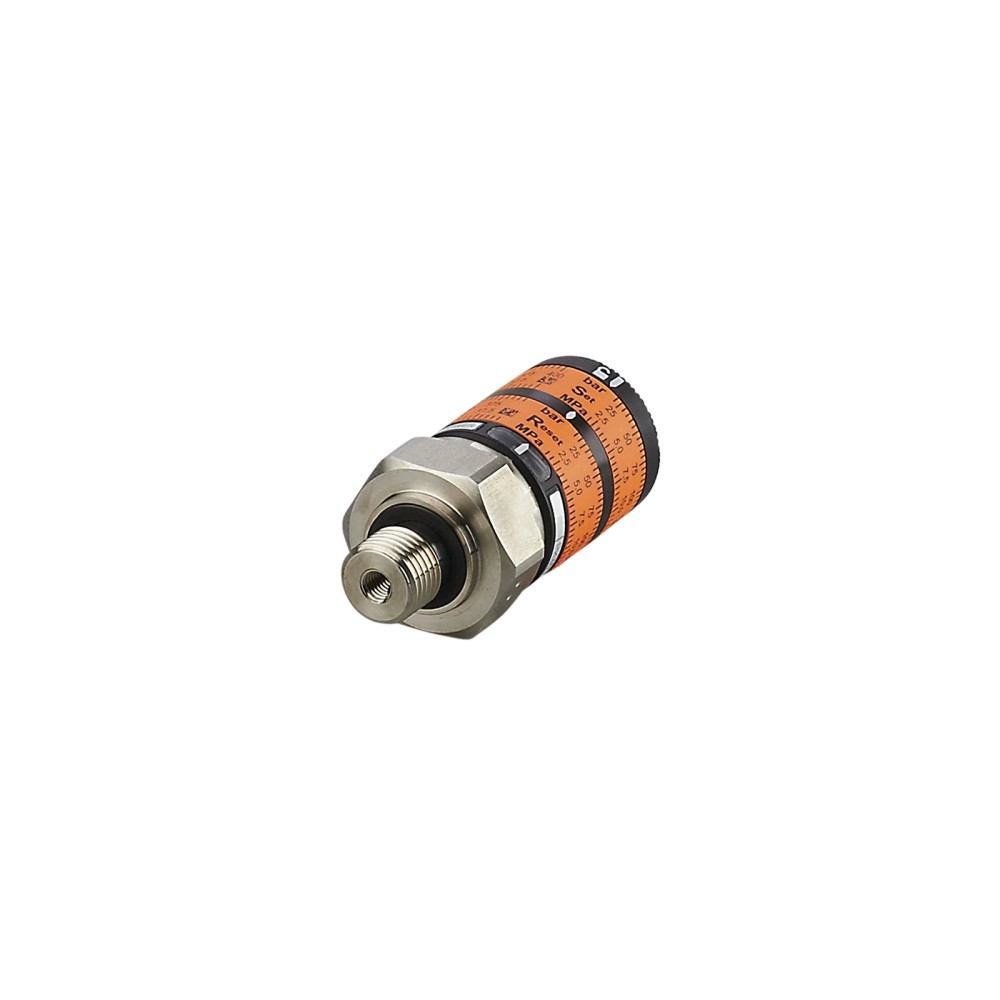

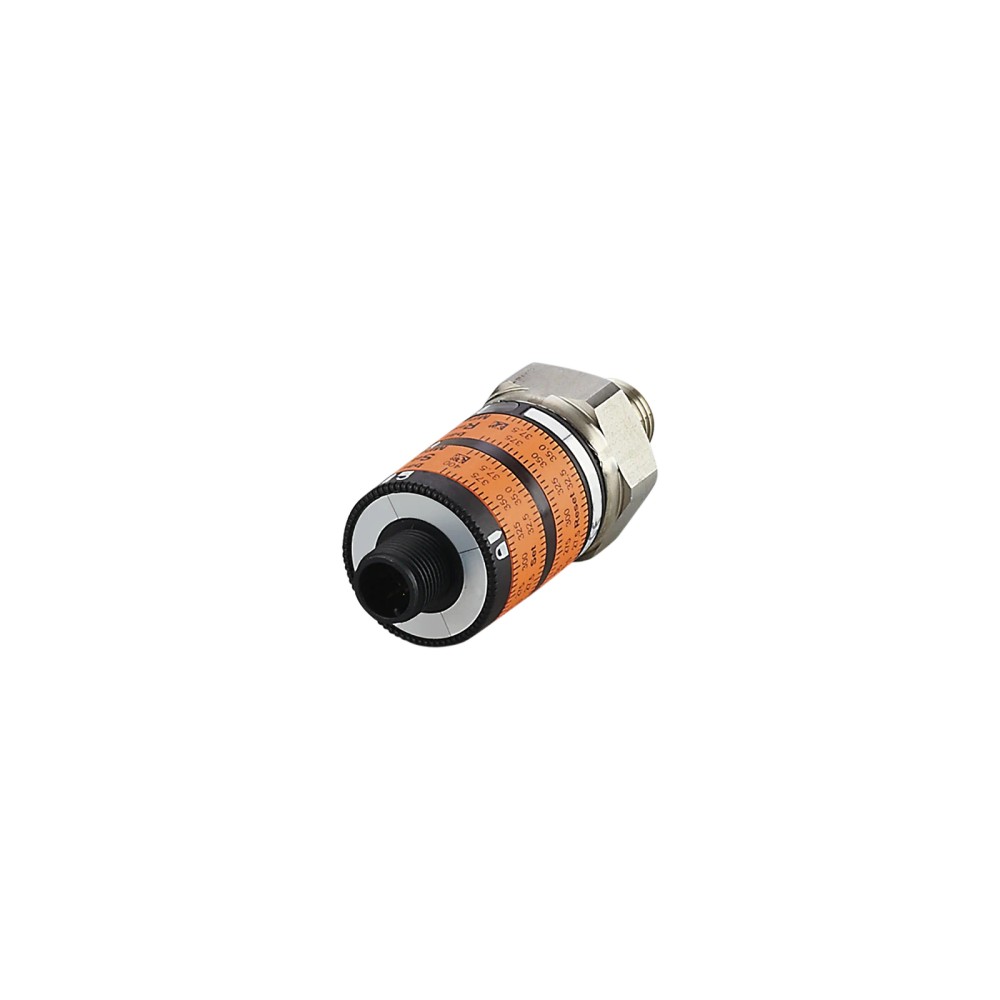

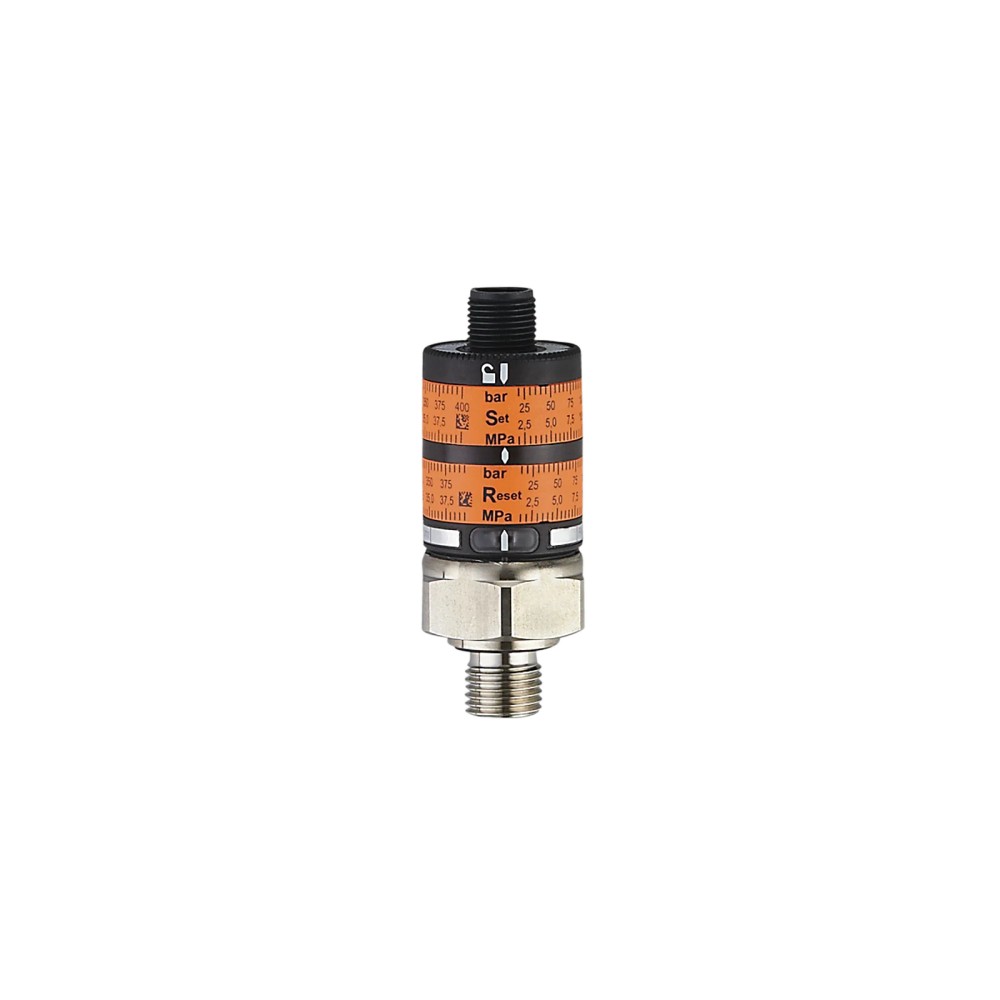

Pressostato Eletrônico IFM PK8730 0-400 bar

Pré-visualizar: PK8730 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-400 bar R 1/4

PK8730 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-400 bar R 1/4

Imagem meramente ilustrativa

R$ 2.280,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PK8730
EAN: 4021179187114
NCM do produto: 90322000

Destaques do Produto Faixa de medição 0 a...mais

Fechar menu

Saiba mais sobre: "PK8730 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-400 bar R 1/4"

Destaques do Produto

Faixa de medição

0 a 400 bar / 0 a 40 MPa

Conexão de processo

R 1/4 externa; rosca interna M5

Tipo de saída

Comutação NPN

Alimentação

9,6 a 32 V DC

Conexão elétrica

M12 A-coded, 4 contatos

Temperatura de operação

-25 a 80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Pressostato eletrônico IFM PK8730 para pressão relativa, 0 a 400 bar, conexão R 1/4 externa

O IFM PK8730 é um pressostato eletrônico para monitorar pressão relativa em aplicações industriais com fluidos líquidos e gasosos. Seu ponto de comutação é ajustado por anéis de ajuste, e a faixa de medição é de 0 a 400 bar (0 a 40 MPa). Possui saída de comutação NPN, conexão de processo R 1/4 externa e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 400 bar / 0 a 40 MPa
Tipo de pressão	Pressão relativa
Ponto de comutação (SP)	20 a 400 bar / 2 a 40 MPa
Conexão de processo	R 1/4 rosca externa; rosca interna M5
Saída	Sinal de comutação NPN; 2 saídas digitais
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de alimentação	9,6 a 32 V DC
Temperatura de operação	-25 a 80 °C
Grau de proteção	IP 67
Dimensões e peso	Ø 27 x 70,6 mm; 94,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento e chaveamento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de medição e da temperatura especificadas.
Instalações que aceitem conexão de processo R 1/4 externa e alimentação de 9,6 a 32 V DC, com entrada compatível com saída NPN.

⚠ Considere outro se precisa de:

Aplicações que exijam medir pressão absoluta ou diferencial: o produto é especificado para pressão relativa.
Aplicações com pressão de operação acima de 400 bar ou temperatura do fluido fora de -25 a 80 °C.
Entradas de controlador que não sejam compatíveis com saída de comutação NPN; confirme a interface elétrica antes da instalação.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento industrial de pressão relativa em fluidos líquidos ou gasosos, respeitando a faixa de 0 a 400 bar e a temperatura do fluido de -25 a 80 °C.
Possibilidade de uso: integração do sinal de comutação NPN a uma entrada de controle compatível, após confirmar alimentação, configuração elétrica e pinagem no datasheet. A compatibilidade com um equipamento específico não é indicada na ficha.
A ficha informa uso para fluidos do grupo 2 sob boas práticas de engenharia; substâncias do grupo de fluidos 1 são indicadas como disponíveis sob encomenda. Verifique a classificação e a compatibilidade do fluido antes da especificação.

COMO ESCOLHER

Antes de comprar o Pressostato eletrônico IFM PK8730 para pressão relativa, 0 a 400 bar, conexão R 1/4 externa, verifique estes pontos:

Escolha o PK8730 quando

A aplicação exigir monitoramento de pressão relativa na faixa de 0 a 400 bar, ajuste do ponto de comutação por anéis e conexão de processo R 1/4 externa.

Considere outra configuração quando

O processo exigir pressão absoluta ou diferencial, faixa fora de 0 a 400 bar, temperatura fora de -25 a 80 °C ou uma interface elétrica que não aceite saída NPN. Confirme os requisitos no datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PK8730	Identificação do produto.
Tipo de produto	Pressostato eletrônico com ajuste intuitivo do ponto de comutação	Função indicada para monitoramento e chaveamento de pressão.
Aplicação	Aplicações industriais	Descrição de aplicação disponível na ficha.
Fluidos	Fluidos líquidos e gasosos	Meios citados na descrição do produto.
Tipo de pressão	Pressão relativa	Referência da pressão medida.
Ajuste do ponto de comutação	Anéis de ajuste	Método de ajuste informado para o produto.

Faixa de medição e pressão
Faixa de medição	0 a 400 bar / 0 a 40 MPa	Faixa nominal indicada na ficha.
Ponto de comutação SP	20 a 400 bar / 2 a 40 MPa	Faixa informada para o ponto de comutação.
Ponto de comutação e retorno RP	12 a 392 bar / 1,2 a 39,2 MPa	Faixa informada para o ponto de retorno.
Resistência à pressão	600 bar / 60 MPa	Valor de resistência à pressão informado na ficha; não confundir com faixa de medição.
Pressão mínima de ruptura	1600 bar / 160 MPa	Valor mínimo de pressão de ruptura indicado pelo fabricante.

Dados elétricos
Função elétrica	NPN	Tipo de saída de comutação.
Sinal de saída	Sinal de comutação	Não é especificado protocolo digital.
Tensão de alimentação DC	9,6 a 32 V DC	Limites de alimentação indicados na ficha.
Consumo de corrente	< 25 mA	Valor de consumo especificado.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Condição de ensaio indicada entre parênteses.
Proteção contra inversão de polaridade	Sim	Proteção elétrica indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada para o produto.
Proteção contra curto-circuitos	Sim, por impulso	A ficha especifica proteção por impulso.

Saídas
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Corrente máxima constante da saída de comutação DC	500 mA	Limite máximo constante especificado para a saída.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado para a saída.
Frequência de comutação DC	100 Hz	Frequência de comutação indicada na ficha.
Saída antivalente	Sim	Característica de saída indicada na ficha.

Precisão e desvios
Repetibilidade	< ± 0,5 % do valor final	Informada para variações de temperatura menores que 10 K.
Desvio de características	< ± 1,5 % BFSL / < ± 2,5 % LS	Valores declarados nas referências BFSL e LS.
Precisão do ponto de ajuste	< ± 2,5 % do valor final	Precisão indicada para o ponto de ajuste.
Influência da temperatura por 10 K	< ± 0,5	Valor informado na ficha para variação de 10 K; a unidade não está indicada no dado fornecido.

Condições ambientais e robustez
Temperatura de operação	-25 a 80 °C	Limite de operação indicado.
Temperatura do fluido	-25 a 80 °C	Faixa especificada para o fluido.
Temperatura de armazenamento	-40 a 100 °C	Faixa indicada para armazenamento.
Grau de proteção	IP 67	Grau de proteção declarado; observar as condições de instalação e conexão especificadas pelo fabricante.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Norma e condição de ensaio informadas.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10 a 2000 Hz)	Norma e faixa de frequência informadas.
Ciclos de pressão mínimos	50 milhões	Quantidade indicada na ficha.

Conexões e dados mecânicos
Conexão de processo	R 1/4 rosca externa; rosca interna M5	Tipos de rosca informados na ficha.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector elétrico especificado; a ficha fornecida não detalha a atribuição dos pinos.
Dimensões	Ø 27 mm; comprimento 70,6 mm	Dimensões declaradas para o corpo.
Peso	94,5 g	Peso informado no dataset do produto.
Materiais	PBT; PC; FKM; aço inoxidável 1.4404 / 316L	Materiais declarados para o produto; a ficha indica aço inoxidável 1.4404 / 316L em contato com o fluido.
Material em contato com o fluido	Aço inoxidável 1.4404 / 316L	Material especificado para contato com o fluido.
Torque máximo de aperto	25 Nm	Limite máximo indicado para o aperto.
Invólucro	Cilíndrico	Formato informado na ficha.

Indicadores e operação
LED de operação	Verde	Indica operação conforme a descrição da ficha.
LED de status de chaveamento	Amarelo	Indica o status de chaveamento conforme a descrição da ficha.

Conformidade e diretivas
Certificações e normas declaradas	CE; cULus; UKCA; DIN EN 61000-6-2; DIN EN 61000-6-3	Referências listadas nos dados do produto.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de aplicação declarada na ficha.
NCM	9032.20.00	Código fiscal informado no dataset.
GTIN	4021179187114	Identificador comercial do produto.

COMPATIBILIDADE

Comunicação

• Sinal de saída: comutação NPN. Não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 9,6 a 32 V DC; verificar no datasheet a atribuição dos pinos e a compatibilidade da entrada do controlador com saída NPN antes de ligar.

Processo R 1/4 rosca externa; a ficha também informa rosca interna M5. Verificar a geometria da conexão correspondente no desenho dimensional antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada compatível com sinal de comutação NPN e alimentação entre 9,6 e 32 V DC	✓	A ficha especifica saída NPN e alimentação de 9,6 a 32 V DC; a compatibilidade depende também da configuração da entrada e da ligação elétrica do sistema.
Instalação com conexão de processo R 1/4 externa	✓	A conexão de processo indicada é R 1/4 rosca externa.
Medição de pressão relativa em fluido líquido ou gasoso, dentro da faixa e temperatura especificadas	✓	A ficha descreve uso industrial com fluidos líquidos e gasosos, pressão relativa, faixa de 0 a 400 bar e temperatura do fluido de -25 a 80 °C.
Medição de pressão absoluta ou diferencial	✗	O tipo de pressão indicado para este modelo é pressão relativa.
Sistema que exige protocolo digital de comunicação	✗	A ficha informa sinal de comutação e não especifica protocolo digital.
Processo que requer pressão superior a 400 bar ou temperatura do fluido fora de -25 a 80 °C	✗	Esses requisitos ultrapassam os limites informados para a faixa de medição ou temperatura do fluido.

INSTALAÇÃO

Como instalar o Pressostato eletrônico IFM PK8730 para pressão relativa, 0 a 400 bar, conexão R 1/4 externa

Confirme que a aplicação requer pressão relativa e que a faixa de operação está dentro dos limites especificados no datasheet.
Verifique se a conexão do processo é compatível com R 1/4 externa e consulte o desenho dimensional para confirmar a montagem.
Instale o sensor de modo que a conexão de processo fique corretamente acoplada; respeite o torque máximo de aperto informado de 25 Nm.
Confirme que o fluido e a temperatura estão dentro das condições especificadas e que os materiais em contato são adequados ao processo.
Conecte o cabo com conector M12 A-coded de 4 contatos e verifique a atribuição dos pinos no datasheet antes de energizar.
Utilize alimentação de 9,6 a 32 V DC e confirme que a entrada do sistema de controle aceita saída NPN; ajuste o ponto de comutação conforme o processo.

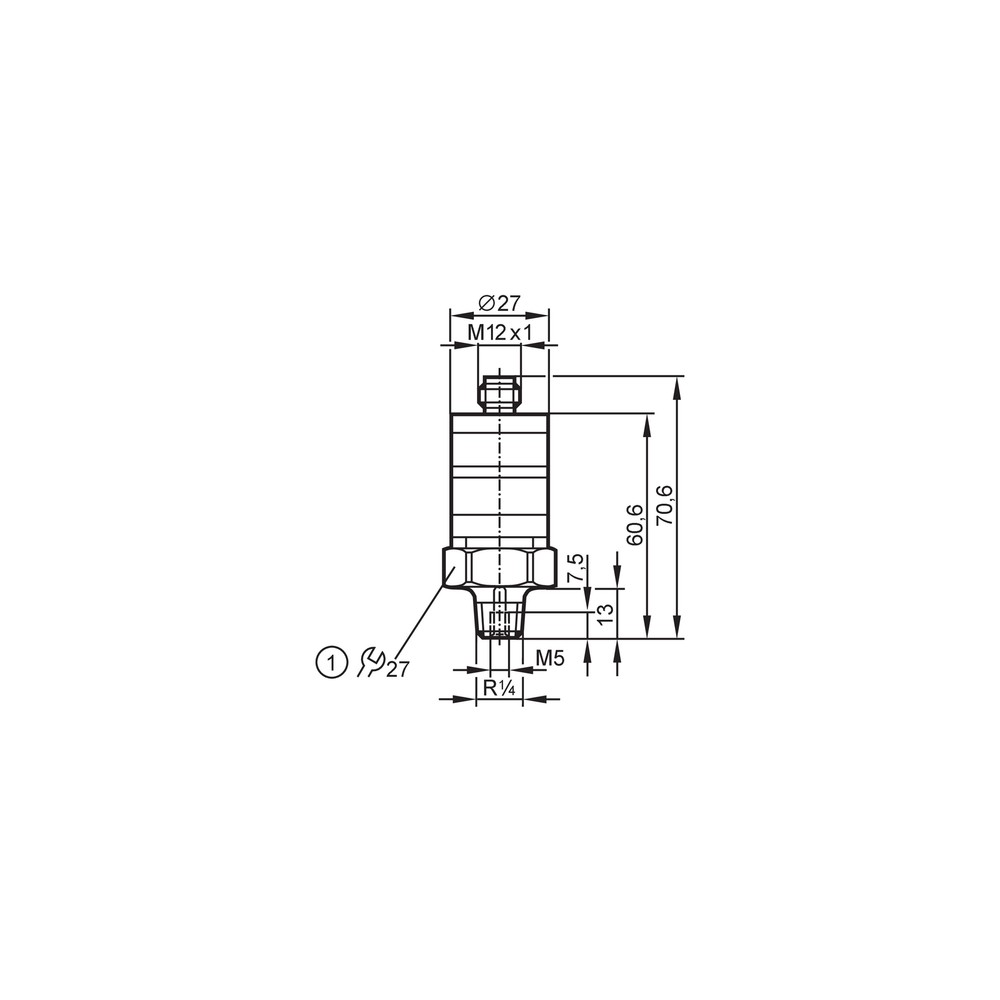

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta o chaveamento.	Entrada do controlador não compatível com saída NPN, alimentação ausente ou ligação elétrica incorreta.	Verifique a alimentação dentro da faixa especificada, a compatibilidade da entrada com NPN e a pinagem M12 no datasheet.
O ponto de comutação não é atingido como esperado.	Ponto ajustado fora da faixa aplicável ou pressão do processo fora do limite de medição.	Compare a pressão medida com a faixa de medição e com os intervalos de ajuste de SP e RP informados na ficha.
Há indicação de operação, mas o estado de saída não corresponde ao processo.	A ligação da saída ou a configuração de entrada do sistema pode não corresponder ao sinal NPN esperado.	Confira o estado dos LEDs, a ligação dos contatos conforme o datasheet e a configuração elétrica da entrada receptora.
Vazamento ou dificuldade para instalar na conexão do processo.	Conexão incompatível, montagem inadequada ou torque de aperto acima do limite especificado.	Confirme a rosca R 1/4 externa, consulte o desenho dimensional e verifique se o aperto não excedeu 25 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PK8730 em português (Datasheet) Desenho em escala do PK8730 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PK8730 e para quem ele serve?

É um pressostato eletrônico para monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos. Serve a sistemas que utilizem saída de comutação NPN e conexão de processo compatível.

O que acompanha o PK8730?

A ficha informa a unidade do produto, mas não especifica acessórios incluídos. Confirme o conteúdo de fornecimento no anúncio ou com o fornecedor.

O PK8730 mede pressão absoluta ou diferencial?

Não; a ficha especifica pressão relativa. Para pressão absoluta ou diferencial, selecione um produto cuja ficha declare explicitamente esse tipo de medição.

Posso usar este modelo acima de 400 bar?

A faixa de medição informada é de 0 a 400 bar. A resistência à pressão indicada na ficha não deve ser interpretada como faixa de medição.

O sensor está energizado, mas o controlador não recebe sinal; o que verifico?

Verifique se a entrada aceita sinal NPN e se a alimentação está entre 9,6 e 32 V DC. Confira também a pinagem no datasheet e as conexões do M12.

O ponto de chaveamento parece incorreto; devo substituir o pressostato?

Antes de substituir, compare a pressão real com as faixas de ajuste de SP e RP e verifique o ajuste pelos anéis. Confirme também a configuração elétrica e a leitura da entrada do controlador.

É melhor comprar o PK8730 ou procurar outra versão?

Escolha o PK8730 se a aplicação exigir pressão relativa, faixa de 0 a 400 bar, ajuste por anéis e saída NPN. Procure outro modelo se precisar de pressão absoluta ou diferencial, outra faixa ou interface elétrica diferente.

Preciso de um cabo M12 específico para instalar o produto?

A ficha indica conexão M12 A-coded com 4 contatos, mas não informa um cabo incluído nem um acessório específico. Selecione uma conexão compatível e confirme a pinagem no datasheet.

Quais cuidados devo observar ao montar o pressostato?

Confirme a compatibilidade da rosca R 1/4 externa, consulte o desenho dimensional e não exceda o torque máximo especificado de 25 Nm. Verifique também as condições do fluido e de temperatura.

O PK8730 funciona com qualquer CLP ou entrada de controle?

Não é possível afirmar compatibilidade universal: a ficha especifica saída NPN e alimentação de 9,6 a 32 V DC, mas não lista modelos de CLP. Confirme que a entrada do controlador aceita NPN e consulte a pinagem do fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente; é o tipo de pressão especificado para este modelo. (Ref.: tipo de pressão: pressão relativa)

Ponto de comutação (SP)

Valor de pressão ajustado para a comutação da saída. (Ref.: SP: 20 a 400 bar / 2 a 40 MPa)

Ponto de retorno (RP)

Valor de pressão associado ao retorno da saída após o chaveamento. (Ref.: RP: 12 a 392 bar / 1,2 a 39,2 MPa)

Saída NPN

Tipo de saída de comutação que deve ser ligado a uma entrada elétrica compatível. (Ref.: função elétrica: NPN)

Grau de proteção IP 67

Classificação de proteção do invólucro declarada pelo fabricante; as condições de instalação devem seguir o datasheet. (Ref.: grau de proteção: IP 67)
