Pressostato Eletrônico IFM PK7521

Pré-visualizar: PK7521 IFM - Pressostato Eletrônico IFM Aplicações Industriais 0-250 bar G 1/4

PK7521 IFM - Pressostato Eletrônico IFM Aplicações Industriais 0-250 bar G 1/4

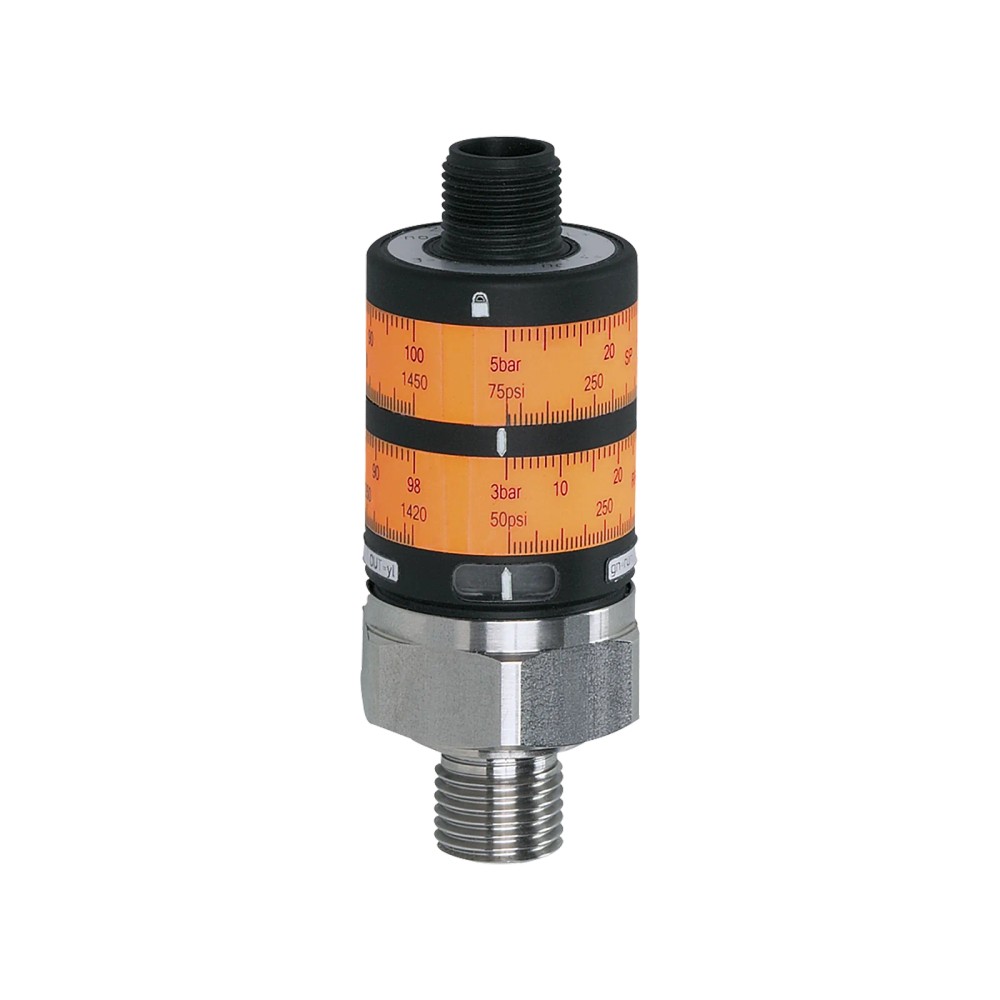

Imagem meramente ilustrativa

R$ 2.219,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PK7521
EAN: 4021179187084
NCM do produto: 90322000

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PK7521 IFM - Pressostato Eletrônico IFM Aplicações Industriais 0-250 bar G 1/4"

Destaques do Produto

Faixa de pressão

0...250 bar / 0...3625 psi

Tipo de pressão

Relativa

Conexão de processo

G 1/4 externa; rosca interna M5

Saída

Sinal de comutação PNP; 2 saídas digitais

Conexão elétrica

M12, codificação A, 4 contatos

Temperatura do fluido

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Sobre o Pressostato eletrônico IFM PK7521, 0...250 bar, conexão G 1/4 externa

O IFM PK7521 é um pressostato eletrônico para monitorar pressão relativa em aplicações industriais com fluidos líquidos ou gasosos. Atua em uma faixa de 0...250 bar e permite ajuste do ponto de comutação por anéis de ajuste. Possui sinal de comutação PNP, duas saídas digitais e conexão de processo G 1/4 com rosca externa.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Pressostato eletrônico
Faixa de medição	0...250 bar / 0...3625 psi
Tipo de pressão	Pressão relativa
Ponto de comutação SP	7,5...250 bar / 109...3625 psi
Conexão de processo	G 1/4, rosca externa; rosca interna M5
Saídas	2 saídas digitais; função elétrica PNP; sinal de comutação
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura do fluido	-25...80 °C
Grau de proteção	IP 67
Resistência à pressão	400 bar / 5800 psi / 40 MPa

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento e comutação de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de 0...250 bar e da temperatura do fluido de -25...80 °C.
Sistemas de controle que aceitem sinal de comutação PNP e conexão elétrica M12 codificação A, 4 contatos.
Instalações com conexão de processo G 1/4 externa, considerando também a rosca interna M5 indicada na ficha.

⚠ Considere outro se precisa de:

Aplicações que exijam medição de pressão absoluta ou diferencial: o tipo especificado é pressão relativa.
Condições de operação do fluido fora de -25...80 °C ou pressões de trabalho acima da resistência à pressão especificada de 400 bar.
Sistemas que não sejam compatíveis com sinal de comutação PNP ou que exijam saída analógica; a ficha informa sinal de comutação.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, respeitando a faixa de 0...250 bar e temperatura do fluido de -25...80 °C.
Possibilidade de uso em lógica de comando de máquinas que aceite sinal digital PNP; esta aplicação depende da validação elétrica do circuito de entrada e da configuração de saída.
A conexão a uma linha de processo requer correspondência mecânica com G 1/4 externa e compatibilidade dos materiais em contato com o fluido, aço inoxidável 1.4404 e FKM; a adequação química específica do fluido não está detalhada na ficha.

COMO ESCOLHER

Antes de comprar o Pressostato eletrônico IFM PK7521, 0...250 bar, conexão G 1/4 externa, verifique estes pontos:

Escolha o PK7521 quando

A aplicação exigir monitoramento de pressão relativa até 250 bar, com ponto de comutação ajustável por anéis, saída PNP e conexão de processo G 1/4 externa.

Verifique outra configuração quando

O processo exigir pressão absoluta ou diferencial, saída analógica, faixa superior a 250 bar, ou temperatura do fluido fora de -25...80 °C. Confirme também a compatibilidade do sinal PNP e da conexão elétrica M12 com o sistema de controle.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM / ifm electronic	Identificação do fabricante indicada na ficha.
Modelo e SKU	PK7521	Código do produto.
GTIN	4021179187084	Identificador comercial informado.
Tipo de produto	Pressostato eletrônico com ajuste intuitivo do ponto de comutação	Descrição funcional do produto.
Aplicação	Aplicações industriais	Aplicação indicada na ficha.
Substâncias	Fluidos líquidos e gasosos	Tipos de fluido informados para aplicação.
Tipo de pressão	Pressão relativa	Referência do tipo de pressão medida.

Faixa de medição e pressão
Alcance de medição	0...250 bar / 0...3625 psi	Faixa de medição especificada.
Ponto de comutação SP	7,5...250 bar / 109...3625 psi	Faixa ajustável do ponto de comutação informada.
Histerese	5 bar / 72 psi	Valor de histerese informado na ficha.
Resistência à pressão	400 bar / 5800 psi / 40 MPa	Limite de resistência à pressão indicado pelo fabricante.
Pressão mínima de ruptura	1000 bar / 14500 psi / 100 MPa	Valor mínimo de pressão de ruptura informado; não representa pressão de operação.

Precisão e desvios
Repetibilidade	< ± 0,5 % do valor final	Desvio de repetibilidade referido ao valor final.
Desvio de características	< ± 1,5 % BFSL / < ± 2,5 % LS	Valores de desvio conforme as referências BFSL e LS indicadas.
Precisão do ponto de ajuste	< ± 2,5 % do valor final	Precisão indicada para o ponto de ajuste.
Influência da temperatura por 10 K	< ± 0,5	Influência especificada para variação de temperatura de 10 K; a ficha não apresenta unidade adicional neste atributo.

Dados elétricos e proteção de circuito
Tensão de operação	9,6...32 V DC	Faixa de alimentação especificada.
Tensão DC máxima	32 V DC	Limite máximo informado.
Consumo de corrente	< 25 mA	Consumo indicado na ficha.
Categoria de isolamento	Classe III	Classificação elétrica informada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Proteção contra inversão de polaridade	Sim	Proteção elétrica indicada.

Saídas
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Sinal de saída	Sinal de comutação	Tipo de sinal especificado.
Função elétrica	PNP	Tipo de saída elétrica indicado.
Saída	Normalmente aberto	Estado de saída indicado na ficha.
Queda de tensão máxima da saída DC	2 V	Limite informado para a saída de comutação DC.
Corrente constante máxima da saída DC	500 mA	Limite de corrente constante especificado para a saída de comutação DC.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada.
Indicadores de diagnóstico	2 LEDs amarelos de status de chaveamento	Indicação visual do estado de comutação.

Conexões e materiais
Conexão de processo	G 1/4, rosca externa; rosca interna M5	Configuração de conexão indicada na ficha.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo e número de contatos da conexão elétrica.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L) e FKM	Materiais especificados para as partes em contato com o fluido.
Materiais	PBT; PC; FKM; 1.4404 (aço inoxidável / 316L)	Materiais listados para o produto.
Torque	25 Nm	Valor de torque informado na ficha; consulte as instruções do fabricante para sua aplicação.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade indicada na ficha.

Condições ambientais e robustez
Temperatura de operação / fluido	-25...80 °C	Faixa informada para operação e temperatura do fluido.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP 67	Classificação de proteção do invólucro indicada.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de resistência a choques conforme referência indicada.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10...2000 Hz)	Condição de resistência a vibrações conforme referência indicada.
Ciclos de pressão mínimos	50 milhões	Número mínimo informado de ciclos de pressão.
MTTF	500 anos	Valor informado na ficha; não deve ser interpretado como período de garantia ou vida útil assegurada.

Dados mecânicos
Invólucro	Cilíndrico	Formato indicado na ficha.
Dimensões	Ø 27 mm; comprimento 71,6 mm	Dimensões listadas no conjunto de dados.
Peso	94,5 g	Peso informado no conjunto de dados.
Ajuste do ponto de comutação	Anéis de ajuste	Método de ajuste indicado.
Escala disponível	Sim	Disponibilidade de escala informada.

Conformidade e instalação em pressão
Certificações e normas listadas	CE, cULus, UKCA, DIN EN 61000-6-2, DIN EN 61000-6-3	Referências de conformidade fornecidas no conjunto de dados.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição regulatória indicada na ficha.

COMPATIBILIDADE

Comunicação

• Sinal de comutação digital PNP. A ficha não informa protocolo de comunicação industrial.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Função elétrica PNP, duas saídas digitais. A compatibilidade elétrica depende de o circuito de entrada aceitar PNP e de respeitar a alimentação especificada de 9,6...32 V DC.

Processo G 1/4 com rosca externa; rosca interna M5 indicada na ficha. Materiais em contato com o fluido: aço inoxidável 1.4404 (316L) e FKM.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com sinal digital PNP e alimentação de 9,6...32 V DC	✓	A ficha especifica função elétrica PNP, duas saídas digitais e tensão de operação de 9,6...32 V DC; confirme a pinagem no documento do fabricante.
Instalação com conexão de processo G 1/4 externa	✓	A ficha especifica conexão G 1/4 com rosca externa; verifique se a conexão correspondente da instalação é mecanicamente compatível.
Aplicação com pressão absoluta ou diferencial	✗	O produto é especificado para pressão relativa.
Controle que exige saída analógica ou protocolo de comunicação	✗	A ficha informa sinal de comutação e função PNP; não apresenta saída analógica nem protocolo.
Fluido ou ambiente de processo com temperatura fora de -25...80 °C	✗	A faixa especificada para temperatura do fluido e de operação é -25...80 °C.

INSTALAÇÃO

Como instalar o Pressostato eletrônico IFM PK7521, 0...250 bar, conexão G 1/4 externa

Confirme que a medição necessária é de pressão relativa e que a faixa de processo está dentro de 0...250 bar.
Verifique a temperatura do fluido, limitada na ficha a -25...80 °C, e a compatibilidade do fluido com aço inoxidável 1.4404 e FKM.
Confira a correspondência mecânica da conexão G 1/4 externa e os requisitos da conexão da instalação antes da montagem.
Instale o sensor sem exceder os limites de pressão especificados; consulte a folha de dados do fabricante para os detalhes de montagem e torque aplicáveis.
Conecte a alimentação e as entradas do controlador considerando 9,6...32 V DC, saída PNP e conector M12 de 4 contatos; use a pinagem oficial do fabricante.
Ajuste o ponto de comutação pelos anéis de ajuste e verifique o estado das saídas e dos LEDs durante a operação.

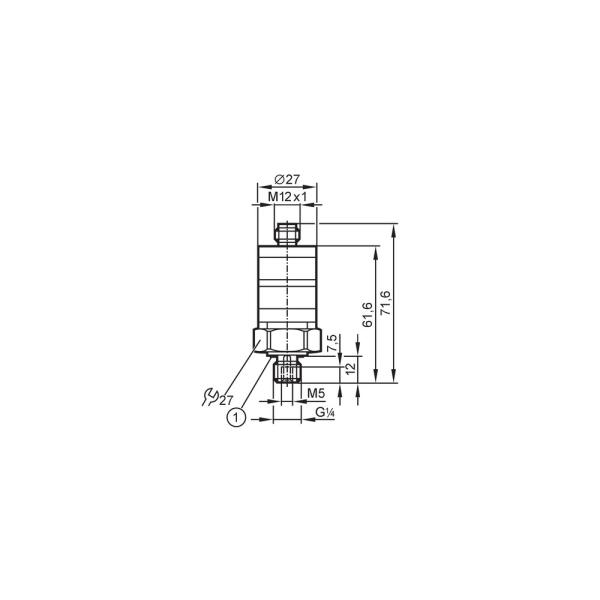

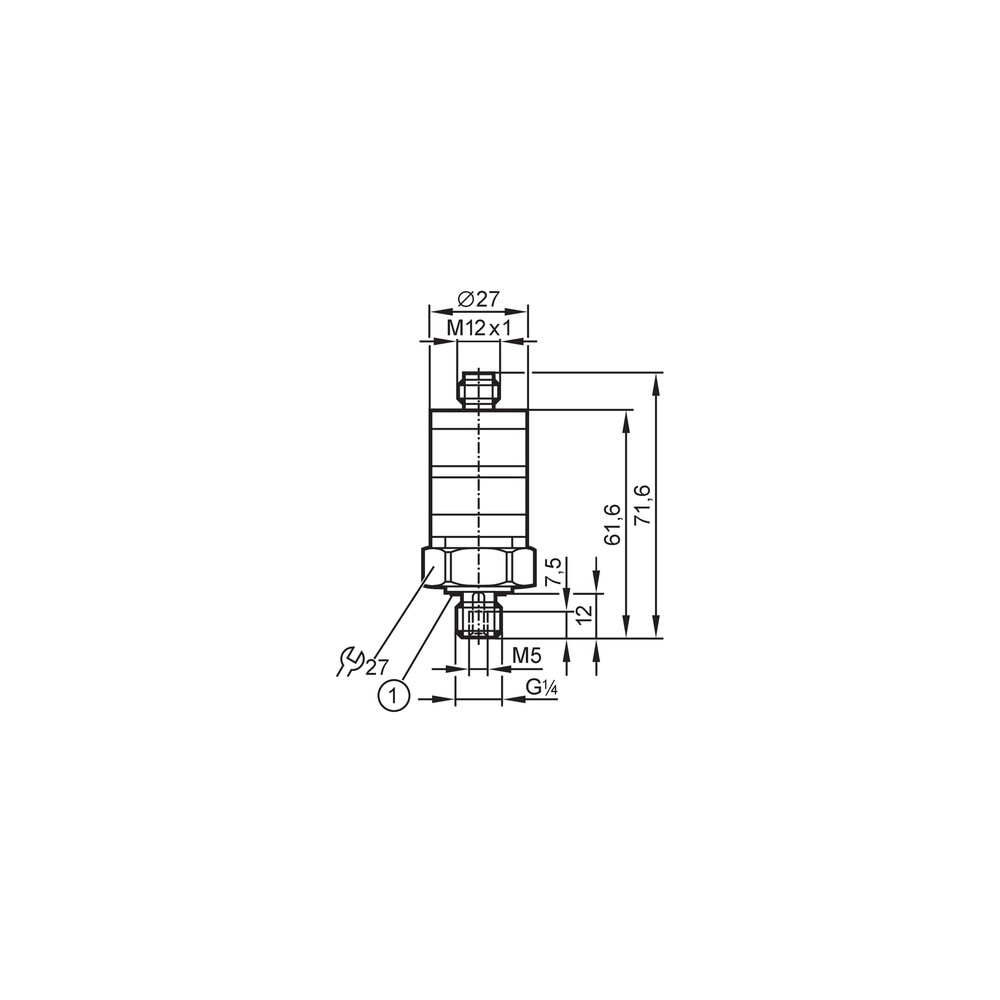

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta no ponto esperado.	Ponto de comutação ajustado fora da faixa disponível ou ajuste incompatível com a pressão real do processo.	Confira o ajuste pelos anéis, compare a pressão medida com o ponto de comutação SP especificado e valide a leitura com instrumento de referência adequado.
A entrada do controlador não reconhece a saída.	Entrada do controlador incompatível com PNP, alimentação fora da faixa especificada ou ligação incorreta no conector M12.	Meça a alimentação e confirme que está entre 9,6 e 32 V DC; verifique se a entrada aceita PNP e consulte o datasheet para a pinagem.
O sinal oscila próximo ao ponto de comutação.	Variação da pressão do processo ao redor do ajuste, considerando a histerese especificada de 5 bar.	Compare a pressão observada com o ponto de ajuste e a histerese; verifique a estabilidade do processo antes de alterar o ajuste.
Há vazamento ou leitura instável após a montagem.	Conexão de processo não correspondente ou vedação/montagem inadequada à instalação.	Inspecione a interface G 1/4, a vedação e a montagem; confirme os requisitos no desenho e nas instruções oficiais antes de reapertar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PK7521 (Datasheet) Desenho em escala IFM PK7521 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PK7521 e para quem ele serve?

É um pressostato eletrônico para aplicações industriais com pressão relativa e fluidos líquidos ou gasosos. A seleção depende da faixa do processo, da conexão e da compatibilidade elétrica com o controlador.

O que acompanha o PK7521?

A ficha do produto não especifica acessórios ou itens adicionais inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Ele funciona com qualquer entrada de CLP?

Não necessariamente: a ficha especifica saída PNP, duas saídas digitais e alimentação de 9,6...32 V DC. Confirme que a entrada do CLP aceita PNP e consulte a pinagem oficial do conector M12.

Posso usar o PK7521 para medir pressão absoluta ou diferencial?

Não: o tipo de pressão especificado é relativa. Para pressão absoluta ou diferencial, selecione um sensor cuja ficha declare explicitamente esse tipo de medição.

Ele serve para um processo acima de 250 bar?

A faixa de medição especificada termina em 250 bar, portanto não é indicado para medir além desse alcance. A resistência à pressão de 400 bar não amplia a faixa de medição.

Por que a saída não muda de estado quando a pressão varia?

Uma causa possível é o ponto de comutação estar ajustado fora da faixa ou a pressão não alcançar o ajuste. Confira o ajuste pelos anéis, a pressão real e o estado dos LEDs.

O controlador não detecta o sensor; o que verifico antes de trocar?

Verifique a alimentação de 9,6...32 V DC, a compatibilidade da entrada com PNP e a ligação do conector M12. Consulte o datasheet para validar a pinagem antes de substituir o pressostato.

É melhor comprar este modelo ou um sensor com saída analógica?

O PK7521 fornece sinal de comutação PNP e duas saídas digitais, não uma saída analógica indicada na ficha. Se o sistema precisar de um valor contínuo de pressão, procure um modelo cuja documentação especifique saída analógica.

Que cuidados devo ter ao instalar o pressostato?

Confirme a conexão G 1/4 externa, a faixa de pressão, a temperatura e a compatibilidade dos materiais em contato com o fluido. Faça a ligação elétrica conforme o datasheet e evite exceder os limites especificados.

O datasheet informa a pinagem do conector M12?

O produto é especificado com conector M12 codificação A, de 4 contatos, mas a ficha do anúncio não detalha a correspondência dos pinos. Consulte o datasheet oficial antes de fazer a ligação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão atmosférica; é o tipo de pressão especificado para este pressostato.

Ponto de comutação (SP)

Valor de pressão ajustado para provocar a comutação da saída. (Ref.: 7,5...250 bar)

Histerese

Diferença entre os pontos de comutação e de retorno, usada para evitar comutações repetidas muito próximas. (Ref.: 5 bar)

PNP

Tipo de saída de comutação que fornece sinal positivo à entrada compatível; a compatibilidade depende do circuito receptor. (Ref.: função elétrica PNP)

G 1/4

Designação da rosca de conexão de processo especificada para o produto. (Ref.: conexão G 1/4, rosca externa)
