R$ 2.219,64
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PK6524
- EAN: 4021179186988
- NCM do produto: 90322000
Destaques do Produto
Pressão medida...mais
Saiba mais sobre: "PK6524 IFM - Pressostato Eletrônico IFM Monitoramento de fluidos 0-10 bar, G 1/4, IP67"
Destaques do Produto
Pressão medida
Relativa, de 0 a 10 bar
Conexão de processo
G 1/4 externa
Saída
Comutação PNP; duas saídas digitais
Alimentação
9,6 a 32 V DC
Conexão elétrica
M12, codificação A, 4 contatos
Proteção e temperatura
IP67; -25 a 80 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

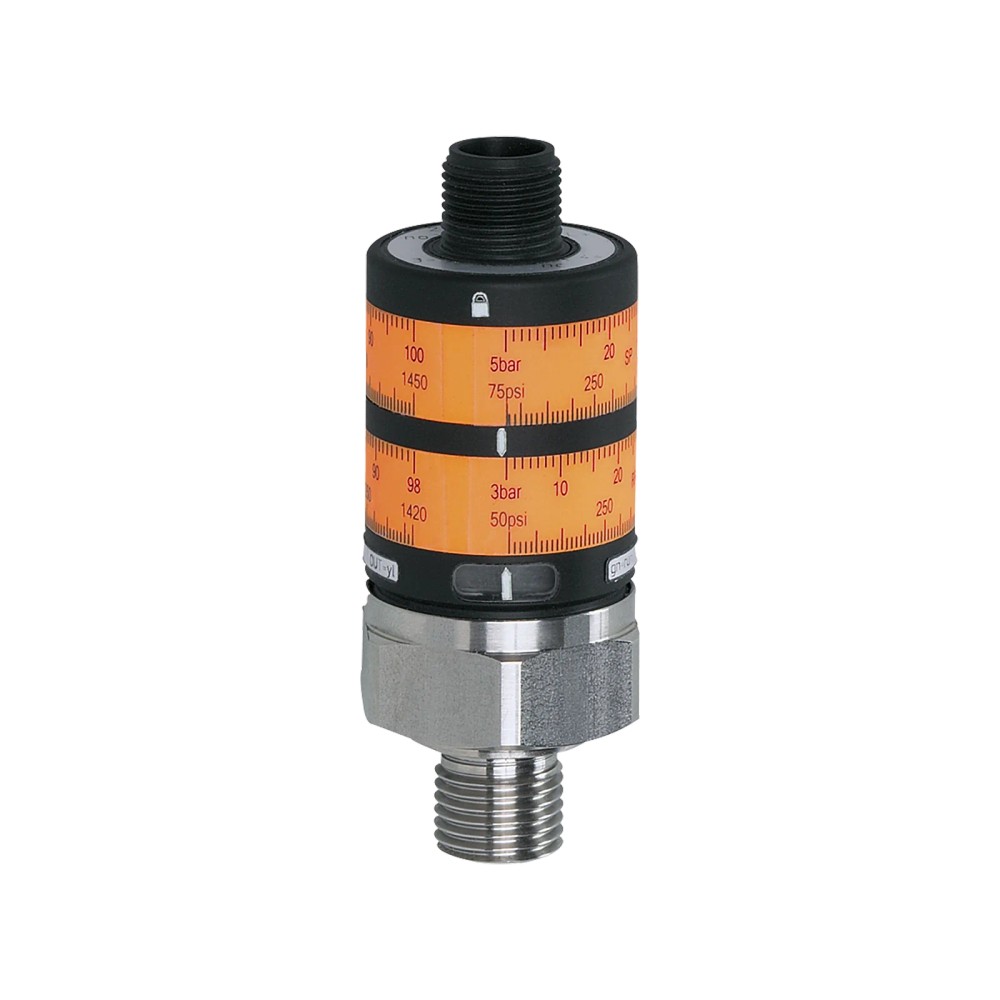

Sobre o PK6524 IFM — Pressostato eletrônico para monitoramento de fluidos, 0 a 10 bar, G 1/4, IP67
O IFM PK6524 é um pressostato eletrônico para monitoramento de pressão relativa em fluidos líquidos e gasosos em aplicações industriais. Sua faixa de medição é de 0 a 10 bar, com conexão de processo G 1/4 externa e saída de comutação. O ponto de comutação é ajustado por anéis, e o invólucro tem grau de proteção IP67. A temperatura de operação informada é de -25 a 80 °C.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | 0 a 10 bar / 0 a 145 psi |
| Tipo de pressão | Pressão relativa |
| Conexão de processo | G 1/4 externa; rosca interna M5 |
| Sinal de saída | Sinal de comutação; função elétrica PNP |
| Temperatura de operação | -25 a 80 °C |
| Grau de proteção | IP67 |
| Tensão de operação | 9,6 a 32 V DC |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Ponto de comutação SP | 0,5 a 10 bar |
| Peso | 92,5 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de medição e das temperaturas especificadas.
- Instalações que aceitem conexão de processo G 1/4 externa e alimentação de 9,6 a 32 V DC.
- Sistemas de controle que recebam sinal de comutação PNP e sejam compatíveis com a conexão elétrica M12 de 4 contatos.
⚠ Considere outro se precisa de:
- Não selecione para medições fora da faixa de 0 a 10 bar ou para temperaturas de fluido fora de -25 a 80 °C.
- Não selecione se a instalação exigir pressão absoluta: o modelo é especificado para pressão relativa.
- Não conecte a uma alimentação fora de 9,6 a 32 V DC. Confirme também a compatibilidade da entrada do controlador com saída PNP antes da instalação.
APLICAÇÕES E USO
- Aplicação declarada: monitoramento industrial de pressão relativa em fluidos líquidos e gasosos, respeitando a faixa de medição de 0 a 10 bar e a temperatura de fluido de -25 a 80 °C.
- Possibilidade de integração inferida: uso como entrada de comutação em sistemas de controle com entrada compatível com PNP, alimentação dentro de 9,6 a 32 V DC e ligação M12 adequada. Validar o circuito e a pinagem no datasheet antes da instalação.
- A ficha informa utilização para fluidos do grupo 2 segundo a diretiva de equipamentos sob pressão; substâncias do grupo de fluidos 1 são indicadas sob encomenda. Confirme a adequação ao fluido e às condições específicas do processo.
COMO ESCOLHER
Antes de comprar o PK6524 IFM — Pressostato eletrônico para monitoramento de fluidos, 0 a 10 bar, G 1/4, IP67, verifique estes pontos:
Escolha o PK6524 quando
A aplicação exigir monitoramento de pressão relativa até 10 bar, conexão G 1/4 externa, saída de comutação PNP e alimentação DC entre 9,6 e 32 V.
Busque outra configuração quando
O processo exigir pressão absoluta, faixa acima de 10 bar, temperatura de fluido fora de -25 a 80 °C ou uma conexão de processo diferente de G 1/4 externa. Confirme o modelo apropriado com base nesses requisitos.
Verifique o circuito antes de comprar
Confirme que o controlador aceita saída PNP e que a ligação elétrica pode usar conector M12 codificação A com 4 contatos. A conexão mecânica de processo não determina a compatibilidade elétrica.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Pressostato eletrônico com ajuste intuitivo do ponto de comutação | Identificação do componente e da função principal. |
| Aplicação | Aplicações industriais | Aplicação declarada na ficha do produto. |
| Substâncias | Fluidos líquidos e gasosos | Tipos de fluido indicados para a aplicação. |
| Tipo de pressão | Pressão relativa | Referência de medição; não corresponde a pressão absoluta. |
| Marca | IFM | Fabricante informado no anúncio. |
| SKU / Part Number | PK6524 | Código de identificação do produto. |
| GTIN | 4021179186988 | Identificador comercial informado. |
| Faixa de medição e pressão | ||
|---|---|---|
| Alcance de medição | 0 a 10 bar / 0 a 145 psi | Faixa nominal de medição declarada. |
| Ponto de comutação SP | 0,5 a 10 bar / 7,5 a 145 psi | Faixa ajustável do ponto de comutação. |
| Ponto de comutação e retorno rP | 0,3 a 9,8 bar / 5 a 142 psi | Faixa especificada para ponto de comutação e retorno. |
| Resistência à pressão | 25 bar / 362 psi / 2,5 MPa | Limite de resistência à pressão indicado na ficha. |
| Pressão de ruptura mínima | 300 bar / 4350 psi / 30 MPa | Valor mínimo de pressão de ruptura declarado; não é faixa de operação. |
| MAWP em aplicações segundo CRN | 25 bar / 362 psi | Pressão máxima admissível indicada para aplicações segundo CRN. |
| Proteção contra sobrecarga | Sim | Recurso indicado na ficha; observe os limites de pressão especificados. |
| Precisão e desvios | ||
|---|---|---|
| Repetibilidade | < ±0,5% do valor final | Variação de repetição especificada em relação ao valor final. |
| Desvio de características | < ±1,5% BFSL / < ±2,5% LS | Valores de desvio declarados segundo as referências BFSL e LS. |
| Precisão do ponto de ajuste | < ±2,5% do valor final | Precisão informada para o ponto de ajuste. |
| Influência da temperatura por 10 K | < ±0,5 | Influência térmica declarada para variação de 10 K; unidade não especificada na ficha. |
| Saídas e comutação | ||
|---|---|---|
| Sinal de saída | Sinal de comutação | Tipo de sinal disponibilizado pelo pressostato. |
| Função elétrica | PNP | Tipo de saída elétrica; verifique compatibilidade com a entrada do controlador. |
| Saídas | 2 saídas digitais; antivalentes | Quantidade e relação entre as saídas conforme os dados do produto. |
| Frequência de comutação DC | 100 Hz | Frequência de comutação especificada para corrente contínua. |
| Corrente máxima constante da saída DC | 500 mA | Limite máximo constante informado para a saída de comutação DC. |
| Queda de tensão máxima da saída DC | 2 V | Queda máxima especificada na saída de comutação DC. |
| Proteção contra curto-circuitos | Sim, por impulso | Tipo de proteção contra curto-circuito indicado. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada para inversão de polaridade. |
| Dados elétricos e conexão | ||
|---|---|---|
| Tensão de operação | 9,6 a 32 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 25 mA | Consumo indicado na ficha. |
| Conexão elétrica | 1 x M12; codificação A; 4 contatos | Interface física de conexão elétrica. |
| Classe de proteção | III | Classe de proteção elétrica declarada. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Valor mínimo de isolamento e tensão de ensaio especificados. |
| EMC | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas de compatibilidade eletromagnética indicadas na ficha. |
| Conexão de processo e materiais | ||
|---|---|---|
| Conexão de processo | G 1/4 externa; rosca interna M5 | Interfaces mecânicas de processo indicadas; confirme a configuração necessária na instalação. |
| Materiais em contato com o fluido | Aço inoxidável 1.4404 (316L); FKM | Materiais informados para as partes em contato com o fluido. |
| Materiais | PBT; PC; FKM; aço inoxidável 1.4404 (316L) | Materiais gerais listados para o produto. |
| Torque máximo de aperto | 25 Nm | Limite de torque indicado para o aperto. |
| Elemento de estrangulamento | Não disponível para instalação posterior | A ficha declara que o elemento de estrangulamento não está disponível para instalação posterior. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Faixa de temperatura ambiente informada. |
| Temperatura do fluido | -25 a 80 °C | Faixa de temperatura do fluido especificada. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa permitida para armazenamento segundo a ficha. |
| Grau de proteção | IP67 | Grau de proteção declarado; observe as condições de instalação e conexão. |
| Resistência a choques | DIN EN 60068-2-27; 50 g, 11 ms | Ensaio de choque e condições indicados. |
| Resistência a vibrações | DIN EN 60068-2-6; 20 g, 10 a 2000 Hz | Ensaio de vibração e faixa de frequência indicados. |
| Ciclos de pressão mínimos | 50 milhões | Número mínimo declarado de ciclos de pressão. |
| Dados mecânicos e dimensões | ||
|---|---|---|
| Invólucro | Cilíndrico | Formato do invólucro informado. |

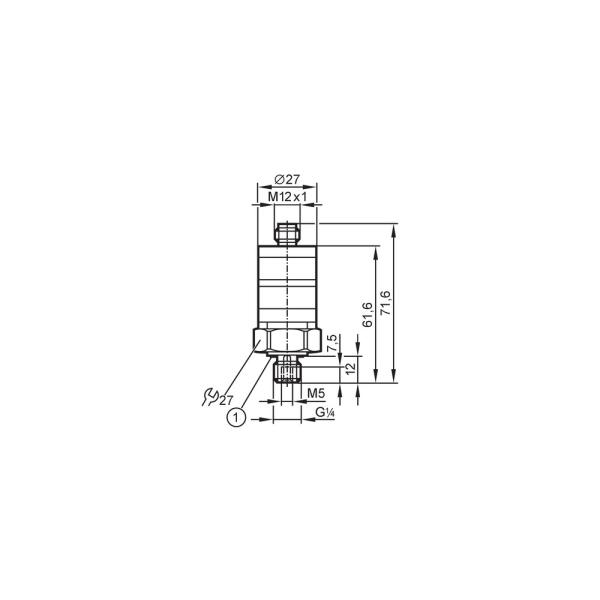

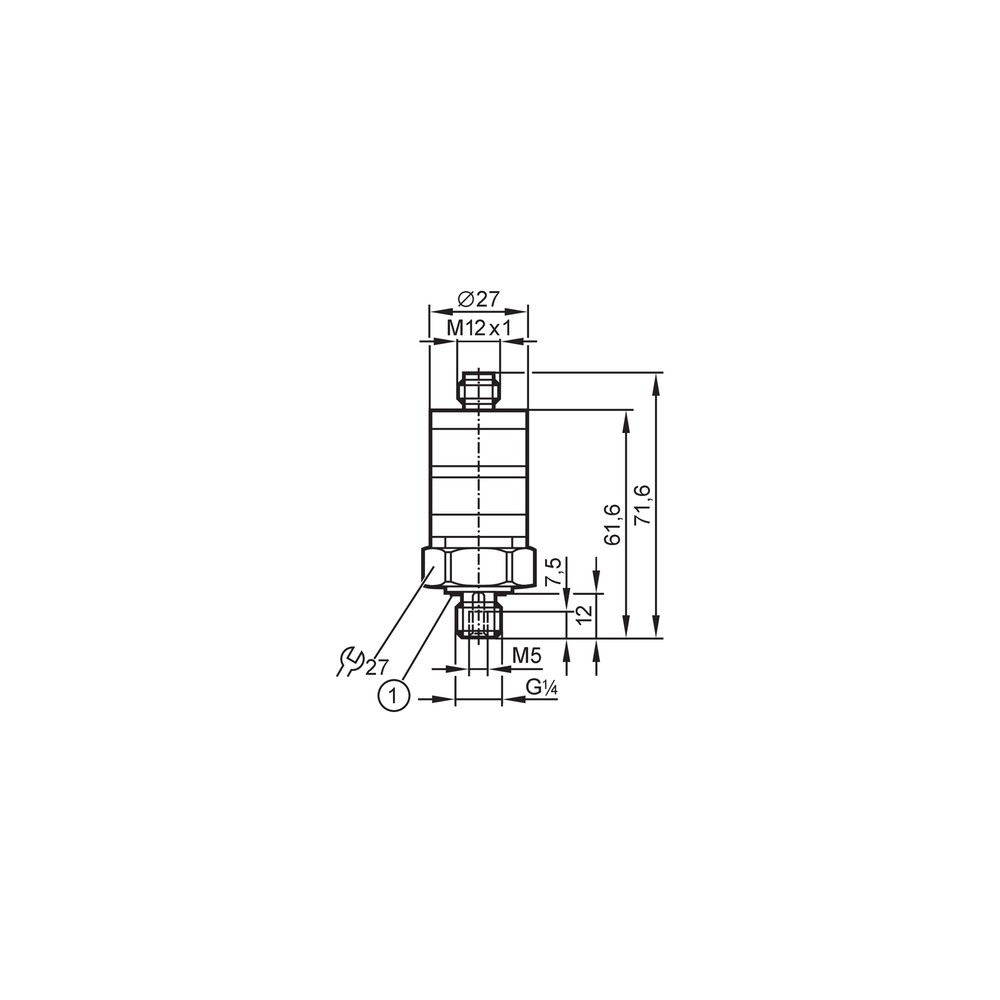

| Dimensões | Ø 27 mm; comprimento 71,6 mm | Dimensões declaradas para planejamento de espaço. |
| Peso | 92,5 g | Massa indicada na ficha do produto. |
| Displays e elementos de operação | ||
|---|---|---|
| Ajuste do ponto de comutação | Anéis de ajuste | Método de ajuste informado para o ponto de comutação. |
| Display em operação | LED verde | Indicador de operação indicado. |
| Status de chaveamento | LED amarelo | Indicador de estado de comutação indicado. |
| Escala disponível | Sim | A ficha indica escala disponível. |
| Conformidade e dados adicionais | ||
|---|---|---|
| Diretiva de equipamentos sob pressão | Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda | Condição de aplicação declarada na ficha para a diretiva de equipamentos sob pressão. |
| MTTF | 500 anos | Valor MTTF informado no conjunto de dados do produto; não representa garantia de vida útil. |
| NCM | 9032.20.00 | Código fiscal informado no cadastro. |
| Unidades por embalagem | 1 peça | Quantidade indicada por embalagem. |
COMPATIBILIDADE
Comunicação
• O produto fornece sinal de comutação; não há protocolo de comunicação indicado na ficha técnica.
Conexões
Elétrica
Conexão elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 9,6 a 32 V DC; função elétrica PNP, duas saídas digitais. Verifique a pinagem no datasheet do fabricante antes de ligar.
Processo
Conexão de processo G 1/4 externa; rosca interna M5 indicada na ficha técnica. Compatibilidade mecânica depende da rosca correspondente no ponto de instalação.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Controlador com entrada digital compatível com saída PNP e alimentação DC de 9,6 a 32 V | ✓ | A ficha especifica função elétrica PNP, sinal de comutação e tensão de operação nessa faixa. |
| Instalação com conexão de processo G 1/4 externa | ✓ | A conexão de processo especificada é G 1/4 externa; confirme a correspondência mecânica e a vedação exigida pelo processo. |
| Rede que exige comunicação por protocolo industrial | ✗ | A ficha informa sinal de comutação, mas não identifica protocolo de comunicação. |
| Medição de pressão absoluta | ✗ | O tipo de pressão informado para este modelo é pressão relativa. |
| Processo com fluido entre -25 e 80 °C e pressão dentro da faixa de medição | ✓ | Esses limites coincidem com a temperatura de fluido e a faixa de medição especificadas. |
INSTALAÇÃO
Como instalar o PK6524 IFM — Pressostato eletrônico para monitoramento de fluidos, 0 a 10 bar, G 1/4, IP67
- Confirme que a pressão de processo está dentro da faixa de medição e que a temperatura do fluido está entre -25 e 80 °C.
- Verifique a compatibilidade da rosca no ponto de montagem com a conexão de processo G 1/4 externa e identifique a rosca interna M5 indicada na ficha.
- Instale o componente sem exceder o torque máximo de aperto especificado de 25 Nm; utilize o método de vedação adequado ao processo e à conexão.
- Conecte a alimentação DC somente dentro da faixa de 9,6 a 32 V e confirme que a entrada de controle aceita saída PNP.
- Use conexão M12 codificação A de 4 contatos e confira a pinagem no datasheet do fabricante antes de energizar; não deduza a pinagem apenas pela quantidade de contatos.
- Ajuste o ponto de comutação pelos anéis de ajuste e verifique os indicadores LED de operação e de status de chaveamento durante o teste funcional.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não detecta a comutação. | Possível incompatibilidade entre a saída PNP e o tipo de entrada do controlador, alimentação fora da faixa ou ligação elétrica incorreta. | Meça a alimentação no sensor e confirme que está entre 9,6 e 32 V DC; verifique o tipo de entrada e confira a pinagem no datasheet. |
| O ponto de comutação não corresponde ao valor esperado. | Ponto ajustado fora do intervalo especificado ou interpretação incorreta da referência de pressão relativa. | Confira a pressão de referência do processo e verifique se o ponto ajustado está dentro da faixa SP de 0,5 a 10 bar. |
| Há vazamento na conexão de processo. | Rosca incompatível, montagem inadequada ou aperto acima do limite especificado. | Confirme a conexão G 1/4 externa e o método de vedação adotado; inspecione a montagem e verifique se o torque não excedeu 25 Nm. |
| O sensor apresenta leitura ou comutação instável. | Condições de pressão, temperatura ou vibração podem estar fora das condições especificadas, ou pode haver problema de conexão elétrica. | Compare a pressão e a temperatura do fluido com os limites da ficha, inspecione o conector e confira as condições de vibração declaradas. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM PK6524 e para que serve?
É um pressostato eletrônico para monitorar pressão relativa em fluidos líquidos e gasosos em aplicações industriais. Ele fornece sinal de comutação e permite ajuste do ponto por anéis.
O que preciso conferir para ligar o PK6524 a um controlador?
O circuito deve aceitar saída PNP e fornecer alimentação DC de 9,6 a 32 V. A conexão elétrica é M12, codificação A, com 4 contatos; confirme a pinagem no datasheet.
O produto acompanha cabo ou conector?
A ficha informa uma conexão elétrica M12, mas não especifica cabo ou conector como item incluso. Confirme o conteúdo fornecido antes da compra.
Este modelo serve para medir pressão absoluta?
Não. A especificação identifica o PK6524 como sensor de pressão relativa; para pressão absoluta, selecione um modelo especificado para esse tipo de medição.
Posso usar o PK6524 com fluido acima de 80 °C?
Não dentro da faixa de temperatura de fluido especificada, que vai de -25 a 80 °C. A ficha também informa uso para fluidos do grupo 2 e substâncias do grupo 1 sob encomenda.
O sensor não comuta no CLP: o que verifico antes de trocar?
Verifique primeiro se o CLP aceita saída PNP, se a alimentação está entre 9,6 e 32 V DC e se a ligação corresponde à pinagem oficial. Confira também se a pressão atingiu o ponto de comutação ajustado.
A conexão apresenta vazamento: devo substituir o pressostato?
Antes de substituir, confira se a conexão do processo corresponde a G 1/4 externa, se a vedação está apropriada e se o aperto respeitou o máximo de 25 Nm. Inspecione também a rosca e a superfície de montagem.
Quando escolher este pressostato em vez de outro modelo?
Escolha o PK6524 quando forem necessários pressão relativa até 10 bar, saída PNP, alimentação de 9,6 a 32 V DC e conexão G 1/4 externa. Para outra referência de pressão, faixa ou rosca, compare com um modelo que declare esses requisitos.
Preciso de alguma ferramenta ou cuidado especial para instalar?
A ficha especifica torque máximo de aperto de 25 Nm e ajuste do ponto de comutação por anéis. Use o datasheet para confirmar pinagem e conexão elétrica antes de energizar.
Como verifico o ponto de comutação depois da montagem?
Ajuste pelos anéis e teste a comutação com pressão conhecida dentro da faixa especificada. Os LEDs verde e amarelo indicam, respectivamente, operação e status de chaveamento.
GLOSSÁRIO TÉCNICO
Pressão relativa
Pressão referenciada à pressão ambiente, conforme o tipo de pressão especificado para o sensor.
Ponto de comutação (SP)
Valor de pressão em que a saída é configurada para comutar. (Ref.: SP de 0,5 a 10 bar.)
Ponto de retorno (rP)
Valor associado ao retorno da saída após a comutação. (Ref.: faixa rP de 0,3 a 9,8 bar.)
Saída PNP
Tipo de saída eletrônica que deve ser compatibilizado com a entrada do controlador. (Ref.: função elétrica PNP.)
Grau de proteção IP67
Classificação de proteção do invólucro declarada pelo fabricante. (Ref.: IP67.)
