Pressostato Eletrônico IFM PK6522

Pré-visualizar: PK6522 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-100 bar G 1/4 IP67

PK6522 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-100 bar G 1/4 IP67

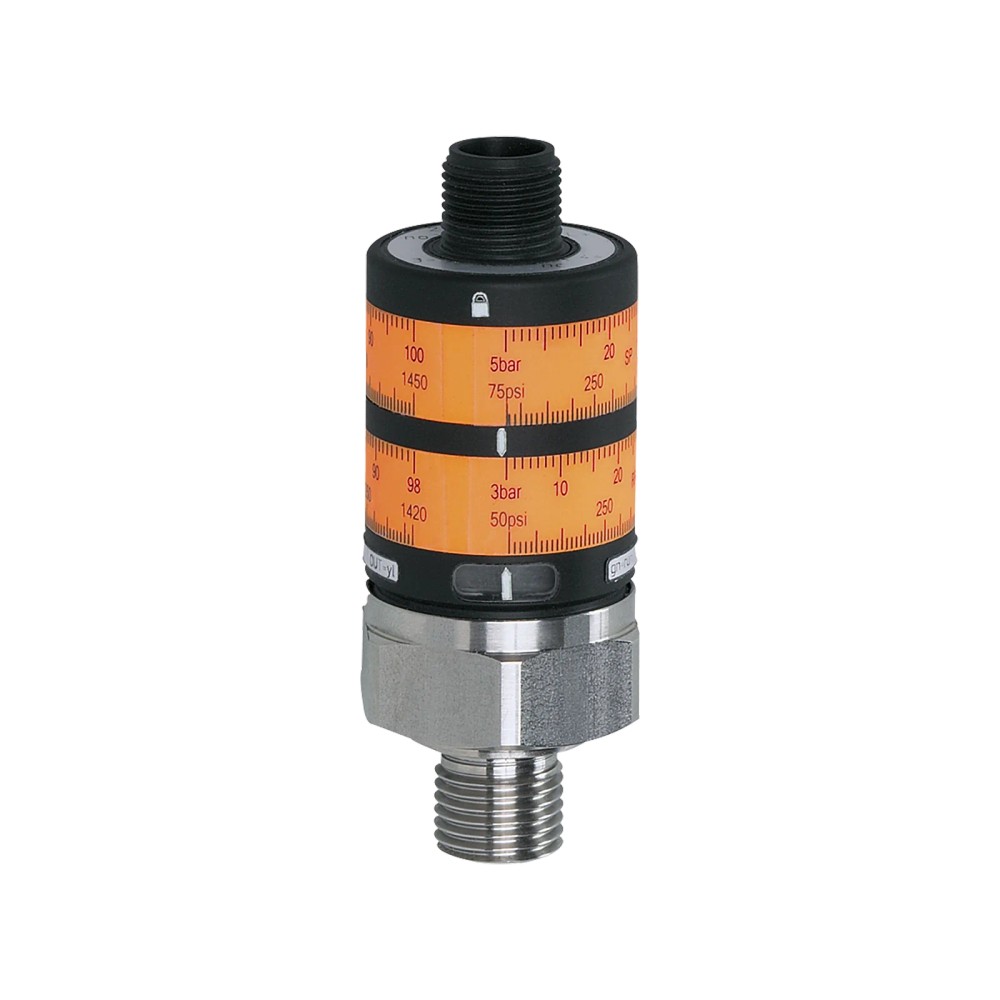

Imagem meramente ilustrativa

R$ 2.219,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PK6522
EAN: 4021179186971
NCM do produto: 90322000

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PK6522 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-100 bar G 1/4 IP67"

Destaques do Produto

Faixa de medição

0...100 bar

Conexão de processo

G 1/4 externa

Tipo de saída

Sinal de comutação PNP; 2 saídas digitais indicadas na ficha

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

9,6...32 V DC

Proteção e temperatura

IP67; -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PK6522 IFM — Pressostato eletrônico para monitoramento de pressão relativa, 0 a 100 bar, conexão G 1/4, IP67

O IFM PK6522 é um pressostato eletrônico para monitorar pressão relativa em aplicações industriais com fluidos líquidos ou gasosos. Permite ajustar o ponto de comutação por anéis de ajuste e fornece sinal de comutação com função elétrica PNP. Sua faixa de medição é de 0 a 100 bar, com conexão de processo G 1/4 externa e proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Pressostato eletrônico
Faixa de medição	0...100 bar / 0...1450 psi
Tipo de pressão	Pressão relativa
Ponto de comutação SP	5...100 bar / 75...1450 psi
Conexão de processo	G 1/4 externa; rosca interna M5 indicada na ficha
Sinal e função elétrica	Sinal de comutação; PNP
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	9,6...32 V DC
Grau de proteção	IP67
Temperatura de operação	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento e comutação de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de medição de 0 a 100 bar.
Instalações que aceitam conexão de processo G 1/4 externa e alimentação elétrica entre 9,6 e 32 V DC.
Sistemas que recebem sinal de comutação PNP e utilizam conexão elétrica M12 codificação A, 4 contatos.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de processo exceda a faixa de medição especificada de 0 a 100 bar; a ficha não caracteriza o sensor como instrumento de medição acima dessa faixa.
Sistemas que exijam exclusivamente saída analógica, comunicação digital ou protocolo não especificado na ficha.
Instalações cuja conexão de processo não possa aceitar G 1/4 externa; valide a rosca e a interface antes da montagem.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento industrial de pressão relativa em fluidos líquidos ou gasosos, com comutação ajustável por anéis, desde que a pressão esteja na faixa de medição de 0 a 100 bar e a temperatura do fluido entre -25 e 80 °C.
Aplicação possível, a validar no projeto: integração a uma entrada de CLP compatível com sinal PNP, respeitando alimentação de 9,6 a 32 V DC e limites elétricos da saída especificados no datasheet.
A ficha declara uso possível para fluidos do grupo 2 segundo as condições nela indicadas; substâncias do grupo de fluidos 1 são informadas como disponíveis sob encomenda. Confirme a condição aplicável antes da especificação.
A adequação química depende do fluido e dos materiais em contato especificados — aço inoxidável 1.4404/316L e FKM —, portanto requer validação para cada processo.

COMO ESCOLHER

Antes de comprar o PK6522 IFM — Pressostato eletrônico para monitoramento de pressão relativa, 0 a 100 bar, conexão G 1/4, IP67, verifique estes pontos:

Escolha o PK6522 quando

A aplicação precisar monitorar pressão relativa até 100 bar, realizar comutação ajustável por anéis e usar sinal PNP. Confirme também que a alimentação está entre 9,6 e 32 V DC e que a conexão de processo G 1/4 externa é compatível.

Considere outra configuração quando

O sistema exigir medição fora da faixa de 0 a 100 bar, saída analógica ou protocolo de comunicação não informado para este modelo. Para conexões diferentes de G 1/4 externa, selecione uma versão cuja rosca corresponda à interface do processo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PK6522	Identificação do produto.
Tipo de produto	Pressostato eletrônico com ajuste intuitivo do ponto de comutação	Aplicação industrial; ajuste por anéis.
Aplicação informada	Aplicações industriais	Uso indicado na ficha do produto.
Substâncias	Fluidos líquidos e gasosos	Tipos de fluido informados; validar compatibilidade química específica.
Tipo de pressão	Pressão relativa	Referência de medição indicada pelo fabricante.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); FKM	Materiais molhados especificados; verificar compatibilidade com o fluido.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada na ficha; não representa classificação adicional.

Faixa de medição e pressão
Alcance de medição	0...100 bar / 0...1450 psi	Faixa nominal de medição.
Ponto de comutação SP	5...100 bar / 75...1450 psi	Faixa de ajuste do ponto de comutação.
Ponto de comutação e retorno rP	3...98 bar / 50...1420 psi	Faixa de ajuste informada para o ponto de retorno.
Resistência à pressão	200 bar / 2900 psi / 20 MPa	Limite de resistência à pressão; não substitui a faixa de medição.
Pressão mínima de ruptura	1000 bar / 14500 psi / 100 MPa	Valor de ruptura informado na ficha; não é faixa de operação.
Proteção contra sobrecarga	Sim	Recurso indicado pelo fabricante; observar os limites de pressão especificados.

Dados elétricos
Tensão de operação	9,6...32 V DC	Limites de alimentação especificados.
Consumo de corrente	< 25 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor e condição de ensaio informados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC declaradas na ficha.

Saídas e chaveamento
Sinal de saída	Sinal de comutação	Tipo de sinal indicado.
Função elétrica	PNP	Tipo de saída elétrica declarado.
Quantidade de saídas digitais	2	Número indicado na ficha.
Saída	Antivalente	Característica de saída informada na ficha.
Corrente máxima constante da saída DC	500 mA	Limite máximo especificado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2 V	Valor máximo informado para a saída de comutação DC.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado na ficha.

Precisão e desvios
Desvio de características	< ±1,5% BFSL / < ±2,5% LS	Valores de desvio conforme referências BFSL e LS indicadas.
Precisão do ponto de ajuste	< ±2,5% do valor final	Precisão declarada para o ajuste do ponto de comutação.
Repetibilidade	< ±0,5% do valor final, para variações de temperatura <10 K	Condição térmica associada ao valor informado.
Influência da temperatura por 10 K	< ±0,5%	Influência térmica declarada para variação de 10 K.

Conexões e interfaces
Conexão de processo	G 1/4 externa; rosca interna M5 indicada na ficha	Verificar a interface aplicável à montagem no desenho técnico.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Interface elétrica indicada pelo fabricante.
Protocolo de comunicação	Não especificado; sinal de comutação	A ficha não informa protocolo digital.

Condições ambientais
Temperatura ambiente	-25...80 °C	Limites de temperatura ambiente declarados.
Temperatura do fluido	-25...80 °C	Limites de temperatura do fluido declarados.
Temperatura de armazenamento	-40...100 °C	Faixa permitida de armazenamento informada.
Grau de proteção	IP67	Grau de proteção declarado; observar condições de montagem e conexão.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Ensaio de choque indicado na ficha.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10...2000 Hz)	Ensaio de vibração indicado na ficha.

Dados mecânicos
Invólucro	Cilíndrico	Formato informado na ficha.
Dimensões	Ø 27 mm; comprimento 71,6 mm	Dimensões informadas para conferência de espaço de montagem.
Peso	94 g	Massa indicada no conjunto de dados do produto.
Torque máximo de aperto	25 Nm	Limite de aperto informado; seguir as instruções do fabricante.
Materiais do produto	PBT; PC; FKM; 1.4404 (aço inoxidável/316L)	Materiais listados na ficha.
Ciclos de pressão mínimos	50 milhões	Quantidade mínima informada na ficha.

Displays e elementos de operação
Ajuste do ponto de comutação	Anéis de ajuste	Método de ajuste informado.
Display em operação	LED verde	Indicador de operação.
Status de chaveamento	LED amarelo	Indicador de estado de comutação.
Escala disponível	Sim	Disponibilidade de escala informada na ficha.
Elemento de estrangulamento	Não disponível para instalação posterior	Condição indicada pelo fabricante.

Dados de identificação comercial
Marca	IFM	Marca do produto.
SKU e part number	PK6522	Identificadores do produto.
GTIN	4021179186971	Identificador comercial informado.
NCM	9032.20.00	Classificação fiscal presente nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Sinal de comutação; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 9,6...32 V DC; função elétrica PNP. Verifique a pinagem e a ligação de cargas no datasheet antes de conectar.

Processo Conexão de processo G 1/4 externa; a ficha também indica rosca interna M5. Confirme qual interface se aplica à montagem pretendida no desenho e datasheet do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com sinal de comutação PNP e alimentação de 9,6...32 V DC	✓	A ficha especifica função elétrica PNP, sinal de comutação e tensão de operação de 9,6...32 V DC; a compatibilidade da entrada deve ser verificada no equipamento receptor.
Instalação com porta de processo G 1/4 externa e pressão relativa dentro da faixa de medição	✓	A conexão G 1/4 externa e a faixa de 0...100 bar estão especificadas.
Sistema que exige saída analógica ou protocolo digital identificado	✗	A ficha identifica sinal de comutação, mas não especifica saída analógica nem protocolo digital.
Aplicação com pressão de processo acima de 100 bar como faixa normal de medição	✗	A faixa de medição informada termina em 100 bar; não se deve confundir resistência à pressão com faixa de medição.
Ambiente ou fluido dentro das condições de temperatura informadas e com materiais compatíveis	✓	A ficha informa temperatura do fluido de -25...80 °C e materiais em contato com o fluido em aço inoxidável 1.4404/316L e FKM; a compatibilidade química específica deve ser confirmada para o fluido.

INSTALAÇÃO

Como instalar o PK6522 IFM — Pressostato eletrônico para monitoramento de pressão relativa, 0 a 100 bar, conexão G 1/4, IP67

Confirme que a faixa de pressão de processo está dentro de 0...100 bar e que a temperatura ambiente e do fluido respeita -25...80 °C.
Verifique a rosca da porta de processo e confirme a montagem G 1/4 externa conforme o desenho e o datasheet.
Confira se os materiais em contato com o fluido, aço inoxidável 1.4404/316L e FKM, são compatíveis com o processo.
Instale o sensor sem exceder o torque máximo de aperto informado de 25 Nm.
Conecte o conector M12 codificação A, 4 contatos, a uma alimentação de 9,6...32 V DC e a uma entrada compatível com sinal PNP; consulte a pinagem no datasheet.
Ajuste o ponto de comutação pelos anéis e verifique os indicadores LED de operação e de status de chaveamento durante a validação funcional.

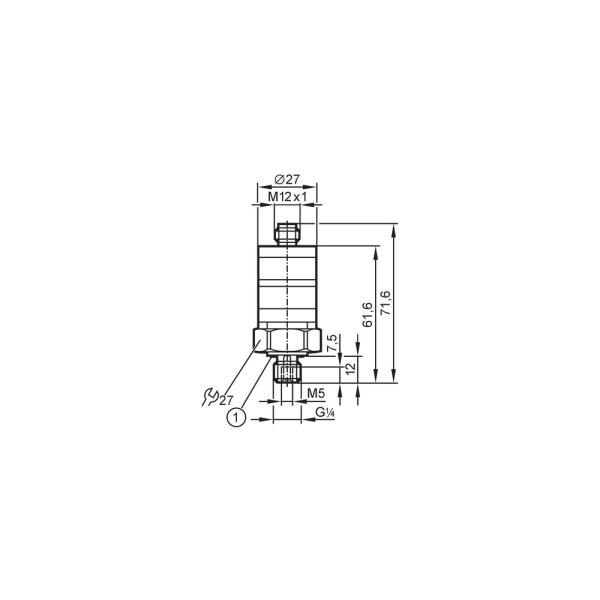

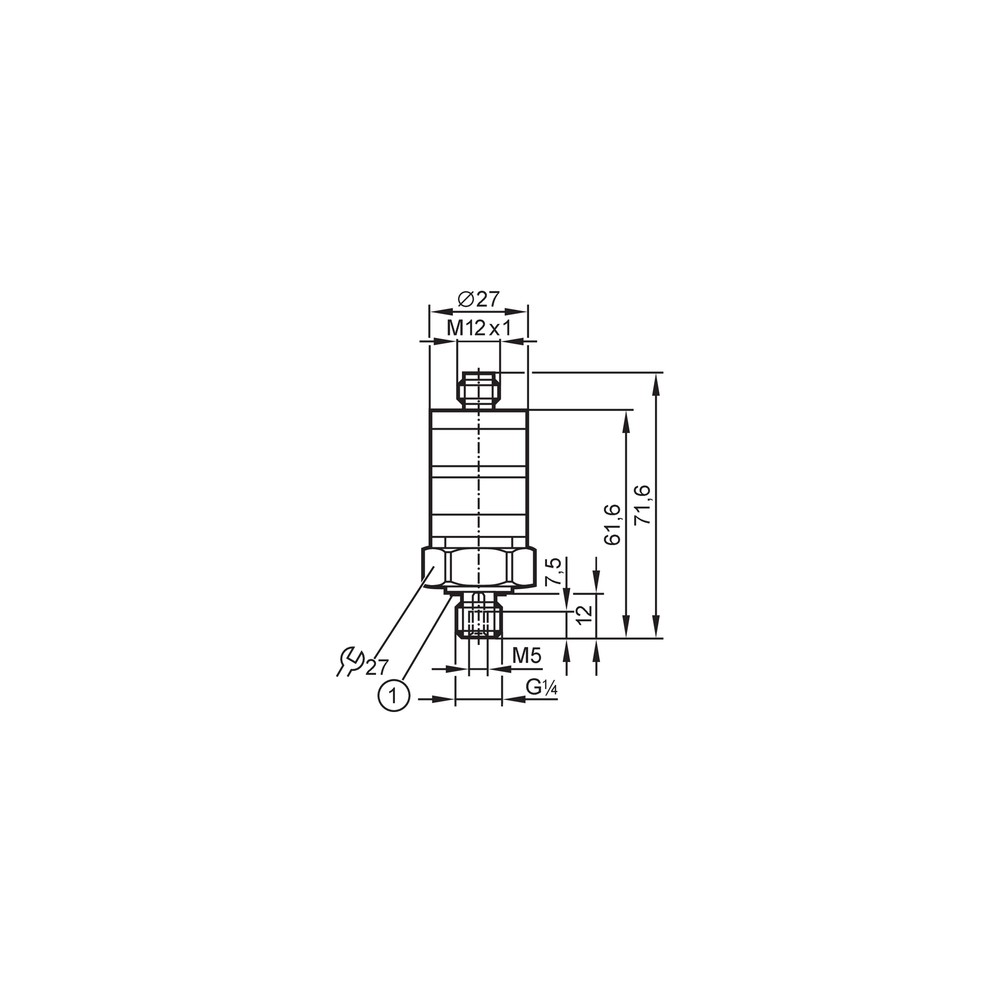

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado no ponto esperado.	Ponto de comutação ou retorno ajustado fora do valor requerido, ou pressão fora da faixa de ajuste disponível.	Compare a pressão aplicada com os intervalos SP de 5...100 bar e rP de 3...98 bar e confira o ajuste pelos anéis.
A saída PNP não é reconhecida pelo controlador.	Entrada do controlador incompatível com PNP, alimentação fora da faixa ou ligação elétrica incorreta.	Meça a alimentação nos terminais, confirme 9,6...32 V DC e valide a compatibilidade da entrada e a pinagem no datasheet.
O sensor não apresenta indicação de operação.	Ausência ou inversão da alimentação, conexão M12 mal encaixada ou circuito interrompido.	Verifique a alimentação, o encaixe do conector e a continuidade da instalação; use a pinagem oficial do fabricante.
Há vazamento ou leitura instável após a montagem.	Interface de processo inadequada, aperto fora do limite especificado ou incompatibilidade entre o fluido e os materiais molhados.	Confirme a rosca de montagem, o torque máximo de 25 Nm, a vedação adotada e a compatibilidade do fluido com 1.4404/316L e FKM.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PK6522 (português) (Datasheet) Desenho em escala IFM PK6522 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PK6522 e para que serve?

É um pressostato eletrônico para monitorar pressão relativa em aplicações industriais com fluidos líquidos ou gasosos. Ajusta o ponto de comutação por anéis e fornece sinal de comutação PNP.

Quais são as conexões e a alimentação elétrica do PK6522?

A conexão de processo é G 1/4 externa, e a conexão elétrica é M12 codificação A com 4 contatos. A alimentação especificada é de 9,6 a 32 V DC; confirme a pinagem no datasheet.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida informa uma unidade por embalagem, mas não especifica acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Este modelo serve para medir pressão acima de 100 bar?

Não como faixa de medição: o alcance especificado é de 0 a 100 bar. A resistência à pressão e a pressão mínima de ruptura são limites diferentes e não ampliam essa faixa.

Posso usar o PK6522 se meu sistema exige saída analógica?

A ficha identifica sinal de comutação PNP e não especifica saída analógica. Se a aplicação exige sinal analógico, procure um modelo cuja ficha declare essa saída.

A saída não chaveia: o que devo verificar antes de trocar o sensor?

Verifique a pressão aplicada e os ajustes SP e rP pelos anéis. Confirme também a alimentação, a ligação PNP e a compatibilidade da entrada do controlador.

O controlador não reconhece o sinal; isso significa que o sensor está com defeito?

Não necessariamente. Confira primeiro se a entrada aceita PNP, se a alimentação está entre 9,6 e 32 V DC e se o conector M12 está ligado conforme a pinagem do datasheet.

Devo comprar um kit ou somente o pressostato?

A ficha informa uma unidade por embalagem e não identifica um kit ou acessórios incluídos. Verifique separadamente se sua instalação requer cabo, adaptador ou outros componentes.

Como escolher entre este modelo e outro pressostato?

Escolha o PK6522 quando a aplicação aceitar pressão relativa de 0 a 100 bar, comutação PNP e processo G 1/4 externa. Para saída analógica, protocolo digital ou outra faixa, compare com um modelo que declare esses requisitos.

Quais cuidados devo ter na instalação?

Confirme a rosca e a compatibilidade do fluido com os materiais molhados, respeite o torque máximo de 25 Nm e use alimentação de 9,6 a 32 V DC. Consulte o desenho dimensional e o datasheet para a montagem e a ligação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão expressa em relação à pressão ambiente; é o tipo de pressão indicado para o PK6522.

Ponto de comutação (SP)

Valor de pressão ajustado para a mudança de estado da saída.

Ponto de retorno (rP)

Valor de pressão associado ao retorno do estado de comutação, conforme configuração do sensor.

PNP

Tipo de saída de comutação que fornece sinal elétrico conforme a função PNP especificada; deve ser conectado a uma entrada compatível.

IP67

Grau de proteção do invólucro declarado pelo fabricante; a instalação deve manter as condições adequadas de conexão e montagem.
