Pressostato Eletrônico IFM PK6521

Pré-visualizar: PK6521 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-250 bar G 1/4 IP67

PK6521 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-250 bar G 1/4 IP67

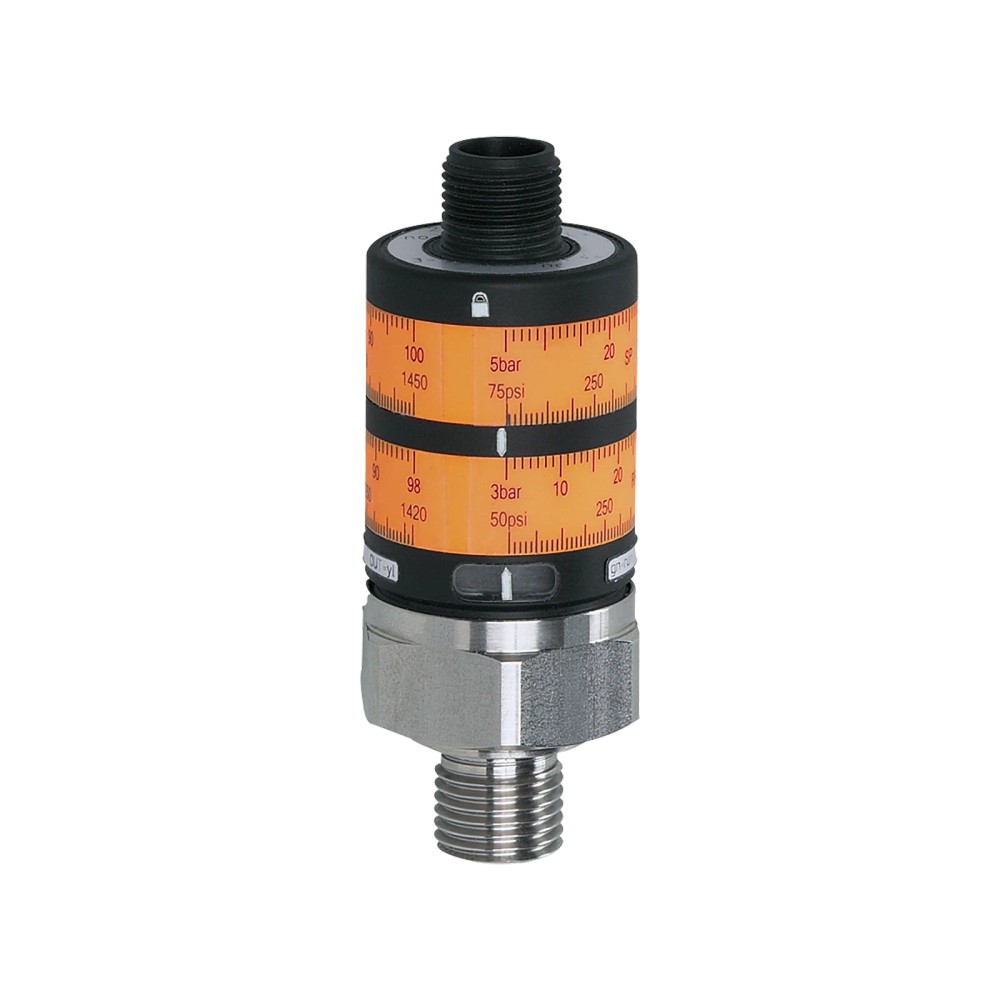

Imagem meramente ilustrativa

R$ 2.219,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PK6521
EAN: 4021179186964
NCM do produto: 90322000

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PK6521 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-250 bar G 1/4 IP67"

Destaques do Produto

Faixa de pressão

0...250 bar

Conexão de processo

G 1/4 rosca externa

Saída elétrica

PNP, duas saídas digitais

Alimentação

9,6...32 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Pressostato eletrônico IFM PK6521 com ajuste intuitivo do ponto de comutação, 0...250 bar, G 1/4, IP67

O IFM PK6521 é um pressostato eletrônico para monitorar pressão relativa em aplicações industriais e gerar sinais de comutação. Sua faixa de medição é de 0...250 bar, com conexão de processo G 1/4 rosca externa e proteção IP67. O ponto de comutação é ajustado por anéis de ajuste; a função elétrica é PNP.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Pressostato eletrônico com sinal de comutação
Faixa de medição	0...250 bar (0...3625 psi)
Tipo de pressão	Pressão relativa
Ponto de comutação SP	12,5...250 bar (181...3625 psi)
Conexão de processo	G 1/4 rosca externa; rosca interna M5
Saídas digitais	2; função elétrica PNP; saída antivalente
Alimentação	9,6...32 V DC
Temperatura de operação	-25...80 °C
Grau de proteção	IP67
Conexão elétrica	1 x M12, codificação A, 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, observadas as condições de pressão, temperatura e compatibilidade dos materiais em contato com o fluido.
Sistemas que aceitem sinal de comutação PNP e alimentação de 9,6...32 V DC.
Instalações com conexão de processo G 1/4 rosca externa e necessidade de ajuste do ponto de comutação por anéis.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de operação ultrapassar a faixa de medição de 0...250 bar ou quando a instalação exigir ponto de comutação fora de 12,5...250 bar.
Não selecionar para pressão absoluta ou diferencial: a especificação informada é pressão relativa.
Não usar se a temperatura do fluido ou ambiente estiver fora de -25...80 °C.
Não presumir compatibilidade com materiais de fluido diferentes dos indicados para contato: aço inoxidável 1.4404 (316L) e FKM.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, respeitando a faixa de medição, as temperaturas especificadas e a compatibilidade dos materiais em contato com o fluido.
Possibilidade de uso: sinalizar um ponto de pressão a um sistema de controle com entrada PNP, desde que a alimentação e os limites elétricos sejam compatíveis; essa adequação depende da configuração da instalação.
A ficha informa uso com fluidos do grupo 2 conforme boas práticas de engenharia; substâncias do grupo de fluidos 1 são indicadas sob encomenda.
Não extrapolar a faixa de operação para pressões, temperaturas ou tipos de pressão diferentes dos especificados; consultar o fabricante para validação do fluido e da aplicação.

COMO ESCOLHER

Antes de comprar o Pressostato eletrônico IFM PK6521 com ajuste intuitivo do ponto de comutação, 0...250 bar, G 1/4, IP67, verifique estes pontos:

Escolha o PK6521

Quando a aplicação exige monitoramento de pressão relativa até 250 bar, com ponto de comutação ajustável entre 12,5 e 250 bar, conexão G 1/4 rosca externa, saída PNP e alimentação de 9,6...32 V DC.

Verifique outra especificação

Procure outro modelo se o processo exigir pressão absoluta ou diferencial, faixa ou ponto de comutação fora dos limites informados, temperatura fora de -25...80 °C ou uma conexão de processo diferente. Confirme no datasheet do fabricante a adequação dos materiais ao fluido e a configuração elétrica requerida.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Pressostato eletrônico com ajuste intuitivo do ponto de comutação	Designação do produto na ficha do fabricante.
Aplicação	Aplicações industriais	Uso indicado na ficha; verificar os limites de processo e instalação.
Substâncias	Fluidos líquidos e gasosos	Tipos de substância indicados; a compatibilidade química depende dos materiais em contato.
Tipo de pressão	Pressão relativa	Referência de pressão especificada para medição.
Sinal de saída	Sinal de comutação	Tipo de sinal informado; não equivale a uma interface de comunicação digital.

Faixa de medição e pressão
Alcance de medição	0...250 bar (0...3625 psi)	Faixa nominal de medição indicada pelo fabricante.
Ponto de comutação SP	12,5...250 bar (181...3625 psi)	Intervalo especificado para o ponto de comutação.
Ponto de comutação e retorno rP	7,5...245 bar (109...3553 psi)	Intervalo especificado para o ponto de retorno.
Resistência à pressão	400 bar / 5800 psi / 40 MPa	Valor de resistência à pressão indicado; não é a faixa de medição.
Pressão de ruptura mínima	1000 bar / 14500 psi / 100 MPa	Limite mínimo de pressão de ruptura especificado pelo fabricante.
Ciclos de pressão mínimos	50 milhões	Quantidade mínima informada para ciclos de pressão.

Dados elétricos
Tensão de operação	9,6...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 25 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção indicada pelo fabricante.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor e tensão de ensaio especificados.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas para o produto.

Saídas e proteção elétrica
Função elétrica	PNP	Tipo de saída especificado.
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Saída	Antivalente	Configuração indicada para a saída.
Queda de tensão máxima da saída de comutação DC	2 V	Limite especificado para a saída de comutação DC.
Intensidade de corrente máxima constante da saída de comutação DC	500 mA	Limite de corrente constante informado para a saída DC.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção contra curto-circuito informado.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.

Precisão e desvios
Desvio de características	< ± 1,5 % BFSL / < ± 2,5 % LS	Desvios conforme as referências BFSL e LS indicadas na ficha.
Precisão do ponto de ajuste	< ± 2,5 % do valor final	Precisão especificada para o ajuste do ponto de comutação.
Repetibilidade	< ± 0,5 % do valor final, para variações de temperatura < 10 K	Condição de temperatura indicada para o valor de repetibilidade.
Influência da temperatura por 10 K	< ± 0,5	Influência informada para variação de 10 K; unidade não explicitada no dado fornecido.

Conexões e interface física
Conexão de processo	G 1/4 rosca externa; rosca interna M5	Interfaces de processo informadas na ficha.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Conector especificado; consultar o datasheet para atribuição dos pinos.
Elemento de estrangulamento	Não disponível para instalação posterior	A ficha informa que o elemento de estrangulamento não está disponível para instalação posterior.

Condições ambientais
Temperatura de operação	-25...80 °C	Faixa de temperatura de operação informada.
Temperatura do fluido	-25...80 °C	Faixa especificada para o fluido.
Temperatura ambiente	-25...80 °C	Faixa especificada para o ambiente.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento informados; não equivalem à faixa de operação.
Grau de proteção	IP67	Grau de proteção declarado para o invólucro.
Resistência a choques	DIN IEC 68-2-27; 50 g (11 ms)	Condição de choque conforme norma e duração indicadas.
Resistência a vibrações	DIN IEC 68-2-6; 20 g (10...2000 Hz)	Condição de vibração conforme norma e faixa de frequência indicadas.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato construtivo informado.
Dimensões	Ø 27 mm; comprimento 71,6 mm	Dimensões indicadas na ficha.
Peso	95 g	Peso informado no conjunto de dados do produto.
Materiais	PBT; PC; FKM; aço inoxidável 1.4404 (316L)	Materiais declarados para o produto.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L); FKM	Materiais em contato direto com o fluido; validar compatibilidade química para cada aplicação.
Torque máximo de aperto	25 Nm	Limite de torque especificado para aperto.

Displays e elementos de operação
Ajuste do ponto de comutação	Anéis de ajuste	Método de ajuste indicado.
Display em operação	LED verde	Indicador de operação informado.
Status de chaveamento	LED amarelo	Indicador de estado de comutação informado.
Escala disponível	Sim	Disponibilidade de escala indicada na ficha.

Conformidade e dados complementares
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Classificação e condição de uso informadas na ficha.
MTTF	450 anos	Valor informado no conjunto de dados; não representa garantia de vida útil.
NCM	9032.20.00	Código fiscal informado para o produto.
Part number / SKU	PK6521	Identificação do modelo.
GTIN	4021179186964	Identificador global do item.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Sinal de comutação; não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Saída PNP, duas saídas digitais antivalentes. Alimentação de 9,6...32 V DC. A compatibilidade elétrica depende de o circuito de entrada aceitar sinal PNP e de respeitar os limites elétricos especificados.

Processo G 1/4 rosca externa; a ficha também informa rosca interna M5. Confirmar a interface mecânica da instalação antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal PNP, alimentação dentro de 9,6...32 V DC e conexão elétrica M12 codificação A de 4 contatos	✓	Essas características correspondem às especificações elétricas informadas para o produto; verificar a atribuição dos contatos no datasheet antes de ligar.
Processo com pressão relativa dentro de 0...250 bar e ponto de comutação necessário entre 12,5...250 bar	✓	A faixa de medição e o intervalo de ajuste do ponto de comutação abrangem essas condições.
Instalação que exige conexão de processo diferente de G 1/4 rosca externa	✗	A conexão de processo informada é G 1/4 rosca externa; não há adaptador ou compatibilidade com outras roscas confirmados na ficha.
Sistema que exige pressão absoluta, diferencial ou protocolo digital específico	✗	O produto é especificado para pressão relativa e sinal de comutação; a ficha não informa pressão absoluta, diferencial ou protocolo de comunicação.
Fluido ou ambiente entre -25 e 80 °C	✓	A temperatura de operação e a temperatura do fluido informadas são -25...80 °C; confirmar também a compatibilidade química do fluido com aço inoxidável 1.4404 e FKM.

INSTALAÇÃO

Como instalar o Pressostato eletrônico IFM PK6521 com ajuste intuitivo do ponto de comutação, 0...250 bar, G 1/4, IP67

Confirme que o processo utiliza pressão relativa e que a faixa e o ponto de comutação necessários estão dentro dos limites especificados.
Verifique se a conexão de processo da instalação corresponde à G 1/4 rosca externa e confira a interface roscada antes de montar.
Confirme a compatibilidade do fluido com aço inoxidável 1.4404 (316L) e FKM e mantenha a temperatura dentro da faixa indicada.
Instale o sensor sem exceder o torque máximo de aperto de 25 Nm.
Com a alimentação desligada, conecte o M12 codificação A de 4 contatos conforme a atribuição de pinos do datasheet; confirme alimentação de 9,6...32 V DC e entrada compatível com PNP.
Ajuste o ponto de comutação pelos anéis de ajuste e verifique os indicadores LED e o funcionamento do sinal no sistema.

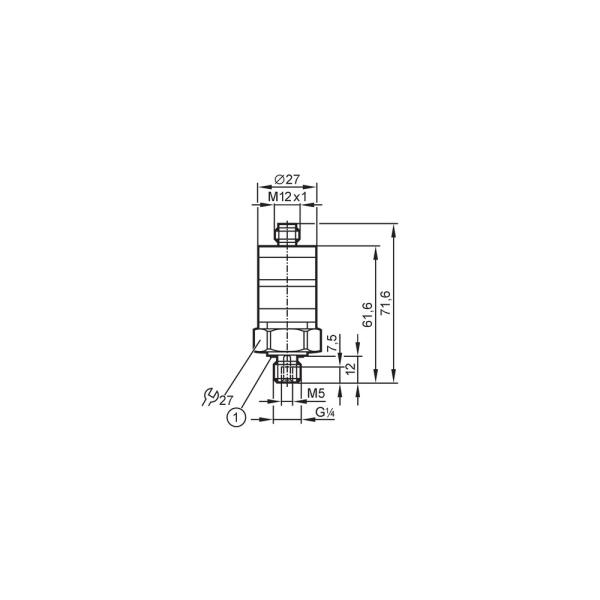

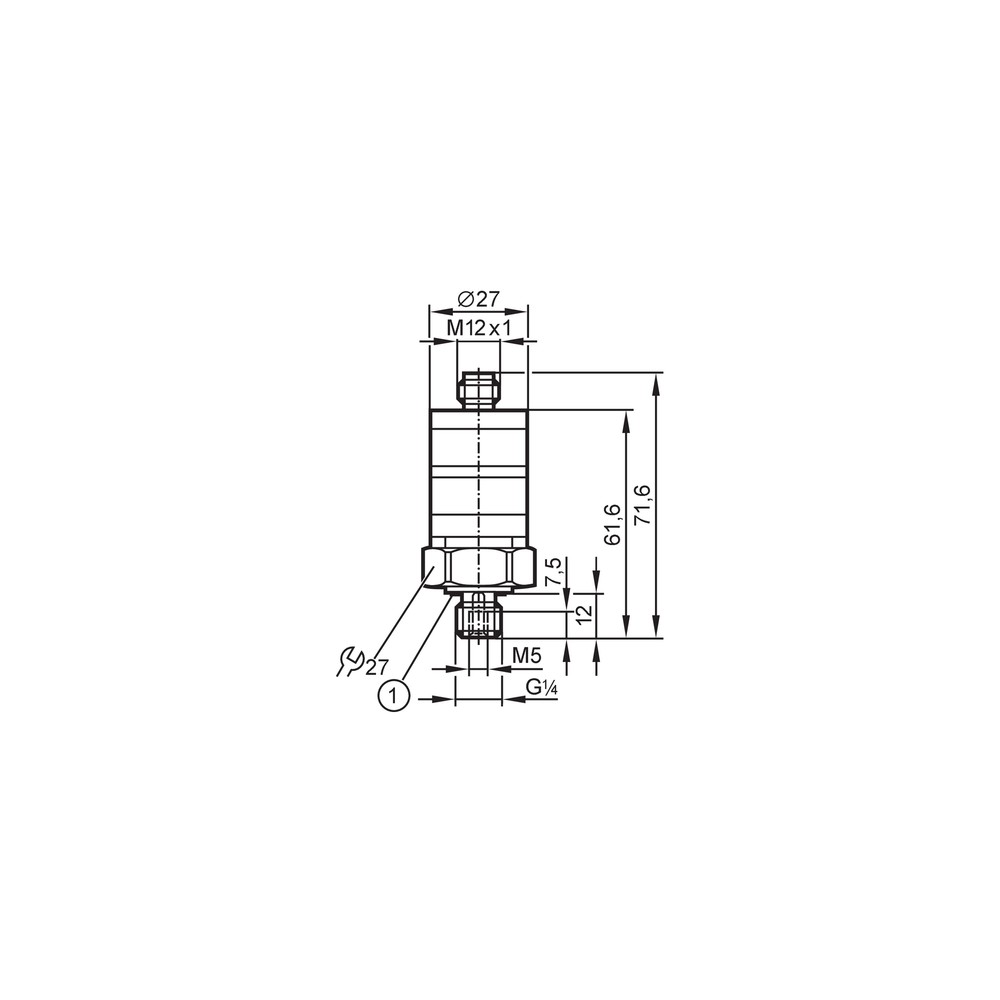

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta no ponto de pressão esperado.	Ponto de comutação ajustado fora da necessidade do processo ou pressão real fora do intervalo ajustável.	Compare a pressão medida com o ajuste requerido e confirme que o SP está entre 12,5 e 250 bar; confira os anéis de ajuste.
O controlador não reconhece o sinal de saída.	Entrada do controlador incompatível com PNP, alimentação fora da faixa ou conexão M12 incorreta.	Verifique a alimentação de 9,6...32 V DC, a configuração da entrada do controlador e a ligação dos contatos conforme o datasheet.
O indicador de operação não acende.	Ausência ou inversão da alimentação, conexão elétrica incorreta ou tensão fora da faixa especificada.	Meça a tensão nos contatos conforme o esquema do fabricante e confira a conexão antes de substituir o sensor.
Há vazamento ou instabilidade na conexão de processo.	Montagem inadequada, torque acima do limite ou conexão incompatível com a rosca informada.	Inspecione a interface de rosca, o assentamento e o aperto; confirme que o torque não excedeu 25 Nm e que a conexão corresponde à especificação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PK6521 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PK6521 e para que serve?

É um pressostato eletrônico para monitorar pressão relativa e fornecer sinal de comutação em aplicações industriais. A ficha indica uso com fluidos líquidos e gasosos, sujeito à compatibilidade dos materiais.

Quais são a faixa de medição e a conexão de processo?

A faixa de medição é 0...250 bar (0...3625 psi), e a conexão de processo é G 1/4 rosca externa. A ficha também informa rosca interna M5.

O produto funciona com entrada de CLP PNP?

A saída especificada é PNP, com duas saídas digitais antivalentes. A compatibilidade depende da entrada do controlador, da alimentação e da ligação conforme o datasheet.

O que acompanha o produto na embalagem?

A ficha informa uma peça por embalagem, mas não detalha acessórios inclusos. A lista de acessórios fornecida para este anúncio não identifica itens adicionais.

Este pressostato serve para medir pressão absoluta ou diferencial?

Não: a ficha especifica pressão relativa. Para pressão absoluta ou diferencial, selecione um produto cuja ficha declare esse tipo de medição.

Posso usar o PK6521 acima de 250 bar ou fora da faixa de temperatura?

A faixa de medição termina em 250 bar, e a temperatura de operação e do fluido é de -25...80 °C. A resistência à pressão informada não amplia a faixa de medição nem autoriza operação fora dos limites especificados.

O sensor não comuta; o que devo conferir antes de trocar?

Confira se o ponto de comutação está dentro do intervalo de ajuste e se a pressão do processo alcança o valor configurado. Verifique também a alimentação e a conexão elétrica.

O controlador não recebe o sinal; qual pode ser a causa?

Uma causa possível é a incompatibilidade entre a entrada do controlador e o sinal PNP ou uma ligação incorreta no conector M12. Confirme a tensão de alimentação e os contatos usando o datasheet do fabricante.

Que cuidados devo tomar na instalação?

Confirme a rosca de processo, a compatibilidade do fluido com aço inoxidável 1.4404 e FKM e a faixa de temperatura. Não exceda o torque máximo de aperto de 25 Nm.

Como escolher entre este pressostato e outra versão?

Escolha o PK6521 se o processo requer pressão relativa até 250 bar, conexão G 1/4 rosca externa e sinal PNP. Se precisar de outro tipo de pressão, outra rosca ou outro intervalo de ajuste, compare com a ficha técnica do modelo alternativo.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente; é o tipo de pressão especificado para este produto. (Ref.: Tipo de pressão: pressão relativa.)

Ponto de comutação (SP)

Valor de pressão em que a saída muda de estado conforme o ajuste. (Ref.: SP: 12,5...250 bar.)

Ponto de retorno (rP)

Valor de pressão associado ao retorno da saída após a comutação. (Ref.: rP: 7,5...245 bar.)

PNP

Tipo de saída de comutação especificado; requer entrada elétrica compatível no dispositivo conectado. (Ref.: Função elétrica: PNP.)

IP67

Grau de proteção declarado para o invólucro; as condições e limitações de instalação devem ser verificadas na documentação do fabricante. (Ref.: Grau de proteção: IP67.)
