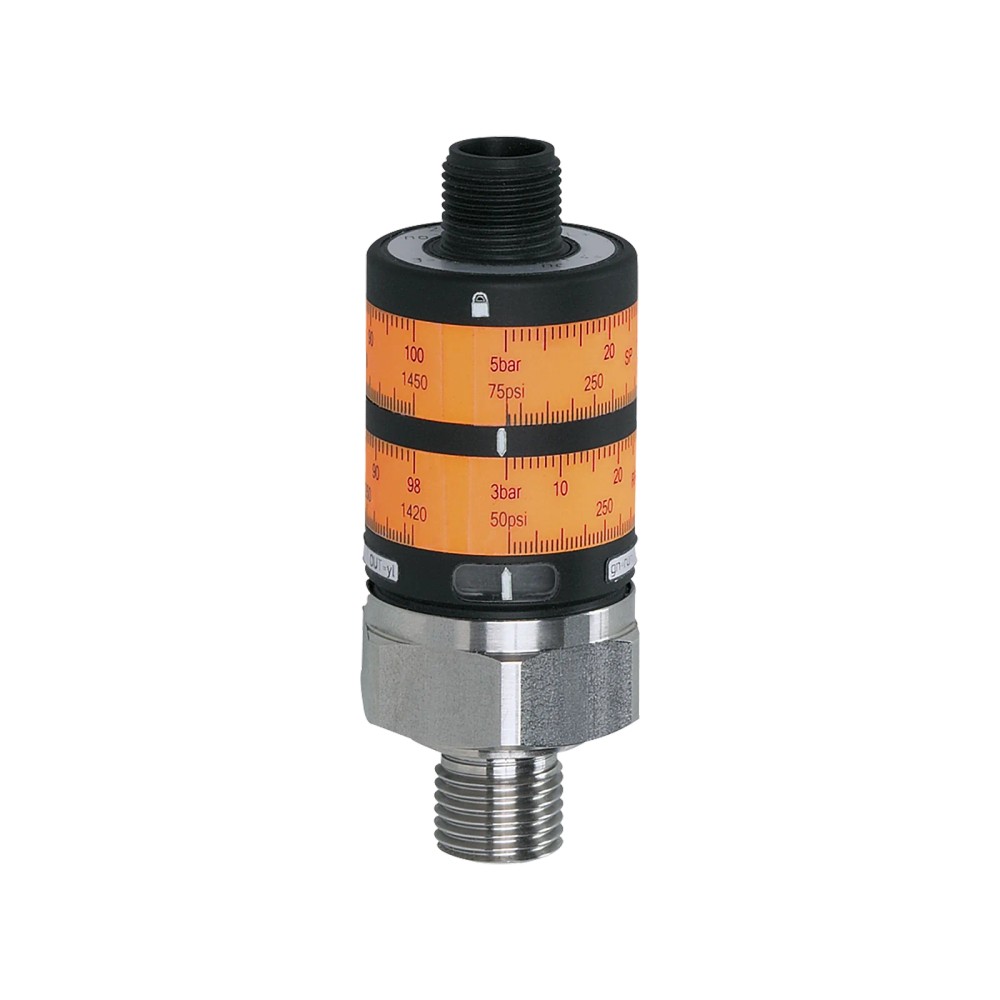

Pressostato Eletrônico IFM PK6520

Pré-visualizar: PK6520 IFM - Pressostato Eletrônico IFM Aplicações Industriais 0-400 bar, G 1/4, IP67

PK6520 IFM - Pressostato Eletrônico IFM Aplicações Industriais 0-400 bar, G 1/4, IP67

Imagem meramente ilustrativa

R$ 2.280,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PK6520
EAN: 4021179186957
NCM do produto: 90322000

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PK6520 IFM - Pressostato Eletrônico IFM Aplicações Industriais 0-400 bar, G 1/4, IP67"

Destaques do Produto

Faixa de pressão

0 a 400 bar

Conexão de processo

G 1/4 externa; rosca interna M5

Saída

PNP, sinal de comutação, 2 saídas digitais

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

9,6 a 32 V DC

Temperatura de operação

-25 a 80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PK6520 IFM — Pressostato eletrônico para aplicações industriais, pressão relativa de 0 a 400 bar, conexão G 1/4 e proteção IP67

O IFM PK6520 é um pressostato eletrônico para monitorar pressão relativa em aplicações industriais com fluidos líquidos ou gasosos. Permite ajuste do ponto de comutação por anéis de ajuste e fornece sinal de comutação PNP por duas saídas digitais. Sua faixa de medição é de 0 a 400 bar, com conexão de processo G 1/4 externa e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Pressostato eletrônico
Faixa de medição	0 a 400 bar / 0 a 5800 psi
Tipo de pressão	Pressão relativa
Ponto de comutação (SP)	20 a 400 bar / 290 a 5800 psi
Conexão de processo	G 1/4 externa; rosca interna M5
Sinal e função de saída	Sinal de comutação; PNP; 2 saídas digitais
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	9,6 a 32 V DC
Temperatura de operação	-25 a 80 °C
Grau de proteção	IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, desde que a pressão e as condições de operação estejam dentro das especificações do produto.
Aplicações que necessitem de ponto de comutação ajustável por anéis de ajuste e sinal de comutação PNP.
Instalações com conexão de processo G 1/4 externa e alimentação entre 9,6 e 32 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de operação ultrapassar a faixa de medição de 0 a 400 bar ou quando forem necessários pontos de comutação fora de 20 a 400 bar.
Não selecionar para sistemas que exijam saída analógica: a ficha informa sinal de comutação e duas saídas digitais PNP.
Não utilizar fora da faixa de temperatura de operação de -25 a 80 °C.

APLICAÇÕES E USO

Aplicação indicada: monitoramento de pressão relativa em processos industriais com fluidos líquidos ou gasosos; respeite a faixa de temperatura do fluido de -25 a 80 °C e a faixa de medição de 0 a 400 bar.
Possibilidade de aplicação: sinalização de limite de pressão em sistemas com entrada compatível com saída PNP, desde que a pressão requerida e os demais parâmetros elétricos estejam dentro das especificações. A adequação do circuito deve ser validada pelo projetista.
Limitação: a resistência à pressão de 600 bar não amplia a faixa de medição; não dimensione o produto para medir acima de 400 bar.
Limitação: o contexto informa uso para fluidos do grupo 2 segundo boas práticas de engenharia; substâncias do grupo de fluidos 1 são indicadas como disponíveis sob encomenda.

COMO ESCOLHER

Antes de comprar o PK6520 IFM — Pressostato eletrônico para aplicações industriais, pressão relativa de 0 a 400 bar, conexão G 1/4 e proteção IP67, verifique estes pontos:

Escolha o PK6520 quando

A aplicação exigir monitoramento de pressão relativa de até 400 bar, ponto de comutação ajustável entre 20 e 400 bar, saída de comutação PNP e conexão de processo G 1/4 externa.

Busque outra configuração quando

O sistema exigir medição acima de 400 bar, ponto de comutação abaixo de 20 bar, saída analógica, outro tipo de sinal elétrico ou uma conexão de processo diferente. Confirme os requisitos do circuito e da instalação no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PK6520	Código do produto e part number.
Marca	IFM / ifm electronic	Fabricante informado na ficha.
GTIN	4021179186957	Identificador comercial do produto.
Tipo de produto	Pressostato eletrônico com ajuste intuitivo do ponto de comutação	Descrição do tipo e da funcionalidade do produto.
Aplicação	Aplicações industriais	Uso indicado no contexto do produto.
Fluidos	Fluidos líquidos e gasosos	Tipos de substância informados para aplicação.
Tipo de pressão	Pressão relativa	Referência de pressão indicada na ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizado para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada no contexto do produto.

Faixa de medição e comutação
Faixa de medição	0 a 400 bar / 0 a 5800 psi	Alcance de medição declarado.
Ponto de comutação (SP)	20 a 400 bar / 290 a 5800 psi	Faixa configurável do ponto de comutação.
Ponto de retorno (rP)	12 a 392 bar / 175 a 5685 psi	Faixa indicada para o ponto de retorno.
Resistência à pressão	600 bar / 8700 psi / 60 MPa	Valor de resistência à pressão; não corresponde à faixa de medição.
Pressão mínima de ruptura	1600 bar / 23200 psi / 160 MPa	Valor mínimo de pressão de ruptura informado na ficha; não é pressão de operação.

Precisão e desvios
Repetibilidade	< ±0,5% do valor final	Desvio de repetibilidade declarado em relação ao valor final.
Precisão do ponto de ajuste	< ±2,5% do valor final	Precisão informada para o ponto de ajuste.
Desvio de características	< ±1,5% BFSL / < ±2,5% LS	Valores informados segundo as referências BFSL e LS.
Influência da temperatura por 10 K	< ±0,5	Influência térmica declarada para variação de 10 K; a ficha não especifica unidade adicional no atributo.

Dados elétricos
Função elétrica	PNP	Tipo de saída elétrica indicado.
Tensão de operação	9,6 a 32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 25 mA	Consumo informado.
Queda de tensão máxima na saída de comutação DC	2 V	Valor máximo declarado para a saída.
Corrente máxima constante por saída de comutação DC	500 mA	Limite de corrente contínua especificado por saída.
Classe de proteção elétrica	III	Classe informada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Condição de ensaio e valor mínimo declarados.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso informado na ficha.

Saídas e comportamento de comutação
Sinal de saída	Sinal de comutação	Tipo de sinal descrito nos dados do anúncio.
Quantidade de saídas digitais	2	Número de saídas digitais indicado.
Saída antivalente	Sim	Característica da saída declarada.
Frequência de comutação DC	100 Hz	Frequência indicada para comutação DC.
Indicação de estado de comutação	LED amarelo	Indicador visual de estado informado.

Conexões e instalação mecânica
Conexão de processo	G 1/4, rosca externa; rosca interna M5	Configuração de rosca informada para a conexão.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector indicado; a ficha fornecida não detalha a pinagem.
Torque	25 Nm	Valor de torque informado no contexto do produto; confirme a aplicação no datasheet.
Elemento de estrangulamento	Não; instalação posterior	A ficha indica que não há elemento de estrangulamento integrado e menciona instalação posterior.
Invólucro	Cilíndrico	Formato informado para o invólucro.
Dimensões	Ø 27 mm; comprimento 71,6 mm	Dimensão indicada no contexto do produto.
Peso	94,5 g	Peso informado no dataset do produto.
Materiais do produto	PBT; PC; FKM; aço inoxidável 1.4404 (316L)	Materiais declarados para o produto.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L) e FKM	Materiais de contato com o fluido informados.

Condições ambientais
Temperatura de operação	-25 a 80 °C	Faixa de operação informada.
Temperatura do fluido	-25 a 80 °C	Faixa indicada para o fluido.
Temperatura ambiente	-25 a 80 °C	Faixa indicada para o ambiente.
Temperatura de armazenamento	-40 a 100 °C	Faixa declarada para armazenamento.
Grau de proteção	IP67	Classificação de proteção informada; não implica adequação a qualquer condição de imersão ou instalação.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC informadas na ficha.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Referência e condição de choque declaradas.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10 a 2000 Hz)	Referência, aceleração e faixa de frequência declaradas.
Ciclos mínimos de pressão	50 milhões	Quantidade mínima de ciclos informada no contexto do produto.
MTTF	450 anos	Valor informado no dataset; não representa garantia de vida útil em qualquer aplicação.

Displays e elementos de operação
Ajuste do ponto de comutação	Anéis de ajuste	Método de ajuste indicado.
Display de operação	LED verde	Indicação de operação informada.
Status de chaveamento	LED amarelo	Indicação do estado de comutação informada.
Ajuste intuitivo	Ajuste intuitivo do ponto de comutação	Funcionalidade descrita para o produto.

Dados regulatórios e comerciais
NCM	9032.20.00	Classificação fiscal informada no dataset.
Quantidade da embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha informa sinal de comutação por duas saídas digitais PNP. Não informa protocolo de comunicação industrial.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 9,6 a 32 V DC; função elétrica PNP. A ficha não especifica a pinagem detalhada nem o cabo compatível.

Processo Rosca externa G 1/4; conexão com rosca interna M5. Verifique a correspondência da rosca do ponto de instalação antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada compatível com sinal de comutação PNP e alimentação de 9,6 a 32 V DC	✓	A ficha especifica função elétrica PNP e tensão de operação dentro dessa faixa; confirme a configuração da entrada do controlador.
Sistema que exige sinal analógico ou protocolo de comunicação	✗	A ficha informa sinal de comutação e não indica saída analógica nem protocolo de comunicação.
Ponto de instalação com rosca de processo G 1/4 externa compatível	✓	Essa é a conexão de processo indicada; confira a geometria e a vedação exigidas pela instalação.
Aplicação com pressão acima de 400 bar	✗	A faixa de medição especificada termina em 400 bar; a resistência à pressão indicada é 600 bar e não deve ser interpretada como faixa de medição.
Aplicação com fluido líquido ou gasoso, dentro dos limites especificados	✓	O contexto do produto indica uso industrial com fluidos líquidos e gasosos; a temperatura do fluido informada é de -25 a 80 °C.

INSTALAÇÃO

Como instalar o PK6520 IFM — Pressostato eletrônico para aplicações industriais, pressão relativa de 0 a 400 bar, conexão G 1/4 e proteção IP67

Confirme que a faixa de pressão requerida está dentro da medição de 0 a 400 bar e que o ponto de comutação necessário está entre 20 e 400 bar.
Verifique se a conexão do processo corresponde à rosca externa G 1/4 e se a configuração da instalação considera a rosca interna M5 indicada.
Confirme a compatibilidade do fluido com os materiais em contato informados: aço inoxidável 1.4404 (316L) e FKM.
Instale mecanicamente conforme as instruções do fabricante; o contexto informa torque de 25 Nm, cuja aplicação deve ser confirmada no datasheet.
Conecte o equipamento por M12, codificação A, 4 contatos, a uma alimentação de 9,6 a 32 V DC e a entradas compatíveis com saída PNP; consulte a documentação para a pinagem.
Ajuste o ponto de comutação pelos anéis de ajuste e confira os indicadores LED durante a verificação funcional, seguindo o datasheet do fabricante.

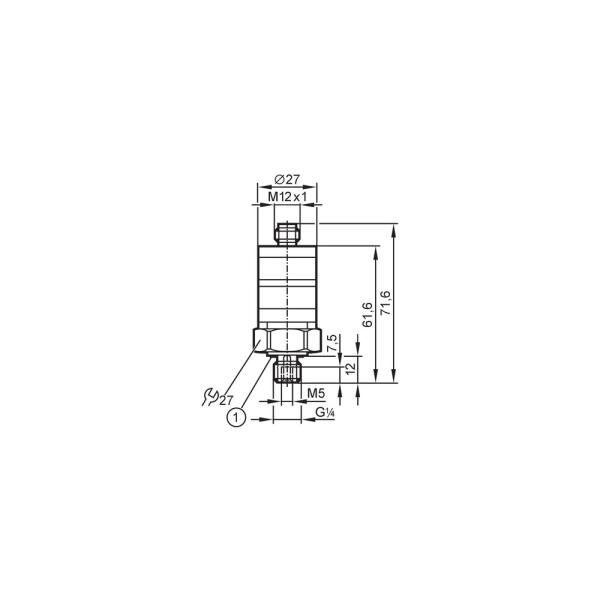

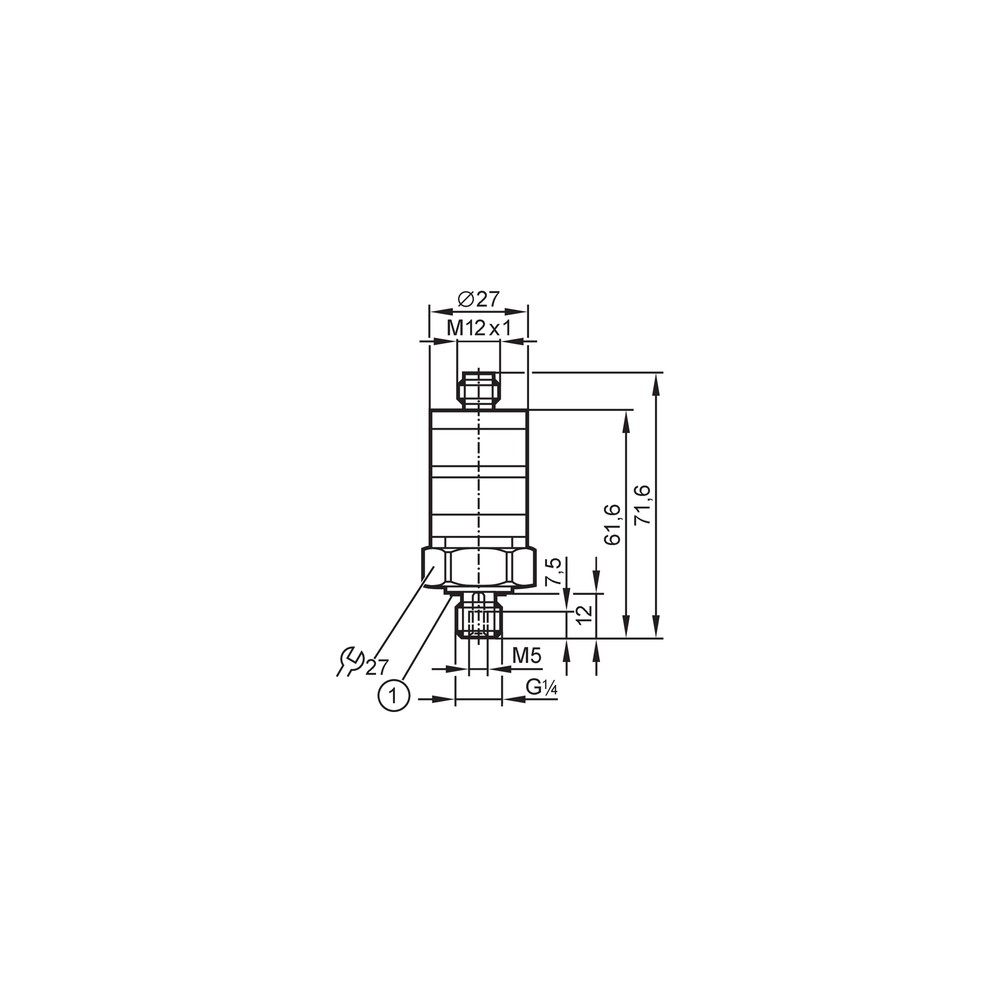

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta no limite esperado.	Ponto de comutação ajustado fora do valor requerido ou pressão efetiva fora da faixa configurável.	Confira o ajuste nos anéis e compare a pressão do processo com as faixas de medição e de ponto de comutação do datasheet.
A entrada do controlador não reconhece o sinal.	Incompatibilidade entre a saída PNP do pressostato e o tipo de entrada, ou alimentação fora da faixa especificada.	Verifique a configuração elétrica da entrada e meça a alimentação no conector; confirme compatibilidade com PNP e 9,6 a 32 V DC.
O indicador de operação não acende.	Ausência de alimentação ou conexão elétrica incorreta.	Verifique a tensão de alimentação, o conector M12 e a ligação conforme a pinagem oficial do fabricante; a pinagem não consta nos dados fornecidos.
Há leitura instável ou comportamento irregular no processo.	Condição de pressão, temperatura ou instalação fora dos limites declarados, ou ligação inadequada.	Compare pressão e temperatura com os limites da ficha, inspecione a conexão de processo e valide a montagem e a ligação elétrica conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PK6520 em português (Datasheet) Desenho em escala IFM PK6520 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PK6520 e para que serve?

É um pressostato eletrônico para monitorar pressão relativa em aplicações industriais com fluidos líquidos ou gasosos. O ponto de comutação é ajustável por anéis e o produto fornece sinal de comutação.

Com quais conexões e sinal elétrico ele trabalha?

A conexão de processo é G 1/4 externa, com rosca interna M5, e a conexão elétrica é M12, codificação A, com 4 contatos. A saída é PNP; confirme a compatibilidade com a entrada do controlador.

O que acompanha o produto?

O contexto informa embalagem de 1 peça, mas não lista acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Este pressostato serve para medir acima de 400 bar?

Não: a faixa de medição especificada é de 0 a 400 bar. A resistência à pressão informada de 600 bar não é uma faixa de medição.

Posso usar o PK6520 com um circuito que exige saída analógica?

A ficha informa sinal de comutação PNP e duas saídas digitais, não uma saída analógica. Para uma entrada analógica, selecione um produto cuja documentação especifique esse tipo de saída.

A saída não aciona o controlador; o que devo verificar antes de trocar o sensor?

Verifique se a entrada aceita PNP e se a alimentação está entre 9,6 e 32 V DC. Confira também a conexão M12 e a ligação conforme a pinagem do datasheet.

O LED não acende; qual é a causa provável?

Uma causa possível é falta de alimentação ou ligação elétrica incorreta. Meça a alimentação no conector e confira o esquema de ligação oficial antes de substituir o produto.

Como decido entre este modelo e outro pressostato?

Escolha o PK6520 quando forem adequados a medição de até 400 bar, o ponto de comutação de 20 a 400 bar, a saída PNP e a conexão G 1/4 externa. Procure outra configuração se precisar de saída analógica, faixa maior ou conexão diferente.

Quais cuidados devo ter na instalação?

Confirme a correspondência da rosca, a compatibilidade dos materiais com o fluido e os limites de operação antes da montagem. Siga o datasheet para a pinagem e o procedimento de instalação.

É necessário adquirir algum acessório para fazer a ligação elétrica?

A ficha fornecida identifica um conector M12 no produto, mas não informa se cabo ou acessório é incluído. Verifique o conteúdo da embalagem e selecione a conexão complementar de acordo com a instalação e a documentação do fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão especificado para este produto.

Ponto de comutação (SP)

Valor de pressão configurado para a saída mudar de estado. (Ref.: ponto de comutação de 20 a 400 bar)

Ponto de retorno (rP)

Valor de pressão associado ao retorno da saída após a comutação. (Ref.: ponto de retorno de 12 a 392 bar)

PNP

Tipo de saída de comutação que deve ser compatibilizado com a entrada elétrica do sistema de controle. (Ref.: função elétrica PNP)

IP67

Grau de proteção do invólucro indicado pelo fabricante; as condições específicas de instalação devem ser consultadas na documentação. (Ref.: grau de proteção IP67)
