Pressostato Eletrônico IFM PK6224

Pré-visualizar: PK6224 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-10 bar, 1/4 NPT, IP67

PK6224 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-10 bar, 1/4 NPT, IP67

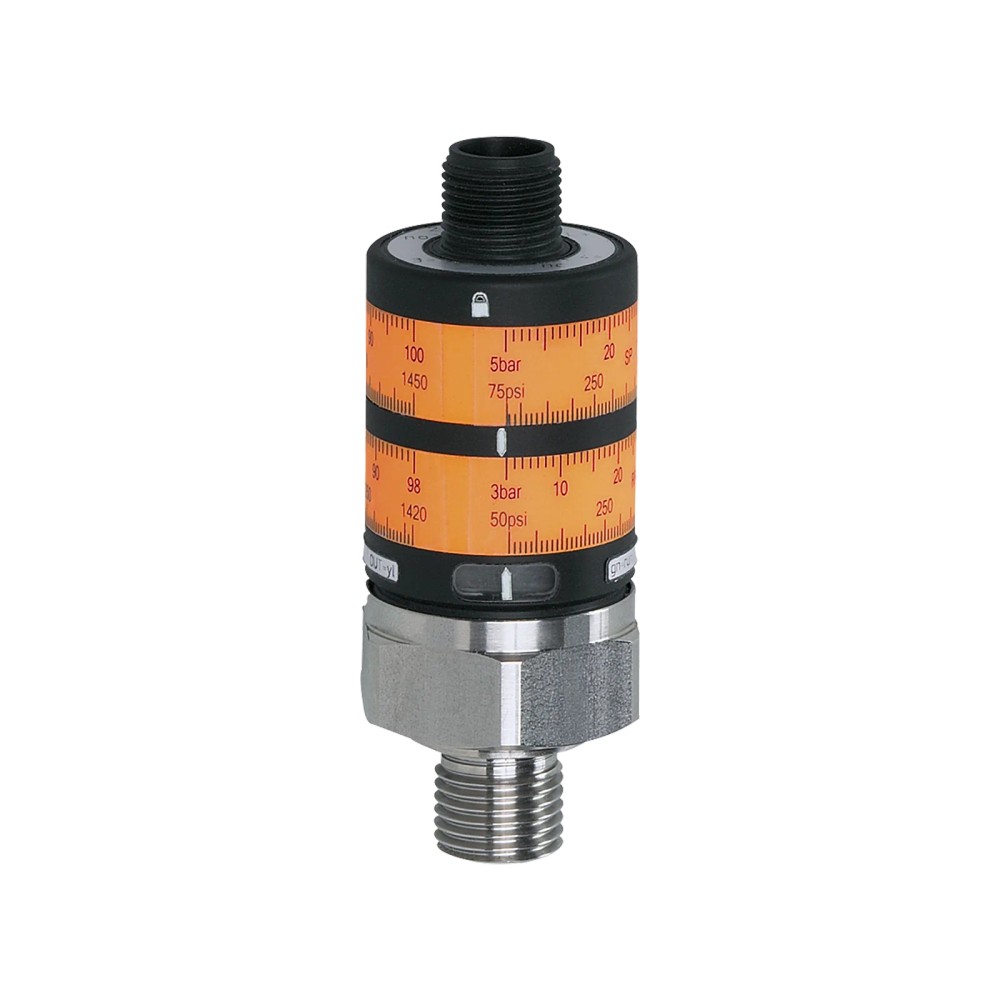

Imagem meramente ilustrativa

R$ 2.219,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PK6224
EAN: 4021179186940
NCM do produto: 90322000

Destaques do Produto Faixa de medição 0 a...mais

Fechar menu

Saiba mais sobre: "PK6224 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão Industrial 0-10 bar, 1/4 NPT, IP67"

Destaques do Produto

Faixa de medição

0 a 10 bar / 0 a 145 psi

Conexão de processo

1/4″ NPT externa; rosca interna M5

Alimentação

9,6 a 32 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Saída

PNP, 2 saídas digitais

Temperatura do fluido

-25 a 80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PK6224 IFM — Pressostato Eletrônico Industrial, 0 a 10 bar, conexão 1/4″ NPT, IP67

O IFM PK6224 é um pressostato eletrônico para monitoramento de pressão relativa em aplicações industriais. Possui faixa de medição de 0 a 10 bar, ponto de comutação ajustável por anéis e saída de comutação PNP. A conexão de processo é 1/4″ NPT com rosca externa, e a proteção especificada é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Pressostato eletrônico com ajuste intuitivo do ponto de comutação
Faixa de medição	0 a 10 bar / 0 a 145 psi
Tipo de pressão	Pressão relativa
Conexão de processo	1/4″ NPT, rosca externa; rosca interna M5
Saída elétrica	PNP; 2 saídas digitais; saída antivalente
Conexão elétrica	1 × M12, codificação A, 4 contatos
Tensão de operação	9,6 a 32 V DC
Temperatura de operação	-25 a 80 °C
Grau de proteção	IP67
Material em contato com o fluido	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, respeitando a faixa de medição e as temperaturas especificadas.
Instalações com conexão de processo 1/4″ NPT externa e alimentação de 9,6 a 32 V DC, com interface elétrica M12 codificação A de 4 contatos.
Aplicações que utilizem saída de comutação PNP e ponto de comutação ajustável por anéis.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação exceda a faixa de medição de 0 a 10 bar; não confundir a faixa de medição com os limites de resistência à pressão.
Instalações com temperatura ambiente ou do fluido fora do intervalo de -25 a 80 °C.
Aplicações que exijam saída analógica ou protocolo de comunicação, pois a ficha especifica sinal de comutação.
Montagem direta em conexão de processo diferente de 1/4″ NPT externa sem adaptação mecânica apropriada.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, respeitando a faixa de medição de 0 a 10 bar e a temperatura do fluido de -25 a 80 °C.
Possibilidade de aplicação: uso do sinal de comutação PNP em circuitos de controle compatíveis, desde que a alimentação esteja entre 9,6 e 32 V DC e a instalação elétrica respeite as características das saídas.
A ficha não especifica setores industriais, meios químicos além da indicação de fluidos líquidos e gasosos, nem protocolos de comunicação; valide a adequação do fluido e do circuito com a documentação do fabricante.

COMO ESCOLHER

Antes de comprar o PK6224 IFM — Pressostato Eletrônico Industrial, 0 a 10 bar, conexão 1/4″ NPT, IP67, verifique estes pontos:

Escolha o PK6224 quando

A aplicação exigir monitoramento de pressão relativa até 10 bar, ponto de comutação ajustável por anéis, saída PNP e conexão de processo 1/4″ NPT externa.

Verifique a interface elétrica antes da compra

Confirme que o circuito aceita alimentação de 9,6 a 32 V DC, saída PNP e conexão M12 codificação A de 4 contatos. A ficha não informa protocolo de comunicação.

Considere outro modelo quando

A aplicação exigir medição acima de 10 bar, saída analógica, protocolo de comunicação ou operação fora de -25 a 80 °C. Compare essas exigências com a ficha do modelo alternativo.

Confirme os limites de pressão

A faixa de medição é 0 a 10 bar. A ficha também informa resistência à pressão de 25 bar e pressão mínima de ruptura de 300 bar; esses valores não ampliam a faixa de medição especificada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM / ifm electronic	Identificação do fabricante conforme dados do anúncio e catálogo.
Modelo e SKU	PK6224	Código do produto.
GTIN	4021179186940	Identificador comercial informado na ficha.
Tipo de produto	Pressostato eletrônico com ajuste intuitivo do ponto de comutação	Função declarada pelo fabricante.
Aplicação	Aplicações industriais	Descrição de aplicação da ficha.
Substâncias	Fluidos líquidos e gasosos	Tipos de fluido indicados na ficha.
Tipo de pressão	Pressão relativa	Referência de medição declarada.

Faixa de medição e pressão
Alcance de medição	0 a 10 bar / 0 a 145 psi	Faixa de medição declarada.
Ponto de comutação SP	0,5 a 10 bar / 7,5 a 145 psi	Intervalo especificado para o ponto de comutação.
Ponto de comutação e retorno rP	0,3 a 9,8 bar / 5 a 142 psi	Intervalo especificado para o ponto de retorno.
Resistência à pressão	25 bar / 362 psi / 2,5 MPa	Limite de resistência informado; não representa a faixa de medição.
Pressão mínima de ruptura	300 bar / 4350 psi / 30 MPa	Valor mínimo de ruptura informado pelo fabricante; não representa pressão de operação.
MAWP nas aplicações segundo CRN	25 bar / 362 psi	Pressão máxima de trabalho informada para aplicações segundo CRN.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha; consulte o datasheet para as condições aplicáveis.

Conexões e montagem de processo
Conexão de processo	1/4″ NPT, rosca externa; rosca interna M5	Interfaces mecânicas informadas para o produto.
Torque máximo de aperto	25 Nm	Limite máximo indicado para o aperto da conexão.
Elemento de estrangulamento	Não disponível para instalação posterior	Condição declarada na ficha.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L)	Material das partes molhadas informado.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Classificação e condição de uso conforme texto da ficha.

Dados elétricos e proteção do circuito
Tensão de operação	9,6 a 32 V DC	Faixa de alimentação especificada.
Consumo de corrente	Menor que 25 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada.
Compatibilidade eletromagnética	DIN EN 61000-6-2 / DIN EN 61000-6-3	Normas listadas na ficha.

Saídas e sinais
Sinal de saída	Sinal de comutação	Tipo de sinal informado.
Função elétrica	PNP	Tipo de saída elétrica especificado.
Quantidade de saídas digitais	2	Número informado na ficha.
Saída	Antivalente	Configuração de saída indicada nos dados do produto.
Corrente máxima constante da saída de comutação DC	500 mA	Limite máximo constante especificado.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo informado para a saída DC.
Frequência de comutação DC	100 Hz	Frequência especificada para comutação DC.
Conexão elétrica	1 × M12, codificação A, 4 contatos	Tipo de conector e número de contatos informados.

Precisão e desvios
Desvio de características	Menor que ±1,5% BFSL / menor que ±2,5% LS do valor final	Limites declarados na ficha; BFSL e LS são as referências indicadas pelo fabricante.
Precisão do ponto de ajuste	Menor que ±2,5% do valor final	Precisão especificada para o ponto de ajuste.
Repetibilidade	Menor que ±0,5% do valor final, para variações de temperatura menores que 10 K	Condição térmica indicada na ficha.
Influência da temperatura por 10 K	Menor que ±0,5	Valor de influência informado; consulte o datasheet para a unidade e as condições detalhadas.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Intervalo de temperatura ambiente informado.
Temperatura do fluido	-25 a 80 °C	Intervalo de temperatura do fluido especificado.
Temperatura de armazenamento	-40 a 100 °C	Intervalo de armazenamento informado.
Grau de proteção	IP67	Grau de proteção declarado; a ficha não detalha neste campo as condições de ensaio ou instalação.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Padrão e condição de choque informados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10 a 2000 Hz)	Padrão e faixa de frequência informados.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato informado na ficha.
Dimensões	Ø 27 mm / comprimento 70,6 mm	Dimensões nominais indicadas.
Materiais	PBT; PC; FKM; aço inoxidável 1.4404 (316L)	Materiais listados na ficha; o aço inoxidável 1.4404 é indicado para contato com o fluido.
Peso	92,5 g	Peso informado no catálogo.

Displays e elementos de operação
Ajuste do ponto de comutação	Anéis de ajuste	Método de ajuste informado.
Display em operação	LED verde	Indicação visual de operação declarada.
Status de chaveamento	LED amarelo	Indicação visual de comutação declarada.
Escala disponível	Sim	Disponibilidade de escala indicada na ficha.
Funcionalidade	Ajuste intuitivo do ponto de comutação	Característica funcional informada no anúncio.

Dados de fornecimento
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9032.20.00	Classificação fiscal informada na ficha.
MTTF	500 anos	Valor informado no dataset; consulte a documentação do fabricante para as condições e premissas de cálculo.

COMPATIBILIDADE

Comunicação

• A ficha especifica sinal de comutação; não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 9,6 a 32 V DC. Saídas de comutação PNP, duas saídas digitais, configuração antivalente. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Conexão de processo 1/4″ NPT com rosca externa; a ficha também informa rosca interna M5.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de controle com alimentação DC entre 9,6 e 32 V e entrada compatível com saída PNP	✓	A tensão de operação informada é 9,6 a 32 V DC e a função elétrica é PNP.
Sistema que exige saída analógica de pressão	✗	A ficha especifica sinal de comutação e duas saídas digitais, não saída analógica.
Instalação mecânica com porta de processo 1/4″ NPT fêmea	✓	O sensor possui conexão de processo 1/4″ NPT com rosca externa; confirme dimensões e vedação da montagem.
Instalação que exige conexão de processo de outro padrão sem adaptador	✗	A conexão indicada é 1/4″ NPT externa. A ficha não declara compatibilidade direta com outros padrões de rosca.
Aplicação que requer protocolo de comunicação	✗	A ficha informa sinal de comutação e não especifica protocolo de comunicação.
Fluido líquido ou gasoso dentro das condições térmicas especificadas	✓	A ficha informa aplicação industrial para fluidos líquidos e gasosos, com temperatura do fluido de -25 a 80 °C e partes em contato com o fluido em aço inoxidável 1.4404 (316L).

INSTALAÇÃO

Como instalar o PK6224 IFM — Pressostato Eletrônico Industrial, 0 a 10 bar, conexão 1/4″ NPT, IP67

Confirme que a pressão prevista está dentro da faixa de medição e que a temperatura ambiente e do fluido permanecem nos limites especificados.
Verifique se a porta de processo é compatível com a conexão 1/4″ NPT externa e se a montagem mecânica permite acesso ao sensor.
Instale o sensor sem exceder o torque máximo de aperto de 25 Nm; consulte o datasheet para orientações detalhadas de montagem e vedação.
Conecte o conector M12 codificação A de 4 contatos conforme a atribuição de pinos do datasheet; não presuma a pinagem.
Confirme alimentação DC de 9,6 a 32 V e compatibilidade do circuito de entrada com as saídas PNP antes de energizar.
Ajuste o ponto de comutação pelos anéis e verifique as indicações de operação e chaveamento pelos LEDs após a instalação.

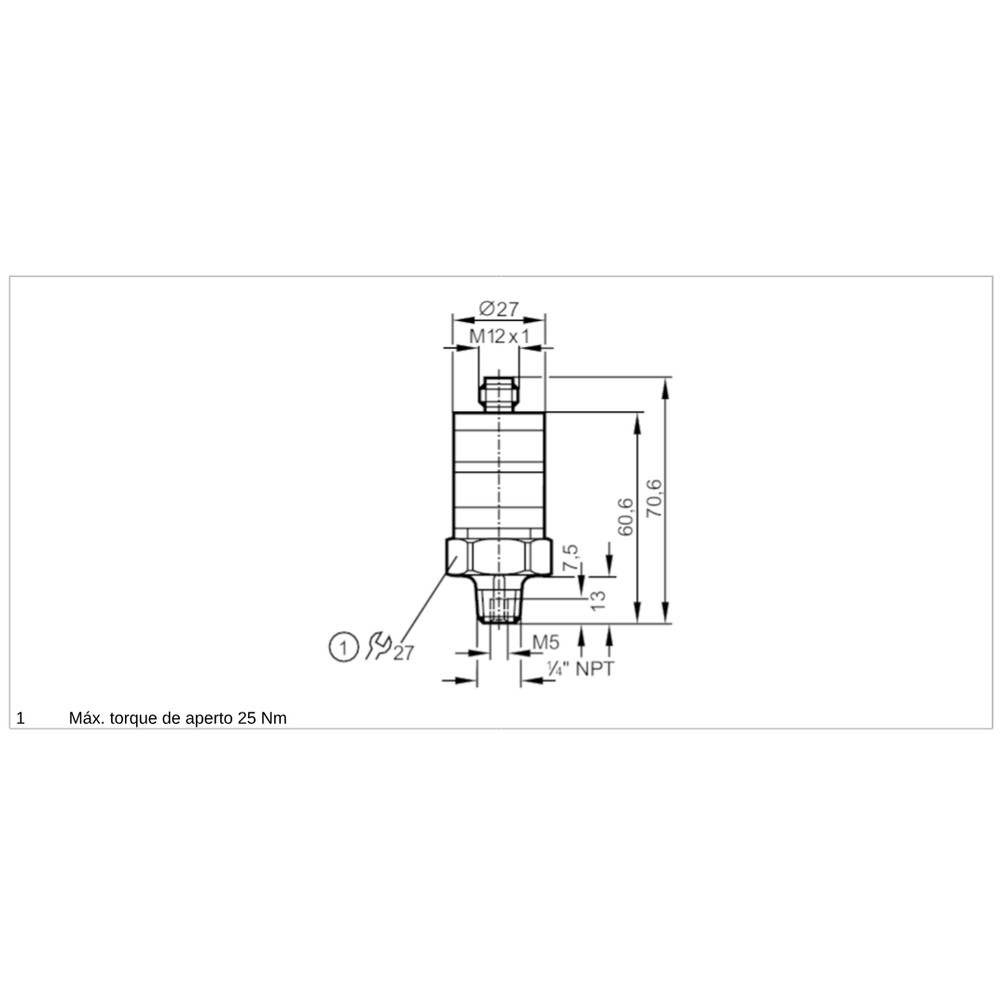

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comutação na saída.	Alimentação fora do intervalo especificado, ligação incorreta ou entrada do controlador incompatível com saída PNP.	Meça a alimentação no conector e confira a ligação e a compatibilidade do circuito com saída PNP usando o datasheet.
O ponto de comutação ocorre em valor diferente do esperado.	Ajuste dos anéis não corresponde ao valor pretendido ou a pressão de referência está fora da faixa aplicável.	Compare a pressão medida com a faixa e os intervalos de SP e rP; revise o ajuste conforme o datasheet.
O sensor não apresenta indicação de operação ou chaveamento.	Alimentação ausente ou incorreta, conexão M12 mal encaixada ou pinagem divergente.	Verifique a tensão de alimentação, o encaixe do conector e a atribuição dos contatos no documento do fabricante.
Há leitura instável ou falhas durante a operação.	Condições de pressão, temperatura ou instalação fora dos limites especificados, ou interferência/ligação elétrica inadequada.	Confira pressão e temperaturas de operação, conexão mecânica e cabeamento; compare a instalação com as especificações do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PK6224 em português (Datasheet) Desenho em escala PK6224 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PK6224 e para que tipo de aplicação serve?

É um pressostato eletrônico para monitorar pressão relativa em aplicações industriais. A ficha indica uso com fluidos líquidos e gasosos.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não especifica acessórios inclusos.

Ele funciona com entrada analógica de pressão?

Não é descrito como transmissor analógico: a ficha especifica sinal de comutação, duas saídas digitais e função elétrica PNP.

Posso usar o sensor com pressão acima de 10 bar?

A faixa de medição especificada termina em 10 bar. Os valores de resistência à pressão e de ruptura são limites distintos e não ampliam essa faixa.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação de 9,6 a 32 V DC, a ligação M12 e a compatibilidade do circuito com saída PNP. Confira também o ajuste do ponto de comutação.

O ponto de comutação está incorreto; qual é a primeira verificação?

Confira o ajuste pelos anéis e compare a pressão aplicada com os intervalos de SP e rP informados na ficha. Verifique também se a pressão está dentro da faixa de medição.

Como decidir entre o PK6224 e um modelo com saída analógica?

Escolha o PK6224 quando o controle precisar de sinal de comutação PNP. Se a aplicação exigir sinal analógico, selecione um modelo cuja ficha declare essa saída.

É fornecido como kit ou posso comprar uma unidade?

A ficha informa uma peça por embalagem; não lista um kit de acessórios. A configuração comercial deve ser confirmada no anúncio.

Que cuidados devo tomar na instalação?

Confirme o padrão da conexão 1/4″ NPT, respeite o torque máximo de 25 Nm e siga a pinagem M12 indicada no datasheet. Não deduza a atribuição dos contatos sem consultar o documento.

Há uma versão com outro conector ou protocolo de comunicação?

A ficha deste PK6224 especifica conector M12 codificação A de 4 contatos e sinal de comutação, sem indicar protocolo. Consulte o catálogo IFM para verificar outras versões.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica, conforme o tipo de pressão declarado para o sensor. (Ref.: tipo de pressão — pressão relativa)

Ponto de comutação (SP)

Valor ajustado de pressão no qual a saída realiza a comutação. (Ref.: SP — 0,5 a 10 bar)

Ponto de retorno (rP)

Valor de pressão associado ao retorno da saída após a comutação. (Ref.: rP — 0,3 a 9,8 bar)

Saída PNP

Saída de comutação que fornece sinal positivo ao circuito de carga conforme a configuração elétrica PNP. (Ref.: função elétrica — PNP)

IP67

Grau de proteção declarado para o invólucro; as condições completas de instalação e ensaio devem ser consultadas na documentação do fabricante. (Ref.: grau de proteção — IP67)
