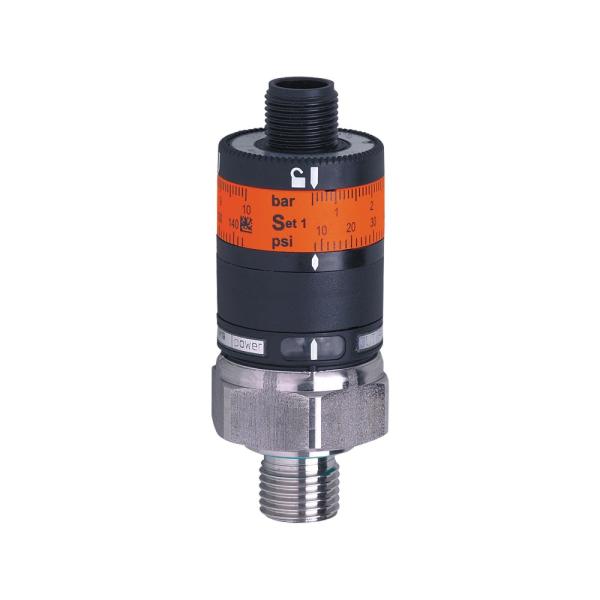

Pressostato Eletrônico IFM PK5524 0-10 bar G 1/4

Pré-visualizar: PK5524 IFM - Pressostato Eletrônico ifm Monitoramento de Pressão 0-10 bar G 1/4 PNP

PK5524 IFM - Pressostato Eletrônico ifm Monitoramento de Pressão 0-10 bar G 1/4 PNP

Imagem meramente ilustrativa

R$ 1.701,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PK5524
EAN: 4021179244343
NCM do produto: 90322000

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PK5524 IFM - Pressostato Eletrônico ifm Monitoramento de Pressão 0-10 bar G 1/4 PNP"

Destaques do Produto

Faixa de pressão

0 a 10 bar

Tipo de saída

PNP, normalmente aberta

Ajuste do ponto de comutação

Anel de ajuste; ponto ajustável de 0,5 a 10 bar

Conexão de processo

G 1/4 externa

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

9,6 a 32 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Pressostato eletrônico ifm PK5524, 0–10 bar, pressão relativa, saída PNP, conexão G 1/4

O ifm PK5524 é um pressostato eletrônico para monitorar pressão relativa e gerar um sinal de comutação em aplicações industriais com fluidos líquidos ou gasosos. Sua faixa de medição é de 0 a 10 bar, com ponto de comutação ajustável por anel. Possui saída PNP normalmente aberta, conexão de processo G 1/4 externa e proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 10 bar / 0 a 145 psi
Tipo de pressão	Relativa
Ponto de comutação	0,5 a 10 bar / 7,5 a 145 psi
Saída	1 saída digital PNP, normalmente aberta
Conexão de processo	G 1/4 externa; rosca interna M5
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	9,6 a 32 V DC
Temperatura de operação e do fluido	-25 a 80 °C
Grau de proteção	IP 67
Dimensões e peso	Ø 27 x 71,6 mm; 92,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, respeitando a faixa de medição e a temperatura especificadas.
Sistemas que aceitem sinal de comutação PNP normalmente aberto e alimentação de 9,6 a 32 V DC.
Instalações com conexão de processo G 1/4 externa e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Aplicações que exijam medição acima de 10 bar ou ponto de comutação inferior a 0,5 bar.
Sistemas de controle que necessitem exclusivamente de saída analógica: a ficha informa sinal de comutação e uma saída digital.
Instalações cuja conexão de processo ou interface elétrica não corresponda às especificações do sensor.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: monitoramento de pressão em aplicações industriais com fluidos líquidos ou gasosos; respeitar a faixa de medição de 0 a 10 bar e a temperatura do fluido de -25 a 80 °C.
Possibilidade de uso: sinalização de um limiar de pressão em sistemas cujo controlador aceite saída PNP normalmente aberta e cuja alimentação esteja dentro de 9,6 a 32 V DC; validar a lógica do circuito e o ponto de comutação requerido.
A ficha não identifica fluidos específicos nem detalha compatibilidade química para cada substância. Verifique a compatibilidade do fluido com FKM e aço inoxidável 316L antes da aplicação.

COMO ESCOLHER

Antes de comprar o Pressostato eletrônico ifm PK5524, 0–10 bar, pressão relativa, saída PNP, conexão G 1/4, verifique estes pontos:

Escolha o PK5524 quando

A pressão relativa a monitorar estiver dentro da faixa de 0 a 10 bar, o ponto de comutação requerido estiver entre 0,5 e 10 bar e o sistema aceitar saída PNP normalmente aberta.

Considere outra especificação quando

A aplicação exigir uma faixa ou um ponto de comutação fora dos limites informados, uma saída diferente de sinal de comutação PNP ou conexões incompatíveis. Compare os requisitos do circuito e da montagem com o datasheet do modelo pretendido.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação e conformidade
Aplicação	Aplicações industriais	Descrição de aplicação fornecida na ficha.
Substâncias	Fluidos líquidos e gasosos	Aplicação informada para o produto.
Tipo de pressão	Pressão relativa	Referência do tipo de pressão medido.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada na ficha para a diretiva de equipamentos sob pressão.
Certificações	CE, cULus, UKCA	Certificações listadas na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de EMC informadas na ficha.

Faixa de medição e pressão
Alcance de medição	0 a 10 bar / 0 a 145 psi	Faixa nominal de medição declarada.
Ponto de comutação SP	0,5 a 10 bar / 7,5 a 145 psi	Intervalo ajustável do ponto de comutação.
Histerese	0,2 bar / 2,9 psi	Valor de histerese informado.
Resistência à pressão	25 bar / 362 psi / 2,5 MPa	Limite de resistência à pressão declarado.
Pressão mínima de ruptura	300 bar / 4350 psi / 30 MPa	Valor mínimo de pressão de ruptura listado na ficha.
Ciclos de pressão mínimos	50 milhões	Número mínimo de ciclos declarado.

Dados elétricos
Tensão de operação	9,6 a 32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 25 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação especificada.
Proteção contra curto-circuitos	Sim; versão por impulso	Recurso e modo de proteção declarados.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.

Saídas e comutação
Quantidade de saídas digitais	1	Número de saídas digitais informado.
Função elétrica	PNP	Tipo de saída elétrica.
Saída	Normalmente aberta	Estado da saída declarado na ficha.
Sinal de saída	Sinal de comutação	Tipo de sinal fornecido; não é especificada saída analógica.
Frequência de comutação DC	100 Hz	Frequência de comutação especificada para corrente contínua.
Corrente máxima constante da saída de comutação DC	500 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado para a saída.

Precisão e desvios
Desvio de características	< ±1,5% BFSL / < ±2,5% LS	Referências BFSL e LS conforme especificação da ficha.
Repetibilidade	< ±0,5% do valor final, para variações de temperatura < 10 K	Condição de variação de temperatura indicada.
Precisão do ponto de ajuste	< ±2,5% do valor final	Precisão especificada para o ajuste.
Influência da temperatura por 10 K	< ±0,5%	Influência térmica declarada por intervalo de 10 K.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente especificada.
Temperatura do fluido	-25 a 80 °C	Faixa de temperatura permitida para o fluido conforme a ficha.
Temperatura de armazenamento	-40 a 100 °C	Limites de armazenamento declarados.
Grau de proteção	IP 67	Grau de proteção informado; observar as condições de instalação e conexão.
Resistência a choques	DIN IEC 68-2-27; 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN IEC 68-2-6; 20 g (10 a 2000 Hz)	Condição de ensaio declarada.

Conexões e dados mecânicos
Conexão de processo	G 1/4 externa; rosca interna M5	Especificação mecânica da conexão de processo.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conexão elétrica informado.
Invólucro	Cilíndrico	Formato declarado.
Dimensões	Ø 27 mm; comprimento 71,6 mm	Dimensões informadas na ficha.
Peso	92,5 g	Peso indicado nos dados do produto.
Materiais de construção	PBT, PC, FKM e aço inoxidável 1.4404/316L	Materiais declarados para o produto.
Materiais em contato com o fluido	Aço inoxidável 1.4404/316L e FKM	Materiais especificados para contato com o fluido.
Torque máximo de aperto	25 Nm	Limite de torque indicado na ficha.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade declarada para montagem posterior.

Displays e elementos de operação
Ajuste do ponto de comutação	Anel de ajuste	Elemento de ajuste especificado.
Escala disponível	Sim	Presença de escala declarada.
Display em operação	LED verde	Indicação visual de operação informada.
Status de chaveamento	LED amarelo	Indicação visual do estado de comutação informada.

Identificação e vida útil
Marca	ifm	Fabricante informado.
Modelo	PK5524	Referência do produto.
SKU e part number	PK5524	Identificação do produto.
GTIN	4021179244343	Código comercial informado.
MTTF	576 anos	Valor de MTTF listado na ficha; não representa garantia nem vida útil assegurada.
NCM	9032.20.00	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Sinal de comutação por uma saída digital; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 9,6 a 32 V DC; saída PNP normalmente aberta. A compatibilidade elétrica depende de a entrada do controlador aceitar esse tipo de saída e de respeitar os limites de tensão e corrente do sensor.

Processo Rosca externa G 1/4; rosca interna M5. Confirmar que a conexão mecânica da instalação corresponde à rosca externa G 1/4.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada do controlador compatível com saída digital PNP normalmente aberta e alimentação dentro de 9,6 a 32 V DC	✓	Corresponde à função elétrica e à faixa de alimentação especificadas.
Montagem com conexão de processo G 1/4 externa correspondente	✓	A conexão de processo indicada para o sensor é G 1/4 externa; verificar também espaço e assentamento da instalação.
Necessidade de saída analógica ou de protocolo de comunicação	✗	A ficha informa sinal de comutação por uma saída digital e não especifica saída analógica nem protocolo.
Pressão de trabalho ou ponto de comutação requerido fora dos limites especificados	✗	A faixa de medição é 0 a 10 bar e o ponto de comutação ajustável é 0,5 a 10 bar.
Fluido e temperatura dentro das condições informadas	✓	O produto é indicado para fluidos líquidos e gasosos; a temperatura do fluido especificada é de -25 a 80 °C.

INSTALAÇÃO

Como instalar o Pressostato eletrônico ifm PK5524, 0–10 bar, pressão relativa, saída PNP, conexão G 1/4

Confirme que a faixa de pressão e o ponto de comutação pretendido estão dentro dos limites especificados para o PK5524.
Verifique a correspondência da conexão de processo G 1/4 externa com a instalação e a compatibilidade dos materiais em contato com o fluido.
Instale o sensor respeitando o torque máximo de aperto informado de 25 Nm.
Conecte o conector M12, codificação A, de 4 contatos, usando uma ligação compatível com a alimentação de 9,6 a 32 V DC e a saída PNP.
Ajuste o ponto de comutação pelo anel de ajuste, dentro do intervalo especificado, e confirme o estado indicado pelo LED de chaveamento.
Após energizar, valide a comutação no controlador e confira a vedação e as condições de temperatura e pressão da aplicação.

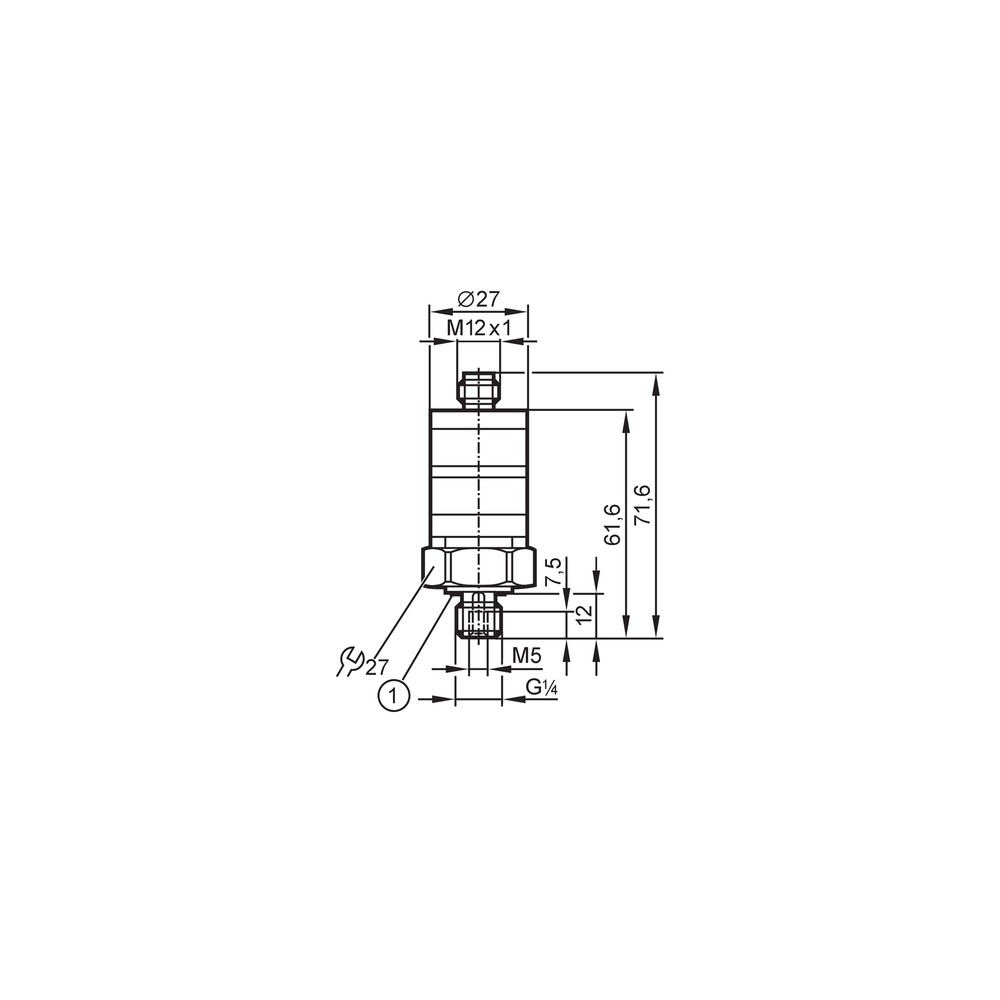

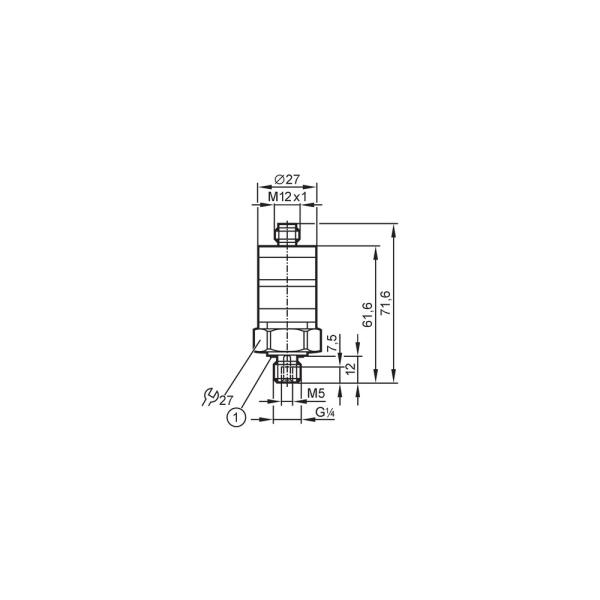

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta no limiar esperado.	Ponto ajustado fora do valor requerido, pressão fora da faixa do sensor ou ligação incompatível com uma entrada PNP.	Confira o ajuste do anel, compare a pressão aplicada com a faixa e o ponto de comutação especificados e valide a configuração elétrica do controlador.
O sensor não acende ou não apresenta indicação de operação.	Alimentação ausente, fora da faixa de 9,6 a 32 V DC ou conexão M12 não estabelecida corretamente.	Meça a tensão no conector e inspecione o encaixe e a integridade da conexão elétrica.
A saída permanece ativa ou inativa independentemente da pressão observada.	A pressão pode não atingir o ponto de comutação configurado, ou a lógica de entrada do controlador pode não corresponder à saída PNP normalmente aberta.	Compare a pressão medida com o ajuste do sensor e confira no esquema do sistema a compatibilidade da entrada com PNP normalmente aberto.
Há vazamento na conexão de processo.	Montagem, assentamento ou conexão roscada incompatíveis com G 1/4 externa, ou aperto inadequado.	Inspecione a conexão e o assentamento, confirme a rosca correspondente e verifique o torque aplicado sem exceder 25 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PK5524 em português (Datasheet) Desenho em escala PK5524 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PK5524 e para que tipo de sistema serve?

É um pressostato eletrônico para monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos. Fornece um sinal de comutação por saída PNP normalmente aberta.

O que acompanha o produto e qual é a conexão elétrica?

A ficha identifica o produto como uma unidade e especifica conexão elétrica M12, codificação A, com 4 contatos. Não há acessórios incluídos informados; confirme o conteúdo de fornecimento com o vendedor.

Este modelo serve para medir pressão acima de 10 bar?

Não para medição dentro da especificação: a faixa informada é de 0 a 10 bar. A ficha lista resistência à pressão de 25 bar, mas esse limite não amplia a faixa de medição.

Posso usar o PK5524 se meu controlador precisa de saída analógica?

A ficha informa uma saída digital de comutação PNP, normalmente aberta, e não especifica saída analógica. Verifique os requisitos da entrada do controlador antes da seleção.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Confira se a pressão alcança o ponto de comutação ajustado e se o ajuste está dentro de 0,5 a 10 bar. Verifique também alimentação e compatibilidade da entrada com saída PNP normalmente aberta.

O LED acende, mas o controlador não reconhece o sinal. O que pode ser?

Uma causa possível é incompatibilidade entre a entrada do controlador e a saída PNP normalmente aberta. Confira a ligação elétrica, a tensão de alimentação e a configuração da entrada antes de trocar o sensor.

Escolho este modelo ou um pressostato com outra saída?

Escolha o PK5524 quando o sistema aceitar uma saída digital PNP normalmente aberta e os limites de pressão atenderem à aplicação. Se precisar de saída analógica, a ficha não confirma que este modelo atende ao requisito.

É melhor comprar o sensor sozinho ou um kit com cabo e acessórios?

A ficha não informa um kit nem acessórios incluídos; o produto é listado como uma peça. Confirme com o fornecedor se o cabo M12 necessário à instalação é fornecido separadamente.

Que cuidados devo tomar na instalação mecânica e elétrica?

Confirme a rosca G 1/4 externa, use ligação elétrica M12 compatível e respeite o torque máximo de 25 Nm. Verifique também a faixa de alimentação e a compatibilidade da entrada com a saída PNP.

Como confirmar se o fluido pode entrar em contato com o sensor?

A ficha informa aço inoxidável 316L e FKM como materiais em contato com o fluido, mas não lista compatibilidade com substâncias específicas. Consulte o datasheet do fabricante para validar o fluido e as condições da aplicação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão indicada em relação à pressão atmosférica de referência. (Ref.: tipo de pressão — pressão relativa)

PNP

Tipo de saída eletrônica de comutação que deve ser compatível com a entrada do controlador. (Ref.: função elétrica — PNP)

Ponto de comutação (SP)

Valor de pressão configurado para a mudança de estado da saída. (Ref.: ponto de comutação SP — 0,5 a 10 bar)

Histerese

Diferença entre os pontos de pressão de comutação e retorno da saída. (Ref.: histerese — 0,2 bar)

IP 67

Grau de proteção declarado para o invólucro; a ficha não detalha condições de instalação específicas. (Ref.: grau de proteção — IP 67)
