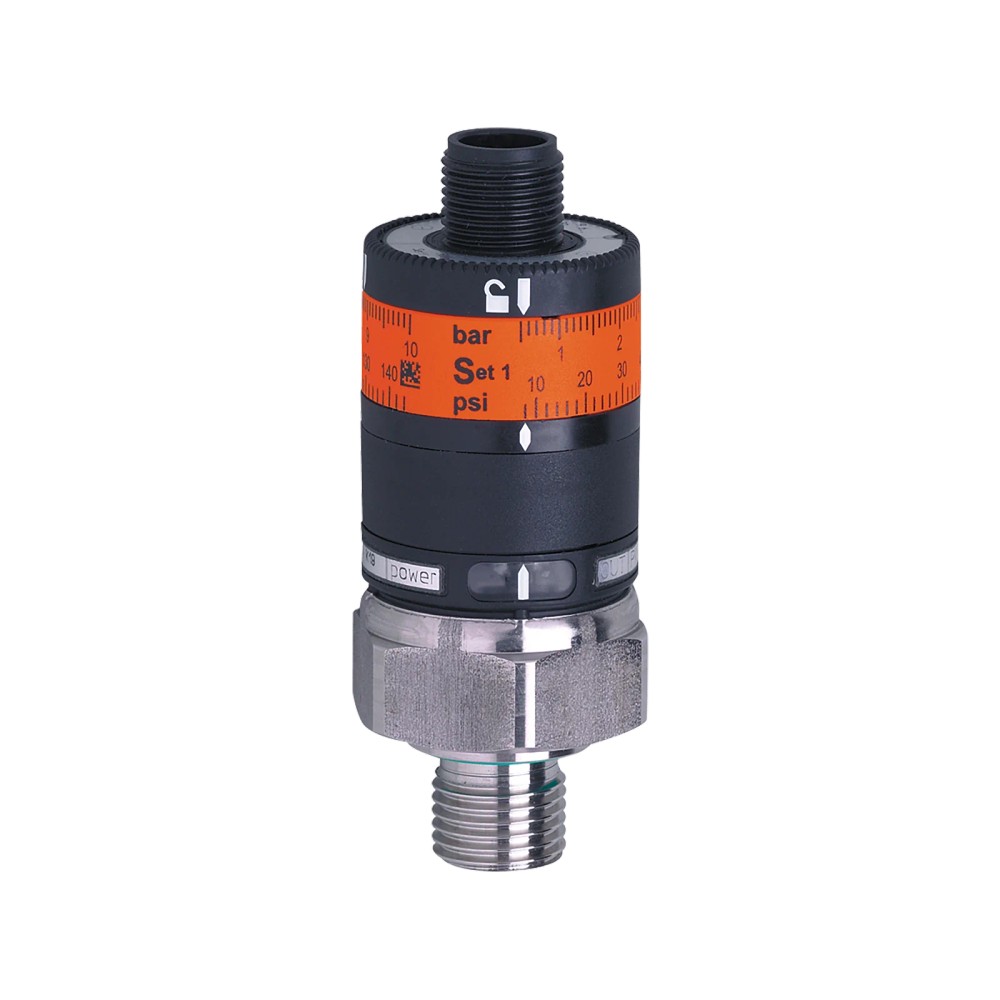

Pressostato Eletrônico IFM PK5523

Pré-visualizar: PK5523 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão 0-25 bar G 1/4 PNP

PK5523 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão 0-25 bar G 1/4 PNP

Imagem meramente ilustrativa

R$ 1.701,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PK5523
EAN: 4021179244336
NCM do produto: 90322000

Destaques do Produto Faixa de Pressão 0-25...mais

Fechar menu

Saiba mais sobre: "PK5523 IFM - Pressostato Eletrônico IFM Monitoramento de Pressão 0-25 bar G 1/4 PNP"

Destaques do Produto

Faixa de Pressão

0-25 bar

Conexão

G 1/4

Saída

PNP

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PK5523 IFM - Pressostato Eletrônico 0-25 bar G 1/4 PNP

O PK5523 é um pressostato eletrônico da IFM, projetado para monitoramento preciso de pressão em sistemas industriais de fluidos. Ele opera na faixa de 0 a 25 bar com saída de comutação PNP, oferecendo ajuste intuitivo por anel e alta durabilidade. É a escolha ideal para automação que exige repetibilidade superior e sinal de comutação confiável.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PK5523
Marca	IFM
Faixa de Pressão	0-25 bar
Conexão	G 1/4
Saída	PNP
Proteção	IP 67
Temperatura	-25 a 80 °C
Tensão	9,6-32 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas pneumáticos industriais.
Monitoramento de linhas hidráulicas de baixa/média pressão.
Automação de compressores e bombas com sinal PNP.

⚠ Considere outro se precisa de:

Instalação em ambientes com vibrações superiores a 20 g (10...2000 Hz).
Uso com fluidos que ataquem aço inox 1.4404 ou vedações em FKM.
Exposição a pressões de pico superiores a 60 bar.

APLICAÇÕES E USO

Monitoramento de pressão em linhas de ar comprimido industrial.
Controle de bombas hidráulicas com sistemas PNP.
Automação de processos que requerem feedback digital de pressão.

COMO ESCOLHER

Antes de comprar o PK5523 IFM - Pressostato Eletrônico 0-25 bar G 1/4 PNP, verifique estes pontos:

Quando escolher o PK5523

Indicado quando sua aplicação exige um sensor de pressão eletrônico com sinal de saída PNP (comutação positiva) dentro da faixa de 0 a 25 bar com conexão mecânica G 1/4.

Quando buscar outra opção

Busque alternativas se o sistema demandar saída analógica (4-20mA), se a pressão de operação exceder 60 bar, ou se a conexão de processo for diferente de G 1/4.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de pressão	0...25 bar	Operação nominal recomendada
Resistência à pressão	60 bar	Limite de sobrecarga estática
Pressão de ruptura	500 bar	Ponto crítico de integridade estrutural

Dados elétricos
Tensão de operação	9,6...32 V DC	Faixa de alimentação DC
Função elétrica	PNP	Configuração da saída digital
Corrente máxima	500 mA	Capacidade da saída de comutação

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Interface mecânica padrão
Materiais	Aço inox 1.4404, FKM, PBT, PC	Materiais em contato com o fluido
Grau de proteção	IP 67	Proteção contra ingresso de líquidos e sólidos

COMPATIBILIDADE

Comunicação

• Sinal de comutação digital PNP

Conexões

Elétrica M12, 4 contatos

Processo G 1/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com poeira e água	✓	Possui grau de proteção IP 67.
Sistemas hidráulicos > 60 bar	✗	Resistência à pressão limitada a 60 bar.

INSTALAÇÃO

Como instalar o PK5523 IFM - Pressostato Eletrônico 0-25 bar G 1/4 PNP

Verifique a compatibilidade da rosca G 1/4 no processo.
Certifique-se de que o sistema está despressurizado antes da montagem.
Aplique o sensor com torque máximo de 25 Nm.
Conecte o cabo M12 de 4 contatos ao sensor.
Verifique a fiação conforme o esquema elétrico (PNP).
Energize o sistema (9,6-32 V DC) e ajuste o ponto de comutação no anel rotativo.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LEDs não acendem ou sem sinal de saída.	Falha na conexão M12 ou inversão de polaridade.	Verificar a tensão de alimentação (9,6-32 V DC) no conector.
Saída não comuta ou apresenta erro.	Carga acima de 500 mA na saída.	Medir a corrente de carga e verificar se excede o limite do sensor.
Vazamento na rosca de processo.	Excesso de torque ou vedação incorreta.	Inspecionar vedação FKM e torque de aperto (máx 25 Nm).
Degradação do sensor ou leituras instáveis.	Fluido incompatível com materiais em contato.	Confirmar se o fluido é compatível com Inox 1.4404 e FKM.

DOCUMENTAÇÃO TÉCNICA

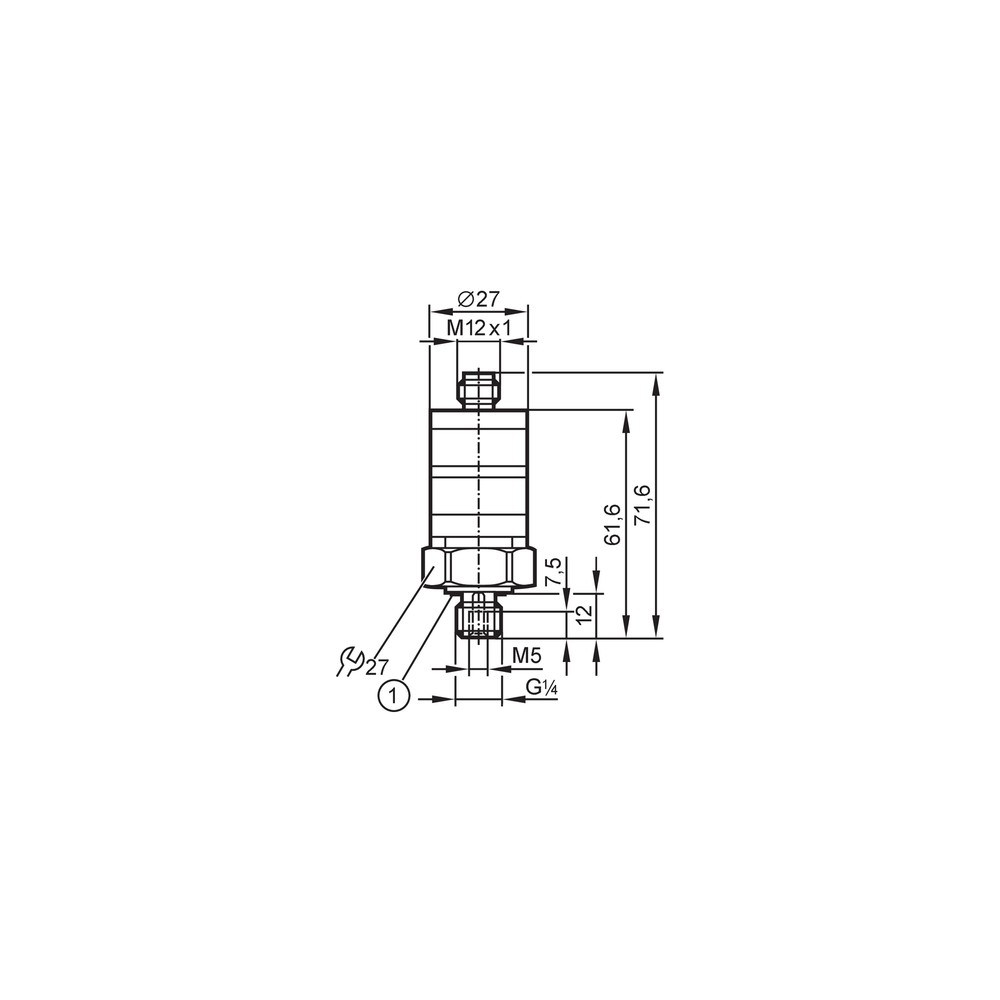

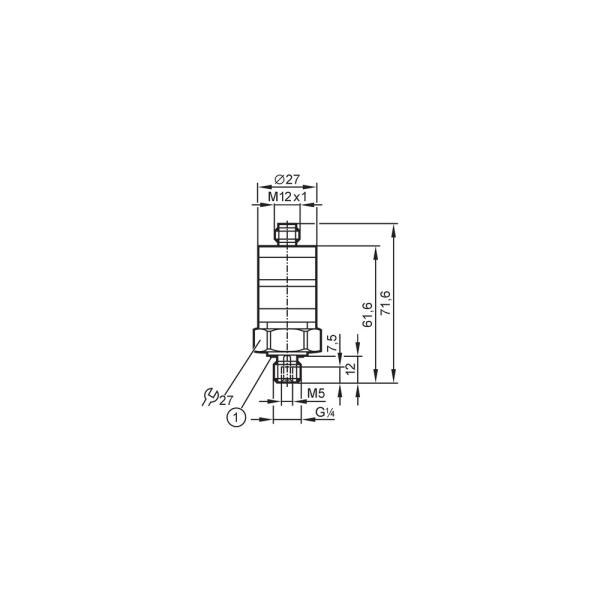

Folha de Dados Técnicos PK5523 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este pressostato e qual sua principal função?

O PK5523 é um pressostato eletrônico para monitoramento de pressão relativa em sistemas industriais, operando na faixa de 0 a 25 bar com saída de comutação PNP.

O que vem na embalagem do produto?

Ele acompanha a unidade do pressostato e o manual técnico. Acessórios de conexão elétrica (cabos M12) e mecânica devem ser adquiridos separadamente conforme a necessidade da instalação.

Para quais aplicações o PK5523 não é indicado?

Não é adequado para fluidos corrosivos não compatíveis com Aço inoxidável 1.4404 ou FKM. Também não deve ser utilizado em pressões que excedam a resistência máxima de 60 bar ou ruptura de 500 bar.

Existe restrição quanto à temperatura de operação?

Não é recomendado para aplicações onde a temperatura do fluido ou ambiente exceda a faixa de -25 a 80 °C, pois isso compromete a precisão e a vida útil do sensor.

Como diagnosticar falhas de funcionamento no equipamento?

Sintomas comuns incluem falha na comutação ou LEDs apagados, geralmente causados por falha na alimentação (9,6-32 V DC) ou curto-circuito. Verifique a tensão nos terminais e se a carga na saída está dentro dos 500 mA permitidos.

O que verificar antes de solicitar a substituição do sensor?

O primeiro passo é verificar a continuidade do cabo M12 e se o sinal PNP está sendo detectado pelo CLP. Meça a queda de tensão na saída; valores acima de 2 V indicam possível falha interna ou carga excessiva.

Por que optar por este modelo eletrônico em vez de um manômetro mecânico?

Este pressostato eletrônico é ideal para automação de processos devido ao ajuste intuitivo e alta repetibilidade, sendo superior a manômetros analógicos por oferecer sinal elétrico direto.

Devo usar este modelo ou algum kit com redundância?

Este modelo é uma peça única de monitoramento eletrônico. Para redundância de segurança, recomenda-se a instalação em paralelo com outro dispositivo de medição independente, conforme normas de segurança da planta.

Quais cuidados devo ter ao instalar o pressostato?

A instalação deve ser feita utilizando chave adequada para o sextavado da conexão G 1/4, respeitando o torque máximo de 25 Nm. Certifique-se de que a vedação FKM esteja íntegra para evitar vazamentos.

Qual é a procedência e confiabilidade do componente?

Este produto é fabricado pela IFM e possui MTTF (Tempo Médio Entre Falhas) de 771 anos, garantindo alta confiabilidade em aplicações industriais contínuas.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão feita em relação à pressão atmosférica ambiente (Ref.: Faixa de pressão).

PNP

Tipo de saída que comuta o positivo da fonte de alimentação para a carga (Ref.: Função elétrica).

Histerese

Diferença entre o ponto de ativação e desativação, prevenindo oscilações do sinal de saída (Ref.: 0,5 bar).

IP 67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: Grau de proteção).

MTTF

Tempo Médio Entre Falhas, indicando a confiabilidade estatística do dispositivo (Ref.: 771 anos).
