Sensor de Pressão IFM PI2898 com Display e IO-Link

Pré-visualizar: PI2898 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia Faceado IO-Link 4-20mA

PI2898 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia Faceado IO-Link 4-20mA

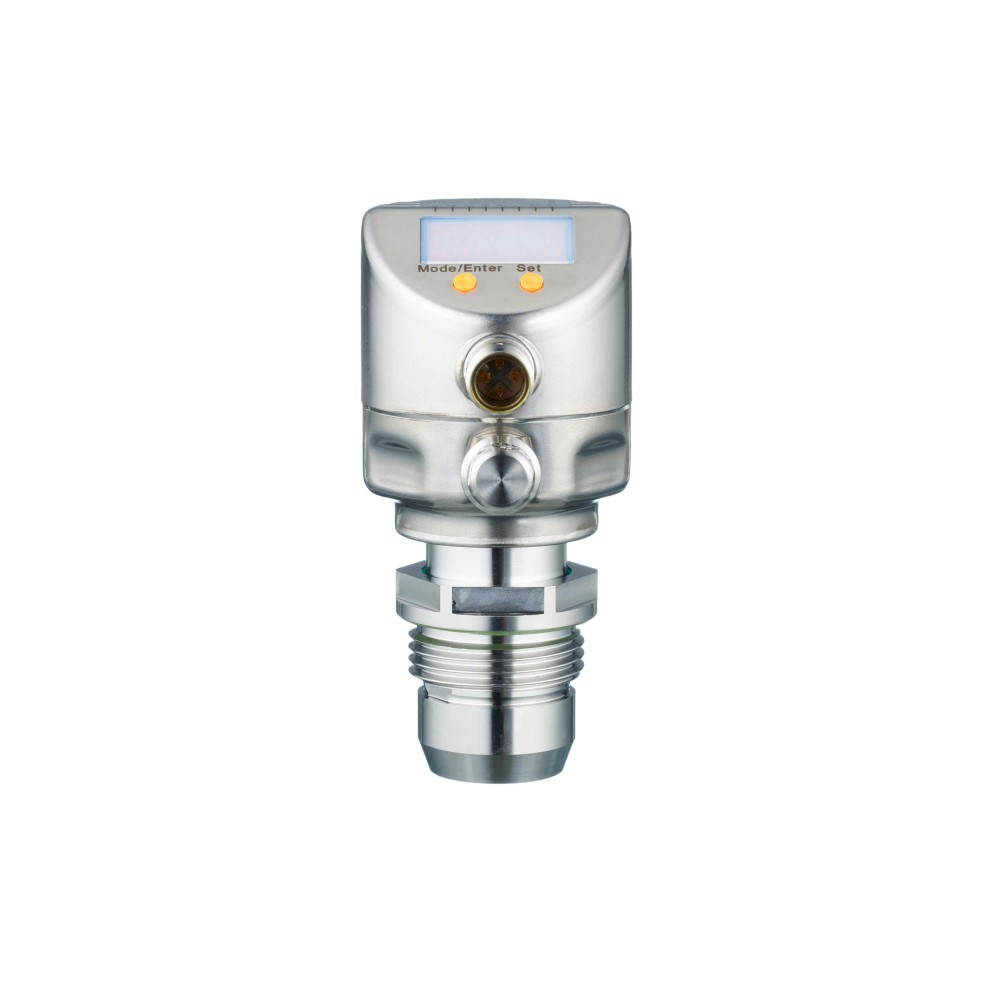

Imagem meramente ilustrativa

R$ 8.168,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2898
EAN: 4021179267502
NCM do produto: 90262090

Destaques do Produto Pressão medida...mais

Fechar menu

Saiba mais sobre: "PI2898 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia Faceado IO-Link 4-20mA"

Destaques do Produto

Pressão medida

Pressão relativa

Faixa

-0,0124…0,25 bar

Processo

G 1, rosca externa com cone de vedação

Saída analógica

4…20 mA, invertível e com escala ajustável

Comunicação

IO-Link

Temperatura do fluido

-25…125 °C; 145 °C por até 1 h

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico ifm PI2898 com display, montagem faceada, IO-Link e saída 4…20 mA

O ifm PI2898 é um sensor eletrônico de pressão relativa com display, destinado à medição de pressão em aplicações da indústria alimentícia e de bebidas. Sua faixa de medição é de -0,0124 a 0,25 bar e a conexão de processo é G 1 com rosca externa e cone de vedação. Oferece saída analógica 4…20 mA, saída de comutação e comunicação IO-Link. A montagem é faceada frontalmente.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de pressão	Relativa
Faixa de medição	-0,0124…0,25 bar
Conexão de processo	G 1, rosca externa com cone de vedação
Montagem	Faceada frontalmente
Saídas e comunicação	Comutação, analógica 4…20 mA e IO-Link
Temperatura do fluido	-25…125 °C; até 145 °C por no máximo 1 h
Grau de proteção	IP 67, IP 68 e IP 69K
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro
Dimensões	Ø 50 mm; comprimento 106 mm
Peso	377 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações de alimentos e bebidas com montagem faceada frontalmente.
Instalações que utilizem conexão de processo G 1 com rosca externa e cone de vedação compatível.
Sistemas que recebam sinal analógico 4…20 mA, sinal de comutação ou dados por IO-Link.
Aplicações cujos meios e temperaturas estejam dentro dos limites indicados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecionar para medir pressão absoluta: o produto está especificado para pressão relativa.
Não especificar para temperaturas do fluido acima de 125 °C em operação contínua; 145 °C é permitido somente por até 1 hora.
Não selecionar quando a conexão de processo exigida não for compatível com G 1, rosca externa com cone de vedação.
Não presumir compatibilidade com um master IO-Link específico sem conferir os requisitos do master e a configuração do sistema.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão com montagem faceada na indústria alimentícia e de bebidas; considerar a conexão G 1 e as temperaturas permitidas do fluido.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos. A adequação a cada produto de processo depende da compatibilidade dos materiais em contato com o fluido e das condições reais de operação.
Possibilidade de uso inferida: integração em automação que receba sinal 4…20 mA ou IO-Link. Confirmar alimentação, carga, master IO-Link e configuração antes da integração.
Não exceder a faixa de medição especificada nem tratar o limite de 145 °C como temperatura contínua; esse valor é admitido por no máximo 1 hora.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico ifm PI2898 com display, montagem faceada, IO-Link e saída 4…20 mA, verifique estes pontos:

Escolha o PI2898 quando

A aplicação exigir medição de pressão relativa na faixa de -0,0124…0,25 bar, display local, montagem faceada e conexão de processo G 1 com cone de vedação. As saídas disponíveis incluem 4…20 mA, comutação e IO-Link.

Avalie outra configuração quando

A pressão a medir estiver fora da faixa indicada, for necessária medição de pressão absoluta ou a conexão mecânica requerida não corresponder a G 1 com cone de vedação. Confirme também os limites térmicos do fluido e os requisitos elétricos e de comunicação do sistema antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão eletrônico faceado frontalmente e com display	Identificação do produto PI2898.
Marca	ifm	Marca indicada no anúncio.
SKU / part number	PI2898	Código de identificação do produto.
GTIN	4021179267502	Identificador comercial informado.
Aplicação declarada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação indicada nos dados do produto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados nos dados técnicos; confirme a compatibilidade química e de processo para a aplicação específica.
Tipo de pressão	Pressão relativa	Tipo de pressão especificado.

Faixa e limites de pressão
Faixa de medição	-0,0124…0,25 bar; -12,4…250 mbar; -5…100,4 inH₂O; -1,24…25 kPa	Faixa nominal informada pelo fabricante.
Ponto de comutação SP	-12…250 mbar; -4,8…100,4 inH₂O; -1,2…25 kPa	Faixa especificada para ajuste do ponto de comutação.
Ponto de comutação e retorno rP	-12,4…249,6 mbar; -5…100,2 inH₂O; -1,24…24,96 kPa	Faixa de ajuste indicada para SP/rP.
Ponto inicial do sinal analógico	-12,4…187,4 mbar; -5…75,2 inH₂O; -1,24…18,74 kPa	Faixa possível para o ponto inicial da escala analógica.
Ponto final do sinal analógico	50…250 mbar; 20,1…100,4 inH₂O; 5…25 kPa	Faixa possível para o ponto final da escala analógica.
Resistência à pressão	6000 mbar; 2400 inH₂O; 600 kPa	Limite de resistência à pressão informado na ficha.
Pressão mínima de ruptura	30000 mbar; 12044 inH₂O; 3000 kPa	Valor de pressão de ruptura declarado; não representa pressão operacional.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite declarado para resistência a vácuo.
MAWP em aplicações segundo CRN	10 bar	Valor informado especificamente para aplicações segundo CRN.

Dados elétricos e alimentação
Tensão de operação, 2 fios	20…32 V DC	Faixa de alimentação especificada para operação de 2 fios.
Tensão de operação, 3 fios	18…32 V DC	Faixa de alimentação especificada para operação de 3 fios.
Consumo de corrente, 2 fios	3,6…21 mA	Faixa informada para operação de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Limite informado para operação de 3 fios.
Classe de proteção elétrica	III	Classe declarada na ficha técnica.
Proteção contra sobrecarga	Sim	Proteção informada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado para as saídas.
Proteção contra inversão de polaridade	Sim	Proteção especificada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio declarada.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5/1 kV; EN 61000-4-6: AF com fio 10 V	Níveis e referências de ensaio EMC listados nos dados do produto.

Saídas e sinais
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link	Sinais configuráveis descritos na ficha.
Saída analógica	4…20 mA, invertível e de escala ajustável	Tipo e possibilidade de configuração do sinal analógico.
Quantidade de saídas analógicas	1	Quantidade informada.
Quantidade de saídas digitais	2	Quantidade informada.
Função elétrica	PNP/NPN	Função elétrica especificada.
Saída de comutação	Abertura/fechamento, parametrizável	Função configurável da saída.
Frequência de comutação DC, 3 fios	125 Hz	Limite especificado para a frequência de comutação.
Corrente máxima constante da saída de comutação DC, 3 fios	250 mA	Limite de corrente indicado.
Queda de tensão máxima da saída de comutação DC, 3 fios	2 V	Valor máximo especificado.
Carga máxima, 2 fios	300 Ω	Carga máxima declarada para a configuração de 2 fios.
Carga máxima, 3 fios	(Ub - 10 V) / 20 mA	Relação especificada para a carga admissível em 3 fios.

Comunicação e dados de processo
Interface de comunicação	IO-Link	Interface informada para parametrização e comunicação.
Revisão IO-Link	1.0	Revisão especificada nos dados do produto.
Modo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Modo SIO	Sim	Modo SIO indicado como disponível.
Classe da porta do master exigida	A	Requisito informado para a porta do master.
Dados de processo binários	2	Quantidade informada.
Dados de processo analógicos	1	Quantidade informada.
Device ID suportado	Modo de operação default: 257	Identificação informada para o modo de operação padrão.
Tempo mínimo do ciclo de processo	2,3 ms	Tempo mínimo informado para o ciclo de processo.
Watchdog integrado	Sim	Recurso indicado na ficha.

Precisão, repetibilidade e deriva
Repetibilidade	< ±0,1 % da duração	Condição indicada: variações de temperatura < 10 K e turn down 1:1.
Desvio de histerese	< ±0,15 % da duração	Valor informado para turn down 1:1.
Desvio de linearidade	< ±0,15 % da duração	Valor informado para turn down 1:1.
Desvio de características	< ±0,2 % da duração	Inclui linearidade, histerese e repetibilidade; turn down 1:1 e ajuste do ponto limite conforme DIN EN IEC 62828-1.
Precisão do ponto de ajuste	< ±0,2 % da duração	Condição indicada: turn down 1:1.
Estabilidade ao longo do tempo	< ±0,1 % da duração por ano	Condição indicada: turn down 1:1.
Coeficiente de temperatura da amplitude	< ±0,15 % da duração / 10 K	Condição declarada: 0…70 °C.
Coeficiente de temperatura do ponto zero	< ±0,05 % da duração / 10 K	Condição declarada: 0…70 °C.

Tempos de resposta
Retardo de prontidão, 2 fios	1 s	Tempo indicado após energização em operação de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo indicado após energização em operação de 3 fios.
Resposta de passo da saída analógica, 2 fios	45 ms	Tempo de resposta especificado para 2 fios.
Resposta de passo da saída analógica, 3 fios	7 ms	Tempo de resposta especificado para 3 fios.
Tempo mínimo de resposta da saída de comutação, DAP, 3 fios	3 ms	Valor mínimo indicado para a saída de comutação.
Amortecimento do valor de processo, dAP	0…30 s	Faixa ajustável informada.
Amortecimento da saída analógica, dAA	0,01…99,99 s	Faixa ajustável informada.

Condições ambientais e resistência
Temperatura de operação ambiente	-25…80 °C	Faixa informada para o ambiente.
Temperatura do fluido	-25…125 °C; 145 °C por no máximo 1 h	Limite térmico do fluido indicado pelo fabricante.
Temperatura de armazenamento	-40…100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP 67, IP 68 e IP 69K	Classificações declaradas; observar as condições de instalação e ensaio do fabricante.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio especificada.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10…2000 Hz)	Condição de ensaio especificada.
Ciclos mínimos de pressão	100 milhões	Quantidade indicada nos dados do produto.

Conexões, materiais e dimensões
Conexão de processo	G 1, rosca externa com cone de vedação; 27 mm	Especificação mecânica informada.
Tipo de montagem	Faceada frontalmente	Configuração de montagem indicada.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Conector especificado nos dados do produto.
Materiais do corpo	1.4404 (aço inoxidável/316L), FKM, PTFE, PBT, PEI e PFA	Materiais listados para o produto.
Materiais em contato com o fluido	Cerâmica (99,9 % Al₂O₃), 1.4435 (aço inoxidável/316L) e PTFE	Materiais declarados como molhados pelo fluido.
Características da superfície	Ra < 0,4 µm; Rz = 4 µm	Valores de superfície informados para os materiais em contato com o fluido.
Formato do invólucro	Cilíndrico	Formato informado.
Dimensões	Ø 50 mm; comprimento 106 mm	Dimensões declaradas nos dados do produto.
Peso	377 g	Peso informado no dataset do produto.

Display e elementos de operação
Display	Exibição alfanumérica de 4 dígitos	Indicação de funções e valores de medição.
Unidade do display	LED verde	Cor indicada para a unidade do display.
Status de chaveamento	LED amarelo	Indicação visual do estado de comutação.
Ajuste de fábrica	SP1 = 62,4 mbar; rP1 = 57,4 mbar; SP2 = 187,4 mbar; rP2 = 182,4 mbar; ASP = 0,0 mbar; AEP = 250,0 mbar; dAP = 0,06 s; dAA = 0,03 s	Parâmetros de fábrica listados na ficha; podem ser ajustáveis conforme a configuração do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0; modo de transferência COM2 (38,4 kBaud).

• Modo SIO disponível.

• São informados 2 dados de processo binários e 1 dado de processo analógico.

• Classe A exigida para a porta do master IO-Link.

• Saída analógica 4…20 mA e saídas de comutação configuráveis.

Conexões

Elétrica 1 conector M12, codificação A, com 4 contatos banhados a ouro. Alimentação especificada: 18…32 V DC em operação de 3 fios ou 20…32 V DC em operação de 2 fios. Verifique a pinagem e o esquema de ligação do fabricante antes de conectar.

Processo G 1, rosca externa com cone de vedação; montagem faceada frontalmente. A conexão mecânica deve corresponder à rosca e ao tipo de vedação especificados.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com entrada analógica 4…20 mA compatível e alimentação conforme a configuração elétrica utilizada.	✓	O sensor fornece sinal analógico 4…20 mA; confirme a carga admissível e a alimentação indicada para operação de 2 ou 3 fios.
Sistema com master IO-Link e porta classe A, configurado para IO-Link revisão 1.0 e COM2.	✓	A ficha indica IO-Link, revisão 1.0, COM2 e exigência de classe A para a porta do master.
Instalação cuja conexão de processo seja G 1 com rosca externa e cone de vedação correspondente.	✓	Essa é a conexão de processo especificada para o PI2898.
Aplicação que necessite medir pressão absoluta.	✗	O tipo de pressão especificado é pressão relativa.
Processo com fluido acima de 125 °C por períodos contínuos.	✗	A temperatura de fluido indicada é -25…125 °C; 145 °C é permitido somente por no máximo 1 hora.
Sistema que exija uma rosca de processo diferente de G 1 ou outro padrão de vedação.	✗	A conexão declarada é G 1, rosca externa com cone de vedação. A ficha não declara adaptadores ou outras conexões.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico ifm PI2898 com display, montagem faceada, IO-Link e saída 4…20 mA

Confirme que o ponto de medição requer pressão relativa e que a faixa de operação está dentro dos limites do PI2898.
Verifique se o alojamento e a conexão do processo são compatíveis com G 1, rosca externa com cone de vedação, para montagem faceada.
Confira a compatibilidade do fluido com os materiais em contato indicados pelo fabricante e respeite os limites térmicos.
Instale e vede a conexão conforme as instruções do fabricante, sem aplicar esforços ou procedimentos não especificados na documentação.
Conecte o conector M12 codificação A de acordo com a pinagem e o esquema elétrico oficiais; confirme previamente alimentação e tipo de saída utilizados.
Após energizar, valide a indicação no display, o estado das saídas e, se aplicável, a comunicação IO-Link e os parâmetros de escala.

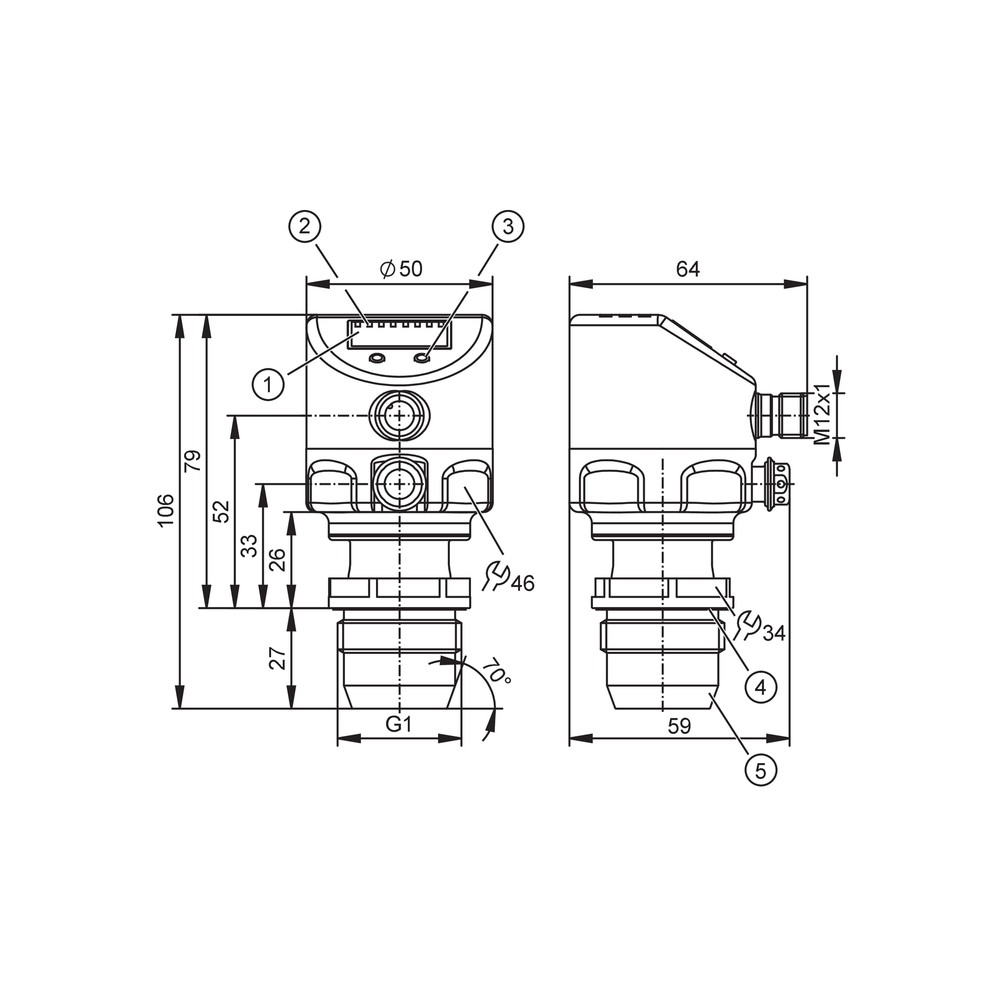

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura ou o display permanece sem indicação.	Alimentação ausente, tensão fora da faixa da configuração de 2 ou 3 fios, ou ligação incorreta no conector.	Meça a tensão no conector e confira a ligação com o esquema elétrico oficial, considerando a configuração de fios utilizada.
A corrente analógica fica fora da faixa esperada ou não acompanha a pressão.	Escala analógica configurada de forma diferente da esperada, ligação incompatível ou carga acima do limite permitido.	Confira ASP e AEP, o modo de saída 4…20 mA, a ligação elétrica e a carga admissível para a configuração de 2 ou 3 fios.
A saída de comutação não muda de estado no ponto esperado.	Pontos SP/rP ou função de saída parametrizados de forma diferente da aplicação; também pode haver erro de ligação ou carga.	Leia os parâmetros SP e rP, confirme abertura/fechamento e PNP/NPN configurados e verifique alimentação, carga e estado indicado pelo LED.
A leitura de pressão diverge do instrumento de referência.	Condição de pressão fora da faixa, configuração de escala ou amortecimento inadequada, ou montagem/conexão que não corresponde ao requisito faceado.	Compare a pressão aplicada com a faixa do sensor, verifique a escala analógica e dAP/dAA, e inspecione a conexão G 1 e a instalação conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI2898 em português (Datasheet) Desenho em escala PI2898 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI2898 e para que tipo de processo serve?

É um sensor eletrônico de pressão relativa com display, indicado para montagem faceada em aplicações da indústria alimentícia e de bebidas. A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos; confirme a compatibilidade do meio com os materiais em contato.

Quais sinais e comunicação o sensor oferece?

O PI2898 oferece sinal analógico 4…20 mA, saídas de comutação e comunicação IO-Link. A saída analógica é invertível e permite ajuste de escala.

O produto acompanha cabo, master IO-Link ou adaptador?

A ficha fornecida não especifica acessórios inclusos, cabo, master ou adaptador. Consulte o fornecedor e o datasheet para confirmar os itens fornecidos na configuração comercial.

A conexão G 1 serve em qualquer porta G 1?

Não necessariamente: a especificação também requer rosca externa com cone de vedação e montagem faceada. Confirme a geometria e a vedação da porta do processo antes da instalação.

Posso usar o PI2898 para medir pressão absoluta?

Não; o tipo de pressão especificado para este modelo é pressão relativa. Para pressão absoluta, selecione um produto cuja ficha declare esse tipo de medição.

Ele pode ficar continuamente em um processo a 145 °C?

Não. A temperatura do fluido indicada é de -25 a 125 °C; 145 °C é permitido somente por no máximo 1 hora.

O display acende, mas a corrente não muda com a pressão. O que verifico?

Confira se a saída selecionada é 4…20 mA, os pontos de escala ASP/AEP, a ligação elétrica e a carga aplicada. A ficha informa carga máxima diferente para operação de 2 e 3 fios.

A saída de comutação não atua no valor esperado; preciso trocar o sensor?

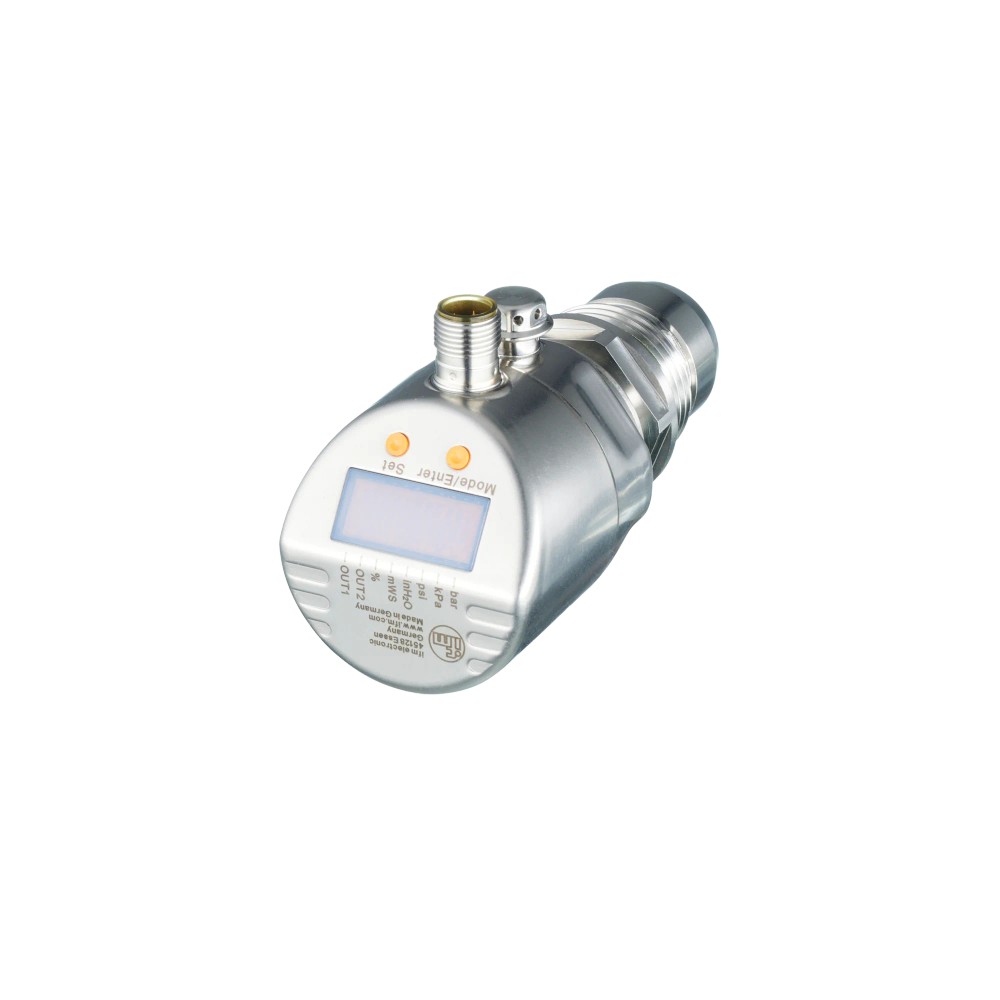

Antes de substituir, verifique os ajustes SP/rP, a função parametrizada de abertura ou fechamento, PNP/NPN e a ligação da saída. O display e o LED de status ajudam a confirmar o estado de comutação.

Quando devo escolher este modelo em vez de outro sensor de pressão?

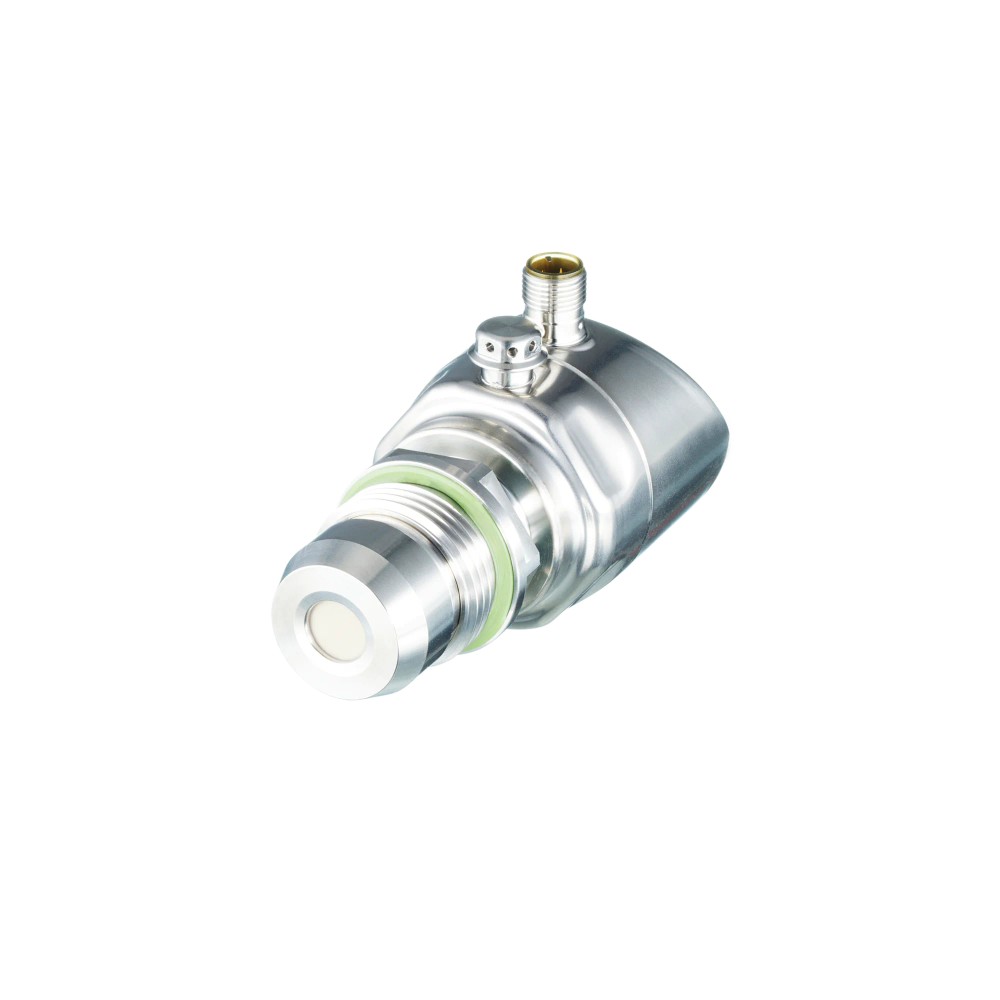

Escolha o PI2898 quando a faixa, a pressão relativa, a montagem faceada, a conexão G 1 com cone de vedação e as saídas disponíveis atenderem ao sistema. Se precisar de pressão absoluta, outra faixa ou outra conexão mecânica, compare com a ficha do modelo alternativo.

O que devo conferir antes de ligar o conector M12?

Confirme a pinagem no esquema oficial, a codificação A, a tensão de alimentação aplicável e se a instalação usa 2 ou 3 fios. A documentação fornecida não especifica um procedimento de instalação completo, portanto consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente; é o tipo de pressão especificado para o PI2898 (Ref.: tipo de pressão).

IO-Link

Interface digital de comunicação indicada para parametrização e troca de dados com um master compatível (Ref.: interface IO-Link, revisão 1.0).

COM2

Modo de transferência IO-Link com taxa indicada de 38,4 kBaud (Ref.: tipo de transferência).

SP/rP

Parâmetros de ponto de comutação e retorno usados para definir a atuação e a histerese da saída (Ref.: ponto de comutação SP e ponto de comutação e retorno rP).

ASP/AEP

Pontos inicial e final usados para ajustar a escala do sinal analógico (Ref.: ponto inicial e ponto final do sinal analógico).

Ligações relacionadas com "PI2898 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia Faceado IO-Link 4-20mA"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PI2898 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia Faceado IO-Link 4-20mA"

Para avaliar, preencha:

Ligações relacionadas com
