Sensor de Pressão IFM PI2894 - Display e IO-Link

Pré-visualizar: PI2894 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia -1 a 10 bar IO-Link

PI2894 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia -1 a 10 bar IO-Link

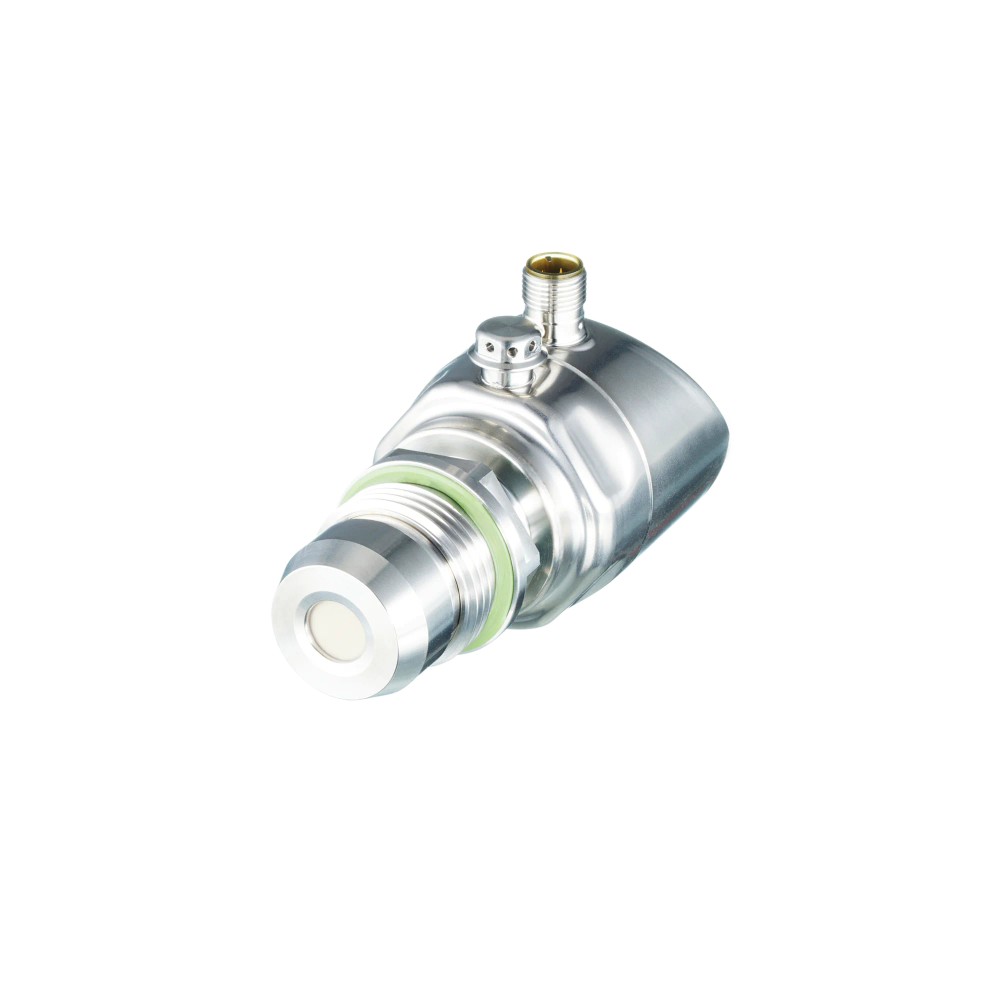

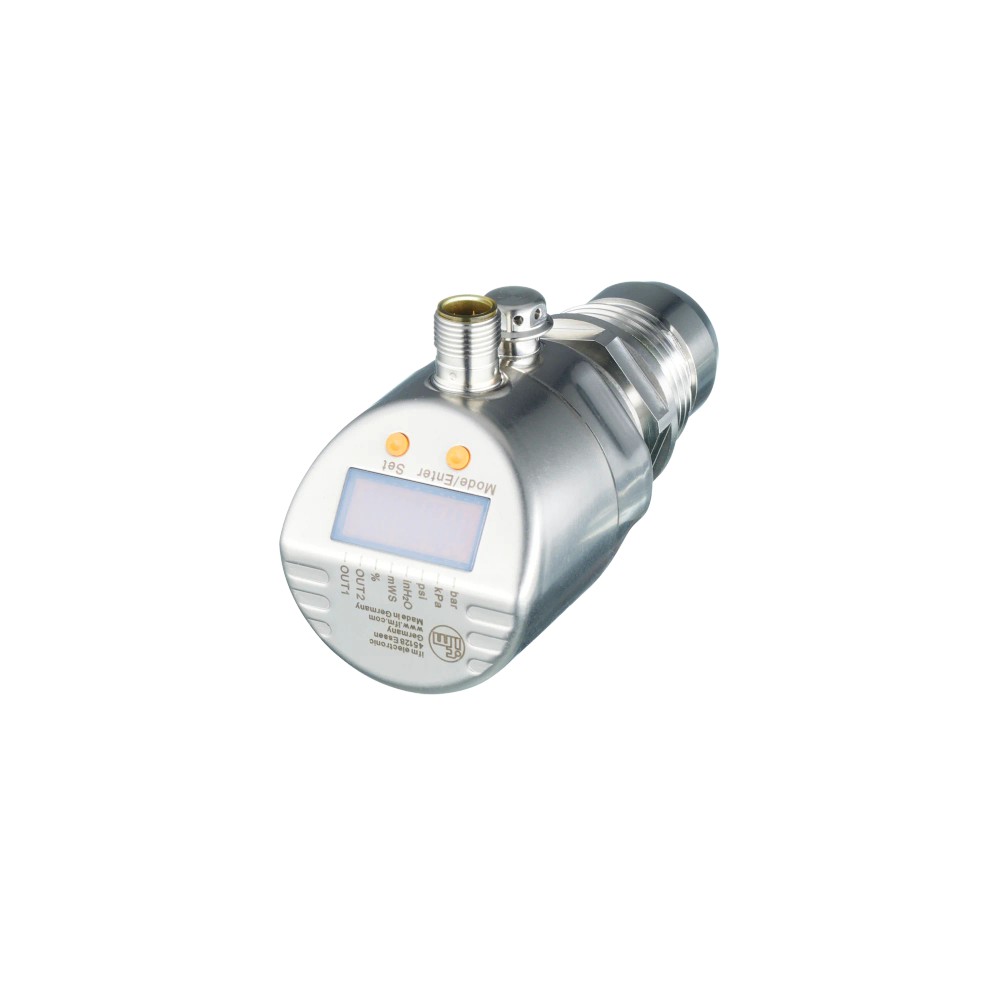

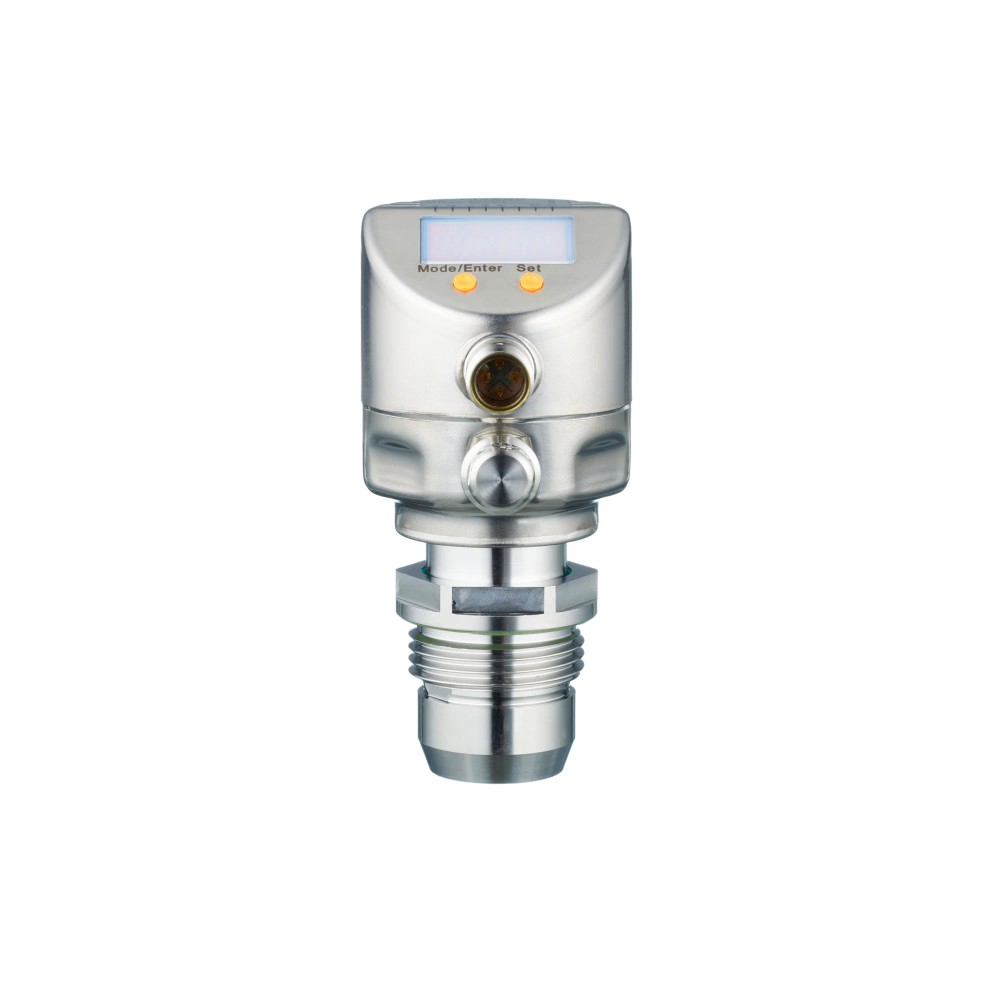

Imagem meramente ilustrativa

R$ 7.937,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2894
EAN: 4021179267465
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PI2894 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 10 bar

Conexão de processo

G 1 externa com cone de vedação

Montagem

Faceada frontalmente

Interface

IO-Link

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI2894 com Display, IO-Link e faixa de medição de -1 a 10 bar

O IFM PI2894 é um sensor eletrônico de pressão faceado frontalmente, com display, destinado à medição de pressão relativa e vácuo. É indicado para montagem faceada em aplicações da indústria alimentícia e de bebidas. Sua faixa de medição é de -1 a 10 bar e oferece sinais de comutação, saída analógica de 4 a 20 mA e comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PI2894
Tipo	Sensor eletrônico de pressão com display
Faixa de medição	-1 a 10 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1, rosca externa com cone de vedação
Saídas e comunicação	Sinal de comutação, sinal analógico, IO-Link; 4 a 20 mA invertível e de escala ajustável
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	18 a 32 V DC em 3 fios; 20 a 32 V DC em 2 fios
Temperatura do fluido	-25 a 125 °C; até 145 °C por no máximo 1 h
Grau de proteção	IP 67, IP 68 e IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações da indústria alimentícia e de bebidas, dentro da faixa de -1 a 10 bar.
Instalações que utilizem conexão de processo G 1 externa com cone de vedação e alimentação compatível com a tensão especificada.
Sistemas que aceitem sinais de comutação, sinal analógico de 4 a 20 mA ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para medições cuja pressão esperada ultrapasse a faixa de medição de -1 a 10 bar.
Não especificar para temperaturas do fluido acima de 125 °C em operação contínua; o limite de 145 °C é permitido por no máximo 1 h.
Não considerar compatível mecanicamente com uma conexão de processo diferente de G 1 externa com cone de vedação sem confirmar a interface e a vedação exigidas pela instalação.

APLICAÇÕES E USO

Aplicação comprovada: medição faceada em equipamentos e processos da indústria alimentícia e de bebidas, conforme descrição do produto.
Aplicação indicada nos dados: monitoramento de meios pastosos e sólidos, além de fluidos líquidos e gasosos; a adequação deve ser confirmada considerando materiais molhados e condições reais do processo.
Possibilidade de integração: leitura por entrada analógica de 4 a 20 mA ou por IO-Link em sistemas compatíveis; confirmar configuração e ligação no datasheet.
Limites operacionais a considerar: faixa de medição de -1 a 10 bar, temperatura do fluido de -25 a 125 °C e exposição a 145 °C limitada a 1 h. Não extrapolar esses limites com base nos valores de resistência à pressão.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI2894 com Display, IO-Link e faixa de medição de -1 a 10 bar, verifique estes pontos:

Escolha o PI2894 quando

A aplicação exigir montagem faceada, medição de pressão relativa ou vácuo entre -1 e 10 bar, display e conexão de processo G 1 externa com cone de vedação. Verifique também se as saídas disponíveis atendem ao sistema de controle.

Verifique a alimentação e a interface elétrica

Confirme a tensão disponível: 18 a 32 V DC para operação em 3 fios ou 20 a 32 V DC em 2 fios. Para conexão física, o produto utiliza M12 codificação A com 4 contatos.

Considere outra faixa ou configuração quando necessário

Se a pressão de processo exceder -1 a 10 bar, a temperatura do fluido exceder os limites informados ou a instalação exigir uma conexão de processo diferente, compare os requisitos com a ficha técnica de outra configuração antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	PI2894	Identificação do produto.
GTIN	4021179267465	Código global de identificação informado na ficha.
Tipo de produto	Sensor de pressão eletrônico, faceado frontalmente e com display	Descrição funcional e construtiva do produto.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação descrita na ficha do produto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meios informados nos dados do produto.

Medição e pressão
Faixa de medição	-1 a 10 bar; -14,5 a 145 psi; -0,1 a 1 MPa	Faixa nominal de medição informada.
Tipo de pressão	Pressão relativa e vácuo	Tipos de medição declarados.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite informado para resistência contra vácuo.
Resistência à pressão	50 bar; 725 psi; 5 MPa	Valor declarado como resistência à pressão; não confundir com faixa de medição.
Pressão mínima de ruptura	150 bar; 2175 psi; 15 MPa	Valor mínimo de pressão de ruptura informado.
MAWP segundo CRN	50 bar	Pressão de trabalho máxima informada segundo CRN.

Conexão de processo e montagem
Conexão de processo	G 1, rosca externa com cone de vedação	Interface mecânica de processo especificada.
Montagem	Faceada frontalmente	Tipo de montagem declarado para o sensor.
Comprimento da conexão de processo	27 mm	Dimensão informada na descrição da conexão.

Dados elétricos e alimentação
Tensão de operação, 3 fios	18 a 32 V DC	Faixa de alimentação indicada para ligação de 3 fios.
Tensão de operação, 2 fios	20 a 32 V DC	Faixa de alimentação indicada para ligação de 2 fios.
Consumo de corrente, 3 fios	Menor que 45 mA	Consumo máximo informado para operação de 3 fios.
Consumo de corrente, 2 fios	3,6 a 21 mA	Faixa de consumo informada para operação de 2 fios.
Classe de proteção elétrica	III	Classe declarada nos dados técnicos.
Proteção contra inversão de polaridade	Sim	Recurso elétrico informado pelo fabricante.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Valor mínimo de isolamento e condição de ensaio informados.
Watchdog integrado	Sim	Função indicada na ficha.

Saídas e sinais
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link	Tipos de sinal disponíveis/configuráveis conforme a ficha.
Saída analógica	4 a 20 mA, invertível e com escala ajustável	Faixa e ajustes da saída analógica especificados.
Saídas digitais	2	Quantidade informada de saídas digitais.
Saídas analógicas	1	Quantidade informada de saídas analógicas.
Função elétrica	PNP/NPN	Tipos de função de saída registrados nos dados do produto.

Comunicação e conexão elétrica
Interface de comunicação	IO-Link	Protocolo/interface de comunicação declarado.
Revisão IO-Link	1.0	Revisão indicada nos dados do produto.
Conector elétrico	1 x M12; codificação A; 4 contatos, dourados	Tipo, codificação e contatos da conexão elétrica.

Temperaturas e condições ambientais
Temperatura de operação ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.
Temperatura do fluido	-25 a 125 °C; até 145 °C por no máximo 1 h	Limite térmico do fluido e exceção temporal especificados.
Temperatura de armazenamento	-40 a 100 °C	Faixa permitida para armazenamento informada.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção declarados; condições detalhadas devem ser verificadas na documentação do fabricante.

Materiais e contato com o fluido
Materiais de construção	1.4404 (aço inoxidável/316L), FKM, PTFE, PBT, PEI e PFA	Materiais listados para a construção do produto.
Materiais em contato com o fluido	Cerâmica (99,9% Al2O3), aço inoxidável 1.4435/316L e PTFE	Materiais declarados para as partes em contato com o fluido.
Rugosidade informada	Ra < 0,4 µm; Rz = 4 µm	Valores de rugosidade registrados para a superfície indicada na ficha.

Dados mecânicos
Formato do invólucro	Cilíndrico	Geometria do invólucro informada.
Diâmetro	50 mm	Dimensão externa declarada.
Comprimento	106 mm	Dimensão do produto declarada.
Peso	378,5 g	Massa informada para o produto.

Display e operação
Display	Sim	Display integrado, conforme os dados básicos do anúncio.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0.

• Sinal analógico de 4 a 20 mA, invertível e com escala ajustável.

• Sinais de comutação configuráveis; função elétrica PNP/NPN informada na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação: 18 a 32 V DC em 3 fios ou 20 a 32 V DC em 2 fios. A compatibilidade elétrica depende da tensão, do tipo de entrada do controlador e da configuração das saídas; confirmar a atribuição dos pinos no datasheet antes da ligação.

Processo Conexão de processo G 1, rosca externa com cone de vedação. A compatibilidade mecânica depende da conexão correspondente no ponto de instalação e do sistema de vedação requerido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão de processo G 1 externa com cone de vedação e montagem faceada	✓	Corresponde à conexão de processo e ao tipo de montagem informados para o PI2894.
Sistema de controle com entrada analógica compatível com 4 a 20 mA	✓	O sensor disponibiliza saída analógica de 4 a 20 mA, invertível e com escala ajustável.
Integração por IO-Link	✓	A interface IO-Link, revisão 1.0, está indicada na ficha do produto.
Alimentação de 24 V DC	✓	24 V DC está dentro das faixas de operação indicadas para 2 fios e 3 fios.
Processo com pressão fora da faixa de -1 a 10 bar	✗	A condição fica fora da faixa de medição especificada.
Processo com fluido a 145 °C continuamente	✗	145 °C é permitido por no máximo 1 h; a temperatura de operação do fluido especificada é de até 125 °C.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI2894 com Display, IO-Link e faixa de medição de -1 a 10 bar

Confirme que a conexão do ponto de instalação corresponde à rosca G 1 externa com cone de vedação e que a montagem prevista é faceada.
Verifique se o fluido e as condições do processo são compatíveis com a faixa de pressão, temperatura e materiais em contato com o fluido informados.
Instale o sensor na conexão de processo correspondente, seguindo os requisitos mecânicos e de vedação da instalação e as instruções do fabricante.
Confira a tensão disponível antes de energizar: 18 a 32 V DC em 3 fios ou 20 a 32 V DC em 2 fios.
Conecte o M12 codificação A de 4 contatos e valide a atribuição dos pinos no datasheet antes de ligar alimentação, saídas e comunicação.
Após a ligação, confirme no display e no sistema de controle a leitura, o sinal selecionado e a comunicação IO-Link, quando utilizada.

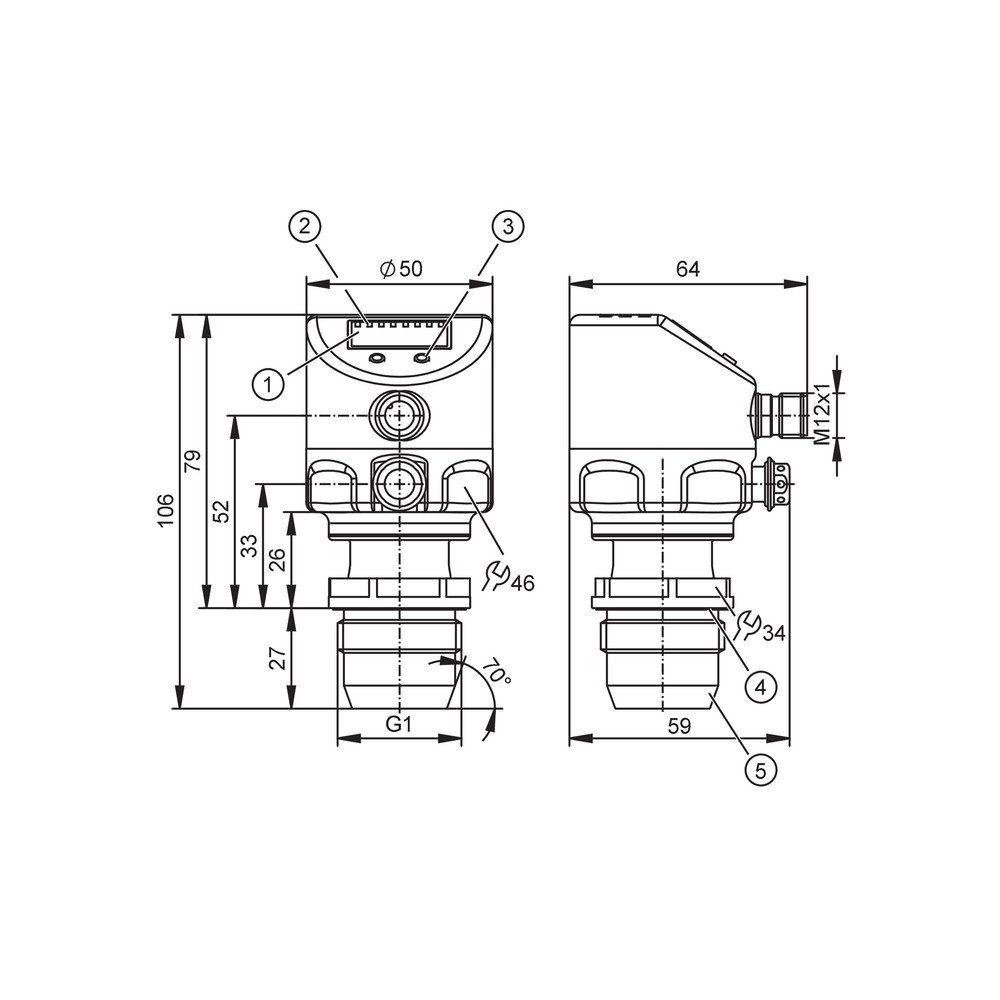

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe leitura do sensor.	Alimentação fora da faixa especificada, ligação incorreta ou incompatibilidade entre o sinal configurado e a entrada do controlador.	Meça a tensão no conector e confirme a ligação e o tipo de sinal utilizado consultando o datasheet e a configuração do controlador.
A leitura analógica permanece fora da escala esperada.	Escala ou sentido da saída de 4 a 20 mA configurados de forma diferente do esperado pelo sistema.	Verifique a configuração da escala, o sentido da saída e os limites esperados pela entrada analógica.
O valor indicado não corresponde à pressão do processo.	Faixa do processo incompatível com a faixa de medição ou diferença entre a referência de pressão do sistema e o tipo de medição do sensor.	Compare a pressão aplicada com a faixa de -1 a 10 bar e confirme se a aplicação requer pressão relativa ou vácuo.
Há vazamento ou montagem inadequada na conexão de processo.	Conexão, assentamento ou sistema de vedação incompatível com a interface G 1 externa com cone de vedação.	Inspecione a correspondência da conexão e do sistema de vedação e confira o desenho dimensional e as instruções de instalação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI2894 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI2894 e para que tipo de aplicação serve?

É um sensor eletrônico de pressão faceado frontalmente, com display, indicado para aplicações da indústria alimentícia e de bebidas. Mede pressão relativa e vácuo.

Quais conexões e sinais o PI2894 oferece?

A conexão de processo é G 1 externa com cone de vedação, e a conexão elétrica é M12 codificação A com 4 contatos. Os sinais informados incluem comutação, 4 a 20 mA e IO-Link.

O produto acompanha cabo ou acessórios?

A ficha fornecida não informa acessórios inclusos. O sensor possui conexão elétrica M12, mas isso não confirma que um cabo esteja incluído.

Posso usar este sensor em uma aplicação acima de 10 bar?

A faixa de medição termina em 10 bar, portanto não é indicado para medir pressões acima desse limite. Os valores de resistência à pressão não ampliam a faixa de medição.

O PI2894 pode operar com fluido a 145 °C continuamente?

Não. A ficha especifica operação do fluido até 125 °C e permite 145 °C por no máximo 1 hora.

O display está ligado, mas o controlador não mostra o sinal: o que verifico?

Verifique primeiro a tensão de alimentação, a ligação do conector e se a entrada do controlador corresponde ao sinal configurado. Confirme também a atribuição dos pinos no datasheet.

A leitura de 4 a 20 mA parece invertida ou fora da escala; preciso trocar o sensor?

Não necessariamente. A saída pode ser invertida e ter a escala ajustada; confira esses parâmetros e a escala configurada no controlador antes de substituir o sensor.

Como decidir entre a saída analógica e IO-Link?

Use 4 a 20 mA quando o sistema aceitar essa entrada analógica; escolha IO-Link quando o controlador ou mestre utilizado for compatível com a interface indicada, revisão 1.0. A escolha depende da arquitetura de controle.

O que devo conferir antes de instalar o sensor na tubulação?

Confirme a conexão G 1 externa com cone de vedação, a montagem faceada e a compatibilidade da temperatura e da pressão do processo. Consulte o desenho dimensional e o datasheet para orientar a instalação.

Qual é a origem ou a procedência comercial informada para este produto?

As informações comerciais fornecidas indicam venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível. (Ref.: interface IO-Link, revisão 1.0)

Pressão relativa

Medição de pressão referenciada à pressão ambiente, conforme o tipo de pressão declarado para o sensor. (Ref.: tipo de pressão)

Saída analógica 4 a 20 mA

Sinal de corrente utilizado para transmitir a medição; neste produto, pode ser invertido e ter a escala ajustada. (Ref.: corrente da saída analógica)

Montagem faceada

Instalação em que a face de medição fica alinhada à superfície de processo, conforme o tipo de montagem especificado. (Ref.: tipo de montagem)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; as condições específicas de ensaio e uso devem ser consultadas na documentação. (Ref.: IP 67, IP 68 e IP 69K)
