Sensor de Pressão IFM PI2893 - Display e IO-Link

Pré-visualizar: PI2893 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia IO-Link -1 a 25 bar

PI2893 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia IO-Link -1 a 25 bar

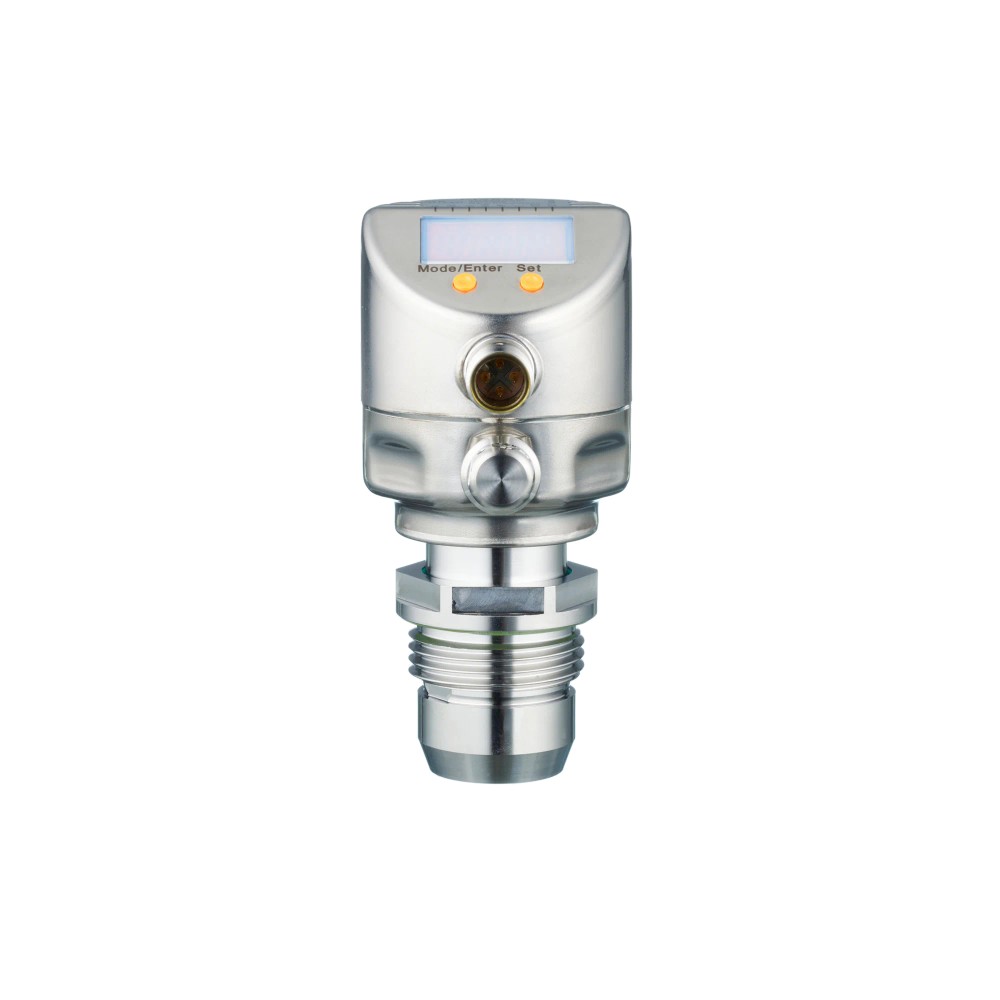

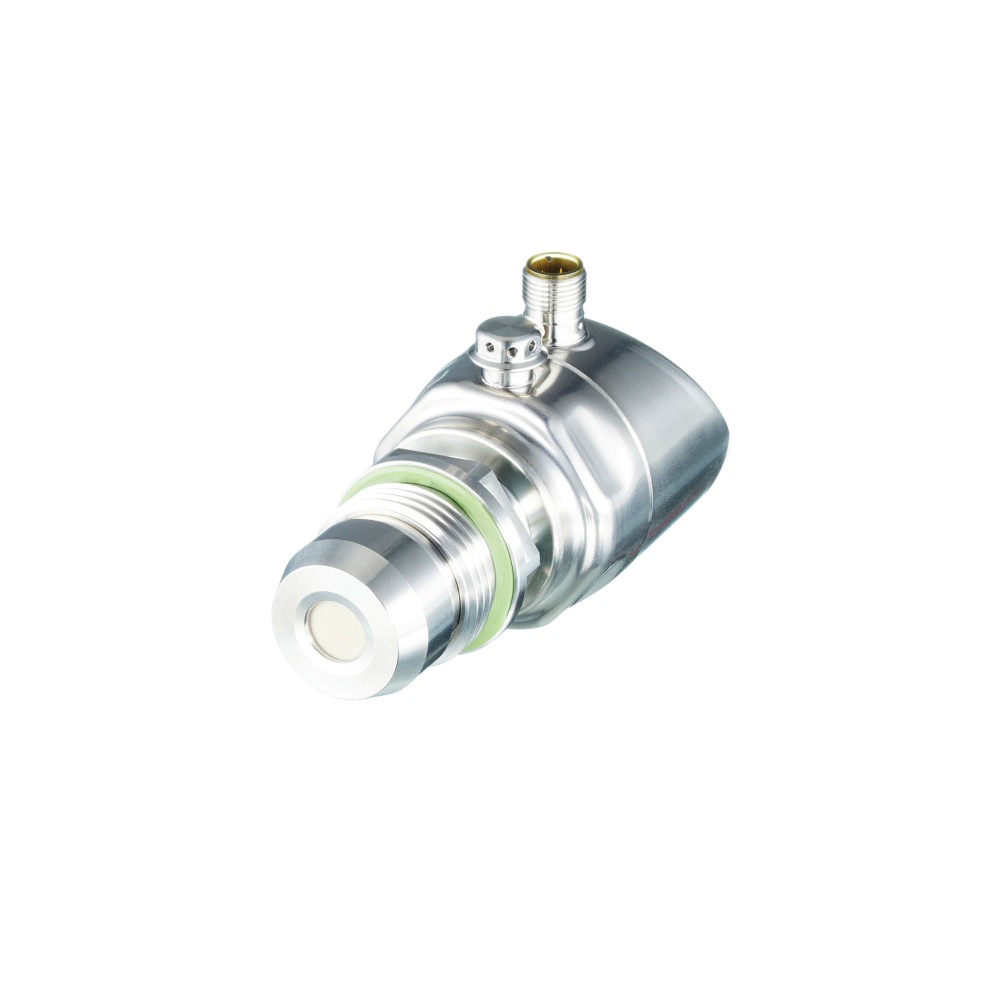

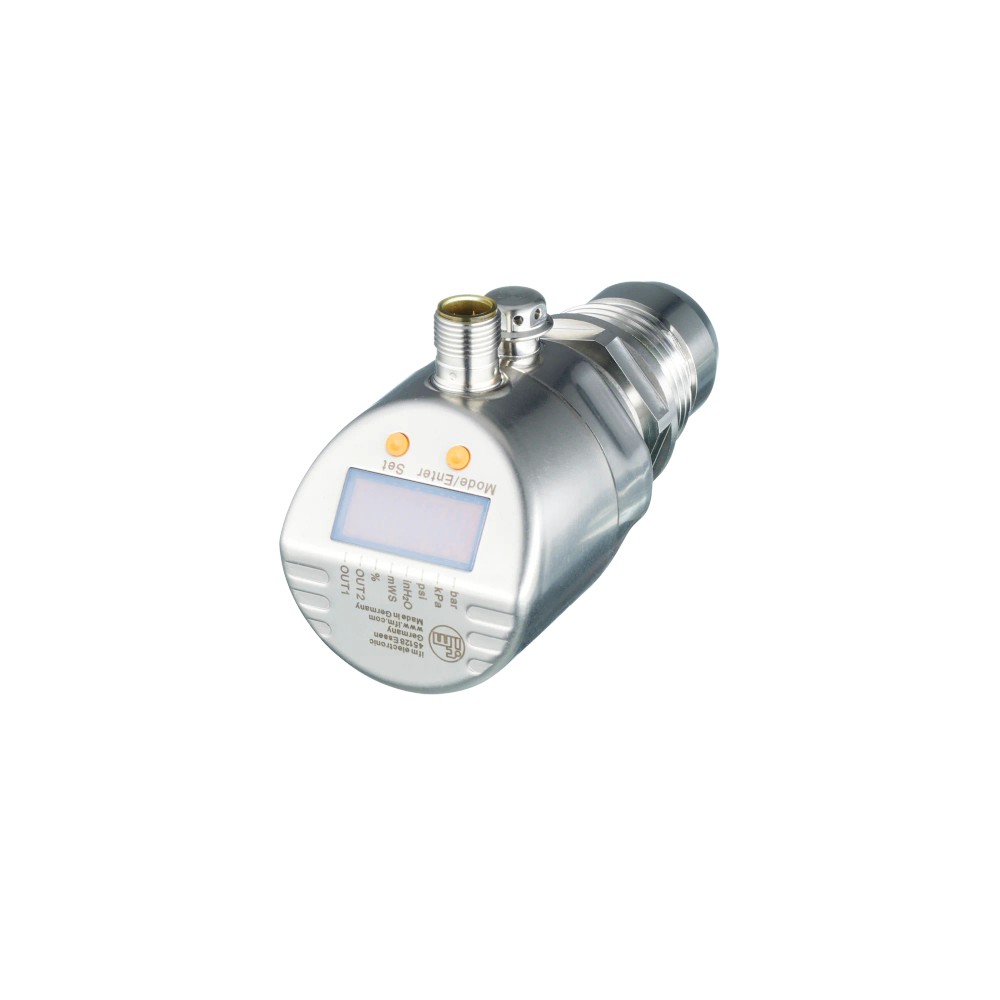

Imagem meramente ilustrativa

R$ 7.937,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2893
EAN: 4021179267458
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PI2893 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia IO-Link -1 a 25 bar"

Destaques do Produto

Faixa de medição

-1...25 bar

Conexão de processo

G 1 externa com cone de vedação

Sinal analógico

4...20 mA, invertível e com escala ajustável

Comunicação

IO-Link, revisão 1.0, COM2 (38,4 kBaud)

Conexão elétrica

M12, codificação A, 4 contatos

Temperatura do fluido

-25...125 °C; 145 °C por até 1 h

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI2893 com Display, IO-Link, -1 a 25 bar, para Indústria Alimentícia

O PI2893 é um sensor eletrônico de pressão relativa e vácuo, com montagem faceada frontalmente e display, destinado à medição em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 25 bar e oferece saída analógica de 4...20 mA, sinal de comutação e comunicação IO-Link. Possui conexão de processo G 1 com cone de vedação e conexão elétrica M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	PI2893
Tipo de pressão	Pressão relativa e vácuo
Faixa de medição	-1...25 bar; -14,4...362,7 psi; -0,1...2,5 MPa
Conexão de processo	G 1, rosca externa com cone de vedação
Saídas	Sinal de comutação, sinal analógico 4...20 mA e IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Temperatura do fluido	-25...125 °C; até 145 °C por no máximo 1 h
Grau de proteção	IP 67, IP 68 e IP 69K
Display	Alfanumérico, 4 dígitos
Materiais em contato com o fluido	Cerâmica (99,9 % Al2O3), aço inoxidável 1.4435 / 316L, PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em instalações da indústria alimentícia e de bebidas, com montagem faceada frontalmente.
Aplicações cujo processo aceite conexão G 1 externa com cone de vedação e faixa de -1...25 bar.
Sistemas que utilizem sinal analógico 4...20 mA, saída de comutação ou IO-Link, respeitando os requisitos elétricos do equipamento conectado.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de processo requerida exceder a faixa de medição de -1...25 bar; a resistência à pressão informada é 100 bar e não amplia a faixa de medição.
Não aplicar temperatura do fluido acima de 125 °C em operação contínua; 145 °C é permitido por no máximo 1 h.
Não presumir compatibilidade mecânica com conexões diferentes de G 1 externa com cone de vedação sem validar adaptadores e vedação no projeto.

APLICAÇÕES E USO

Aplicação indicada na ficha: montagem faceada em instalações da indústria alimentícia e de bebidas. A temperatura do fluido informada é de -25...125 °C, com exposição a 145 °C limitada a no máximo 1 h.
Possibilidade de uso em processos com meios pastosos, sólidos, líquidos ou gasosos, conforme meios listados; a adequação depende da compatibilidade química do meio com cerâmica, aço inoxidável 1.4435 / 316L e PTFE.
Possibilidade de integração a sistemas de controle por saída 4...20 mA, sinal de comutação ou IO-Link. Confirmar alimentação, configuração de saída e pinagem para a arquitetura de controle utilizada.
A ficha informa proteção IP 67, IP 68 e IP 69K; a instalação deve respeitar as condições de montagem e os limites descritos pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI2893 com Display, IO-Link, -1 a 25 bar, para Indústria Alimentícia, verifique estes pontos:

Escolha o PI2893 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 25 bar, montagem faceada frontalmente, display local e conexão de processo G 1 externa com cone de vedação. Verifique também a compatibilidade do meio com os materiais informados e a temperatura do fluido.

Avalie outra faixa ou configuração quando

A pressão de operação ficar fora de -1...25 bar, o processo exigir outra conexão mecânica ou a instalação não aceitar M12 codificação A. Para operação acima de 125 °C, considere que o limite de 145 °C é temporário, por até 1 h; confirme os requisitos completos no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI2893; código de modelo informado: PI-025-REA01-MFRKG/US/ /P	Identificação do produto e configuração conforme dados fornecidos.
Tipo de produto	Sensor de pressão eletrônico, faceado frontalmente e com display	Característica construtiva e funcional informada.
Aplicação indicada	Montagem faceada para indústria alimentícia e de bebidas	Aplicação descrita nos dados do produto.
Meios informados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados na ficha; confirmar compatibilidade específica do processo e dos materiais.
Tipo de pressão	Pressão relativa e vácuo	Modos de medição informados.

Faixa de medição e limites de pressão
Faixa de medição	-1...25 bar; -14,4...362,7 psi; -0,1...2,5 MPa	Intervalo de medição nominal informado.
Resistência à pressão	100 bar / 1450 psi / 10 MPa	Limite de resistência indicado; não representa faixa de medição contínua.
Pressão mínima de ruptura	350 bar / 5075 psi / 35 MPa	Valor mínimo de pressão de ruptura informado.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de vácuo informado.

Conexão de processo e materiais
Conexão de processo	G 1, rosca externa com cone de vedação; dimensão indicada de 27 mm	Interface mecânica de processo; confirmar geometria e vedação no desenho dimensional.
Tipo de montagem	Faceado frontalmente	Configuração de montagem indicada.
Materiais em contato com o fluido	Cerâmica (99,9 % Al2O3); aço inoxidável 1.4435 / 316L; PTFE	Materiais de contato informados; avaliar compatibilidade química na aplicação.
Rugosidade informada	Ra < 0,4 µm / Rz = 4 µm	Acabamento indicado para a superfície de aço inoxidável em contato com o fluido.
Outros materiais listados	1.4404 (aço inoxidável / 316L), FKM, PTFE, PBT, PEI e PFA	Materiais listados nos dados do produto; a ficha também especifica separadamente materiais em contato com o fluido.

Dados elétricos e proteção
Alimentação, ligação de 2 fios	20...32 V DC	Faixa de tensão informada para ligação de 2 fios.
Alimentação, ligação de 3 fios	18...32 V DC	Faixa de tensão informada para ligação de 3 fios.
Consumo de corrente, 2 fios	3,6...21 mA	Intervalo informado para ligação de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Limite informado para ligação de 3 fios.
Classe de proteção elétrica	III	Classe de proteção indicada nos dados do produto.
Proteção contra sobrecarga	Sim	Proteção informada.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito indicado.
Proteção contra inversão de polaridade	Sim	Proteção informada.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor e condição de ensaio informados.

Entradas, saídas e sinais
Sinal analógico	4...20 mA; invertível e de escala ajustável	Saída analógica configurável conforme dados do produto.
Quantidade de saídas analógicas	1	Quantidade informada.
Sinal de comutação	Saída digital configurável; abertura/fechamento parametrizável	Função de saída digital informada.
Quantidade de saídas digitais	2	Quantidade informada.
Função elétrica	PNP/NPN	Configuração listada nos atributos do produto; consultar o esquema de ligação para a seleção e pinagem.
Modo SIO	Sim	Modo SIO informado como disponível.
Retardo de prontidão, 2 fios	1 s	Tempo informado para ligação de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo informado para ligação de 3 fios.

Comunicação e interface
Interface de comunicação	IO-Link, revisão 1.0	Protocolo e revisão informados.
Classe de master port	A	Classe indicada para a porta do master IO-Link.
Transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Watchdog integrado	Sim	Recurso informado nos dados do produto.

Temperaturas e ambiente
Temperatura do fluido	-25...125 °C; 145 °C por no máximo 1 h	Limite de operação do fluido e condição temporária máxima informados.
Temperatura ambiente	-25...80 °C	Faixa ambiente informada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 67; IP 68; IP 69K	Graus de proteção listados; observar as condições de ensaio e instalação do fabricante.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima indicada nos dados do produto; condições de ensaio não detalhadas no contexto.

Dados mecânicos
Invólucro	Cilíndrico	Formato informado.
Dimensões	Diâmetro 50 mm; comprimento 106 mm	Dimensões gerais listadas no conjunto de dados.
Peso	378 g	Massa informada no conjunto de dados do produto.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Interface elétrica indicada; consultar datasheet para atribuição dos pinos.
Característica dos contatos	Contatos banhados a ouro	Característica informada.

Display e elementos de operação
Tipo de display	Alfanumérico, 4 dígitos	Formato de indicação informado.
Indicação de status	LED amarelo	Cor de LED de status informada.
Indicação de unidade	LED verde	Cor de indicação da unidade informada.
Unidades do display	bar; psi; MPa; % da amplitude	Unidades de exibição listadas.

Dados adicionais
MTTF	149 anos	Valor informado nos dados do produto; não equivale a garantia nem determina vida útil em qualquer condição.
NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.0, COM2 (38,4 kBaud).

• Sinal analógico 4...20 mA, invertível e de escala ajustável.

• Sinal de comutação configurável; função digital de abertura/fechamento parametrizável.

• Modo SIO informado como disponível.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação informada: 18...32 V DC em ligação de 3 fios e 20...32 V DC em ligação de 2 fios. Saídas PNP/NPN conforme configuração indicada nos dados do produto; validar pinagem e esquema de ligação no datasheet antes de energizar.

Processo G 1, rosca externa com cone de vedação; dimensão de conexão indicada como 27 mm. Montagem faceada frontalmente. A conexão de processo é independente da conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão de processo G 1 externa com cone de vedação e pressão dentro de -1...25 bar	✓	A conexão e a faixa correspondem aos dados do PI2893.
Sistema de controle que recebe 4...20 mA	✓	O sensor dispõe de saída analógica 4...20 mA, invertível e de escala ajustável.
Rede IO-Link que opere em COM2 (38,4 kBaud)	✓	A interface informada é IO-Link revisão 1.0 com transferência COM2.
Processo que exija temperatura contínua do fluido superior a 125 °C	✗	A temperatura de operação do fluido é -25...125 °C; 145 °C é permitido apenas por no máximo 1 h.
Montagem que exija rosca de processo diferente de G 1 externa com cone de vedação	✗	A conexão especificada é G 1 externa com cone de vedação; outra conexão não está confirmada na ficha.
Medição de pressão fora da faixa de -1...25 bar	✗	A faixa de medição especificada não cobre valores fora desse intervalo; a resistência à pressão não deve ser confundida com faixa de medição.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI2893 com Display, IO-Link, -1 a 25 bar, para Indústria Alimentícia

Confirme no projeto que a pressão a medir está entre -1 e 25 bar e que a temperatura do fluido respeita os limites especificados.
Verifique a compatibilidade do meio com os materiais de contato e confirme que a conexão requerida é G 1 externa com cone de vedação.
Consulte o desenho dimensional para verificar espaço disponível, orientação e montagem faceada antes de instalar.
Instale a conexão de processo e a vedação conforme o desenho e as instruções do fabricante; não force a rosca nem use método de vedação não especificado.
Conecte o M12 de codificação A conforme o esquema de ligação do datasheet, confirmando alimentação e configuração de saída antes de energizar.
Configure a saída necessária, os parâmetros de comutação e, se aplicável, a comunicação IO-Link; valide a leitura e a indicação no display durante o comissionamento.

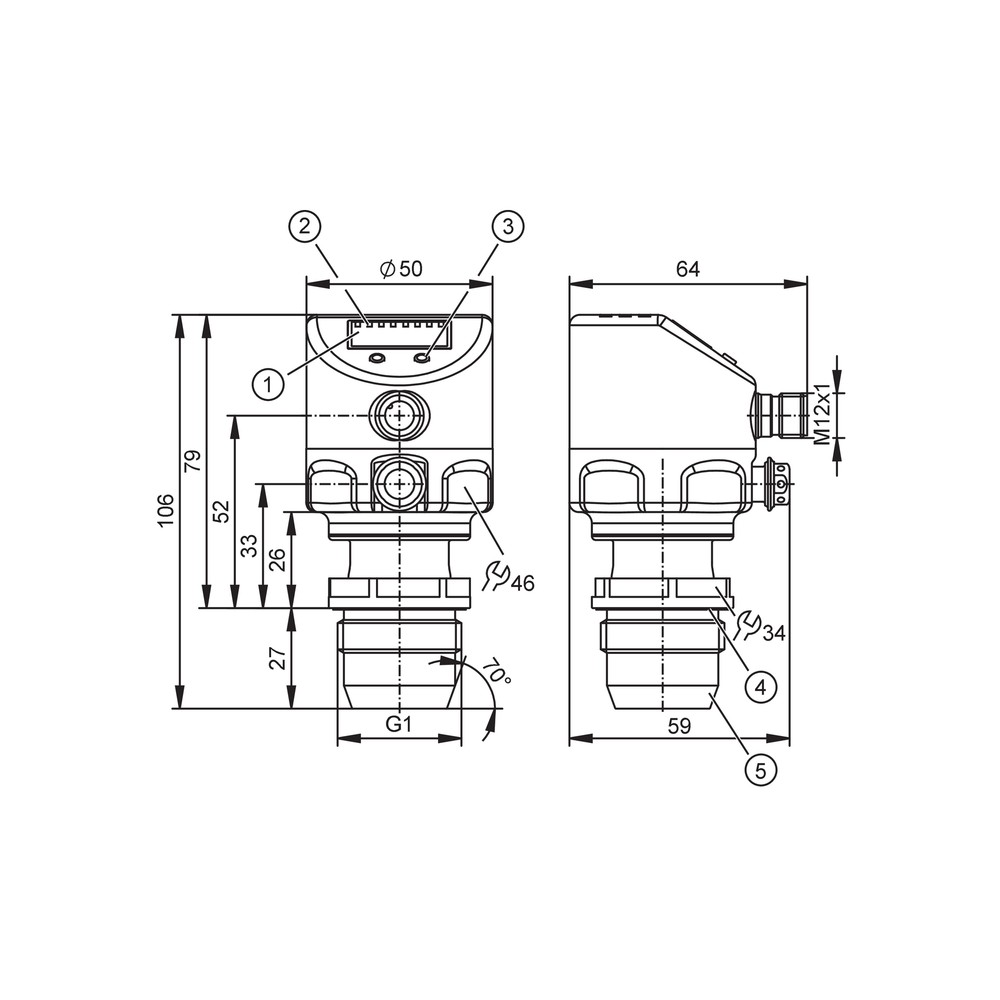

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal de pressão.	Alimentação ausente ou fora da faixa aplicável à ligação de 2 ou 3 fios, ou ligação incorreta no conector M12.	Meça a alimentação no conector e compare com a faixa correspondente à configuração; confira o esquema de ligação do datasheet e a continuidade dos condutores.
A leitura analógica permanece fixa ou não acompanha a pressão.	Configuração da saída analógica, escala ou polaridade incompatível com a entrada do controlador, ou pressão fora da faixa de medição.	Confirme a pressão aplicada dentro de -1...25 bar, verifique a configuração 4...20 mA e a escala no sensor e compare a corrente medida com a leitura do controlador.
O sinal IO-Link não é estabelecido.	Porta do master, classe de porta, taxa de transferência ou configuração de comunicação incompatível.	Verifique a conexão IO-Link, a classe A do master port e a comunicação COM2 a 38,4 kBaud; confirme a revisão 1.0 indicada para o dispositivo.
Há vazamento na conexão de processo ou a montagem não fica faceada.	Conexão G 1 com cone de vedação incompatível, assentamento incorreto ou instalação diferente da geometria prevista.	Inspecione a rosca e a superfície de vedação, compare a montagem com o desenho dimensional e confirme que a conexão corresponde a G 1 externa com cone de vedação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PI2893 em português (Datasheet) Desenho dimensional do PI2893 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI2893 e para que tipo de instalação serve?

É um sensor eletrônico para medir pressão relativa e vácuo, com montagem faceada frontalmente. A ficha indica aplicação na indústria alimentícia e de bebidas.

Quais sinais e protocolos o PI2893 oferece?

Oferece sinal analógico 4...20 mA, sinais de comutação e IO-Link. A comunicação IO-Link indicada é revisão 1.0, COM2 a 38,4 kBaud.

O que acompanha o produto na embalagem?

A ficha informa quantidade de embalagem de uma peça, mas não especifica acessórios incluídos. Confirme com o fornecedor se precisa de cabo, adaptador ou outro componente para a instalação.

O sensor serve para uma conexão de processo diferente de G 1?

A conexão especificada é G 1 externa com cone de vedação. Para outras conexões, confirme a possibilidade de adaptação e a compatibilidade mecânica antes da compra.

Posso usar o PI2893 continuamente com fluido a 145 °C?

Não: a ficha limita a temperatura do fluido a 125 °C em operação e permite até 145 °C por no máximo 1 hora. Para operação contínua acima de 125 °C, selecione outra configuração que atenda ao processo.

Ele mede pressões acima de 25 bar porque suporta até 100 bar?

A faixa de medição termina em 25 bar. Os 100 bar correspondem à resistência à pressão informada e não ampliam a faixa de medição.

O que verificar se o display funciona, mas o CLP não recebe o sinal?

Verifique a alimentação, a configuração da saída e a ligação M12 conforme o esquema do datasheet. Se usar 4...20 mA, confira também a escala configurada e a entrada analógica do CLP.

O que pode causar falha de comunicação IO-Link?

Uma configuração de porta ou transferência incompatível pode impedir a comunicação. Confirme a classe A do master port e a operação em COM2, 38,4 kBaud, além da revisão IO-Link indicada.

É melhor comprar o PI2893 ou o modelo alternativo PI1803?

A ficha lista o PI1803 como produto alternativo, mas não fornece parâmetros comparativos suficientes para determinar equivalência. Compare faixa, conexão, saídas, materiais e condições de operação nos datasheets dos dois modelos.

Como devo conectar o sensor sem danificar a instalação?

Use o conector M12 codificação A e siga a pinagem do datasheet; confirme previamente se a ligação é de 2 ou 3 fios e a respectiva faixa de alimentação. Instale a conexão de processo de acordo com o desenho dimensional e a especificação G 1 com cone de vedação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.0; COM2, 38,4 kBaud)

Saída 4...20 mA

Sinal analógico de corrente usado para transmitir a variável medida a um equipamento de controle. (Ref.: saída invertível e de escala ajustável)

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica; o produto também informa medição de vácuo. (Ref.: tipo de pressão: pressão relativa e vácuo)

Montagem faceada

Instalação em que a superfície sensora fica alinhada com a área de processo prevista pelo desenho do fabricante. (Ref.: tipo de montagem: faceado frontalmente)

Grau de proteção IP

Classificação da proteção do invólucro conforme condições especificadas pelo fabricante. (Ref.: IP 67; IP 68; IP 69K)
