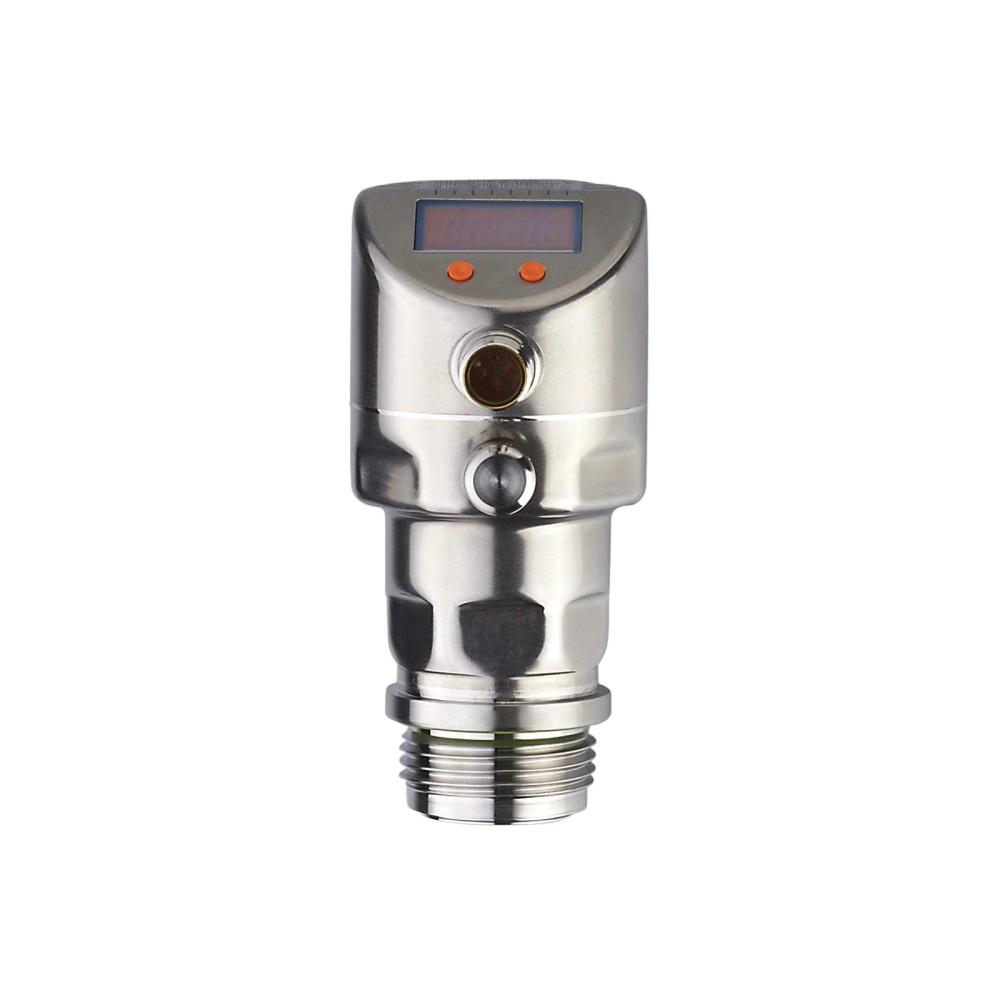

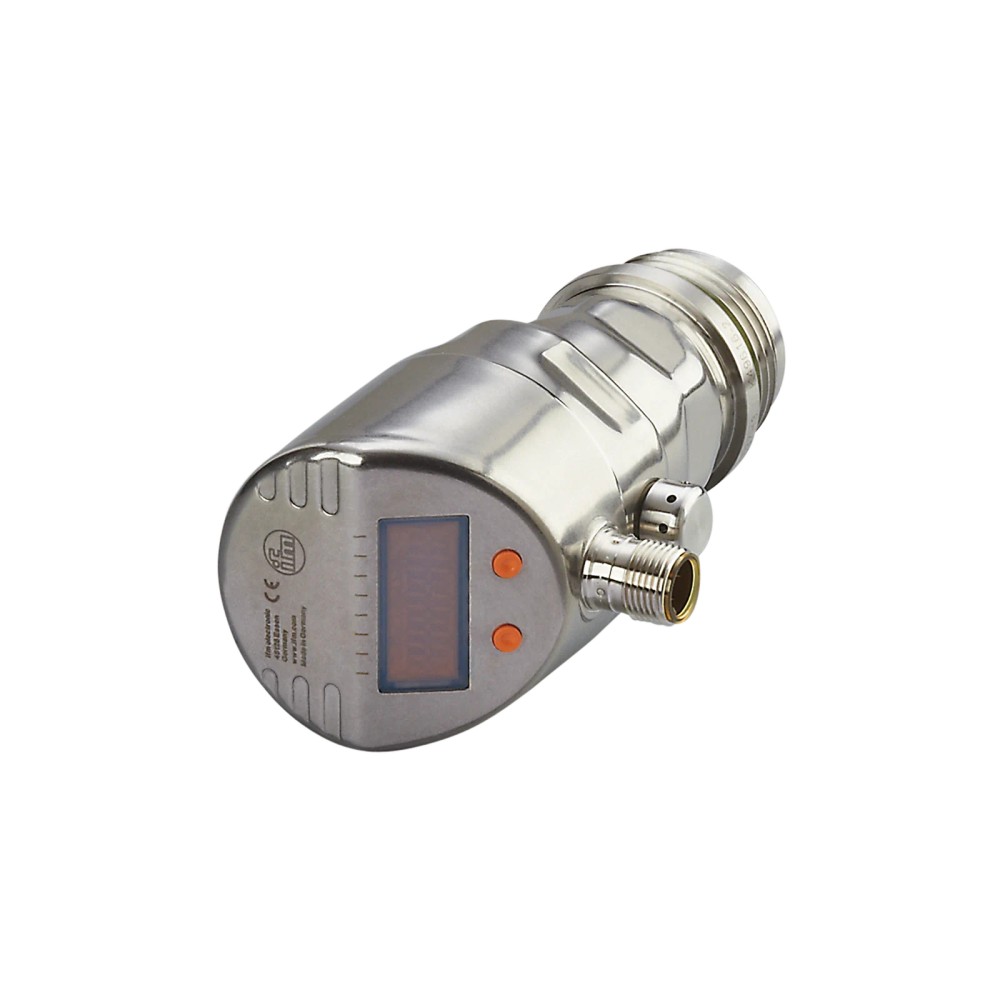

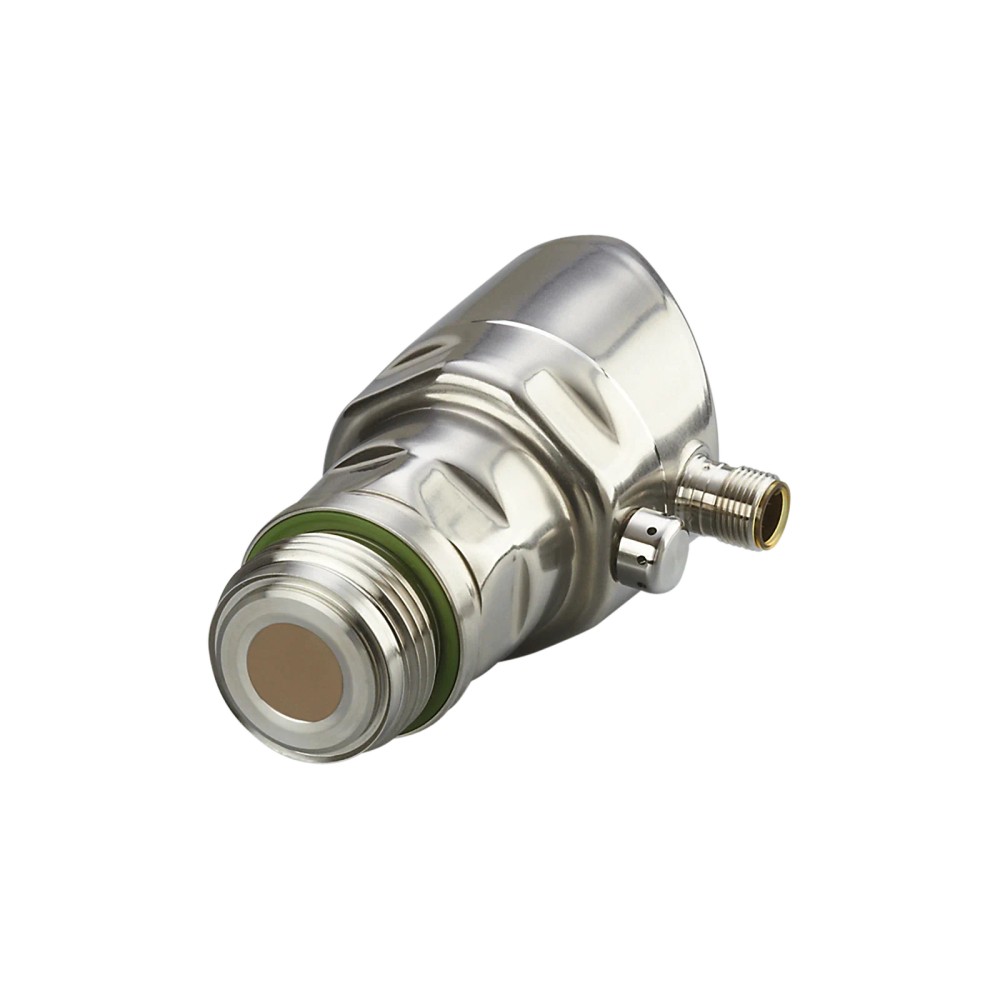

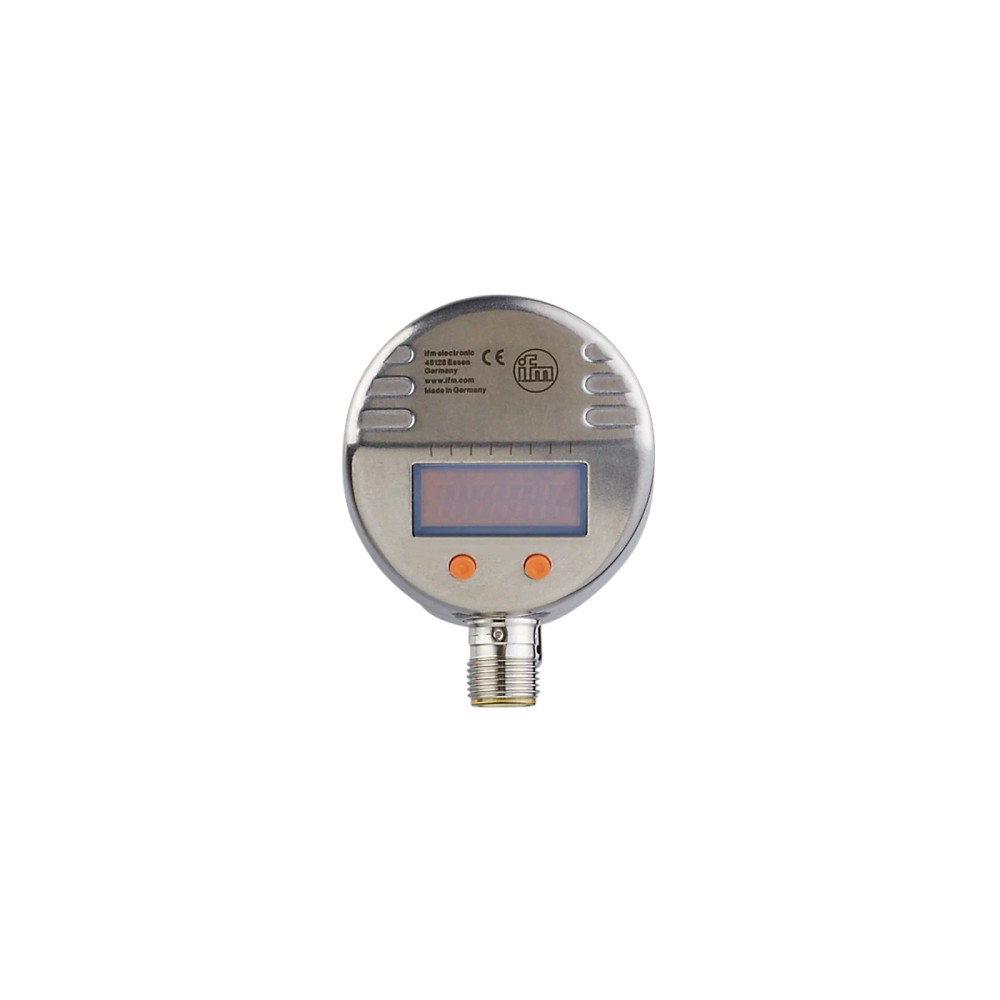

Sensor de Pressão IFM PI2796 com Display e IO-Link

Pré-visualizar: PI2796 IFM - Sensor de Pressão IFM Indústria Alimentícia Display, IO-Link, Faceado

PI2796 IFM - Sensor de Pressão IFM Indústria Alimentícia Display, IO-Link, Faceado

Imagem meramente ilustrativa

R$ 7.937,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2796
EAN: 4021179244275
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PI2796 IFM - Sensor de Pressão IFM Indústria Alimentícia Display, IO-Link, Faceado"

Destaques do Produto

Faixa de pressão

-0,124…2,5 bar

Conexão de processo

G 1 externa, Aseptoflex Vario

Saídas

2 digitais e 1 analógica de 4…20 mA

Comunicação

IO-Link 1.0 e modo SIO

Conexão elétrica

M12, codificação A, 4 contatos dourados

Montagem

Faceada frontalmente

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PI2796 para indústria alimentícia, faceado frontalmente, com display e IO-Link

O IFM PI2796 é um sensor eletrônico de pressão relativa com montagem faceada, indicado na ficha para aplicações na indústria alimentícia e de bebidas. Mede de -0,124 a 2,5 bar e oferece display, saídas de comutação e analógica de 4…20 mA, além de comunicação IO-Link. A conexão de processo é G 1 com cone de vedação Aseptoflex Vario; a conexão elétrica é M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Sensor eletrônico de pressão relativa
Faixa de medição	-0,124…2,5 bar
Montagem	Faceada frontalmente
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario
Saída analógica	4…20 mA, invertível e com escala ajustável
Saídas de comutação	2 saídas digitais; função PNP/NPN
Comunicação	IO-Link, revisão 1.0; modo SIO disponível
Display	LED; exibição alfanumérica de 4 dígitos
Temperatura do fluido	-25…125 °C; até 145 °C por no máximo 1 h
Grau de proteção	IP 67, IP 68 e IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações de alimentos e bebidas com montagem faceada, conforme aplicação indicada na ficha.
Instalações cujo processo opere dentro da faixa de medição e dos limites de temperatura informados.
Sistemas que utilizem IO-Link ou sinais de comutação e/ou analógico 4…20 mA compatíveis com a configuração do sensor.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de processo exceder a faixa de medição de -0,124…2,5 bar como faixa de medição; confirme também os limites de resistência à pressão na ficha técnica.
Não aplicar temperatura do fluido acima de 125 °C em operação contínua; 145 °C é permitido por no máximo 1 hora, conforme ficha.
Não presumir compatibilidade mecânica com conexões diferentes de G 1 externa com cone de vedação Aseptoflex Vario sem confirmar a interface de montagem.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada em equipamentos da indústria alimentícia e de bebidas. A ficha também lista meios pastosos e sólidos, além de fluidos líquidos e gasosos; valide a compatibilidade do material e as condições reais do processo antes da instalação.
Medição de pressão relativa em uma linha cujo intervalo necessário esteja dentro de -0,124…2,5 bar; confirme que a faixa atende ao processo e não use os limites de resistência à pressão como faixa de medição.
Integração a sistema de controle por IO-Link ou por sinais de saída digitais e analógico 4…20 mA, desde que alimentação, carga e tipo de entrada sejam compatíveis com a ligação configurada.
Operação com fluido entre -25 e 125 °C; a ficha permite até 145 °C somente por no máximo 1 hora. A temperatura ambiente de operação indicada é -25…80 °C.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PI2796 para indústria alimentícia, faceado frontalmente, com display e IO-Link, verifique estes pontos:

Escolha o PI2796 quando

A aplicação exigir medição de pressão relativa dentro da faixa de -0,124…2,5 bar, montagem faceada e a conexão G 1 externa Aseptoflex Vario. Display, IO-Link, duas saídas digitais e uma saída analógica 4…20 mA permitem selecionar a interface conforme a arquitetura de controle.

Considere outra configuração quando

A instalação exigir outra conexão de processo, uma faixa de pressão diferente ou temperatura do fluido fora dos limites especificados. Compare esses requisitos com a ficha técnica do modelo alternativo antes de substituir; a ficha cita o PI1706 como produto alternativo, sem detalhar equivalência de aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI2796	Código do produto indicado no anúncio e na ficha.
Marca	IFM	Fabricante informado para o produto.
Tipo de produto	Sensor de pressão eletrônico, faceado frontalmente e com display	Descrição funcional do modelo.
Tipo de pressão	Pressão relativa	Referência de medição indicada na ficha.
Aplicação declarada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação explicitamente indicada no cadastro técnico.
Substâncias declaradas	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio informados no cadastro; confirmar adequação ao processo específico.

Faixa de medição e limites de pressão
Faixa de medição	-0,124…2,5 bar; -124…2500 mbar; -1,8…36,27 psi; -12,4…250 kPa	Faixa nominal declarada para medição.
Intervalo de indicação	0,002 bar / 0,03 psi / 0,2 kPa	Incremento informado na ficha.
Ponto de comutação SP	-0,12…2,5 bar; -1,74…36,27 psi; -12…250 kPa	Faixa ajustável do ponto de comutação.
Ponto de retorno rP	-0,124…2,496 bar; -1,8…36,21 psi; -12,4…249,6 kPa	Faixa ajustável do ponto de retorno.
Ponto inicial do sinal analógico	-0,124…1,88 bar; -1,8…27,27 psi; -12,4…188 kPa	Limites informados para ajuste do início da escala analógica.
Ponto final do sinal analógico	0,5…2,5 bar; 7,26…36,27 psi; 50…250 kPa	Limites informados para ajuste do final da escala analógica.
Resistência à pressão	20 bar / 290 psi / 2000 kPa	Limite de resistência à pressão informado; não deve ser confundido com a faixa de medição.
Pressão mínima de ruptura	50 bar / 725 psi / 5000 kPa	Valor de pressão de ruptura informado na ficha; não representa pressão de operação.
Resistência a vácuo	-1000 mbar / -0,1 MPa	Limite informado para resistência a vácuo.
MAWP em aplicações segundo CRN	20 bar	Pressão de trabalho máxima admissível indicada para aplicações segundo CRN.

Precisão e desvios
Repetibilidade	< ±0,1 % da duração	Condição indicada: variações de temperatura < 10 K e turn down 1:1.
Desvio de histerese	< ±0,15 % da duração	Valor declarado para turn down 1:1.
Desvio de linearidade	< ±0,15 % da duração	Valor declarado para turn down 1:1.
Precisão do ponto de ajuste	< ±0,2 % da duração	Valor declarado para turn down 1:1.
Desvio de características	< ±0,2 %	Turn down 1:1; inclui linearidade, histerese e repetibilidade; ajuste do ponto limite conforme DIN EN IEC 62828-1.
Estabilidade ao longo do tempo	< ±0,1 % por ano	Condição declarada: turn down 1:1.
Coeficiente de temperatura da amplitude	< ±0,15 % / 10 K	Condição de referência: 0…70 °C.
Coeficiente de temperatura do ponto zero	< ±0,05 % / 10 K	Condição de referência: 0…70 °C.

Alimentação e dados elétricos
Tensão de operação, 2 fios	20…32 V DC	Faixa de alimentação informada para ligação de 2 fios.
Tensão de operação, 3 fios	18…32 V DC	Faixa de alimentação informada para ligação de 3 fios.
Consumo de corrente, 2 fios	3,6…21 mA	Faixa informada para ligação de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Limite informado para ligação de 3 fios.
Classe de proteção elétrica	III	Classificação informada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado para as saídas.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada.
Carga máxima, 2 fios	300 Ω	Limite de carga informado para ligação de 2 fios.
Carga máxima, 3 fios	(Ub - 10 V) / 20 mA	Expressão declarada para a carga máxima em ligação de 3 fios.

Saídas e sinais
Função elétrica	PNP/NPN	Configuração indicada para a saída de comutação.
Quantidade de saídas digitais	2	Número declarado de saídas digitais.
Quantidade de saídas analógicas	1	Número declarado de saídas analógicas.
Sinal analógico	4…20 mA, invertível e com escala ajustável	Saída de corrente configurável.
Dados do processo binários	2	Quantidade informada para dados binários.
Dados do processo analógicos	1	Quantidade informada para dados analógicos.
Saída de comutação	Abertura/fechamento, parametrizável	Função de saída configurável.
Frequência de comutação DC, 3 fios	125 Hz	Frequência declarada para a saída de comutação em 3 fios.
Corrente contínua máxima da saída de comutação DC, 3 fios	250 mA	Limite informado para a saída de comutação.
Queda de tensão máxima da saída de comutação DC, 3 fios	2 V	Valor máximo informado.

Comunicação e interface
Interface de comunicação	IO-Link	Interface digital disponível.
Revisão IO-Link	1.0	Revisão declarada na ficha.
Tipo de transferência	COM2, 38,4 kBaud	Velocidade e modo de transferência informados.
Modo SIO	Sim	Operação em modo SIO disponível.
Classe de master port exigida	A	Requisito indicado para a porta do master IO-Link.
DeviceID suportado	Modo de operação default 159	Identificador indicado para o modo de operação padrão.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo informado para o ciclo de processo.
Watchdog integrado	Sim	Recurso declarado na ficha.

Tempos de resposta e amortecimento
Retardo de prontidão, 2 fios	1 s	Tempo indicado até prontidão em ligação de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo indicado até prontidão em ligação de 3 fios.
Resposta de passo da saída analógica, 2 fios	45 ms	Tempo informado para ligação de 2 fios.
Resposta de passo da saída analógica, 3 fios	7 ms	Tempo informado para ligação de 3 fios.
Resposta mínima da saída de comutação dAP, 3 fios	3 ms	Valor mínimo informado para a saída de comutação.
Amortecimento do valor de processo dAP	0…30 s	Faixa de ajuste disponível.
Amortecimento da saída analógica dAA	0,01…99,99 s	Faixa de ajuste disponível.
Ajuste de fábrica	SP1 = 0,624 bar; rP1 = 0,574 bar; SP2 = 1,874 bar; rP2 = 1,824 bar; ASP = 0,000 bar; AEP = 2,500 bar; dAP = 0,06 s; dAA = 0,03 s	Parâmetros de fábrica transcritos da ficha.

Display e elementos de operação
Display	LED verde para unidade; LED amarelo para status de chaveamento; exibição alfanumérica de 4 dígitos para funções e valores de medição	Elementos de indicação descritos na ficha.
Unidades selecionáveis	bar; kPa; psi; inH2O; mWS; % da amplitude	Unidades disponíveis para indicação.

Conexões e dados mecânicos
Montagem	Faceada frontalmente	Tipo de montagem informado no anúncio.
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario	Interface mecânica especificada.
Nota sobre conexão de processo	Rosca G1 conforme ISO 228; alternativamente, vedação pela superfície traseira com vedação conforme DIN EN ISO 1179-2	Nota de conexão e vedação transcrita da ficha.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico informado.
Dimensões	Ø 50 mm; comprimento 105,8 mm	Dimensões informadas no cadastro técnico.
Peso	358,5 g	Peso cadastrado para o produto.
Invólucro	Cilíndrico	Formato indicado no cadastro técnico.
Materiais do invólucro	1.4404 (aço inoxidável/316L), FKM, PTFE, PBT, PEI e PFA	Materiais listados para o invólucro.
Materiais em contato com o fluido	Cerâmica (99,9 % Al2O3); 1.4435 (aço inoxidável/316L); PTFE	Materiais e acabamento informados para partes em contato com o fluido.
Acabamento superficial	Ra < 0,4 μm; Rz = 4 μm	Características de superfície indicadas para materiais em contato com o fluido.
Contatos	Banhados a ouro	Característica especial informada.
Ciclos mínimos de pressão	100 milhões	Quantidade mínima declarada na ficha.

Condições ambientais e resistência
Temperatura do fluido	-25…125 °C; 145 °C no máximo por 1 h	Limite de temperatura do meio informado.
Temperatura ambiente	-25…80 °C	Faixa de operação ambiente declarada no cadastro.
Temperatura de armazenamento	-40…100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67; IP 68; IP 69K	Classificações listadas na ficha; observar as condições de ensaio e instalação do fabricante.
Resistência a choques	DIN IEC 68-2-27, 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN IEC 68-2-6, 20 g (10…2000 Hz)	Condição de ensaio declarada.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio informados.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio informado.
EMC — Burst	EN 61000-4-4: 2 kV	Nível de ensaio informado.
EMC — Surge	EN 61000-4-5: 0,5/1 kV	Níveis de ensaio informados.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível de ensaio informado.
MTTF	160 anos	Valor informado no cadastro; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.0; modo de transferência COM2, 38,4 kBaud; modo SIO disponível.

• Modo de operação default: DeviceID 159.

• Compatível com master IO-Link que disponha de porta classe A, conforme requisito informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação: 20…32 V DC em ligação de 2 fios ou 18…32 V DC em ligação de 3 fios. Função elétrica PNP/NPN. Verificar o esquema de ligação do fabricante para a configuração de saídas e do modo de operação.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario. A conexão mecânica não determina a compatibilidade elétrica; verificar separadamente o conector, alimentação e sinal do sistema.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com master IO-Link classe A e comunicação IO-Link 1.0	✓	A ficha indica IO-Link revisão 1.0 e classe de master port exigida A.
Entrada analógica compatível com sinal de corrente 4…20 mA	✓	O sensor fornece saída de corrente 4…20 mA, invertível e com escala ajustável; conferir a carga permitida conforme ligação de 2 ou 3 fios.
Montagem de processo com conexão G 1 externa Aseptoflex Vario	✓	Essa é a conexão de processo informada para o PI2796; confirmar geometria de montagem e vedação da instalação.
Instalação que exige rosca de processo diferente de G 1 Aseptoflex Vario	✗	A conexão especificada não corresponde à interface requerida; a ficha não declara adaptadores inclusos.
Processo com fluido acima de 125 °C continuamente	✗	A temperatura do fluido indicada é -25…125 °C; 145 °C é permitido apenas por no máximo 1 hora.
Aplicação cuja faixa operacional necessária ultrapassa -0,124…2,5 bar	✗	A necessidade excede a faixa de medição indicada. A resistência à pressão informada é um dado distinto e não amplia a faixa de medição.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PI2796 para indústria alimentícia, faceado frontalmente, com display e IO-Link

Confirme na documentação do equipamento a faixa de pressão, a temperatura do fluido e a temperatura ambiente da aplicação.
Verifique se a porta de processo é G 1 externa com cone de vedação Aseptoflex Vario e se a geometria permite montagem faceada.
Prepare a interface e a vedação conforme a configuração de processo e as instruções do fabricante; não substitua a vedação por uma não especificada sem validação.
Conecte o M12 de codificação A à alimentação e ao sistema de controle, seguindo o esquema oficial para ligação de 2 ou 3 fios e para a configuração PNP/NPN.
Configure a interface IO-Link ou o modo SIO e ajuste os sinais, os pontos de comutação e a escala analógica conforme os requisitos da aplicação.
Após energizar, confira a leitura no display e compare o sinal de saída com o valor esperado antes de liberar o processo.

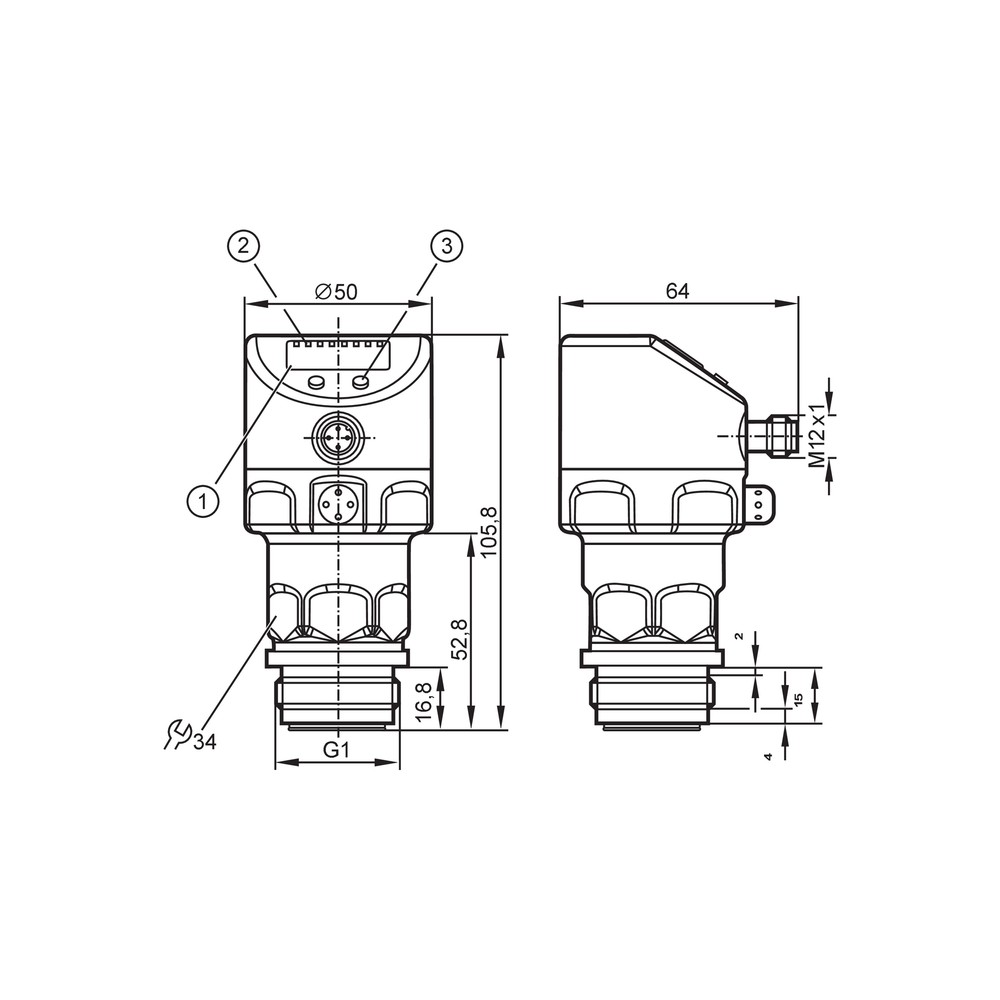

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou o sensor não comunica.	Alimentação ausente ou fora da faixa aplicável à ligação; conexão M12 ou configuração elétrica incorreta.	Meça a alimentação no conector e confira se corresponde à faixa de 2 ou 3 fios; inspecione o encaixe M12 e consulte o esquema oficial de ligação.
A leitura de pressão parece deslocada ou fora do esperado.	Escala analógica, unidade ou pontos inicial e final configurados de forma diferente da aplicação; também pode haver pressão real fora da faixa de medição.	Compare a indicação local com uma referência de processo adequada e verifique unidade, ASP/AEP e faixa de medição configurada.
A saída analógica permanece no valor mínimo ou máximo esperado pelo sistema.	Incompatibilidade entre a escala configurada no sensor e a faixa interpretada pela entrada do controlador, ou ligação/carga fora das condições especificadas.	Confira a parametrização ASP/AEP, a leitura de corrente na entrada e a carga permitida para a ligação utilizada.
A saída de comutação não muda no ponto previsto.	SP/rP configurados fora do ponto de operação, lógica de abertura/fechamento ou função PNP/NPN incompatível com a entrada conectada.	Leia os parâmetros SP e rP, observe o LED de status e confira o tipo de entrada do controlador e a configuração elétrica no esquema do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI2796 em português (Datasheet) Desenho dimensional do PI2796 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI2796 e para que tipo de aplicação ele foi especificado?

É um sensor eletrônico de pressão relativa da IFM, com montagem faceada e display. A ficha indica montagem faceada para a indústria alimentícia e de bebidas.

O PI2796 funciona com IO-Link e quais sinais oferece?

Sim. Ele oferece IO-Link revisão 1.0 e modo SIO, além de duas saídas digitais e uma saída analógica de corrente 4…20 mA.

O que acompanha o produto?

O cadastro informa uma peça por embalagem, mas não especifica acessórios inclusos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo físico fornecido.

Posso usar o PI2796 em processo acima de 125 °C continuamente?

Não conforme os limites informados: a temperatura do fluido é de -25…125 °C, com 145 °C permitidos por no máximo 1 hora.

Ele serve para medir pressões acima de 2,5 bar?

A faixa de medição informada termina em 2,5 bar. A resistência à pressão de 20 bar é um limite diferente e não indica capacidade de medir acima da faixa.

O display acende, mas a leitura não corresponde à pressão esperada: o que verifico antes de trocar?

Confira a unidade selecionada, a faixa de medição e os ajustes da escala analógica ou dos parâmetros de processo. Compare também a pressão real com uma referência adequada.

A saída de comutação não atua; como faço um diagnóstico inicial?

Verifique os valores SP e rP, a lógica de saída parametrizada e a compatibilidade PNP/NPN com a entrada do controlador. O LED amarelo indica o status de chaveamento.

Como escolho entre o PI2796 e outro modelo?

Escolha o PI2796 se a faixa, a conexão G 1 Aseptoflex Vario, a montagem faceada e os sinais atenderem ao projeto. Se algum requisito diferir, compare a ficha do outro modelo; o PI1706 aparece como alternativa no cadastro, sem declaração de equivalência.

Como conecto o sensor ao sistema de controle?

O sensor usa conector M12 de codificação A com 4 contatos. Faça a ligação de acordo com o esquema oficial e confirme alimentação, configuração de fios e tipo de entrada antes de energizar.

A ficha informa garantia ou procedência comercial específica?

A ficha técnica não informa prazo de garantia nem condições de procedência comercial. Para dados comerciais, consulte o canal de venda; para ligação e configuração, use a documentação técnica da IFM.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica. (Ref.: atributo “Tipo de pressão”.)

Montagem faceada

Instalação em que a face sensora fica alinhada à superfície de montagem do processo. (Ref.: atributo “Tipo de montagem”.)

IO-Link

Interface de comunicação digital indicada para parametrização e troca de dados entre sensor e master compatível. (Ref.: “Interface de comunicação”, revisão 1.0.)

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca G 1 externa e cone de vedação do sensor. (Ref.: atributo “Conexão de processo”.)

SP/rP

Parâmetros de ponto de comutação e ponto de retorno, usados para definir a atuação e a histerese da saída. (Ref.: “Ponto de comutação SP” e “Ponto de comutação e retorno rP”.)

Ligações relacionadas com "PI2796 IFM - Sensor de Pressão IFM Indústria Alimentícia Display, IO-Link, Faceado"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PI2796 IFM - Sensor de Pressão IFM Indústria Alimentícia Display, IO-Link, Faceado"

Para avaliar, preencha:

Ligações relacionadas com
