Sensor de Pressão IFM PI2789 - Indústria Alimentícia

Pré-visualizar: PI2789 IFM - Sensor de Pressão IFM Indústria Alimentícia Faceado, Display, IO-Link

PI2789 IFM - Sensor de Pressão IFM Indústria Alimentícia Faceado, Display, IO-Link

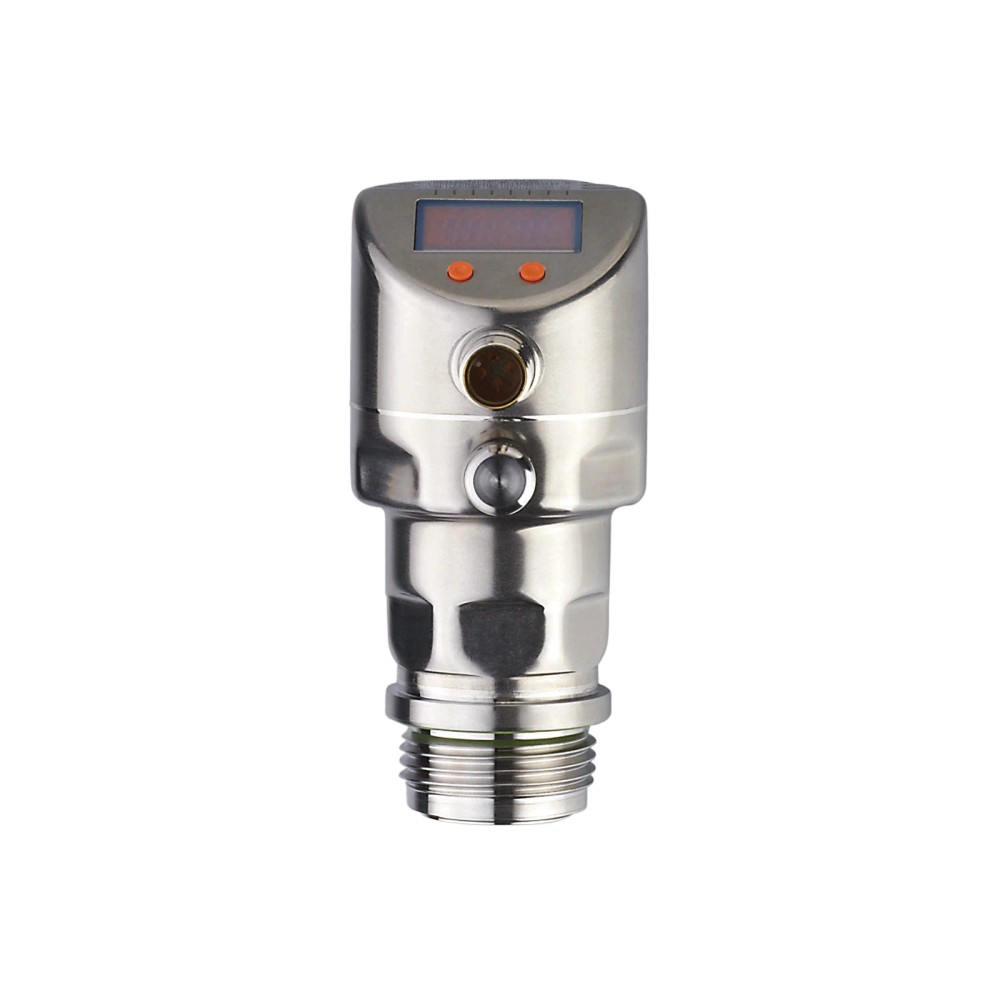

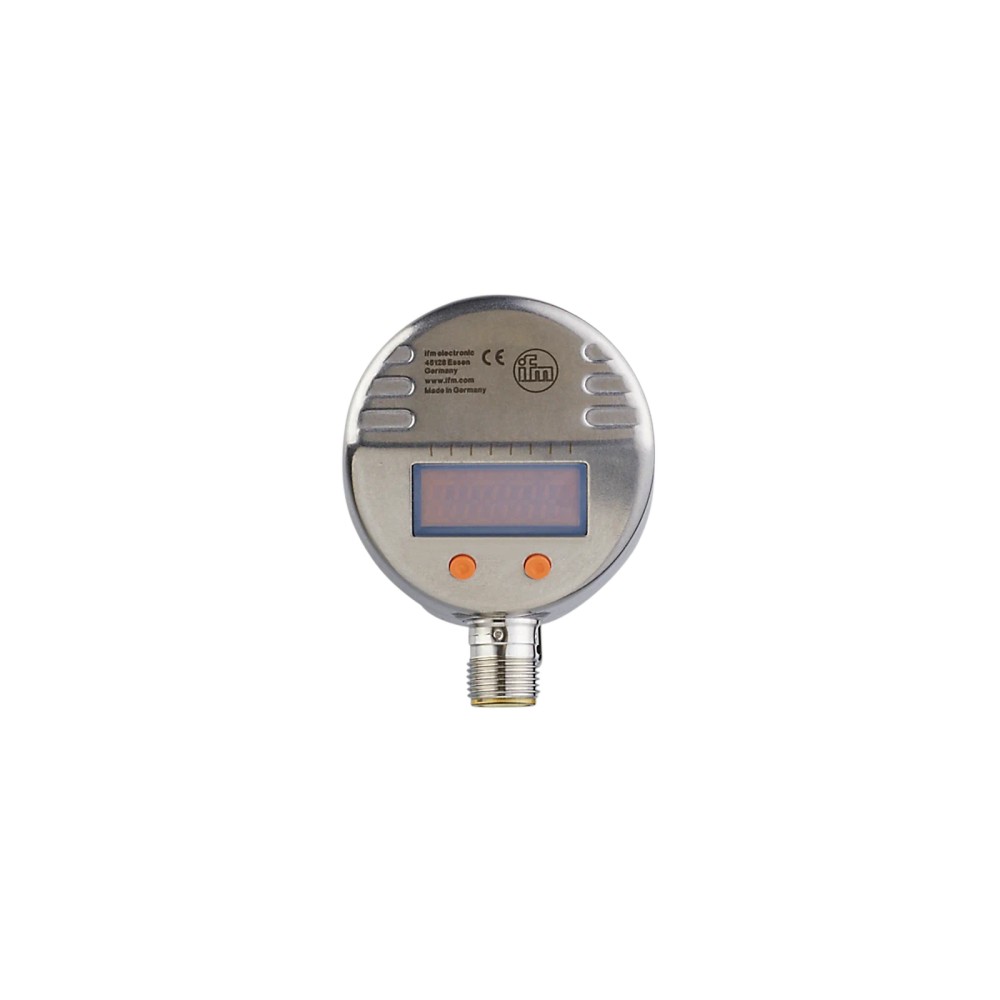

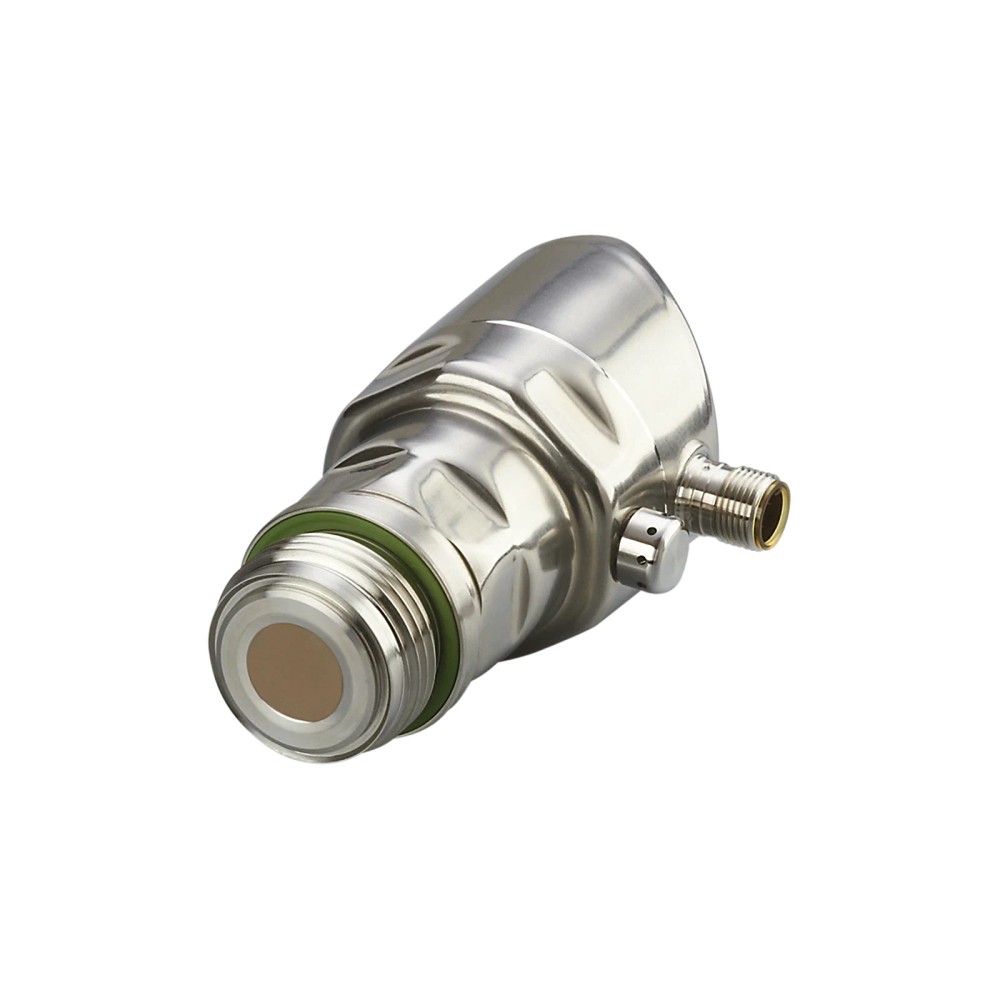

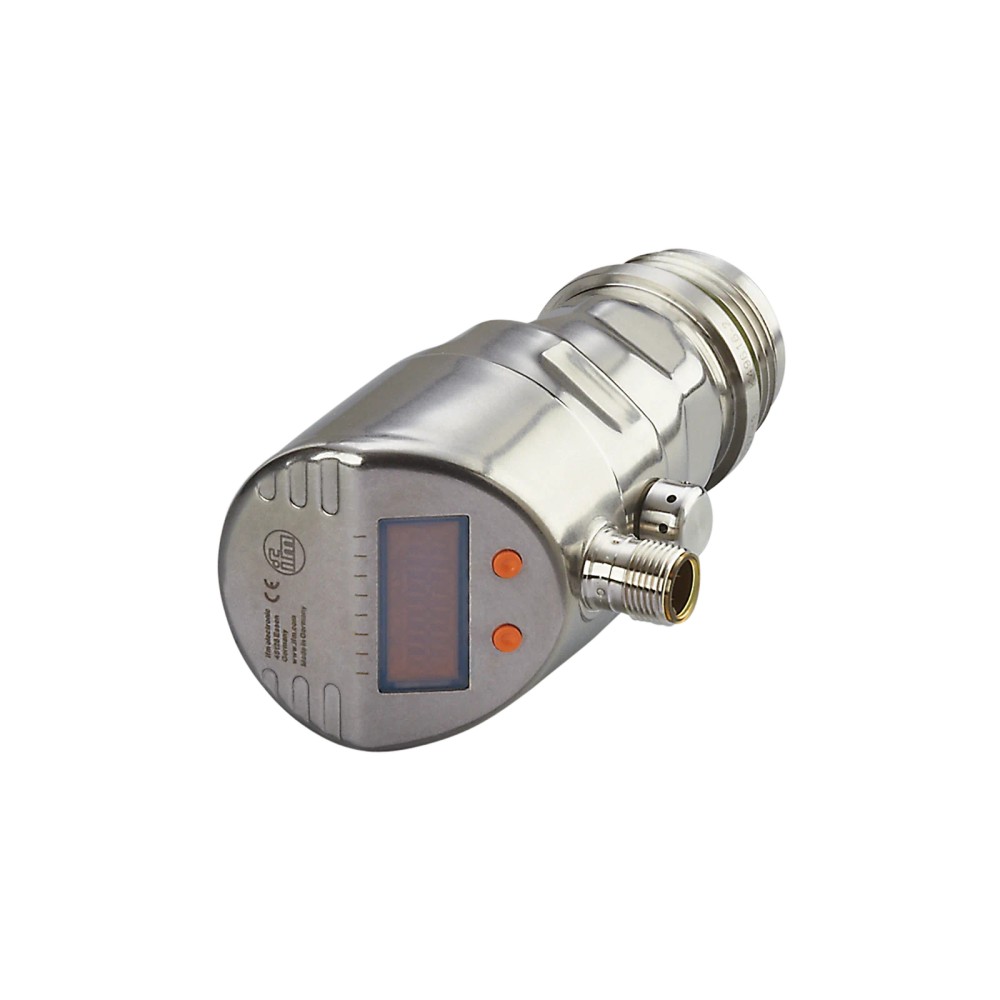

Imagem meramente ilustrativa

R$ 8.168,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2789
EAN: 4021179244237
NCM do produto: 90262090

Destaques do Produto Faixa de pressão relativa...mais

Fechar menu

Saiba mais sobre: "PI2789 IFM - Sensor de Pressão IFM Indústria Alimentícia Faceado, Display, IO-Link"

Destaques do Produto

Faixa de pressão relativa

-5...100 mbar

Interface

IO-Link, sinal de comutação e saída analógica de 4...20 mA

Montagem de processo

Faceada; G 1 Aseptoflex Vario

Temperatura do fluido

-25...125 °C; máximo de 145 °C por 1 h

Conexão elétrica

M12 A-coded, 4 contatos

Proteção do invólucro

IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico IFM PI2789, faceado frontalmente, com display e IO-Link

O IFM PI2789 é um sensor eletrônico de pressão relativa com montagem faceada e display, destinado à medição de pressão em aplicações de alimentos e bebidas. Mede de -5 a 100 mbar e oferece sinal de comutação, saída analógica de 4...20 mA e comunicação IO-Link. Sua conexão de processo é G 1 com cone de vedação Aseptoflex Vario; o grau de proteção informado é IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-5...100 mbar; pressão relativa
Montagem	Faceada frontalmente
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Saídas e comunicação	Sinal de comutação, sinal analógico 4...20 mA e IO-Link
Display	Sim
Temperatura do fluido	-25...125 °C; até 145 °C por no máximo 1 h
Temperatura ambiente	-25...80 °C
Grau de proteção	IP 67; IP 68; IP 69K
Conexão elétrica	1 x M12, codificação A, 4 contatos
Dimensões e massa	Ø 50 mm x 105,8 mm; 362,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em processos de alimentos e bebidas, conforme a aplicação indicada para montagem faceada.
Instalações que exijam conexão de processo G 1 externa com cone de vedação Aseptoflex Vario e operação dentro da faixa de medição e temperaturas especificadas.
Sistemas que utilizem IO-Link, sinal de comutação ou saída analógica de 4...20 mA, observando a configuração necessária.

⚠ Considere outro se precisa de:

Aplicações cuja pressão a medir fique fora da faixa nominal de -5...100 mbar; a resistência à pressão não amplia a faixa de medição.
Aplicações que excedam -25...125 °C de temperatura do fluido, exceto a condição indicada de até 145 °C por no máximo 1 h.
Instalações que exijam conexão de processo diferente de G 1 Aseptoflex Vario sem adaptador validado para o processo.

APLICAÇÕES E USO

Aplicação explicitamente indicada: montagem faceada em processos da indústria alimentícia e de bebidas; respeite a faixa de pressão relativa de -5...100 mbar e os limites de temperatura do fluido.
Medição de pressão em meios pastosos, sólidos, líquidos ou gasosos conforme meios listados no dataset; a compatibilidade do material com o fluido específico deve ser verificada antes da aplicação.
Integração em sistema de controle por IO-Link ou por sinal analógico de 4...20 mA, desde que alimentação, entrada do controlador e configuração elétrica correspondam à documentação do fabricante.
Possibilidade inferida: monitoramento de baixa pressão em linhas de processo que utilizem a conexão G 1 Aseptoflex Vario; validar faixa dinâmica, instalação e condições de processo no datasheet antes de especificar.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico IFM PI2789, faceado frontalmente, com display e IO-Link, verifique estes pontos:

Escolha o PI2789

Quando a aplicação requer medição de pressão relativa entre -5 e 100 mbar, montagem faceada, display e conexão de processo G 1 com vedação Aseptoflex Vario. Confirme também compatibilidade da alimentação, interface e temperaturas.

Avalie outra faixa ou princípio de medição

Se a pressão de processo estiver fora de -5...100 mbar ou se a variável necessária não for pressão relativa, selecione um sensor cuja faixa e tipo de pressão atendam ao processo.

Verifique a conexão antes da substituição

Para substituir um sensor existente, compare a conexão G 1 Aseptoflex Vario e a conexão elétrica M12 A-coded de 4 contatos; a semelhança de rosca, isoladamente, não confirma compatibilidade de vedação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI2789	Código do produto IFM.
Tipo de produto	Sensor de pressão eletrônico, faceado frontalmente e com display	Descrição técnica informada na ficha.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação explicitamente indicada no contexto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios informados no dataset; valide a compatibilidade química e de processo antes da instalação.
Tipo de pressão	Pressão relativa	Referência da medição.

Faixa e limites de pressão
Faixa de medição	-0,005...0,1 bar; -5...100 mbar; -2...40,16 inH₂O; -0,5...10 kPa	Faixa nominal de medição indicada na ficha.
Resistência à pressão	4000 mbar; 400 kPa; 1606 inH₂O	Limite de resistência informado; não é a faixa de medição.
Pressão de ruptura mínima	30000 mbar; 3000 kPa; 12044 inH₂O	Valor mínimo de pressão de ruptura informado.
Resistência ao vácuo	-1000 mbar; -0,1 MPa	Valor informado para resistência contra vácuo.

Dados elétricos
Função elétrica	PNP/NPN	Funções indicadas no dataset; configuração conforme documentação do fabricante.
Alimentação, operação de 2 fios	20...32 V DC	Faixa de tensão indicada para operação a 2 fios.
Alimentação, operação de 3 fios	18...32 V DC	Faixa de tensão indicada para operação a 3 fios.
Consumo de corrente, 2 fios	3,6...21 mA	Faixa informada para operação a 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Limite informado para operação a 3 fios.
Classe de proteção elétrica	III	Classe declarada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada no contexto.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Watchdog integrado	Sim	Função indicada no dataset.

Saídas e sinais
Sinais disponíveis	Sinal de comutação; sinal analógico; IO-Link	Tipos de sinal declarados; configuração depende da aplicação.
Saídas digitais	2	Quantidade informada no dataset.
Saída analógica	1	Quantidade informada no dataset.
Sinal analógico	4...20 mA, invertível e de escala ajustável	Características declaradas da saída analógica.

Interface e conexão elétrica
Interface de comunicação	IO-Link, revisão 1.0	Protocolo e revisão indicados na ficha.
Conector elétrico	1 x M12, codificação A, 4 contatos	Tipo de conexão elétrica informado.
Contatos	Banhados a ouro	Característica especial declarada.

Conexão e construção mecânica
Montagem	Faceada frontalmente	Tipo de montagem indicado.
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo; requer contraparte e vedação compatíveis.
Invólucro	Cilíndrico	Formato informado no dataset.
Dimensões	Ø 50 mm; comprimento 105,8 mm	Dimensões indicadas no dataset.
Massa	362,6 g	Valor informado no dataset; pode haver arredondamento entre fontes.

Materiais
Materiais informados	Aço inoxidável 1.4404/316L; FKM; PTFE; PBT; PEI; PFA	Materiais listados no dataset; verifique a localização de cada material e a compatibilidade com o meio no datasheet.
Materiais em contato com o fluido	Cerâmica 99,9 % Al₂O₃; aço inoxidável 1.4435/316L; PTFE	Materiais de contato e acabamento informados: Ra < 0,4 µm; Rz = 4 µm.

Condições ambientais e temperatura
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Temperatura do fluido	-25...125 °C; até 145 °C por no máximo 1 h	Limites de temperatura do fluido indicados.
Temperatura de operação no anúncio	-25...125 °C; 145 °C máximo por 1 h	Especificação do anúncio, compatível com o limite do fluido informado.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 67; IP 68; IP 69K	Graus declarados; observe as condições de ensaio e instalação indicadas pelo fabricante.

Durabilidade e desempenho mecânico
Ciclos de pressão mínimos	100 milhões	Valor mínimo informado no dataset.
Resistência à pressão	4000 mbar; 400 kPa; 1606 inH₂O	Limite declarado, distinto da faixa nominal de medição.

Display e operação
Display	Possui display	Presença de display indicada nos dados básicos do anúncio.

Certificações e conformidade
Certificações e declarações listadas	cULus LISTED; ACS; CE; CRN; EC 1935/2004; EHEDG Certified; FCM CN; FCM JP; FDA; IO-Link; NSF; Reg31; UKCA	Lista fornecida no dataset; confirme no datasheet a aplicabilidade de cada certificação ao mercado e à instalação.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0

• Sinal analógico de corrente 4...20 mA, invertível e com escala ajustável

• Sinal de comutação; função elétrica PNP/NPN indicada na ficha

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação informada: 18...32 V DC em operação de 3 fios; 20...32 V DC em operação de 2 fios. Verifique o esquema de ligação do fabricante para a configuração escolhida.

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario. A montagem é faceada frontalmente; compatibilidade mecânica depende da contraparte e do sistema de vedação correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com pressão relativa dentro de -5...100 mbar e conexão G 1 Aseptoflex Vario	✓	A faixa de medição e a conexão correspondem às especificações informadas para o PI2789.
Sistema de controle com entrada IO-Link compatível com revisão 1.0	✓	A ficha identifica IO-Link e revisão 1.0; confirme a integração e os parâmetros no IODD ou documentação do fabricante.
Entrada analógica de corrente 4...20 mA	✓	O sensor fornece saída analógica 4...20 mA, invertível e de escala ajustável.
Instalação com conexão de processo diferente de G 1 Aseptoflex Vario	✗	A conexão indicada para o sensor é G 1 com cone de vedação Aseptoflex Vario; outra interface requer validação de adaptador e vedação.
Medição fora da faixa de -5...100 mbar	✗	A pressão pretendida está fora da faixa de medição especificada.
Temperatura do fluido acima de 125 °C por operação contínua	✗	A ficha permite até 145 °C somente por no máximo 1 h; para operação contínua, o limite indicado é 125 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico IFM PI2789, faceado frontalmente, com display e IO-Link

Confirme que a faixa de pressão relativa do processo está dentro de -5...100 mbar e que temperatura ambiente e do fluido atendem aos limites especificados.
Verifique se a contraparte de processo é compatível com G 1 externa e cone de vedação Aseptoflex Vario; não presuma compatibilidade apenas pela rosca.
Instale o sensor na posição de montagem faceada prevista pelo conjunto de processo e preserve a vedação adequada à aplicação.
Confirme que o conector e o cabo correspondem a M12, codificação A, 4 contatos.
Antes de energizar, selecione e confira a configuração elétrica de 2 ou 3 fios e a faixa de alimentação correspondente no esquema oficial.
Após a instalação, configure a saída ou IO-Link conforme o sistema e valide a leitura e os sinais com a pressão de processo conhecida.

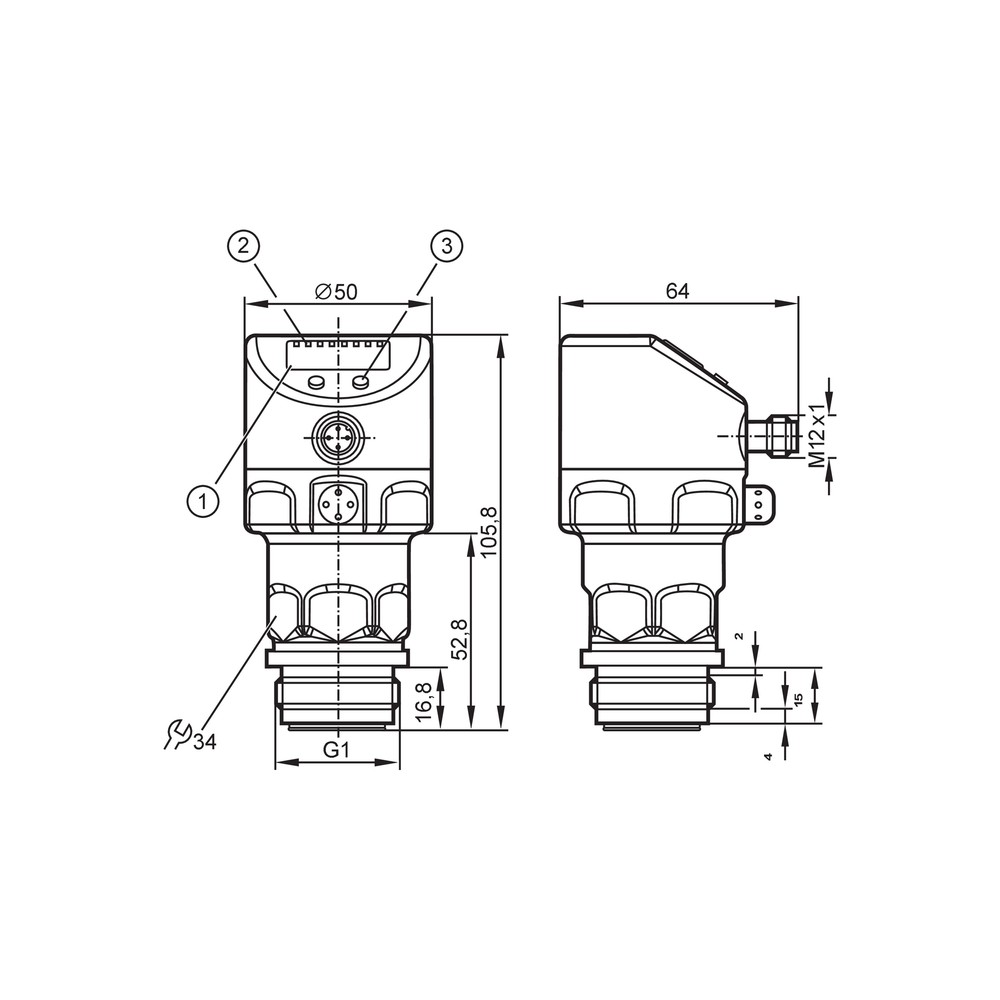

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta o sensor ou não recebe dados IO-Link.	Alimentação, ligação elétrica ou configuração de comunicação incompatível com o esquema e a interface utilizados.	Confira a tensão aplicada, os contatos do conector M12 e a configuração de IO-Link revisão 1.0 conforme o datasheet; teste também o sinal de saída selecionado.
A leitura de pressão fica fora do valor esperado ou saturada.	Pressão do processo fora da faixa nominal de -5...100 mbar, referência de pressão inadequada ou escala analógica configurada de forma diferente da esperada.	Compare a pressão de processo com um instrumento de referência e confirme o tipo de pressão e a escala configurada na saída.
Há vazamento na conexão de processo após a montagem.	Contraparte, cone de vedação ou montagem não compatíveis com G 1 Aseptoflex Vario.	Despressurize o processo e inspecione a interface e a vedação; confirme a compatibilidade da contraparte no desenho e na documentação do fabricante.
A saída analógica não acompanha a pressão ou apresenta valor incorreto.	Ligação elétrica, alimentação ou parametrização da saída 4...20 mA incompatível com a entrada do sistema.	Verifique a alimentação correspondente à configuração de 2 ou 3 fios, a ligação conforme diagrama e os parâmetros de inversão e escala da saída.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PI2789 — português (Datasheet) Desenho em escala PI2789 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI2789 e para que tipo de processo serve?

É um sensor eletrônico de pressão relativa com montagem faceada e display, indicado para aplicações de alimentos e bebidas. A faixa de medição é -5...100 mbar.

Quais sinais e protocolos posso usar com este sensor?

O PI2789 oferece sinal de comutação, saída analógica de 4...20 mA e IO-Link revisão 1.0. Verifique a configuração necessária para a entrada do controlador.

O produto acompanha cabo, conector ou adaptador?

A ficha fornecida não informa acessórios incluídos, portanto não é possível confirmar cabo, adaptador ou outros itens no fornecimento. O sensor tem conexão elétrica M12 A-coded de 4 contatos.

Este sensor serve para medir pressão acima de 100 mbar?

Não para medição nominal nessa condição: a faixa especificada termina em 100 mbar. A resistência à pressão informada não deve ser interpretada como faixa de medição.

Posso usar o PI2789 com uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone de vedação Aseptoflex Vario. Outra interface requer validação técnica de adaptador e vedação, não confirmada pela ficha.

O display acende, mas a leitura não corresponde à pressão do processo. O que verifico antes de trocar?

Compare a pressão com um instrumento de referência e confirme que está dentro de -5...100 mbar. Verifique também o tipo de pressão e a escala configurada para a saída utilizada.

O IO-Link não comunica depois da instalação; o que devo conferir?

Confira alimentação, ligação elétrica e compatibilidade do mestre com IO-Link revisão 1.0. Consulte o datasheet do fabricante para o esquema e a configuração específicos.

Como decido entre o PI2789 e outro sensor de pressão?

Escolha o PI2789 quando a faixa de -5...100 mbar, a medição relativa e a conexão G 1 Aseptoflex Vario atenderem ao processo. Para outra faixa ou tipo de pressão, compare com um modelo especificado para esses requisitos.

Que cuidado devo ter ao instalar a conexão faceada?

Confirme que a contraparte corresponde à conexão G 1 Aseptoflex Vario e ao sistema de vedação previsto. Use o desenho dimensional e o datasheet do fabricante para validar a montagem.

A temperatura do processo pode chegar a 145 °C?

A ficha indica até 145 °C por no máximo 1 hora; para a condição especificada de operação do fluido, o limite é 125 °C. A temperatura ambiente informada é -25...80 °C.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica, conforme o tipo de pressão declarado para o sensor.

Montagem faceada

Instalação em que a face de medição fica integrada à interface do processo, conforme a conexão e a montagem previstas.

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca G 1 externa deste sensor, com cone de vedação.

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um mestre compatível.

Saída de 4...20 mA

Sinal analógico de corrente usado para transmitir uma variável medida; neste produto é invertível e tem escala ajustável.
