Sensor de Pressão IFM PI2602

Pré-visualizar: PI2602 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 100 bar IO-Link

PI2602 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 100 bar IO-Link

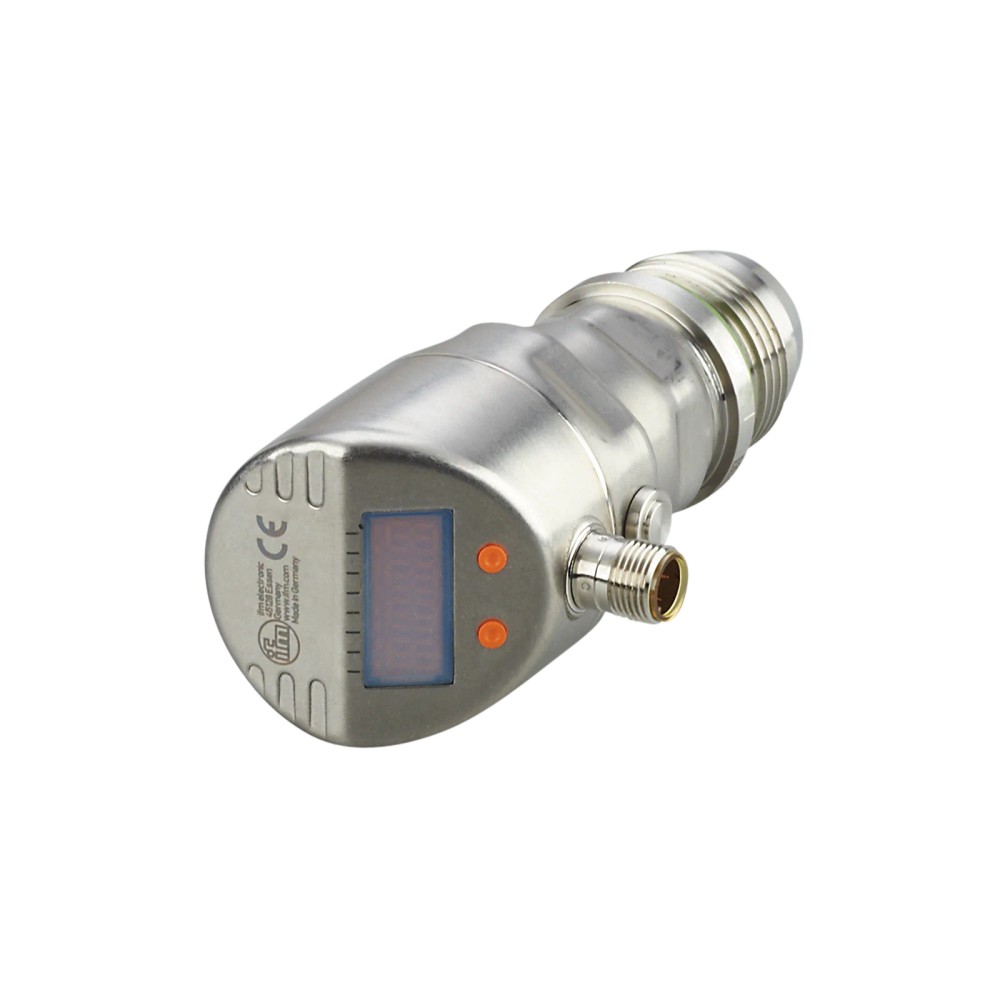

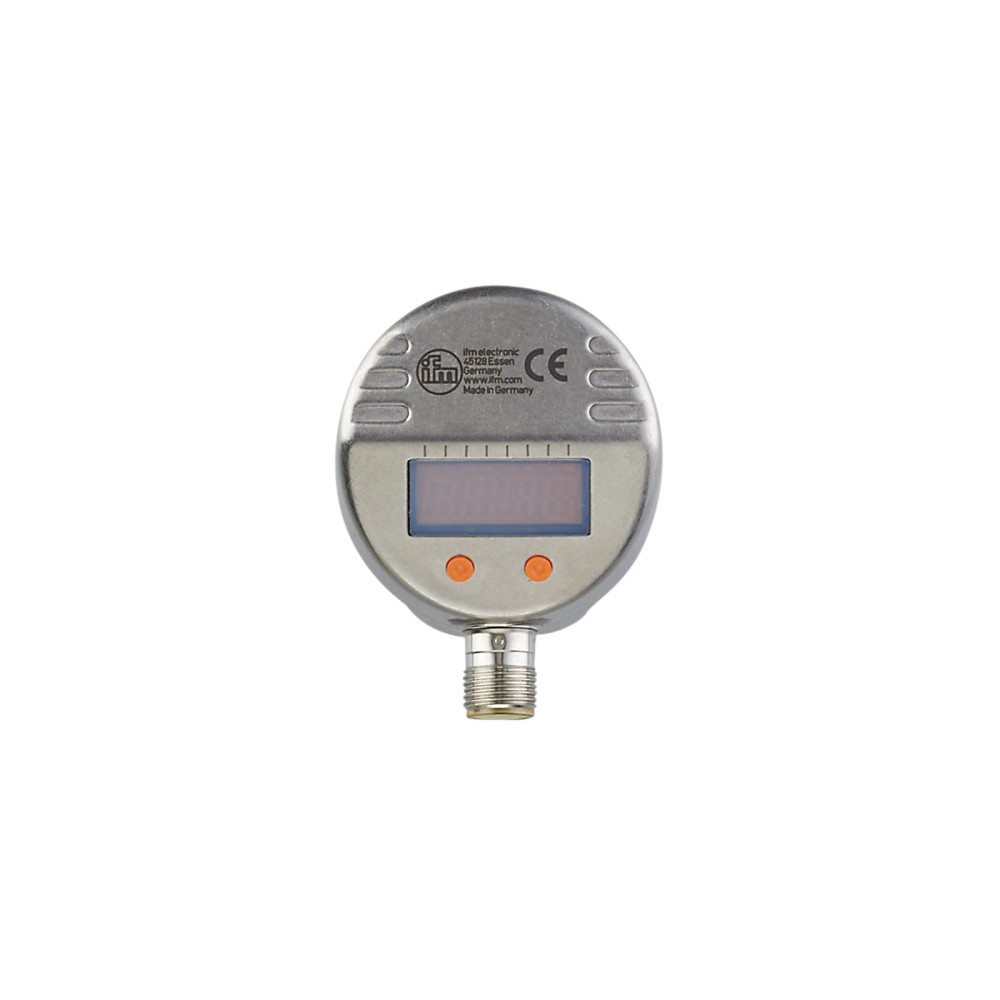

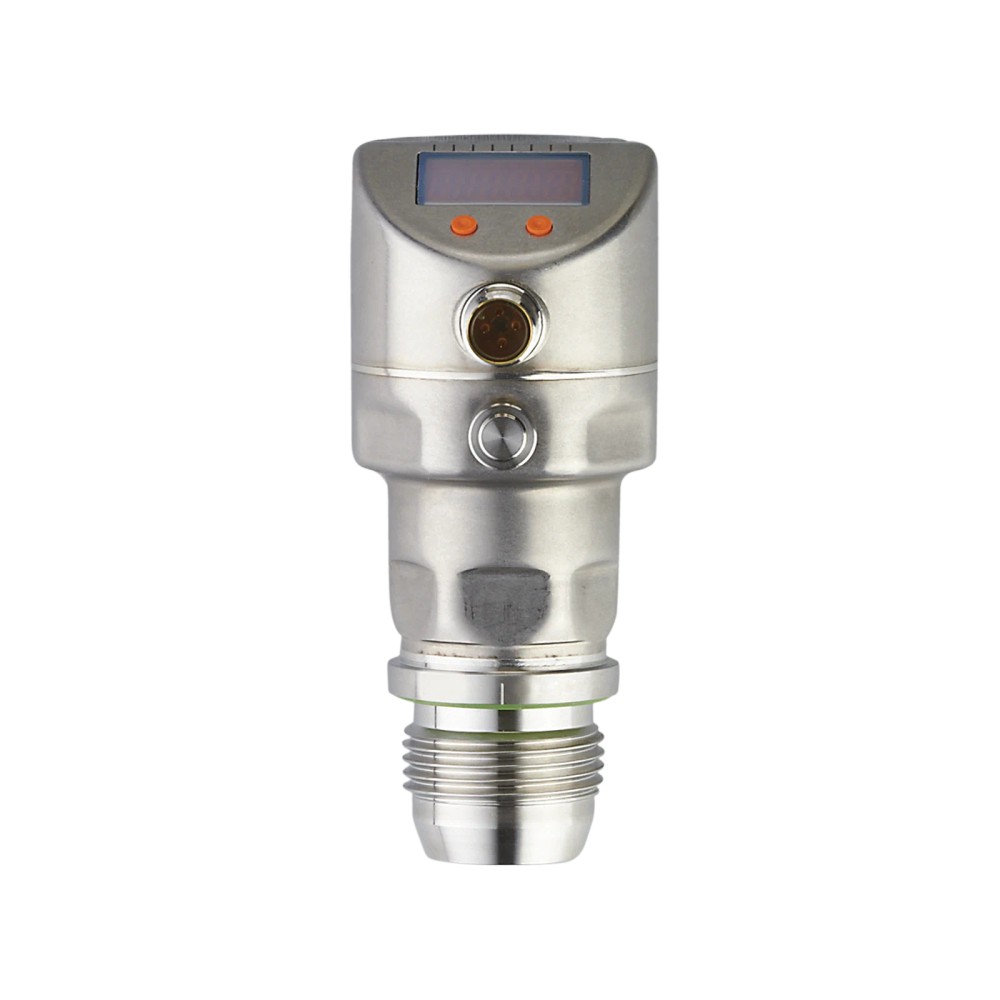

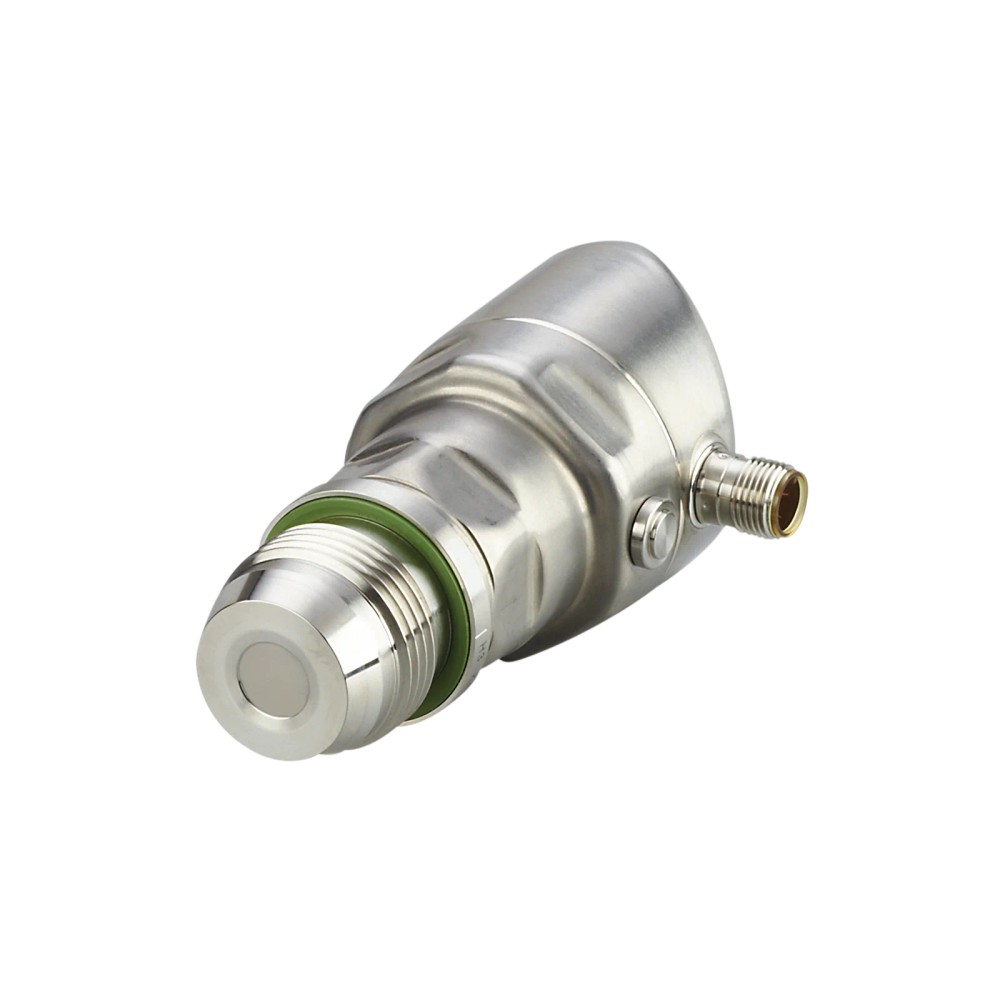

Imagem meramente ilustrativa

R$ 7.937,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2602
EAN: 4021179306706
NCM do produto: 90262090

Destaques do Produto Faixa -1 a 100 bar...mais

Fechar menu

Saiba mais sobre: "PI2602 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 100 bar IO-Link"

Destaques do Produto

Faixa

-1 a 100 bar

Conexão de processo

G 1 externa, cone de vedação

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Comunicação

IO-Link revisão 1.0; modo SIO

Conexão elétrica

M12 A-coded, 4 pinos

Temperatura do fluido

-25 a 125 °C; 145 °C por até 1 h

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão faceado frontalmente com display ifm PI2602, -1 a 100 bar, IO-Link

O ifm PI2602 é um sensor eletrônico de pressão com montagem faceada e display integrado, indicado para aplicações na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo na faixa de -1 a 100 bar. Oferece saídas de comutação e analógica, além de IO-Link; a saída analógica é de 4 a 20 mA e tem escala ajustável.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PI2602
Faixa de medição	-1 a 100 bar; -15 a 1450 psi; -0,1 a 10 MPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 rosca externa com cone de vedação
Saídas	2 digitais e 1 analógica; sinais configuráveis
Comunicação	IO-Link, revisão 1.0; modo SIO disponível
Conexão elétrica	1 x M12, codificação A, 4 pinos
Temperatura do fluido	-25 a 125 °C; até 145 °C por no máximo 1 h
Proteção	IP67, IP68 e IP69K
Display	LED verde e exibição alfanumérica de 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações da indústria alimentícia e de bebidas, com conexão de processo G 1 externa com cone de vedação.
Instalações que necessitem de indicação local no display e sinais de comutação, analógico 4 a 20 mA ou IO-Link.
Processos cuja temperatura do fluido esteja entre -25 e 125 °C, admitindo até 145 °C por no máximo 1 hora.

⚠ Considere outro se precisa de:

Não selecionar para medições acima de 100 bar ou abaixo do limite de vácuo informado de -1000 mbar.
Não usar com temperatura do fluido acima de 125 °C de forma contínua; 145 °C é permitido somente por no máximo 1 hora.
Não especificar quando a instalação exigir conexão de processo diferente de G 1 externa com cone de vedação sem confirmar previamente a adaptação mecânica.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: montagem faceada em processos da indústria alimentícia e de bebidas; conferir a conexão de processo G 1 externa com cone de vedação e os limites de temperatura do fluido.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos. A adequação a um processo específico depende da compatibilidade do meio com os materiais em contato e das condições reais de pressão e temperatura.
Possibilidade de uso em controle ou monitoramento com IO-Link, sinal analógico ou sinais de comutação; a configuração do sistema deve corresponder às entradas disponíveis no controlador.

COMO ESCOLHER

Antes de comprar o Sensor de pressão faceado frontalmente com display ifm PI2602, -1 a 100 bar, IO-Link, verifique estes pontos:

Escolha o PI2602 quando

A aplicação exigir medição de pressão relativa ou vácuo na faixa de -1 a 100 bar, montagem faceada, conexão G 1 externa com cone de vedação e indicação local. O equipamento também disponibiliza IO-Link e saídas de comutação e analógica.

Avalie outra opção quando

A faixa de pressão, a conexão de processo ou os limites de temperatura do fluido requeridos não corresponderem aos dados do PI2602. Para outra faixa, consulte a ficha do modelo alternativo e confirme a conexão e os sinais necessários antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso previsto
Modelo	PI2602	Código do produto.
Tipo de produto	Sensor eletrônico de pressão faceado frontalmente e com display	Descrição do equipamento.
Aplicação informada	Montagem faceada para indústria alimentícia e de bebidas	Aplicação indicada na ficha do produto.
Meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meios indicados nos dados do produto.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão mensuráveis indicados.

Faixa de medição e limites de pressão
Faixa de medição	-1 a 100 bar; -15 a 1450 psi; -0,1 a 10 MPa	Faixa nominal informada pelo fabricante.
Resistência à pressão	200 bar; 2900 psi; 20 MPa	Valor de resistência à pressão especificado; não representa a faixa normal de medição.
Pressão mínima de ruptura	650 bar; 9425 psi; 65 MPa	Limite de ruptura informado na ficha; não utilizar como pressão de operação.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Valor limite de resistência contra vácuo informado.

Conexão de processo e materiais
Conexão de processo	G 1 rosca externa com cone de vedação; 27 mm	Conexão mecânica de processo indicada pelo fabricante.
Montagem	Faceada frontalmente	Forma de montagem informada para o produto.
Materiais de construção informados	Aço inoxidável 316L, FKM, PTFE, PBT, PEI e PFA	Materiais listados nos dados do produto.
Materiais em contato com o fluido	Cerâmica (99,9% Al2O3), aço inoxidável 1.4435/316L e PTFE	Materiais de contato com o fluido; superfície Ra < 0,4 µm e Rz = 4 µm.

Dados elétricos e alimentação
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector elétrico especificado.
Tensão de operação, 2 fios	20 a 32 V DC	Intervalo de alimentação indicado para ligação de 2 fios.
Tensão de operação, 3 fios	18 a 32 V DC	Intervalo de alimentação indicado para ligação de 3 fios.
Consumo de corrente, 2 fios	3,6 a 21 mA	Faixa de consumo informada para ligação de 2 fios.
Consumo de corrente, 3 fios	Menor que 45 mA	Consumo máximo indicado para ligação de 3 fios.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada para a resistência de isolamento.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.

Saídas e sinais
Quantidade de saídas digitais	2	Quantidade indicada nos dados do produto.
Quantidade de saídas analógicas	1	Quantidade indicada nos dados do produto.
Função elétrica	PNP/NPN	Função de saída informada; verificar configuração aplicável na instalação.
Sinal analógico	4 a 20 mA; invertível e com escala ajustável	Tipo e opções de configuração da saída analógica.
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Opções de sinal indicadas na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Proteção contra sobrecarga	Sim	Proteção indicada nos dados técnicos.

Comunicação
Interface	IO-Link, revisão 1.0	Versão de interface indicada pelo fabricante.
Modo SIO	Sim	Operação em modo SIO indicada na ficha.
Classe de porta do master	A	Classe de porta especificada para o master IO-Link.
Watchdog integrado	Sim	Recurso integrado indicado nos dados técnicos.

Display e elementos de operação
Display	Exibição alfanumérica de 4 dígitos	Formato de exibição informado.
Unidade do display	LED verde	Cor indicada para a unidade do display.
Status de chaveamento	LED amarelo	Indicador de estado de chaveamento indicado.

Condições ambientais e tempos
Temperatura ambiente	-25 a 80 °C	Limites de temperatura ambiente informados.
Temperatura do fluido	-25 a 125 °C; 145 °C por no máximo 1 h	Faixa de temperatura do fluido e limite temporário especificados.
Temperatura de armazenamento	-40 a 100 °C	Intervalo de armazenamento indicado.
Retardo de prontidão, 2 fios	1 s	Tempo de prontidão especificado para ligação de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo de prontidão especificado para ligação de 3 fios.
Grau de proteção	IP67; IP68; IP69K	Classes de proteção indicadas na ficha do produto.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos informada pelo fabricante.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato indicado nos dados do produto.
Dimensões	Diâmetro 50 mm; comprimento 116 mm	Dimensões declaradas para o produto.
Peso	374 g	Peso informado no conjunto de dados do produto.
Contatos	Banhados a ouro	Característica especial indicada para os contatos.

Identificação regulatória
Certificado UL	Aprovação UL J017; arquivo UL E174189	Identificadores UL listados na ficha.
GTIN	4021179306706	Código global de identificação do produto.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.0; modo SIO disponível; classe de porta do master A.

• Sinal analógico de 4 a 20 mA, invertível e com escala ajustável.

• Sinais de comutação configuráveis; função de saída PNP/NPN conforme configuração.

Conexões

Elétrica 1 x M12, codificação A, 4 pinos. Alimentação indicada: 18 a 32 V DC em operação de 3 fios; 20 a 32 V DC em operação de 2 fios. Confirmar esquema de ligação e configuração no datasheet antes de energizar.

Processo G 1 rosca externa com cone de vedação; montagem faceada. Compatibilidade mecânica depende da conexão correspondente no ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com master IO-Link compatível com revisão 1.0 e porta classe A	✓	A interface indicada é IO-Link revisão 1.0, com classe de porta do master A.
Entrada analógica de 4 a 20 mA	✓	O sensor fornece saída de corrente 4 a 20 mA, invertível e com escala ajustável.
Instalação com conexão de processo G 1 externa e cone de vedação correspondente	✓	A conexão de processo especificada para o PI2602 é G 1 externa com cone de vedação.
Processo com temperatura do fluido de 145 °C por período superior a 1 hora	✗	O limite de 145 °C está especificado somente por no máximo 1 hora; a faixa indicada para operação do fluido é -25 a 125 °C.
Medição acima de 100 bar	✗	A faixa de medição termina em 100 bar.
Alimentação fora dos intervalos especificados para ligação de 2 ou 3 fios	✗	A ficha informa 20 a 32 V DC para 2 fios e 18 a 32 V DC para 3 fios.

INSTALAÇÃO

Como instalar o Sensor de pressão faceado frontalmente com display ifm PI2602, -1 a 100 bar, IO-Link

Confirme que a conexão de processo da instalação é compatível com G 1 externa e cone de vedação.
Verifique se pressão, vácuo e temperatura do processo permanecem dentro dos limites indicados na ficha.
Instale o sensor faceado conforme o desenho dimensional e as instruções do fabricante; não deduza torque de aperto quando não estiver especificado.
Conecte o M12 de 4 pinos ao circuito correspondente e confirme a configuração de 2 ou 3 fios antes de aplicar alimentação.
Ligue a alimentação dentro do intervalo especificado para a configuração elétrica utilizada e confira o esquema do datasheet.
Configure o tipo de sinal e, quando aplicável, os parâmetros IO-Link ou a escala da saída analógica; confirme a leitura no display e no controlador.

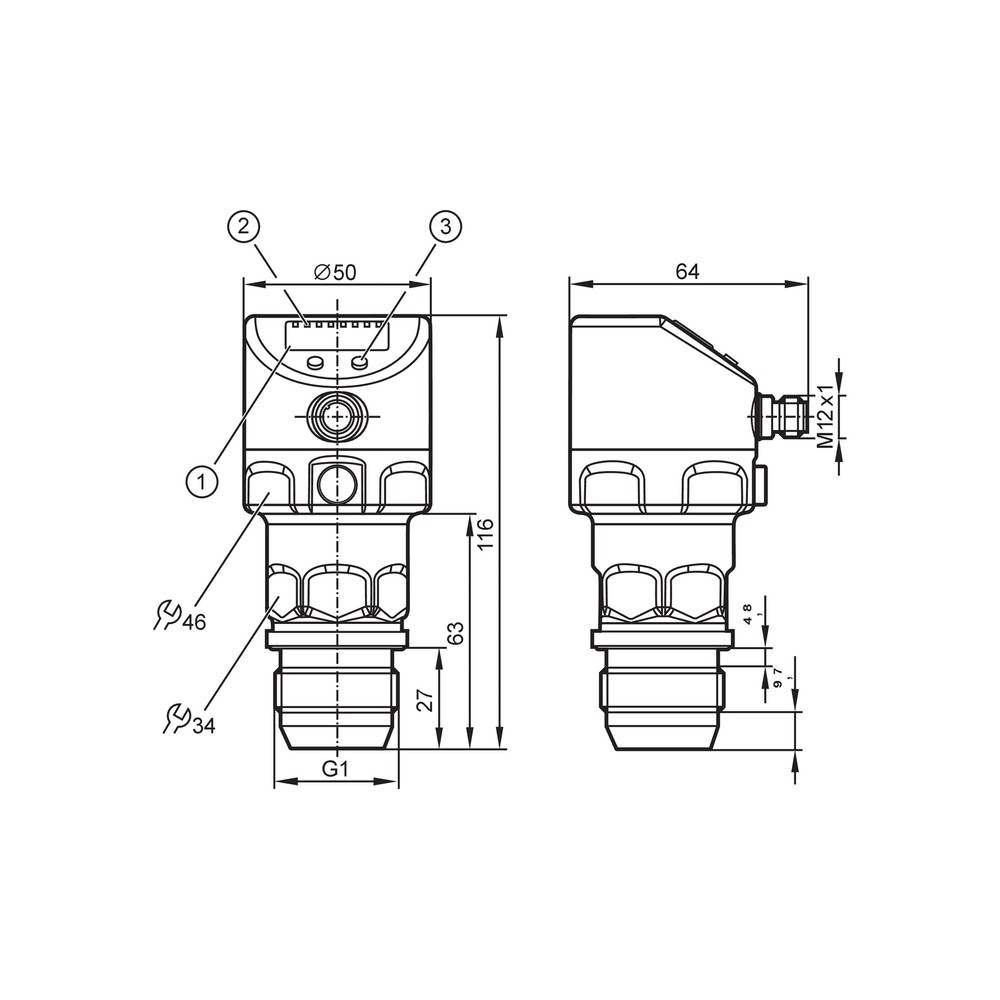

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe leitura de pressão.	Alimentação, conexão M12, configuração de 2 ou 3 fios ou entrada do controlador incompatível com o sinal selecionado.	Confira a tensão aplicada conforme a ligação utilizada, a conexão elétrica e se o controlador está configurado para o sinal de saída selecionado; consulte o datasheet para o esquema de pinos.
O valor exibido ou recebido fica fora da faixa esperada.	A pressão real está fora da faixa de medição ou a escala da saída analógica não corresponde à configuração do sistema.	Compare a condição do processo com a faixa do sensor e verifique a escala configurada para o sinal analógico.
A comunicação IO-Link não é estabelecida.	Incompatibilidade de revisão ou classe da porta master, configuração da porta ou ligação elétrica incorreta.	Confirme suporte a IO-Link revisão 1.0, porta master classe A, modo de operação e ligação conforme o datasheet.
Há indicação de vazamento ou leitura instável no ponto de instalação.	Conexão de processo, cone de vedação ou montagem faceada incompatíveis ou montados incorretamente.	Verifique se a conexão é G 1 externa com cone de vedação correspondente, inspecione a montagem e consulte as instruções do fabricante antes de reapertar.

DOCUMENTAÇÃO TÉCNICA

Datasheet PI2602 em português (Datasheet) Desenho em escala PI2602 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI2602 e para quem ele serve?

É um sensor eletrônico de pressão faceado frontalmente, com display, indicado na ficha para aplicações da indústria alimentícia e de bebidas. Mede pressão relativa e vácuo.

Quais sinais e protocolos posso usar com esse sensor?

O PI2602 disponibiliza sinais de comutação, saída analógica de 4 a 20 mA e IO-Link. A ficha informa IO-Link revisão 1.0, modo SIO e porta master classe A.

Ele serve para processo acima de 100 bar?

Não para medição nessa condição: a faixa de medição termina em 100 bar. A resistência à pressão informada é um parâmetro separado e não amplia a faixa de medição.

Posso usar o sensor continuamente com fluido a 145 °C?

Não. A ficha limita 145 °C a no máximo 1 hora; a faixa indicada para o fluido é de -25 a 125 °C.

O display acende, mas o controlador não mostra o sinal; o que verifico?

Confira primeiro o tipo de saída configurado, a ligação elétrica e a compatibilidade da entrada do controlador com o sinal selecionado. Verifique também a alimentação conforme a configuração de 2 ou 3 fios.

A leitura de pressão está incorreta; devo trocar o sensor?

Antes da troca, compare a pressão real com a faixa de medição e confira a escala da saída analógica e a configuração do controlador. Verifique também a conexão de processo e a montagem.

É melhor comprar este modelo ou o PI1602?

O PI2602 tem faixa indicada de -1 a 100 bar e conexão G 1 externa com cone de vedação. A ficha cita o PI1602 como produto alternativo, mas não fornece aqui dados suficientes para comparar suas características; consulte a ficha do PI1602 antes de decidir.

O produto vem com cabo, conector ou outros acessórios?

A ficha fornecida não especifica acessórios incluídos. Confirme com o fornecedor o conteúdo fornecido junto ao sensor antes da compra.

Como faço a instalação elétrica e mecânica?

Confirme a conexão G 1 externa com cone de vedação, utilize o desenho dimensional e siga o esquema elétrico do datasheet. Verifique a alimentação e o modo de ligação antes de energizar.

Qual conector e alimentação são necessários?

A conexão elétrica do sensor é M12, codificação A, com 4 pinos. A ficha especifica 18 a 32 V DC para 3 fios e 20 a 32 V DC para 2 fios; confirme o esquema de pinos no datasheet.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.0; modo SIO disponível; classe de porta A.)

Pressão relativa

Pressão medida em relação à pressão ambiente; o PI2602 também informa medição de vácuo. (Ref.: tipo de pressão.)

Saída analógica 4 a 20 mA

Sinal de corrente usado para transmitir o valor medido a uma entrada compatível. (Ref.: corrente de saída 4 a 20 mA, invertível e com escala ajustável.)

Montagem faceada

Instalação em que a face de medição é montada nivelada com a conexão de processo apropriada. (Ref.: tipo de montagem faceado frontalmente.)

Grau de proteção IP

Classificação de proteção do invólucro conforme os códigos IP informados na ficha. (Ref.: IP67, IP68 e IP69K.)
