Sensor de Pressão IFM PI2307 - Display e Clamp DN50

Pré-visualizar: PI2307 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia Clamp DN50 IO-Link

PI2307 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia Clamp DN50 IO-Link

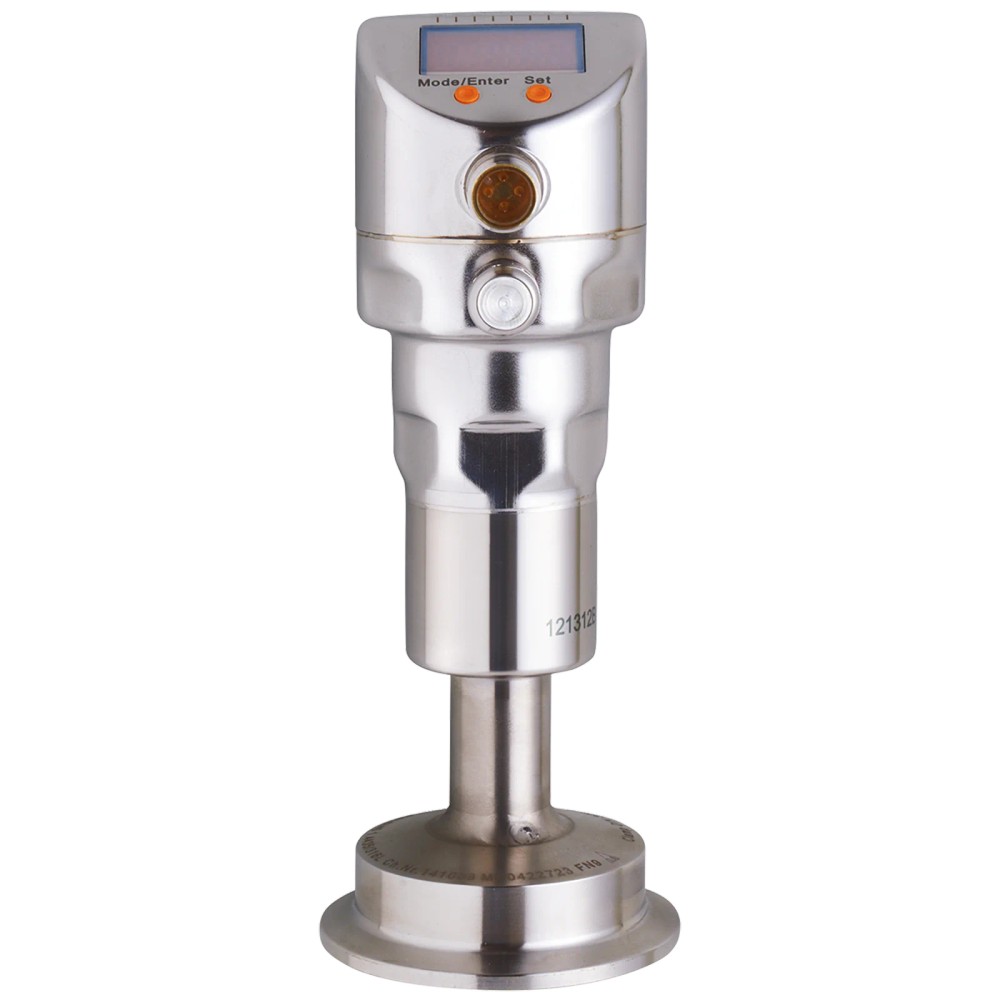

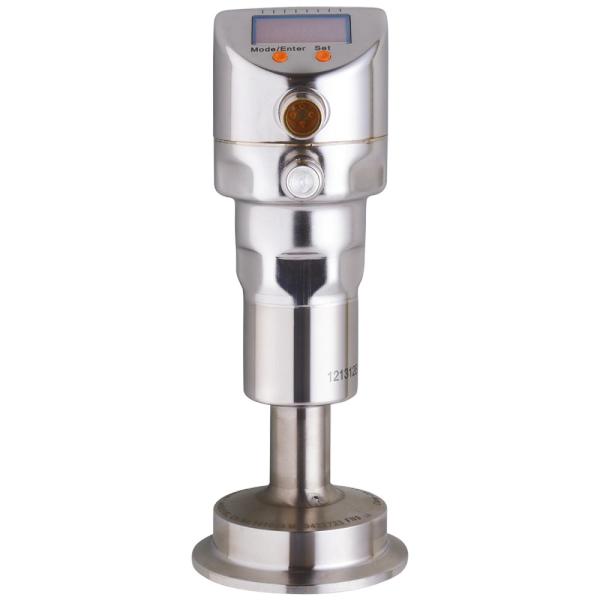

Imagem meramente ilustrativa

R$ 10.626,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2307
EAN: 4021179276979
NCM do produto: 90262090

Destaques do Produto Modelo PI2307...mais

Fechar menu

Saiba mais sobre: "PI2307 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia Clamp DN50 IO-Link"

Destaques do Produto

Modelo

PI2307

Medição

Pressão relativa, -50 a 1000 mbar

Processo

Clamp DN50 (2")

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Comunicação

IO-Link

Display

Integrado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI2307 com display, montagem faceada e conexão Clamp DN50 (2")

O IFM PI2307 é um sensor eletrônico de pressão relativa com display, destinado à medição de pressão em instalações de processo, incluindo aplicações de alimentos e bebidas. Seu intervalo de medição é de -50 a 1000 mbar, com conexão de processo Clamp DN50 e montagem faceada. Disponibiliza saída analógica de 4 a 20 mA, saída de comutação e comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PI2307
Tipo de pressão	Pressão relativa
Faixa de medição	-50 a 1000 mbar; -0,73 a 14,5 psi; -5 a 100 kPa
Conexão de processo	Clamp DN50 (2"), DIN 32676 (ISO 2852)
Saídas	2 saídas digitais e 1 saída analógica
Sinal analógico	4 a 20 mA, invertível e com escala ajustável
Comunicação	IO-Link, revisão 1.0; COM2, 38,4 kBaud
Conexão elétrica	1 conector M12, codificação A, 4 contatos
Proteção do invólucro	IP67, IP68 e IP69K
Temperatura do fluido	-20 a 200 °C; abaixo de 0 bar, -20 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em processos com conexão Clamp DN50 compatível.
Montagem faceada em aplicações da indústria alimentícia e de bebidas, conforme a aplicação indicada para o produto.
Instalações que utilizem sinal analógico de 4 a 20 mA, saída de comutação ou IO-Link, respeitando os requisitos elétricos do sensor.

⚠ Considere outro se precisa de:

Não selecionar para conexões de processo diferentes de Clamp DN50 sem confirmar a compatibilidade mecânica por meio de adaptador ou projeto aprovado.
Não operar fora da faixa de medição, da faixa de temperatura do fluido ou dos limites de pressão indicados na documentação do fabricante.

APLICAÇÕES E USO

Uso indicado pelo fabricante: montagem faceada em aplicações da indústria alimentícia e de bebidas, com conexão de processo Clamp DN50.
Medição de pressão relativa em processos com pressão dentro da faixa de -50 a 1000 mbar; confirmar que a instalação respeita os limites de resistência e temperatura especificados.
Aplicações com meios pastosos, sólidos, líquidos ou gasosos são listadas no conjunto de dados do produto; validar a adequação ao fluido e às condições específicas do processo antes da instalação.
A ficha informa temperatura do fluido de -20 a 200 °C, limitada a -20 a 90 °C para pressão inferior a 0 bar.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI2307 com display, montagem faceada e conexão Clamp DN50 (2"), verifique estes pontos:

Escolha o PI2307 quando

A aplicação exigir medição de pressão relativa entre -50 e 1000 mbar, conexão Clamp DN50 (2") e montagem faceada, com display e disponibilidade de sinal 4 a 20 mA, comutação ou IO-Link.

Avalie outra configuração quando

O processo exigir faixa de medição, conexão de processo ou interface elétrica diferentes. Confira os limites de pressão e temperatura do fluido na ficha técnica; o limite de resistência à pressão é 10000 mbar e a pressão de estouro informada é 30000 mbar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI2307	Identificação do sensor.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Descrição do fabricante.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação descrita na ficha do produto.
Tipo de pressão	Pressão relativa	Tipo de pressão medido.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados no conjunto de dados do produto.

Faixa e limites de pressão
Faixa de medição	-50 a 1000 mbar; -0,73 a 14,5 psi; -5 a 100 kPa	Intervalo de medição especificado.
Resistência à pressão	10000 mbar; 145 psi; 1000 kPa	Limite de resistência à pressão informado.
Pressão de estouro	30000 mbar; 435 psi; 3000 kPa	Pressão de estouro informada; não representa faixa de operação.

Conexão de processo e materiais
Conexão de processo	Clamp DN50 (2"), DIN 32676 (ISO 2852)	Conexão mecânica de processo especificada.
Material em contato com o fluido	1.4435, aço inoxidável 316L	Material informado para as partes em contato com o fluido.
Materiais	1.4404 (aço inoxidável 316L); 1.4435 (aço inoxidável 316L); PBT; PEI; PFA	Materiais declarados para o produto; a ficha identifica 1.4435 como material em contato com o fluido.
Fluido de enchimento	NEOBEE, adequado para a indústria alimentícia conforme a FDA	Informação de fluido de enchimento fornecida na ficha.

Saídas e funções elétricas
Quantidade de saídas digitais	2	Quantidade especificada.
Quantidade de saídas analógicas	1	Quantidade especificada.
Sinal de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Tipos de sinal disponíveis conforme configuração.
Corrente da saída analógica	4 a 20 mA, invertível e com escala ajustável	Sinal analógico especificado.
Função elétrica	PNP/NPN	Função elétrica indicada na ficha.

Alimentação e consumo
Tensão de operação a 2 fios	20 a 32 V DC	Faixa de alimentação indicada para operação a 2 fios.
Consumo de corrente a 2 fios	3,6 a 21 mA	Consumo informado para operação a 2 fios.
Tensão de operação a 3 fios	18 a 32 V DC	Faixa de alimentação indicada para operação a 3 fios.
Consumo de corrente a 3 fios	< 45 mA	Limite de consumo informado para operação a 3 fios.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.0	Revisão indicada no conjunto de dados.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector e contatos especificados.

Condições térmicas e proteção
Temperatura do fluido	-20 a 200 °C; de -20 a 90 °C para pressão inferior a 0 bar	Limite de temperatura do fluido; faixa reduzida indicada para pressão negativa.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25 a 100 °C	Faixa de armazenamento informada.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados para o produto.
Ciclos de pressão mínimos	10 milhões	Número mínimo de ciclos de pressão informado.

Construção e dimensões
Formato do invólucro	Cilíndrico	Formato informado.
Diâmetro	50 mm	Dimensão informada.
Comprimento	163 mm	Dimensão informada.
Dimensões indicadas	Ø 50 mm / comprimento 163 mm	Referência dimensional do conjunto de dados.
Peso	1200,45 g	Peso informado no conjunto de dados do produto.

Vida útil e identificação comercial
MTTF	142 anos	Valor declarado no conjunto de dados; não equivale a período de garantia.
SKU e part number	PI2307	Identificação comercial do produto.
GTIN	4021179276979	Código de identificação global informado.
NCM	9026.20.90	Classificação fiscal informada.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0, tipo de transferência COM2 (38,4 kBaud).

• Sinal analógico de 4 a 20 mA, invertível e com escala ajustável.

• Sinal de comutação configurável; função elétrica PNP/NPN conforme configuração indicada na ficha.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos. Alimentação indicada: 20 a 32 V DC em operação a 2 fios ou 18 a 32 V DC em operação a 3 fios. A compatibilidade elétrica depende do esquema de ligação e da configuração selecionada; consultar o datasheet.

Processo Clamp DN50 (2"), conforme DIN 32676 (ISO 2852). A compatibilidade mecânica depende da conexão correspondente no processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão Clamp DN50 e pressão relativa dentro da faixa de medição	✓	Corresponde ao tipo de pressão, à conexão de processo e à faixa informados para o PI2307.
Sistema de controle com entrada analógica compatível com 4 a 20 mA	✓	O sensor fornece sinal analógico de 4 a 20 mA, invertível e com escala ajustável.
Sistema com IO-Link compatível com revisão 1.0 e COM2	✓	A interface informada é IO-Link, revisão 1.0, com transferência COM2 a 38,4 kBaud.
Processo que exige conexão diferente de Clamp DN50	✗	A conexão de processo especificada é Clamp DN50 (2"); outra conexão não está indicada como compatível.
Fluido acima de 90 °C em condição de pressão inferior a 0 bar	✗	A temperatura do fluido indicada para pressão inferior a 0 bar é de -20 a 90 °C.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI2307 com display, montagem faceada e conexão Clamp DN50 (2")

Confirme que a conexão do equipamento corresponde a Clamp DN50 (2"), DIN 32676 (ISO 2852), e que o ponto de montagem permite instalação faceada.
Verifique se o fluido e as condições do processo são compatíveis com os materiais em contato e com os limites de pressão e temperatura indicados no datasheet.
Instale o sensor na conexão de processo compatível, seguindo os procedimentos mecânicos e de higiene definidos para a instalação.
Conecte o conector M12, codificação A, de acordo com o esquema de ligação do fabricante; não presuma a pinagem sem consultar o documento técnico.
Confirme a alimentação: 20 a 32 V DC para operação a 2 fios ou 18 a 32 V DC para operação a 3 fios, conforme a configuração utilizada.
Configure a saída necessária e valide a leitura, os sinais de comutação ou a comunicação IO-Link conforme a aplicação.

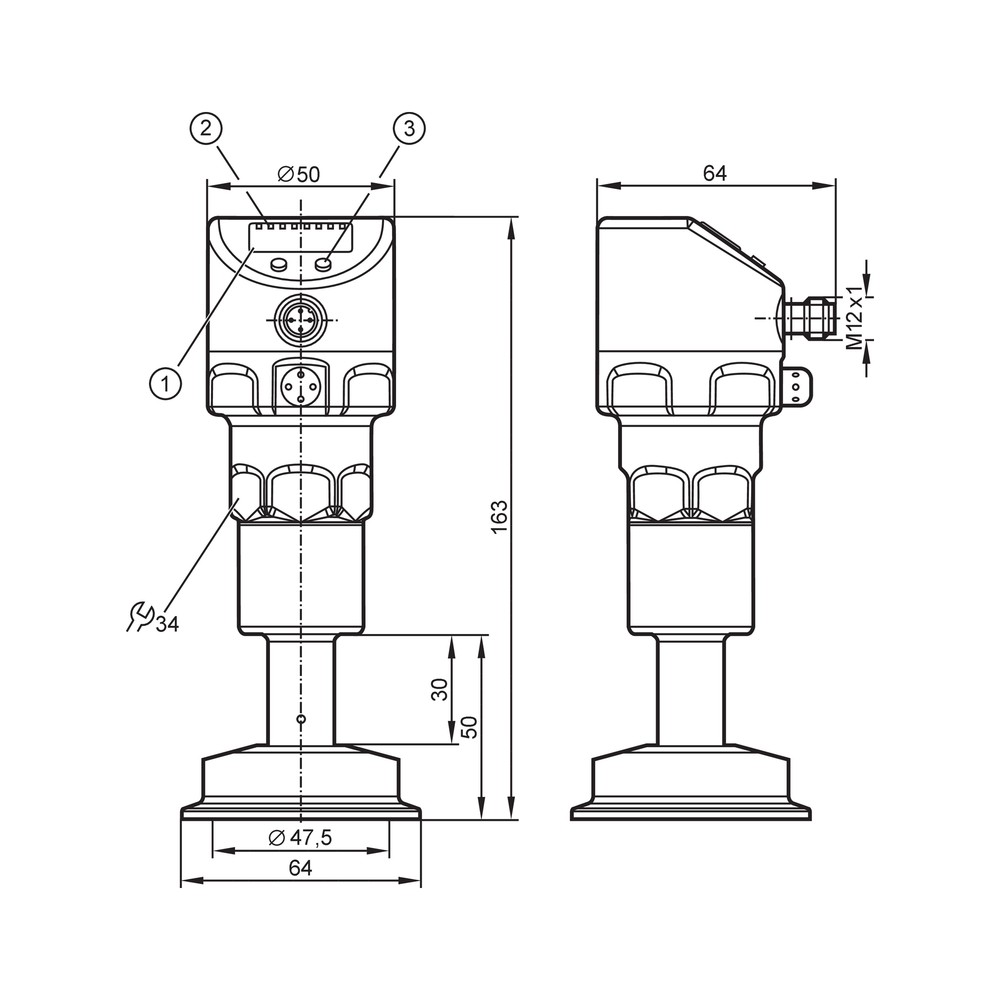

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de pressão ou o sensor não inicia.	Alimentação fora da faixa prevista para a configuração a 2 ou 3 fios, ligação incorreta ou conexão M12 sem contato adequado.	Verifique a tensão de alimentação conforme o modo de operação e inspecione o encaixe e a ligação do conector M12 com referência ao datasheet.
O valor indicado não corresponde ao esperado no processo.	Pressão fora da faixa de medição, seleção inadequada do tipo de pressão no sistema ou condição de processo diferente da referência de medição.	Compare a pressão do processo com a faixa de -50 a 1000 mbar e confirme que a aplicação é de pressão relativa.
O controlador não recebe o sinal analógico esperado.	Entrada do controlador ou configuração de saída incompatível com o sinal de 4 a 20 mA, ou ligação elétrica incorreta.	Confirme a configuração da saída, a compatibilidade da entrada do controlador com 4 a 20 mA e a ligação indicada no documento do fabricante.
A comunicação IO-Link não é estabelecida.	Mestre ou configuração de comunicação incompatível com a interface indicada, ou problema de alimentação e cabeamento.	Confirme a compatibilidade com IO-Link revisão 1.0 e COM2 (38,4 kBaud), além da alimentação e do esquema de ligação.

DOCUMENTAÇÃO TÉCNICA

Datasheet PI2307 em português (Datasheet) Desenho em escala do PI2307 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI2307 e para que ele serve?

É um sensor eletrônico de pressão relativa com display e montagem faceada. Foi indicado para aplicações da indústria alimentícia e de bebidas com conexão Clamp DN50.

Quais sinais e interfaces o PI2307 oferece?

O sensor oferece sinal analógico de 4 a 20 mA, saídas de comutação e IO-Link. A ficha especifica IO-Link revisão 1.0 e transferência COM2.

O produto acompanha cabo ou acessórios?

A ficha informa uma peça por embalagem, mas não especifica acessórios ou cabo inclusos. Consulte o datasheet ou o fornecedor para confirmar o conteúdo da embalagem.

Posso usar o PI2307 em uma conexão de processo que não seja Clamp DN50?

A conexão especificada é Clamp DN50 (2"), conforme DIN 32676 (ISO 2852). A ficha não confirma compatibilidade direta com outros tipos ou dimensões de conexão.

Este sensor serve para medir pressão absoluta?

Não é a versão indicada para pressão absoluta: a ficha especifica medição de pressão relativa. Para outra referência de pressão, selecione um modelo cuja ficha declare essa função.

O PI2307 pode operar com fluido acima de 90 °C quando há pressão negativa?

Não segundo os limites informados: para pressão inferior a 0 bar, a temperatura do fluido é de -20 a 90 °C. A faixa de até 200 °C é indicada para as demais condições descritas na ficha.

O display mostra valor, mas a saída analógica não corresponde: o que devo verificar?

Confira se a saída foi configurada para 4 a 20 mA e se a escala e o sentido do sinal correspondem à aplicação. Verifique também a ligação e a compatibilidade da entrada analógica do controlador.

O IO-Link não comunica; preciso trocar o sensor?

Antes de substituir, verifique se o mestre e a configuração são compatíveis com IO-Link revisão 1.0 e COM2, além da alimentação e do cabeamento. A ficha não informa o diagnóstico do equipamento instalado.

É melhor comprar o PI2307 ou um sensor sem IO-Link?

Escolha o PI2307 quando forem necessários display, conexão Clamp DN50 e as opções de sinal informadas, incluindo IO-Link. Se a conexão ou a faixa de medição exigida for diferente, compare com a ficha de outra versão.

Como devo instalar e ligar o PI2307?

Confirme primeiro a conexão Clamp DN50 e a alimentação adequada à configuração de 2 ou 3 fios. Faça a ligação conforme o diagrama do datasheet e valide o sinal ou a comunicação antes de colocar o processo em operação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; é o tipo de pressão declarado para este sensor. (Ref.: tipo de pressão: pressão relativa.)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível. (Ref.: IO-Link, revisão 1.0; COM2.)

COM2

Tipo de transferência IO-Link especificado para o dispositivo, com taxa indicada de 38,4 kBaud. (Ref.: tipo de transferência: COM2, 38,4 kBaud.)

Clamp DN50

Conexão de processo sanitária especificada para o sensor, correspondente a DN50 (2"). (Ref.: DIN 32676 (ISO 2852).)

IP69K

Grau de proteção declarado para o invólucro do produto. (Ref.: grau de proteção: IP67, IP68 e IP69K.)
