Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PI2306
- EAN: 4021179276962
- NCM do produto: 90262090
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

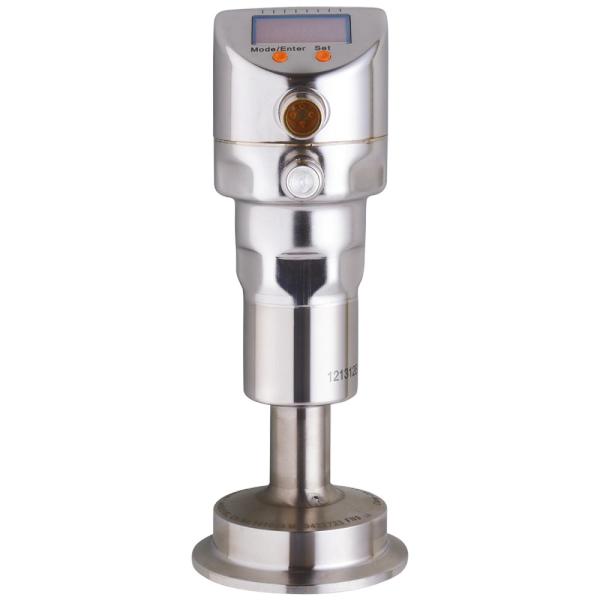

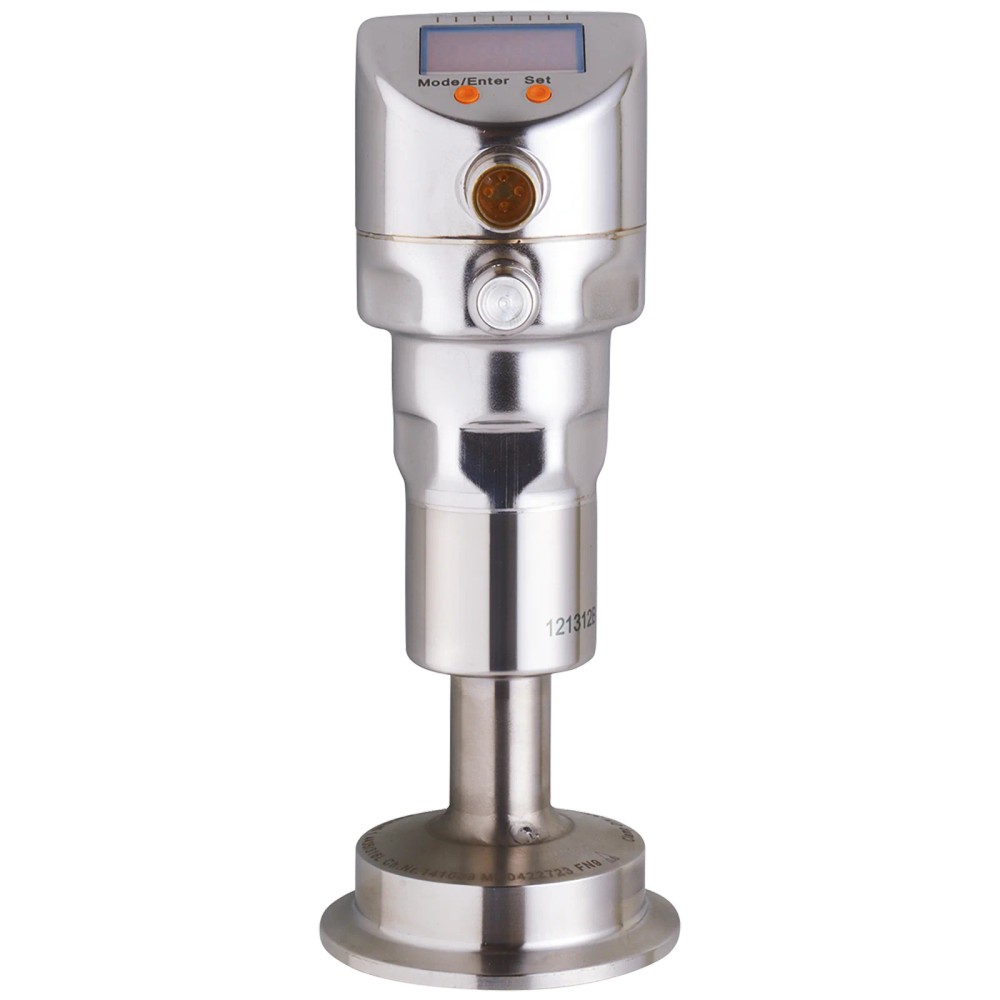

Sobre o Sensor de pressão ifm PI2306, faceado frontalmente, com display, Clamp DN50 (2"), IO-Link, faixa de medição -0,124 a 2,5 bar
O ifm PI2306 é um sensor de pressão relativa faceado frontalmente, destinado à montagem em conexões Clamp e indicado no contexto do produto para aplicações na indústria alimentícia e de bebidas. Mede de -0,124 a 2,5 bar e combina display, saídas de comutação e sinal analógico de 4...20 mA com comunicação IO-Link. Sua conexão de processo é Clamp DN50 (2") e os materiais em contato com o fluido incluem aço inoxidável 1.4435 (316L).
PRINCIPAIS ESPECIFICAÇÕES
| Modelo / SKU | PI2306 |
| Tipo de pressão | Relativa |
| Faixa de medição | -0,124...2,5 bar |
| Conexão de processo | Clamp DN50 (2") DIN 32676 (ISO 2852) |
| Saídas e comunicação | Sinal de comutação, sinal analógico 4...20 mA e IO-Link |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos banhados a ouro |
| Material em contato com o fluido | Aço inoxidável 1.4435 (316L) |
| Temperatura do fluido | -20...200 °C; -20...90 °C para pressão abaixo de 0 bar |
| Grau de proteção | IP67, IP68, IP69K |
| Display | LED verde e amarelo; exibição alfanumérica de 4 dígitos |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações de medição de pressão relativa com faixa necessária entre -0,124 e 2,5 bar.
- Montagem faceada em processo com conexão Clamp DN50 (2") compatível com DIN 32676 série A, DIN 32676 série C (ASME BPE) Clamp 2" ou ISO 2852 Clamp DN51.
- Aplicações alimentícias e de bebidas, conforme a aplicação indicada para o produto, com fluido em contato com aço inoxidável 1.4435 (316L).
- Sistemas que utilizem saída analógica 4...20 mA, sinais de comutação ou IO-Link.
⚠ Considere outro se precisa de:
- Não selecionar quando a pressão necessária estiver fora da faixa de medição de -0,124...2,5 bar.
- Não selecionar para montagem em conexão de processo diferente das conexões Clamp especificadas sem confirmar adaptador ou compatibilidade mecânica.
- Não operar com pressão abaixo de 0 bar e temperatura do fluido acima de 90 °C; para pressão negativa, a faixa de temperatura informada é -20...90 °C.
APLICAÇÕES E USO
- Aplicação declarada: montagem faceada na indústria alimentícia e de bebidas, com conexão Clamp compatível e medição de pressão relativa dentro da faixa especificada.
- Pode ser considerado em processos com meios pastosos e sólidos, líquidos ou gasosos, conforme os tipos de meio listados na ficha; confirme a adequação do fluido e das condições de processo antes da instalação.
- Para fluidos quentes, a ficha informa temperatura de até 200 °C, sujeita aos limites de temperatura ambiente associados; abaixo de 0 bar, a temperatura do fluido fica limitada a -20...90 °C.
- O uso de sinal analógico, chaveamento ou IO-Link depende da arquitetura elétrica do sistema e da configuração necessária; a ficha indica alimentação distinta para ligação de 2 e 3 fios.
COMO ESCOLHER
Antes de comprar o Sensor de pressão ifm PI2306, faceado frontalmente, com display, Clamp DN50 (2"), IO-Link, faixa de medição -0,124 a 2,5 bar, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo / SKU | PI2306 | Identificação do produto. |
| Tipo de produto | Sensor de pressão faceado frontalmente e com display | Descrição funcional informada na ficha. |
| Aplicação indicada | Montagem faceada para a indústria alimentícia e de bebidas | Aplicação declarada no contexto do produto. |
| Tipo de pressão | Pressão relativa | Referência de medição. |
| Meios | Meios pastosos e sólidos; fluidos líquidos e gasosos | Tipos de meio listados na ficha. |
| Faixa de medição e pressão | ||
|---|---|---|
| Alcance de medição | -0,124...2,5 bar / -1,8...36,27 psi / -12,4...250 kPa | Faixa nominal especificada. |
| Intervalos de ajuste | 0,002 bar / 0,03 psi / 0,2 kPa | Resolução dos intervalos de ajuste informada. |
| Ponto de comutação e retorno rP | -0,124...2,496 bar / -1,8...36,21 psi / -12,4...249,6 kPa | Faixa configurável de ponto de comutação e retorno. |
| Ponto inicial do sinal analógico | -0,124...1,88 bar / -1,8...27,27 psi / -12,4...188 kPa | Limites de ajuste do início da escala analógica. |
| Ponto final do sinal analógico | 0,5...2,5 bar / 7,26...36,27 psi / 50...250 kPa | Limites de ajuste do fim da escala analógica. |
| Resistência à pressão | 20 bar / 290 psi / 2000 kPa | Valor de resistência à pressão declarado. |
| Pressão de ruptura mínima | 50 bar / 725 psi / 5000 kPa | Valor mínimo de pressão de ruptura declarado. |
| Ciclos de pressão mínimos | 10 milhões | Número mínimo especificado de ciclos de pressão. |
| Conexão de processo e materiais | ||
|---|---|---|
| Conexão de processo | Clamp DN50 (2") DIN 32676 (ISO 2852) | Conexão mecânica especificada. |
| Conexões de processo adequadas | DIN 32676 série A (DIN) Clamp DN50; DIN 32676 série C (ASME BPE) Clamp 2"; ISO 2852 Clamp DN51 | Padrões e tamanhos listados como compatíveis. |
| Tipo de montagem | Faceado frontalmente | Configuração de montagem indicada. |
| Material em contato com o fluido | 1.4435 (aço inoxidável / 316L) | Material especificado para as partes em contato com o fluido. |
| Materiais do invólucro / componentes | 1.4404, 1.4435, PBT, PEI, PFA | Materiais listados na ficha do produto. |
| Fluido de enchimento para transmissão de pressão | NEOBEE, adequado para a indústria alimentícia conforme a FDA | Material de enchimento declarado na ficha. |
| Característica da superfície | Ra < 0,38 μm | Rugosidade superficial informada. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Conexão elétrica | 1 x M12; codificação A; 4 contatos dourados | Tipo de conector e contatos. |
| Função elétrica | PNP/NPN | Função de saída elétrica indicada. |
| Tensão de operação em 2 fios | 20...32 V DC | Faixa de alimentação especificada para ligação de 2 fios. |
| Tensão de operação em 3 fios | 18...32 V DC | Faixa de alimentação especificada para ligação de 3 fios. |
| Consumo de corrente em 2 fios | 3,6...21 mA | Faixa de consumo declarada para ligação de 2 fios. |
| Consumo de corrente em 3 fios | < 45 mA | Limite de consumo declarado para ligação de 3 fios. |
| Classe de proteção elétrica | III | Classificação informada. |
| Resistência de isolamento mínima | 100 MΩ (500 V DC) | Valor mínimo e tensão de ensaio declarados. |
| Proteções elétricas | Proteção contra sobrecarga, curto-circuito e inversão de polaridade | Recursos de proteção indicados na ficha. |
| Saídas e sinais | ||
|---|---|---|
| Sinais de saída | Sinal de comutação, sinal analógico e IO-Link | Tipos de saída e comunicação disponíveis. |
| Corrente da saída analógica | 4...20 mA, invertível e de escala ajustável | Tipo e possibilidade de configuração da saída analógica. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas. |
| Quantidade de saídas digitais | 2 | Número de saídas digitais. |
| Dados do processo binários | 2 | Dados binários de processo indicados. |
| Dados do processo analógicos | 1 | Dado analógico de processo indicado. |
| Ajuste de fábrica | SP1 = 0,624 bar; rP1 = 0,574 bar; SP2 = 1,874 bar; rP2 = 1,824 bar; ASP = 0,000 bar; AEP = 2,500 bar | Parâmetros de saída configurados de fábrica. |
| Amortecimento do valor de processo dAP | 0...30 s | Intervalo ajustável de amortecimento do valor de processo. |
| Amortecimento da saída analógica dAA | 0,01...99,99 s | Intervalo ajustável de amortecimento da saída analógica. |
| Watchdog integrado | Sim | Recurso indicado na ficha. |
| Precisão e desvios | ||
|---|---|---|
| Repetibilidade | < ±0,1 % de duração (variações de temperatura < 10 K; turn down 1:1) | Condição de temperatura e relação de escala especificadas. |
| Desvio de histerese | < ±0,15 % de duração (turn down 1:1) | Valor de desvio declarado. |
| Desvio de linearidade | < ±0,15 % de duração (turn down 1:1) | Valor de desvio declarado. |
| Desvio de características | < ±0,2 % de duração (turn down 1:1; linearidade, inclusive histerese e repetibilidade; ajuste do ponto limite conforme DIN EN IEC 62828-1) | Condições e referência técnica indicadas. |
| Precisão do ponto de ajuste | < ±0,2 % de duração (turn down 1:1) | Valor de precisão declarado. |
| Estabilidade ao longo do tempo | < ±0,1 % de duração (turn down 1:1; por ano) | Variação anual especificada. |
| Estabilização do ponto zero | IO-Link e saída analógica: 0,15 %; display e saída de comutação: 0,2 % | Valores dependentes do canal indicado. |
| Coeficiente de temperatura da amplitude | < ±0,15 % de duração / 10 K (0...200 °C) | Condição de temperatura especificada. |
| Coeficiente de temperatura do ponto zero | < ±0,2 % de duração / 10 K (0...200 °C) | Condição de temperatura especificada. |
| Tempos de reação | ||
|---|---|---|
| Tempo de resposta da saída analógica em 2 fios | 45 ms | Tempo de resposta de passo informado para ligação de 2 fios. |
| Tempo de resposta da saída analógica em 3 fios | 7 ms | Tempo de resposta de passo informado para ligação de 3 fios. |
| Tempo de resposta mínimo da saída de comutação dAP em 3 fios | 3 ms | Valor mínimo declarado para saída de comutação. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo de ciclo informado. |
| Retardo de prontidão em 2 fios | 1 s | Retardo de prontidão especificado. |
| Retardo de prontidão em 3 fios | 0,5 s | Retardo de prontidão especificado. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação declarada. |
| Revisão IO-Link | 1.0 | Revisão indicada na ficha. |
| Tipo de transferência | COM2 (38,4 kBaud) | Taxa e classe de transferência especificadas. |
| Modo SIO | Sim | Operação em modo SIO indicada. |
| Classe de master port exigida | A | Classe de porta de master necessária conforme ficha. |
| Padrão SDCI | IO-Link Communication Specification, Version 1.0, January 2009, Ordner No: 10.002 | Padrão e referência informados. |
| Display e operação | ||
|---|---|---|
| Display | LED verde para unidade; LED amarelo para status de chaveamento; exibição alfanumérica de 4 dígitos | Elementos de indicação descritos na ficha. |
| Unidades do display | bar; kPa; psi; inH2O; mWS; % da amplitude | Unidades selecionáveis indicadas. |
| Interface de operação | Display digital com botões Mode/Enter e Set | Elementos de operação informados. |
| Condições ambientais | ||
|---|---|---|
| Temperatura do fluido | -20...200 °C; -20...90 °C para pressão abaixo de 0 bar | Limites do fluido; observar a restrição para pressão negativa. |
| Temperatura ambiente | -25...80 °C com temperatura do fluido ≤ 160 °C; -25...65 °C com temperatura do fluido ≤ 200 °C | Limites ambientais associados à temperatura do fluido. |
| Temperatura de armazenamento | -25...100 °C | Faixa de armazenamento especificada. |
| Grau de proteção | IP67, IP68, IP69K | Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante. |
| Resistência a choques | DIN EN 60068-2-27 (50 g, 11 ms) | Norma e condição de ensaio declaradas. |
| Resistência a vibrações | DIN EN 60068-2-6 (20 g, 10...2000 Hz) | Norma e faixa de frequência de ensaio declaradas. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas EMC listadas na ficha. |

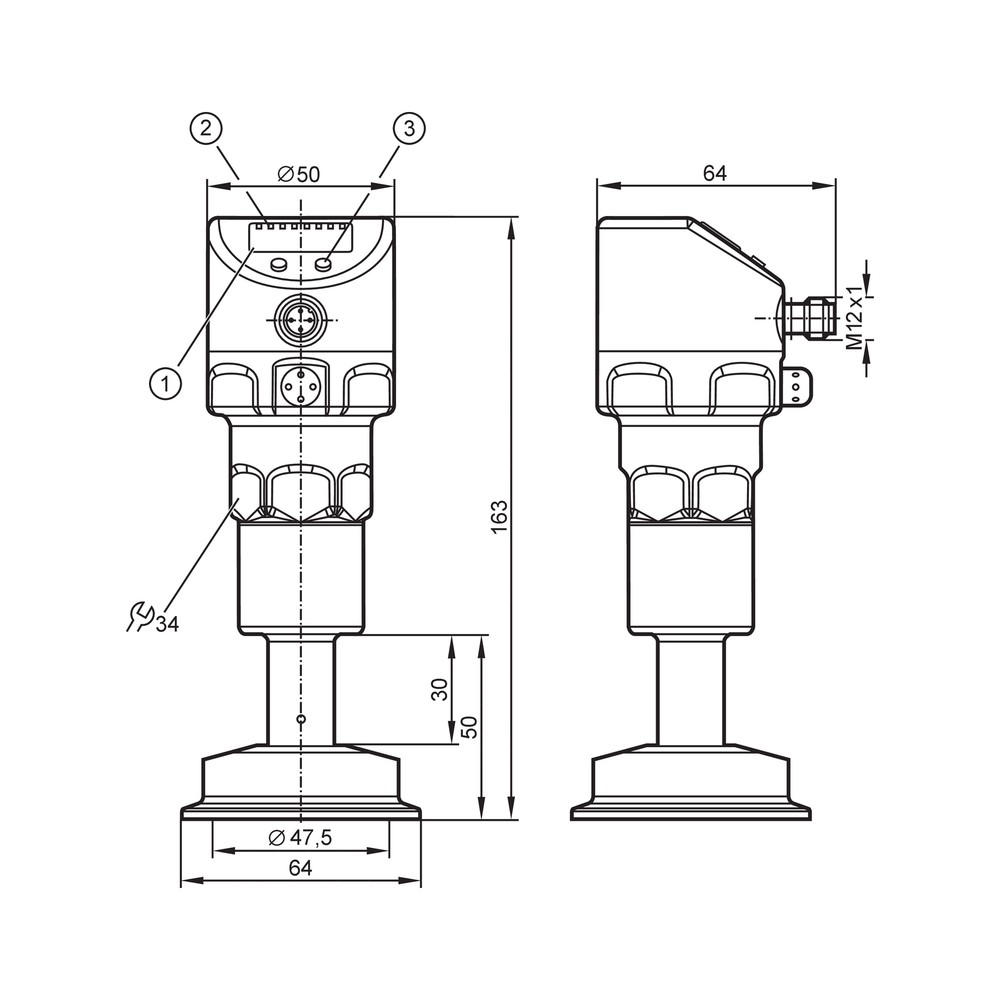

| Dados mecânicos | ||
|---|---|---|
| Diâmetro | 50 mm | Dimensão informada para o produto. |
| Comprimento | 163 mm | Dimensão informada para o produto. |
| Diâmetro da membrana | 47,5 mm | Dimensão da membrana indicada. |
| Invólucro | Cilíndrico | Formato informado. |
| Material | Aço inoxidável | Material indicado nos dados básicos do anúncio. |
| Peso | 1194,7 g | Massa indicada no conjunto de dados do produto. |
| Contatos | Banhados a ouro | Característica dos contatos elétricos. |
| MTTF | 142 anos | Valor declarado no conjunto de dados do produto. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Processo com conexão Clamp DN50 conforme DIN 32676 série A e faixa de pressão dentro de -0,124...2,5 bar. | ✓ | A conexão e a faixa estão especificadas para o produto. |
| Processo com conexão Clamp 2" conforme DIN 32676 série C (ASME BPE). | ✓ | Essa conexão está listada entre as conexões de processo adequadas. |
| Processo com conexão ISO 2852 Clamp DN51. | ✓ | A conexão ISO 2852 Clamp DN51 está indicada como adequada. |
| Sistema que requer IO-Link revisão 1.0 e master port classe A. | ✓ | A ficha indica IO-Link revisão 1.0 e classe A de master port exigida. |
| Aplicação com fluido abaixo de 0 bar e temperatura superior a 90 °C. | ✗ | A temperatura do fluido permitida abaixo de 0 bar é -20...90 °C. |
| Aplicação que exige medição fora de -0,124...2,5 bar. | ✗ | A faixa de medição especificada não cobre pressões fora desses limites. |
INSTALAÇÃO
Como instalar o Sensor de pressão ifm PI2306, faceado frontalmente, com display, Clamp DN50 (2"), IO-Link, faixa de medição -0,124 a 2,5 bar
- Confirme que a faixa de pressão requerida está dentro de -0,124...2,5 bar e verifique a restrição de temperatura quando a pressão for inferior a 0 bar.
- Verifique se a conexão do processo corresponde a uma das opções Clamp especificadas e se a instalação mecânica permite montagem faceada.
- Confira os materiais em contato com o fluido e a compatibilidade do processo com aço inoxidável 1.4435 (316L) e os demais materiais indicados na ficha.
- Conecte o sensor pelo conector M12 codificação A, usando o esquema de ligação do datasheet para a configuração de 2 ou 3 fios e a função de saída pretendida.
- Verifique a alimentação disponível: 20...32 V DC em 2 fios ou 18...32 V DC em 3 fios; para IO-Link, confirme master port classe A.
- Configure os pontos de comutação, a escala analógica, as unidades e os amortecimentos conforme a aplicação; valide a leitura no display e no sistema de controle.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não recebe sinal do sensor. | Alimentação ausente ou fora da faixa aplicável, conexão M12 incorreta ou ligação incompatível com a configuração de 2 ou 3 fios. | Meça a tensão no conector e compare com a faixa correspondente; confira a pinagem e o esquema de ligação no datasheet. |
| A leitura de pressão não corresponde ao processo. | Unidade de exibição diferente da esperada, escala analógica configurada de forma incompatível ou ponto de medição fora da faixa do sensor. | Confira no display a unidade selecionada, os ajustes ASP/AEP e a pressão aplicada frente à faixa de -0,124...2,5 bar. |
| O sinal de comutação não muda no ponto esperado. | Pontos SP/rP configurados de forma inadequada para a aplicação ou saída PNP/NPN incompatível com a entrada do controlador. | Verifique os valores SP e rP no sensor e confirme se a entrada do controlador aceita a função elétrica configurada. |
| A comunicação IO-Link não é estabelecida. | Master port incompatível com classe A, parâmetros de comunicação não correspondentes ou ligação elétrica incorreta. | Confirme que o master utiliza classe A, que a configuração suporta IO-Link revisão 1.0/COM2 e que a ligação M12 segue o esquema do fabricante. |
