Sensor de Pressão IFM PI2304 - Alimentício Clamp

Pré-visualizar: PI2304 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar Clamp DN50

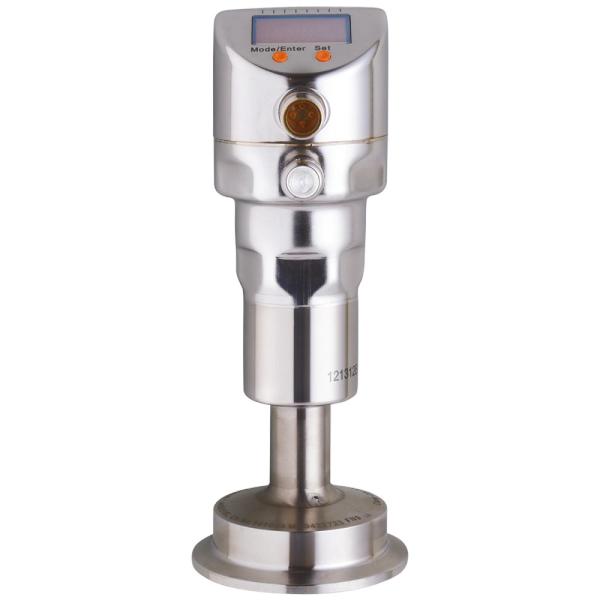

PI2304 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar Clamp DN50

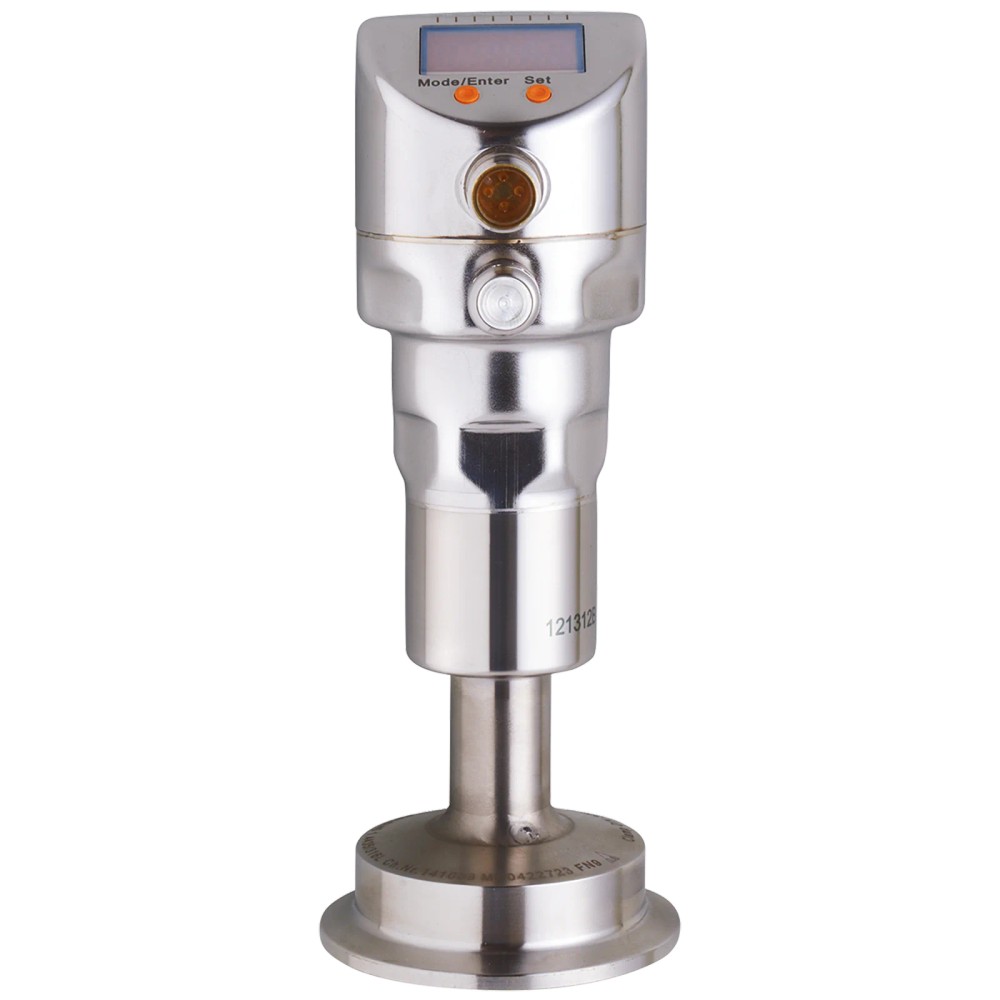

Imagem meramente ilustrativa

R$ 10.327,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2304
EAN: 4021179276948
NCM do produto: 90262090

Destaques do Produto Faixa de Medição -1 a...mais

Fechar menu

Saiba mais sobre: "PI2304 IFM - Sensor de Pressão ifm Indústria Alimentícia -1 a 10 bar Clamp DN50"

Destaques do Produto

Faixa de Medição

-1 a 10 bar

Conexão

Clamp DN50

Comunicação

IO-Link

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI2304 para Indústria Alimentícia -1 a 10 bar Clamp DN50

O IFM PI2304 é um sensor de pressão de alta performance projetado para ambientes sanitários, oferecendo monitoramento de -1 a 10 bar. Ideal para indústrias de alimentos e bebidas, possui montagem faceada que evita contaminação. Destaca-se por integrar display digital, comunicação IO-Link e proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 10 bar
Tipo de pressão	Relativa / Vácuo
Conexão ao processo	Clamp DN50 (2")
Saída	IO-Link, 4-20mA, 2x Digital
Temperatura	-20 a 200 °C
Proteção	IP67/IP68/IP69K
Material	Aço inox 316L
Conexão elétrica	M12, 4 pinos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos da indústria alimentícia e de bebidas (higienização CIP/SIP).
Aplicações que exigem montagem faceada para evitar zonas mortas.
Sistemas de automação utilizando protocolo IO-Link ou sinal 4-20 mA.

⚠ Considere outro se precisa de:

Fluidos que não sejam compatíveis com Aço Inoxidável 316L (1.4435).
Conexões de processo que não sigam o padrão Clamp DN50 (DIN 32676).
Pressões de processo que excedam 50 bar (limite de resistência mecânica).

APLICAÇÕES E USO

Monitoramento de pressão em tubulações sanitárias (alimentos/bebidas).
Processos CIP/SIP onde o sensor precisa suportar alta temperatura e lavagens.
Aplicações que exigem precisão em fluidos pastosos ou líquidos.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI2304 para Indústria Alimentícia -1 a 10 bar Clamp DN50, verifique estes pontos:

Escolha este modelo se

Seu processo exige montagem sanitária faceada, interface IO-Link para diagnóstico e conformidade com ambientes de lavagem rigorosa.

Busque alternativa se

Necessitar de uma faixa de medição superior a 10 bar ou conexão de processo diferente do padrão Clamp DN50.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-1...10 bar	Operação nominal de pressão e vácuo
Resistência à pressão	50 bar	Limite máximo antes de danos permanentes

Dados mecânicos
Conexão de processo	Clamp DN50 (2")	Padrão de acoplamento mecânico
Grau de proteção	IP67 / IP68 / IP69K	Resistência a meios ambientais
Materiais em contato	Aço inoxidável 316L (1.4435)	Compatibilidade química e sanitária

Dados elétricos
Sinais de saída	2 saídas digitais, 1 saída analógica (4-20mA)	Protocolo de interface
Interface	IO-Link	Conectividade digital
Conexão elétrica	M12, 4 pinos	Interface de alimentação e sinal

COMPATIBILIDADE

Comunicação

• IO-Link

• 4-20 mA

Conexões

Elétrica M12, 4 pinos, codificação A

Processo Clamp DN50 (2") DIN 32676

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes alimentícios (CIP/SIP)	✓	Materiais em contato (316L) e grau de proteção IP69K adequados.
Sistemas hidráulicos de alta pressão (> 50 bar)	✗	Excede o limite de resistência mecânica do sensor.
Integração via fieldbus (ex: PROFINET)	✓	Compatível via IO-Link com gateways apropriados.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI2304 para Indústria Alimentícia -1 a 10 bar Clamp DN50

Certifique-se de que a tubulação esteja despressurizada.
Verifique a integridade da vedação do Clamp DN50.
Insira o sensor alinhando a membrana frontal.
Aperte a abraçadeira Clamp conforme torque recomendado.
Conecte o cabo M12 de 4 pinos observando a codificação A.
Configure os parâmetros via display ou IO-Link conforme a aplicação.

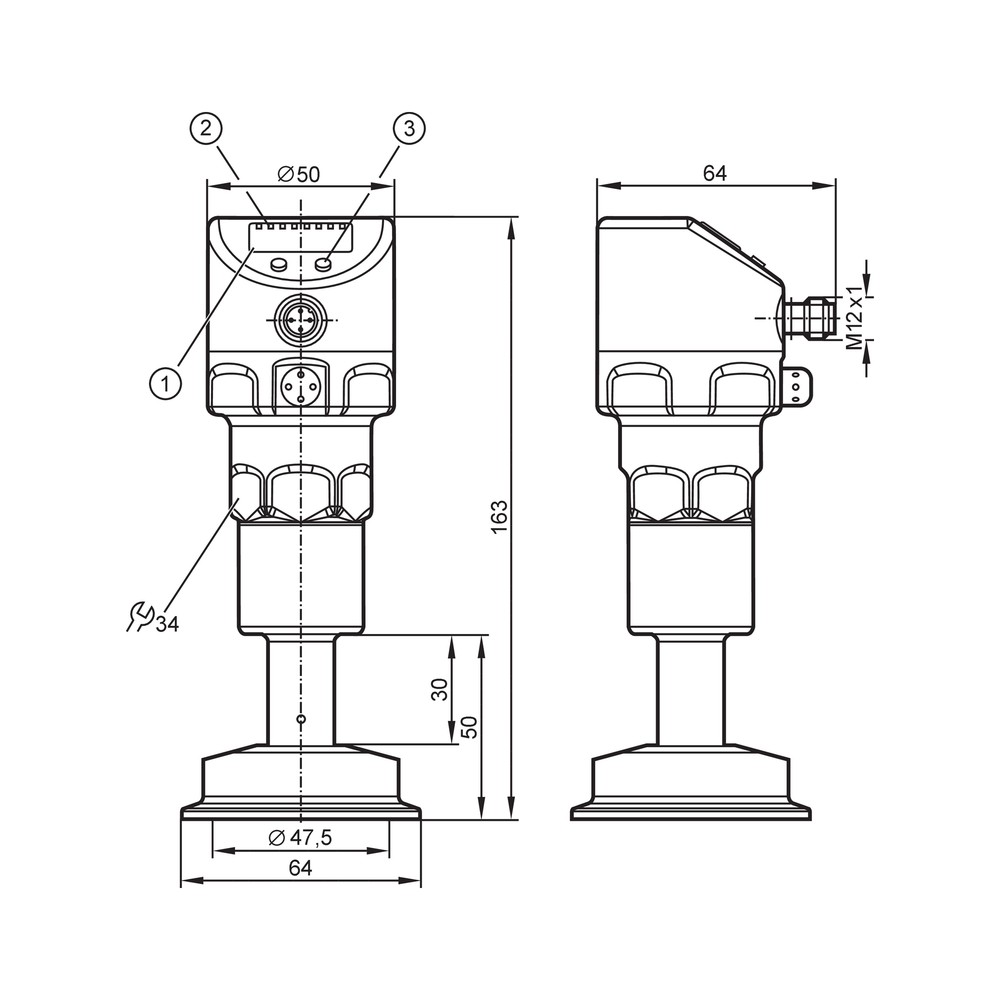

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Deriva ou erro na medição de pressão	Acúmulo de produto na membrana	Realizar limpeza conforme manual e verificar se a superfície está desobstruída.
Display apagado	Falha na alimentação elétrica	Verificar tensão de 18-32V DC no conector M12.
Sensor não retorna ao zero	Sobrecarga de pressão	Verificar se a pressão do processo excedeu o limite nominal de 50 bar.
Saídas analógicas não funcionam	Erro na parametrização IO-Link	Checar configuração via interface IO-Link ou botões locais.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico PI2304 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão IFM PI2304 e onde ele é utilizado?

O PI2304 é um sensor de pressão de montagem faceada projetado especificamente para a indústria alimentícia, com range de medição de -1 a 10 bar e conexão ao processo via Clamp DN50.

O que vem na embalagem deste sensor de pressão?

O produto acompanha o sensor e o manual de instruções integrado. Acessórios de fixação ou cabos de conexão M12 devem ser adquiridos separadamente conforme necessidade da instalação.

Para quais aplicações o sensor PI2304 NÃO é recomendado?

O sensor PI2304 não é indicado para aplicações com fluidos corrosivos que ataquem aço inoxidável 316L (1.4435) ou vedações PFA/PEI, nem para faixas de pressão que excedam o limite de sobrecarga de 50 bar.

Existem restrições de montagem ou fluidos para este sensor?

Não utilize este modelo em processos que operem fora da faixa de temperatura de -20 a 200 °C ou que possuam conexões mecânicas diferentes do padrão Clamp DN50 (DIN 32676).

O que pode estar causando a falta de sinal ou display desligado?

Se o display não acender, verifique a tensão de alimentação (20-32V DC para 2 fios, 18-32V DC para 3 fios) e a integridade da conexão M12 de 4 pinos.

Como diagnosticar leituras instáveis ou incorretas de pressão?

Valores de pressão fora do esperado geralmente indicam acúmulo de resíduos na face do sensor ou calibração incorreta; verifique se a superfície da membrana está limpa e íntegra.

Qual a vantagem de escolher o PI2304 frente a sensores de pressão comuns?

Este sensor possui IO-Link e saídas analógicas, oferecendo maior flexibilidade de diagnóstico e integração digital comparado a sensores puramente analógicos de mercado.

Devo escolher este sensor ou um sistema de medição com selo remoto?

O PI2304 é uma solução integrada faceada, enquanto sistemas externos exigem transmissores e selos diafragma separados; a escolha depende do espaço disponível e da exigência de higiene do processo.

Quais cuidados devo tomar ao instalar o sensor?

A instalação deve seguir o alinhamento da conexão Clamp DN50. Certifique-se de não aplicar torque excessivo sobre o invólucro plástico e siga o diagrama de pinagem M12 do fabricante.

Este sensor resiste a lavagens frequentes com alta pressão?

O PI2304 possui grau de proteção IP67, IP68 e IP69K, sendo adequado para ambientes com alta umidade e processos de higienização agressivos típicos da indústria alimentícia.

GLOSSÁRIO TÉCNICO

Montagem Faceada

Design onde a membrana do sensor fica nivelada com a tubulação, evitando acúmulo de resíduos. (Ref.: Tipo de montagem)

Clamp DN50

Conexão sanitária padronizada utilizada para garantir rápida desconexão e higiene em processos alimentícios. (Ref.: Conexão de processo)

IO-Link

Protocolo de comunicação digital ponto a ponto que permite parametrização e diagnóstico avançado. (Ref.: Interface de comunicação)

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água em alta temperatura. (Ref.: Grau de proteção)

NEOBEE

Fluido de enchimento interno de grau alimentício utilizado para transmissão de pressão. (Ref.: Fluido de enchimento)
