Sensor de Pressão IFM PI2205

Pré-visualizar: PI2205 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link -1 a 4 bar

PI2205 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link -1 a 4 bar

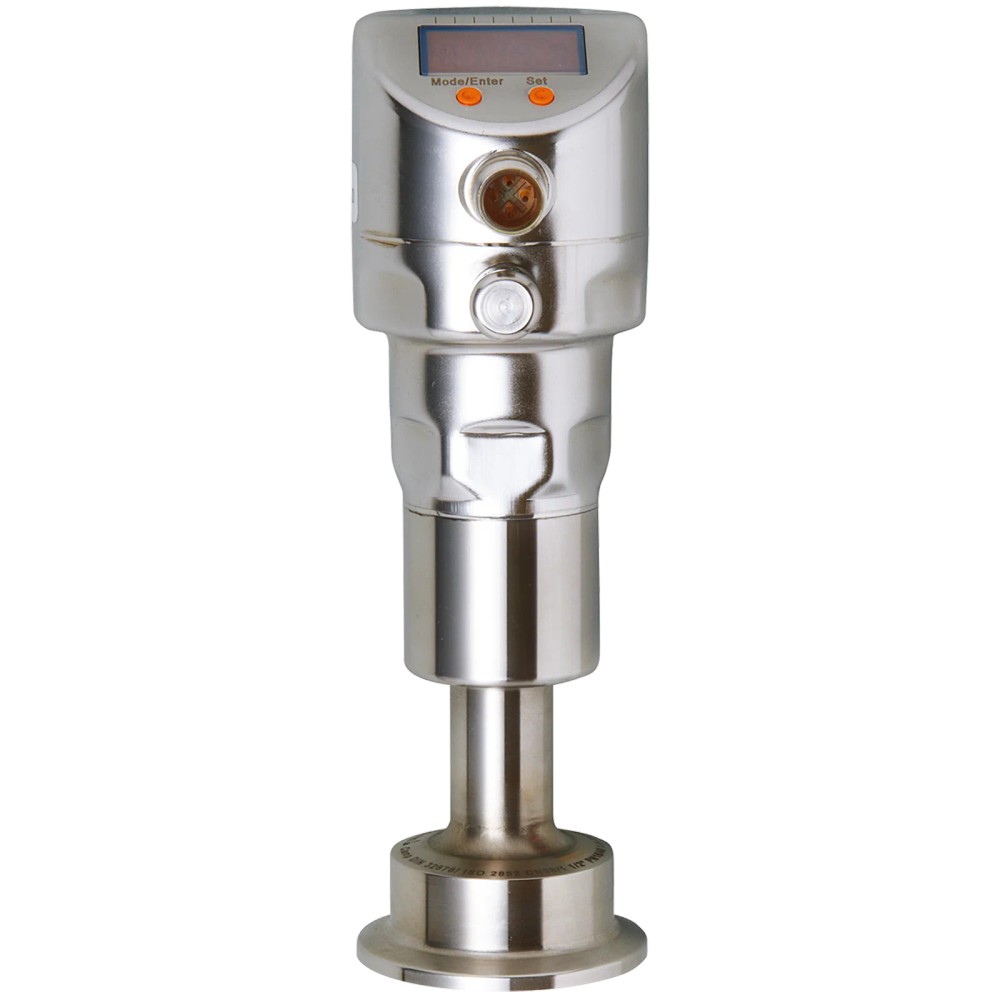

Imagem meramente ilustrativa

R$ 9.708,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2205
EAN: 4021179272490
NCM do produto: 90262090

Destaques do Produto Faixa -1 a 4 bar...mais

Fechar menu

Saiba mais sobre: "PI2205 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link -1 a 4 bar"

Destaques do Produto

Faixa

-1 a 4 bar

Processo

Clamp DN40 (1,5″), DIN 32676 (ISO 2852)

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Comunicação

IO-Link, revisão 1.0

Temperatura

-20 a 200 °C; para pressão abaixo de 0 bar, até 90 °C

Alimentação

18 a 32 V DC em 3 fios ou 20 a 32 V DC em 2 fios

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI2205 faceado frontalmente, com display e IO-Link, -1 a 4 bar

O IFM PI2205 é um sensor de pressão faceado frontalmente, com display, para medição de pressão relativa e vácuo. É especificado para montagem em aplicações da indústria alimentícia e de bebidas, com conexão sanitária Clamp DN40 (1,5″). Mede de -1 a 4 bar e oferece saídas de comutação, analógica de 4 a 20 mA e IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 4 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	Clamp DN40 (1,5″), DIN 32676 (ISO 2852)
Saídas	Comutação, analógica 4 a 20 mA e IO-Link
Temperatura de operação	-20 a 200 °C; abaixo de 0 bar, -20 a 90 °C
Grau de proteção	IP67, IP68 e IP69K
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)
Material do corpo	Aço inoxidável; construção também indicada com PBT, PEI e PFA
Dimensões	Diâmetro 50 mm; comprimento 163 mm
Alimentação	18 a 32 V DC em 3 fios; 20 a 32 V DC em 2 fios

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em processos da indústria alimentícia e de bebidas, quando a conexão requerida for Clamp DN40 (1,5″).
Aplicações dentro da faixa de -1 a 4 bar, com alimentação e temperatura dentro dos limites especificados.
Instalações que utilizem sinal de comutação, saída analógica 4 a 20 mA ou IO-Link, conforme configuração do sistema.

⚠ Considere outro se precisa de:

Aplicações cuja faixa de pressão exigida esteja fora de -1 a 4 bar.
Instalações que exijam uma conexão de processo diferente de Clamp DN40 (1,5″), sem adaptador ou solução mecânica validada para o processo.
Operação abaixo de 0 bar com temperatura superior a 90 °C.

APLICAÇÕES E USO

Aplicação explicitamente indicada: montagem faceada em processos da indústria alimentícia e de bebidas, com conexão Clamp DN40 (1,5″).
Medição de pressão relativa ou vácuo em processos com fluidos líquidos, gasosos, meios pastosos ou sólidos, conforme os meios listados na ficha; a adequação ao processo específico deve ser verificada pelo usuário.
Em condição de pressão abaixo de 0 bar, respeitar a faixa de temperatura especificada de -20 a 90 °C. A faixa geral indicada é de -20 a 200 °C.
Possibilidade de integração a sistemas que aceitem 4 a 20 mA, sinal de comutação ou IO-Link; validar a configuração elétrica e de comunicação no datasheet e no sistema receptor.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI2205 faceado frontalmente, com display e IO-Link, -1 a 4 bar, verifique estes pontos:

Escolha o PI2205 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 4 bar, montagem faceada, conexão Clamp DN40 (1,5″) e uma das opções de saída especificadas: comutação, 4 a 20 mA ou IO-Link.

Avalie outra configuração quando

A pressão necessária ultrapassar a faixa de medição, a conexão sanitária requerida não for Clamp DN40 (1,5″), ou a condição de vácuo envolver temperatura acima de 90 °C. Confirme no datasheet os requisitos completos de instalação e configuração.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI2205	Código do produto e SKU.
GTIN	4021179272490	Identificador comercial informado na ficha.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Configuração do sensor.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação descrita na ficha do produto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio listados nos dados do produto.

Faixa e pressão
Faixa de medição	-1 a 4 bar; -14,5 a 58 psi; -100 a 400 kPa	Faixa nominal indicada para medição.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão especificados.
Pressão de estouro	50 bar (725 psi / 5000 kPa)	Valor de pressão de estouro informado na ficha; não é faixa de operação.
Resistência à pressão	30 bar (435 psi / 3000 kPa)	Valor informado separadamente como resistência à pressão.

Dados elétricos
Tensão de operação, 2 fios	20 a 32 V DC	Faixa de alimentação especificada para ligação de 2 fios.
Tensão de operação, 3 fios	18 a 32 V DC	Faixa de alimentação especificada para ligação de 3 fios.
Tensão de operação máxima	32 V DC	Limite máximo indicado nos atributos do produto.
Função elétrica	PNP/NPN	Tipos de saída de comutação indicados.
Categoria de isolamento	III	Categoria informada na ficha.

Saídas e interfaces
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Tipos de sinal declarados para o sensor; configuração depende da aplicação.
Saída analógica	4 a 20 mA, invertível e de escala ajustável	Características da saída analógica informadas na ficha.
Quantidade de saídas	2	Número de saídas indicado nos dados do produto.
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.0	Revisão da interface indicada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.

Condições ambientais e proteção
Temperatura de operação	-20 a 200 °C	Faixa indicada para operação; para pressão abaixo de 0 bar, a ficha especifica -20 a 90 °C.
Temperatura para pressão abaixo de 0 bar	-20 a 90 °C	Limite específico indicado para operação abaixo de 0 bar.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados na ficha; observar condições de ensaio e instalação do fabricante.

Dados mecânicos e materiais
Tipo de montagem	Faceado frontalmente	Orientação de montagem indicada.
Conexão de processo	Conexão sanitária flangeada Clamp DN40 (1,5″), DIN 32676 (ISO 2852)	Interface mecânica de processo especificada.
Material do sensor	Aço inoxidável	Material indicado nos dados básicos do anúncio.
Materiais de construção	Aço inoxidável 316L, PBT, PEI e PFA	Materiais de construção listados nos dados do produto.
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)	Material especificado para contato com o fluido.
Acabamento	Polido	Acabamento informado nos dados básicos.
Dimensões	Diâmetro 50 mm; comprimento 163 mm	Dimensões informadas para o conjunto.
Peso	1072 g	Massa indicada nos atributos do produto.
Fluido de enchimento	NEOBEE, adequado para a indústria alimentícia conforme FDA	Descrição declarada na ficha do produto.
Contatos	Banhados a ouro	Característica especial indicada nos dados do produto.

Display e operação
Interface local	Display digital com botões Mode/Enter e Set	Elementos de visualização e operação indicados no anúncio.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0; tipo de transferência COM2 (38,4 kBaud).

• Sinal analógico de 4 a 20 mA, invertível e com escala ajustável.

• Sinal de comutação; função elétrica PNP/NPN.

Conexões

Elétrica Alimentação especificada de 18 a 32 V DC em ligação de 3 fios ou 20 a 32 V DC em ligação de 2 fios. O produto disponibiliza sinais de comutação, analógico e IO-Link; confira o esquema elétrico do fabricante para identificar os pinos e a configuração aplicável.

Processo Conexão sanitária flangeada Clamp DN40 (1,5″), conforme DIN 32676 (ISO 2852).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com conexão Clamp DN40 (1,5″) e medição entre -1 e 4 bar	✓	A conexão e a faixa correspondem às especificações do produto.
Sistema que recebe sinal analógico de 4 a 20 mA	✓	A saída analógica é especificada como 4 a 20 mA, invertível e com escala ajustável.
Rede que utiliza IO-Link revisão 1.0 e COM2 (38,4 kBaud)	✓	Essas características de comunicação estão indicadas para o sensor; verifique também os requisitos do mestre IO-Link.
Aplicação com temperatura abaixo de 0 bar superior a 90 °C	✗	A ficha limita a temperatura a -20 a 90 °C para operação abaixo de 0 bar.
Aplicação que exige faixa de medição além de -1 a 4 bar	✗	A faixa especificada do PI2205 é -1 a 4 bar.
Montagem que requer conexão de processo diferente de Clamp DN40 (1,5″)	✗	A conexão indicada para este modelo é Clamp DN40 (1,5″); não há outra conexão de processo especificada.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI2205 faceado frontalmente, com display e IO-Link, -1 a 4 bar

Confirme que a faixa de pressão, a temperatura do processo e o tipo de meio estão dentro das especificações do sensor.
Verifique que a conexão de processo disponível é Clamp DN40 (1,5″), conforme DIN 32676 (ISO 2852), e confira a compatibilidade mecânica com a instalação.
Planeje a montagem faceada conforme o desenho dimensional e as orientações do fabricante.
Conecte a alimentação respeitando a faixa especificada para a configuração de 2 ou 3 fios.
Ligue a saída requerida — comutação, 4 a 20 mA ou IO-Link — conforme o esquema elétrico do datasheet e os requisitos do equipamento receptor.
Configure e verifique a medição e os sinais no sistema antes de colocar o processo em operação; siga as instruções completas do fabricante.

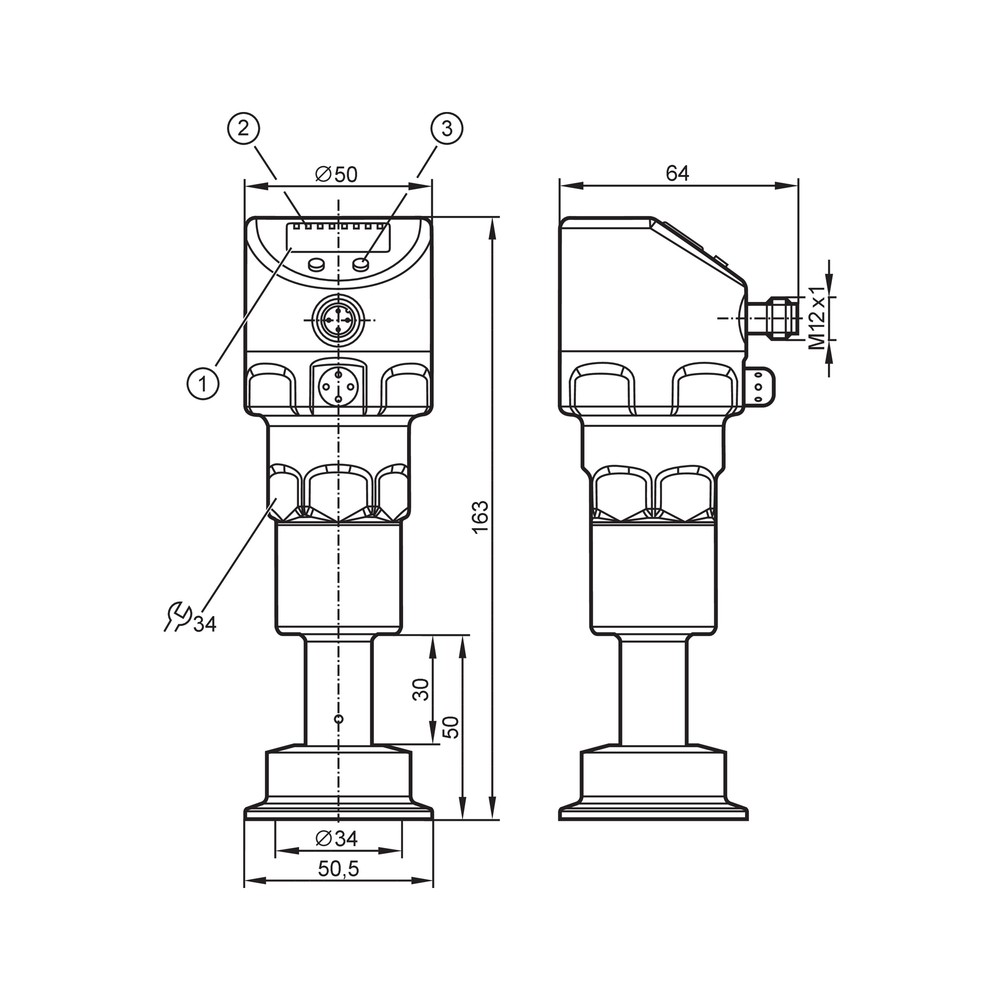

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor indicado não corresponde à pressão esperada.	Condição de processo fora da faixa de medição, ligação de processo inadequada ou configuração de saída incompatível com o sistema receptor.	Compare a pressão real com a faixa de -1 a 4 bar, confira a conexão Clamp e verifique no datasheet a configuração de saída e os parâmetros do sensor.
O sinal analógico permanece ausente ou não varia no controlador.	Alimentação, ligação de 2 ou 3 fios ou configuração da entrada do equipamento receptor incompatível com a saída utilizada.	Meça a alimentação e confirme que está dentro da faixa correspondente à ligação; confira o esquema elétrico e se a entrada está preparada para sinal de 4 a 20 mA.
A comunicação IO-Link não é estabelecida.	Mestre ou configuração de comunicação incompatível, ou conexão elétrica incorreta.	Confirme que o mestre suporta IO-Link revisão 1.0 e COM2 (38,4 kBaud), e compare as ligações com o esquema do fabricante.
O sensor apresenta falha ou leitura instável em condição de vácuo aquecida.	Temperatura de processo acima do limite especificado para pressão abaixo de 0 bar.	Verifique simultaneamente a pressão e a temperatura no ponto de instalação; para operação abaixo de 0 bar, compare com o limite de -20 a 90 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI2205 em português (Datasheet) Desenho em escala PI2205 (Desenho Dimensional) Página oficial do produto PI2205; consulte os recursos técnicos disponíveis (Manual)

PERGUNTAS FREQUENTES

O que é o PI2205 e para quem ele serve?

É um sensor de pressão faceado frontalmente, com display, indicado para aplicações da indústria alimentícia e de bebidas. Mede pressão relativa e vácuo e dispõe de sinais de comutação, analógico e IO-Link.

Qual conexão de processo e faixa de pressão ele utiliza?

A conexão é Clamp DN40 (1,5″), DIN 32676 (ISO 2852), e a faixa de medição é de -1 a 4 bar. Confirme que ambos correspondem ao processo antes da seleção.

O que acompanha o produto?

A ficha fornecida não informa acessórios inclusos; por isso, não é possível confirmar itens adicionais na embalagem. Consulte o fornecedor para confirmar o conteúdo do fornecimento.

Ele serve para qualquer faixa de pressão ou conexão sanitária?

Não: a faixa especificada é de -1 a 4 bar e a conexão indicada é Clamp DN40 (1,5″). Para outros requisitos, verifique um modelo ou uma configuração cuja ficha corresponda ao processo.

Posso usar o sensor em vácuo com temperatura de 150 °C?

Não conforme a faixa indicada para pressão abaixo de 0 bar: nesse caso, a temperatura especificada é de -20 a 90 °C. A faixa geral de -20 a 200 °C não se aplica à condição abaixo de 0 bar.

O display acende, mas o controlador não recebe sinal. O que devo verificar?

Verifique primeiro se o controlador está ligado à saída utilizada e se a entrada aceita o tipo de sinal configurado. Depois, confira a alimentação e o esquema elétrico do fabricante.

A leitura de 4 a 20 mA não corresponde ao esperado: devo trocar o sensor?

Antes de substituir, confirme se a saída analógica está selecionada e se a escala ajustável e a inversão estão configuradas de acordo com o sistema receptor. Verifique também a ligação elétrica e as condições de pressão.

É melhor escolher o PI2205 ou um sensor com outra faixa?

Escolha o PI2205 se a aplicação estiver entre -1 e 4 bar e utilizar Clamp DN40 (1,5″). Se a faixa ou a conexão requerida for diferente, selecione um produto cuja ficha atenda a esses requisitos.

O que devo conferir antes de instalar o sensor?

Confira conexão Clamp, faixa de pressão, temperatura e tipo de saída exigido pelo sistema. Faça a ligação conforme o esquema do datasheet e respeite a faixa de alimentação correspondente à ligação de 2 ou 3 fios.

Como identificar os pinos e a ligação correta?

Consulte o esquema elétrico na folha de dados oficial do PI2205 antes de conectar. A ficha resumida não detalha a pinagem; não deduza os pinos apenas pelo tipo de saída.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital indicada para configuração e transmissão de dados entre o sensor e um mestre compatível. (Ref.: revisão 1.0; COM2, 38,4 kBaud)

Clamp DN40

Conexão sanitária de processo indicada para montagem do sensor na linha. (Ref.: DN40, 1,5″; DIN 32676 (ISO 2852))

Pressão relativa

Medição de pressão referenciada à pressão atmosférica, conforme a classificação indicada na ficha do produto. (Ref.: tipo de pressão: pressão relativa)

Sinal analógico 4 a 20 mA

Saída de corrente utilizada para transmitir a medição ao sistema receptor; a ficha informa que é invertível e tem escala ajustável. (Ref.: 4 a 20 mA)

Grau de proteção IP

Classificação declarada para a proteção do invólucro, sujeita às condições e métodos de ensaio aplicáveis. (Ref.: IP67, IP68 e IP69K)
