Sensor de Pressão IFM PI2204 - IO-Link e Display

Pré-visualizar: PI2204 IFM - Sensor de Pressão ifm Indústria Alimentícia Display, IO-Link, -1 a 10 bar

PI2204 IFM - Sensor de Pressão ifm Indústria Alimentícia Display, IO-Link, -1 a 10 bar

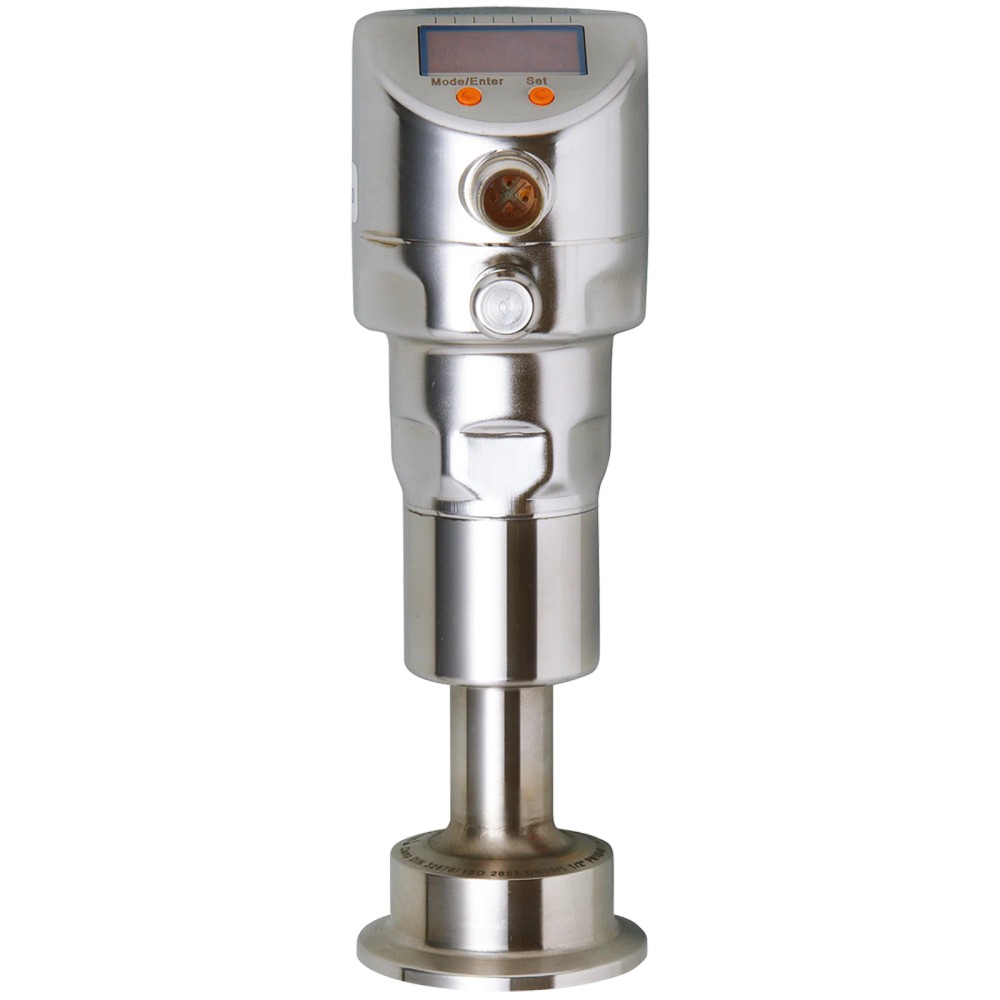

Imagem meramente ilustrativa

R$ 9.708,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI2204
EAN: 4021179272483
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PI2204 IFM - Sensor de Pressão ifm Indústria Alimentícia Display, IO-Link, -1 a 10 bar"

Destaques do Produto

Faixa de pressão

-1...10 bar

Conexão de processo

Clamp DN40 (1,5") DIN 32676 (ISO 2852)

Comunicação

IO-Link, revisão 1.0; modo SIO disponível

Saída analógica

4...20 mA, invertível e de escala ajustável

Alimentação

20...32 V DC em 2 fios ou 18...32 V DC em 3 fios

Temperatura do fluido

-20...200 °C, com limite indicado de -20...90 °C para pressão abaixo de 0 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PI2204 IFM - Sensor de Pressão ifm Indústria Alimentícia Display, IO-Link, -1 a 10 bar

O PI2204 é um sensor de pressão faceado frontalmente, com display, destinado à medição de pressão relativa e vácuo. Foi projetado para montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 10 bar e oferece saídas de comutação, analógica de 4...20 mA e comunicação IO-Link. Sua conexão de processo é Clamp DN40 (1,5") e o grau de proteção informado é IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1...10 bar; -14,5...145 psi; -0,1...1 MPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	Clamp DN40 (1,5") DIN 32676 (ISO 2852)
Sinais de saída	Comutação, analógico 4...20 mA e IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Alimentação	20...32 V DC em 2 fios; 18...32 V DC em 3 fios
Temperatura do fluido	-20...200 °C; de -20...90 °C para pressão abaixo de 0 bar
Grau de proteção	IP67, IP68 e IP69K
Materiais em contato com o fluido	Aço inoxidável 316L
Dimensões	Ø 50 mm; comprimento 163 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de pressão relativa ou vácuo em que a faixa necessária esteja dentro de -1...10 bar.
Montagem faceada em aplicações da indústria alimentícia e de bebidas com conexão Clamp DN40 (1,5") DIN 32676 (ISO 2852).
Instalações que utilizem IO-Link, saída de comutação ou sinal analógico de 4...20 mA, conforme configuração e ligação adotadas.
Processos cuja temperatura do fluido e condições de pressão respeitem os limites especificados na ficha.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de -1...10 bar.
Instalações com conexão de processo diferente de Clamp DN40, quando não houver adaptação mecânica validada para o sistema.
Aplicações que excedam os limites de temperatura do fluido ou as condições especificadas para pressão abaixo de 0 bar.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: montagem faceada em processos da indústria alimentícia e de bebidas, com conexão Clamp DN40 (1,5") DIN 32676 (ISO 2852).
Medição de pressão relativa ou vácuo dentro da faixa indicada de -1...10 bar; a ficha também lista meios pastosos e sólidos, além de fluidos líquidos e gasosos.
Uso em processos com temperatura do fluido de -20...200 °C, observando que para pressão abaixo de 0 bar o limite indicado é -20...90 °C e que a temperatura ambiente permitida varia conforme a temperatura do fluido.
Possibilidade de integração a sistemas com IO-Link, entradas analógicas de 4...20 mA ou entradas de comutação, desde que alimentação, ligação e configuração correspondam aos dados técnicos.
A ficha não especifica condições particulares de instalação para cada meio nem certificação sanitária além das informações listadas; valide a adequação do processo e a documentação do fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o PI2204 IFM - Sensor de Pressão ifm Indústria Alimentícia Display, IO-Link, -1 a 10 bar, verifique estes pontos:

Escolha o PI2204 quando

A aplicação exigir montagem faceada, conexão de processo Clamp DN40 (1,5") DIN 32676 (ISO 2852), medição de -1...10 bar e uma ou mais das interfaces de saída informadas: comutação, 4...20 mA ou IO-Link.

Avalie outra configuração quando

A faixa de pressão requerida ultrapassar -1...10 bar, a conexão de processo não corresponder ao Clamp DN40 ou as condições de temperatura excederem os limites declarados. Confirme também a alimentação e a interface elétrica exigidas pelo sistema antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão faceado frontalmente e com display ifm PI2204	Identificação do modelo conforme os dados do produto.
SKU / Part Number	PI2204	Código para identificação e seleção do produto.
GTIN	4021179272483	Identificador comercial informado na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Categoria	Sensor de pressão	Classificação do produto.
Aplicação declarada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação descrita na ficha do fabricante.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio informados nos dados técnicos; verificar compatibilidade do processo e condições de operação.
Tipo de pressão	Pressão relativa e vácuo	Grandezas de pressão indicadas para o sensor.

Faixa de medição e pontos de ajuste
Alcance de medição	-1...10 bar / -14,5...145 psi / -0,1...1 MPa	Faixa nominal de medição informada pelo fabricante.
Ponto de comutação SP	-0,98...10 bar / -14,2...145 psi / -0,098...1 MPa	Faixa de ajuste do ponto de comutação.
Ponto de comutação e retorno rP	-1...9,98 bar / -14,5...144,7 psi / -0,1...0,998 MPa	Faixa de ajuste informada para o ponto de retorno.
Ponto inicial do sinal analógico	-1...7,5 bar / -14,5...108,7 psi / -0,1...0,75 MPa	Intervalo de configuração do início da escala analógica.
Ponto final do sinal analógico	1,5...10 bar / 21,8...145 psi / 0,15...1 MPa	Intervalo de configuração do final da escala analógica.
Unidades do display	bar; psi; MPa; % da amplitude	Unidades selecionáveis indicadas para exibição.

Precisão e desvios
Repetibilidade	< ± 0,1 %	Informada para variações de temperatura < 10 K e turn down 1:1.
Desvio de histerese	< ± 0,15 %	Valor informado para turn down 1:1.
Desvio de linearidade	< ± 0,15 %	Valor informado para turn down 1:1.
Desvio de características	< ± 0,2 %	Turn down 1:1; inclui linearidade, histerese e repetibilidade; ajuste do ponto limite conforme DIN EN IEC 62828-1.
Precisão do ponto de ajuste	< ± 0,2 %	Valor informado para turn down 1:1.
Estabilidade ao longo do tempo	< ± 0,1 %	Valor por ano, para turn down 1:1.
Coeficiente de temperatura da amplitude	< ± 0,15 % / 10 K	Condição informada para 0...200 °C.
Coeficiente de temperatura do ponto zero	< ± 0,2 % / 10 K	Condição informada para 0...200 °C.
Estabilização do ponto zero	0,15 % em IO-Link e saída analógica; 0,2 % em display e saída de comutação	Valores apresentados por função de saída.

Dados elétricos e alimentação
Tensão de operação em 2 fios	20...32 V DC	Faixa de alimentação especificada para ligação de 2 fios.
Tensão de operação em 3 fios	18...32 V DC	Faixa de alimentação especificada para ligação de 3 fios.
Consumo de corrente em 2 fios	3,6...21 mA	Faixa de consumo indicada para ligação de 2 fios.
Consumo de corrente em 3 fios	< 45 mA	Limite informado para ligação de 3 fios.
Carga máxima em 2 fios	300 Ω	Limite de carga para a configuração de 2 fios.
Carga máxima em 3 fios	(Ub - 10 V) / 20 mA	Expressão indicada pelo fabricante para a carga máxima em 3 fios.
Classe de proteção elétrica	III	Classe informada na ficha técnica.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Condição de ensaio indicada na ficha.
Proteções elétricas	Proteção contra sobrecarga, curto-circuito e inversão de polaridade	Recursos de proteção declarados; a proteção contra curto-circuito é por impulso.

Entradas/saídas e sinais
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link	Sinais configuráveis indicados na ficha.
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Função elétrica	PNP/NPN	Função indicada para a configuração elétrica.
Saída analógica	4...20 mA, invertível e de escala ajustável	Tipo e possibilidades de configuração do sinal analógico.
Saídas de comutação	Abertura/fechamento, parametrizável	Comportamento de saída indicado nos dados técnicos.
Frequência de comutação DC em 3 fios	125 Hz	Frequência especificada para a saída de comutação em 3 fios.
Corrente máxima constante da saída de comutação DC em 3 fios	250 mA	Limite de corrente informado para a saída.
Queda de tensão máxima da saída de comutação DC em 3 fios	2 V	Valor máximo informado para a saída.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação digital indicada pelo fabricante.
Revisão IO-Link	1.0	Revisão declarada na ficha.
Padrão SDCI	IO-Link Communication Specification, Version 1.0, January 2009, Ordner No: 10.002	Referência de especificação informada pelo fabricante.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência indicados.
DeviceID	157	Identificador de dispositivo informado.
Modo SIO	Sim	A ficha declara disponibilidade do modo SIO.
Classe de master port exigida	A	Requisito indicado para a porta master IO-Link.
Watchdog integrado	Sim	Recurso declarado nos dados técnicos.

Tempos de reação e amortecimento
Tempo de resposta de passo da saída analógica em 2 fios	45 ms	Tempo especificado para ligação de 2 fios.
Tempo de resposta de passo da saída analógica em 3 fios	7 ms	Tempo especificado para ligação de 3 fios.
Tempo mínimo de resposta da saída de comutação dAP em 3 fios	3 ms	Valor mínimo informado para a saída de comutação.
Retardo de prontidão em 2 fios	1 s	Tempo informado após a energização para a configuração de 2 fios.
Retardo de prontidão em 3 fios	0,5 s	Tempo informado após a energização para a configuração de 3 fios.
Amortecimento do valor de processo dAP	0...30 s	Intervalo ajustável indicado para amortecimento do valor de processo.
Amortecimento da saída analógica dAA	0,01...99,99 s	Intervalo ajustável indicado para amortecimento da saída analógica.

Condições de processo e ambientais
Temperatura do fluido	-20...200 °C; -20...90 °C para pressão abaixo de 0 bar	Limites de temperatura do fluido declarados na ficha.
Temperatura ambiente	-25...80 °C com temperatura do fluido ≤ 160 °C; -25...65 °C com temperatura do fluido ≤ 200 °C	Condições combinadas de temperatura ambiente e do fluido.
Temperatura de armazenamento	-25...100 °C	Intervalo de armazenamento informado.
Grau de proteção	IP67, IP68 e IP69K	Classes de proteção declaradas; observar as condições de ensaio e instalação do fabricante.
Resistência à pressão	50 bar / 725 psi / 5 MPa	Valor especificado como resistência à pressão.
Pressão mínima de ruptura	100 bar / 1450 psi / 10 MPa	Valor mínimo de pressão de ruptura informado; não representa faixa de operação.
Ciclos de pressão mínimos	10 milhões	Quantidade mínima declarada na ficha.
Resistência a choques	DIN EN 60068-2-27 (50 g, 11 ms)	Norma e condição de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6 (20 g, 10...2000 Hz)	Norma e condição de ensaio informadas.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC declaradas.

Dados mecânicos e materiais
Tipo de montagem	Faceado frontalmente	Configuração de montagem informada.
Conexão de processo	Clamp DN40 (1,5") DIN 32676 (ISO 2852)	Interface mecânica de processo especificada.
Diâmetro	50 mm	Dimensão informada para o invólucro.
Comprimento	163 mm	Dimensão informada para o produto.
Diâmetro da membrana	34 mm	Dimensão da membrana de medição informada.
Invólucro	Cilíndrico	Formato informado nos dados técnicos.
Materiais de construção	Aço inoxidável 316L, PBT, PEI e PFA	Materiais declarados para a construção do produto.
Material em contato com o fluido	1.4435 (aço inoxidável 316L)	Material indicado para as partes em contato com o fluido.
Acabamento	Polido	Acabamento declarado no anúncio.
Característica superficial	Ra < 0,38 µm	Rugosidade superficial declarada.
Contatos	Banhados a ouro	Característica especial informada para os contatos.
Fluido de enchimento para transmissão de pressão	NEOBEE, adequado para a indústria alimentícia conforme FDA	Fluido declarado pelo fabricante para transmissão da pressão.
Peso	1053 g	Peso informado no dataset do produto.

Displays e elementos de operação
Display	Display digital com botões Mode/Enter e Set	Interface local de operação descrita no anúncio.
Exibição	Display de funções e medição alfanumérico, 4 dígitos	Formato de exibição informado na ficha.
Unidade do display	LED verde	Cor indicada para a unidade exibida.
Status de chaveamento	LED amarelo	Indicação visual de status informada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0, transferência COM2 (38,4 kBaud); requer classe de master port A.

• Modo SIO disponível.

• Saída analógica de 4...20 mA, invertível e com escala ajustável.

• Saídas de comutação configuráveis; função elétrica PNP/NPN.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 20...32 V DC em ligação de 2 fios ou 18...32 V DC em ligação de 3 fios. A ficha informa função elétrica PNP/NPN; confirme o esquema de ligação do fabricante para a configuração utilizada.

Processo Conexão sanitária Clamp DN40 (1,5") DIN 32676 (ISO 2852). Compatibilidade mecânica com o processo depende de a conexão correspondente estar presente na instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com porta master IO-Link classe A e comunicação IO-Link revisão 1.0.	✓	A ficha informa IO-Link revisão 1.0 e classe de master port exigida A.
Controlador que receba sinal analógico de corrente de 4...20 mA.	✓	O sensor dispõe de uma saída analógica 4...20 mA, invertível e de escala ajustável.
Entrada de controle que utilize sinal de comutação PNP ou NPN.	✓	A função elétrica indicada é PNP/NPN; devem ser observadas a configuração e a ligação descritas pelo fabricante.
Instalação com conexão de processo Clamp DN40 (1,5") DIN 32676 (ISO 2852).	✓	Essa é a conexão de processo especificada para o PI2204.
Processo que exija medição acima de 10 bar ou abaixo de -1 bar.	✗	A faixa de medição informada é -1...10 bar.
Montagem direta em conexão de processo diferente de Clamp DN40, sem adaptação validada.	✗	A conexão especificada é Clamp DN40; a ficha não confirma compatibilidade mecânica direta com outros tipos de conexão.

INSTALAÇÃO

Como instalar o PI2204 IFM - Sensor de Pressão ifm Indústria Alimentícia Display, IO-Link, -1 a 10 bar

Confirme que a aplicação requer medição de pressão relativa ou vácuo dentro da faixa especificada e respeita os limites de temperatura.
Verifique se a conexão de processo da instalação é Clamp DN40 (1,5") DIN 32676 (ISO 2852) e se a montagem faceada é adequada ao ponto de medição.
Consulte o desenho dimensional para conferir espaço de montagem, orientação e dimensões do sensor antes da instalação.
Instale a conexão de processo com os componentes compatíveis com a instalação; a ficha fornecida não especifica torque de aperto nem acessórios de vedação.
Conecte o M12 codificado A conforme o esquema elétrico oficial, selecionando a configuração de 2 ou 3 fios e respeitando a respectiva faixa de alimentação.
Configure a saída requerida — IO-Link, 4...20 mA ou comutação — e confirme a leitura e o estado de chaveamento durante a colocação em operação.

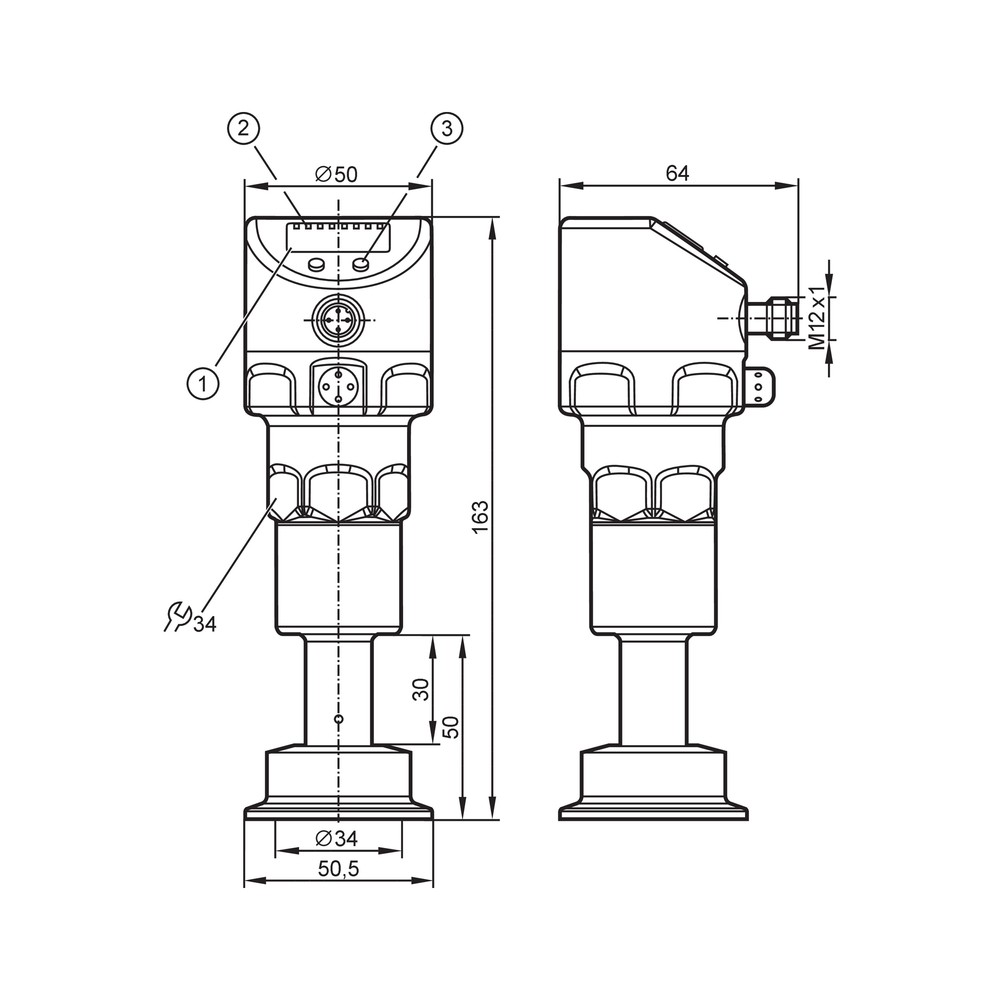

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou não apresenta leitura.	Alimentação fora da faixa especificada, ligação incorreta ou conexão M12 mal acoplada.	Meça a tensão no conector e compare com a configuração: 20...32 V DC em 2 fios ou 18...32 V DC em 3 fios; confira também a conexão M12 e o esquema do fabricante.
O sinal analógico permanece fora da faixa esperada ou não acompanha a pressão.	Escala analógica configurada de forma diferente da esperada, ligação inadequada ou carga acima do limite permitido.	Confira a configuração dos pontos inicial e final, a ligação de 2 ou 3 fios e a carga conectada, respeitando os limites indicados na ficha.
O controlador não reconhece o sensor via IO-Link.	Porta master incompatível com a classe exigida, parâmetros de comunicação não correspondentes ou ligação elétrica incorreta.	Confirme que a porta é classe A, que o master suporta IO-Link revisão 1.0 e COM2 (38,4 kBaud), e valide a ligação conforme o fabricante.
A saída de comutação não muda no ponto esperado.	Pontos SP/rP ou função de abertura/fechamento configurados de forma diferente da aplicação, ou pressão fora da faixa configurável.	Leia os parâmetros de SP e rP, confira o modo de saída configurado e compare a pressão aplicada com as faixas de ajuste informadas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do PI2204 em português (Datasheet) Desenho em escala do PI2204 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI2204 e para que tipo de processo ele serve?

É um sensor de pressão faceado frontalmente com display, destinado à medição de pressão relativa e vácuo. A aplicação declarada é montagem faceada na indústria alimentícia e de bebidas.

O PI2204 funciona com IO-Link e também fornece sinal analógico?

Sim. A ficha informa IO-Link revisão 1.0 e uma saída analógica de 4...20 mA, além de saídas de comutação.

O sensor acompanha cabo, conexão Clamp ou acessórios de instalação?

A ficha fornecida não lista acessórios inclusos; por isso, não é possível confirmar o fornecimento de cabo, conexão Clamp ou outros itens além do sensor.

Ele pode ser instalado em uma linha com conexão diferente de Clamp DN40?

A conexão de processo especificada é Clamp DN40 (1,5") DIN 32676 (ISO 2852). A ficha não confirma compatibilidade mecânica direta com outros tipos de conexão.

Posso usar o PI2204 se a pressão do processo passar de 10 bar?

Não para medição acima da faixa especificada: o alcance de medição termina em 10 bar. A resistência à pressão informada não deve ser interpretada como faixa de medição.

O PI2204 pode medir pressão com temperatura do fluido de 200 °C quando o processo está em vácuo?

A ficha limita o fluido a -20...90 °C quando a pressão está abaixo de 0 bar. Portanto, 200 °C não está dentro da condição especificada para essa situação.

O display acende, mas o controlador não recebe o sinal; o que devo verificar?

Verifique primeiro a saída selecionada, a ligação elétrica e a configuração de 2 ou 3 fios. Para IO-Link, confirme também a compatibilidade da porta master classe A e a configuração de comunicação.

A leitura oscila ou o ponto de comutação parece incorreto: devo trocar o sensor?

Antes de substituir, confira os parâmetros de amortecimento dAP e dAA, os pontos SP/rP e a pressão aplicada. Verifique também se a faixa e as condições de temperatura do processo estão dentro das especificações.

Como escolho entre IO-Link e a saída de 4...20 mA neste modelo?

Escolha conforme a interface disponível no controlador e a arquitetura do sistema. O PI2204 informa IO-Link, modo SIO e saída analógica 4...20 mA; confirme a configuração e a ligação necessárias para a opção utilizada.

Que cuidados devo tomar antes de instalar o sensor?

Confirme a conexão Clamp DN40, o espaço conforme o desenho dimensional e os limites de pressão e temperatura. Faça a ligação M12 conforme o esquema elétrico do fabricante e respeite a alimentação correspondente à configuração de fios.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.0; COM2, 38,4 kBaud; classe de porta A.)

Clamp DN40

Conexão de processo sanitária especificada para a montagem mecânica do sensor. (Ref.: Clamp DN40 (1,5") DIN 32676 (ISO 2852).)

Saída 4...20 mA

Sinal analógico de corrente cuja escala pode ser ajustada e invertida conforme a configuração do sensor. (Ref.: 4...20 mA; carga máxima conforme ligação de 2 ou 3 fios.)

SP e rP

Parâmetros relacionados ao ponto de comutação e ao ponto de retorno da saída. (Ref.: faixas SP e rP informadas nos dados técnicos.)

IP69K

Grau de proteção indicado na ficha para o invólucro; a aplicação deve respeitar as condições de instalação e ensaio do fabricante. (Ref.: IP67, IP68 e IP69K.)

Ligações relacionadas com "PI2204 IFM - Sensor de Pressão ifm Indústria Alimentícia Display, IO-Link, -1 a 10 bar"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PI2204 IFM - Sensor de Pressão ifm Indústria Alimentícia Display, IO-Link, -1 a 10 bar"

Para avaliar, preencha:

Ligações relacionadas com
