Sensor de Pressão IFM PI1808 - Display e IO-Link

Pré-visualizar: PI1808 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link -12,4 a 250 mbar

PI1808 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link -12,4 a 250 mbar

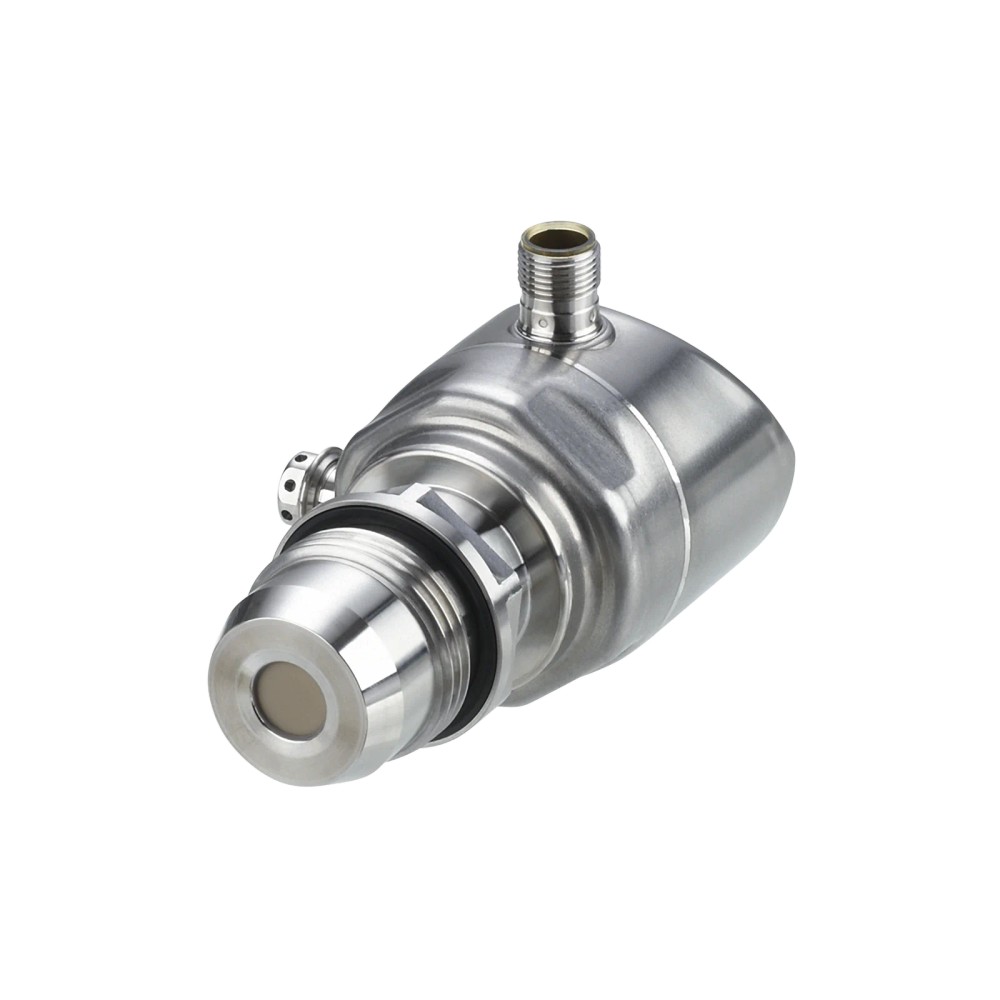

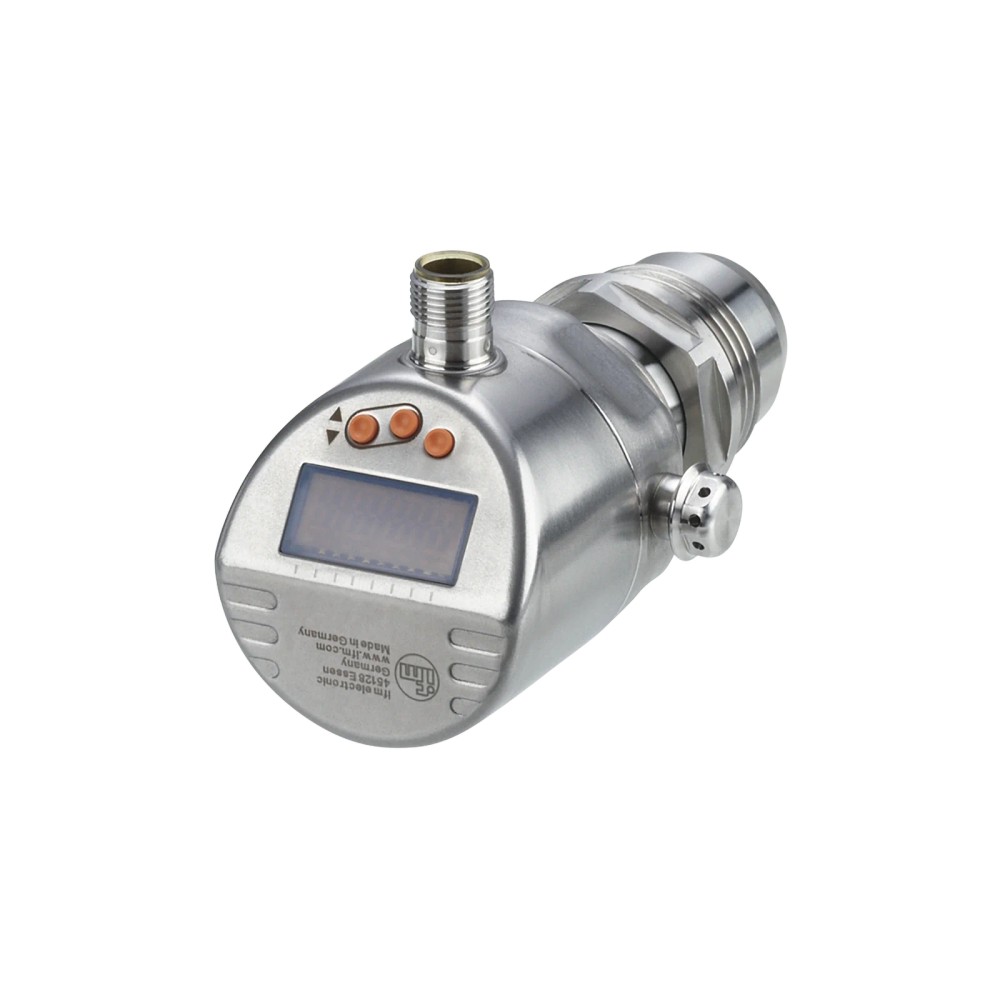

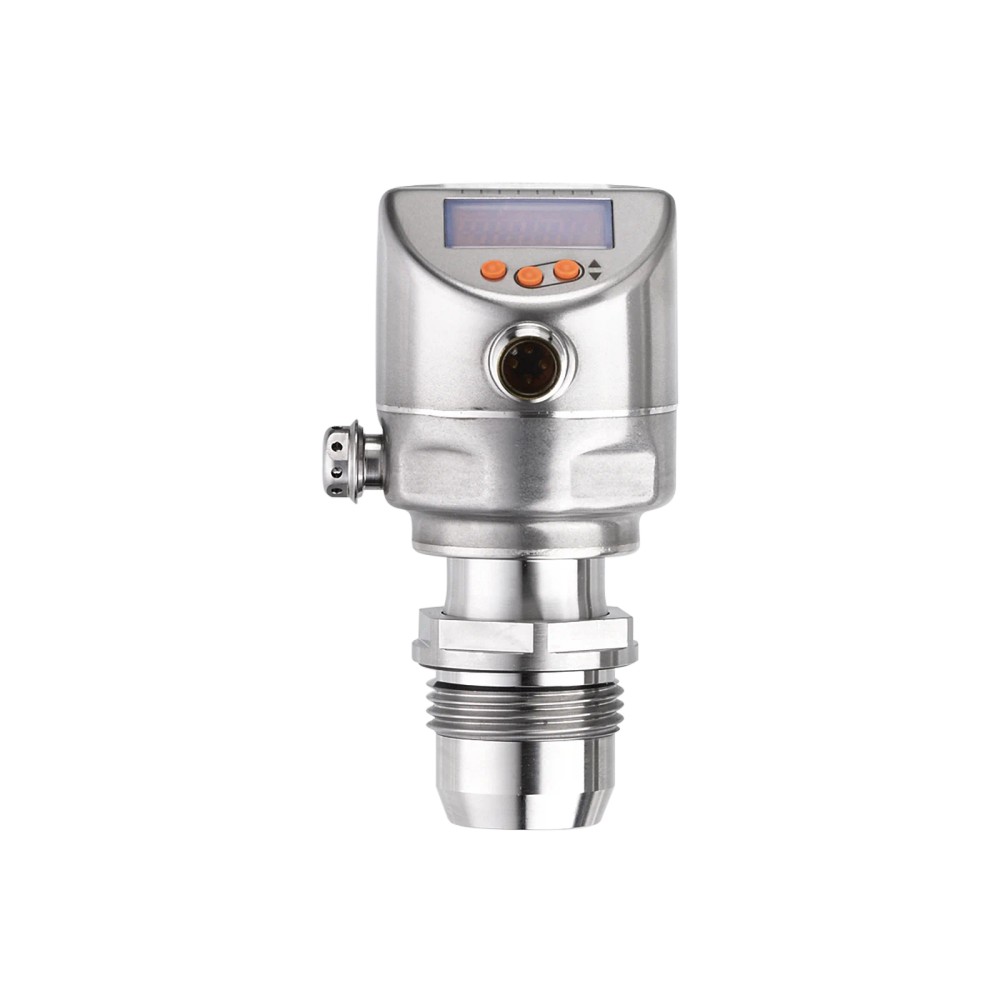

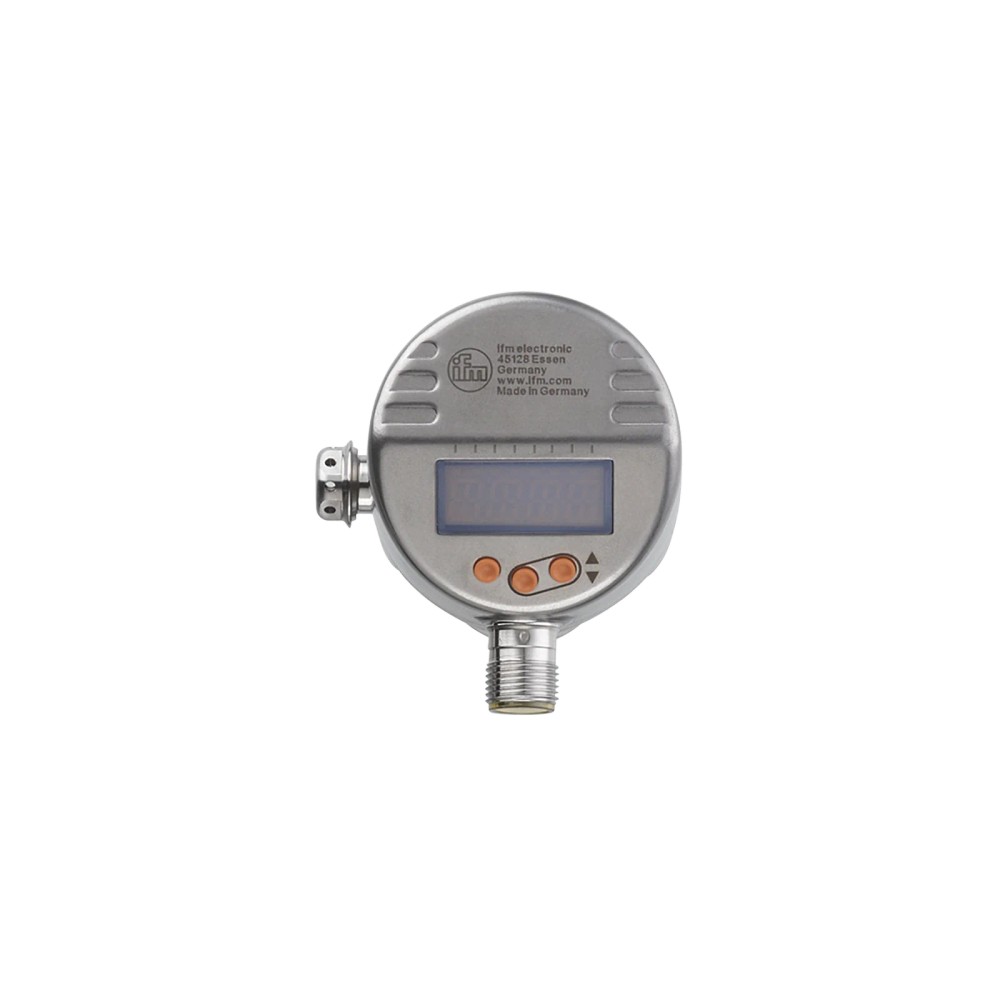

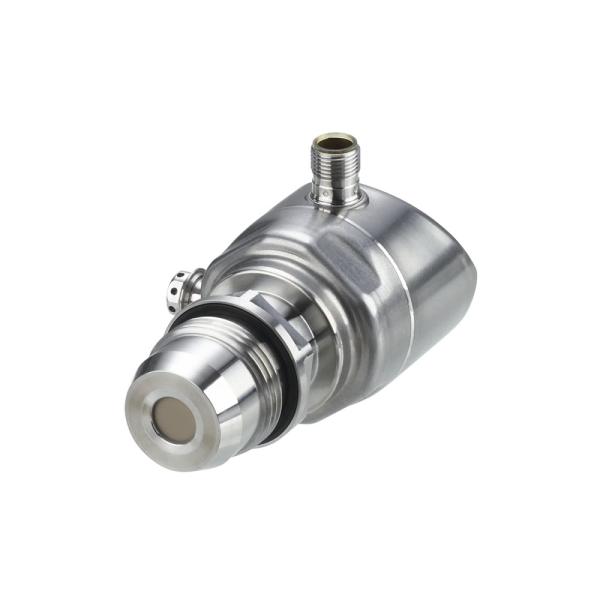

Imagem meramente ilustrativa

R$ 7.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1808
EAN: 4021179319546
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PI1808 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link -12,4 a 250 mbar"

Destaques do Produto

Faixa de medição

-12,4 a 250 mbar

Conexão de processo

G 1 externa com cone de vedação

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Interface digital

IO-Link versão 1.1, COM2, 38,4 kBaud

Temperatura do fluido

-25 a 150 °C

Montagem

Faceada frontalmente

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PI1808 com display e IO-Link, -12,4 a 250 mbar

O ifm PI1808 é um sensor de pressão faceado frontalmente, com display, destinado à medição de pressão relativa e vácuo. Foi projetado para montagem faceada em aplicações da indústria alimentícia e de bebidas, com meios pastosos, sólidos, líquidos e gasosos. Mede de -12,4 a 250 mbar e oferece saídas de comutação, saída analógica de 4 a 20 mA configurável e comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-12,4 a 250 mbar
Tipo de pressão	Pressão relativa e vácuo
Saídas	2 digitais e 1 analógica; sinal analógico de 4 a 20 mA, invertível e de escala ajustável
Comunicação	IO-Link, COM2, 38,4 kBaud, versão 1.1
Conexão de processo	G 1, rosca externa com cone de vedação
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP67, IP68 e IP69K
Materiais em contato com o fluido	Célula de medição em cerâmica 99,9% Al2O3; conexão em aço inoxidável 1.4435/316L; vedação PTFE
Dimensões	Diâmetro 50 mm; comprimento 106 mm
Alimentação	18 a 30 V DC em operação a 3 fios; 20 a 30 V DC em operação a 2 fios

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em equipamentos da indústria alimentícia e de bebidas, respeitando a faixa de -12,4 a 250 mbar e as condições indicadas na ficha técnica.
Aplicações com meios pastosos, sólidos, líquidos ou gasosos, desde que sejam compatíveis com os materiais em contato com o fluido e com a conexão de processo.
Sistemas que utilizem sinais de comutação, sinal analógico de 4 a 20 mA ou IO-Link e alimentação dentro dos limites especificados.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de -12,4 a 250 mbar.
Instalações cujo processo não aceite conexão G 1 externa com cone de vedação ou montagem faceada frontalmente.
Aplicações com temperatura do fluido abaixo de -25 °C ou acima de 150 °C.
Não selecione o produto sem validar a compatibilidade química do fluido com a célula cerâmica, a conexão de aço inoxidável e a vedação PTFE.

APLICAÇÕES E USO

Aplicação informada: montagem faceada em instalações da indústria alimentícia e de bebidas; o cadastro especifica meios pastosos, sólidos, líquidos e gasosos.
Monitoramento de pressão relativa ou vácuo em processo cuja faixa necessária esteja entre -12,4 e 250 mbar; a adequação depende também da conexão G 1 e da compatibilidade química dos materiais molhados.
Integração a sistemas de controle que utilizem IO-Link versão 1.1, sinal analógico de 4 a 20 mA ou saídas de comutação, observando alimentação e configuração indicadas.
Uso em condições de temperatura do fluido entre -25 e 150 °C. A ficha não define condições específicas de processo para cada meio; valide materiais, instalação e limpeza na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PI1808 com display e IO-Link, -12,4 a 250 mbar, verifique estes pontos:

Escolha o PI1808 quando

A aplicação exigir montagem faceada, medição de pressão relativa ou vácuo dentro da faixa de -12,4 a 250 mbar e pelo menos uma das opções de saída informadas: comutação, 4 a 20 mA ou IO-Link.

Verifique a conexão antes da compra

A conexão de processo é G 1 externa com cone de vedação. Se o equipamento exigir outro padrão ou tipo de conexão, confirme a adaptação mecânica antes de selecionar o sensor.

Considere outra faixa de medição quando

A pressão esperada estiver fora dos limites de -12,4 a 250 mbar; a ficha não sustenta o uso do PI1808 fora dessa faixa.

Valide o ambiente e os materiais

Confirme que a temperatura do fluido está entre -25 e 150 °C e que os materiais em contato com o fluido são compatíveis com o processo. A ficha identifica cerâmica 99,9% Al2O3, aço inoxidável 1.4435/316L e vedação PTFE.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão faceado frontalmente e com display	Identificação do tipo de produto no catálogo.
Marca	ifm	Fabricante indicado para o produto.
Modelo e SKU	PI1808	Código do modelo informado no anúncio.
GTIN	4021179319546	Identificador comercial do produto.
Aplicação informada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação indicada no cadastro do produto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio listados no cadastro; validar compatibilidade dos materiais com cada fluido.

Faixa de medição e pressão
Faixa de medição	-12,4 a 250 mbar; -5 a 100,4 inH2O; -1,24 a 25 kPa; -126 a 2550 mmWS	Faixas equivalentes informadas no cadastro do produto.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão especificados para o sensor.
Resistência à pressão	6000 mbar	Limite de resistência à pressão informado no cadastro; não confundir com a faixa de medição.
Resistência contra vácuo	-1000 mbar	Valor de resistência contra vácuo informado no cadastro.

Dados elétricos
Alimentação, operação a 2 fios	20 a 30 V DC	Faixa de tensão informada para operação a 2 fios.
Alimentação, operação a 3 fios	18 a 30 V DC	Faixa de tensão informada para operação a 3 fios.
Tensão máxima DC	30 V DC	Limite máximo indicado no cadastro do produto.

Saídas e interfaces
Saídas digitais	2 saídas de comutação	Quantidade de saídas digitais informada.
Saída analógica	1 saída analógica de 4 a 20 mA	Quantidade e tipo de saída analógica informados.
Configuração da saída analógica	Invertível e de escala ajustável	Opções de configuração indicadas para o sinal de 4 a 20 mA.
Interface de comunicação	IO-Link, COM2, 38,4 kBaud, versão 1.1	Protocolo, classe de comunicação, velocidade e versão informados.
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link	Conjunto de tipos de sinal indicado para o produto.

Conexão de processo e montagem
Conexão de processo	G 1, rosca externa com cone de vedação; 27 mm	Tipo de rosca e dimensão de conexão informados no cadastro.
Tipo de montagem	Faceado frontalmente	Configuração de montagem indicada para o sensor.
Torque de aperto	20 Nm	Valor informado no cadastro; confirmar procedimento e condições no datasheet do fabricante.

Materiais
Invólucro	Aço inoxidável 1.4404/316L	Material do invólucro informado.
Célula de medição	Cerâmica 99,9% Al2O3	Material da célula de medição informado.
Conexão em contato com o fluido	Aço inoxidável 1.4435/316L	Material da conexão de processo em contato com o fluido.
Vedação em contato com o fluido	PTFE	Material da vedação de processo informado.
Características da superfície	Ra < 0,4 µm; Rz = 4 µm	Valores de acabamento superficial informados para as superfícies em contato com o fluido.
Outros materiais informados	Botão: PBT; conector M12: PEI; display: PFA; membrana de ventilação: PTFE	Materiais de componentes indicados no cadastro; não equivalem todos a superfícies em contato com o fluido.

Condições ambientais e proteção
Temperatura de operação do fluido	-25 a 150 °C	Faixa de temperatura do fluido informada no cadastro.
Grau de proteção	IP67, IP68 e IP69K	Classificações de proteção informadas; observar condições definidas pelo fabricante.
Certificações e conformidades listadas	cULus, EAC, CRN, EC 1935/2004, FCM, FDA, Hygienic Cleanable, IO-Link, NSF, Reg31, TSDP/TÜV e UKCA	Declarações listadas no cadastro; consultar a documentação do fabricante para escopo e condições aplicáveis.

Display e operação
Display	Digital integrado	Tipo de display indicado no anúncio.
Interface de configuração	Três botões de configuração	Quantidade de botões informada no anúncio.

Dados mecânicos e identificação física
Formato	Circular	Formato indicado no anúncio.
Diâmetro	50 mm	Dimensão externa informada no cadastro.
Comprimento	106 mm	Dimensão informada no cadastro.
Peso	382,9 g	Peso informado no cadastro do produto.
Acabamento	Metálico polido	Acabamento indicado no anúncio.
Material do anúncio	Aço inoxidável	Material geral indicado nos atributos do anúncio.
NCM	9026.20.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, COM2, 38,4 kBaud, versão 1.1.

• Saída analógica de 4 a 20 mA, invertível e com escala ajustável.

• Duas saídas digitais de comutação.

Conexões

Elétrica Alimentação especificada: 18 a 30 V DC em operação a 3 fios ou 20 a 30 V DC em operação a 2 fios; tensão máxima DC informada de 30 V. A ficha disponível não informa o pinout nem o modelo do conector elétrico; consulte o datasheet antes de executar a ligação.

Processo G 1, rosca externa com cone de vedação; montagem faceada frontalmente. Verifique a correspondência da conexão e da vedação com o ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com IO-Link versão 1.1 e COM2 a 38,4 kBaud	✓	A interface de comunicação informada para o sensor é IO-Link versão 1.1, COM2, 38,4 kBaud.
Entrada de controle que aceite sinal analógico de 4 a 20 mA	✓	O sensor disponibiliza sinal analógico de 4 a 20 mA, invertível e com escala ajustável.
Instalação com conexão de processo G 1 externa com cone de vedação e montagem faceada	✓	Essas características correspondem à conexão e ao tipo de montagem informados para o produto.
Aplicação com temperatura do fluido entre -25 e 150 °C	✓	A faixa de temperatura de operação do fluido informada é de -25 a 150 °C.
Aplicação que exija faixa de medição além de -12,4 a 250 mbar	✗	A faixa de medição especificada para o produto é -12,4 a 250 mbar.
Instalação que exija conexão de processo diferente de G 1 externa com cone de vedação	✗	A conexão de processo informada é G 1 externa com cone de vedação; outra conexão não está especificada para este modelo.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PI1808 com display e IO-Link, -12,4 a 250 mbar

Confirme que a faixa de pressão, o tipo de pressão, a temperatura do fluido e os materiais em contato com o processo atendem à aplicação.
Verifique que o ponto de instalação aceita conexão G 1 externa com cone de vedação e montagem faceada frontalmente.
Consulte o desenho dimensional para conferir o espaço disponível e as dimensões de instalação antes de montar o sensor.
Instale a conexão de processo conforme o procedimento e o torque especificados pelo fabricante; o cadastro informa 20 Nm.
Faça a ligação elétrica somente após verificar no datasheet o esquema correspondente à operação a 2 ou 3 fios, à alimentação e aos sinais necessários.
Após a instalação, configure e valide a leitura, as saídas e a comunicação IO-Link conforme o modo de operação do sistema.

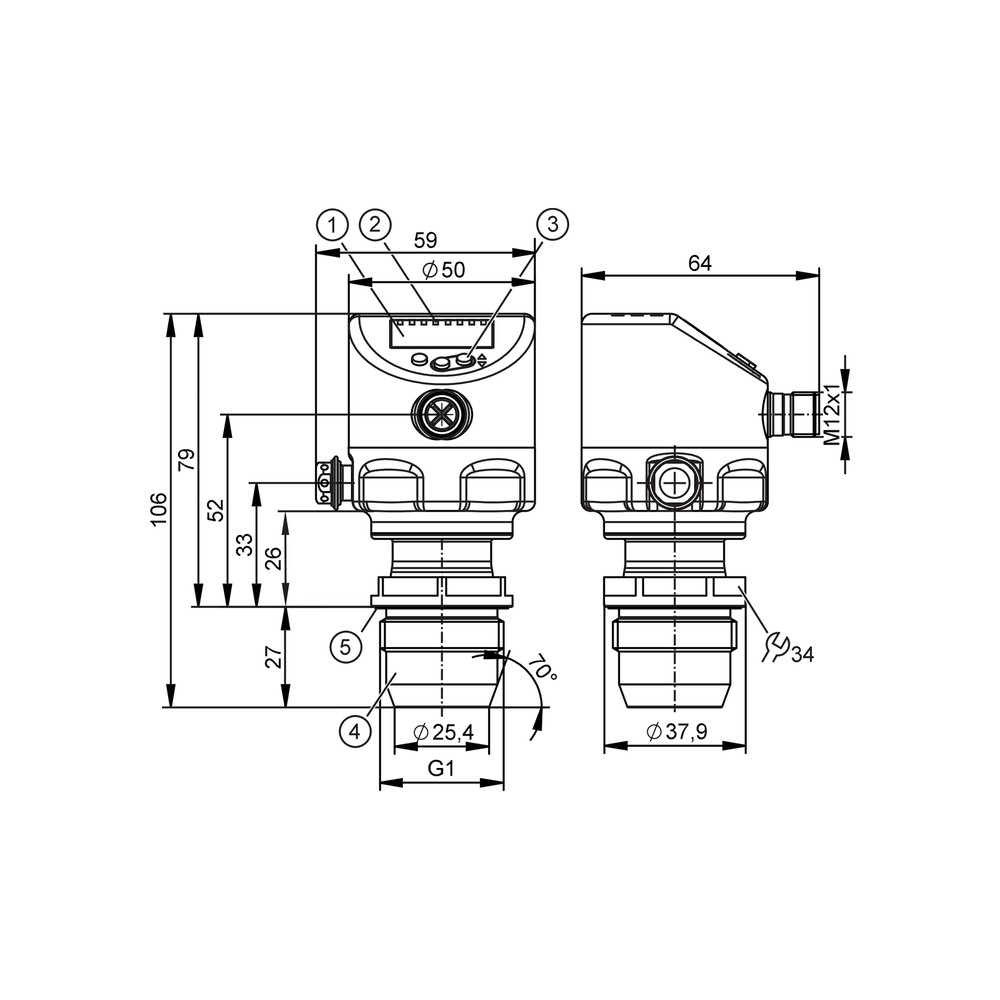

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor exibido ou enviado ao controle não corresponde à pressão esperada.	Faixa ou tipo de pressão configurado inadequadamente para o processo, ou condição de processo fora da faixa de medição.	Compare a pressão real de referência com a faixa de -12,4 a 250 mbar e confira as configurações do sensor e do sistema de controle.
O controlador não recebe o sinal analógico esperado.	Ligação, alimentação ou configuração da saída de 4 a 20 mA incompatível com a instalação.	Confirme a tensão aplicada dentro dos limites especificados, revise o esquema elétrico do datasheet e verifique a configuração, escala e inversão da saída.
Não há comunicação IO-Link com o mestre.	Configuração de comunicação ou ligação elétrica não correspondente à interface IO-Link do sensor.	Verifique no mestre o suporte à versão 1.1 e à classe COM2 a 38,4 kBaud; confira a ligação conforme o datasheet do fabricante.
Há vazamento ou leitura instável após a instalação.	Vedação ou assentamento da conexão de processo inadequados, ou montagem diferente da conexão G 1 com cone de vedação especificada.	Inspecione o assentamento e a compatibilidade da conexão e da vedação; confira o procedimento de montagem e o torque indicado na documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI1808 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI1808 e para que tipo de processo foi projetado?

É um sensor de pressão com display, montagem faceada e interface IO-Link, projetado para a indústria alimentícia e de bebidas. O cadastro indica uso com meios pastosos, sólidos, líquidos e gasosos.

Quais sinais e protocolos o PI1808 oferece?

O sensor possui duas saídas digitais, uma saída analógica de 4 a 20 mA e comunicação IO-Link. A interface está especificada como versão 1.1, COM2, 38,4 kBaud.

O que acompanha o produto?

A ficha não informa acessórios ou itens adicionais incluídos. Consulte o fornecedor e a documentação do fabricante para confirmar o conteúdo fornecido.

O PI1808 serve para medir pressões acima de 250 mbar?

A faixa de medição indicada termina em 250 mbar; a ficha não sustenta a seleção para medições acima desse limite. A resistência à pressão informada não deve ser confundida com a faixa de medição.

Posso instalar este sensor em uma conexão diferente de G 1 externa com cone de vedação?

A conexão especificada para o PI1808 é G 1 externa com cone de vedação. A ficha não informa adaptadores ou outra conexão para este modelo, portanto confirme a compatibilidade mecânica antes da compra.

O display acende, mas a leitura não parece correta; o que devo verificar?

Confira se a pressão do processo está dentro da faixa de medição e se o tipo de pressão requerido corresponde à medição de pressão relativa ou vácuo. Verifique também a configuração do sensor e compare a leitura com uma referência adequada.

A saída 4 a 20 mA está ausente ou fora da escala; devo trocar o sensor?

Antes de substituir, confirme a alimentação, a ligação conforme o datasheet e a configuração da saída, que pode ser invertida e ter a escala ajustada. Verifique também se o controlador está preparado para receber o sinal analógico.

Devo escolher o PI1808 ou um sensor de outra faixa?

Escolha o PI1808 se a faixa necessária estiver entre -12,4 e 250 mbar e a conexão G 1 externa com cone de vedação for adequada. Se a pressão esperada estiver fora dessa faixa, procure um modelo cuja faixa de medição corresponda ao processo.

Que cuidados devo ter na instalação mecânica?

Confirme a montagem faceada e a correspondência da conexão G 1 com cone de vedação. Consulte o desenho dimensional e siga o procedimento do fabricante; o cadastro informa torque de 20 Nm.

O PI1808 pode operar com qualquer fluido alimentício?

Não é possível afirmar compatibilidade com qualquer fluido apenas com a ficha. Valide a compatibilidade do processo com a célula cerâmica, a conexão de aço inoxidável 1.4435/316L e a vedação PTFE.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital indicada para integração do sensor com um mestre compatível (Ref.: versão 1.1, COM2, 38,4 kBaud).

Pressão relativa

Tipo de pressão indicado para medição pelo sensor, referenciado conforme a configuração do sistema (Ref.: tipo de pressão: pressão relativa).

Saída analógica 4 a 20 mA

Sinal analógico de corrente para transmitir a medição ao sistema de controle (Ref.: 4 a 20 mA, invertível e de escala ajustável).

Montagem faceada

Instalação em que a face de medição fica alinhada à superfície de montagem do processo conforme o projeto da conexão (Ref.: tipo de montagem: faceado frontalmente).

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; a aplicação deve respeitar as condições e os ensaios correspondentes (Ref.: IP67, IP68 e IP69K).
