Sensor de Pressão IFM PI1789 - Indústria Alimentícia

Pré-visualizar: PI1789 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia IO-Link G1 Aseptoflex

PI1789 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia IO-Link G1 Aseptoflex

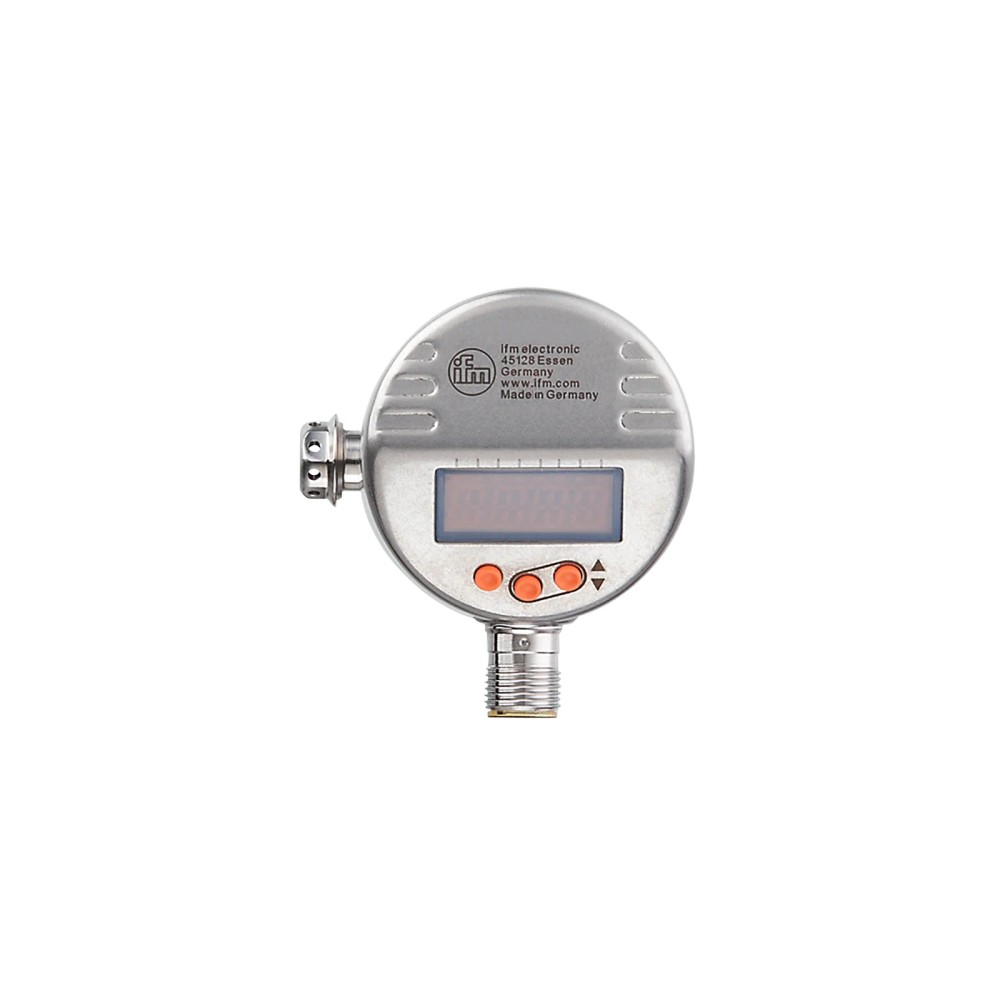

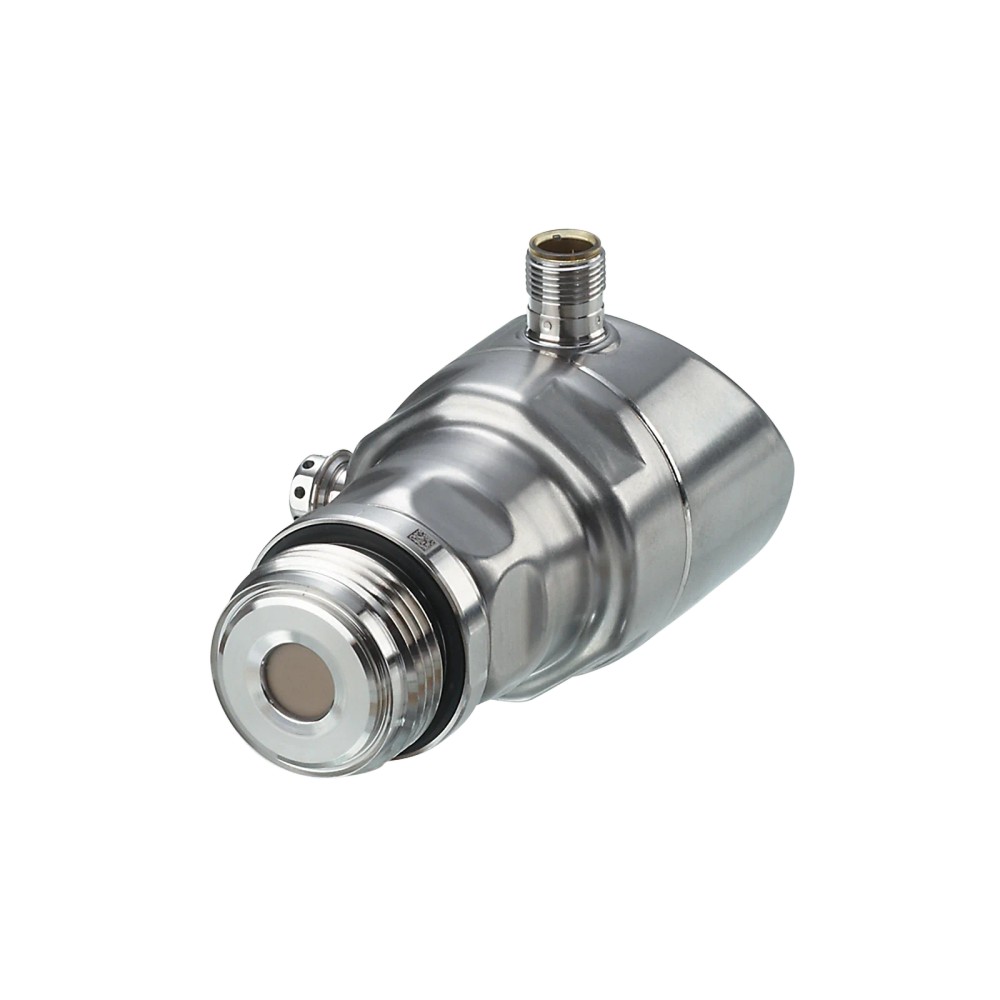

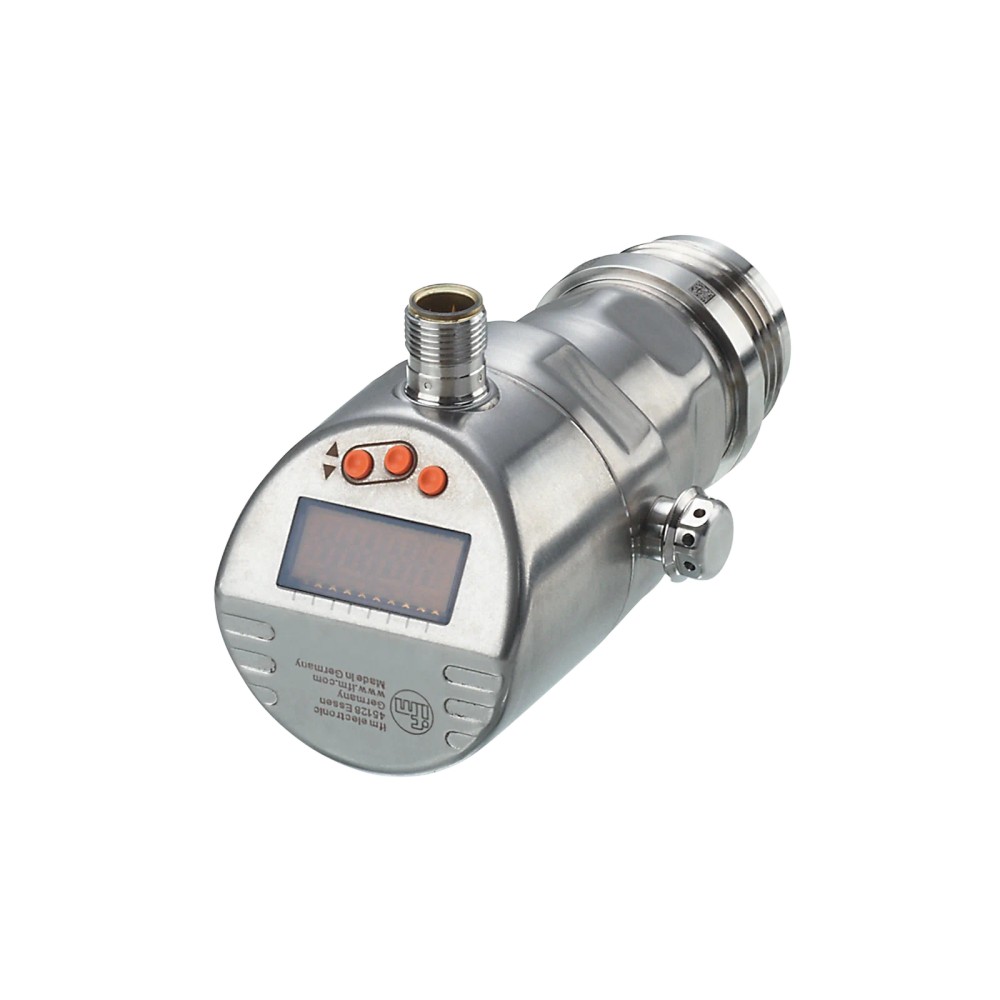

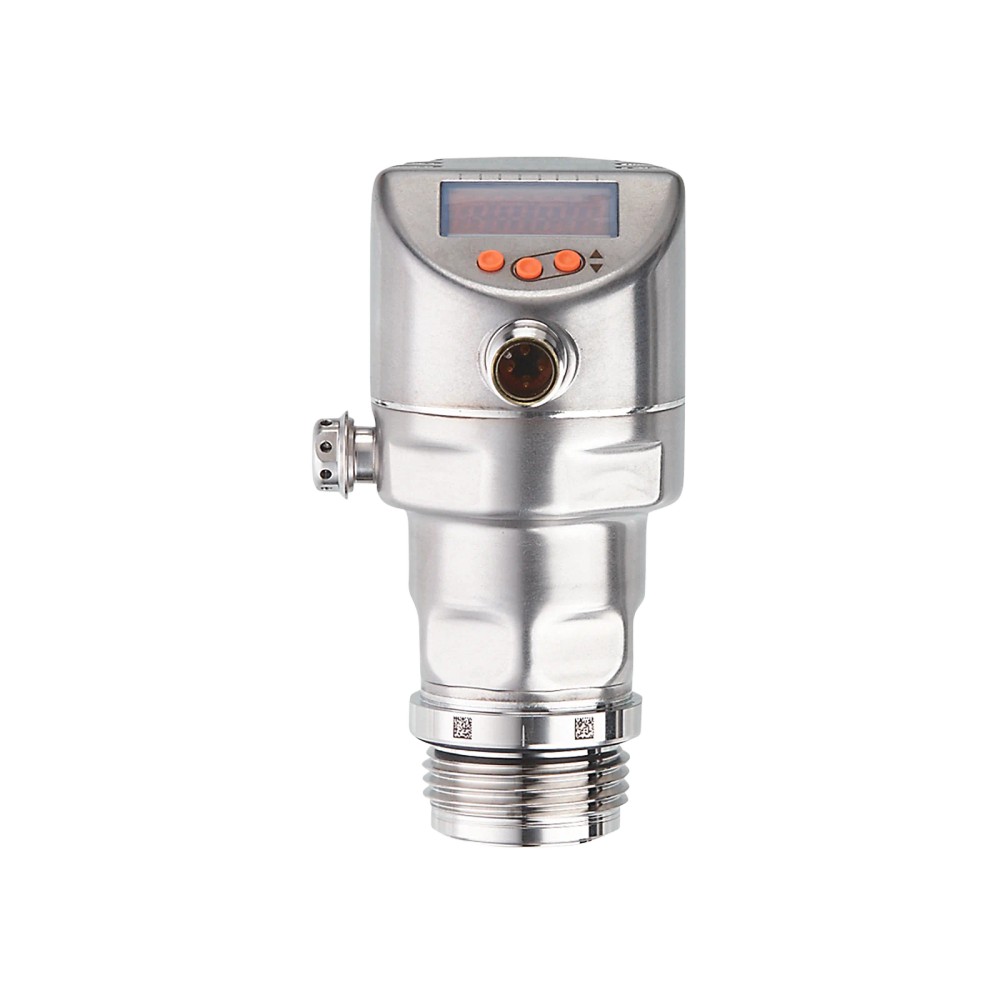

Imagem meramente ilustrativa

R$ 7.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1789
EAN: 4021179319485
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PI1789 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia IO-Link G1 Aseptoflex"

Destaques do Produto

Faixa de medição

-0,005...0,1 bar

Conexão de processo

G 1 externa, Aseptoflex Vario

Conexão elétrica

M12, 4 pinos

Comunicação

IO-Link

Saída analógica

4...20 mA, invertível e escalável

Temperatura do fluido

-25...150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PI1789 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia IO-Link G1 Aseptoflex

O ifm PI1789 é um sensor de pressão com display, destinado à montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede pressão relativa e vácuo na faixa de -0,005 a 0,1 bar. Possui conexão de processo G 1 Aseptoflex Vario, comunicação IO-Link e saídas analógica e de comutação. A conexão elétrica é feita por conector M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	PI1789
Tipo de pressão	Pressão relativa e vácuo
Faixa de medição	-0,005...0,1 bar; -5...100 mbar; -2...40,15 inH2O; -0,5...10 kPa
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario
Sinais e comunicação	Sinal de comutação, sinal analógico e IO-Link
Saída analógica	4...20 mA, invertível e com escala ajustável
Conexão elétrica	M12, 4 pinos, contatos dourados
Temperatura do fluido	-25...150 °C
Grau de proteção	IP 67, IP 68 e IP 69K
Dimensões	Ø 50 mm; comprimento 107 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem faceada em aplicações de pressão da indústria alimentícia e de bebidas, conforme a aplicação indicada pelo fabricante.
Medição de pressão relativa ou vácuo dentro do alcance especificado de -0,005...0,1 bar.
Instalações com conexão de processo G 1 Aseptoflex Vario e conexão elétrica M12 de 4 pinos.
Aplicações que utilizem IO-Link, sinal analógico de 4...20 mA ou sinal de comutação, observadas as condições elétricas do sistema.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação esteja fora da faixa de medição de -0,005...0,1 bar.
Instalações que exijam conexão de processo diferente de G 1 Aseptoflex Vario sem adaptador ou interface compatível validada.
Sistemas que não aceitem a conexão elétrica M12 de 4 pinos ou os sinais de saída disponíveis, sem interface adequada.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: montagem faceada em instalações da indústria alimentícia e de bebidas; a ficha também informa uso com meios pastosos e sólidos e com fluidos líquidos e gasosos.
Medição de pressão relativa ou vácuo em processos cujo alcance requerido esteja dentro de -0,005...0,1 bar. A faixa é pequena; confirme que o intervalo e os picos previstos no processo respeitam os limites especificados.
Integração em sistema de controle que receba IO-Link, saída analógica 4...20 mA ou sinal de comutação, desde que alimentação e ligação elétrica correspondam à configuração usada.
A ficha informa temperatura do fluido de -25...150 °C e temperatura ambiente de -25...80 °C; respeite os limites aplicáveis a cada condição.
A conexão G 1 Aseptoflex Vario e a montagem faceada precisam corresponder à geometria do ponto de instalação. Outras conexões não têm compatibilidade direta confirmada nos dados disponíveis. Aplicações além das explicitamente indicadas são possibilidades a validar no datasheet e com o fabricante.

COMO ESCOLHER

Antes de comprar o PI1789 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia IO-Link G1 Aseptoflex, verifique estes pontos:

Escolha o PI1789 quando

A aplicação requer medição de pressão relativa ou vácuo na faixa de -0,005...0,1 bar, montagem faceada, conexão G 1 Aseptoflex Vario e leitura local por display. O produto também oferece IO-Link, saída analógica 4...20 mA e sinal de comutação.

Avalie outra configuração quando

A pressão necessária ultrapassar a faixa do PI1789, ou quando a conexão de processo e a interface elétrica do sistema não corresponderem às especificações deste modelo. Confirme também no datasheet as condições de alimentação, ligação e configuração das saídas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante / marca	ifm / ifm electronic	Identificação informada para o produto.
Modelo e SKU	PI1789	Código do sensor.
GTIN	4021179319485	Identificador comercial informado na ficha.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Descrição funcional do fabricante.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação explicitamente indicada na ficha.
Meios informados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meios indicados nos dados do produto.
Tipo de pressão	Pressão relativa; vácuo	Modos de pressão informados para o sensor.

Faixa de medição e limites de pressão
Faixa de medição	-0,005...0,1 bar; -5...100 mbar; -2...40,15 inH2O; -0,5...10 kPa	Alcance especificado para a medição.
Resistência à pressão	4000 mbar / 1606 inH2O / 400 kPa	Limite de resistência à pressão informado na ficha; não confundir com faixa de medição.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo informado pelo fabricante.
Pressão mínima de ruptura	30000 mbar / 12044 inH2O / 3000 kPa	Valor mínimo de pressão de ruptura indicado na ficha; não é faixa de operação.
Ciclos de pressão mínimos	100 milhões	Número informado de ciclos de pressão mínimos.

Conexão de processo e materiais molhados
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Materiais em contato com o fluido — célula de medição	Cerâmica (99,9 % Al2O3)	Material indicado para a célula de medição.
Materiais em contato com o fluido — conexão	1.4435 (aço inoxidável / 316L)	Material indicado para a conexão de processo.
Superfície da conexão	Ra < 0,4 µm / Rz = 4 µm	Características de superfície informadas para a conexão de processo.
Materiais em contato com o fluido — vedação	PTFE	Material da vedação indicado na ficha.

Dados elétricos e alimentação
Classe de proteção elétrica	III	Classe de proteção especificada.
Alimentação em operação a 2 fios	20...30 V DC	Intervalo de tensão de operação para configuração a 2 fios.
Alimentação em operação a 3 fios	18...30 V DC	Intervalo de tensão de operação para configuração a 3 fios.
Consumo de corrente a 2 fios	3,5...21,5 mA	Faixa de consumo informada para operação a 2 fios.
Consumo de corrente a 3 fios	5...45 mA	Faixa de consumo informada para operação a 3 fios; a ficha também registra observação sobre corrente máxima de carga.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo informado para resistência de isolamento.
Watchdog integrado	Sim	Presença de watchdog indicada pelo fabricante.

Saídas e sinais
Sinais disponíveis	Sinal de comutação; sinal analógico; IO-Link	Tipos de sinal informados para o produto.
Saída analógica de corrente	4...20 mA, invertível e de escala ajustável	Sinal de saída analógica especificado.
Quantidade de saídas digitais	2	Quantidade declarada na ficha.
Quantidade de saídas analógicas	1	Quantidade declarada na ficha.
Função elétrica	PNP/NPN	Função de saída indicada nos dados do produto.
Frequência de comutação DC	125 Hz	Frequência de comutação informada.
Precisão do ponto de ajuste	< ± 0,5 % de duração	Valor de precisão declarado para o ponto de ajuste.

Comunicação e conexão elétrica
Interface de comunicação	IO-Link	Protocolo de comunicação indicado.
Revisão IO-Link	1.1	Revisão especificada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e velocidade de transferência informados.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo e configuração do conector informados.

Precisão e repetibilidade
Repetibilidade	< ± 0,2 % de duração	Valor de repetibilidade declarado na ficha.

Condições ambientais e temperatura
Temperatura ambiente	-25...80 °C	Intervalo de temperatura ambiente informado.
Temperatura do fluido	-25...150 °C	Intervalo de temperatura do fluido informado.
Temperatura de armazenamento	-40...100 °C	Intervalo permitido para armazenamento indicado.
Grau de proteção	IP 67; IP 68; IP 69K	Classes de proteção informadas; observar as condições de ensaio e instalação do fabricante.

Dados mecânicos e montagem
Tipo de montagem	Faceado frontalmente	Forma de montagem indicada.
Invólucro	Cilíndrico	Formato declarado.
Dimensões	Ø 50 mm; comprimento 107 mm	Dimensões informadas para o produto.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material do invólucro descrito na ficha.
Acabamento	Metálico escovado	Acabamento indicado nos dados do anúncio.
Torque máximo de aperto	35 Nm	Limite de torque especificado para montagem.
Peso	357 g	Peso informado nos dados do catálogo.

Display e elementos de operação
Tipo de display	Digital	Tipo de indicação informado.
Unidades do display	mbar; kPa; inH2O	Unidades selecionáveis/informadas para a indicação.
Interface de controle	Três botões laranjas de configuração	Elementos de operação declarados no anúncio.
Material do display	PFA	Material informado para o display.
Material do botão	PBT	Material informado para os botões.

Materiais adicionais
Vedação do invólucro	FKM	Material indicado para a vedação nos dados de materiais.
Conector M12	PEI	Material informado para o conector.
Membrana de ventilação	PTFE	Material informado para a membrana de ventilação.
Contatos	Banhados a ouro	Característica especial indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud).

• Sinal analógico de corrente 4...20 mA, invertível e de escala ajustável.

• Sinal de comutação; função elétrica PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. A ficha informa alimentação de 20...30 V DC em operação a 2 fios e 18...30 V DC em operação a 3 fios. Verificar no datasheet o esquema de ligação correspondente à configuração desejada.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario. A compatibilidade mecânica depende de a conexão do processo aceitar essa geometria e vedação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com conexão G 1 externa Aseptoflex Vario, pressão dentro da faixa de medição e interface elétrica compatível.	✓	A conexão de processo e os sinais disponíveis correspondem às características informadas para o PI1789.
Aplicação de medição de pressão relativa ou vácuo dentro do alcance de -0,005...0,1 bar.	✓	Esses tipos de pressão e alcance estão especificados para o produto.
Sistema com IO-Link revisão 1.1 e transferência COM2 (38,4 kBaud).	✓	A interface e o tipo de transferência são informados na ficha do produto.
Processo com temperatura do fluido entre -25 e 150 °C.	✓	A ficha informa esse intervalo para a temperatura do fluido; demais condições ambientais devem ser verificadas separadamente.
Pressão requerida fora do intervalo de -0,005...0,1 bar.	✗	A condição está fora da faixa de medição especificada.
Instalação cuja conexão mecânica não corresponda a G 1 Aseptoflex Vario.	✗	A conexão informada para o produto é G 1 externa com cone de vedação Aseptoflex Vario; não há comprovação de compatibilidade direta com outras conexões.

INSTALAÇÃO

Como instalar o PI1789 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia IO-Link G1 Aseptoflex

Confirme que o alcance de pressão requerido está dentro da faixa do PI1789 e que o processo utiliza pressão relativa ou vácuo conforme a aplicação.
Verifique a correspondência mecânica entre a conexão do equipamento e a rosca externa G 1 com cone de vedação Aseptoflex Vario; prepare a montagem faceada conforme o projeto do processo.
Instale o sensor sem exceder o torque máximo de aperto informado de 35 Nm.
Confirme que a temperatura ambiente e a temperatura do fluido permanecem dentro dos intervalos especificados para cada condição.
Conecte o conector M12 de 4 pinos e selecione a ligação de 2 ou 3 fios de acordo com o circuito e a tensão de alimentação previstos; consulte o datasheet para o esquema de pinos.
Configure a saída necessária — IO-Link, 4...20 mA ou comutação — e verifique a leitura no display e no sistema de controle antes de liberar o processo.

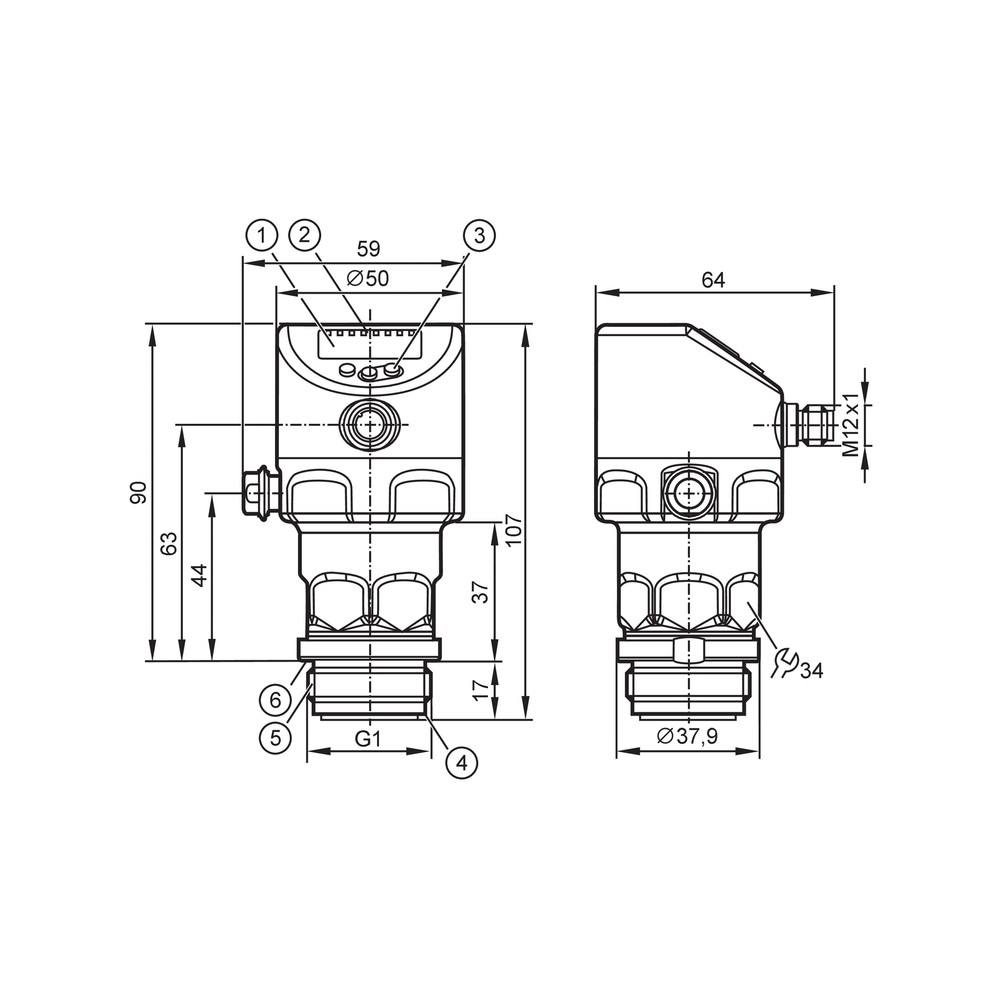

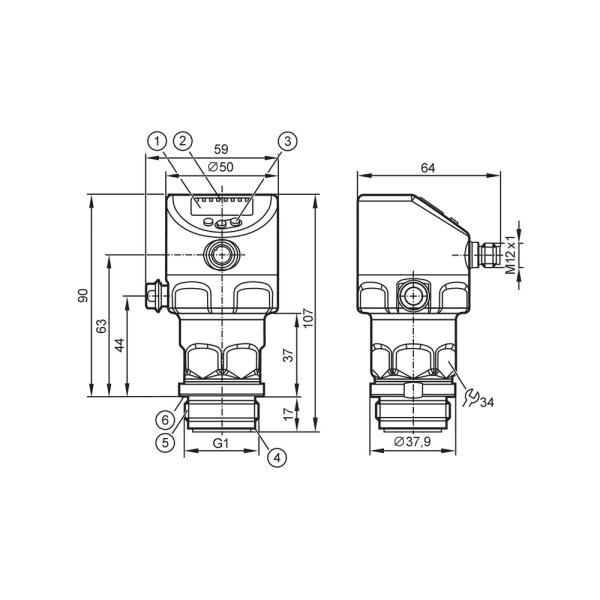

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor exibido ou transmitido permanece fora do esperado.	A pressão real pode estar fora da faixa de medição ou a instalação pode não corresponder à conexão e à montagem previstas.	Compare a pressão do processo com a faixa -0,005...0,1 bar e verifique a conexão G 1 Aseptoflex Vario e a montagem faceada.
O controlador não recebe o sinal analógico.	Pode haver incompatibilidade na ligação, alimentação ou configuração da saída de corrente.	Confirme se o circuito está preparado para 4...20 mA e se a ligação de 2 ou 3 fios e a tensão de alimentação correspondem ao esquema do datasheet.
A comunicação IO-Link não é estabelecida.	A porta, o cabo ou a configuração do mestre podem não corresponder à interface IO-Link do sensor.	Verifique o conector M12, a configuração do mestre para IO-Link revisão 1.1 e a transferência COM2 (38,4 kBaud).
O sensor não comuta quando o processo atinge o ponto esperado.	O ponto de ajuste pode não estar configurado como esperado ou a ligação PNP/NPN pode não corresponder à entrada do controlador.	Confira a configuração pelo display e os três botões, confirme a função elétrica PNP/NPN e verifique a frequência de comutação DC especificada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI1789 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI1789 e para que tipo de aplicação ele foi feito?

É um sensor de pressão faceado frontalmente com display, indicado para montagem na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo.

Quais conexões e sinais esse sensor oferece?

A conexão de processo é G 1 externa com cone Aseptoflex Vario e a conexão elétrica é M12 de 4 pinos. Os sinais informados incluem IO-Link, 4...20 mA e comutação.

O PI1789 serve para pressão acima de 0,1 bar?

A faixa de medição informada termina em 0,1 bar, portanto não atende a uma medição requerida acima desse valor. A ficha também lista limites de resistência à pressão, que não devem ser tratados como faixa de medição.

Posso usar este sensor com uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone de vedação Aseptoflex Vario. A compatibilidade direta com outras conexões não está confirmada; valide qualquer adaptador e interface mecânica antes da instalação.

O display acende, mas o valor parece incorreto: o que devo verificar?

Compare a pressão do processo com a faixa de medição e confira se a montagem e a conexão estão corretas. Verifique também a configuração e a unidade selecionada no display.

O controlador não recebe 4...20 mA; preciso trocar o sensor?

Não necessariamente: verifique primeiro a ligação elétrica, a alimentação e se a entrada do controlador aceita sinal de corrente 4...20 mA. Consulte o esquema do datasheet para a configuração de 2 ou 3 fios utilizada.

É melhor escolher o PI1789 ou um sensor com outra faixa?

Escolha o PI1789 quando a faixa necessária for -0,005...0,1 bar e as conexões e sinais forem compatíveis com o sistema. Se a faixa requerida estiver fora desse intervalo, selecione um modelo cuja faixa de medição cubra a aplicação.

O produto é fornecido com cabo, conector ou adaptador?

A ficha informa uma conexão elétrica M12 no sensor, mas não relaciona cabo, adaptador ou outros acessórios inclusos. Confirme os itens fornecidos com o vendedor antes de fechar a configuração da instalação.

Que cuidados devo tomar ao instalar o PI1789?

Confirme a conexão G 1 Aseptoflex Vario, a montagem faceada e o limite de torque de 35 Nm. Faça a ligação elétrica de acordo com o esquema do datasheet e com a configuração de saída escolhida.

A ficha informa procedência ou garantia do produto?

Os dados técnicos fornecidos não especificam garantia. A ficha identifica a marca ifm e o modelo PI1789; para condições comerciais ou de procedência, consulte as informações do fornecedor.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Tipo de conexão de processo indicado para o sensor, com rosca externa G 1 e cone de vedação.

IO-Link

Interface de comunicação industrial indicada para troca de dados com um sistema compatível.

Pressão relativa

Medição de pressão referenciada à pressão ambiente, conforme o tipo de pressão declarado para o produto.

PNP/NPN

Tipos de função elétrica de saída indicados para a conexão do sensor ao circuito de controle.

Montagem faceada

Instalação em que a face de medição fica alinhada com a superfície do processo, conforme o tipo de montagem especificado.
