Sensor de Pressão IFM PI1718 - IO-Link e Display

Pré-visualizar: PI1718 IFM - Sensor de Pressão IFM Indústria Alimentícia Faceado, Display, IO-Link

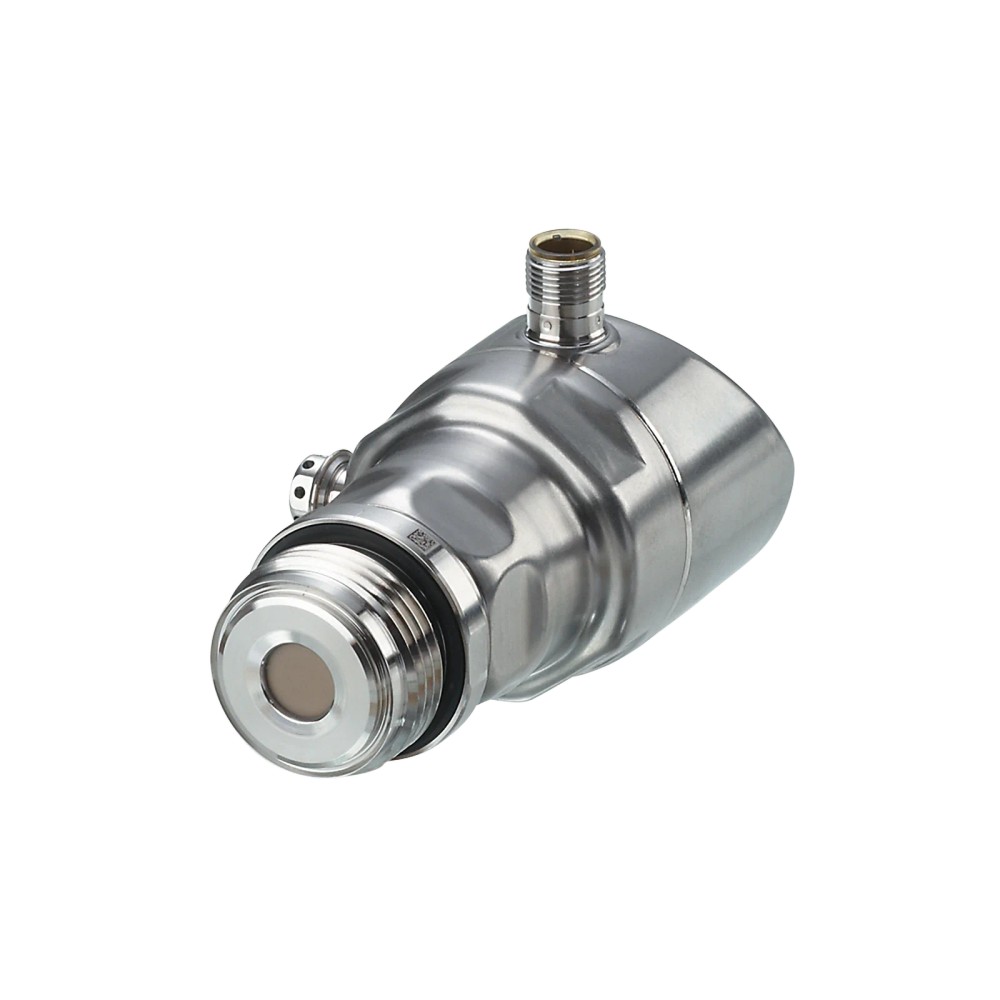

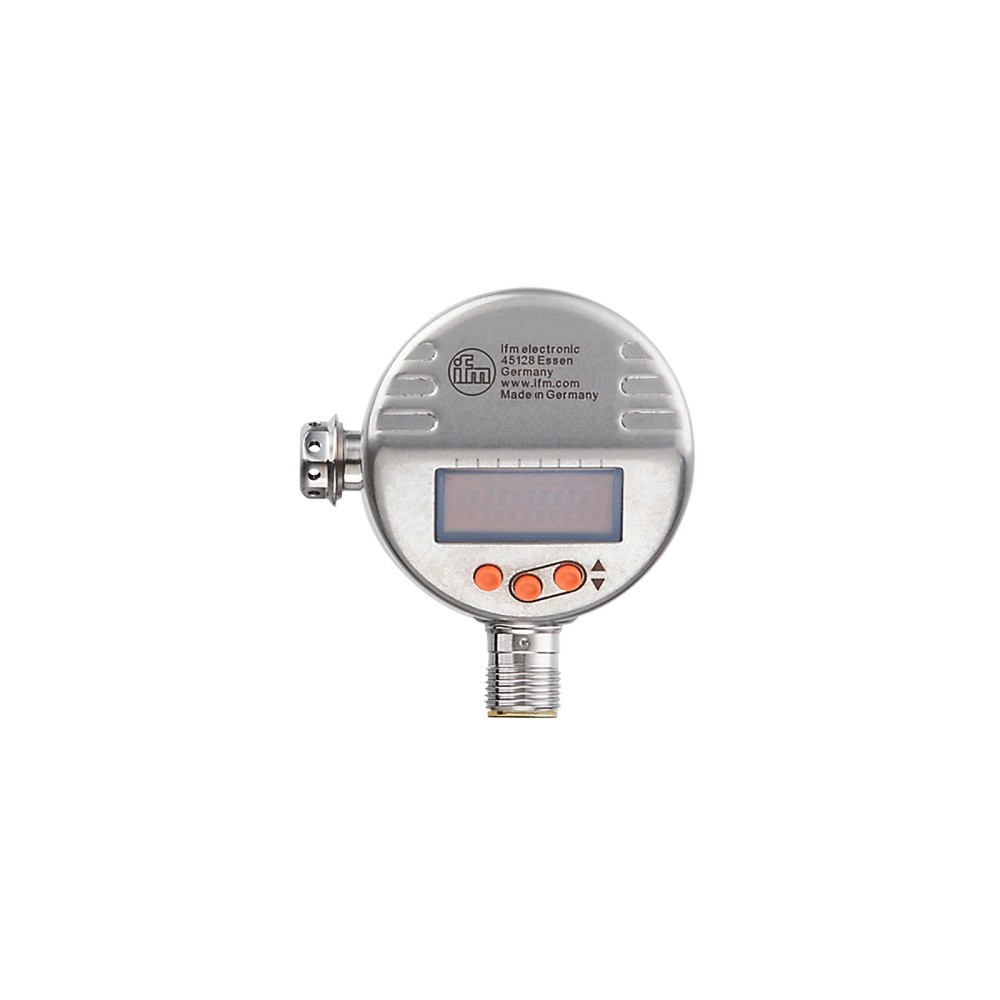

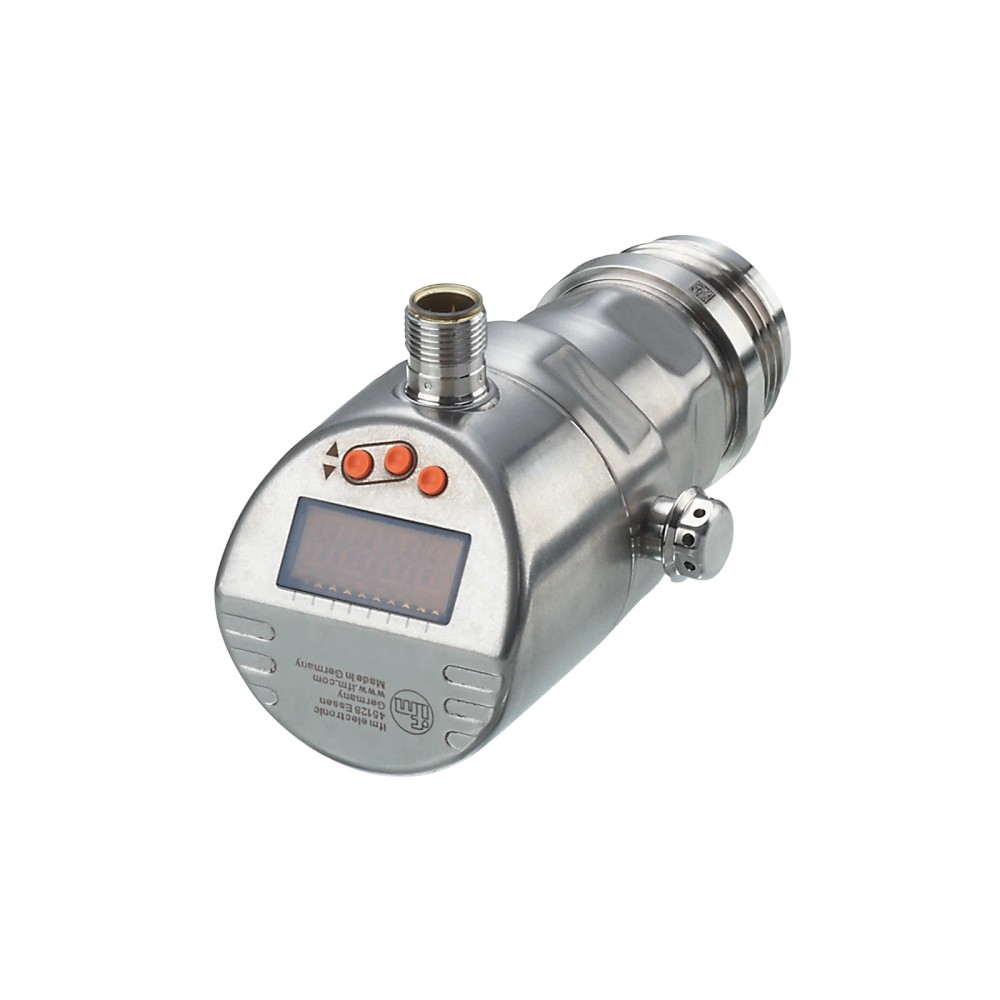

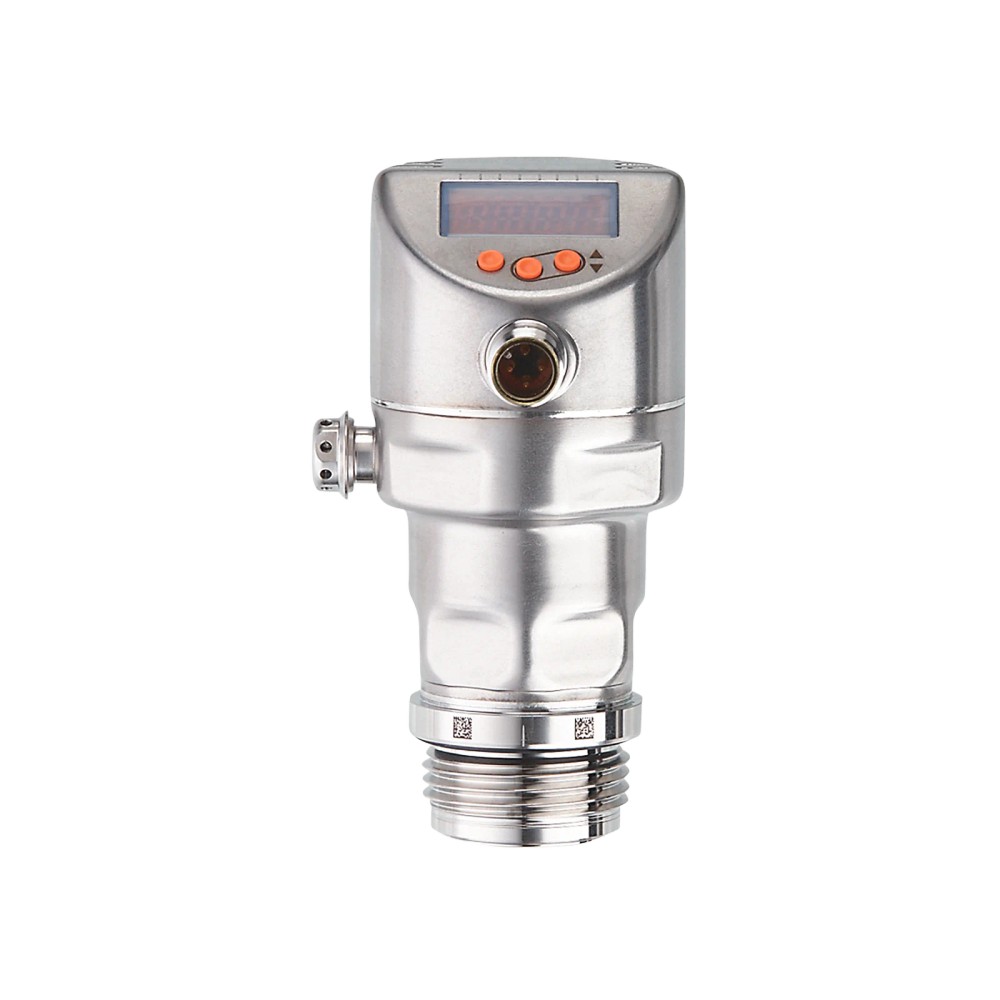

PI1718 IFM - Sensor de Pressão IFM Indústria Alimentícia Faceado, Display, IO-Link

Imagem meramente ilustrativa

R$ 7.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1718
EAN: 4021179319478
NCM do produto: 90262090

Destaques do Produto SKU PI1718...mais

Fechar menu

Saiba mais sobre: "PI1718 IFM - Sensor de Pressão IFM Indústria Alimentícia Faceado, Display, IO-Link"

Destaques do Produto

SKU

PI1718

Faixa de pressão

-0,05 a 0,4 bar

Conexão de processo

G 1 Aseptoflex Vario

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Interface

IO-Link 1.1; modo SIO disponível

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI1718 para Indústria Alimentícia, Faceado, com Display e IO-Link

O IFM PI1718 é um sensor eletrônico de pressão relativa e vácuo, com montagem faceada e display, destinado a aplicações na indústria alimentícia e de bebidas. Mede de -0,05 a 0,4 bar e oferece saída analógica de 4 a 20 mA, sinal de comutação e comunicação IO-Link. Possui conexão de processo G 1 Aseptoflex Vario e faixa de temperatura do fluido de -25 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-0,05 a 0,4 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario
Saídas e comunicação	Sinal de comutação, sinal analógico 4 a 20 mA e IO-Link
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP 67, IP 68 e IP 69K
Alimentação	18 a 30 V DC em ligação de 3 fios; 20 a 30 V DC em ligação de 2 fios
Conexão elétrica	1 conector M12, codificação A, 4 contatos
Dimensões	Ø 50 mm; comprimento 107 mm
Materiais em contato com o fluido	Cerâmica 99,9% Al2O3, aço inoxidável 316L e vedação PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em processos da indústria alimentícia e de bebidas, com montagem faceada e conexão G 1 Aseptoflex Vario compatível.
Instalações que utilizem entrada analógica de 4 a 20 mA ou IO-Link e alimentação dentro da faixa especificada para a configuração elétrica utilizada.
Aplicações cujo fluido e temperatura estejam dentro das condições declaradas na ficha do produto.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de processo exceder a faixa de medição de -0,05 a 0,4 bar; a resistência à pressão informada é um limite distinto e não amplia a faixa de medição.
Não presumir compatibilidade mecânica com conexões diferentes de G 1 Aseptoflex Vario sem adaptador ou confirmação do fabricante.
Não utilizar com tensão de alimentação fora da faixa aplicável à ligação de 2 ou 3 fios.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada em processos da indústria alimentícia e de bebidas, desde que a conexão de processo, a faixa de pressão e as temperaturas atendam aos dados do PI1718.
Medição de pressão relativa ou vácuo em meios pastosos, sólidos, líquidos ou gasosos, conforme os tipos de meio informados na ficha; validar a adequação do material e as condições específicas do processo.
Integração a sistemas com entrada analógica de 4 a 20 mA ou IO-Link; a seleção depende da configuração elétrica, da alimentação disponível e da interface do controlador.
A faixa de temperatura do fluido é de -25 a 150 °C. A ficha não estabelece condições de limpeza, esterilização ou compatibilidade química para cada fluido; consultar o fabricante para validar esses aspectos.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI1718 para Indústria Alimentícia, Faceado, com Display e IO-Link, verifique estes pontos:

Escolha o PI1718 quando

A faixa necessária estiver entre -0,05 e 0,4 bar, a aplicação envolver pressão relativa ou vácuo e houver compatibilidade com a conexão G 1 Aseptoflex Vario. Considere também a temperatura do fluido, de -25 a 150 °C, e a interface de saída necessária.

Considere outra faixa ou configuração quando

A pressão operacional requerida estiver fora da faixa de medição, a conexão de processo não corresponder à G 1 Aseptoflex Vario ou a alimentação e o tipo de sinal exigidos não forem compatíveis. Confirme a seleção com o datasheet do fabricante antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Modelo / SKU / part number	PI1718	Identificadores do produto no anúncio.
GTIN	4021179319478	Código global de identificação informado no anúncio.
Tipo de produto	Sensor eletrônico de pressão faceado frontalmente e com display	Descrição do produto na ficha.
Aplicação declarada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação informada no cadastro do produto.
Meios em contato	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meios declarados na ficha.

Faixa e condições de pressão
Faixa de medição	-0,05 a 0,4 bar; -50 a 400 mbar; -5 a 40 kPa; -20 a 160,6 inH2O	Faixa nominal de medição informada pelo fabricante.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão declarados.
Resistência à pressão	8000 mbar / 800 kPa / 3200 inH2O	Limite de resistência informado; não substitui a faixa de medição.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência ao vácuo informado.
Pressão mínima de ruptura	30000 mbar / 3000 kPa / 12044 inH2O	Valor de pressão de ruptura informado na ficha.
MAWP em aplicações segundo CRN	8 bar	Pressão máxima de trabalho admissível indicada para aplicações segundo CRN.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima declarada de ciclos de pressão.

Conexão de processo e materiais
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Acabamento da conexão em contato com fluido	Aço inoxidável 1.4435 / 316L; Ra < 0,4 µm; Rz = 4 µm	Material e rugosidade declarados para a conexão de processo.
Célula de medição em contato com fluido	Cerâmica 99,9% Al2O3	Material informado para a célula de medição.
Vedação em contato com fluido	PTFE	Material de vedação em contato com o fluido informado na ficha.
Materiais do invólucro e componentes	Invólucro: 1.4404 / aço inoxidável 316L; botão: PBT; vedação: FKM; conector M12: PEI; display: PFA; membrana de ventilação: PTFE	Materiais listados no cadastro do produto; os materiais em contato com o fluido estão especificados separadamente.

Alimentação e dados elétricos
Tensão de operação, 2 fios	20 a 30 V DC	Faixa de alimentação declarada para ligação de 2 fios.
Tensão de operação, 3 fios	18 a 30 V DC	Faixa de alimentação declarada para ligação de 3 fios.
Classe de proteção elétrica	III	Classe de proteção informada pelo fabricante.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Faixa declarada para configuração de 2 fios.
Consumo de corrente, 3 fios	5 a 45 mA; máximo de corrente de carga: 430 mA	Valores declarados para configuração de 3 fios.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuitos informado.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio declarada.

Saídas e sinais
Sinal de saída	Sinal de comutação, sinal analógico e IO-Link	Tipos de saída e comunicação informados.
Saída analógica	Corrente de 4 a 20 mA, invertível e com escala ajustável	Sinal e possibilidade de configuração declarados.
Quantidade de saídas digitais	2	Quantidade declarada no cadastro do produto.
Quantidade de saídas analógicas	1	Quantidade declarada no cadastro do produto.
Função elétrica	PNP/NPN	Função elétrica informada na ficha; conferir configuração e ligação no datasheet.
Modo SIO	Sim	Modo SIO indicado no cadastro.

Interfaces de comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Velocidade e classe de transferência informadas.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação IO-Link.
Classe de master port exigida	A	Classe exigida para a porta do master IO-Link.
Watchdog integrado	Sim	Recurso indicado na ficha.

Temperaturas e ambiente
Temperatura do fluido	-25 a 150 °C	Faixa de temperatura declarada para o fluido.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção listados pelo fabricante; observar condições de montagem e uso indicadas no datasheet.
Resistência a choques	DIN EN 60068-2-27; 50 g, 11 ms	Norma e condição de ensaio declaradas.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10 a 2000 Hz	Norma e condição de ensaio declaradas.

Conexão elétrica
Conector	1 x M12, codificação A, 4 contatos, dourado	Conexão elétrica especificada.
Torque máximo de aperto	35 Nm	Valor máximo informado para a conexão; respeitar as instruções do fabricante.

Desempenho e tempos
Retardo de prontidão, 2 fios	< 1 s	Tempo declarado após energização para a configuração de 2 fios.
Retardo de prontidão, 3 fios	< 0,5 s	Tempo declarado após energização para a configuração de 3 fios.
MTTF	214 anos	Valor informado no cadastro; não representa garantia nem vida útil assegurada.

Dados mecânicos
Tipo de montagem	Faceado frontalmente	Configuração de montagem especificada.
Formato do invólucro	Cilíndrico	Formato declarado.
Dimensões	Diâmetro 50 mm; comprimento 107 mm	Dimensões informadas no cadastro.
Peso	356,4 g	Peso informado no cadastro do produto.

Display e elementos de operação
Display	Sim	Presença de display informada nos dados básicos do anúncio.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud e padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• Saída analógica de corrente 4 a 20 mA, invertível e com escala ajustável.

• Sinal de comutação; função elétrica PNP/NPN.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos. Alimentação: 18 a 30 V DC em ligação de 3 fios ou 20 a 30 V DC em ligação de 2 fios. Classe de master port IO-Link exigida: A. Verifique pinagem e configuração no datasheet do fabricante; não presumir atribuição de pinos.

Processo Conexão de processo G 1 rosca externa com cone de vedação Aseptoflex Vario. A compatibilidade mecânica depende da conexão correspondente no processo ou de uma adaptação apropriada; não equivale à compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com pressão dentro de -0,05 a 0,4 bar, conexão G 1 Aseptoflex Vario e sinal de 4 a 20 mA ou IO-Link	✓	As condições correspondem à faixa de medição, conexão de processo e saídas declaradas para o PI1718.
Rede IO-Link com master port classe A e comunicação SDCI	✓	A ficha informa IO-Link, revisão 1.1, padrão IEC 61131-9 e classe de master port exigida A.
Processo com temperatura do fluido entre -25 e 150 °C	✓	Essa é a faixa de temperatura do fluido informada para o produto.
Pressão de processo acima de 0,4 bar ou abaixo de -0,05 bar, considerando a faixa de medição	✗	O valor requerido está fora da faixa de medição declarada. A resistência à pressão não deve ser usada como faixa de medição.
Conexão de processo diferente de G 1 Aseptoflex Vario, sem adaptação confirmada	✗	A ficha especifica somente a conexão G 1 externa Aseptoflex Vario; compatibilidade com outra rosca não está estabelecida.
Alimentação de 24 V DC dentro da faixa correspondente à ligação de 2 ou 3 fios	✓	24 V DC está dentro das faixas declaradas: 20 a 30 V DC para 2 fios e 18 a 30 V DC para 3 fios.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI1718 para Indústria Alimentícia, Faceado, com Display e IO-Link

Confirme que a faixa de pressão requerida está dentro de -0,05 a 0,4 bar e que o tipo de pressão é relativa ou vácuo.
Verifique a compatibilidade mecânica da conexão G 1 externa Aseptoflex Vario com a conexão do processo antes da montagem.
Confira os limites de temperatura do fluido e do ambiente, além das condições de pressão indicadas no datasheet.
Instale o sensor faceado conforme as instruções do fabricante e não exceda o torque máximo informado de 35 Nm.
Conecte pelo conector M12 codificado A de 4 contatos; consulte o datasheet para a pinagem e selecione a configuração de 2 ou 3 fios adequada.
Aplique a alimentação dentro da faixa correspondente, configure a saída analógica ou IO-Link e confirme a leitura no controlador antes de colocar o processo em operação.

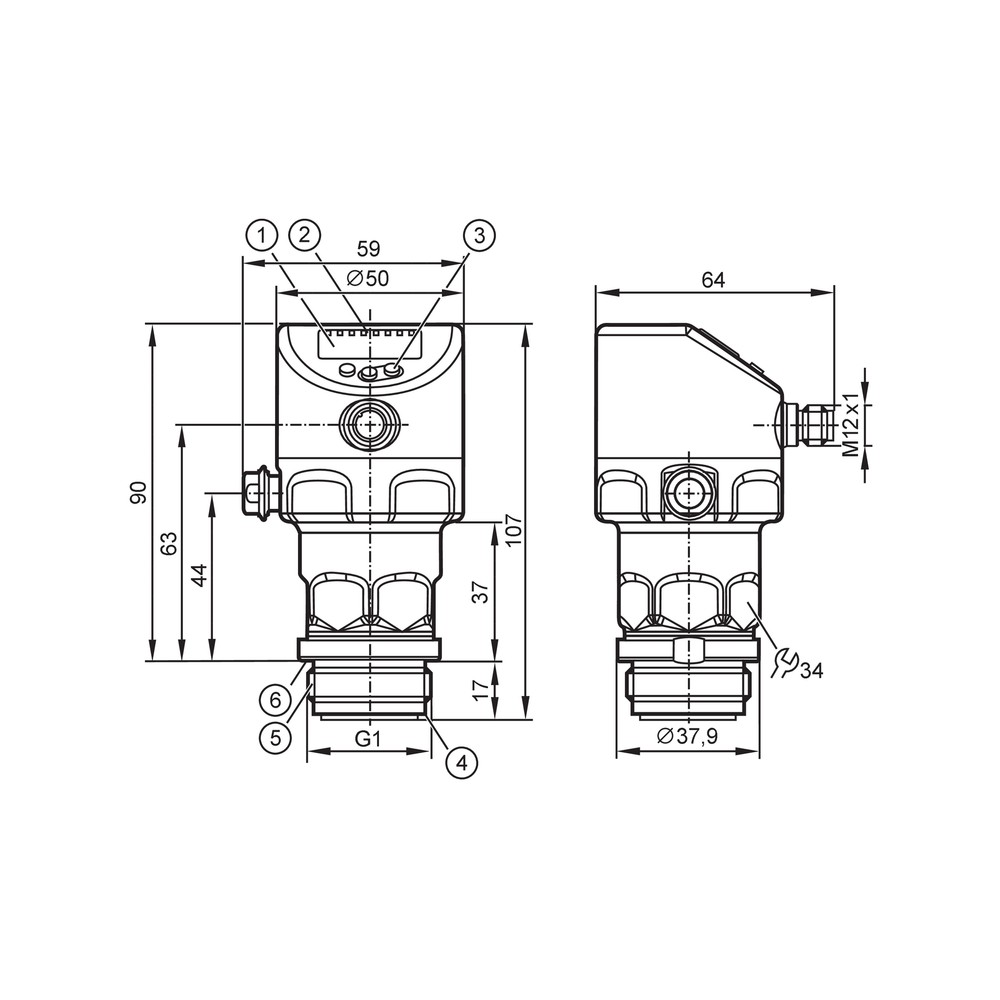

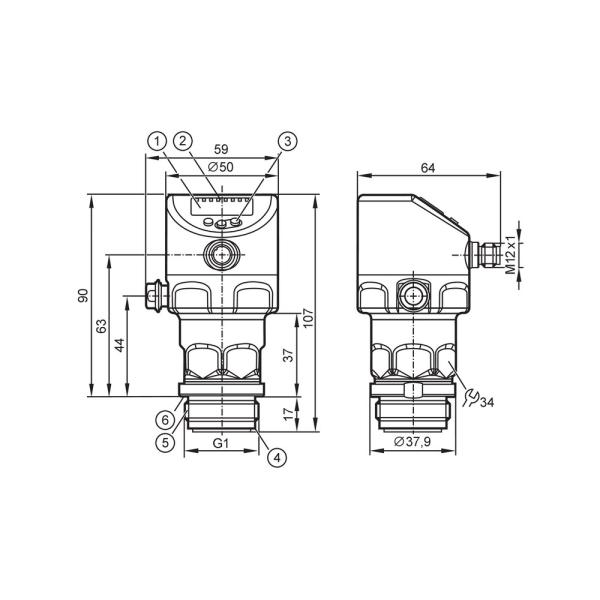

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou não apresenta leitura.	Alimentação ausente, polaridade incorreta ou tensão fora da faixa aplicável à configuração de 2 ou 3 fios.	Meça a tensão no conector e confira a configuração elétrica e a pinagem no datasheet antes de substituir o sensor.
O controlador não recebe comunicação IO-Link.	Porta master incompatível com a classe exigida, configuração incorreta da porta ou ligação inadequada.	Confirme que a porta é classe A, verifique a configuração IO-Link e consulte o esquema de ligação do PI1718.
A leitura analógica fica fora do esperado ou não acompanha a pressão.	Faixa do processo fora da medição configurada, escala analógica inadequada ou seleção incorreta do sinal no controlador.	Compare a pressão real com a faixa de -0,05 a 0,4 bar e confira no sensor e no controlador a escala e a configuração de 4 a 20 mA.
Há vazamento ou o sensor não assenta corretamente no processo.	Conexão de processo incompatível, vedação inadequada ou montagem/torque diferente das instruções do fabricante.	Confirme a conexão G 1 Aseptoflex Vario, inspecione a vedação e verifique o procedimento de instalação e o limite de torque no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PI1718 em português (Datasheet) Desenho em escala PI1718 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI1718 e para que tipo de processo serve?

É um sensor eletrônico de pressão faceado, com display, destinado a aplicações da indústria alimentícia e de bebidas. Mede pressão relativa e vácuo na faixa especificada pelo fabricante.

O que preciso verificar para conectar o PI1718 ao meu sistema IO-Link?

O produto utiliza IO-Link 1.1, comunicação COM2 a 38,4 kBaud e exige master port classe A. A conexão elétrica é por M12 codificado A, com 4 contatos; confirme a pinagem no datasheet.

O produto acompanha cabo, adaptador ou outros acessórios?

A ficha do anúncio não informa acessórios inclusos. Confirme com o fornecedor o conteúdo da embalagem antes da compra.

Posso usar o PI1718 se minha pressão de processo passar de 0,4 bar?

A faixa de medição declarada termina em 0,4 bar, então essa condição fica fora da faixa especificada. A resistência à pressão indicada não deve ser interpretada como faixa de medição.

Ele serve em uma conexão de processo diferente de G 1 Aseptoflex Vario?

A ficha especifica conexão G 1 externa com cone de vedação Aseptoflex Vario, sem declarar compatibilidade direta com outras conexões. Só considere outra interface mediante adaptação tecnicamente validada.

O sensor não liga: o que devo conferir antes de trocar?

Verifique a tensão no conector, a polaridade e a ligação de 2 ou 3 fios. A alimentação especificada é 20 a 30 V DC para 2 fios e 18 a 30 V DC para 3 fios.

O valor de pressão está incorreto: qual pode ser a causa?

A pressão pode estar fora da faixa de medição ou a escala da saída de 4 a 20 mA pode não corresponder à configuração do controlador. Compare a pressão aplicada com a faixa do sensor e confira a escala configurada.

É melhor comprar este modelo ou um sensor com outra faixa?

Escolha o PI1718 quando a medição requerida estiver entre -0,05 e 0,4 bar e a conexão G 1 Aseptoflex Vario for compatível. Se o processo exigir outra faixa ou conexão, selecione um modelo cuja ficha confirme esses requisitos.

Que cuidados devo ter ao instalar o sensor?

Confira a conexão, as faixas de pressão e temperatura e o esquema elétrico antes de montar. O torque máximo informado é 35 Nm; siga também as instruções completas do fabricante.

O PI1718 pode ser ligado a uma entrada analógica de 4 a 20 mA?

Sim. A ficha informa saída de corrente de 4 a 20 mA, invertível e com escala ajustável; confirme que a entrada do controlador aceita esse sinal e configure a escala correspondente.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital usada para conectar o sensor a um master compatível.

Aseptoflex Vario

Sistema de conexão de processo especificado para a rosca externa G 1 do sensor.

Pressão relativa

Medição de pressão referenciada à pressão ambiente, conforme o tipo de pressão declarado para o produto.

Saída analógica 4 a 20 mA

Sinal de corrente proporcional à medição, com inversão e escala ajustável conforme informado na ficha.

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante para condições especificadas de uso.
