Sensor de Pressão ifm PI1717 - Display e IO-Link

Pré-visualizar: PI1717 IFM - Sensor Pressão ifm Monitora pressão/vácuo -0,1/1,6bar, IO-Link, IP69K

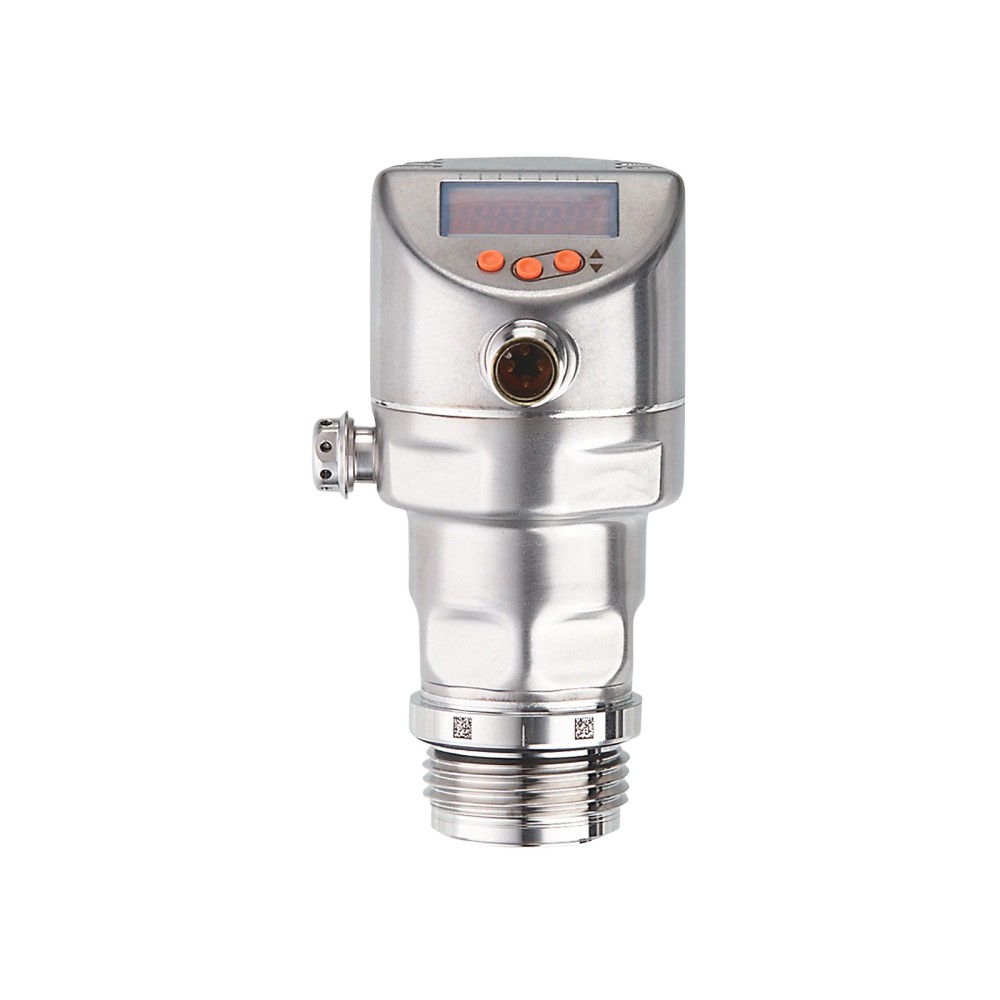

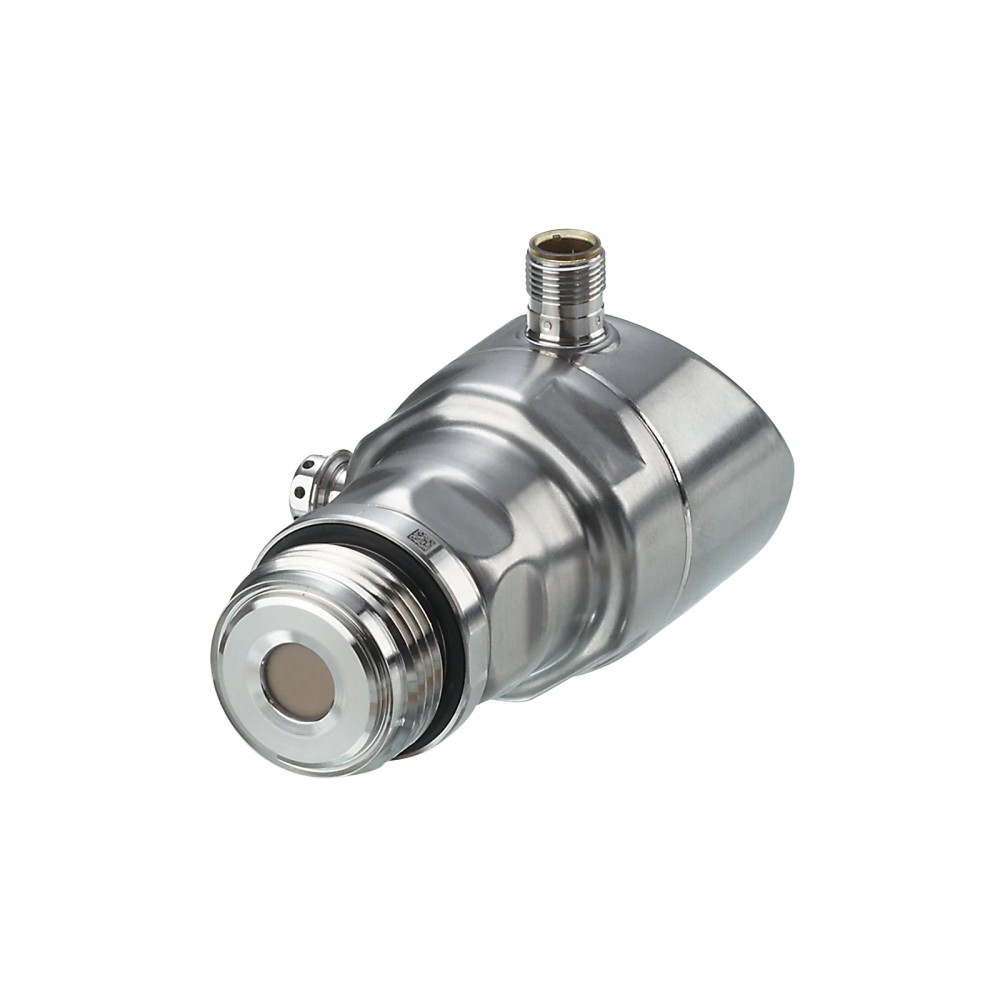

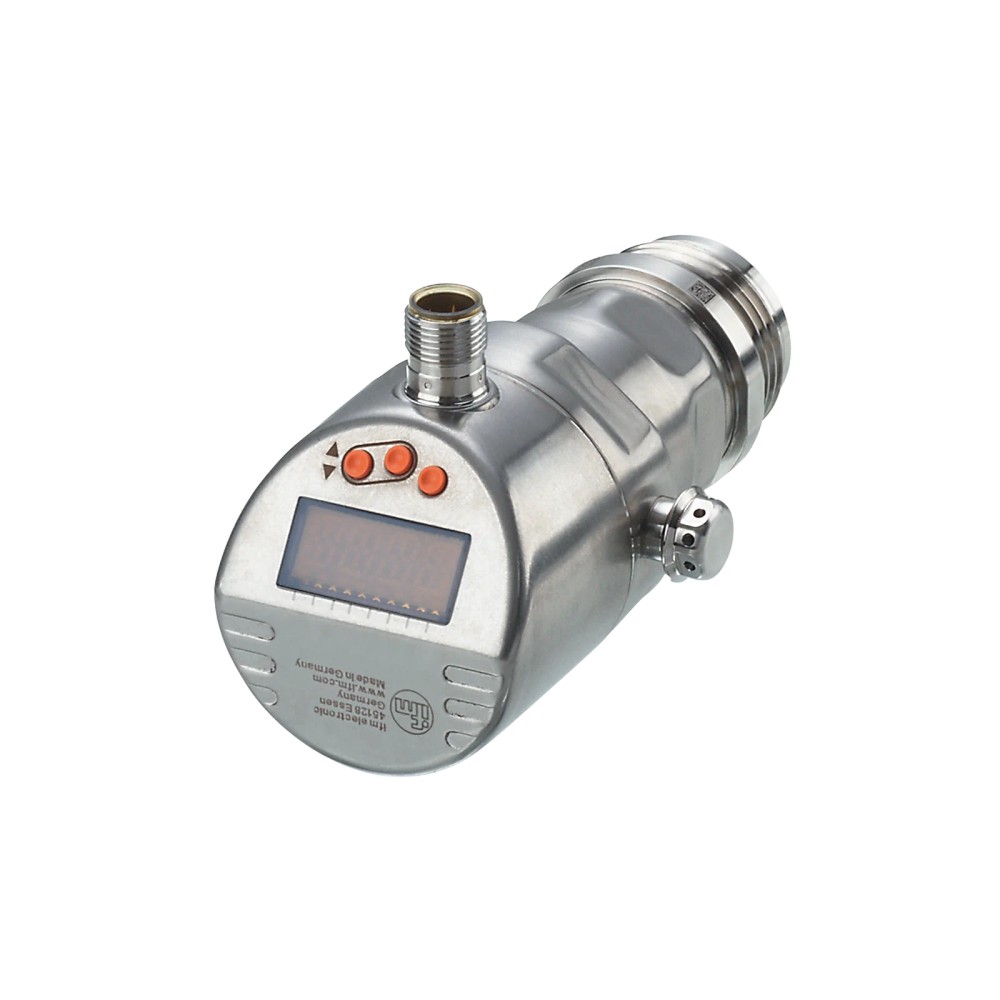

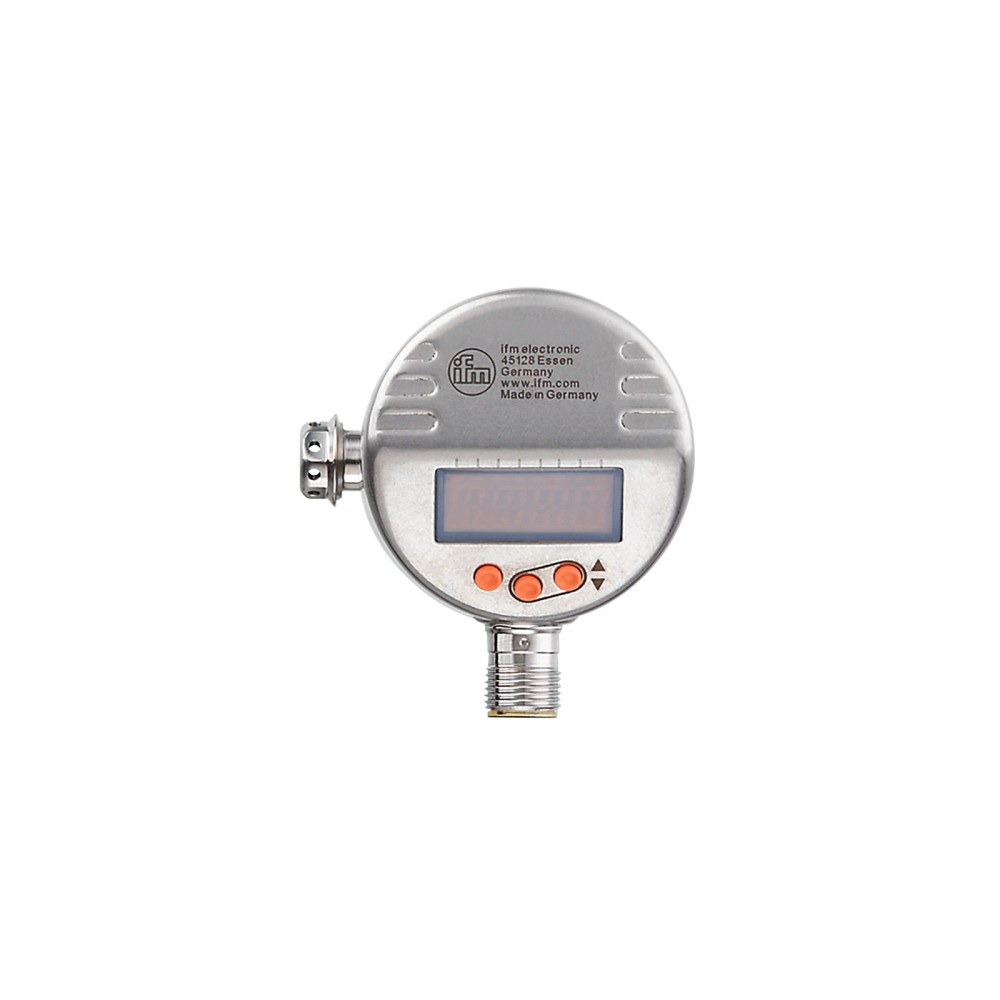

PI1717 IFM - Sensor Pressão ifm Monitora pressão/vácuo -0,1/1,6bar, IO-Link, IP69K

Imagem meramente ilustrativa

R$ 6.954,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1717
EAN: 4021179319461
NCM do produto: 90262090

Destaques do Produto Faixa de medição -0,1...mais

Fechar menu

Saiba mais sobre: "PI1717 IFM - Sensor Pressão ifm Monitora pressão/vácuo -0,1/1,6bar, IO-Link, IP69K"

Destaques do Produto

Faixa de medição

-0,1 a 1,6 bar

Tipo de pressão

Relativa e vácuo

Interface

IO-Link

Saída analógica

4 a 20 mA, invertível e de escala ajustável

Conexão de processo

G 1 externa com cone Aseptoflex Vario

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PI1717, faceado frontalmente, com display, faixa de -0,1 a 1,6 bar, IO-Link e proteção IP69K

O ifm PI1717 é um sensor com display para medir pressão relativa e vácuo. Sua faixa de medição é de -0,1 a 1,6 bar, com conexão de processo G 1 externa e cone de vedação Aseptoflex Vario. Disponibiliza IO-Link, sinal de comutação e saída analógica de 4 a 20 mA. O grau de proteção informado inclui IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PI1717
Tipo	Sensor de pressão faceado frontalmente, com display
Faixa de medição	-0,1 a 1,6 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 externa, cone de vedação Aseptoflex Vario
Sinais de saída	Comutação, analógico e IO-Link
Saída analógica	4 a 20 mA, invertível e com escala ajustável
Conexão elétrica	1 conector M12, codificação A, 4 contatos dourados
Temperatura de operação	-25 a 150 °C
Grau de proteção	IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em processos cuja faixa requerida esteja dentro de -0,1 a 1,6 bar.
Instalações que utilizem conexão de processo G 1 externa com cone de vedação Aseptoflex Vario.
Aplicações que necessitem de IO-Link, sinal de comutação ou sinal analógico de 4 a 20 mA.
Ambientes cujas condições de temperatura e proteção estejam dentro dos limites informados para o sensor.

⚠ Considere outro se precisa de:

Não selecione para medições cujo valor requerido esteja fora da faixa de -0,1 a 1,6 bar.
Não trate a conexão G 1 Aseptoflex Vario como compatível automaticamente com outras conexões de processo; confirme rosca, vedação e interface mecânica do ponto de instalação.
Não presuma compatibilidade elétrica apenas pela conexão M12: confira alimentação, configuração PNP/NPN e requisitos de entrada do controlador no datasheet.

APLICAÇÕES E USO

Medição de pressão relativa em processos cuja faixa de trabalho necessária esteja entre -0,1 e 1,6 bar; confirme a compatibilidade dos materiais com o fluido e as condições de processo.
Medição de vácuo dentro da faixa de medição declarada, com atenção ao valor de resistência a vácuo informado no catálogo.
Integração em sistema de automação que utilize IO-Link ou sinal analógico de 4 a 20 mA, após validação da entrada e da configuração elétrica.
Instalação em ponto de processo com conexão G 1 externa Aseptoflex Vario e temperatura dentro dos limites informados.
A ficha lista EHEDG, FCM, FDA e ACS; a adequação a uma aplicação sanitária específica depende do escopo da certificação e das condições do processo, que devem ser confirmados com o fabricante. Os cenários são possibilidades baseadas nas especificações, não aplicações específicas comprovadas na ficha.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PI1717, faceado frontalmente, com display, faixa de -0,1 a 1,6 bar, IO-Link e proteção IP69K, verifique estes pontos:

Escolha o PI1717 quando

A aplicação exigir medição de pressão relativa ou vácuo dentro da faixa de -0,1 a 1,6 bar, conexão G 1 externa Aseptoflex Vario e uma ou mais das opções de saída informadas: comutação, 4 a 20 mA ou IO-Link.

Considere outra configuração quando

A faixa de pressão necessária estiver fora do intervalo do PI1717 ou quando a conexão de processo exigida não corresponder a G 1 externa com cone Aseptoflex Vario. Compare a configuração elétrica e os sinais requeridos com os dados do controlador antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI1717	Código do produto e part number informado na ficha.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e no catálogo.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Construção e forma de indicação descritas para o produto.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão indicados na ficha.

Faixa de medição
Faixa em bar	-0,1 a 1,6 bar	Faixa de medição especificada.
Faixa em mbar	-100 a 1600 mbar	Equivalência de faixa indicada no catálogo.
Faixa em psi	-1,46 a 23,2 psi	Equivalência de faixa indicada no catálogo.
Faixa em inH2O	-40 a 642,5 inH2O	Equivalência de faixa indicada no catálogo.
Faixa em kPa	-10 a 160 kPa	Equivalência de faixa indicada no catálogo.
Resistência a vácuo	-1000 mbar / -0,1 MPa	Valor informado no catálogo; não substitui a faixa de medição declarada.
Resistência à pressão	15000 mbar / 215 psi / 1500 kPa	Valor de resistência informado no catálogo; não deve ser interpretado como faixa de medição.

Saídas e comunicação
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Tipos de sinal listados nos dados do anúncio.
Saída analógica	4 a 20 mA, invertível e de escala ajustável	Configuração declarada no catálogo.
Função elétrica	PNP/NPN	Função elétrica indicada para o produto; confira configuração no datasheet.
Interface de comunicação	IO-Link	Interface informada para comunicação.
Revisão IO-Link	1.1	Revisão indicada no catálogo.

Alimentação elétrica
Tensão de operação a 2 fios	20 a 30 V DC	Faixa de alimentação informada para operação a 2 fios.
Tensão de operação a 3 fios	18 a 30 V DC	Faixa de alimentação informada para operação a 3 fios.

Conexões
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo descrita na ficha.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector elétrico indicado no catálogo.

Condições ambientais
Temperatura de operação	-25 a 150 °C	Limite informado para operação; confirme no datasheet as condições específicas de processo.
Temperatura ambiente	-25 a 80 °C	Intervalo de temperatura ambiente informado no catálogo.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção indicados na ficha; respeite as condições de instalação e uso definidas pelo fabricante.

Materiais
Célula de medição	Cerâmica (99,9% Al2O3)	Material da célula de medição em contato com o fluido, conforme catálogo.
Conexão de processo	1.4435, aço inoxidável / 316L	Material informado para a conexão de processo.
Vedação em contato com fluido	PTFE	Material declarado para a vedação de contato com fluido.
Invólucro	1.4404, aço inoxidável / 316L	Material do invólucro indicado no catálogo.
Botão	PBT	Material do botão conforme catálogo.
Vedação	FKM	Material de vedação listado nos atributos do catálogo; confirme a posição e a condição de uso no datasheet.
Conector M12	PEI	Material informado para o conector.
Display	PFA	Material informado para o display.
Membrana de ventilação	PTFE	Material informado para a membrana de ventilação.

Dados mecânicos
Tipo de montagem	Faceado frontalmente	Configuração de montagem especificada.
Diâmetro	50 mm	Dimensão informada no catálogo.
Comprimento	107 mm	Dimensão informada no catálogo.
Massa	357,3 g	Peso informado no catálogo.

Display e operação
Display	Sim	O produto possui display, conforme dados básicos do anúncio.

Conformidade e certificações
Certificações e declarações	DIN EN 61326-1; UL (aprovação J048, arquivo E174189); CRN; EHEDG Certified; FCM; FDA; ACS	Relação transcrita do catálogo; consulte o fabricante para escopo e condições de cada certificação.

Identificação comercial
SKU e part number	PI1717	Código de identificação do produto.
GTIN	4021179319461	Identificador comercial informado no anúncio.
NCM	9026.20.90	Código fiscal informado no catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, conforme informação do catálogo.

• Sinal de comutação e sinal analógico; a ficha também informa saída de 4 a 20 mA, invertível e com escala ajustável.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Função elétrica PNP/NPN. Alimentação informada: 18 a 30 V DC para operação a 3 fios e 20 a 30 V DC para operação a 2 fios. Verifique a configuração e a pinagem no datasheet antes da ligação.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario. A compatibilidade mecânica depende de o ponto de montagem aceitar esta conexão e vedação; a conexão elétrica M12 não determina compatibilidade mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada IO-Link compatível com revisão 1.1	✓	O catálogo informa interface IO-Link e revisão 1.1; confirme também o arquivo de dispositivo e os requisitos do mestre no fabricante.
Controlador que recebe sinal analógico de 4 a 20 mA	✓	A ficha informa saída de 4 a 20 mA, invertível e com escala ajustável; verifique a configuração do sensor e a compatibilidade da entrada.
Ponto de processo com conexão G 1 externa e cone Aseptoflex Vario	✓	A conexão de processo especificada corresponde a essa configuração.
Ponto que exige conexão de processo diferente de G 1 Aseptoflex Vario	✗	A conexão informada para o sensor não corresponde à conexão requerida; a ficha não confirma adaptadores ou compatibilidade com outras interfaces.
Medição necessária fora de -0,1 a 1,6 bar	✗	A faixa requerida excede a faixa de medição especificada para o PI1717.
Alimentação dentro de 18 a 30 V DC em operação a 3 fios ou de 20 a 30 V DC em operação a 2 fios	✓	As faixas de alimentação constam no catálogo; a modalidade de ligação deve corresponder à instalação e às instruções do fabricante.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PI1717, faceado frontalmente, com display, faixa de -0,1 a 1,6 bar, IO-Link e proteção IP69K

Confirme que a faixa de pressão requerida está dentro de -0,1 a 1,6 bar e que a temperatura de operação está nos limites especificados.
Verifique que o ponto de montagem aceita rosca externa G 1 com cone Aseptoflex Vario; não force a conexão em interfaces diferentes.
Consulte o desenho dimensional para conferir espaço de montagem e dimensões do corpo antes da instalação.
Instale o sensor e a vedação apropriada conforme as instruções do fabricante para a conexão de processo; a ficha não fornece torque de aperto.
Conecte o M12 codificação A de acordo com o esquema elétrico do datasheet e confirme se a instalação será a 2 ou 3 fios e se a alimentação está na faixa correspondente.
Configure o tipo de saída e, quando aplicável, os parâmetros de IO-Link ou a escala de 4 a 20 mA; valide a leitura e o sinal de comutação no sistema.

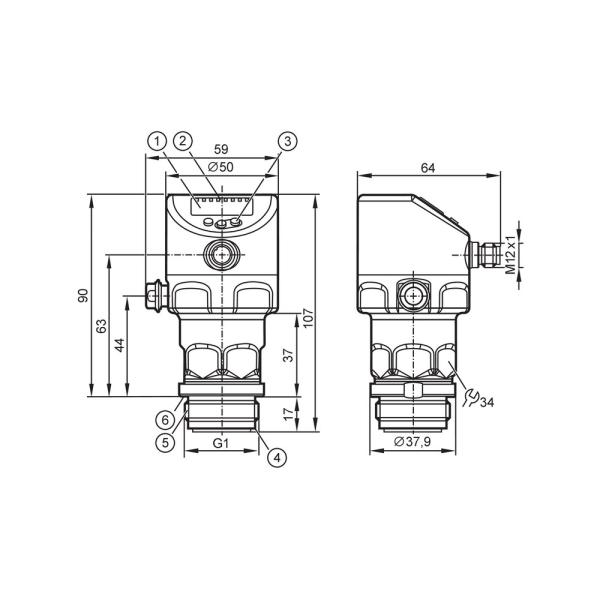

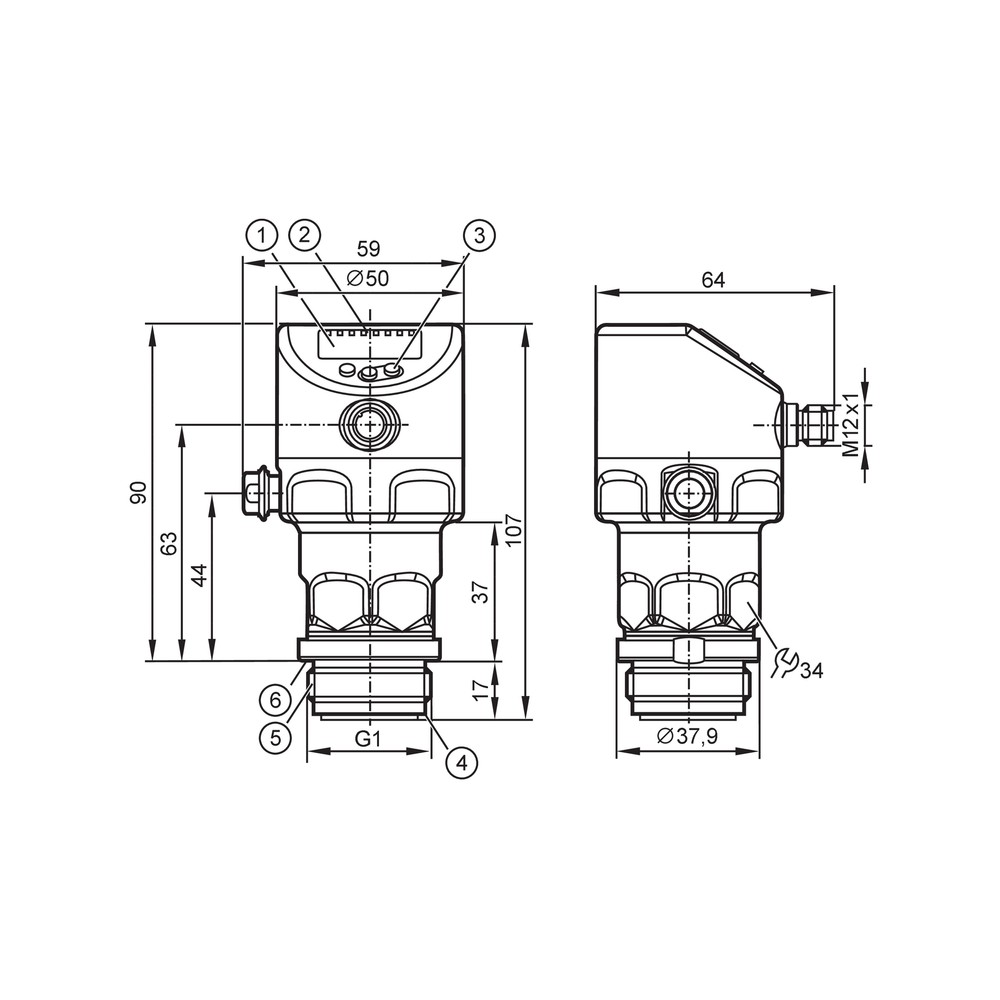

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação IO-Link com o controlador.	Incompatibilidade ou configuração incorreta do mestre, da revisão de comunicação, da alimentação ou da ligação M12.	Confira alimentação, ligação e configuração no datasheet; confirme que o mestre atende à revisão IO-Link 1.1 indicada.
A leitura analógica não corresponde à pressão aplicada.	Escala ou sentido da saída 4 a 20 mA configurados de forma diferente do esperado, ou entrada do controlador incompatível.	Verifique a configuração de escala e inversão no sensor e compare o sinal medido com a configuração da entrada analógica.
O sensor não comuta como esperado.	Configuração do sinal de comutação ou compatibilidade PNP/NPN diferente da entrada do controlador.	Confira a configuração elétrica do sensor, a entrada do controlador e o esquema de ligação do fabricante.
Há vazamento ou leitura instável após a montagem.	Conexão de processo ou vedação incompatível com a interface instalada, ou montagem incorreta.	Confirme que o ponto usa G 1 Aseptoflex Vario e inspecione a vedação e a montagem segundo as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI1717 em português (Datasheet) Desenho em escala PI1717 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI1717 e para que tipo de medição serve?

É um sensor de pressão faceado frontalmente com display, destinado à medição de pressão relativa e vácuo. Sua faixa declarada é de -0,1 a 1,6 bar.

Ele funciona com IO-Link e saída analógica?

Sim. A ficha informa IO-Link revisão 1.1 e saída analógica de 4 a 20 mA, além de sinal de comutação. Confirme a configuração necessária no datasheet.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar o PI1717 em uma aplicação que exige mais de 1,6 bar?

A faixa de medição informada termina em 1,6 bar, portanto essa necessidade excede a faixa declarada. A resistência à pressão indicada no catálogo não deve ser tratada como faixa de medição.

Ele pode ser instalado em uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone de vedação Aseptoflex Vario. A ficha não confirma compatibilidade com outras conexões; compare a interface mecânica antes da compra.

O display acende, mas o controlador não recebe sinal; o que verifico?

Verifique primeiro a alimentação, a ligação M12 e a compatibilidade da entrada com o sinal configurado, como PNP/NPN ou 4 a 20 mA. Para IO-Link, confira a configuração do mestre.

A leitura de 4 a 20 mA está invertida ou fora da escala esperada; preciso trocar o sensor?

Não necessariamente: a saída é descrita como invertível e com escala ajustável. Confira esses parâmetros e a escala configurada na entrada do controlador antes de considerar a substituição.

Devo comprar este modelo ou procurar outro sensor de pressão?

Escolha o PI1717 se a faixa requerida, a conexão G 1 Aseptoflex Vario e os sinais disponíveis atenderem à aplicação. Se a faixa ou a conexão necessária for diferente, compare outro modelo com os requisitos completos do sistema.

Que cuidados devo ter ao instalar o sensor?

Confira a conexão de processo, a faixa de pressão e temperatura, e a alimentação elétrica antes da montagem. Use o desenho dimensional e o datasheet para validar montagem e ligação; a ficha não informa torque de aperto.

O PI1717 pode ser ligado diretamente a qualquer conector M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Verifique codificação A, número de contatos, pinagem, alimentação e sinais exigidos pelo sistema no datasheet.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: revisão IO-Link 1.1)

Pressão relativa

Medição de pressão referenciada à pressão ambiente, conforme a classificação de pressão indicada para o sensor. (Ref.: tipo de pressão: pressão relativa)

Vácuo

Condição de pressão abaixo da pressão ambiente, incluída entre os tipos de medição indicados para o produto. (Ref.: faixa de -0,1 a 1,6 bar)

Aseptoflex Vario

Tipo de conexão de processo com cone de vedação especificado para o sensor. (Ref.: G 1 externa com cone de vedação Aseptoflex Vario)

IP69K

Grau de proteção listado para o produto; condições específicas de exposição devem ser verificadas na documentação do fabricante. (Ref.: grau de proteção IP67, IP68 e IP69K)
